Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|

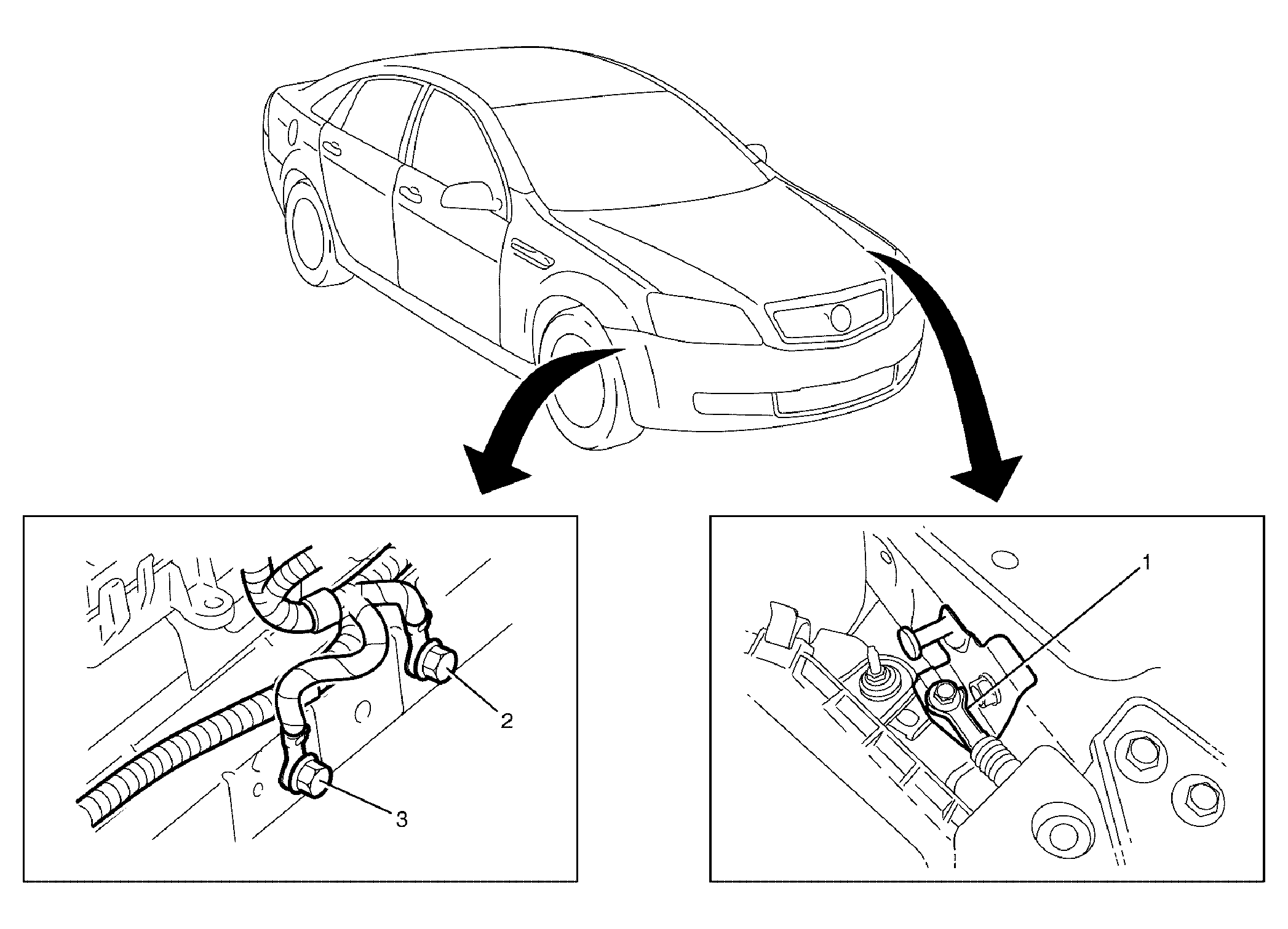

| G101 (2) | Right front of engine compartment, on right rail. See Figure. |
| G102 (3) | Left rear of engine compartment. See Figure. |

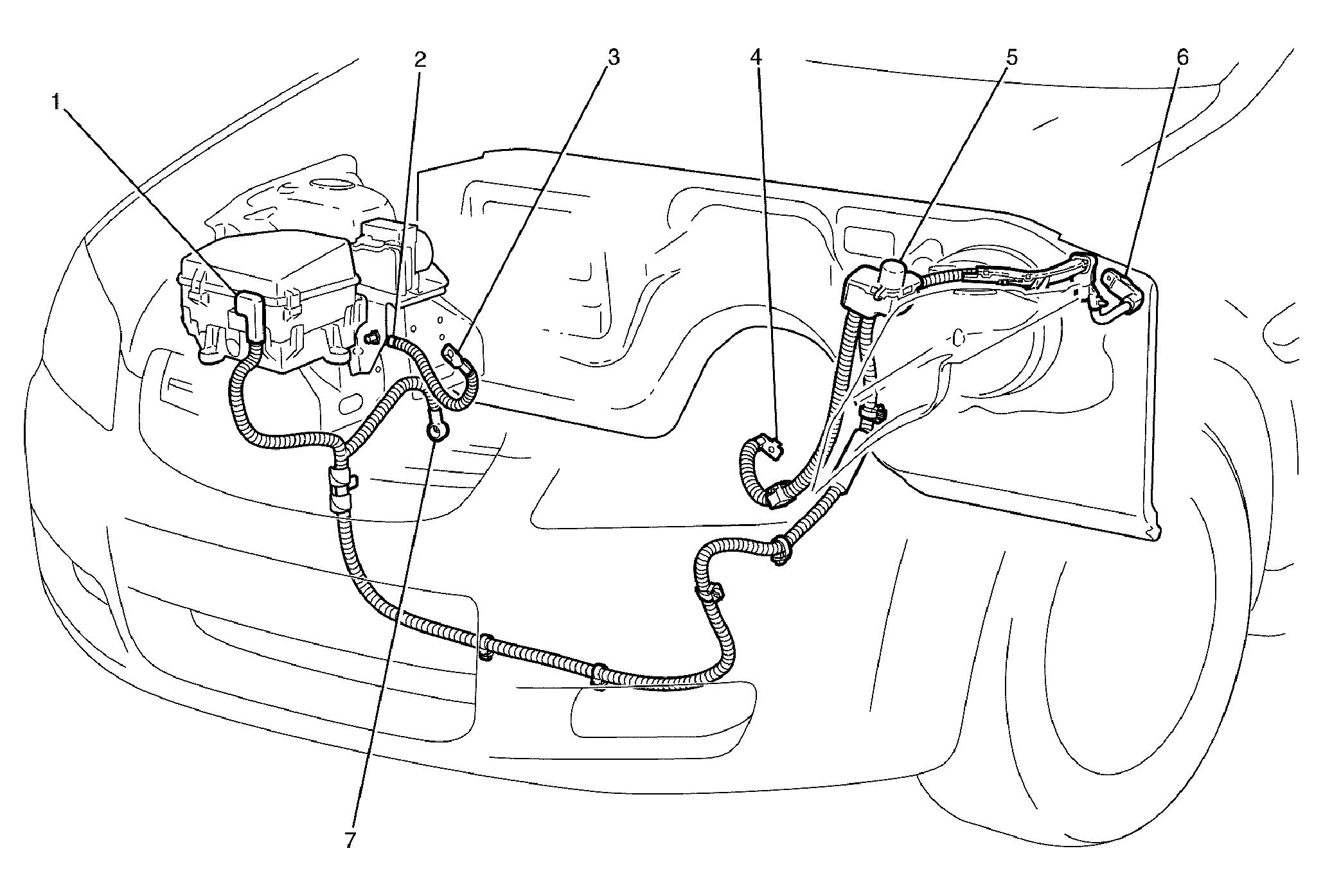

| G103 (V6) (2) | In engine compartment, on ABS bracket. See Figure. |

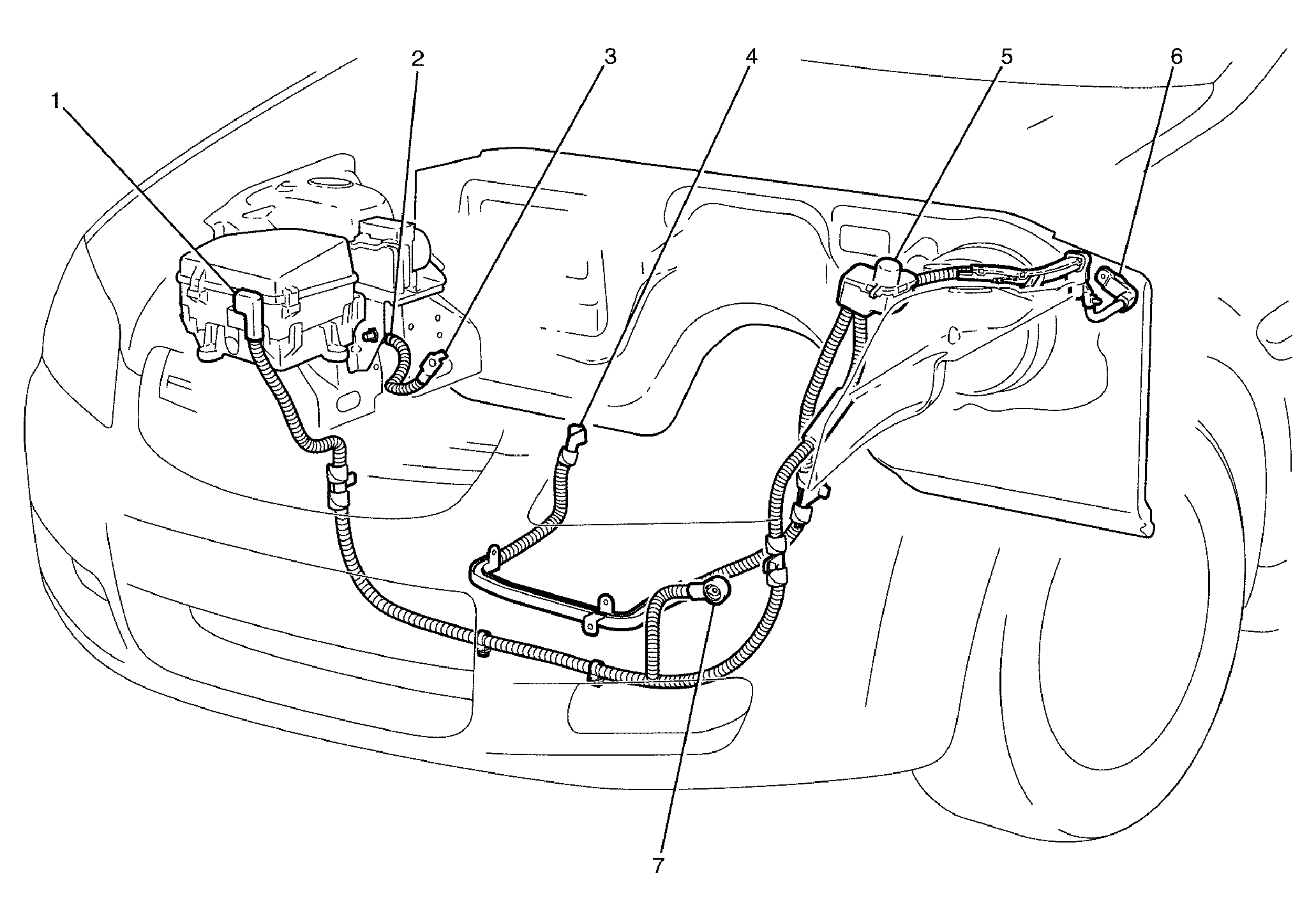

| G103 (V8) (2) | In engine compartment, on ABS bracket. See Figure. |
| G104 (1) | In engine compartment, on jump start post. See Figure. |

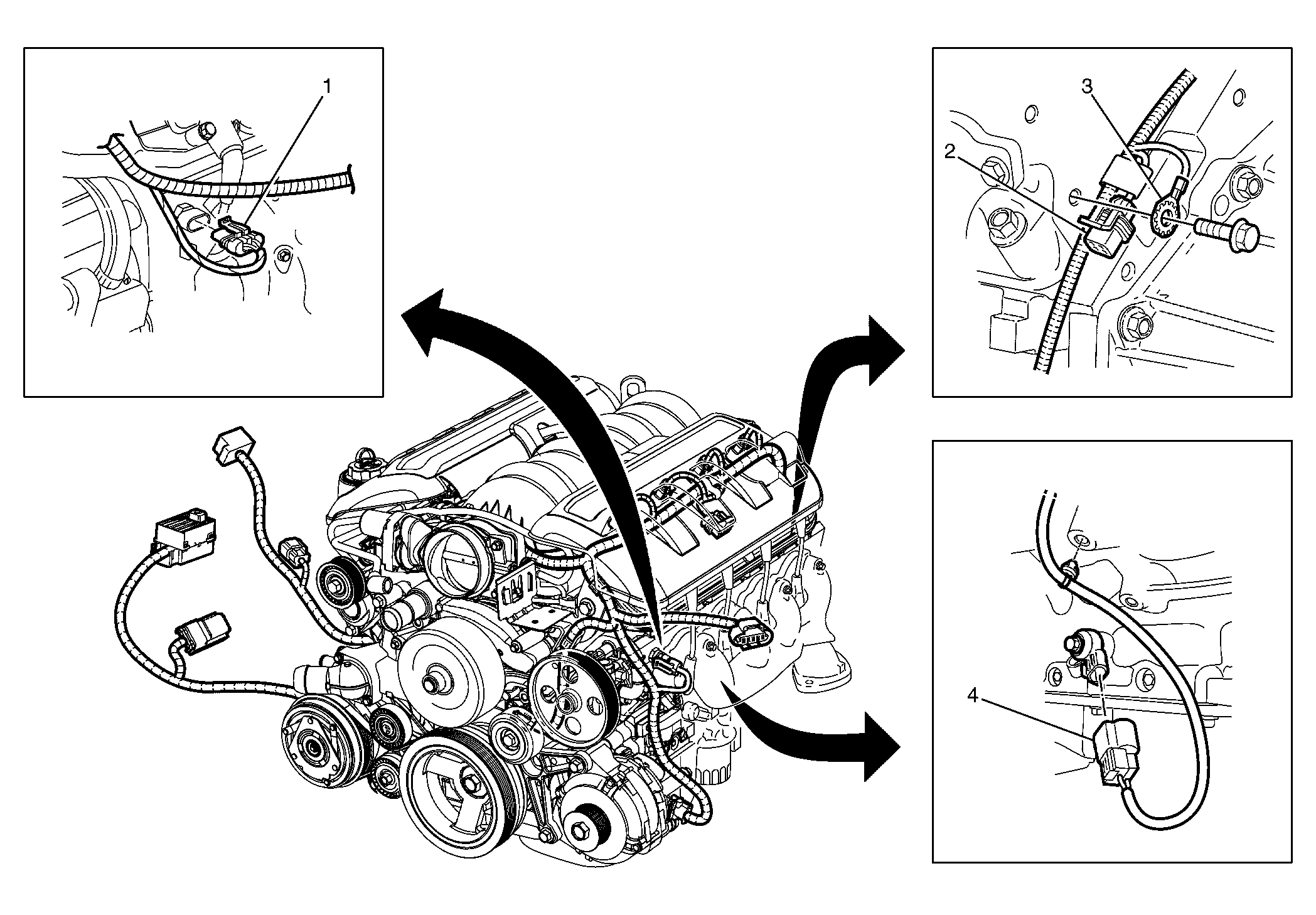

| G106 (V6) (2) | Right front of engine block. See Figure. |
| G107 | Right side of engine block. |
| G108 (V6) (3) | Right rear of engine block. See Figure. |
| G108 (V8) (3) | Right rear of engine block. See Figure. |
| G109 (V6) (4) | Left middle of engine block. See Figure. |
| G110 (1) | Right front of engine block. See Figure. |
| G111 | Right front of engine block. |
| G112 (V6) (4) | Right rear of engine block. See Figure. |
| G112 (V8) (3) | Left rear of engine block. See Figure. |

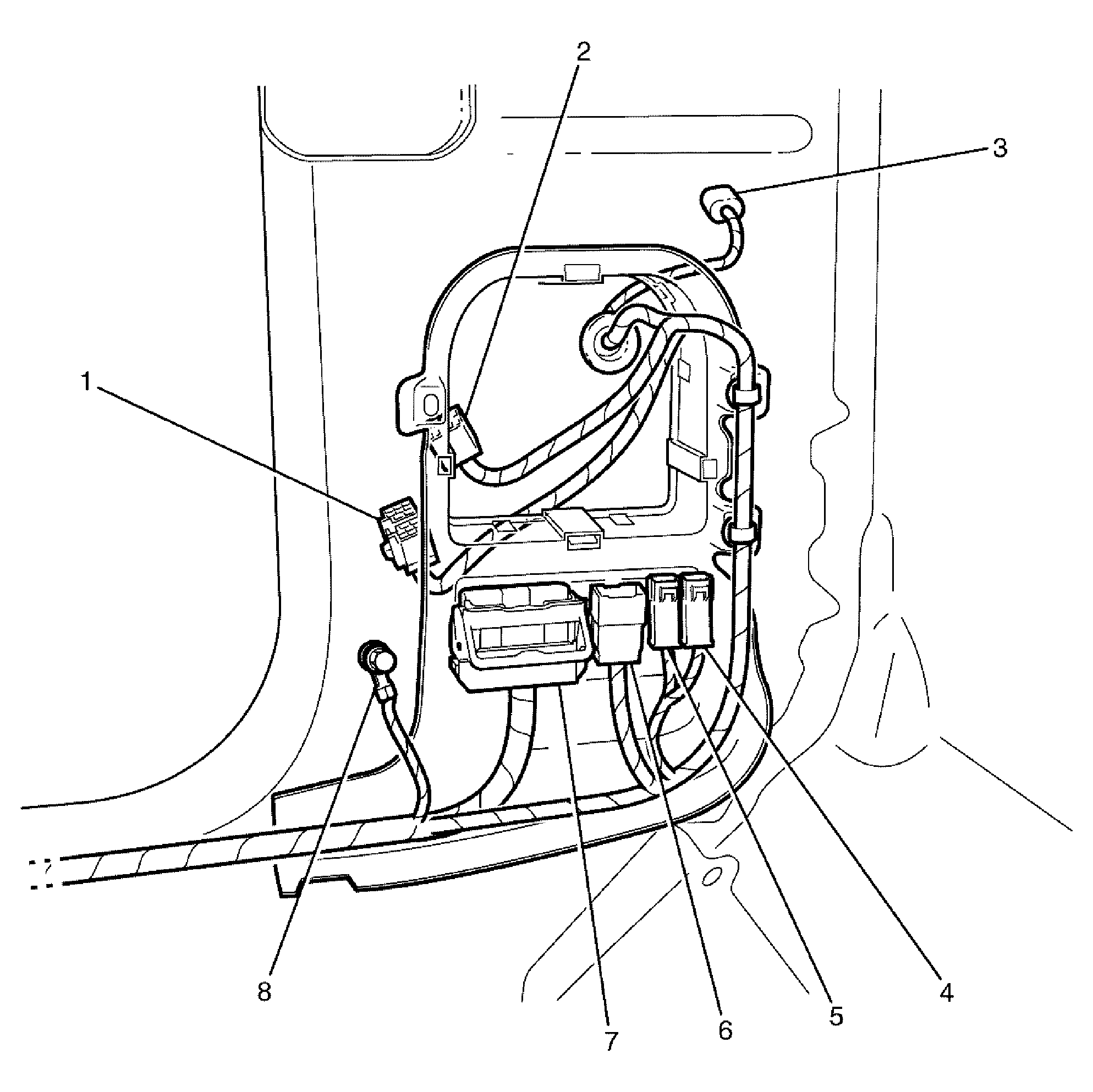

| G201 (8) | Behind right kick panel. See Figure. |
| G202 (5) | Behind left kick panel. See Figure. |
| G301 | In steering wheel. |
| G303 (7) | Behind right center of dash. See Figure. |
| G304 (5) | Behind right kick panel. See Figure. |
| G305 (8) | Behind left kick panel. See Figure. |
| G308 (8) | Under center console. See Figure. |
| G309 | Rear of headliner. |
| G310 | Top of steering column. |
| G401 (3) | Rear compartment, on left rear beam. See Figure. |
| G407 (10) | Under center of rear parcel shelf. See Figure. |
| G409 (11) | In rear compartment, on latch plate. See Figure. |
