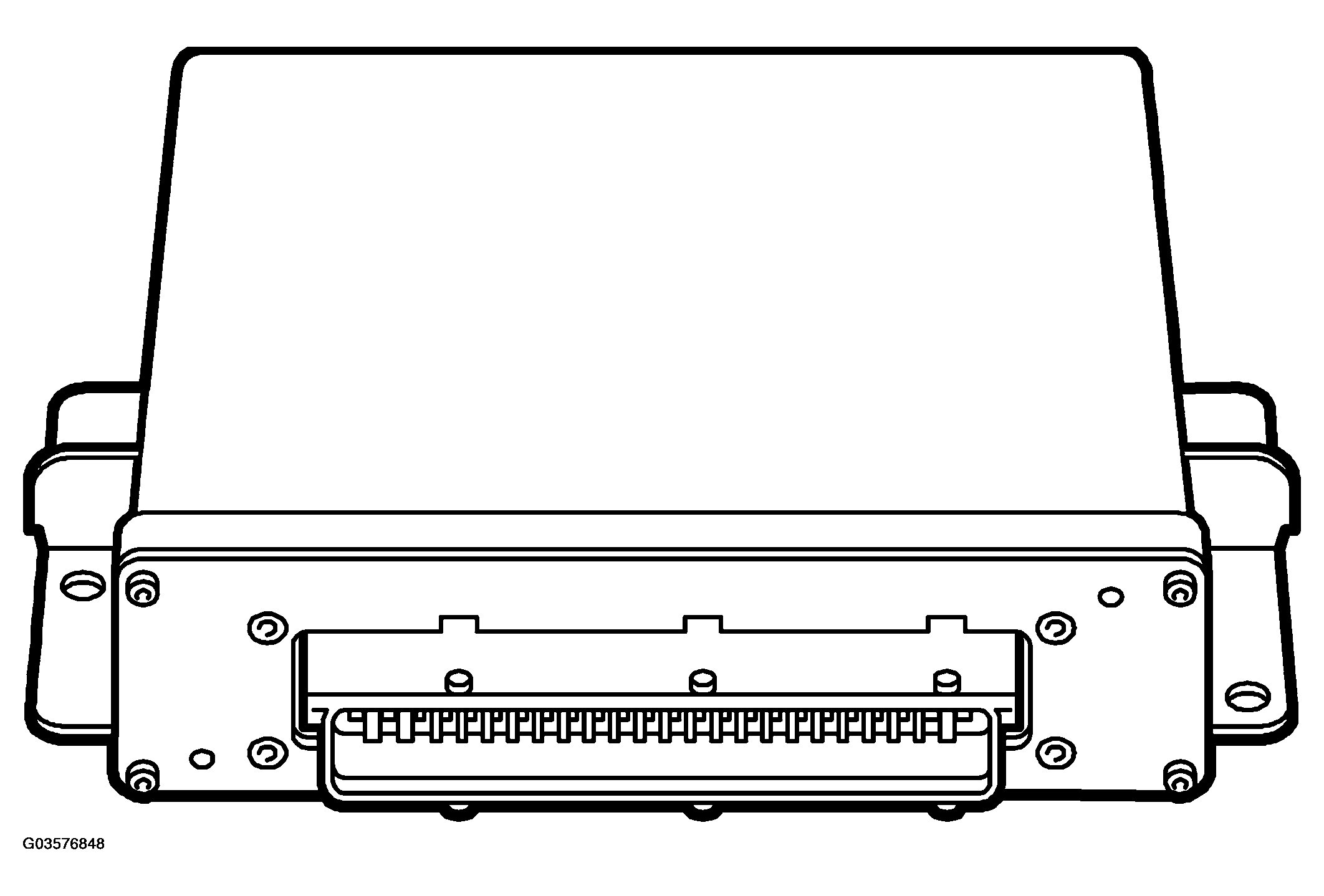

Trionic T7 control module (430b/589b)
Courtesy of SAAB-SCANIA OF AMERICA, INC. TECHNICAL DATA - TRIONIC T7 CONTROL MODULE
| Location |
|
On right-hand side of cabin behind side trim under A-pillar. |
| No. of pins |
|
70 |
| Power supply +30 |
Pin no. |
23 |
| Power supply +15 |
Pin no. |
43 |
| Power supply from main relay |
Pin no. |
1 |
| Power ground |
Pin no. |
25, 47 and 62 |
| P-bus + |
Pin no. |
66 |
| P-bus - |
Pin no. |
19 |
