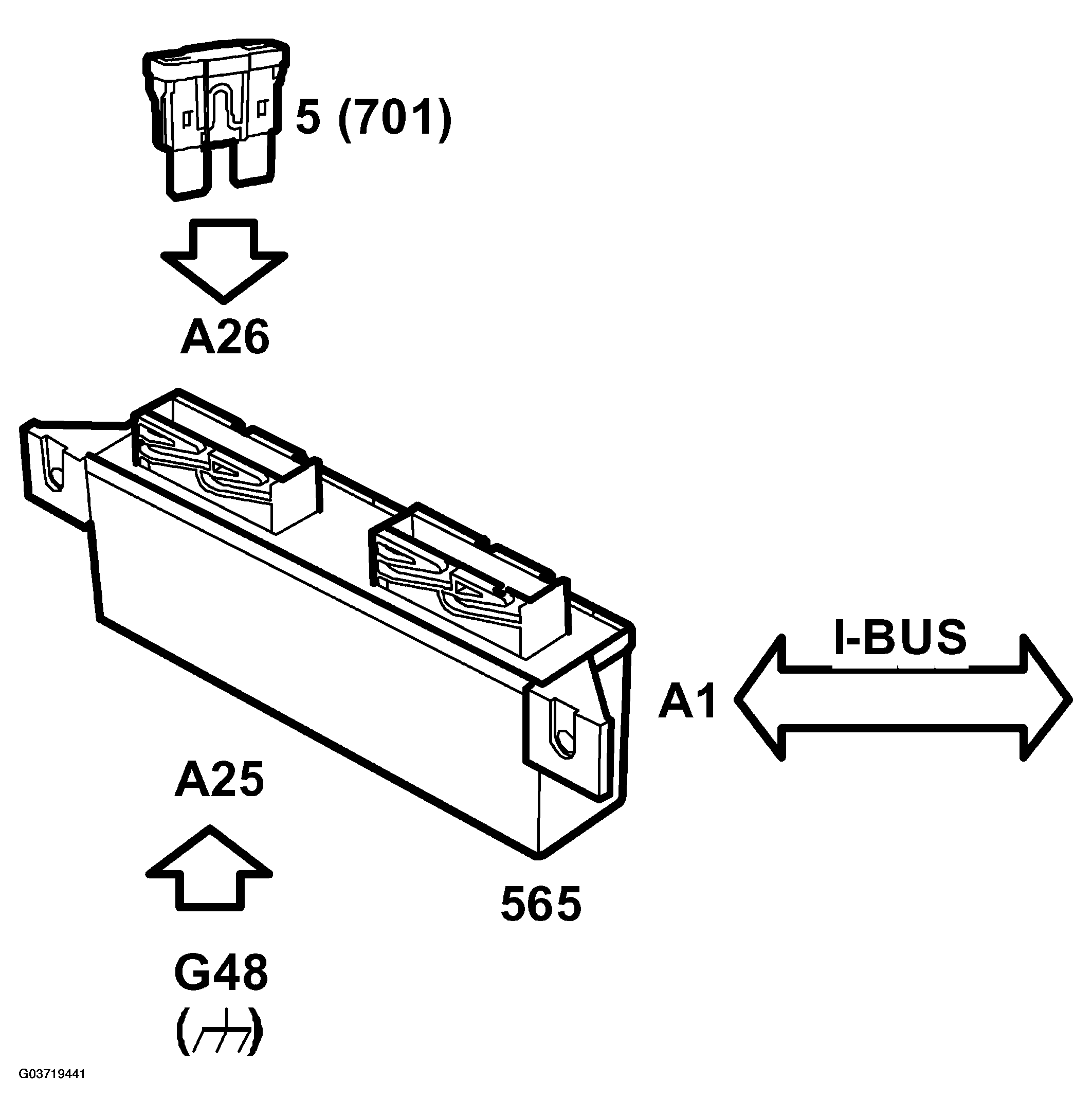

Control module, STC (565): Connection
Courtesy of SAAB-SCANIA OF AMERICA, INC. PIN SIGNAL TYPE DESCRIPTION
| Pin no. |
Signal type |
Description |
| 25 (K27A) |
Power ground |
Power supply |
| 26 (K27A) |
+30 |
Power supply |
| 1 (K27A) |
Instrument bus |
Signal to/from other control modules |

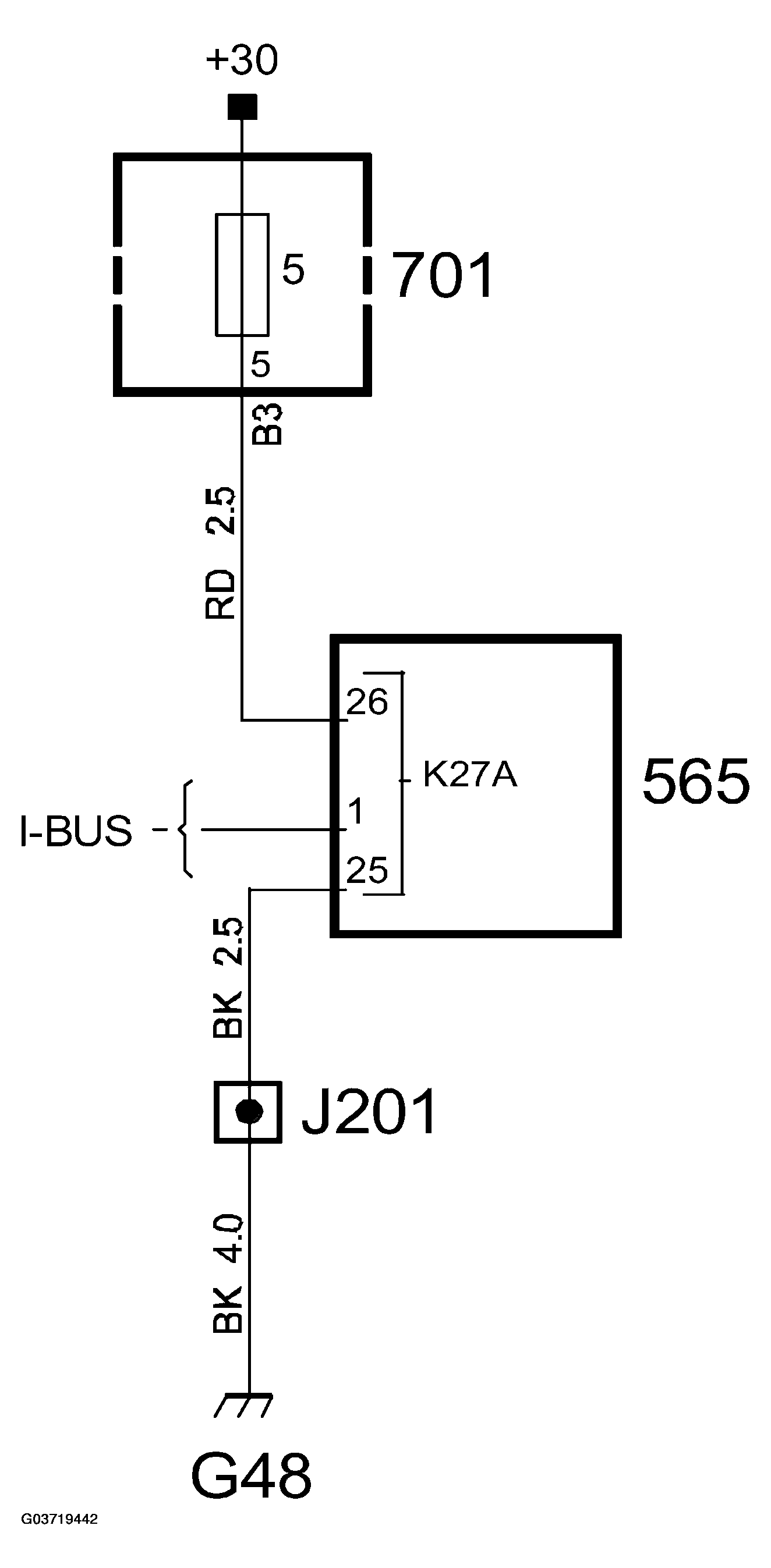

Wiring diagram
Courtesy of SAAB-SCANIA OF AMERICA, INC.
