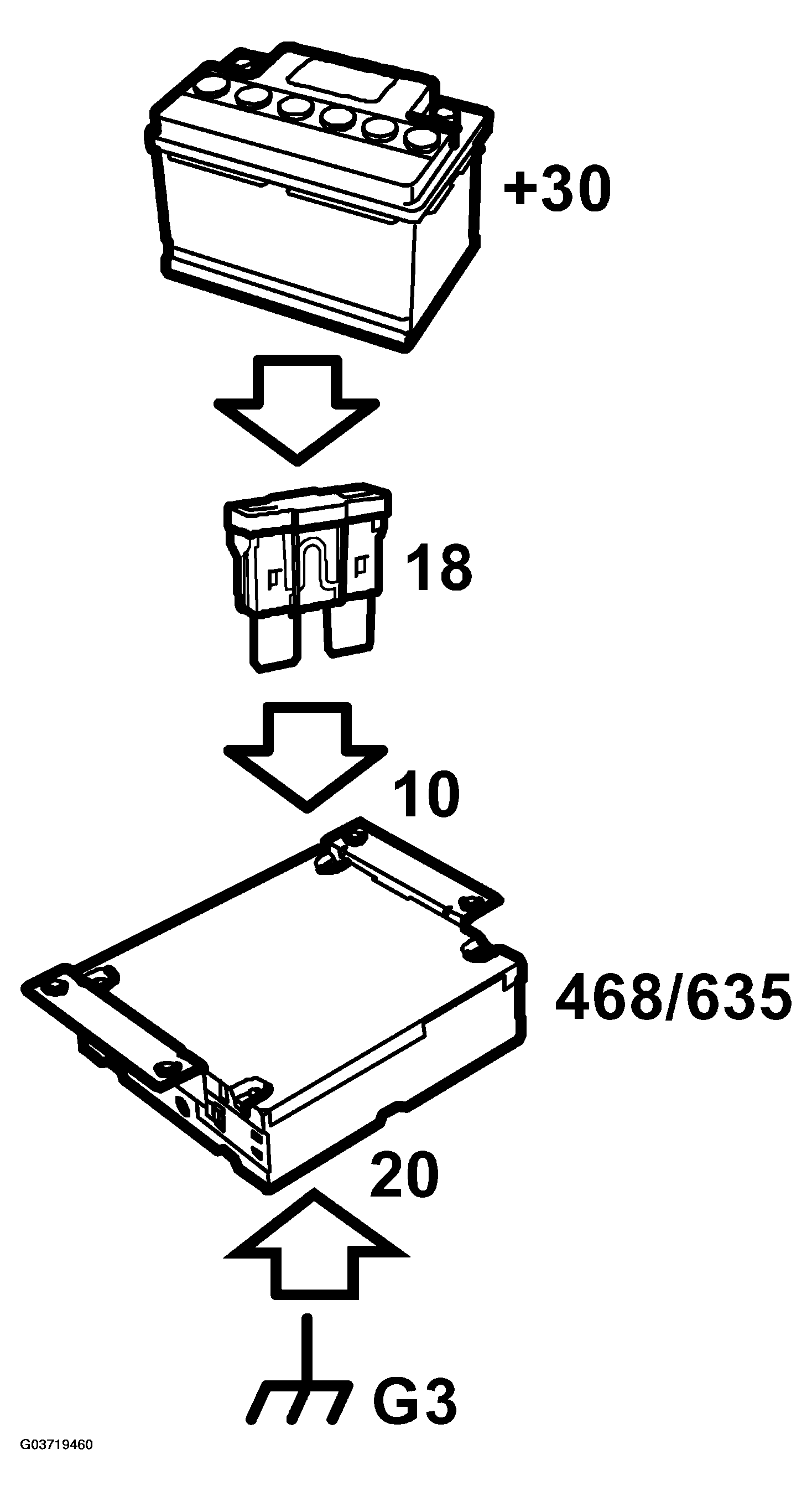

Navigation unit (635): Connection
PIN SIGNAL TYPE DESCRIPTION
| Pin no. |
Signal type |
Description |
| 10 |
+30 |
|
| 20 |
Ground |
|
| 4, 5 |
Microphone |
|
| 1, 2 |
GPS or AMPS antenna |
|
| 1 |
O-bus |
Reception. Own connection |
| 2 |
O-bus |
Transmission. Own connection |
Courtesy of SAAB-SCANIA OF AMERICA, INC.

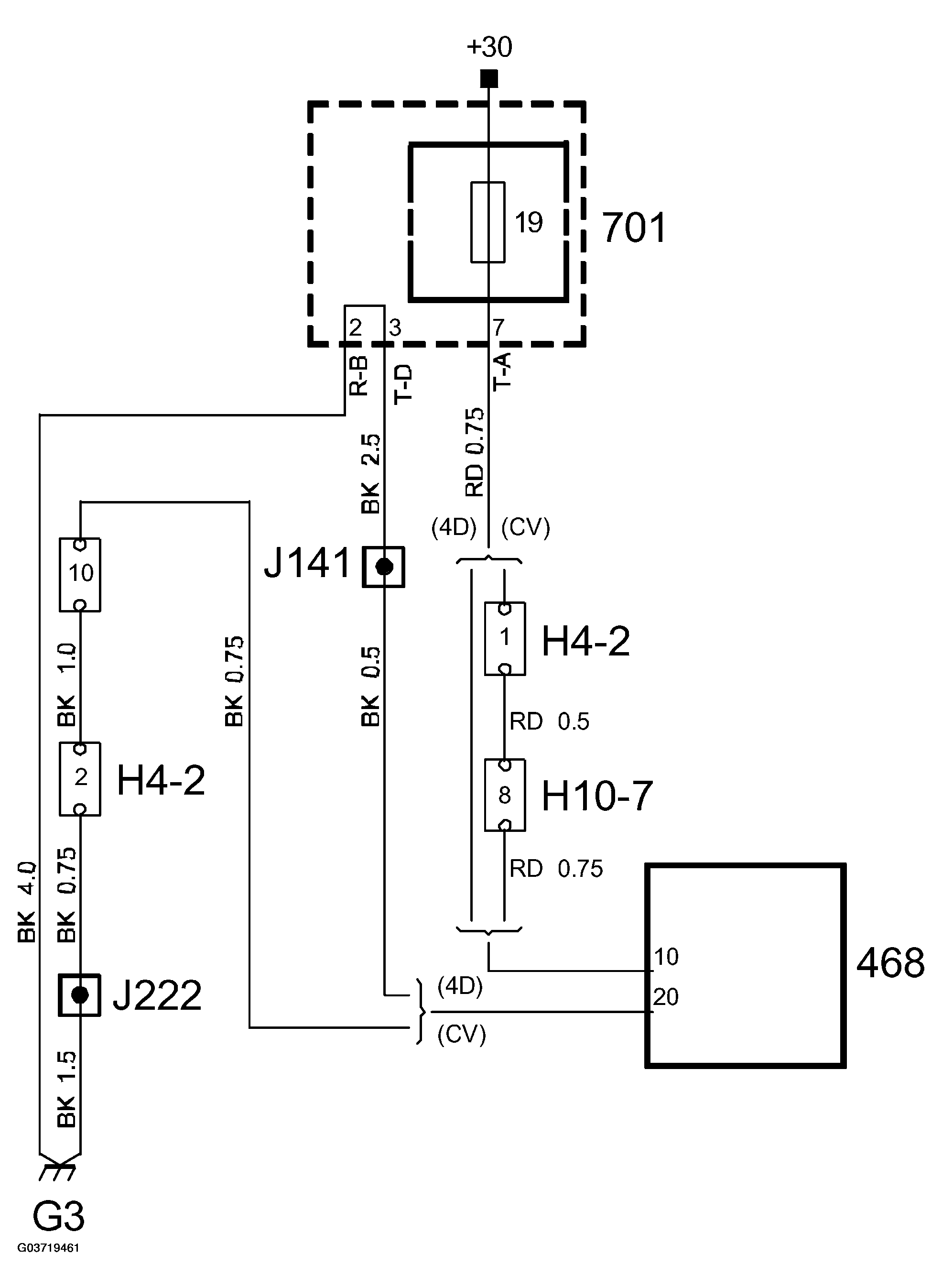

Wiring diagram
