Control panel, manual climate control (504)

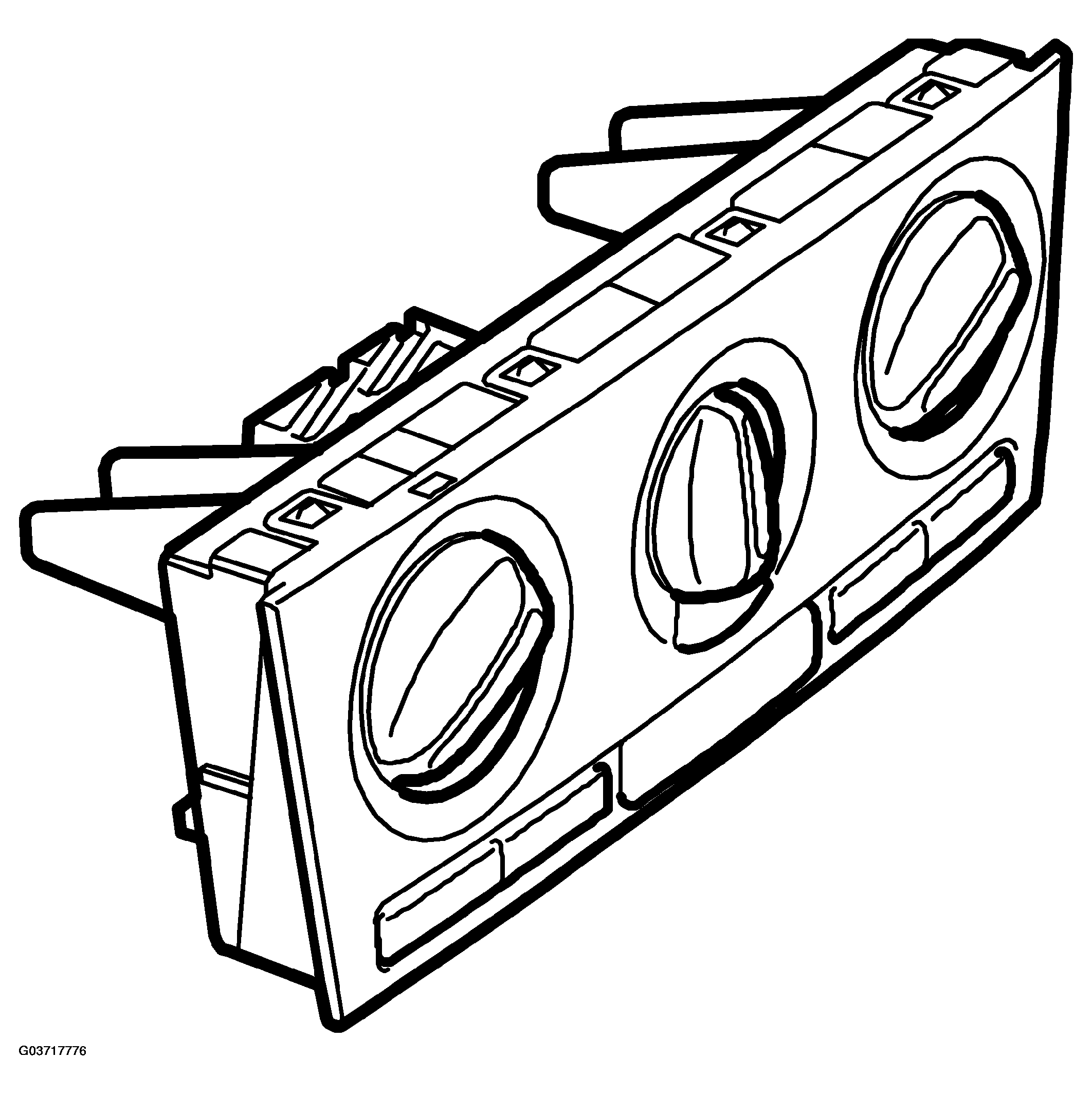

Fig 1: Identifying Control Panel (Manual Climate Control)
G03717776Courtesy of SAAB-SCANIA OF AMERICA, INC.
TECHNICAL DATA - CONTROL PANEL, MANUAL CLIMATE CONTROL (504)

Number of connector pins pcs 32
Power supply +15 pin no. 30
Power supply +30 pin no. 17
Ground pin no. 10
