Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|

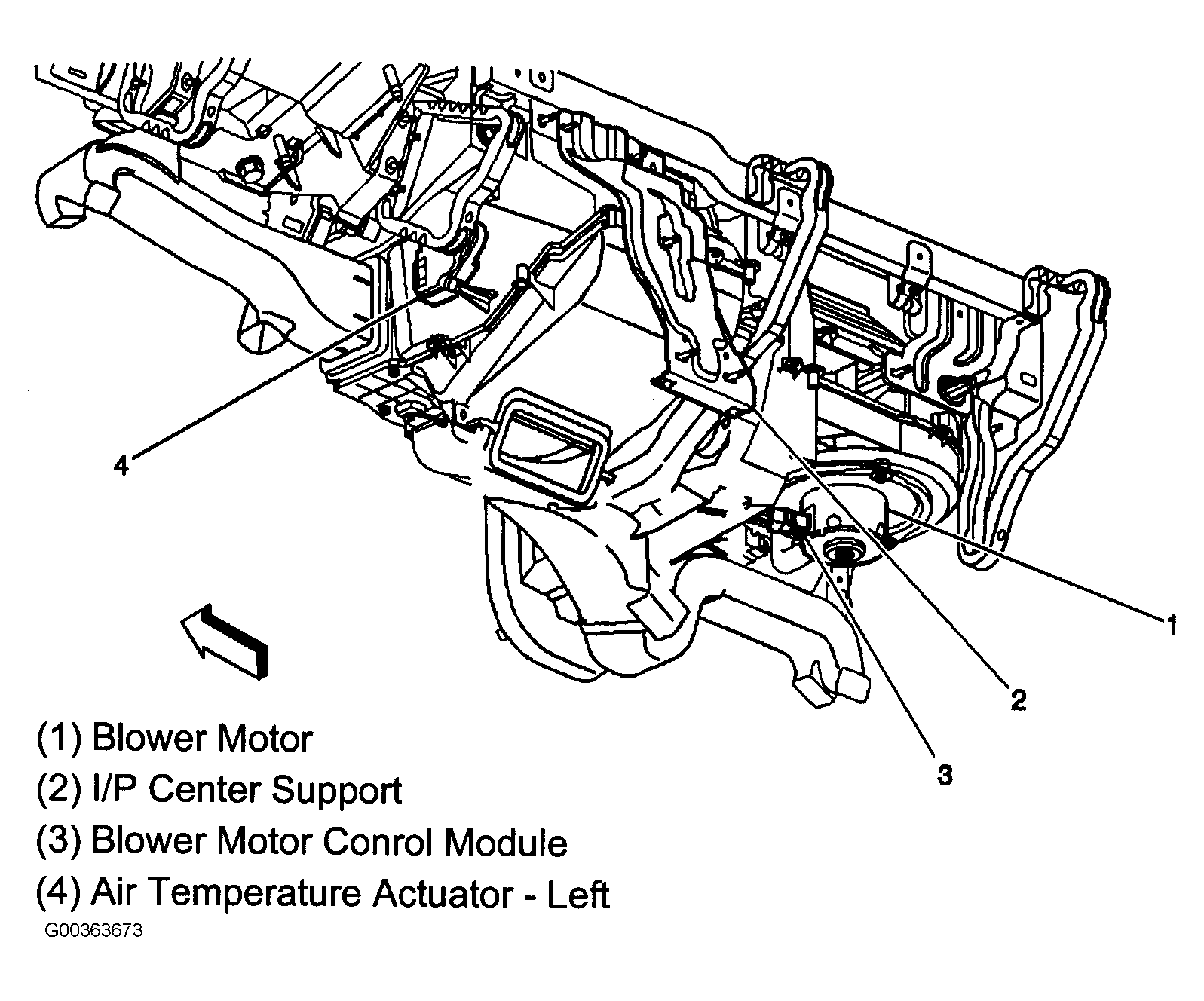

| Blower Motor Control Module | On blower motor. See Figure . |
| Body Control Module | Beneath left rear seat, on rear fuse block. See Figure . |
| Body Control Module Connectors | Beneath left rear seat, on rear fuse block. See Figure . |

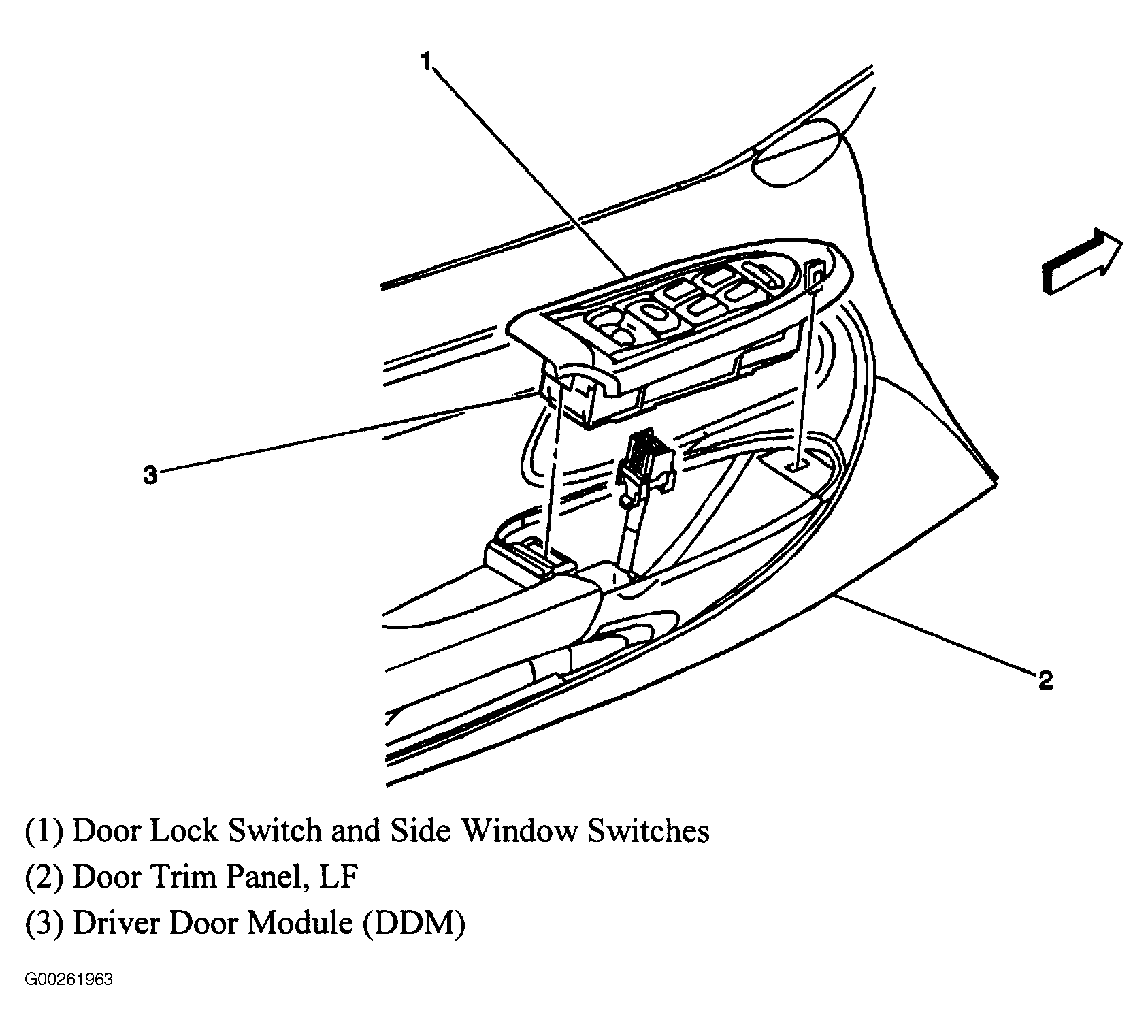

| Driver Door Module (DDM) | Below driver's door switch panel. See Figure . |

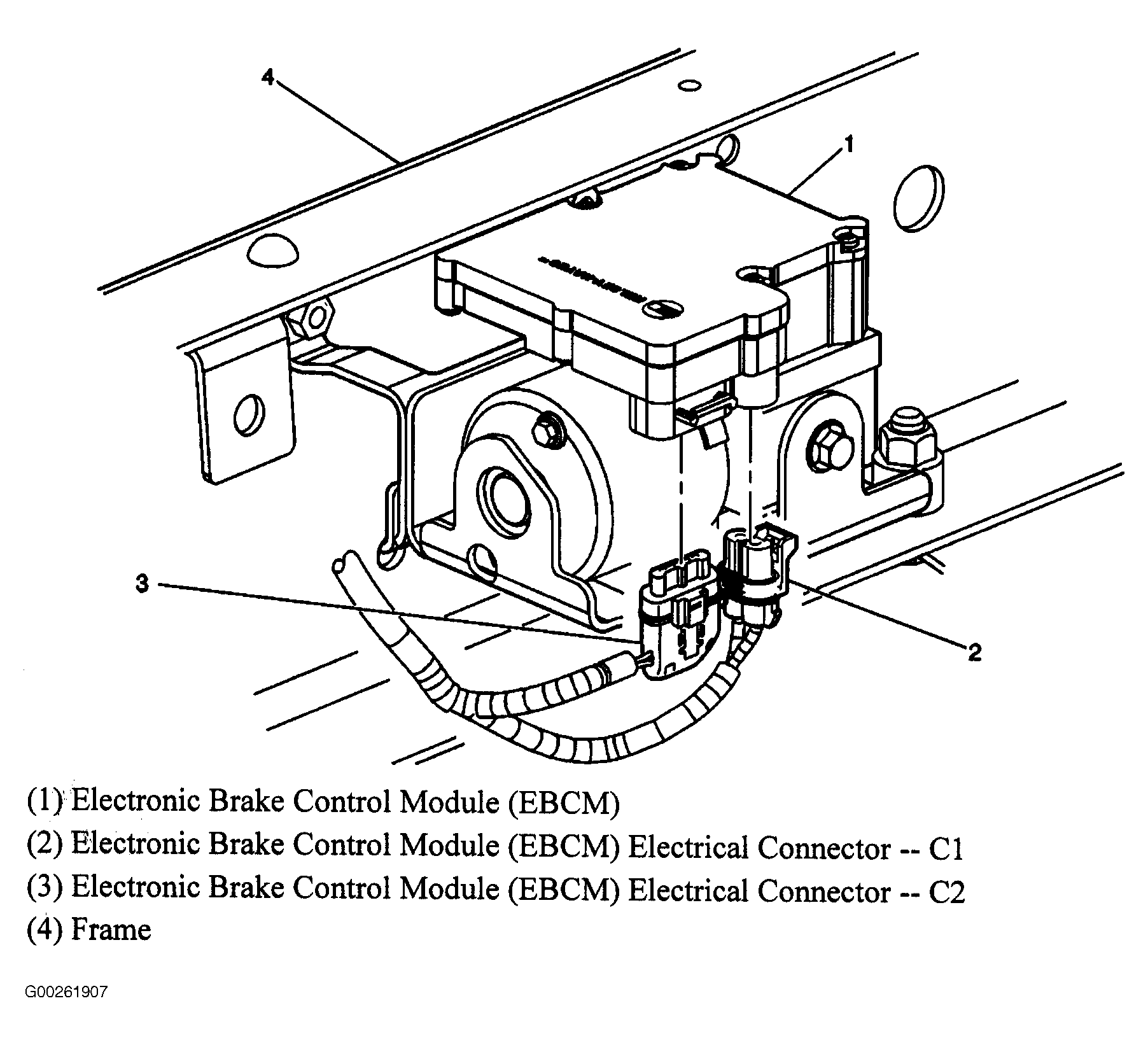

| Electronic Brake Control Module (EBCM) | On inner left frame rail, beside transmission. See Figure . |
| Electronic Brake Control Module (EBCM) Connector | On inner left frame rail, beside transmission. See Figure . |

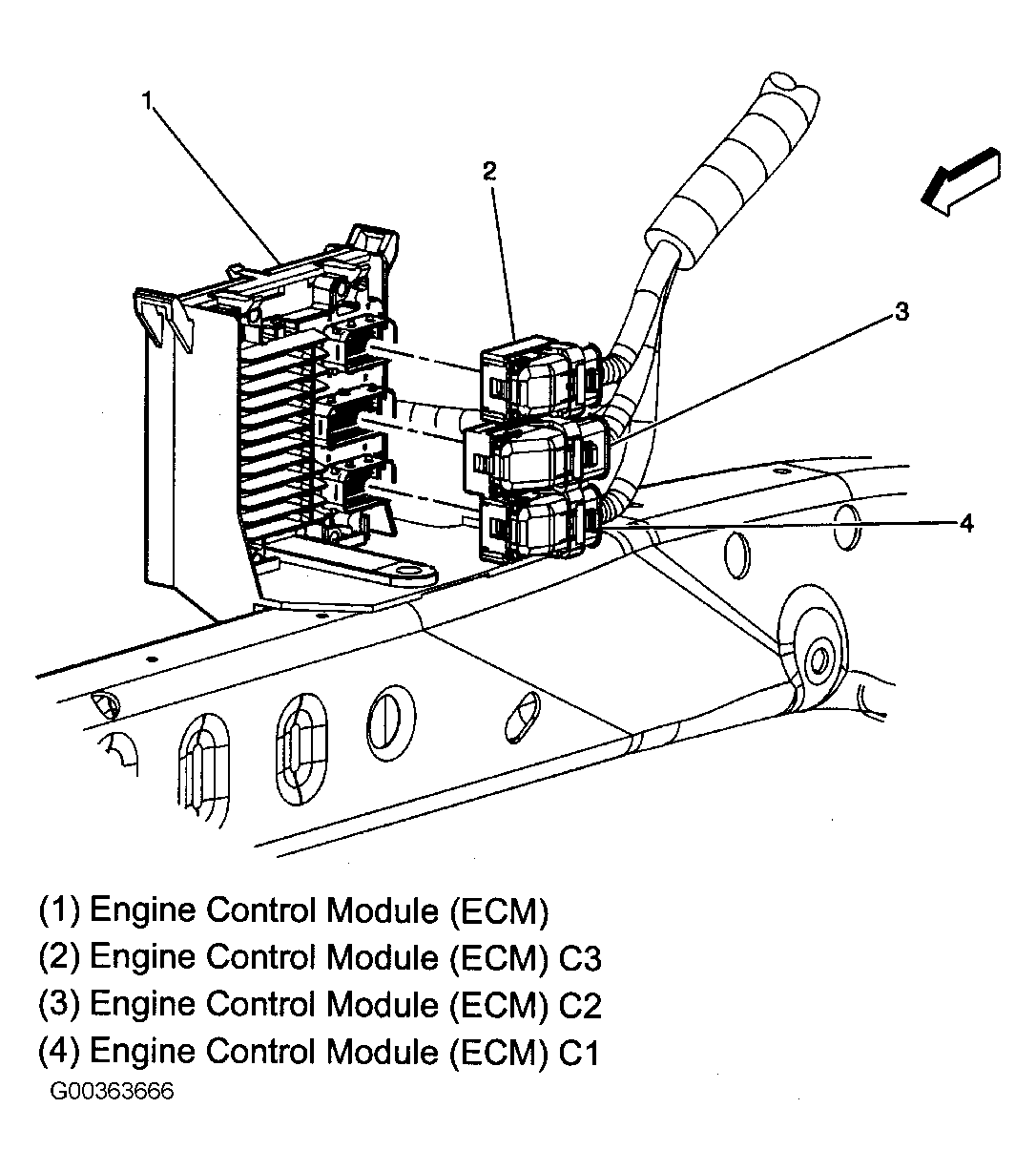

| Engine Control Module (ECM) (5.3 L) | Near lower left front of engine. See Figure . |

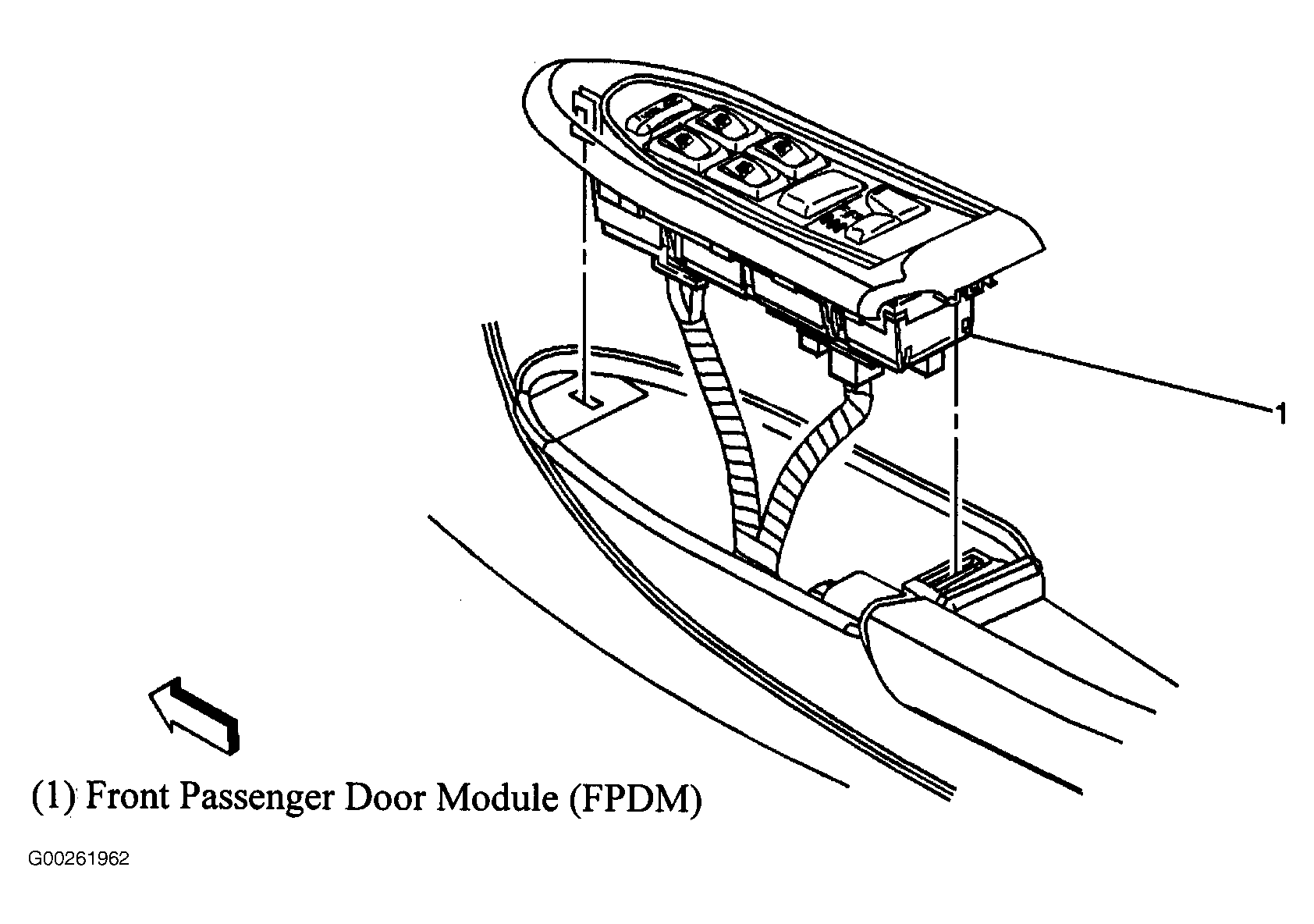

| Front Passenger Door Module (FPDM) | Below front passenger door switch panel. See Figure . |

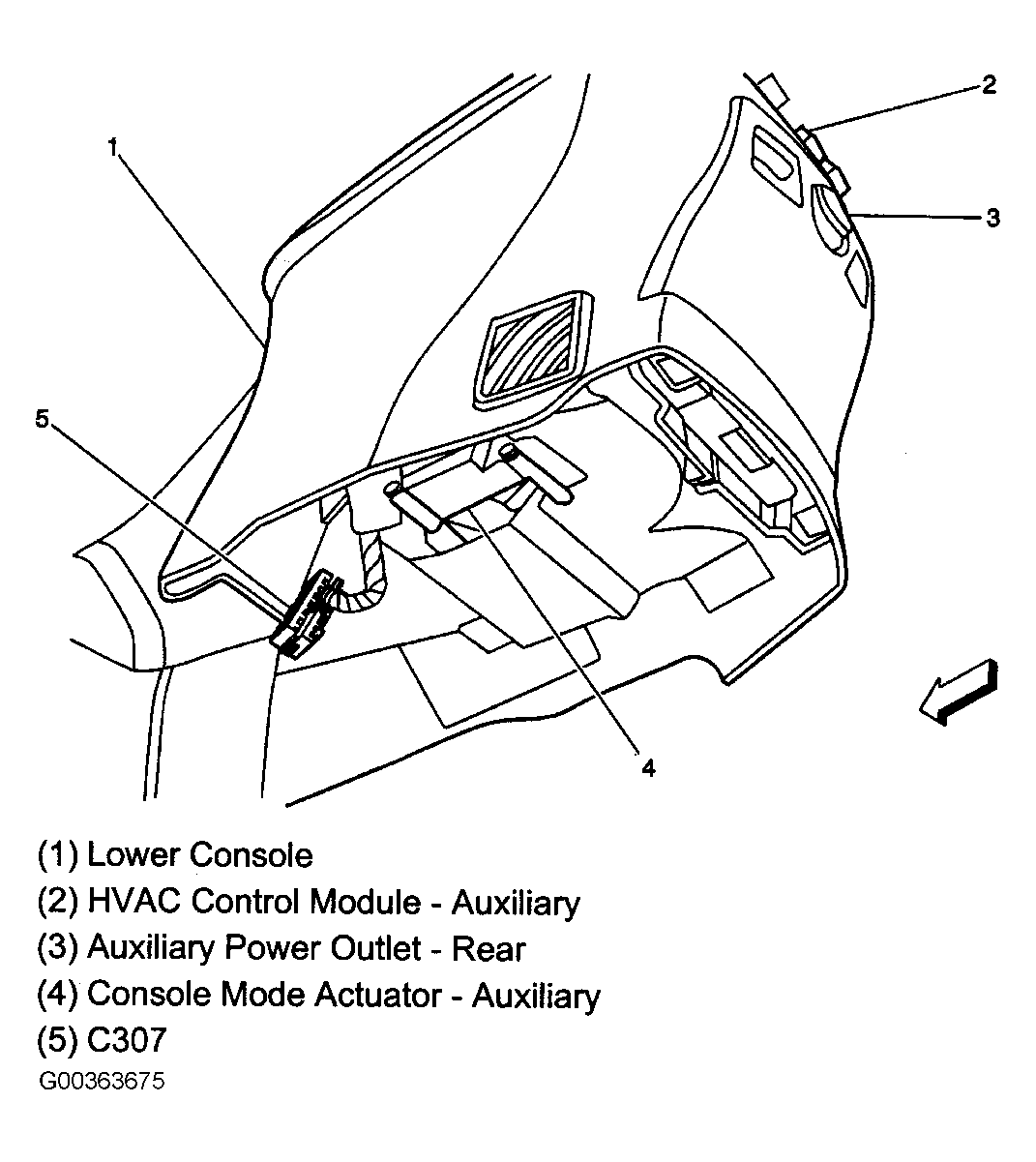

| HVAC Control Module-Auxiliary | Under lower console. See Figure . |

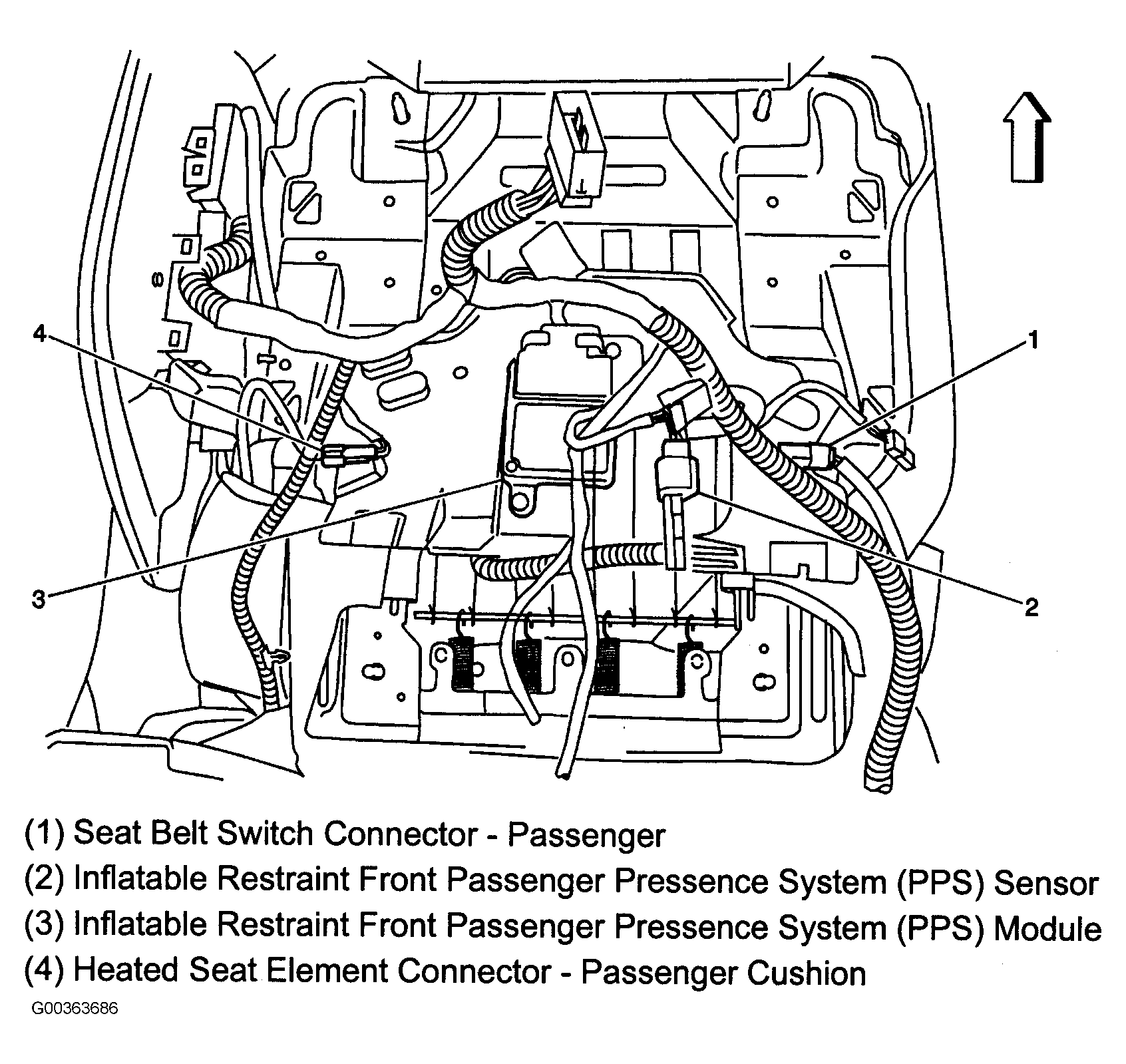

| Inflatable Restraint Front Passenger Presence System (PPS) Module | Under passenger's seat. See Figure . |

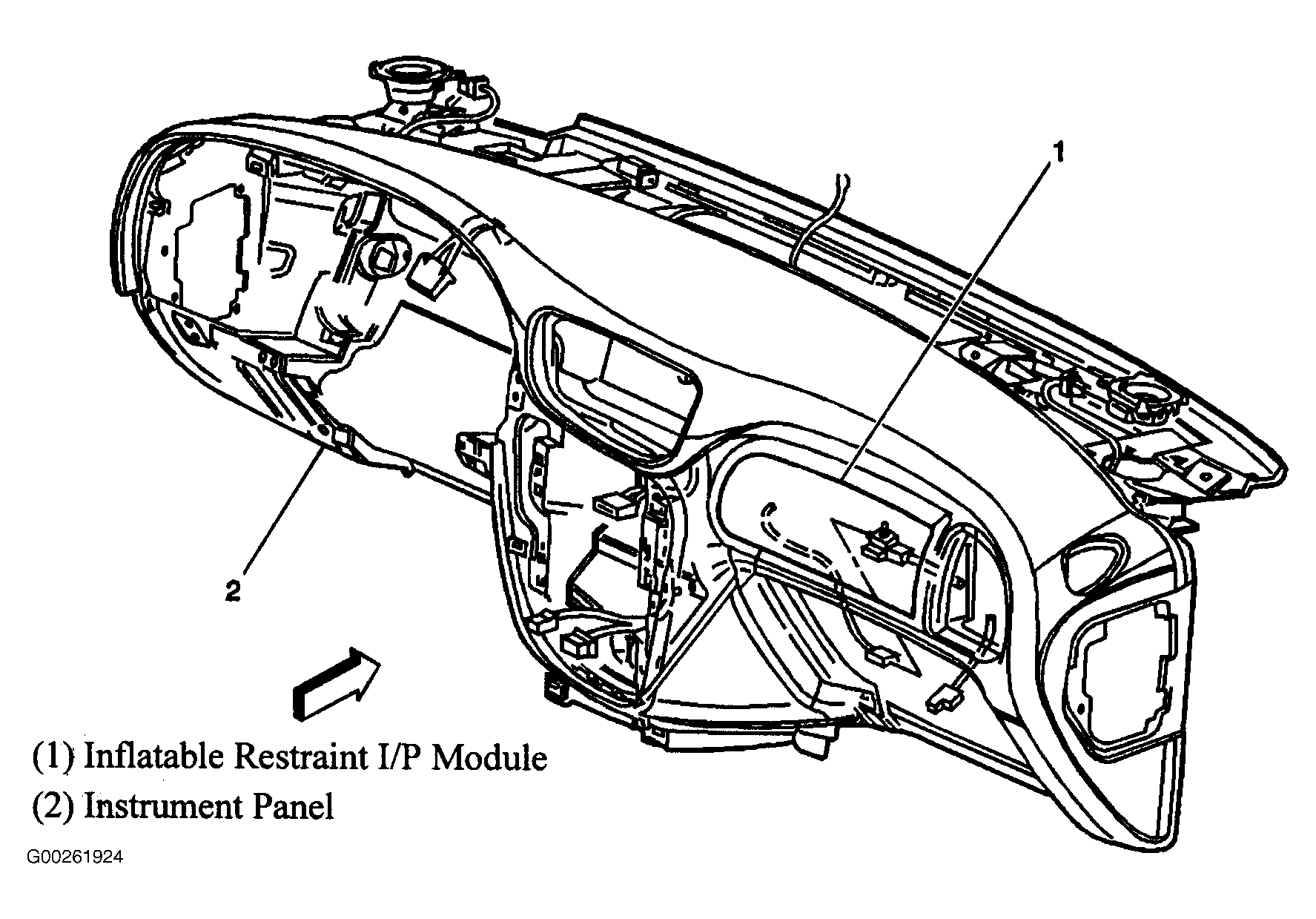

| Inflatable Restraint I/P Module | Right side of dash. See Figure . |
| Inflatable Restraint Roof Rail Module - Left | In roof above driver door. |
| Inflatable Restraint Roof Rail Module - Right | In roof, above front passenger's door. |

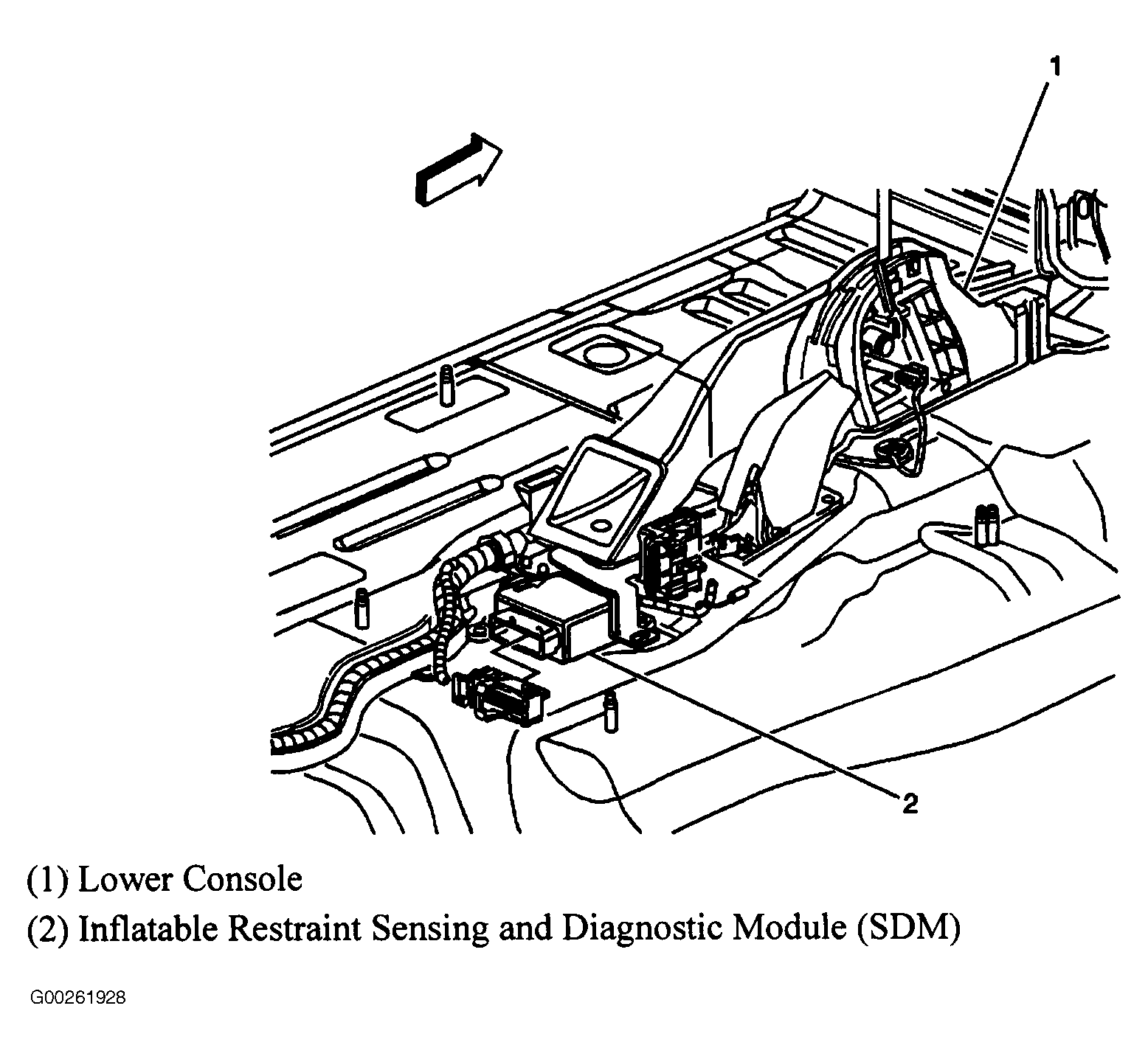

| Inflatable Restraint Sensing & Diagnostic Module (SDM) | Below rear of center console. See Figure . |

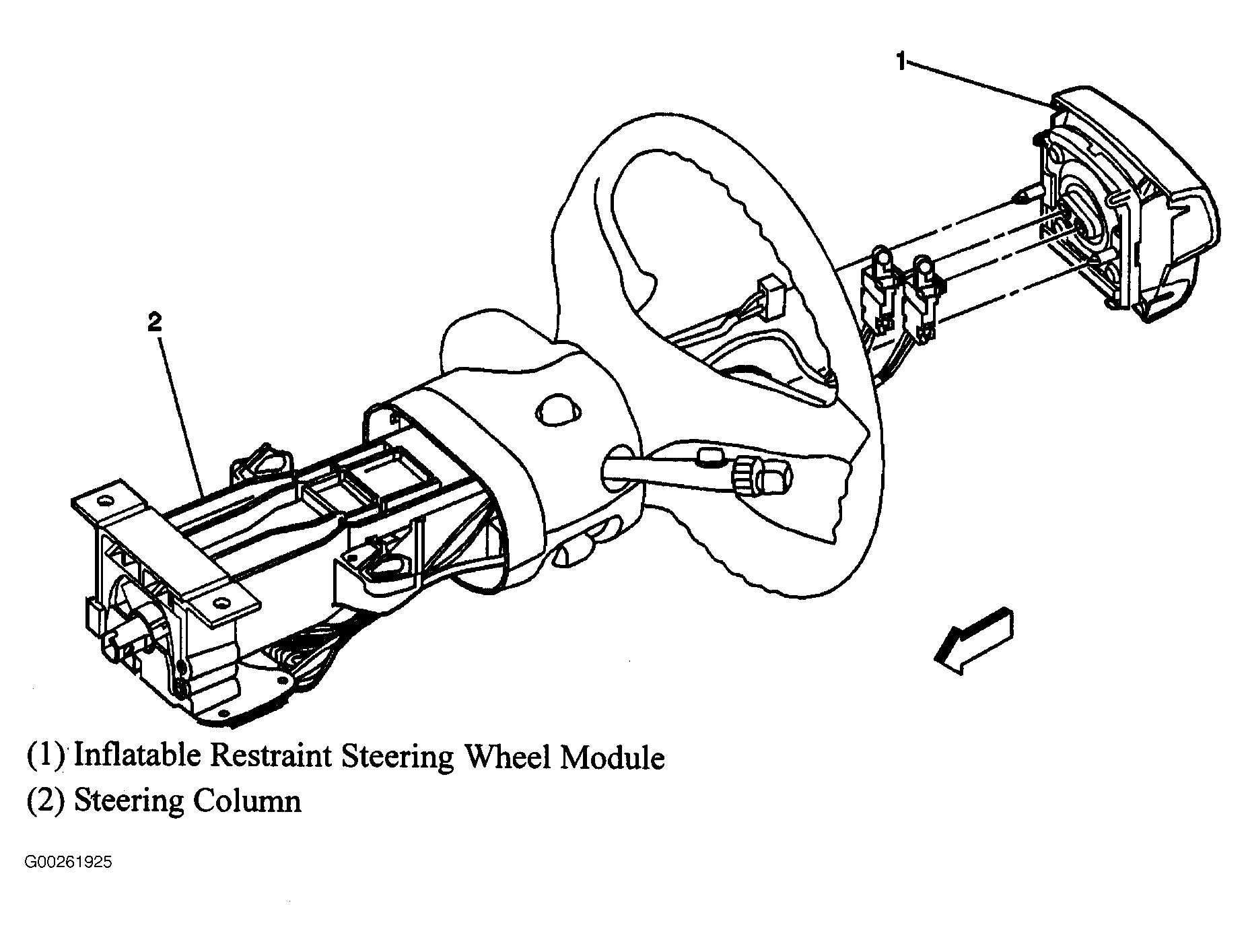

| Inflatable Restraint Steering Wheel Module | In steering wheel. See Figure . |

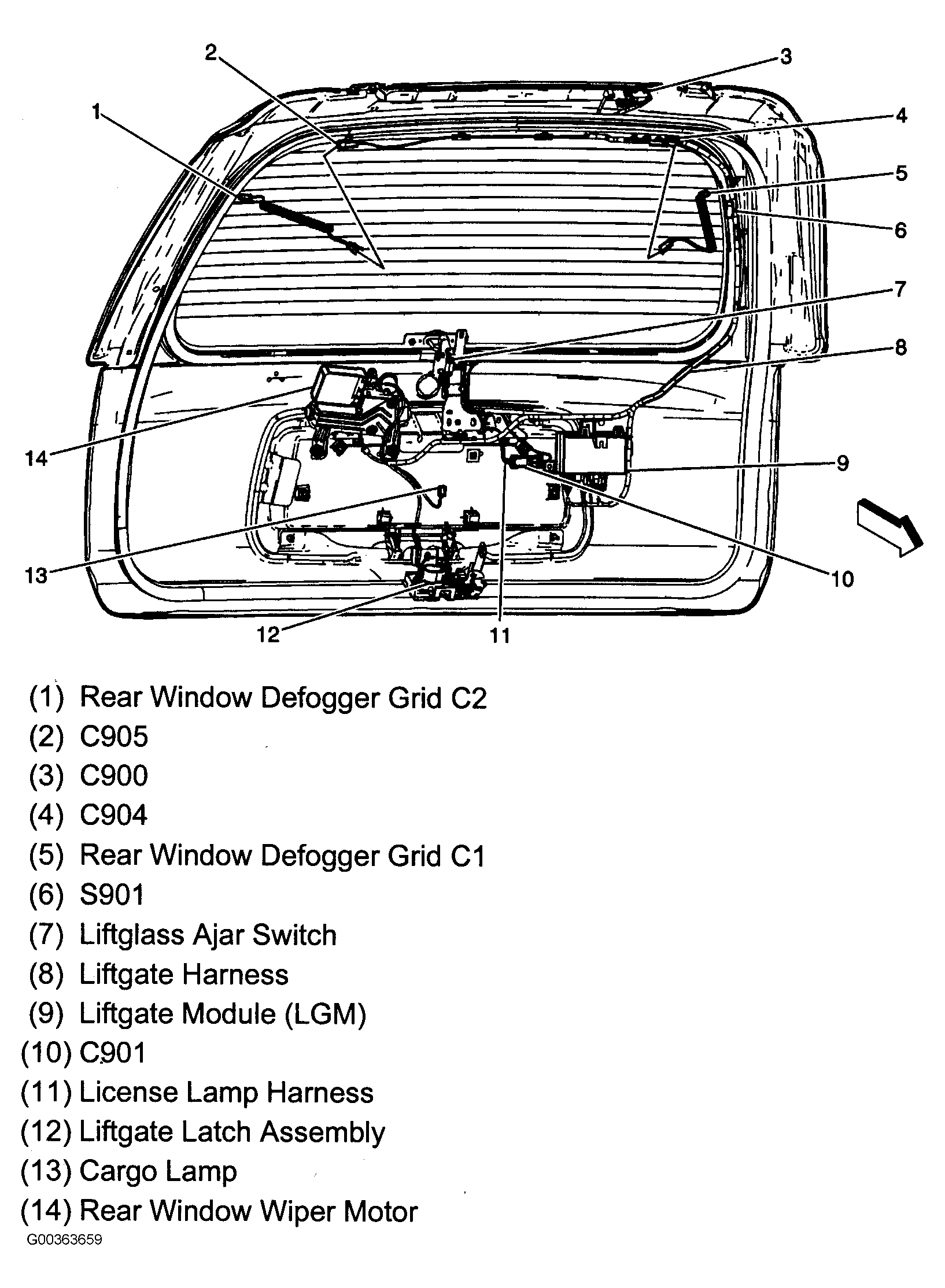

| Liftgate Module (LGM) | In center of liftgate. See Figure . |

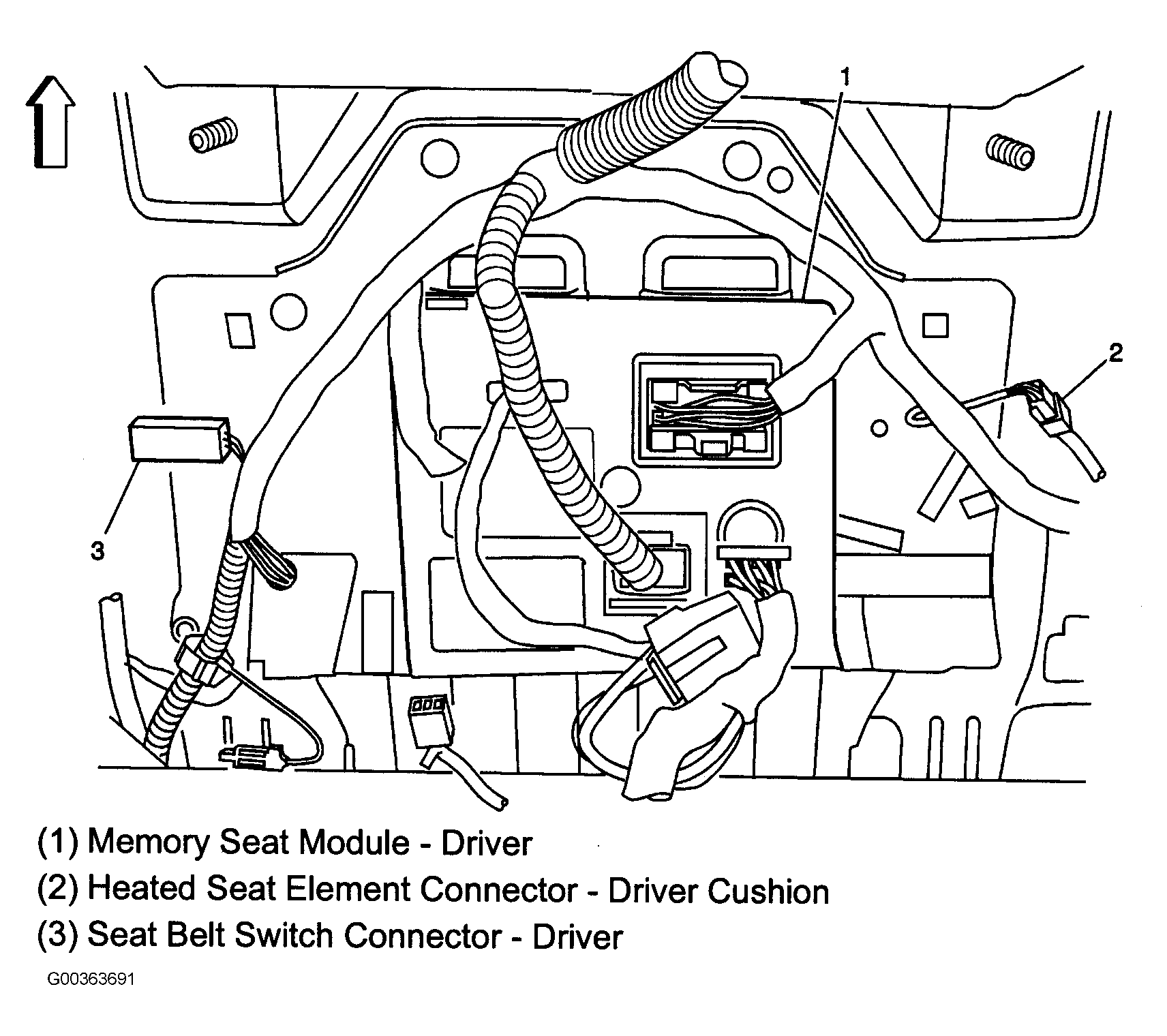

| Memory Seat Module | Below left front seat. See Figure . |

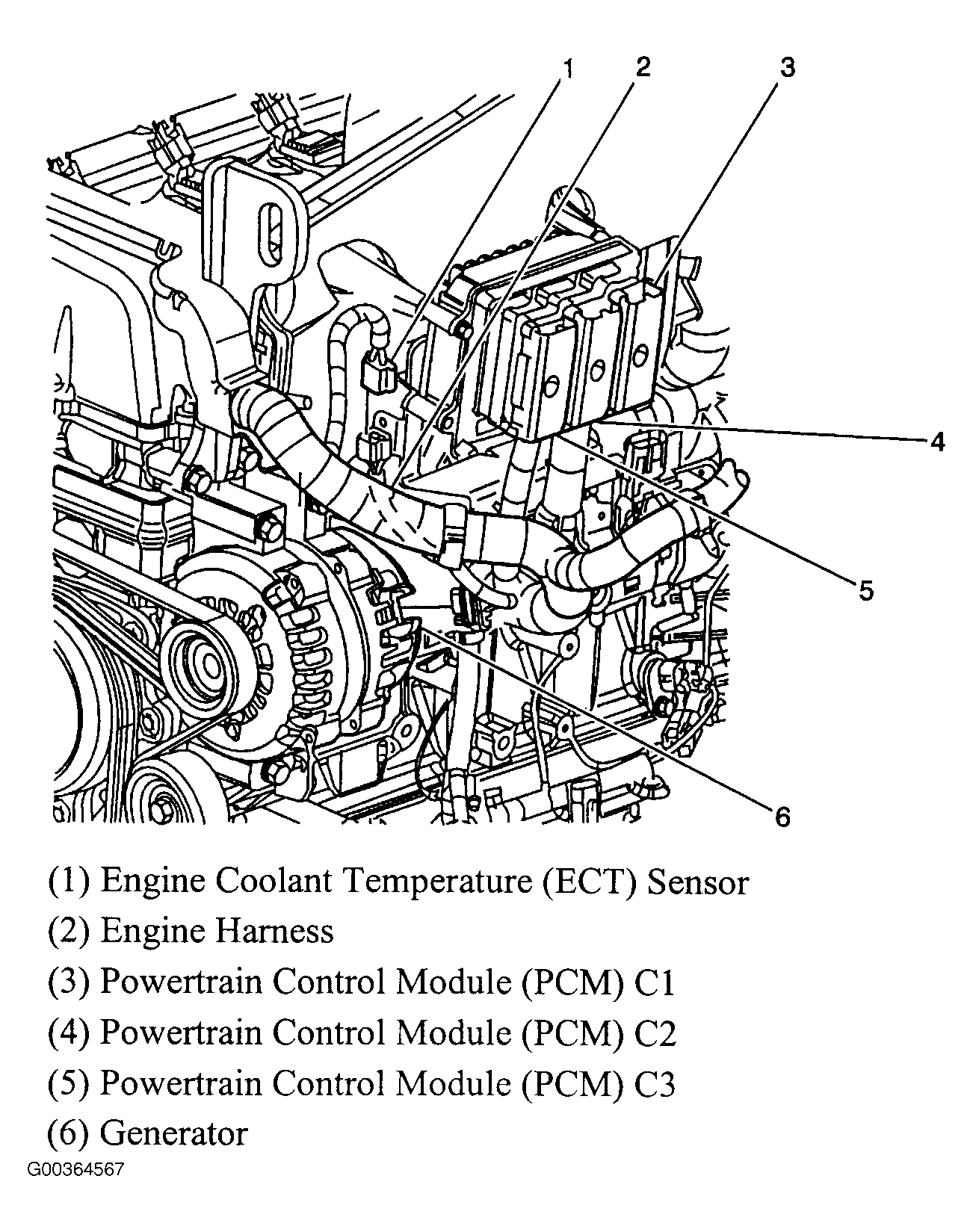

| Powertrain Control Module (PCM) (4.2L) | On upper left side of engine. See Figure . |
| Powertrain Control Module (PCM) (5.3L) | Near lower left front of engine. |
| Rear Window Wiper Module | Mounted on center lower liftgate back glass. |
| RSA/HVAC Control Module | Below center console. See Figure . |

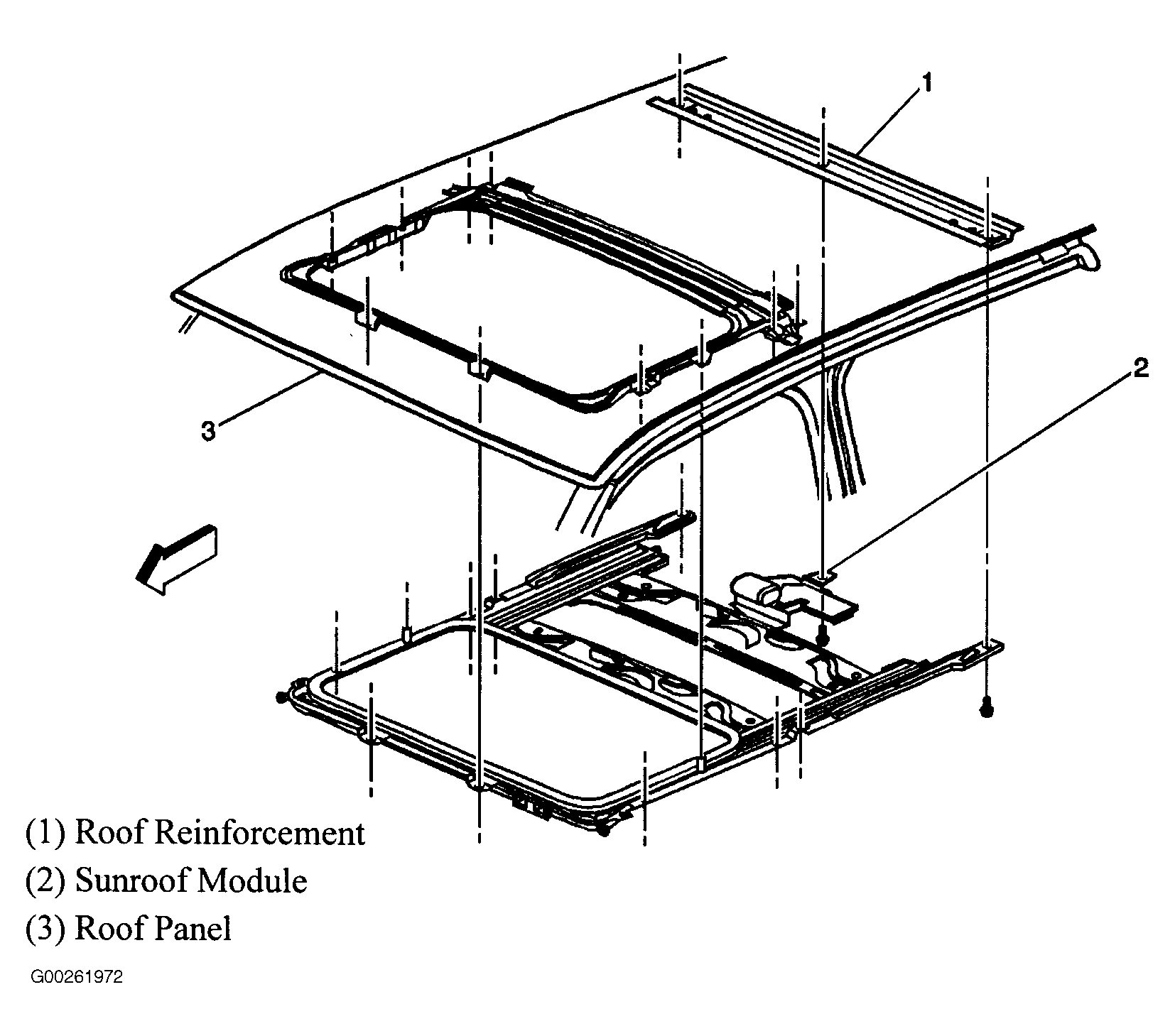

| Sunroof Module | At rear of sunroof assembly. See Figure . |

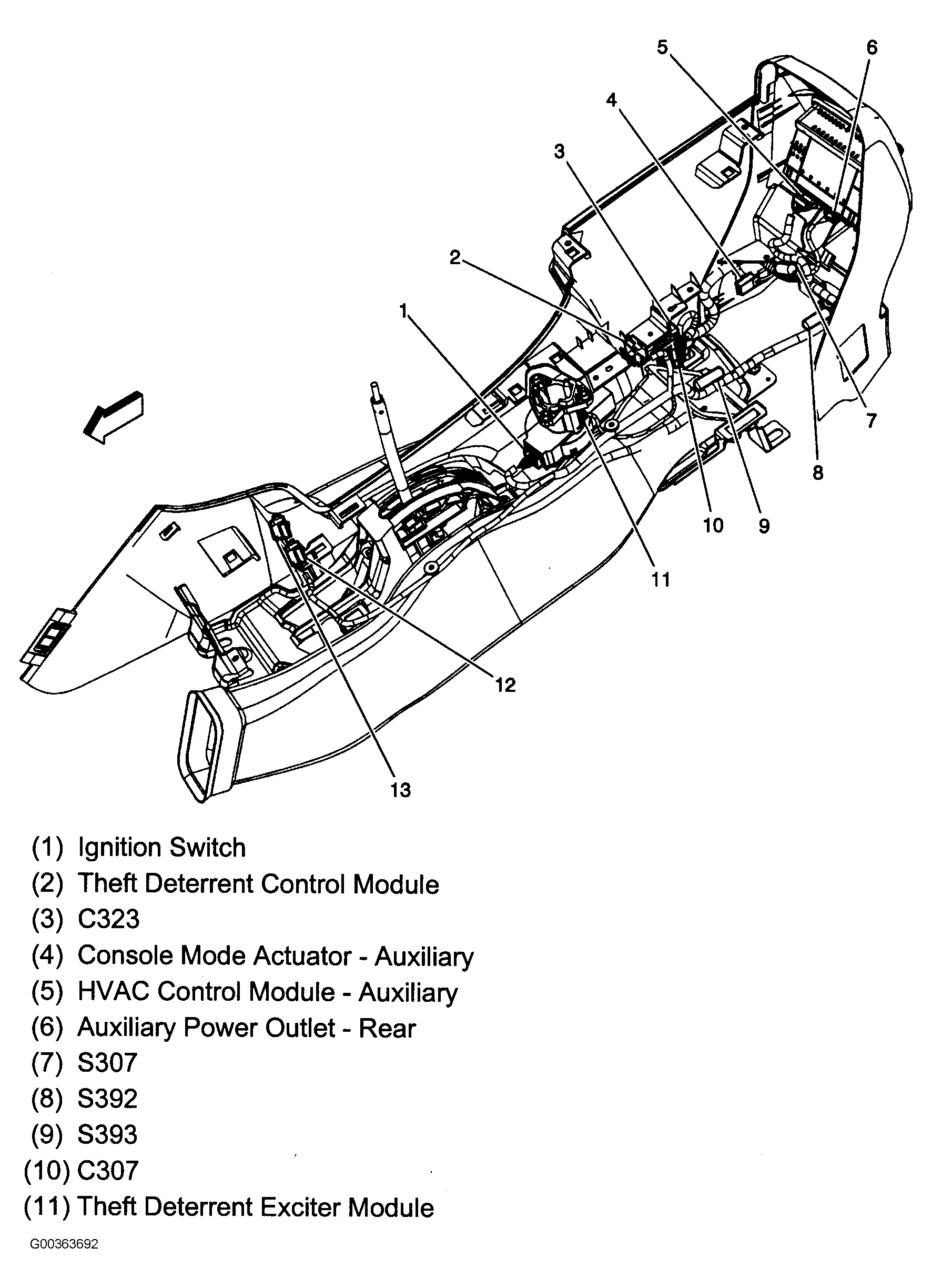

| Theft Deterrent Control Module | Under floor console. See Figure . |
| Theft Deterrent Exciter Module | Under floor console. See Figure . |

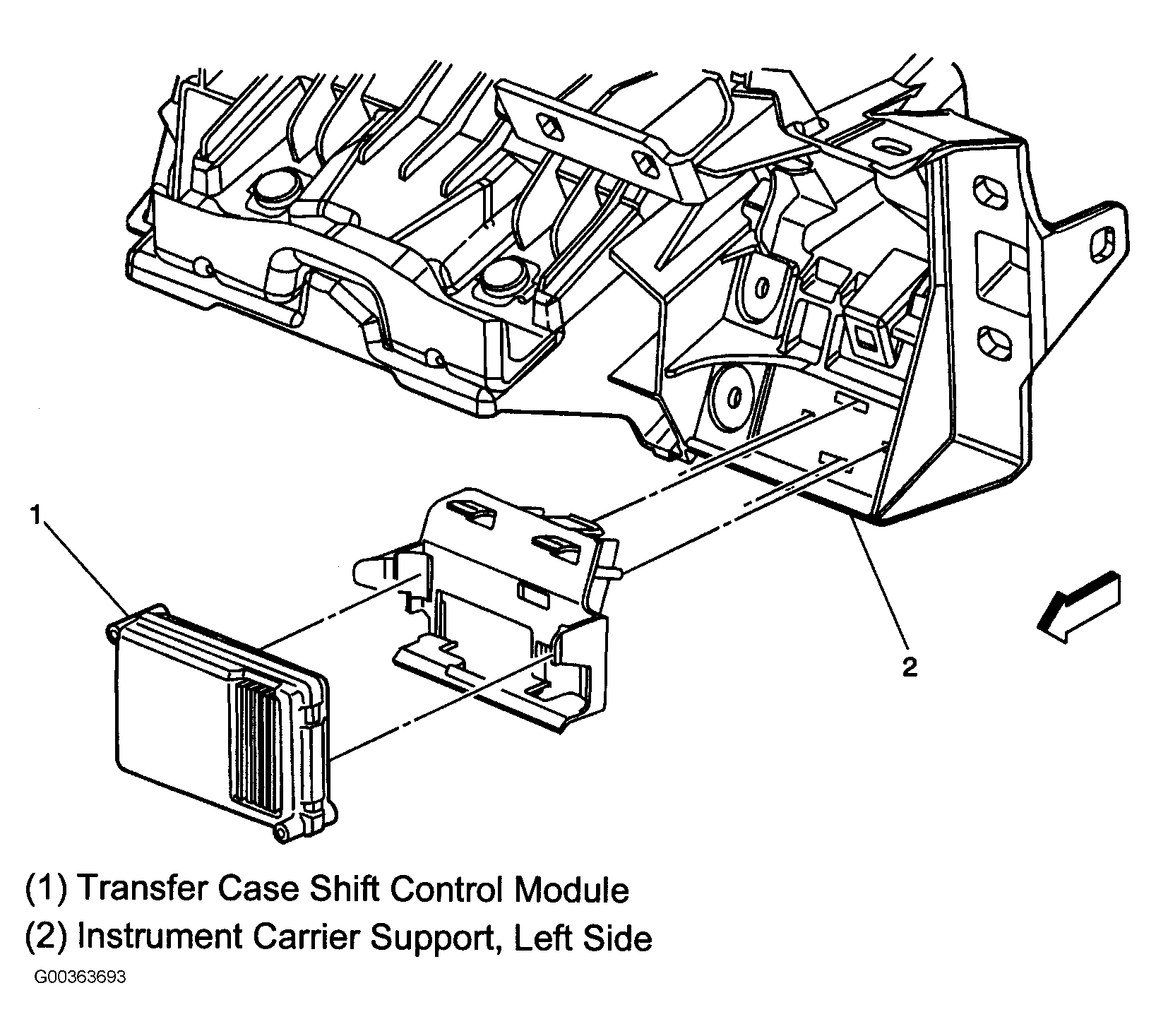

| Transfer Case Shift Control Module | Behind lower left side of dash. See Figure . |

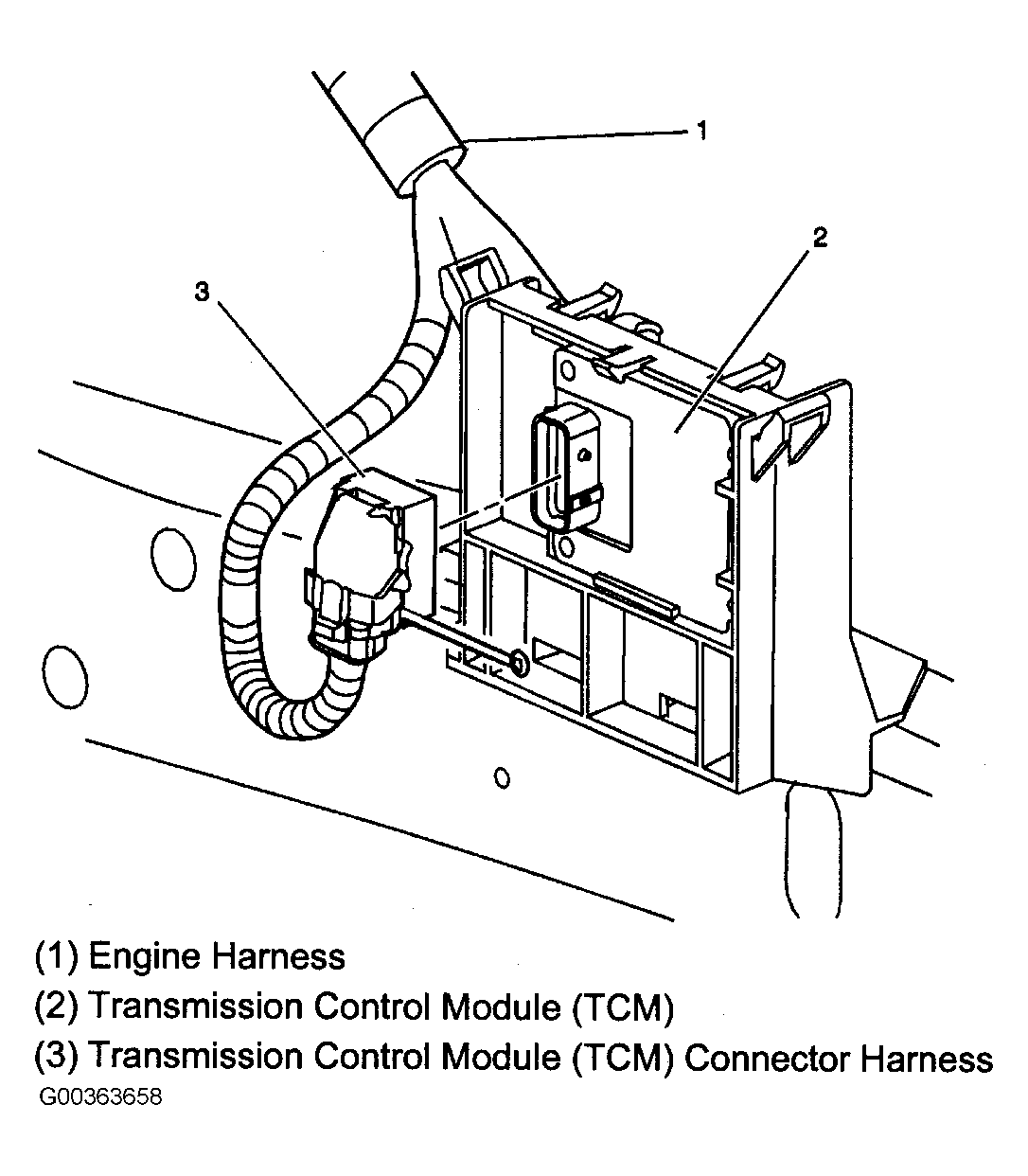

| Transmission Control Module (TCM) | Near lower left front of engine. See Figure . |

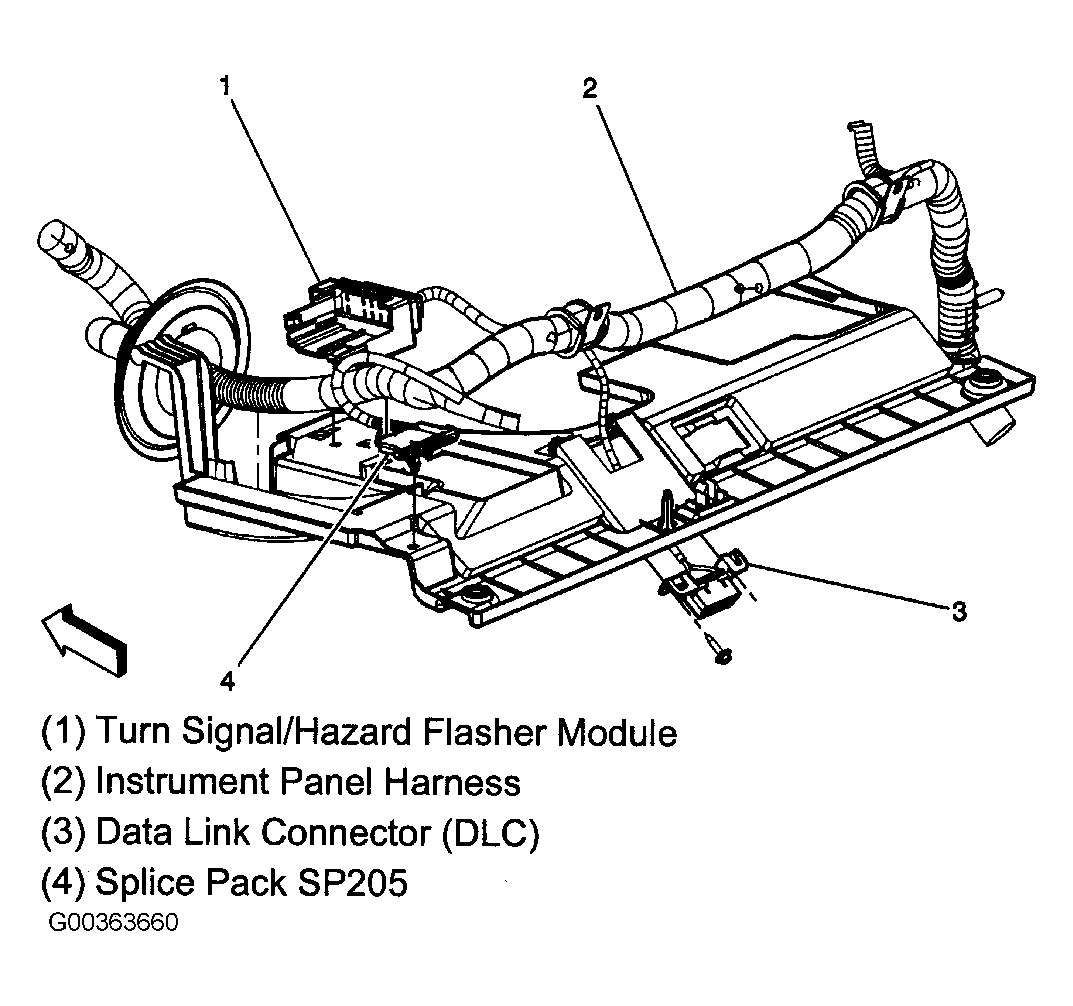

| Turn Signal/Hazard Flasher Module | Behind lower left side of dash. See Figure . |

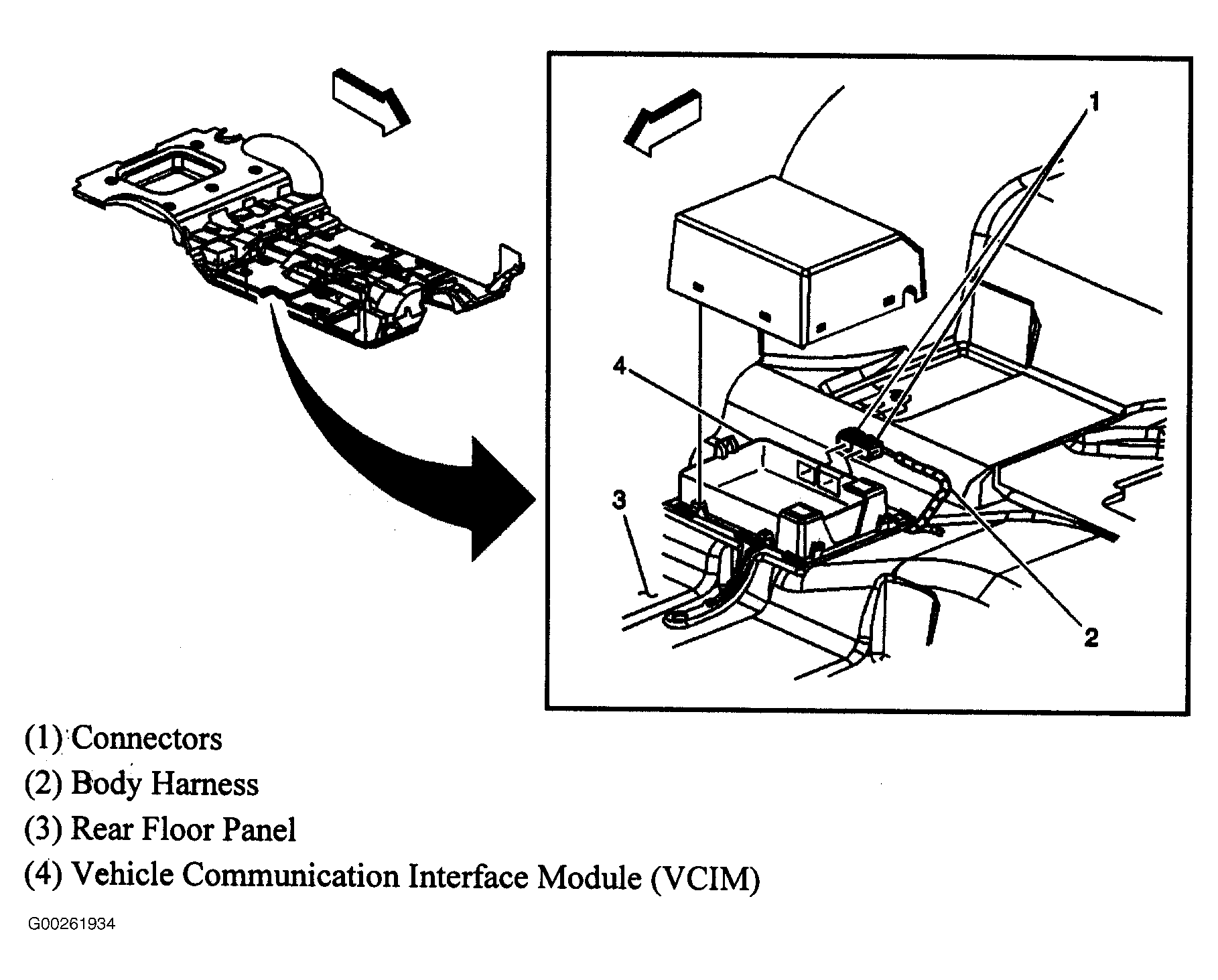

| Vehicle Communication Interface Module (VCIM) | Under right rear seat. See Figure . |
