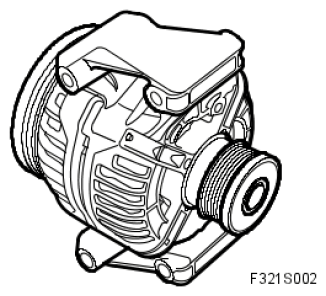

Generator 155A, B284
GENERATOR REFERENCE CHART
| Type designation | Bosch E8-14V 80-155A | |
| Rated voltage | V | 14 |
| Stator connection | Delta connection | |
| Slip ring diameter: | ||
|
mm | 15.4 |
|
mm | 14.4 |
| Max. permissible radial runout: | ||
|
mm | 0.2 |
|
mm | 0.02 |
|
mm | 0.087 |
| Min. brush length, from brush holder opening | mm | 7.5 |
| Ratio crankshaft/generator belt pulleys | 1:2.74 (57 mm pulley) | |
TEST VALUES CHART
| Test values | ||
|---|---|---|
| Resistance, rotor winding | Ohm | 2.6 |
| Resistance, stator between phases | Ohm | 0.040 |
| Generator RPM/rated current at: | ||
| 1800 RPM | A | 80 |
| 6000 RPM | A | 150 |
