Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

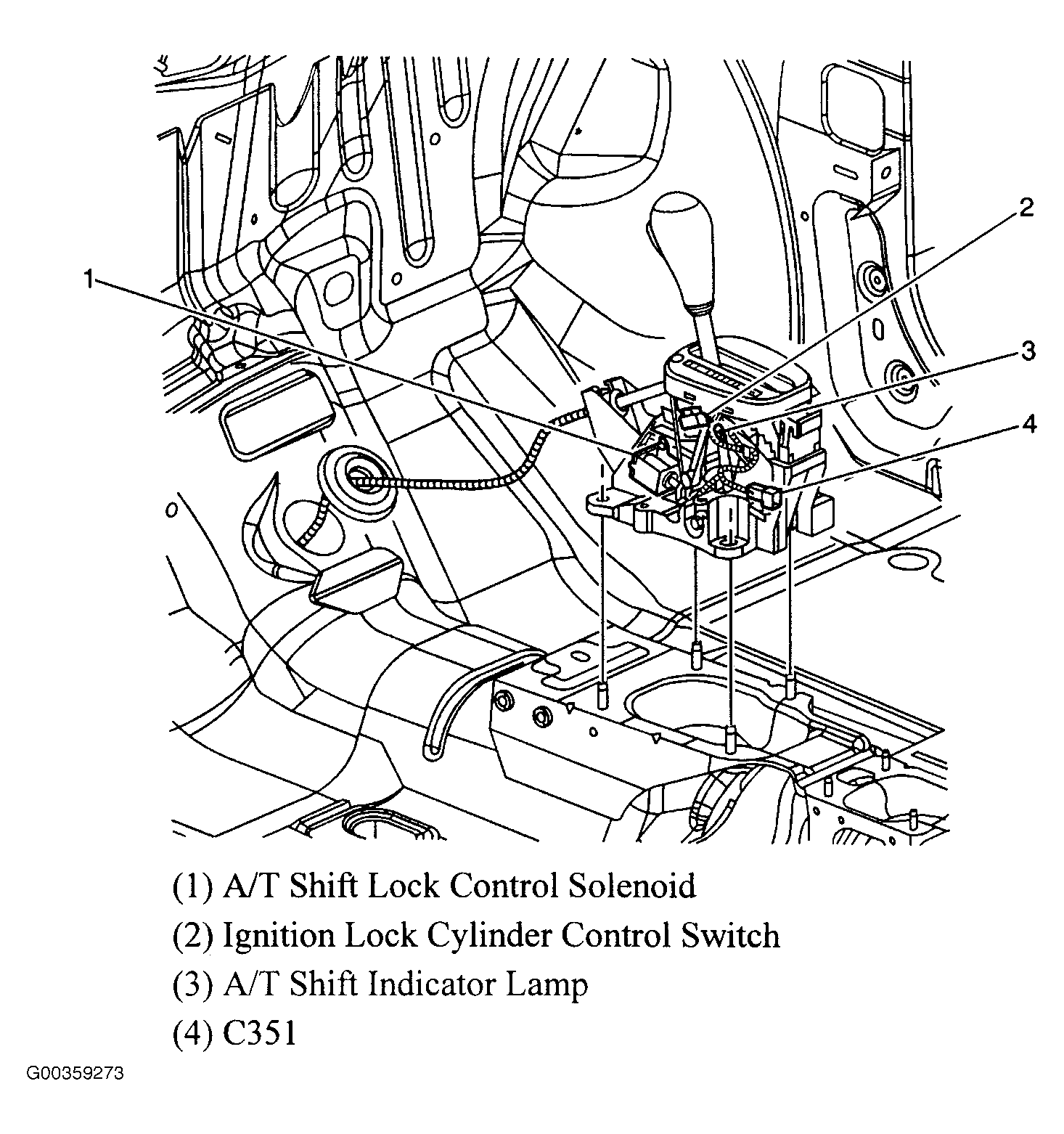

Fig 1: Center Console
Courtesy of GENERAL MOTORS CORP.

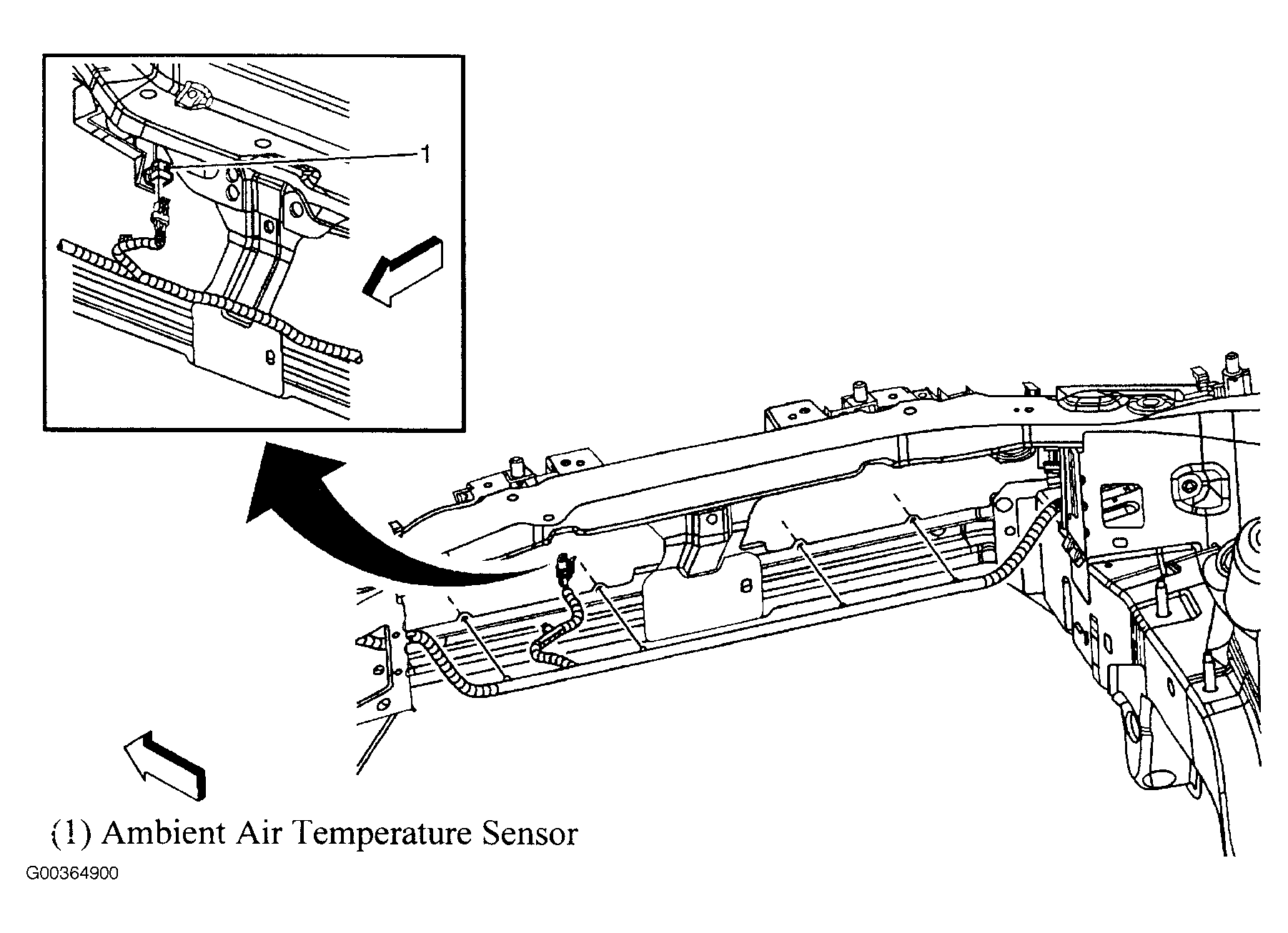

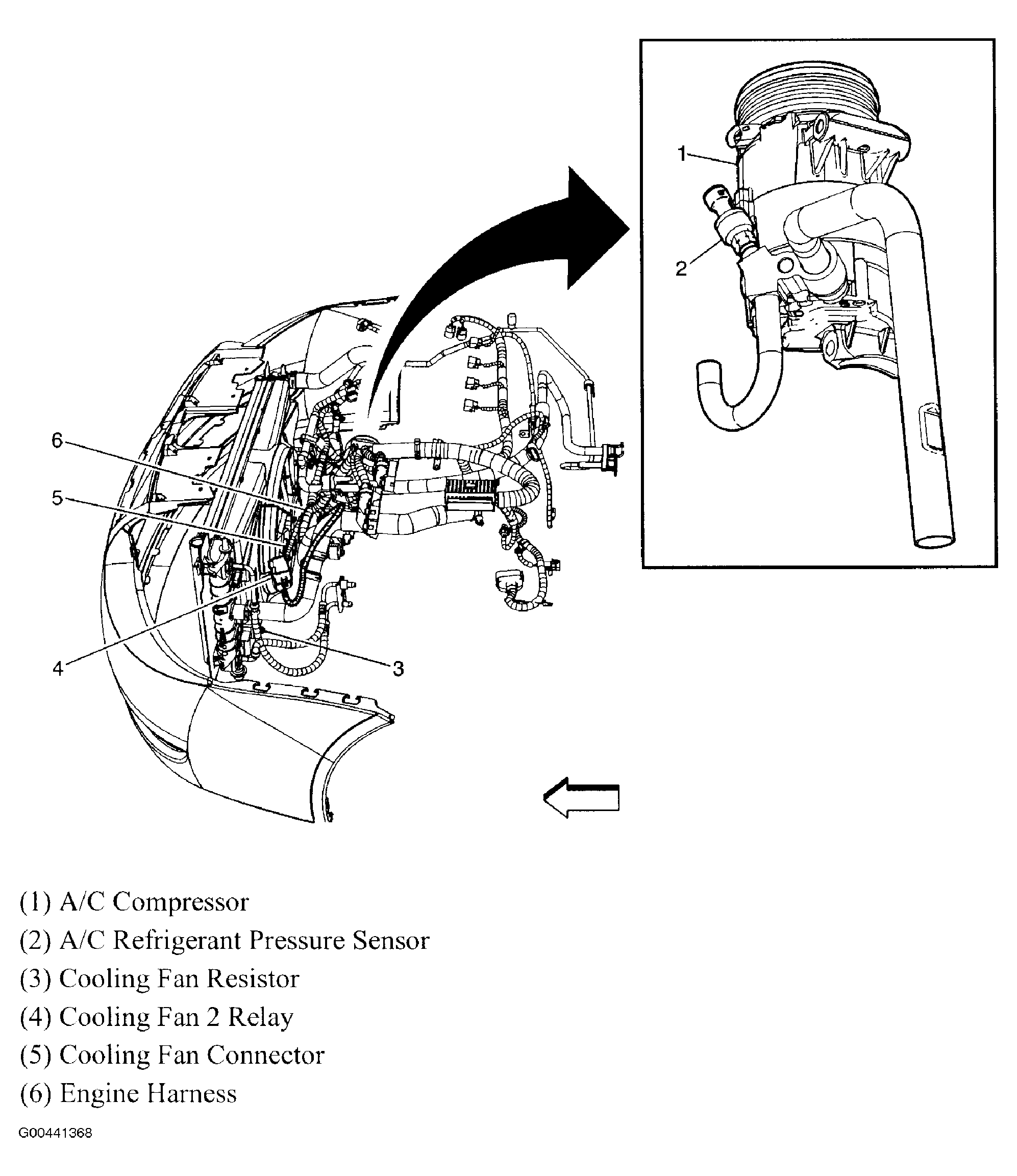

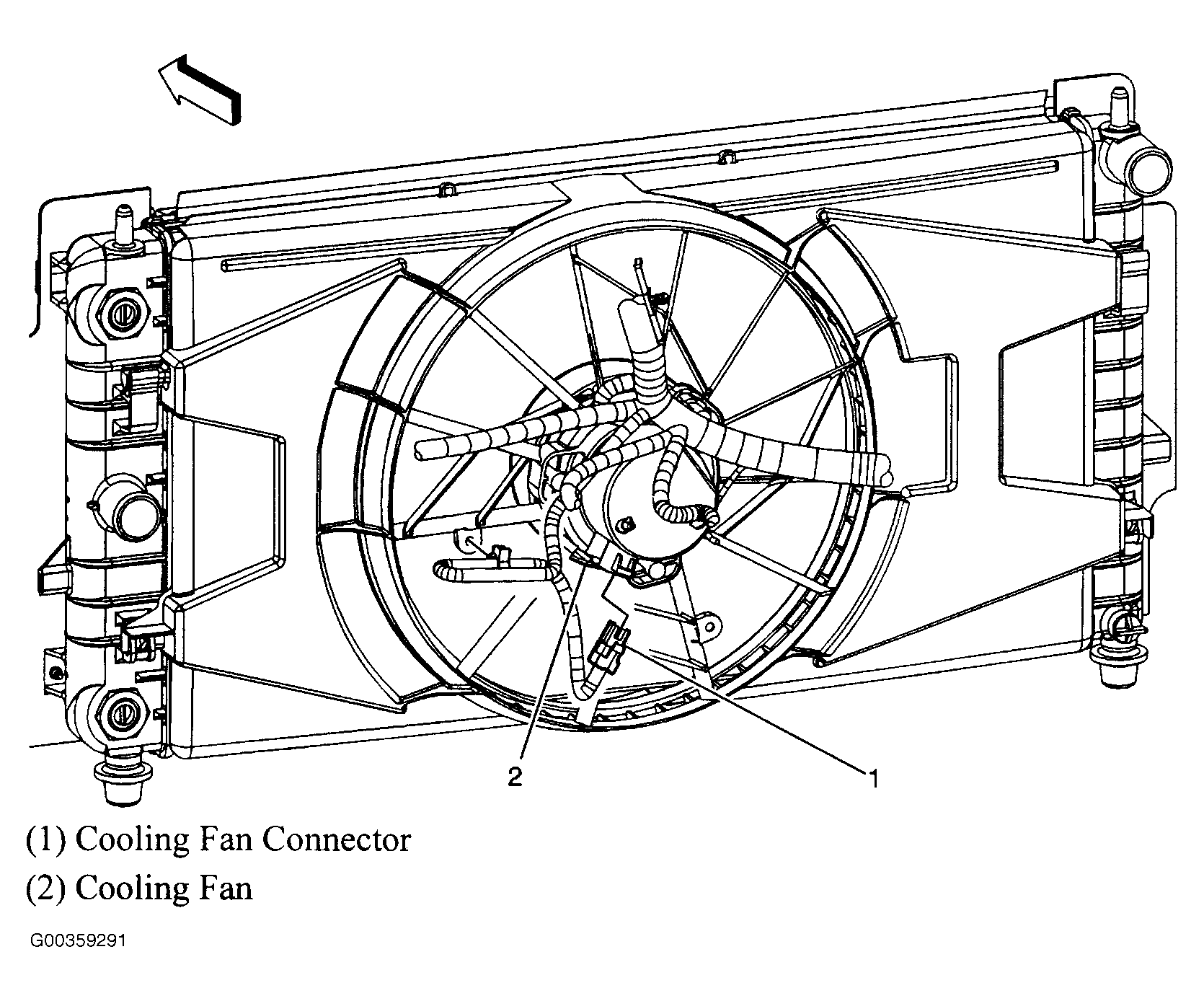

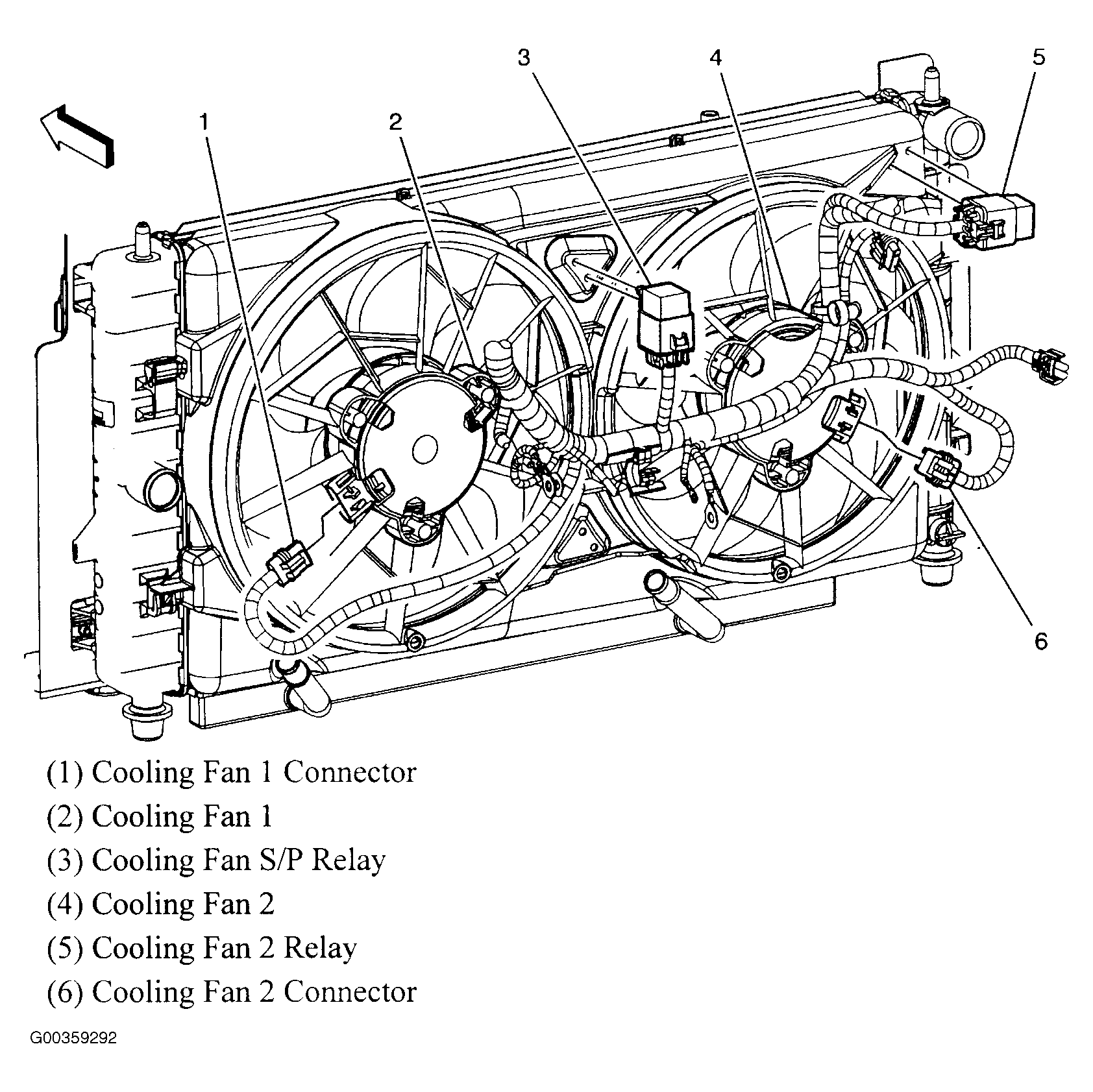

Fig 2: Front Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.

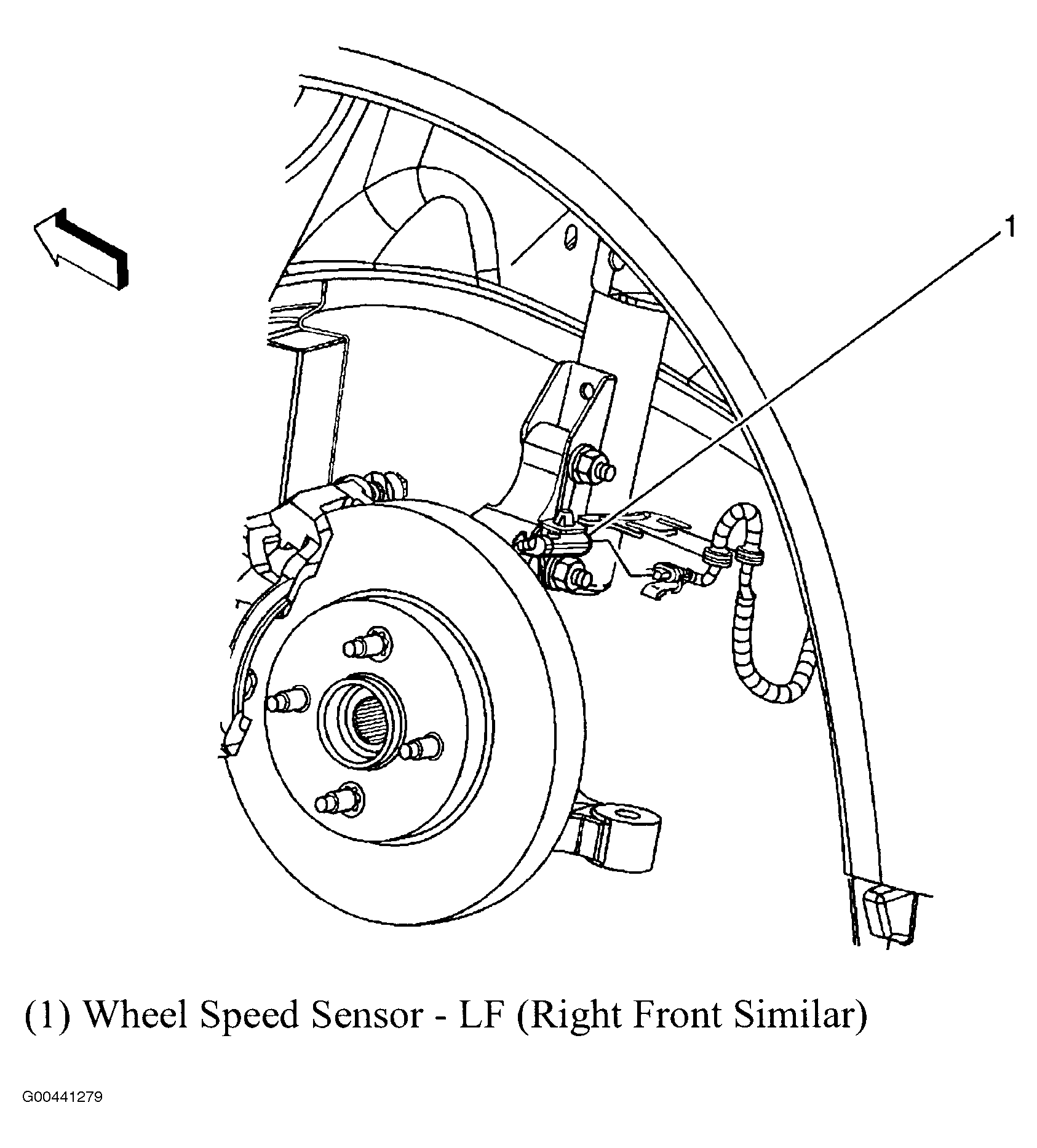

Fig 3: Left Front Wheel
Courtesy of GENERAL MOTORS CORP.

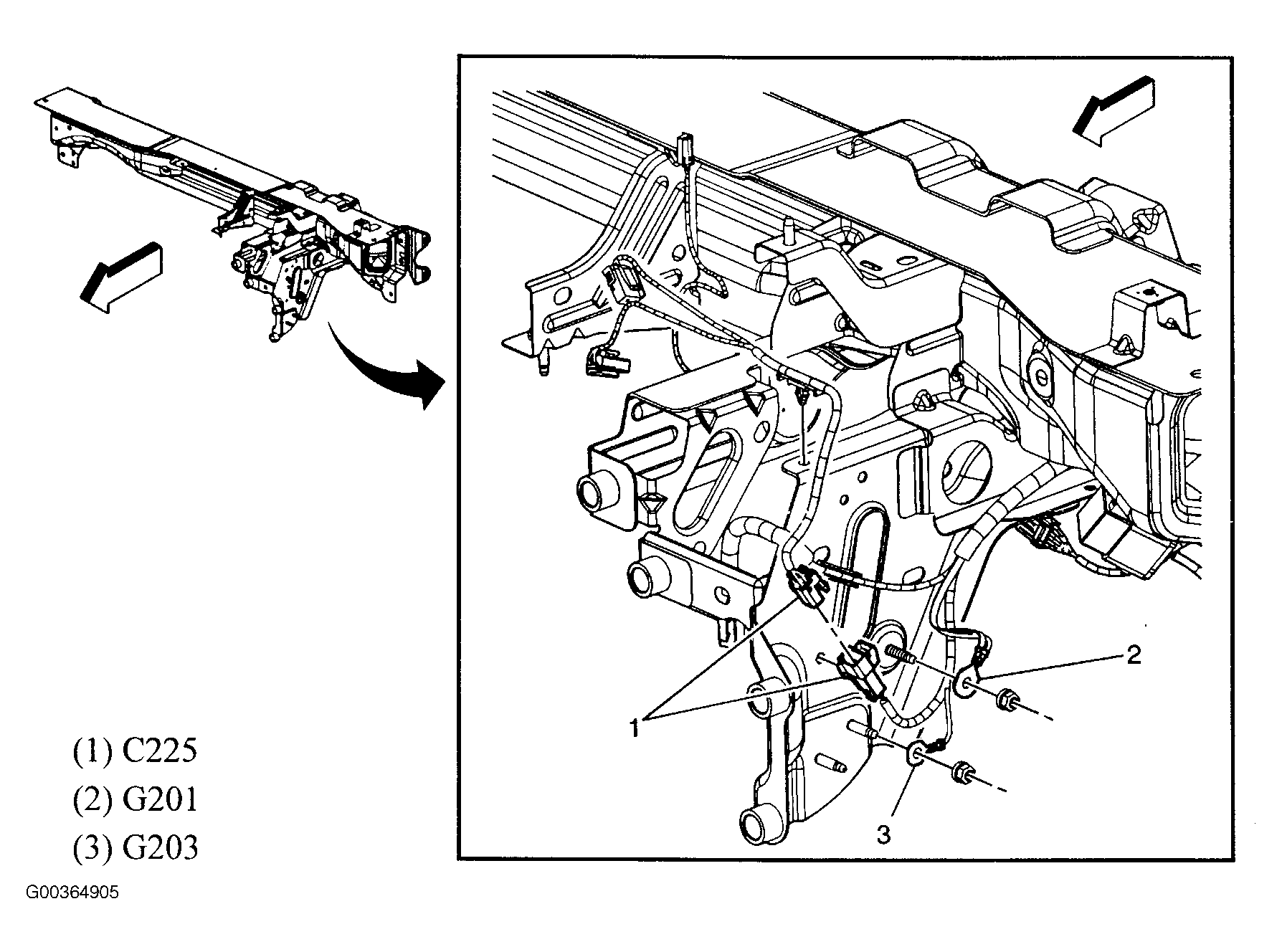

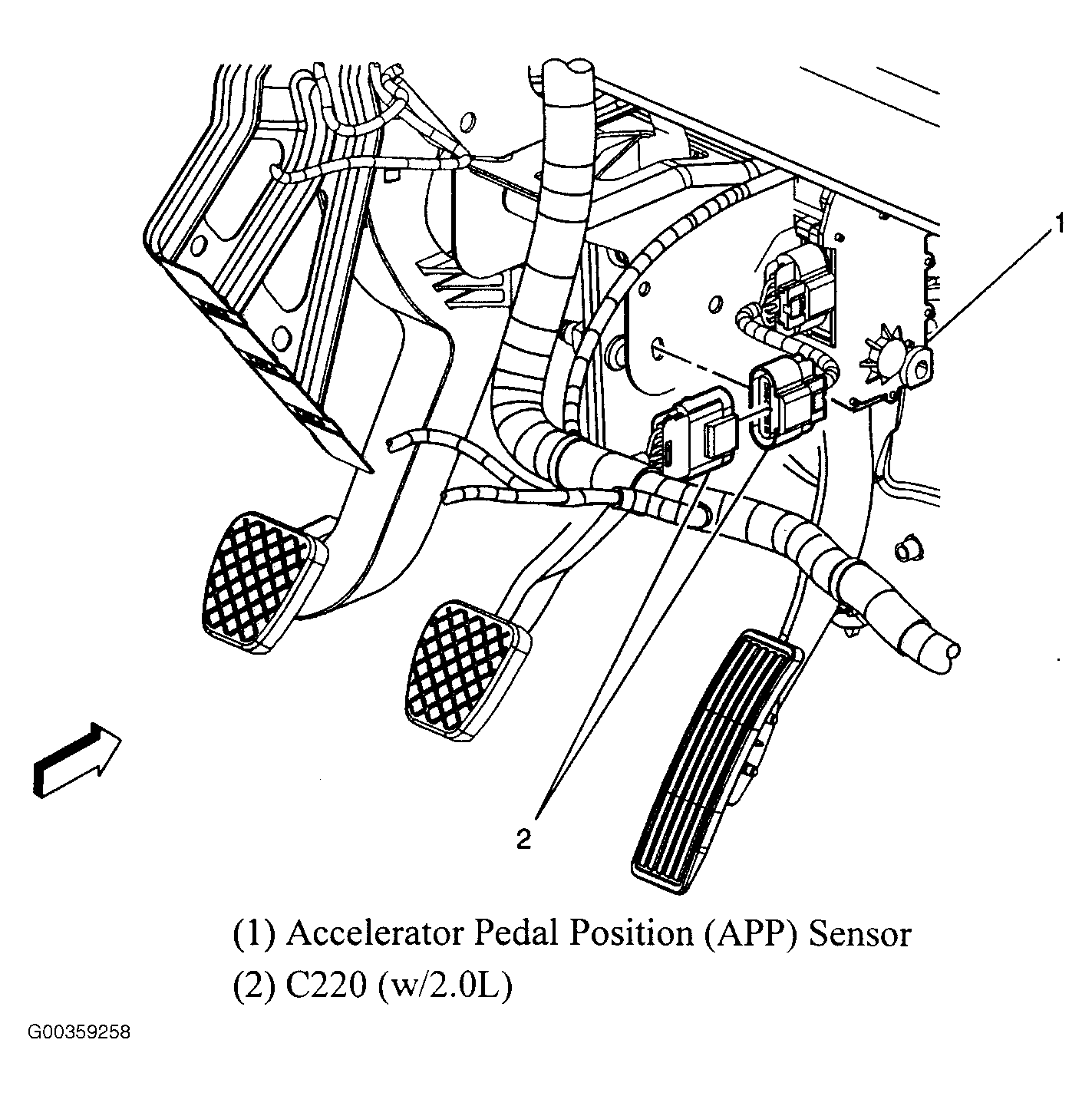

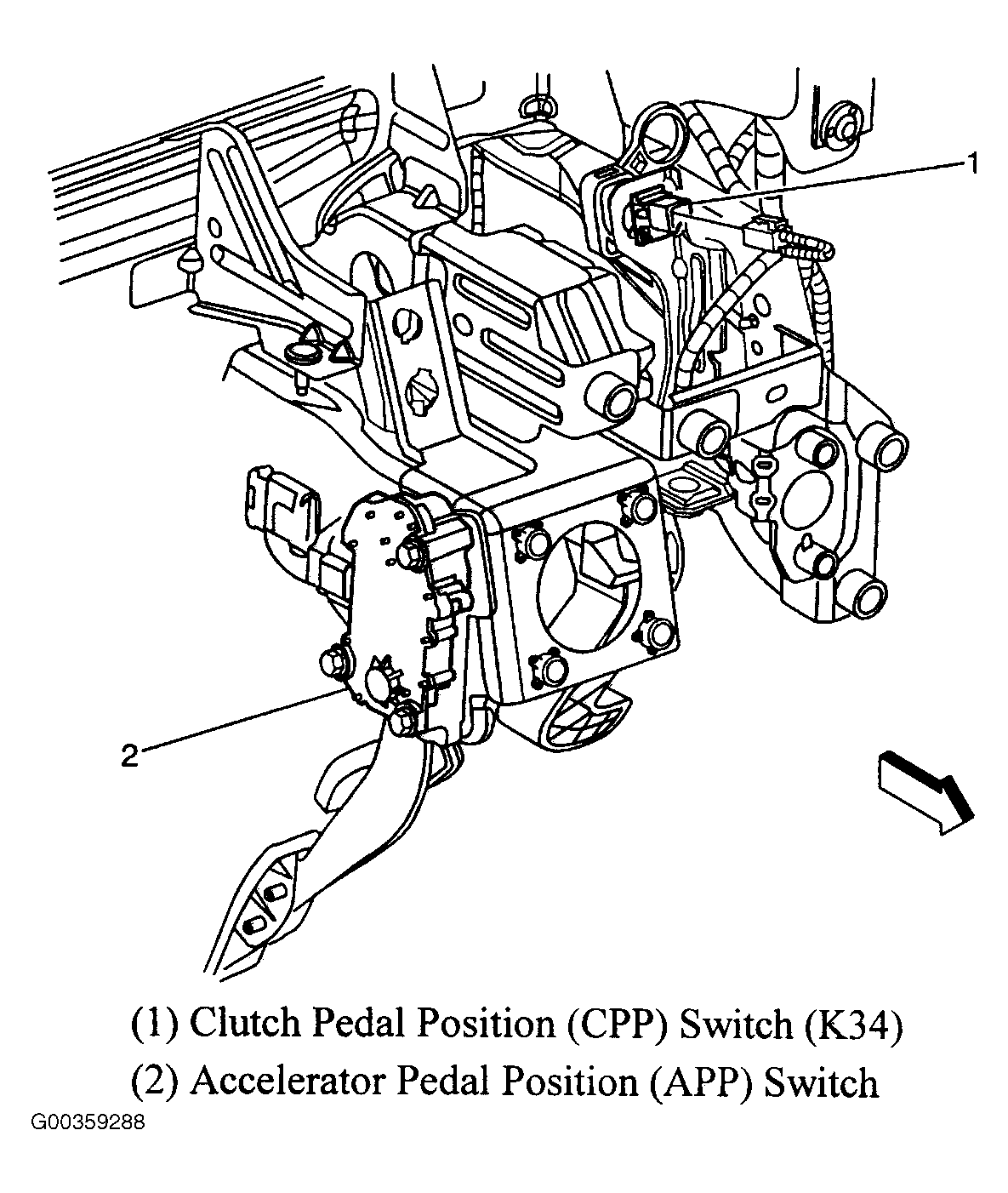

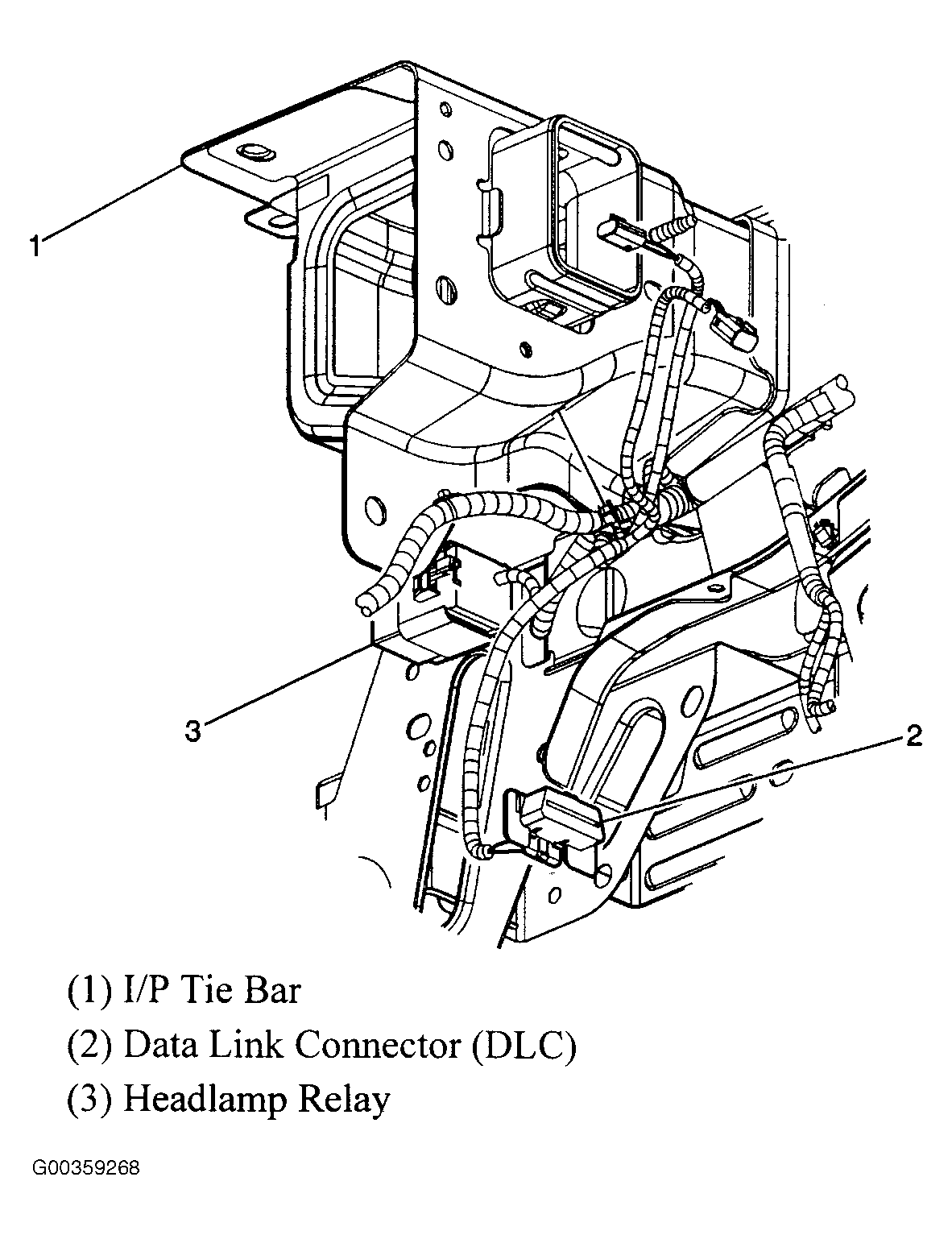

Fig 4: Under Left Side Of Dash
Courtesy of GENERAL MOTORS CORP.
Fig 5: Center Of Dash
Courtesy of GENERAL MOTORS CORP.

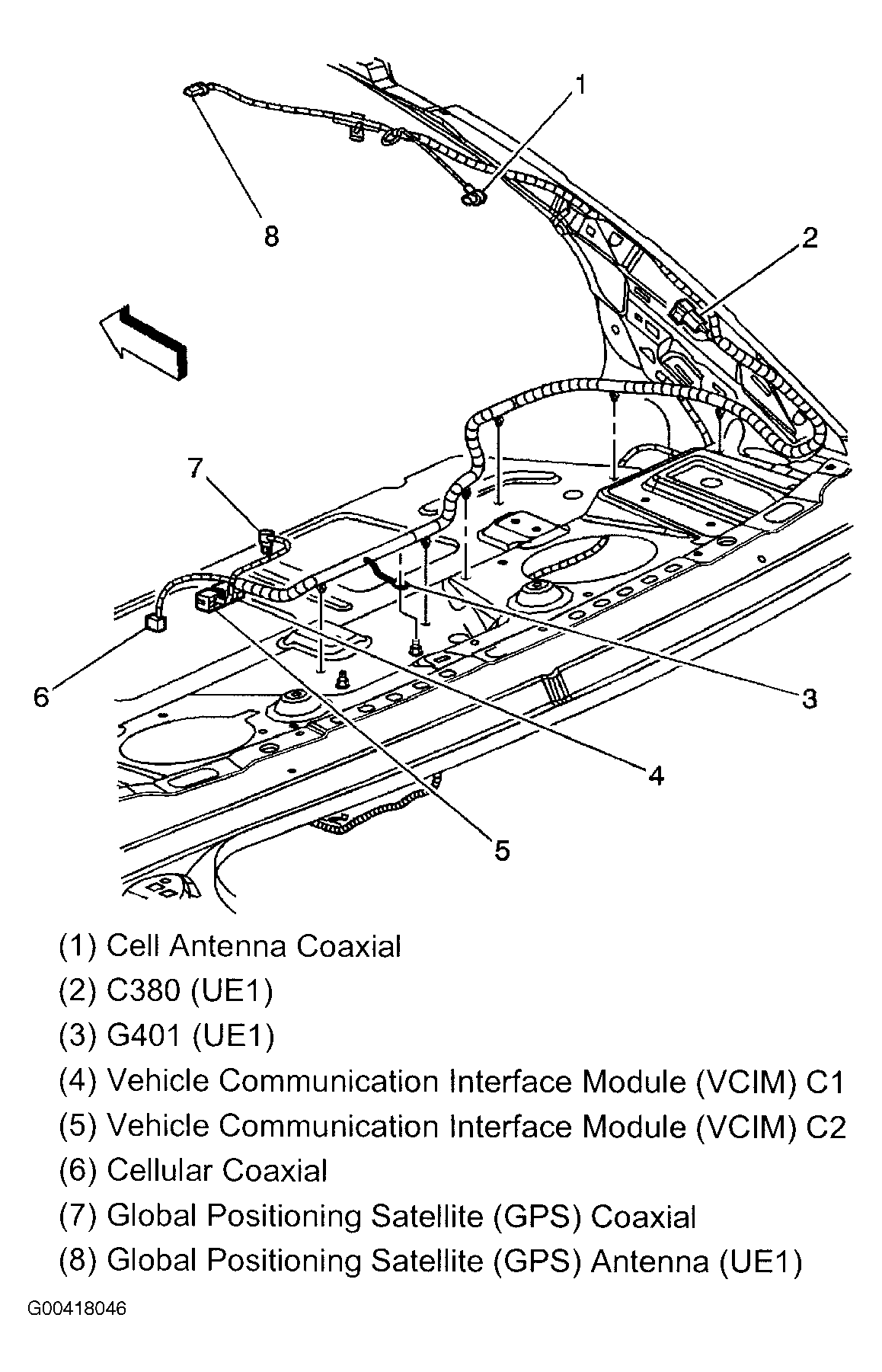

Fig 6: Rear Shelf
Courtesy of GENERAL MOTORS CORP.

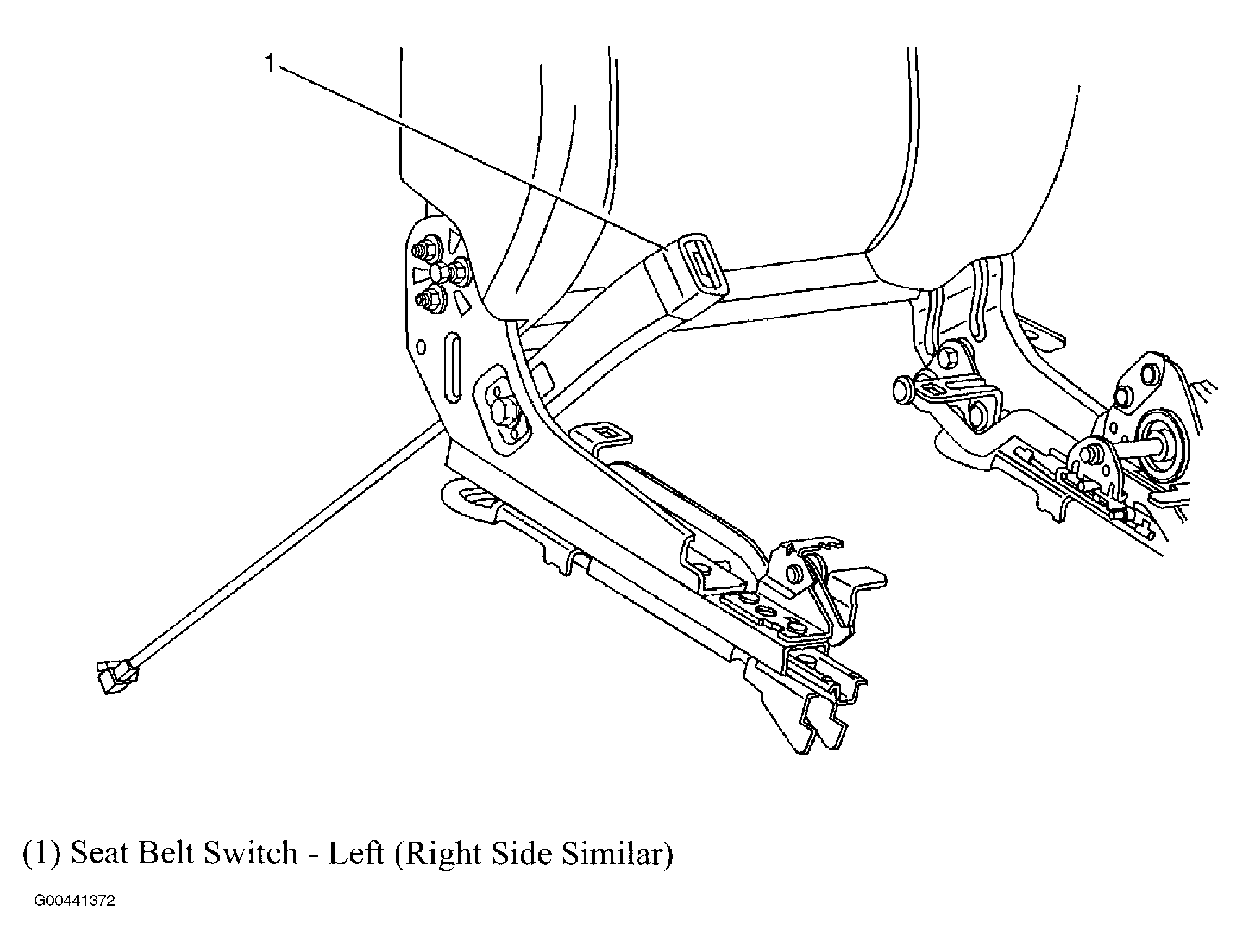

Fig 7: Base Of Left Front Seat (Right Side Similar)
Courtesy of GENERAL MOTORS CORP.

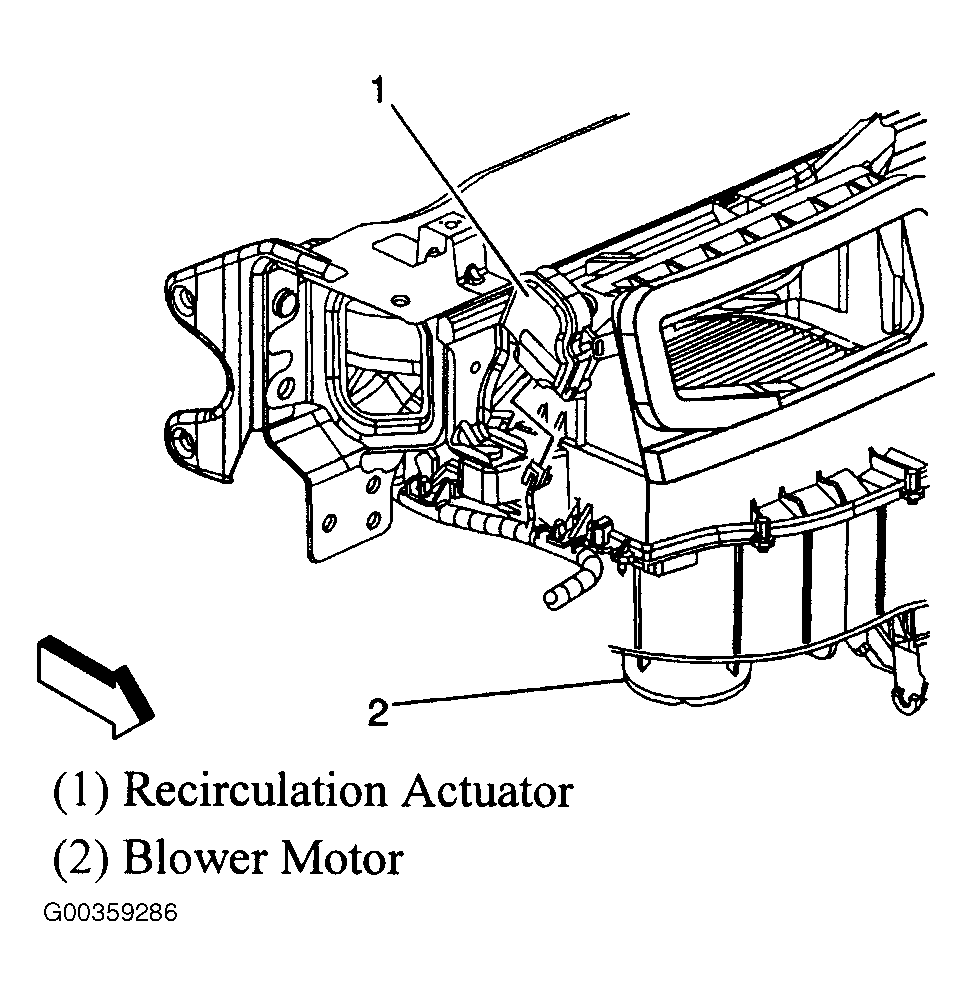

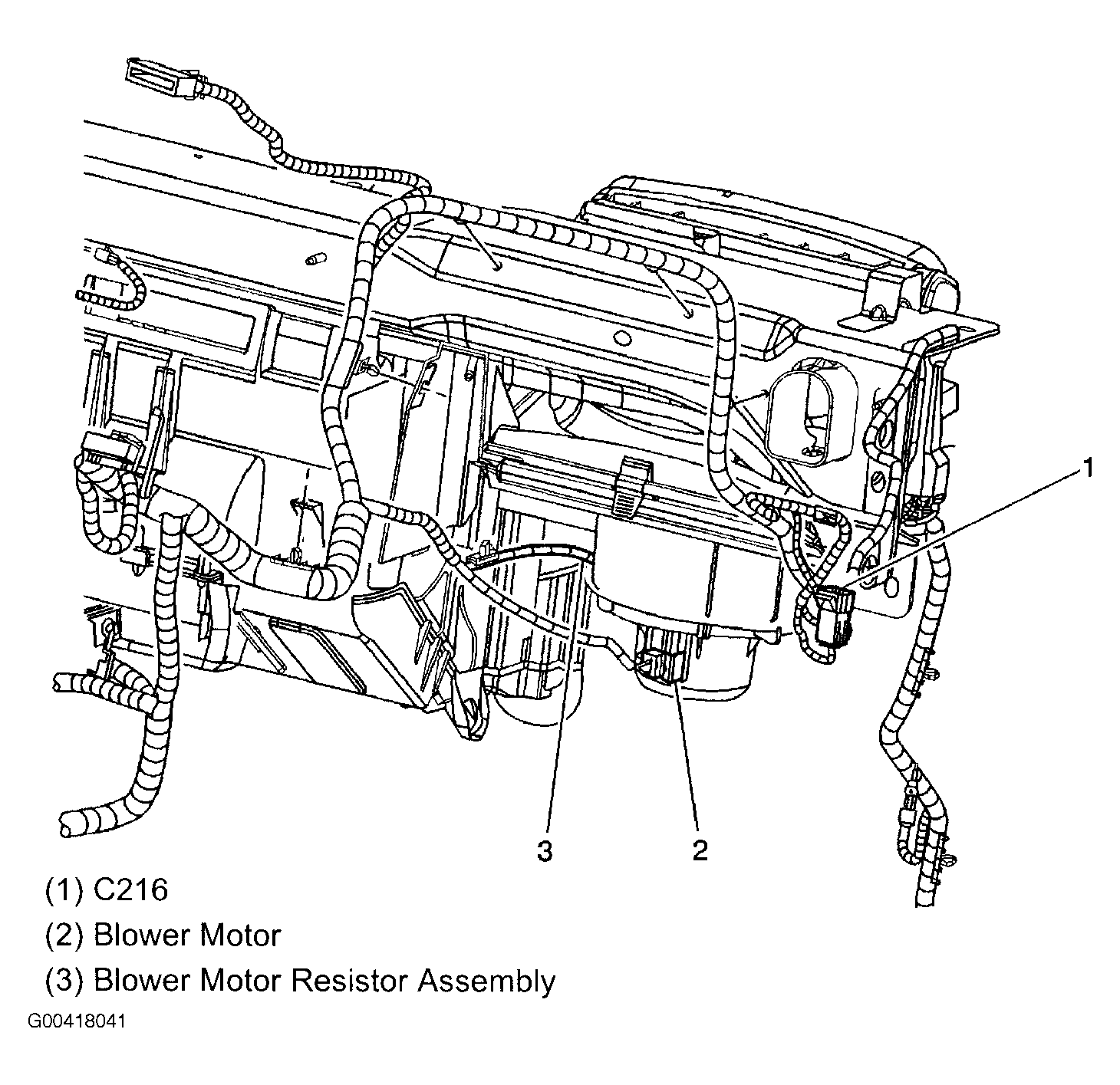

Fig 8: Right Side Of Dash
Courtesy of GENERAL MOTORS CORP.
Fig 9: Right Front Of Roof Rail
Courtesy of GENERAL MOTORS CORP.

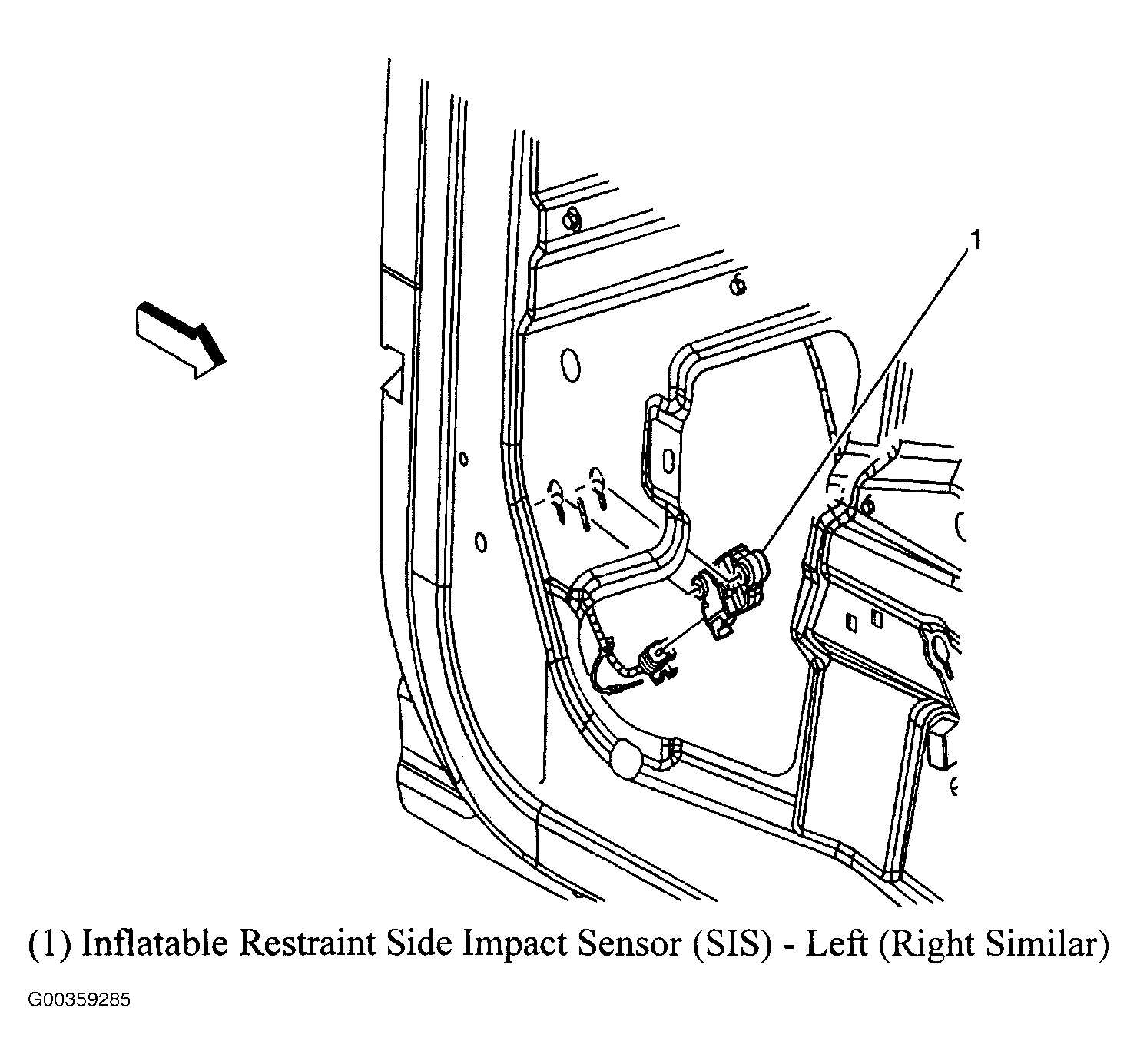

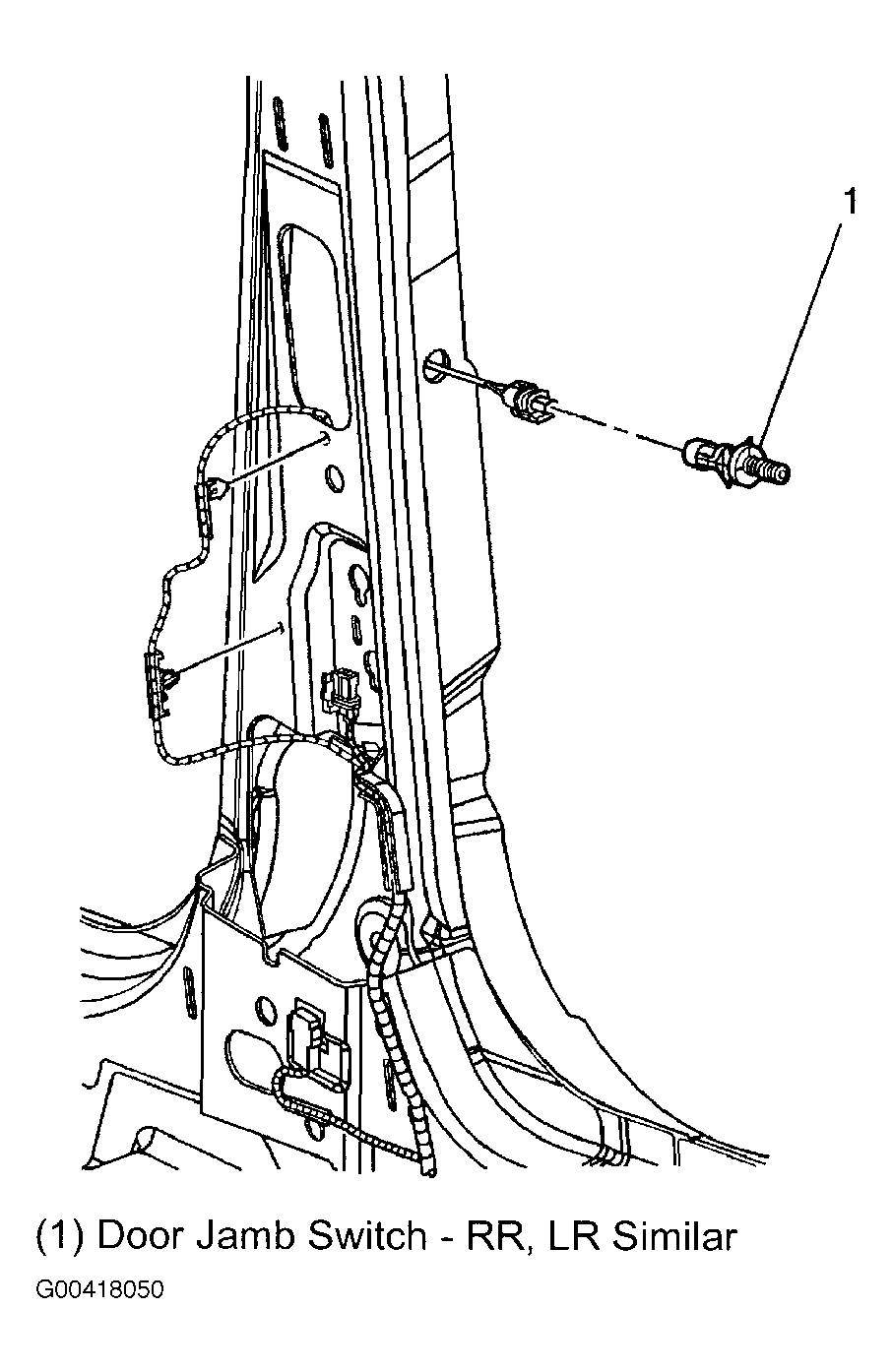

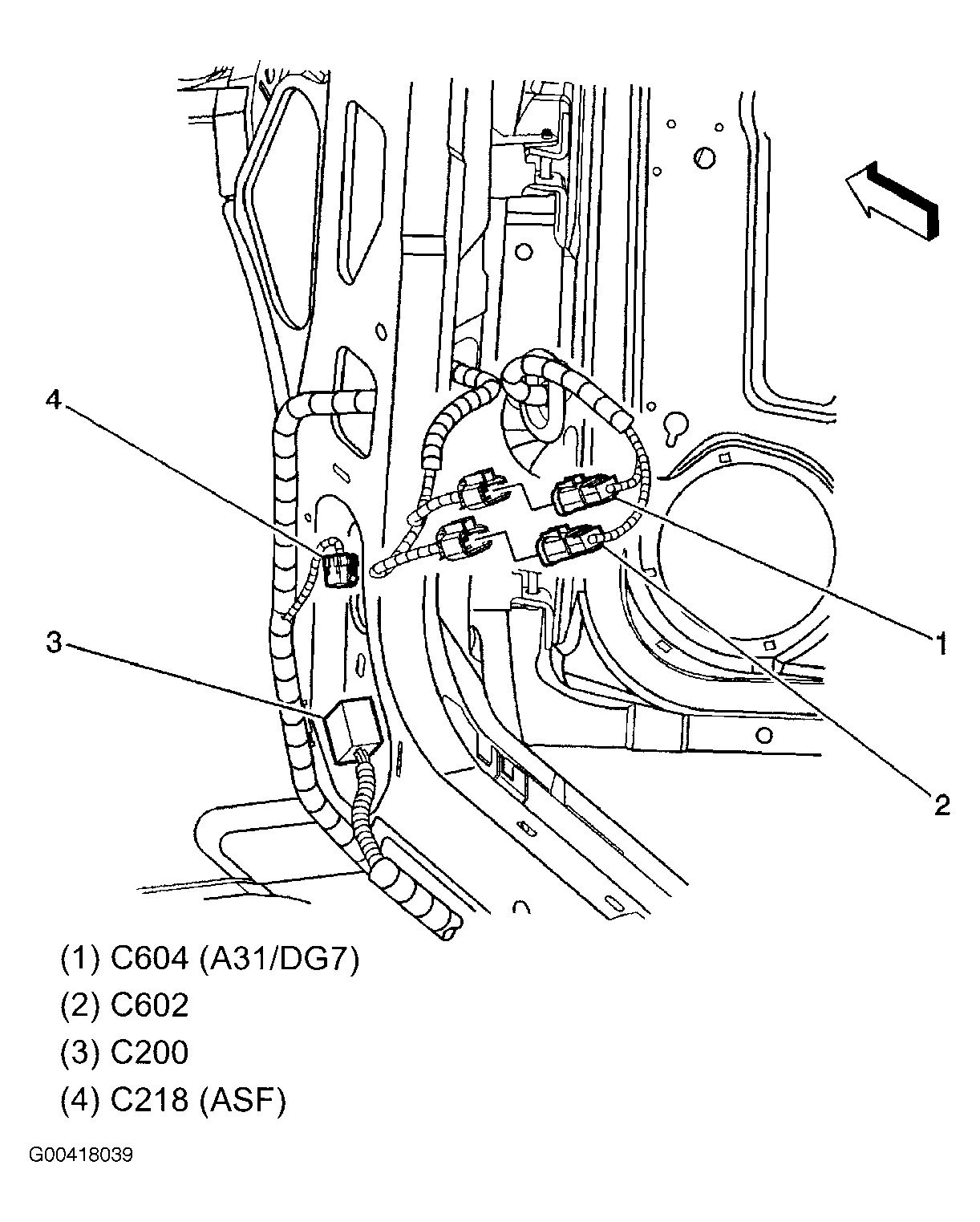

Fig 10: Right "B" Pillar (Left Similar)
Courtesy of GENERAL MOTORS CORP.

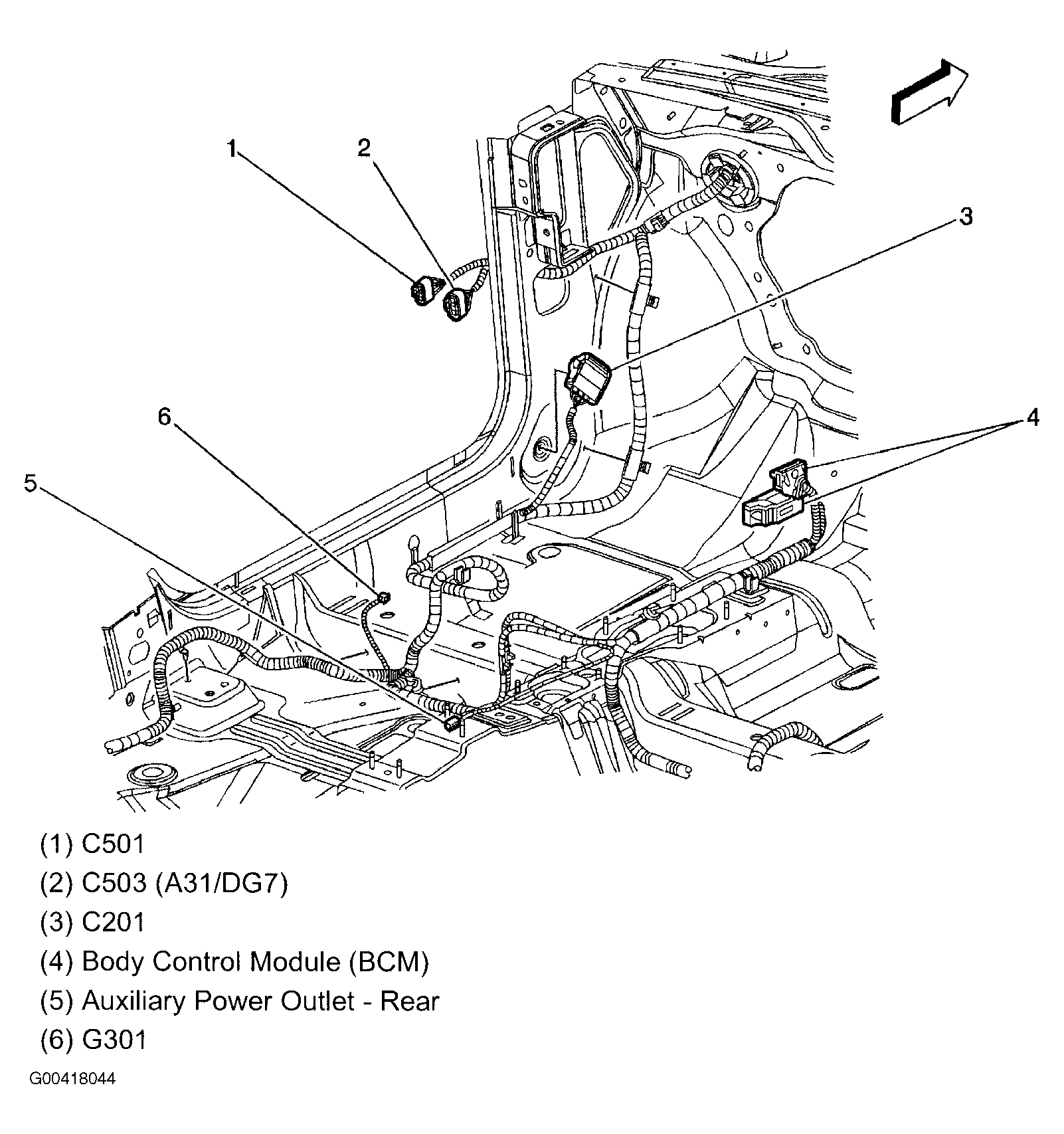

Fig 11: Right Center Of Passenger Compartment (Left Similar)
Courtesy of GENERAL MOTORS CORP.
Fig 12: Body Control Module (BCM)
Courtesy of GENERAL MOTORS CORP.

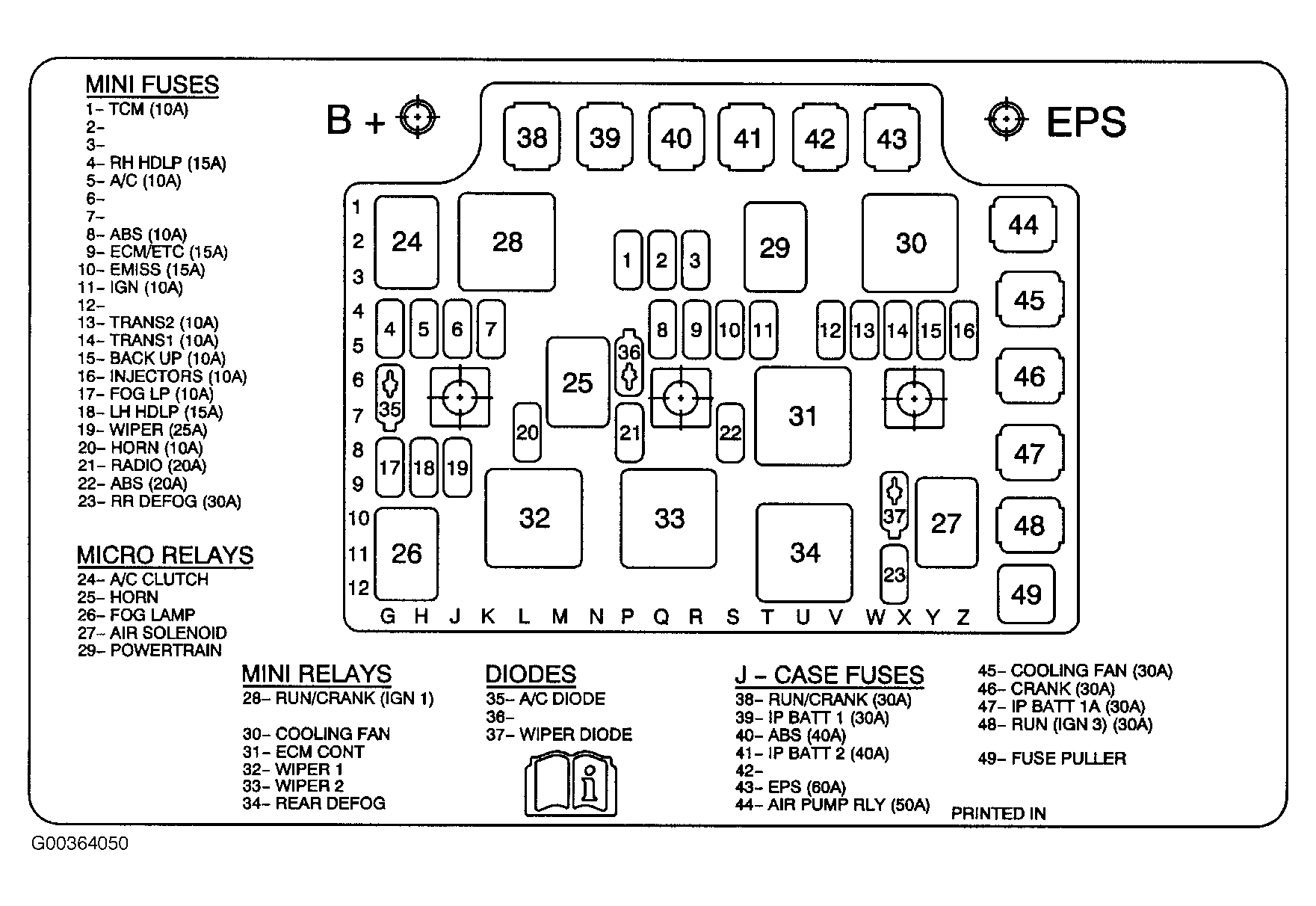

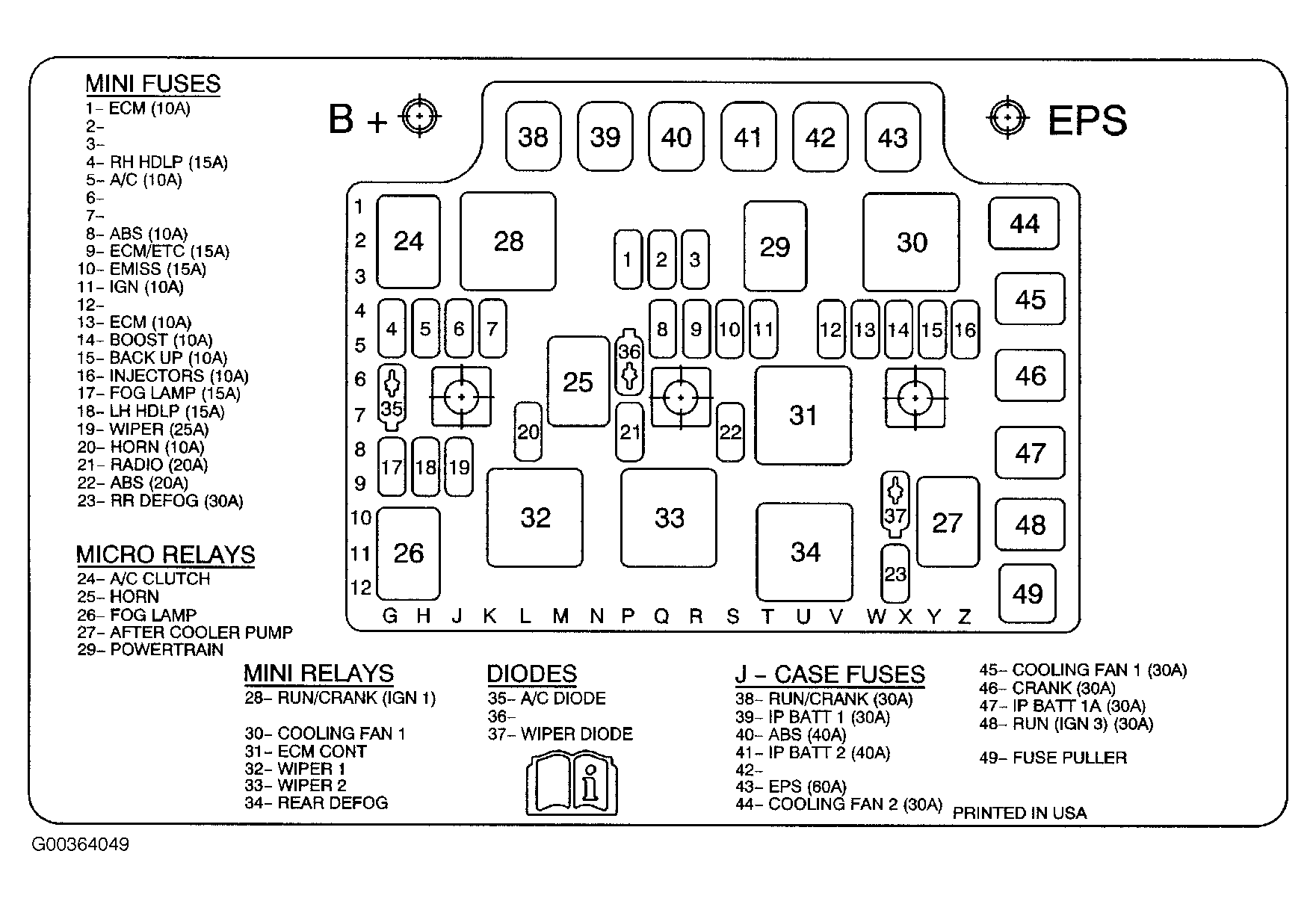

Fig 13: Fuse Block - Underhood (2.2L)
Courtesy of GENERAL MOTORS CORP.
Fig 14: Fuse Block - Underhood (2.0L)
Courtesy of GENERAL MOTORS CORP.
Fig 15: SIR Zone Identification Views (Sedan)
Courtesy of GENERAL MOTORS CORP.

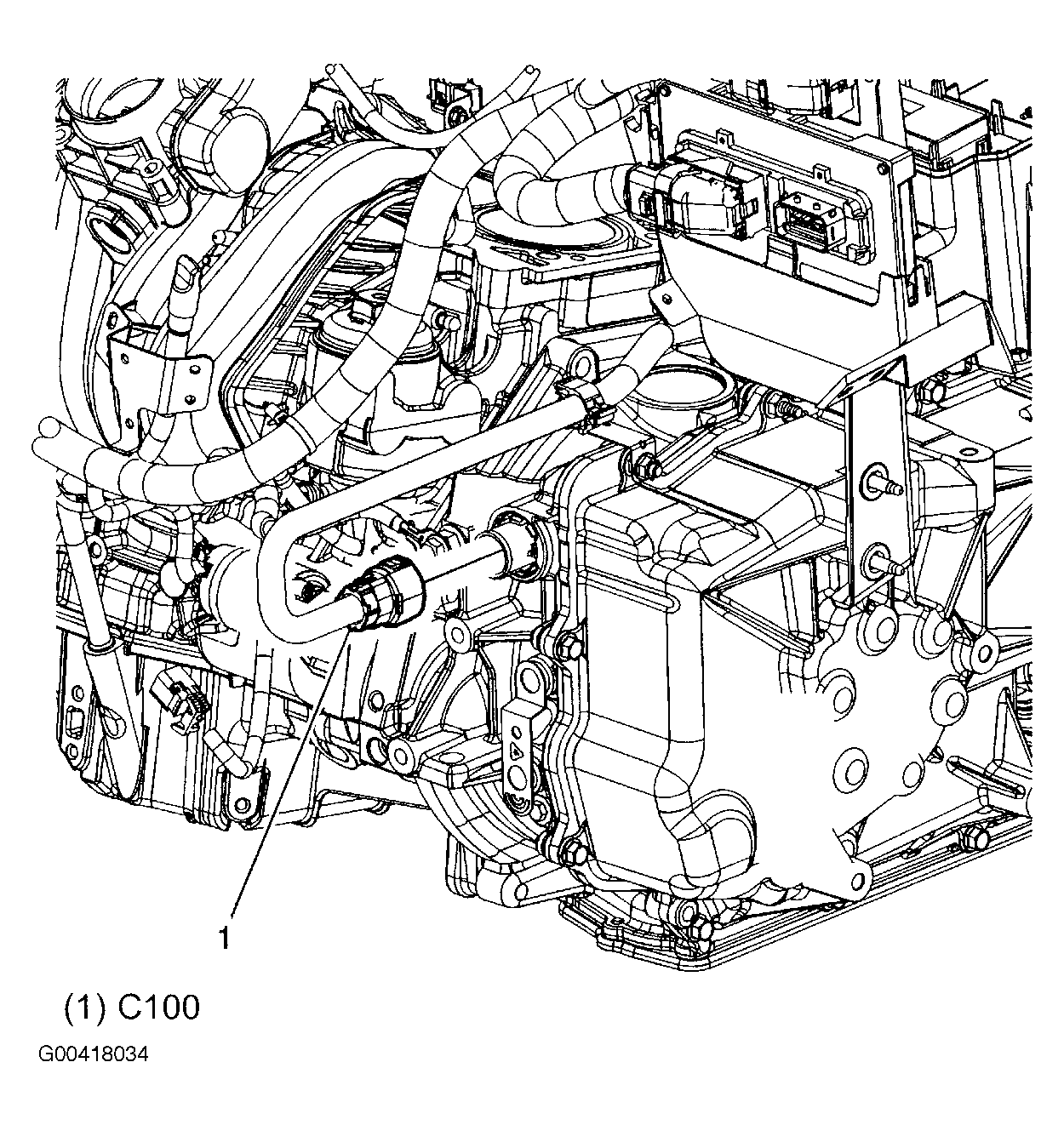

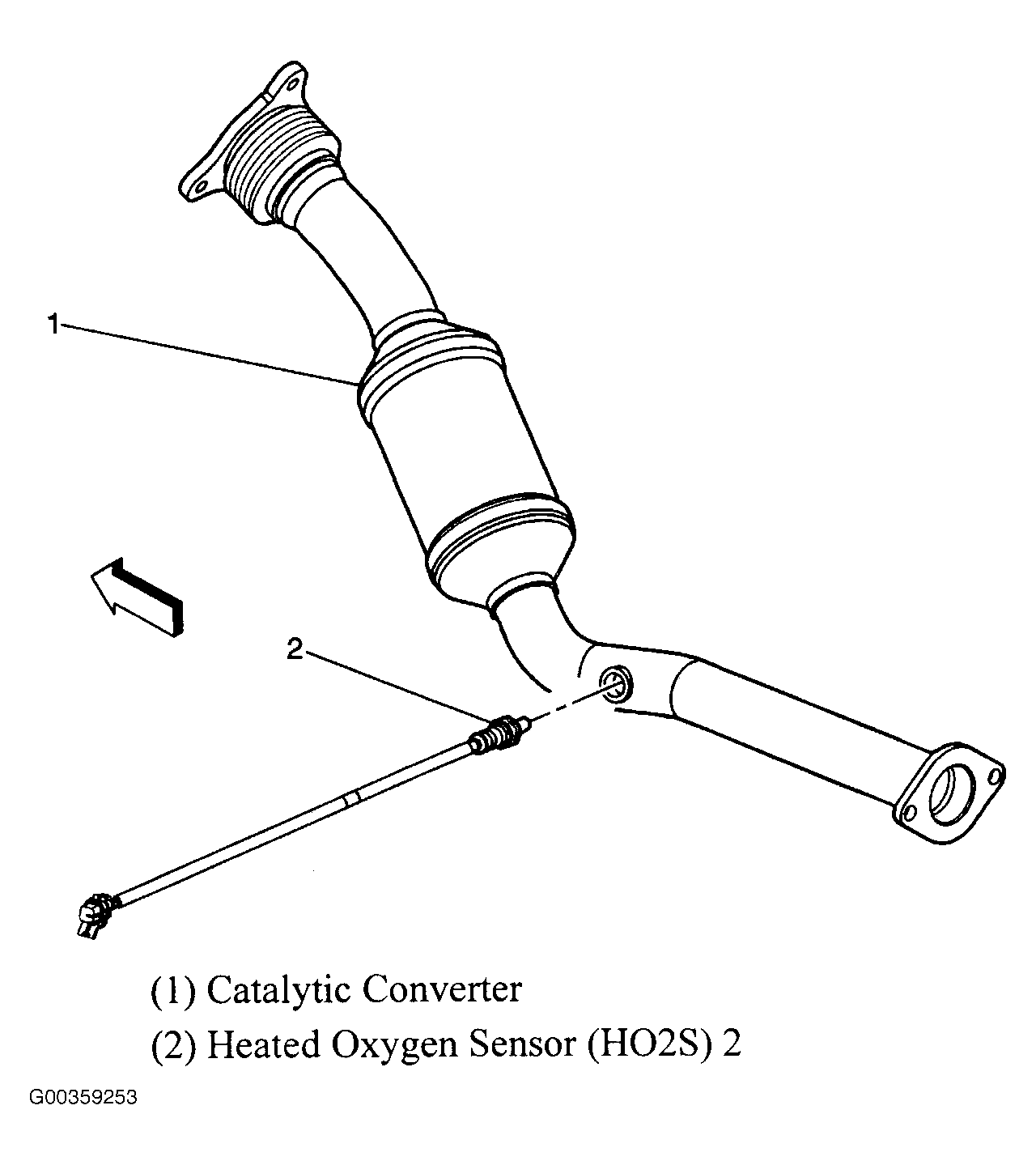

Fig 16: Rear Of Engine (2.0L)
Courtesy of GENERAL MOTORS CORP.

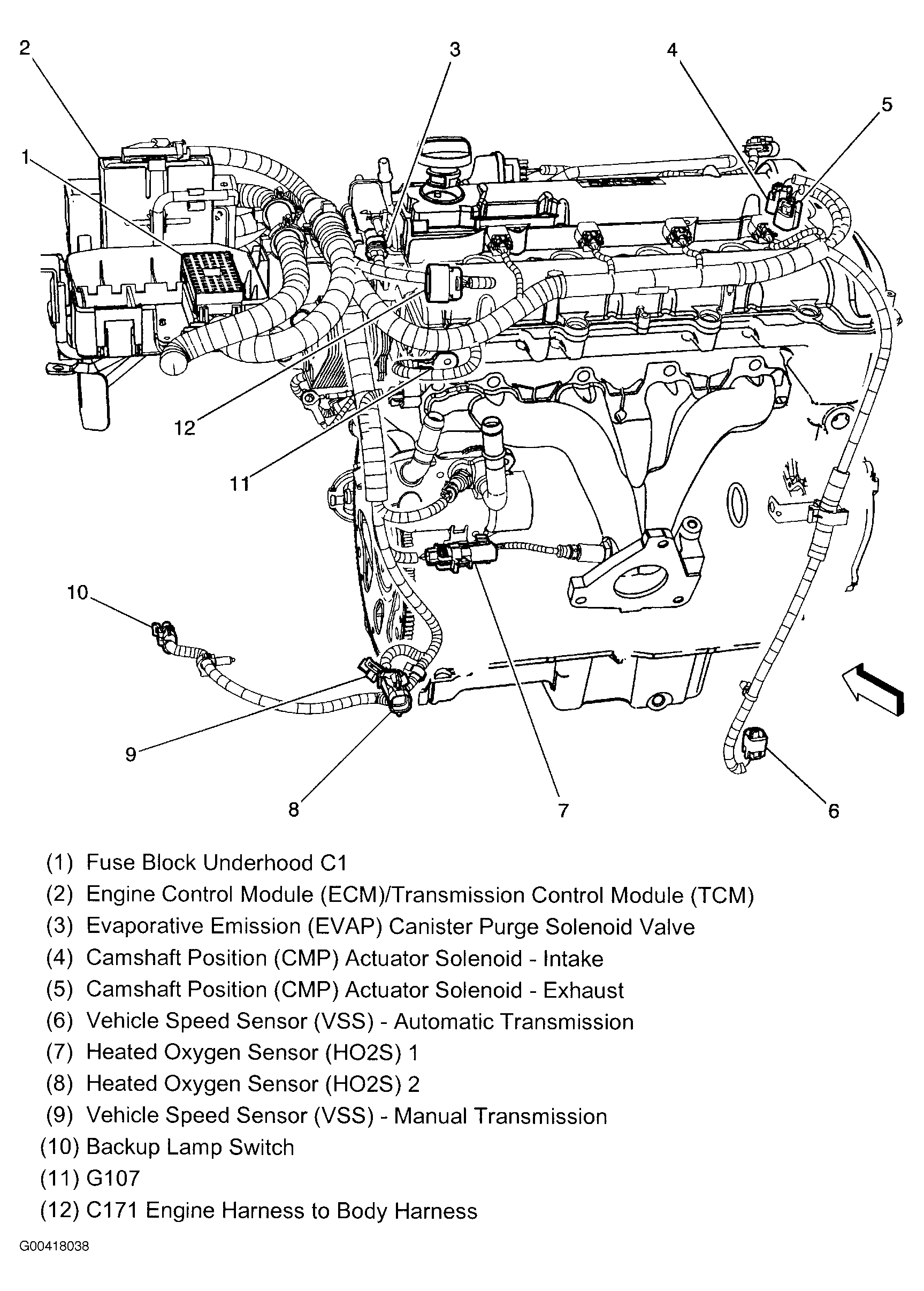

Fig 17: Left Side Of Engine (2.0L)
Courtesy of GENERAL MOTORS CORP.

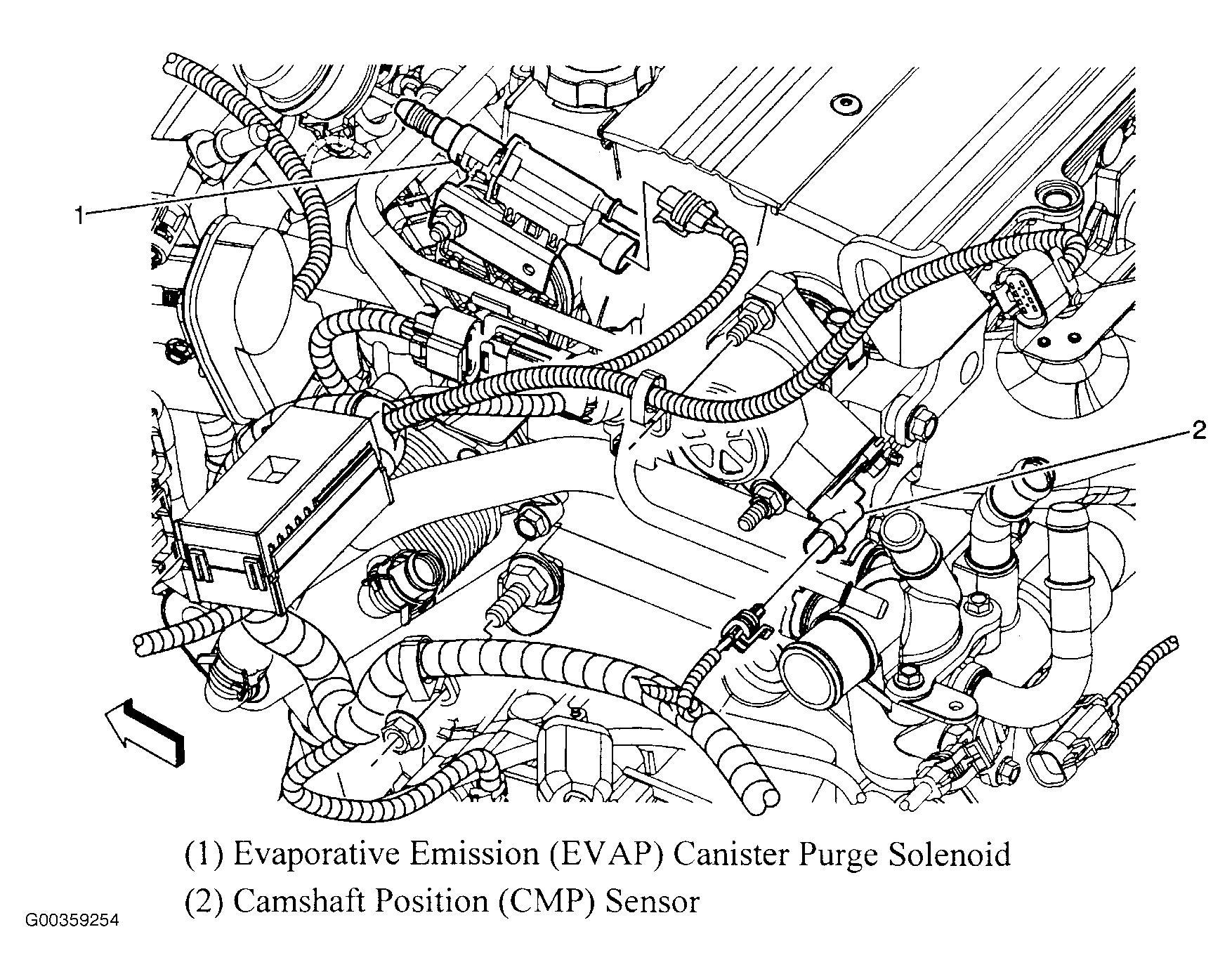

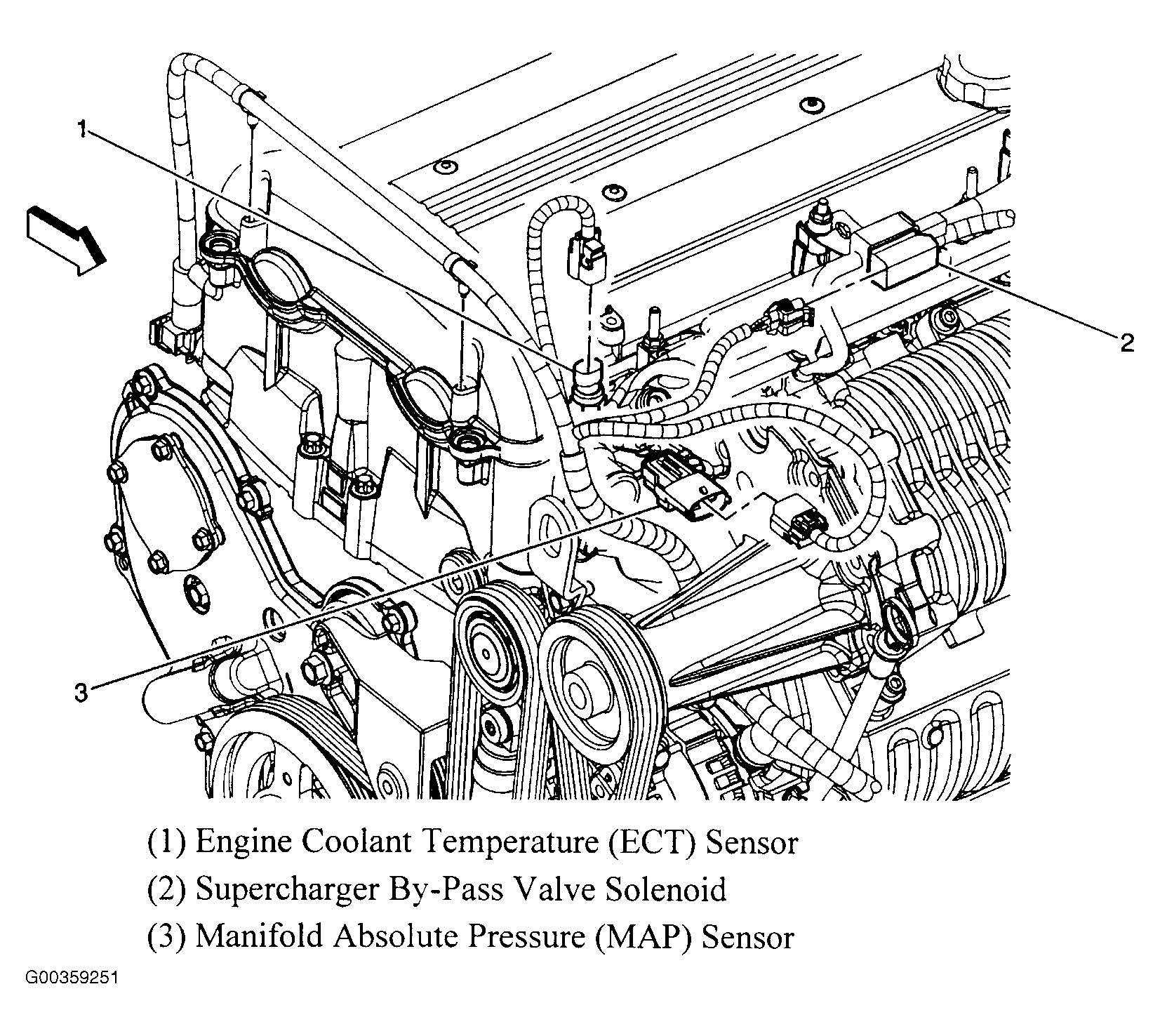

Fig 18: Top Of Engine (2.0L)
Courtesy of GENERAL MOTORS CORP.

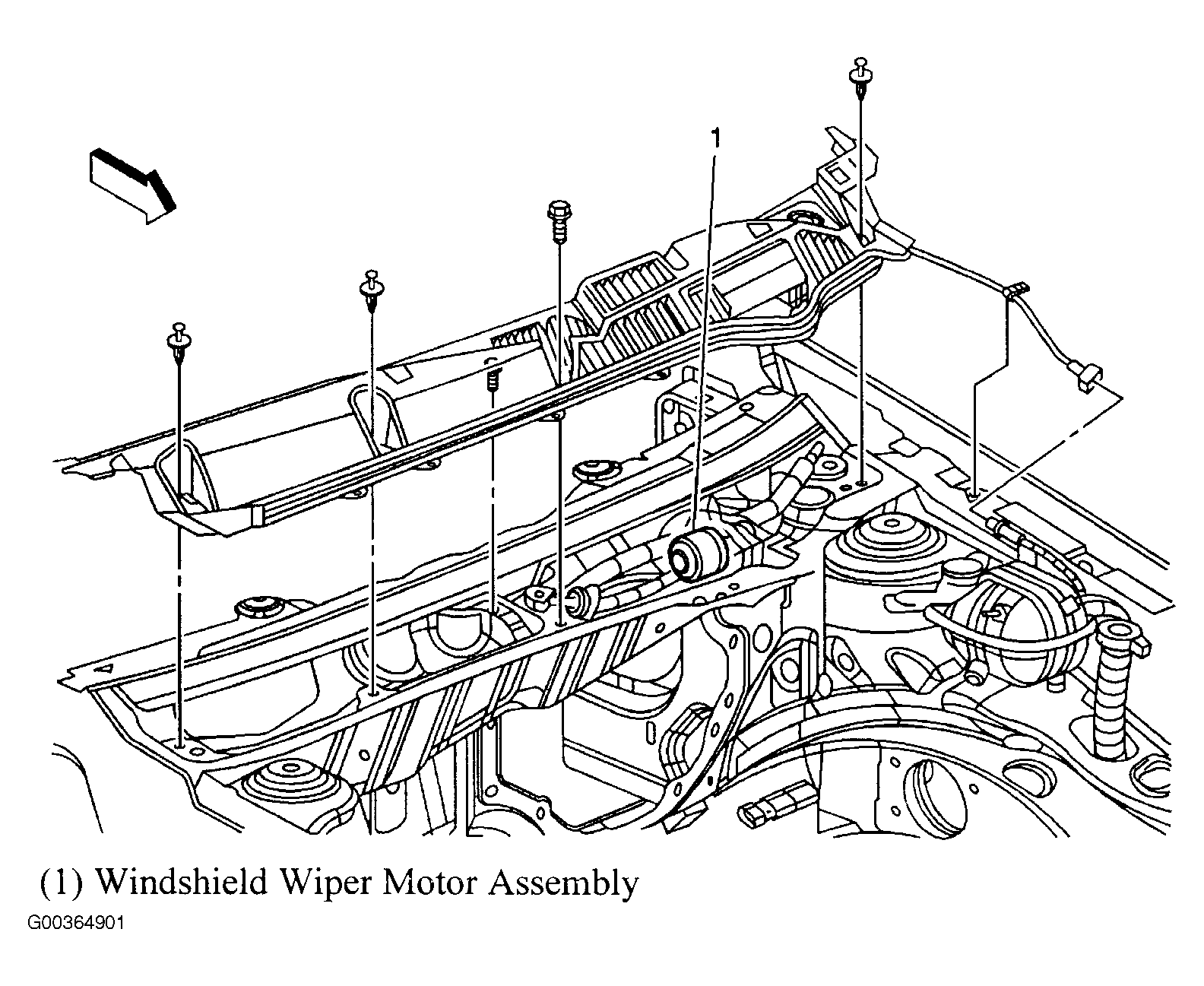

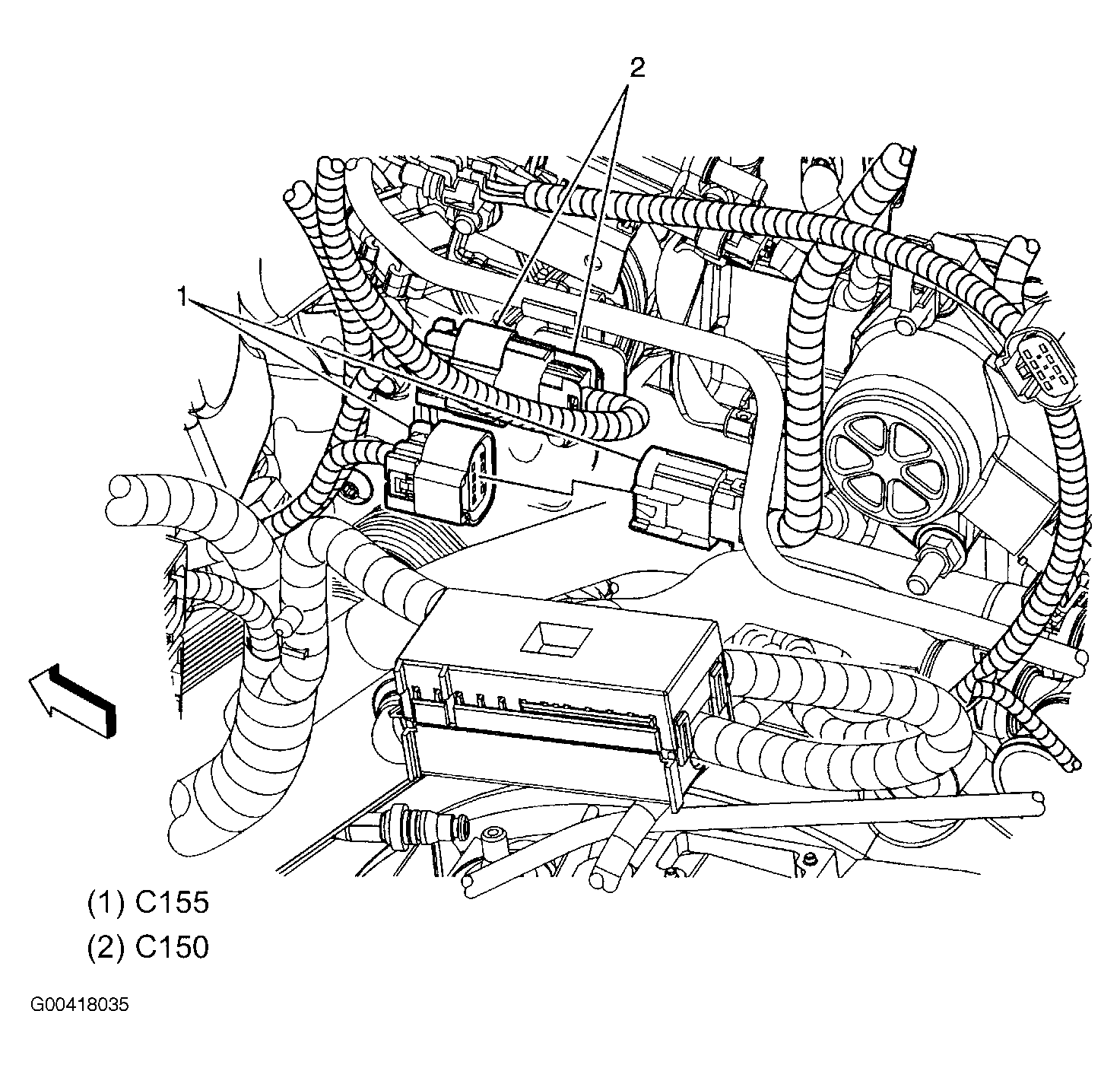

Fig 19: Rear Of Engine Compartment (2.0L)
Courtesy of GENERAL MOTORS CORP.

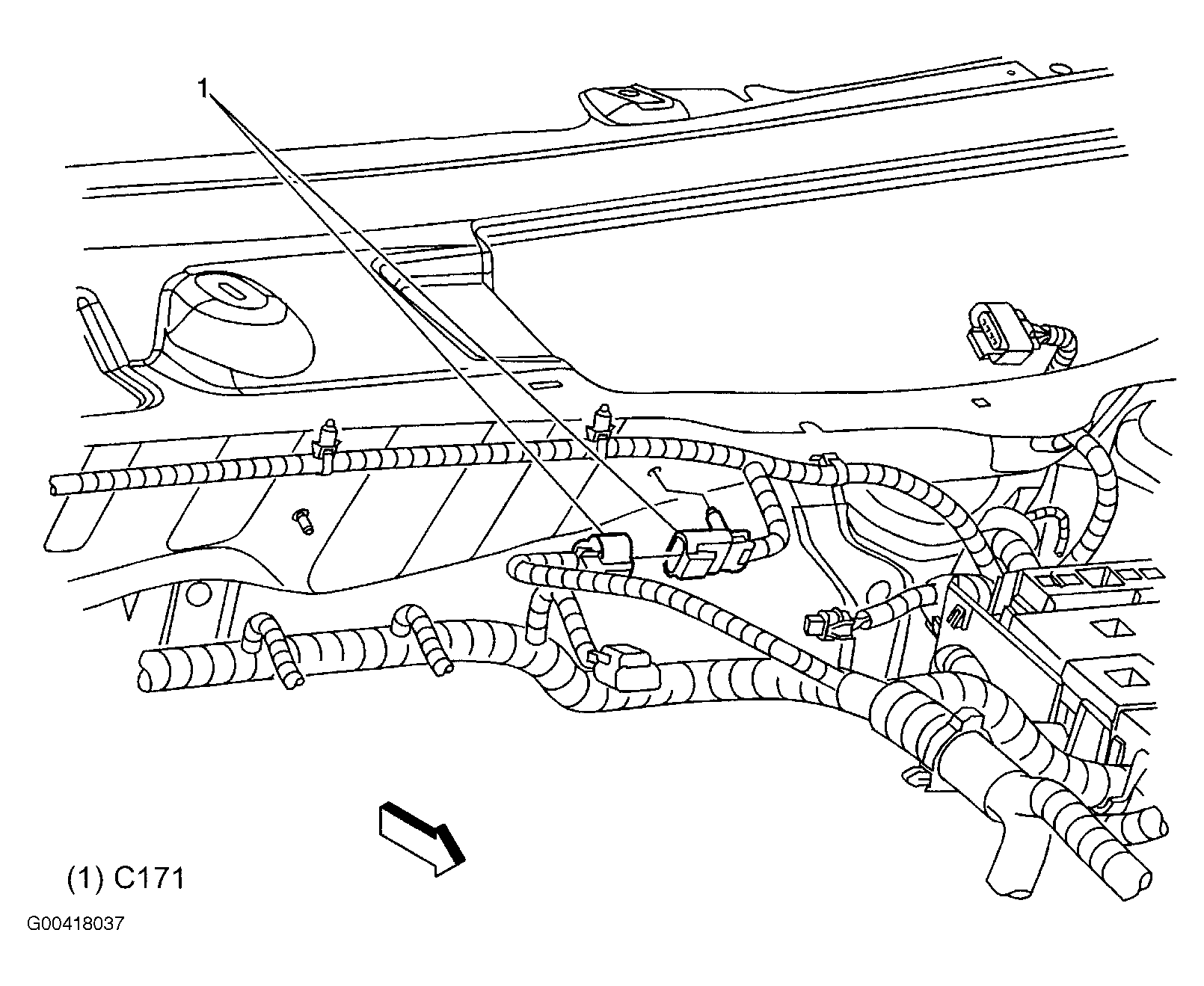

Fig 20: Rear Of Engine Compartment (2.0L)
Courtesy of GENERAL MOTORS CORP.

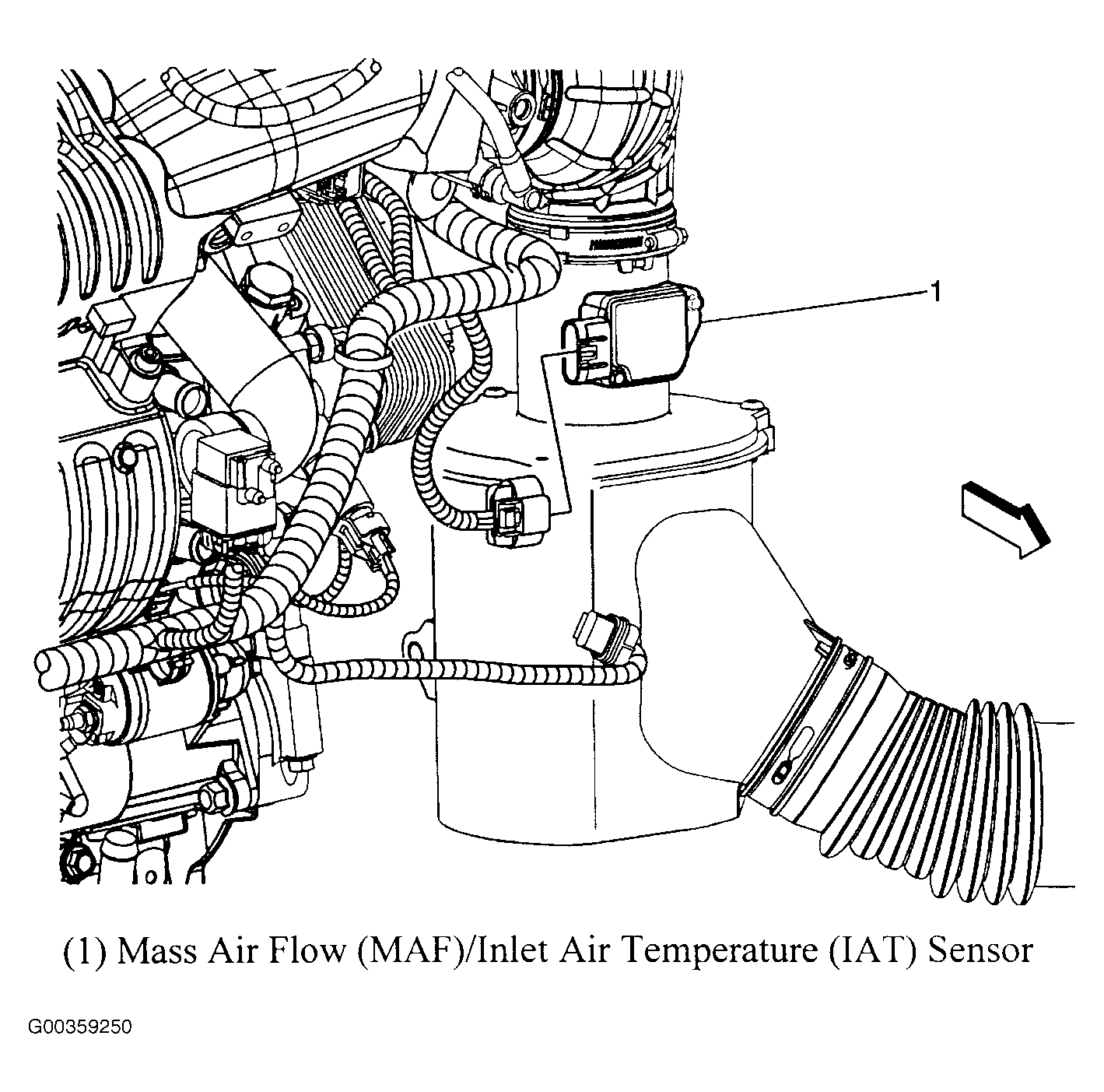

Fig 21: Left Side Of Engine Compartment (2.0L)
Courtesy of GENERAL MOTORS CORP.
Fig 22: Top Left Side Of Engine (2.0L)
Courtesy of GENERAL MOTORS CORP.

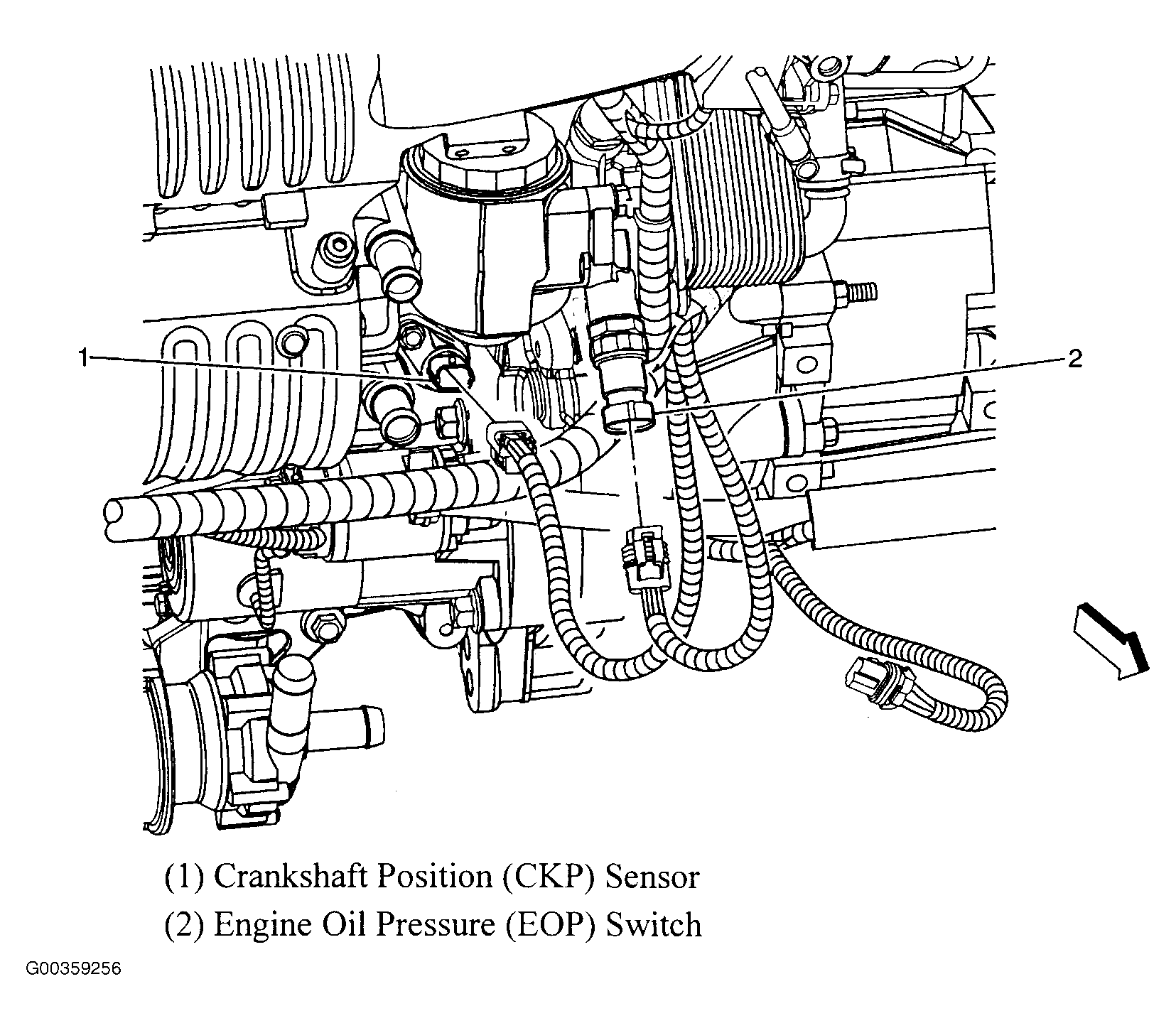

Fig 23: Lower Rear Of Engine (2.0L)
Courtesy of GENERAL MOTORS CORP.

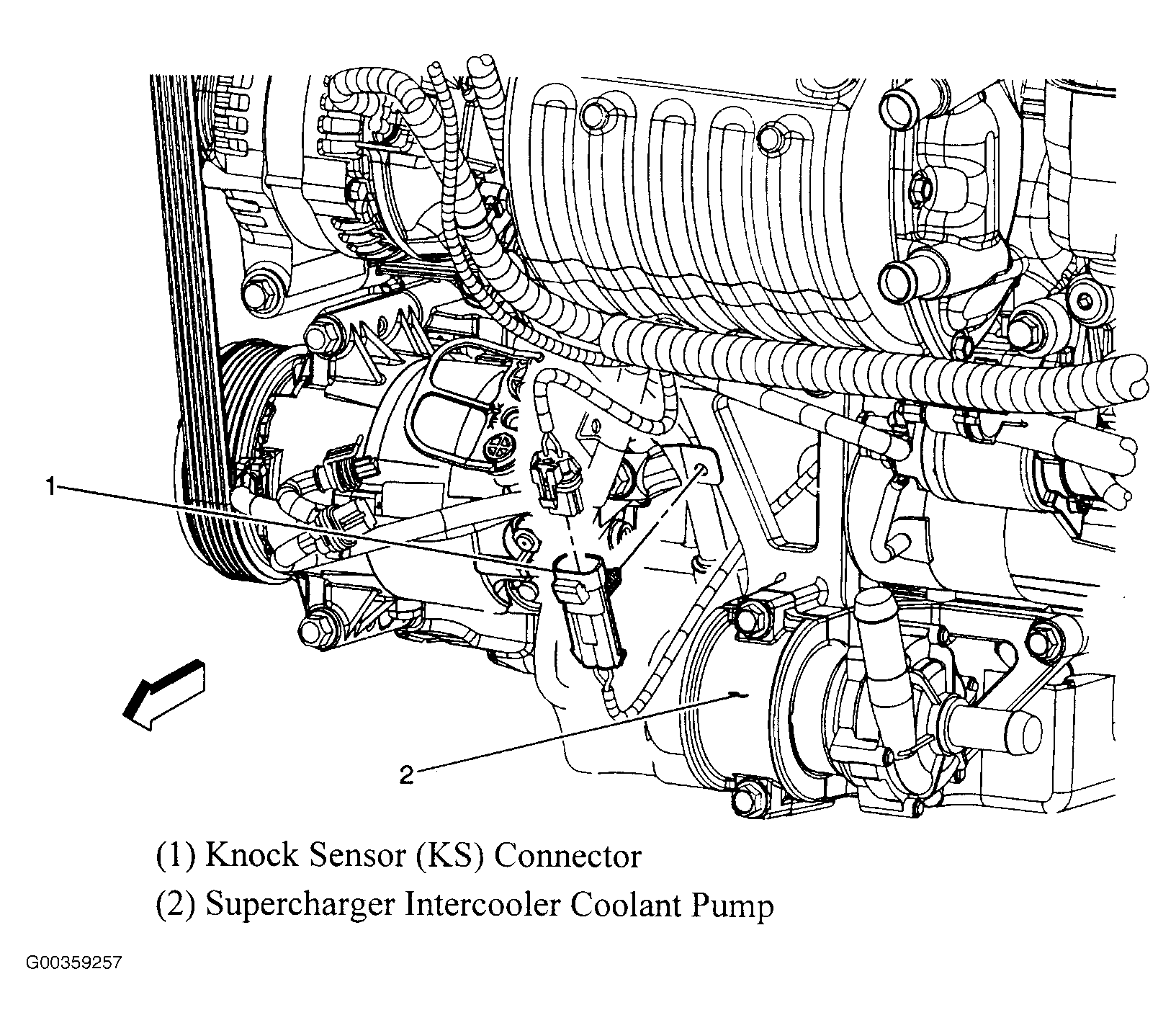

Fig 24: Front Of Engine (2.0L)
Courtesy of GENERAL MOTORS CORP.
Fig 25: Below Left Side Of Dash
Courtesy of GENERAL MOTORS CORP.

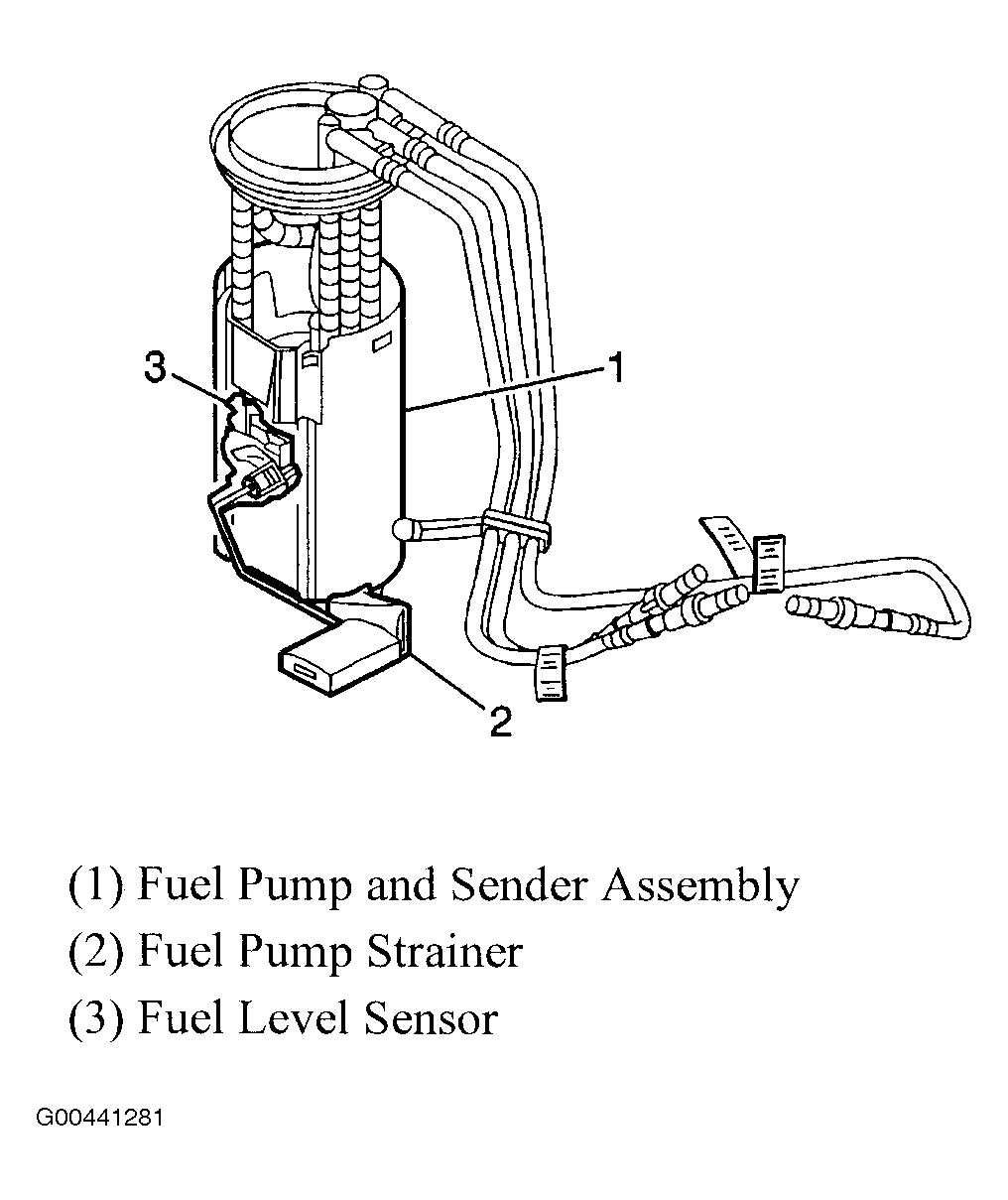

Fig 26: Top Of Fuel Tank
Courtesy of GENERAL MOTORS CORP.

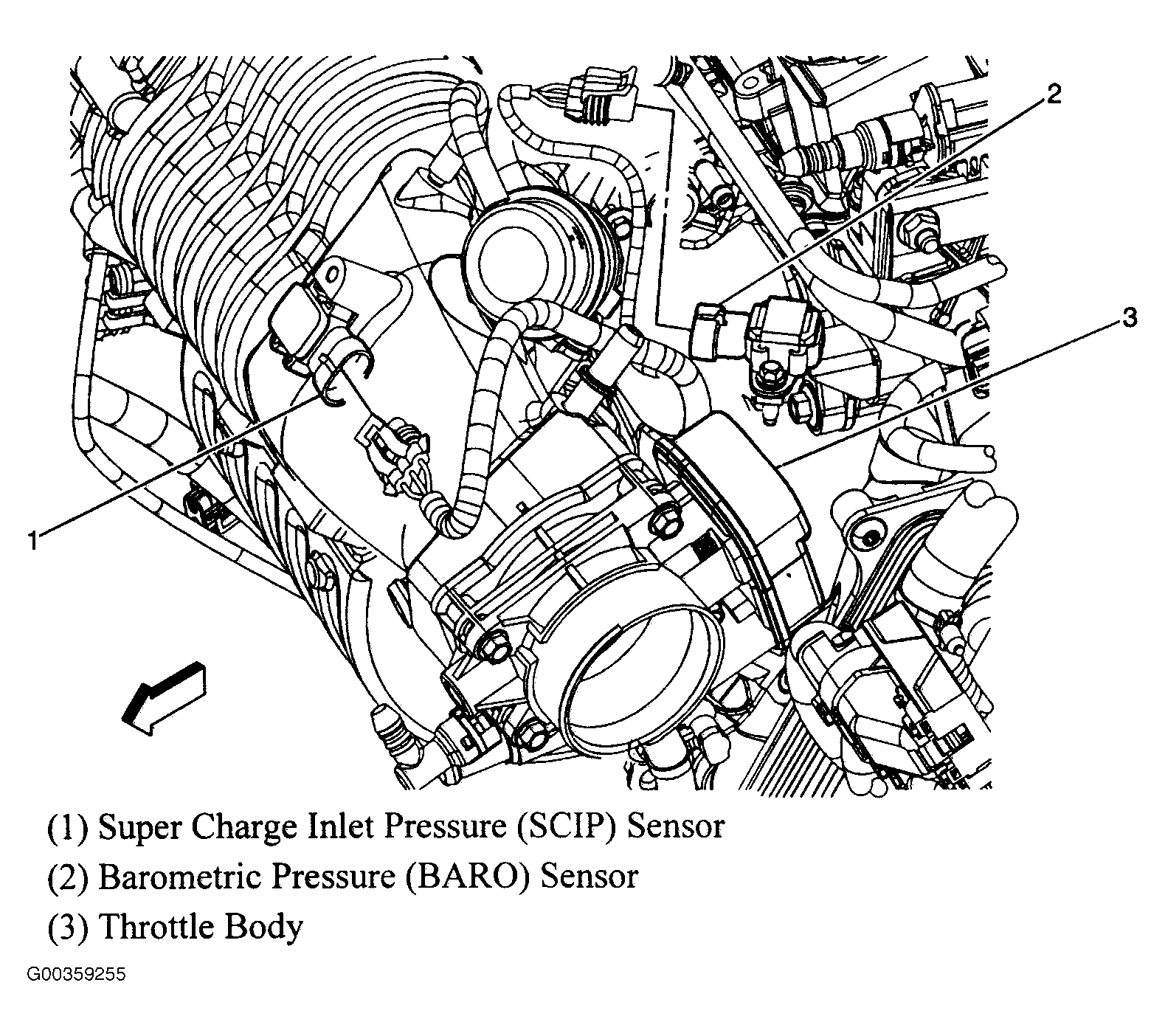

Fig 27: Top Of Engine (2.0L)
Courtesy of GENERAL MOTORS CORP.
Fig 28: Top Left Of Engine (2.0L)
Courtesy of GENERAL MOTORS CORP.

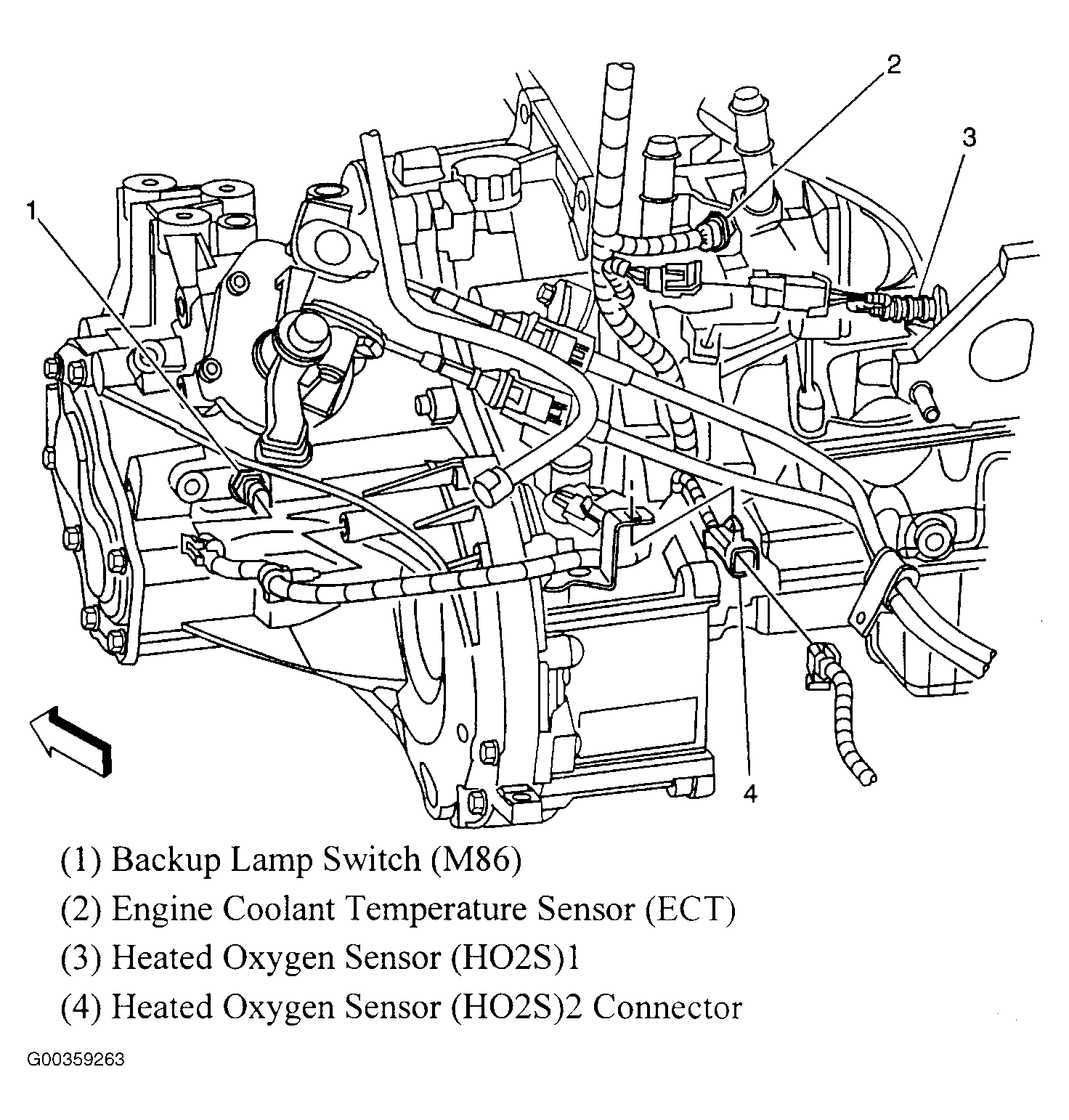

Fig 29: Left Side Of Engine (2.2L)
Courtesy of GENERAL MOTORS CORP.
Fig 30: Right Side Of Engine/Transmission (2.2L)
Courtesy of GENERAL MOTORS CORP.

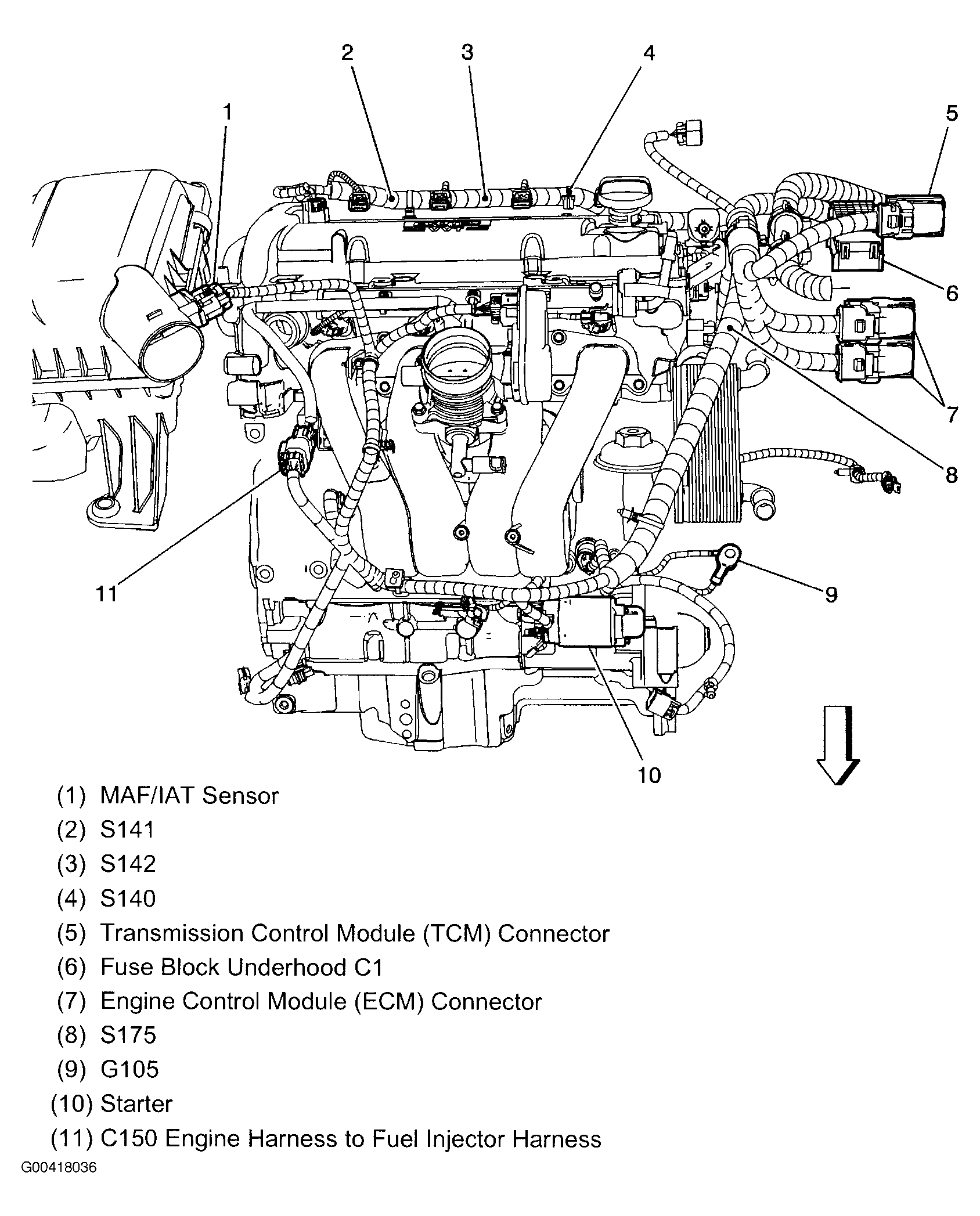

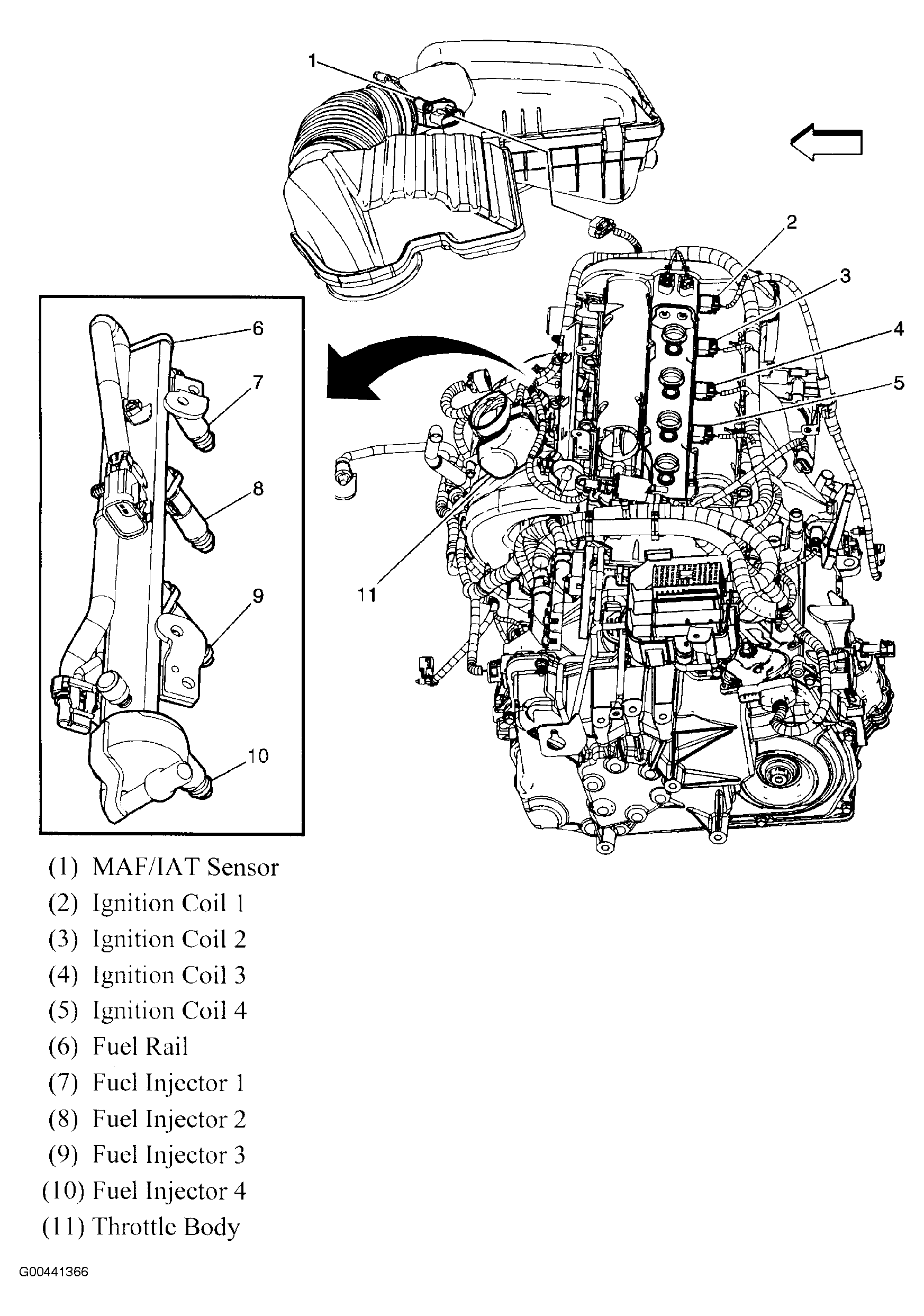

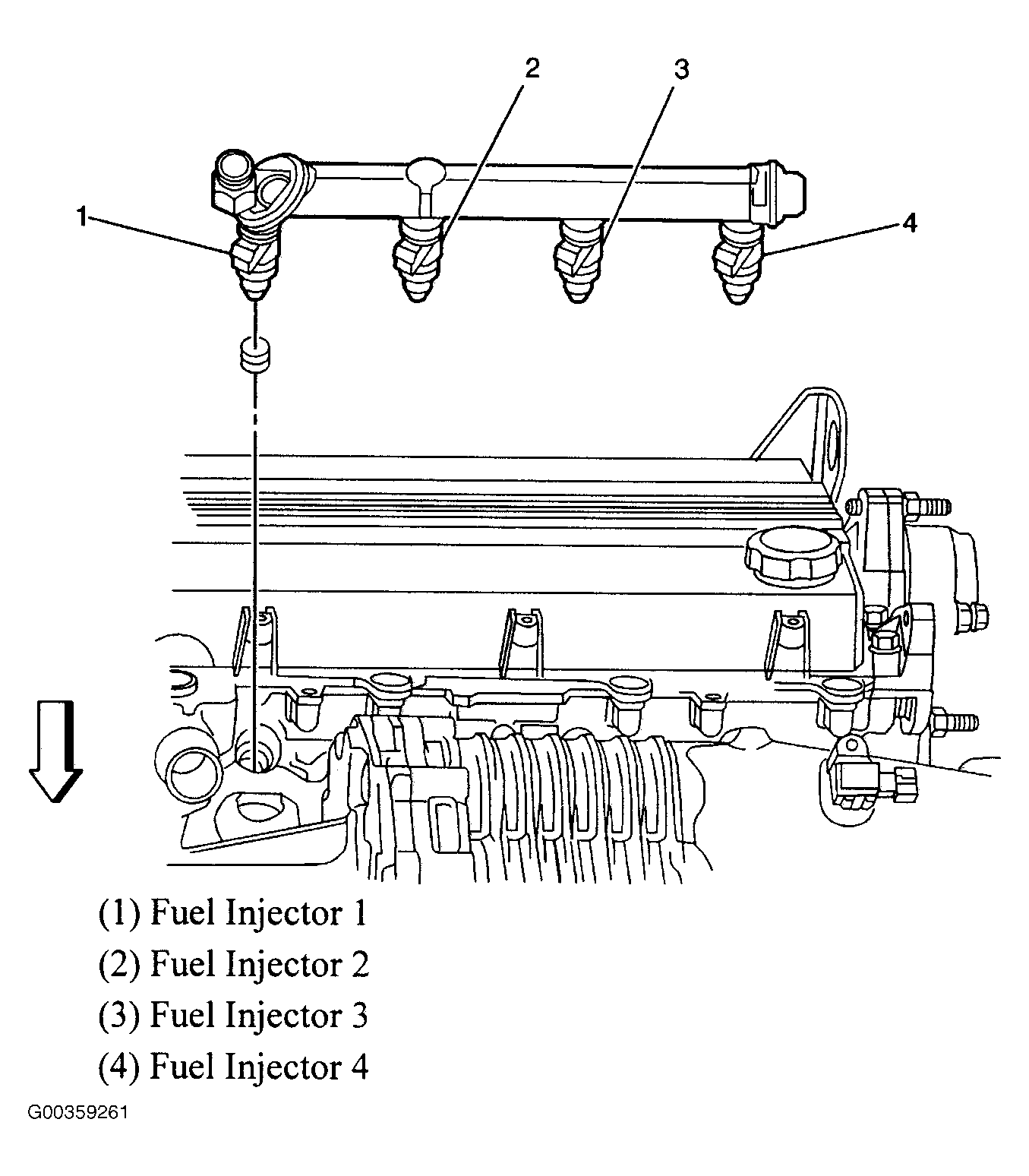

Fig 31: Top Of Engine (2.2L)
Courtesy of GENERAL MOTORS CORP.

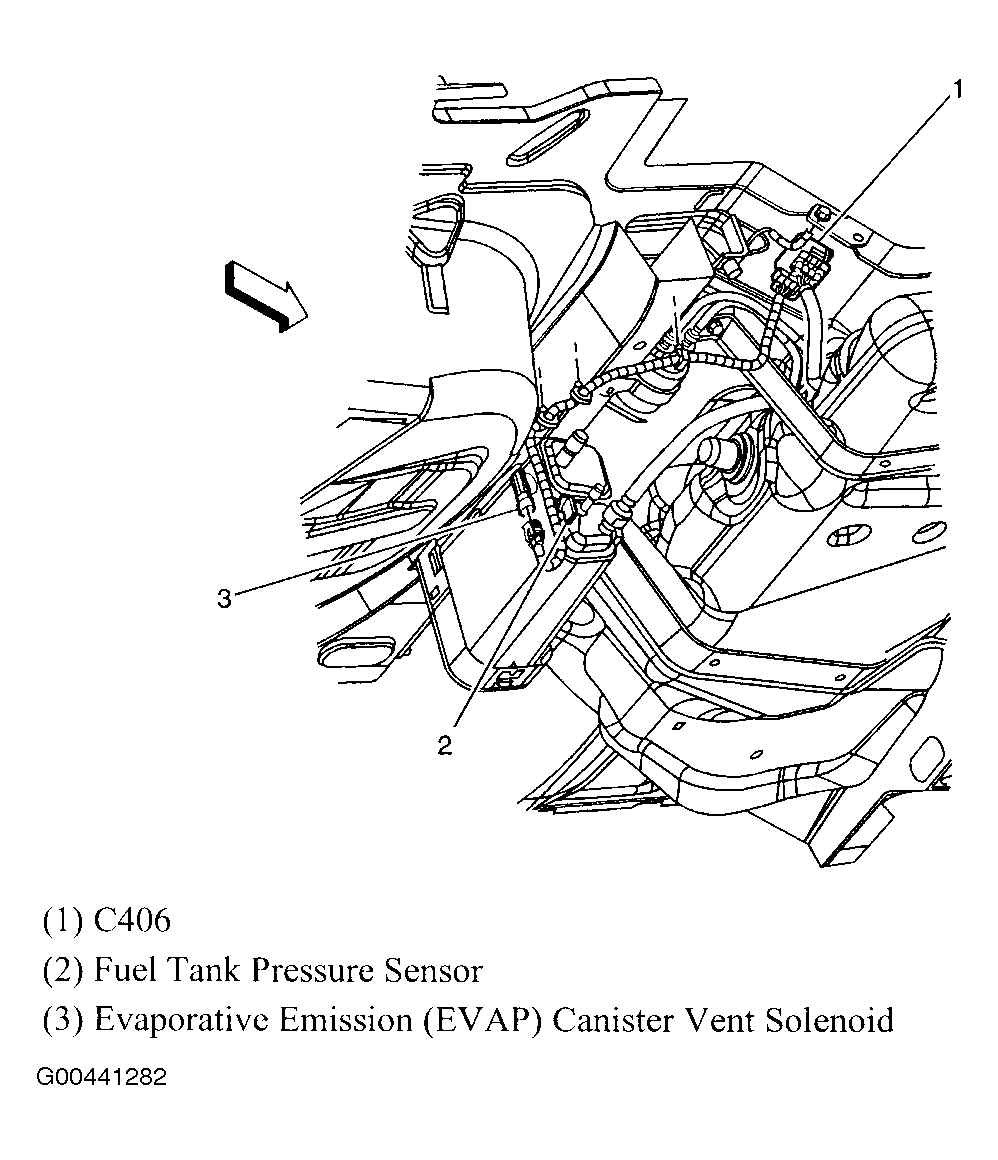

Fig 32: Behind Fuel Tank
Courtesy of GENERAL MOTORS CORP.

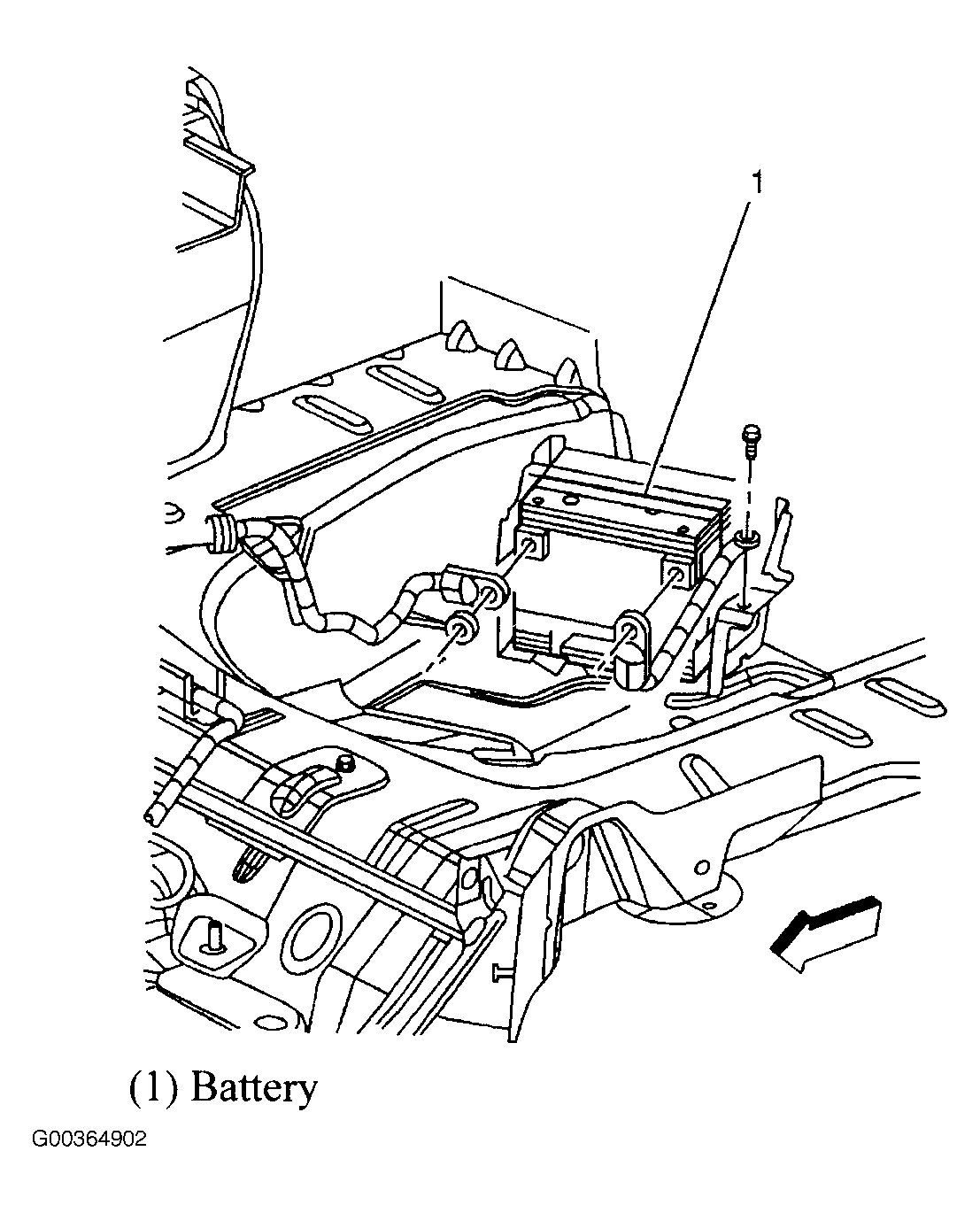

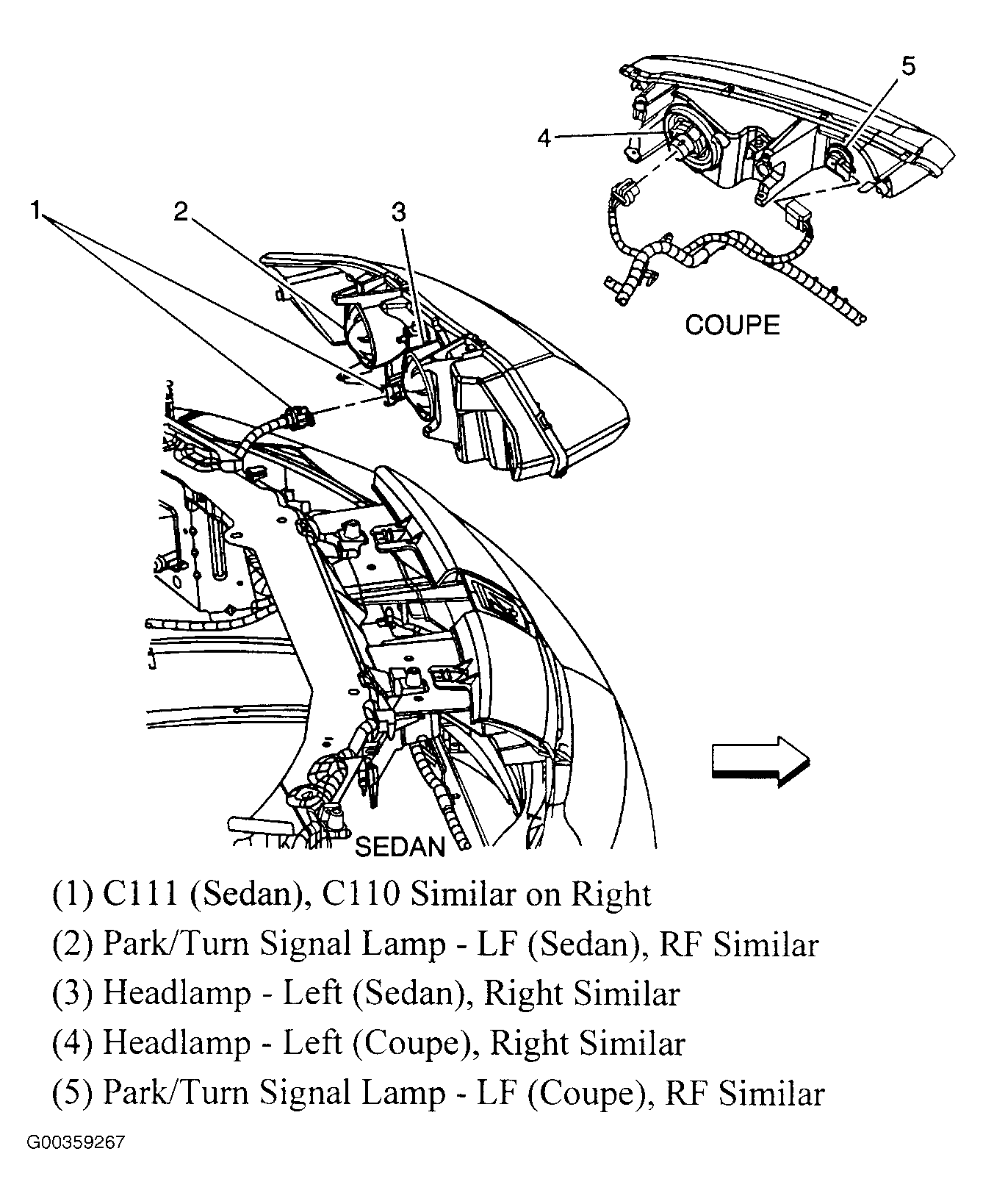

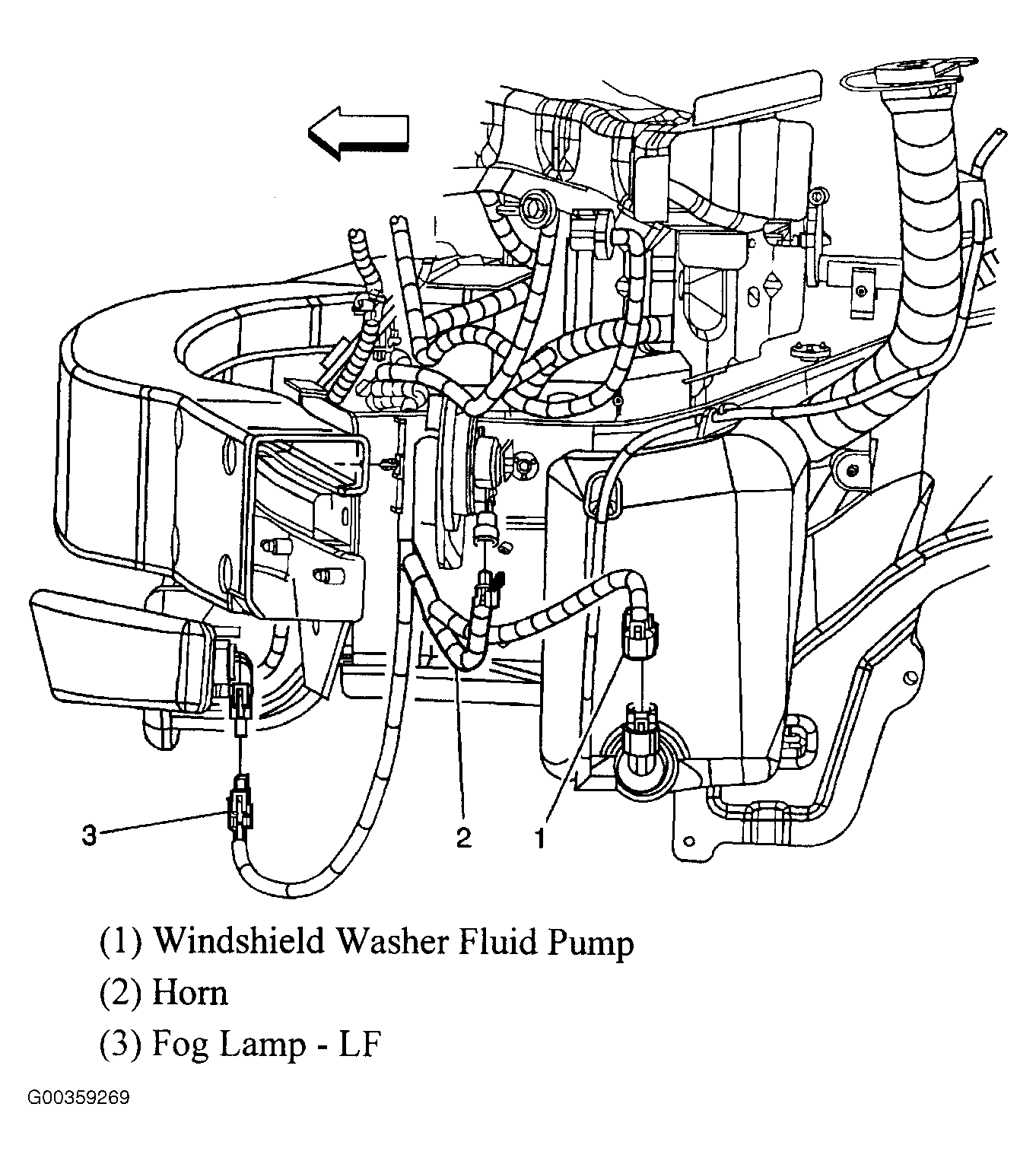

Fig 33: Left Front Of Vehicle
Courtesy of GENERAL MOTORS CORP.

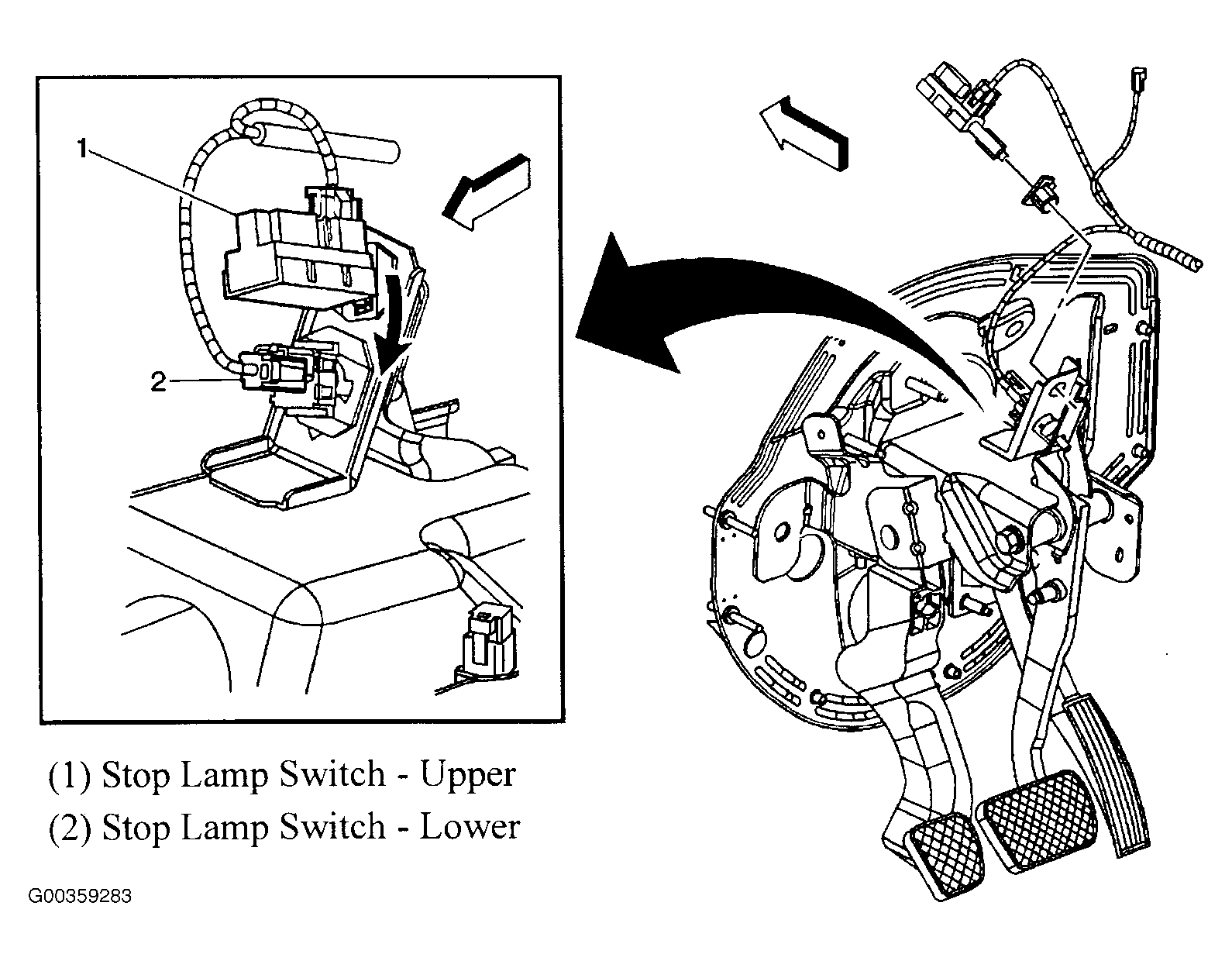

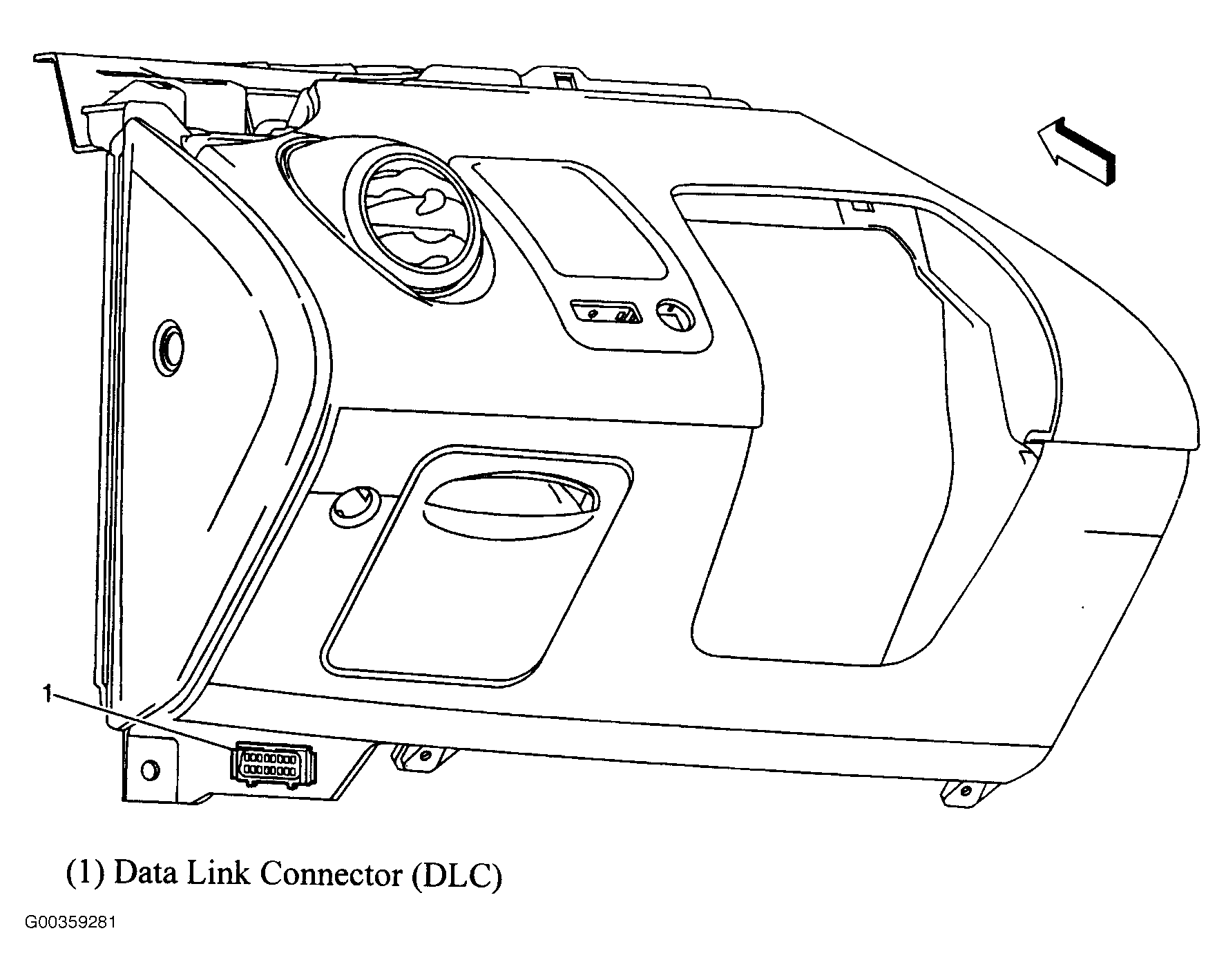

Fig 34: Left Side Of Dash
Courtesy of GENERAL MOTORS CORP.

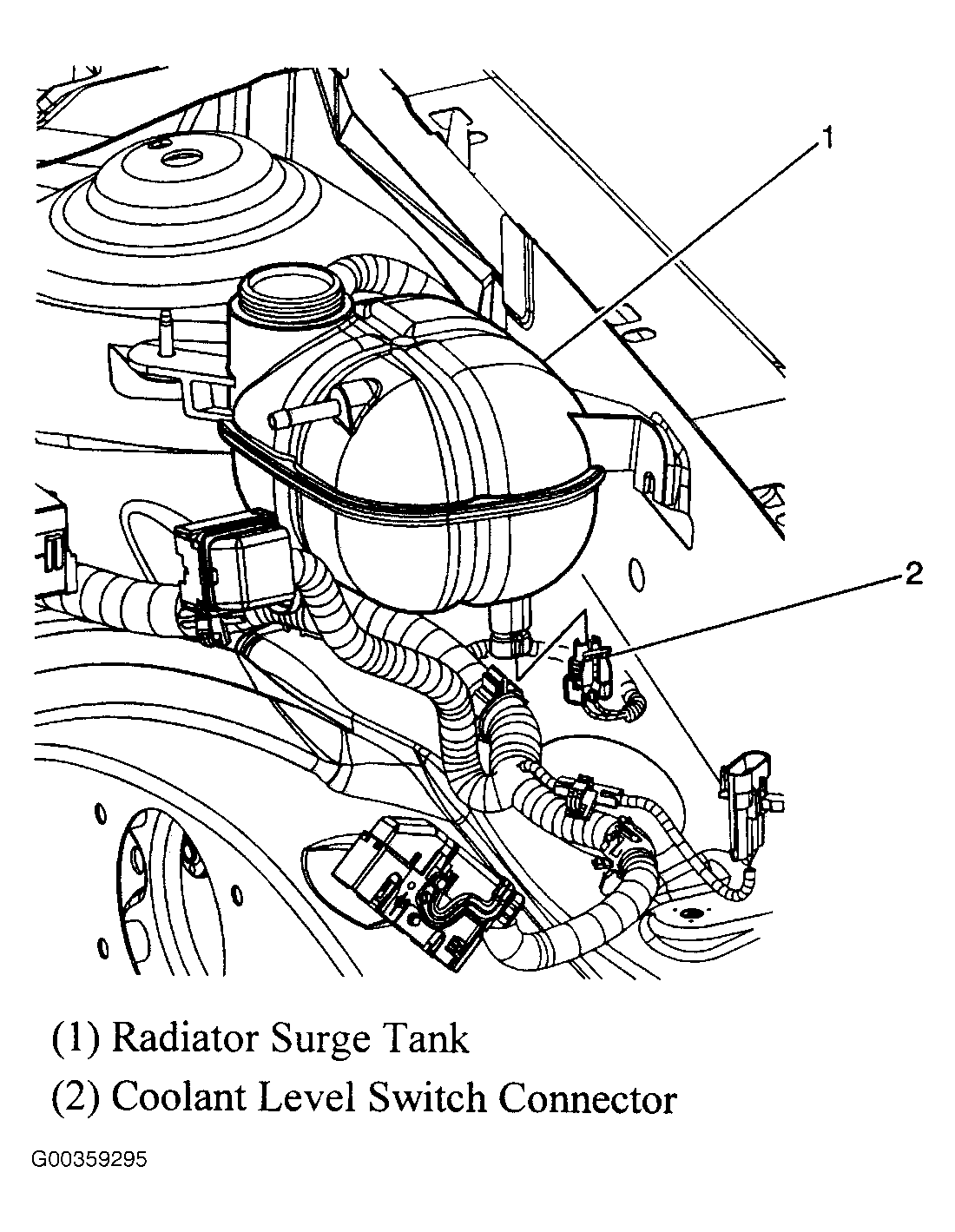

Fig 35: Left Side Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.

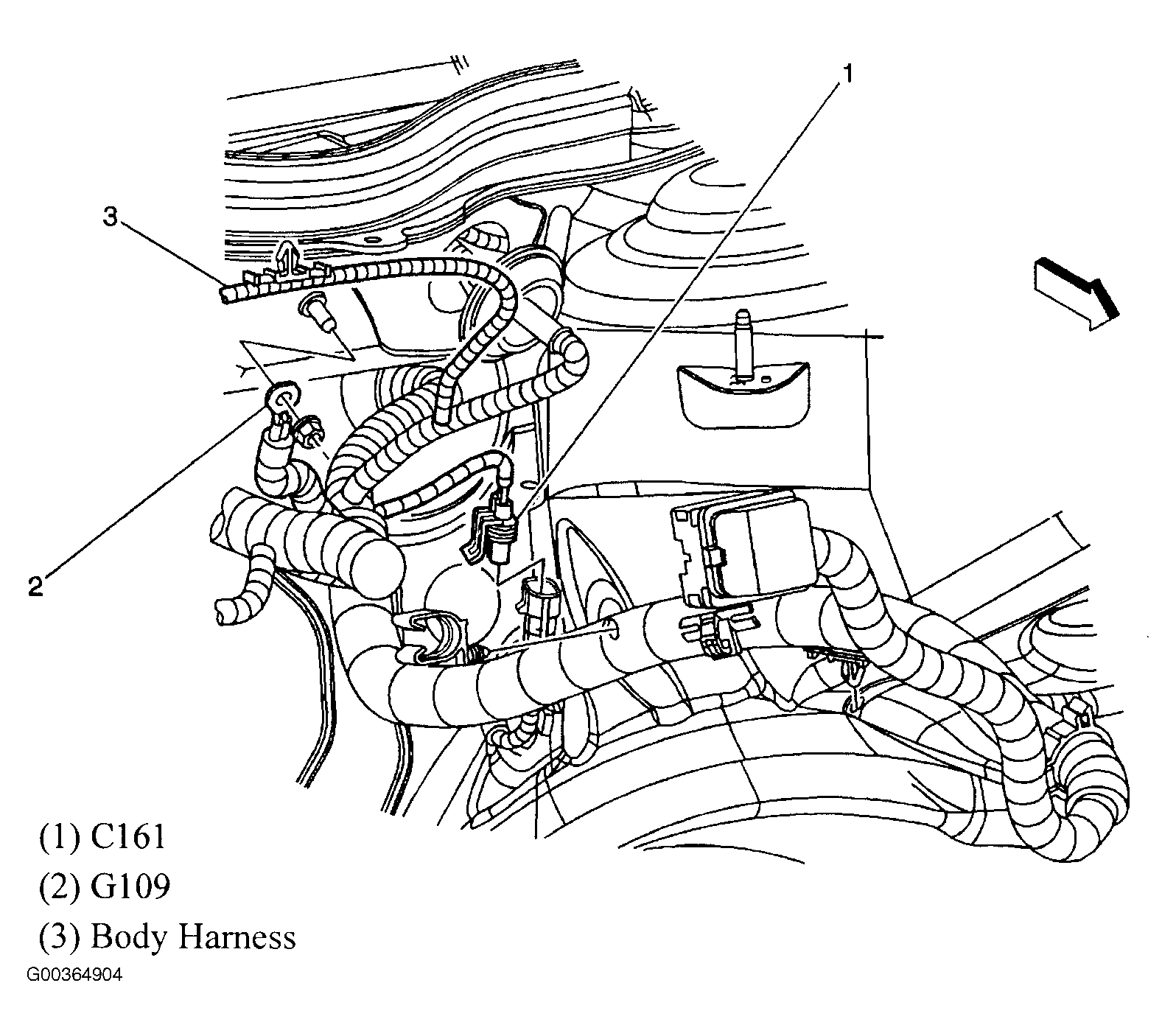

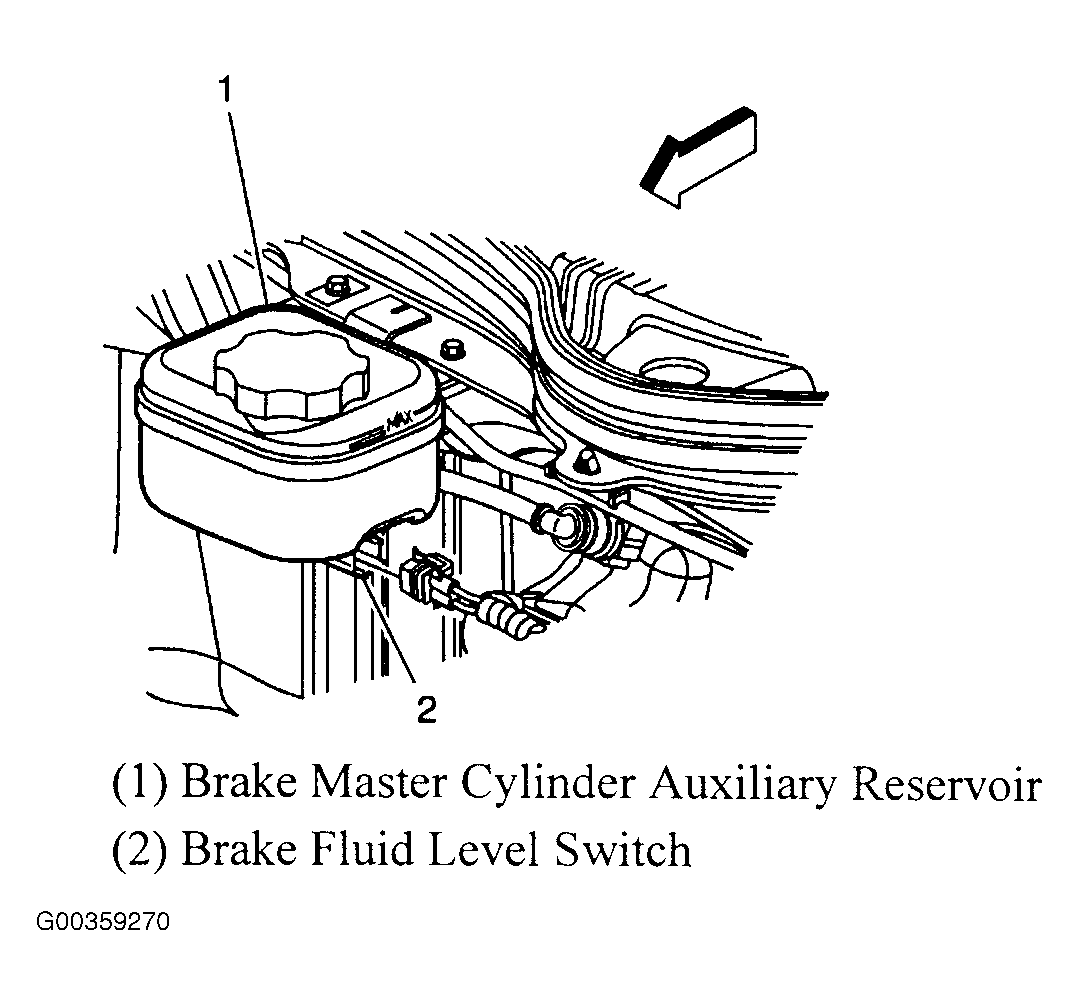

Fig 36: Left Rear Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 37: Under Center Console
Courtesy of GENERAL MOTORS CORP.

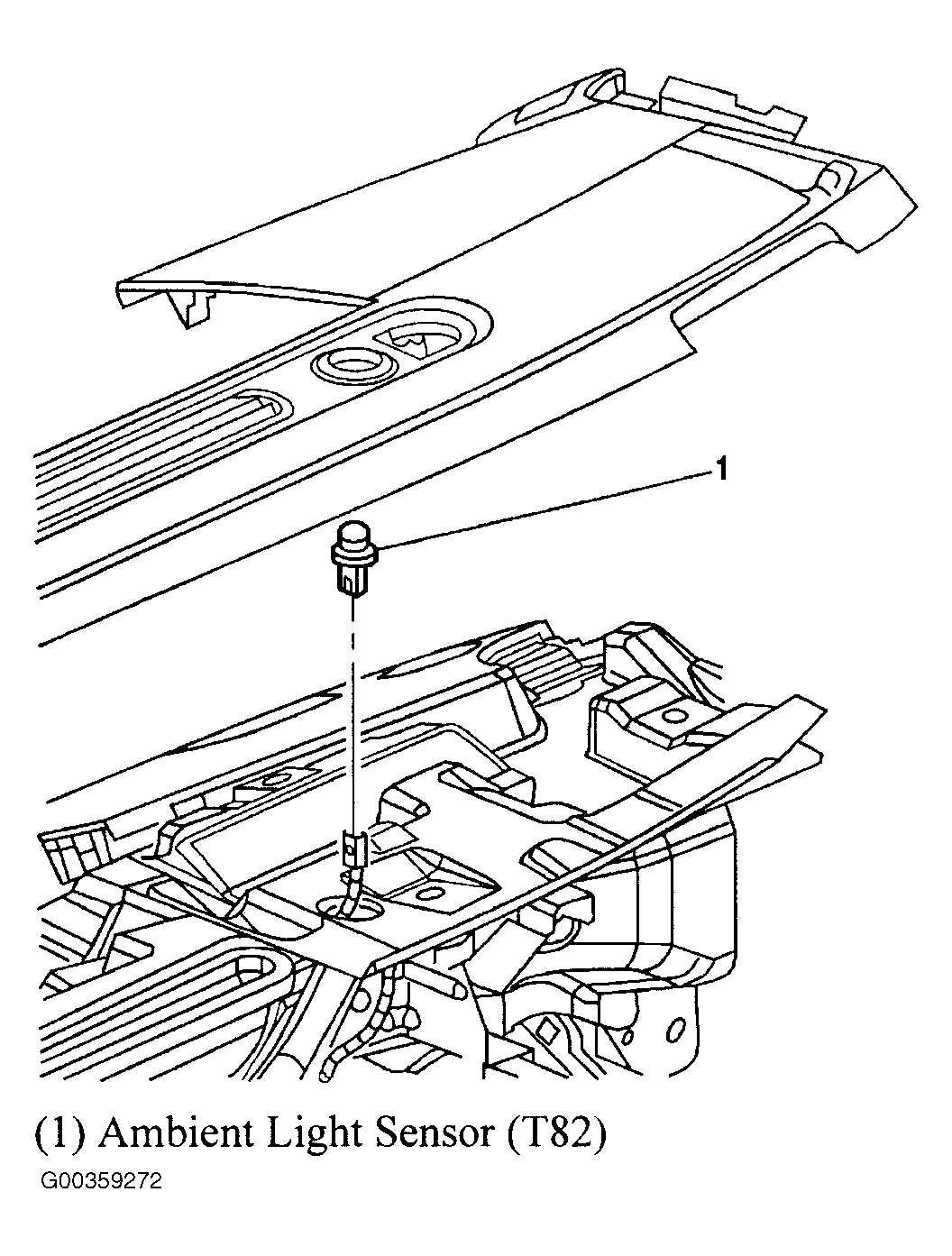

Fig 38: Top Of Dash
Courtesy of GENERAL MOTORS CORP.
Fig 39: Under Center Console
Courtesy of GENERAL MOTORS CORP.

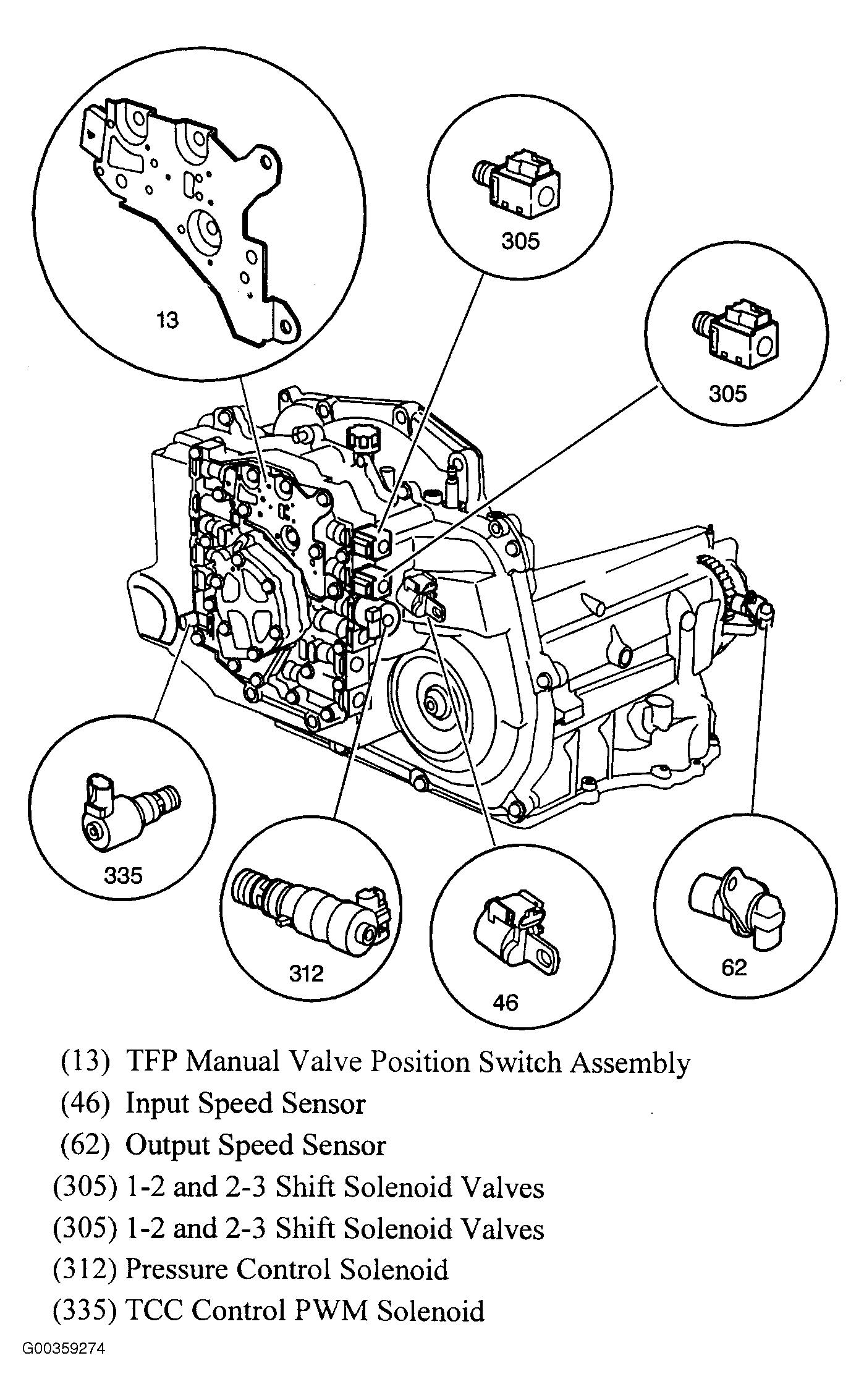

Fig 40: Automatic Transmission
Courtesy of GENERAL MOTORS CORP.
Fig 41: Left Side Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.

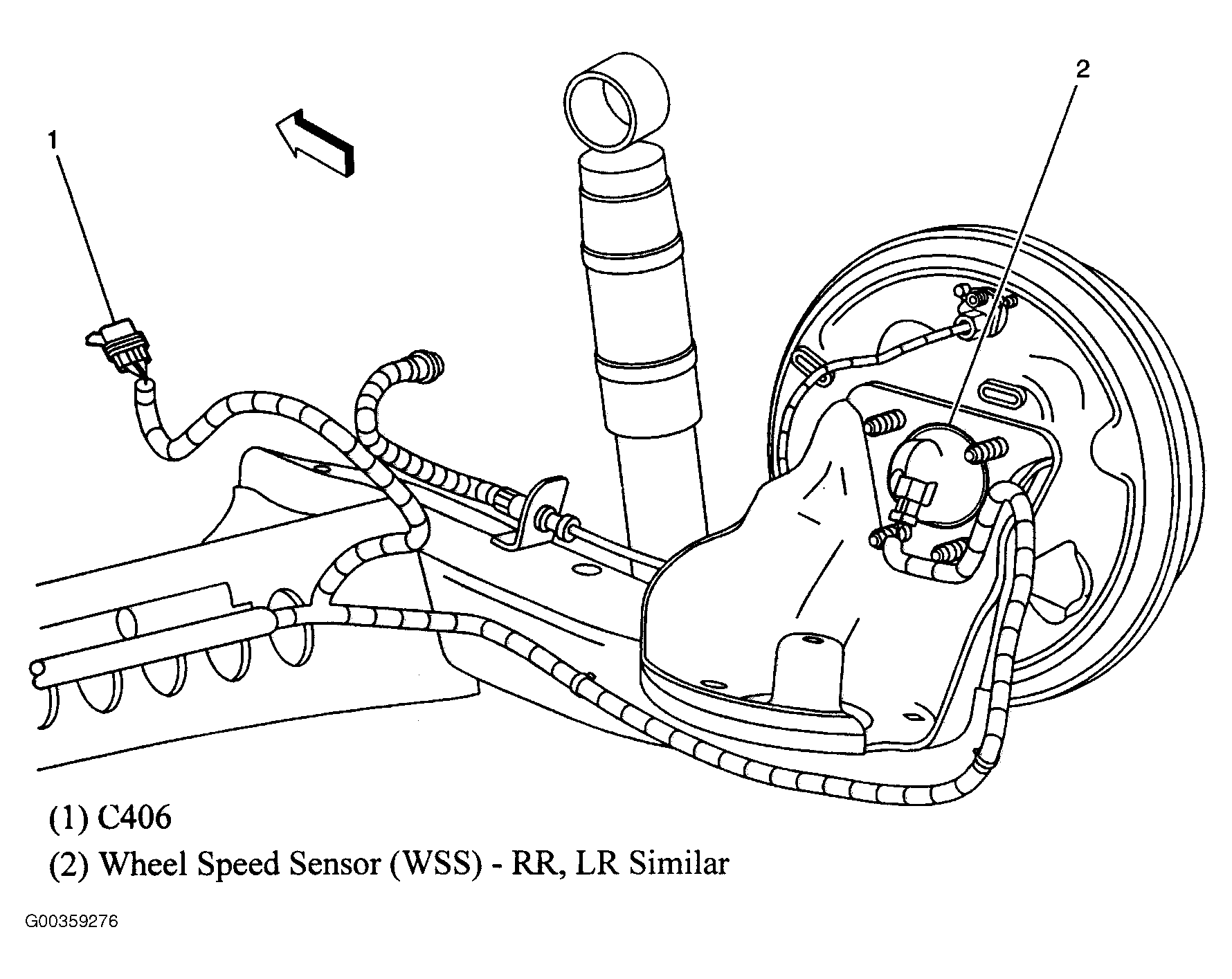

Fig 42: Under Right Rear Of Vehicle
Courtesy of GENERAL MOTORS CORP.
Fig 43: Rear Of Vehicle
Courtesy of GENERAL MOTORS CORP.

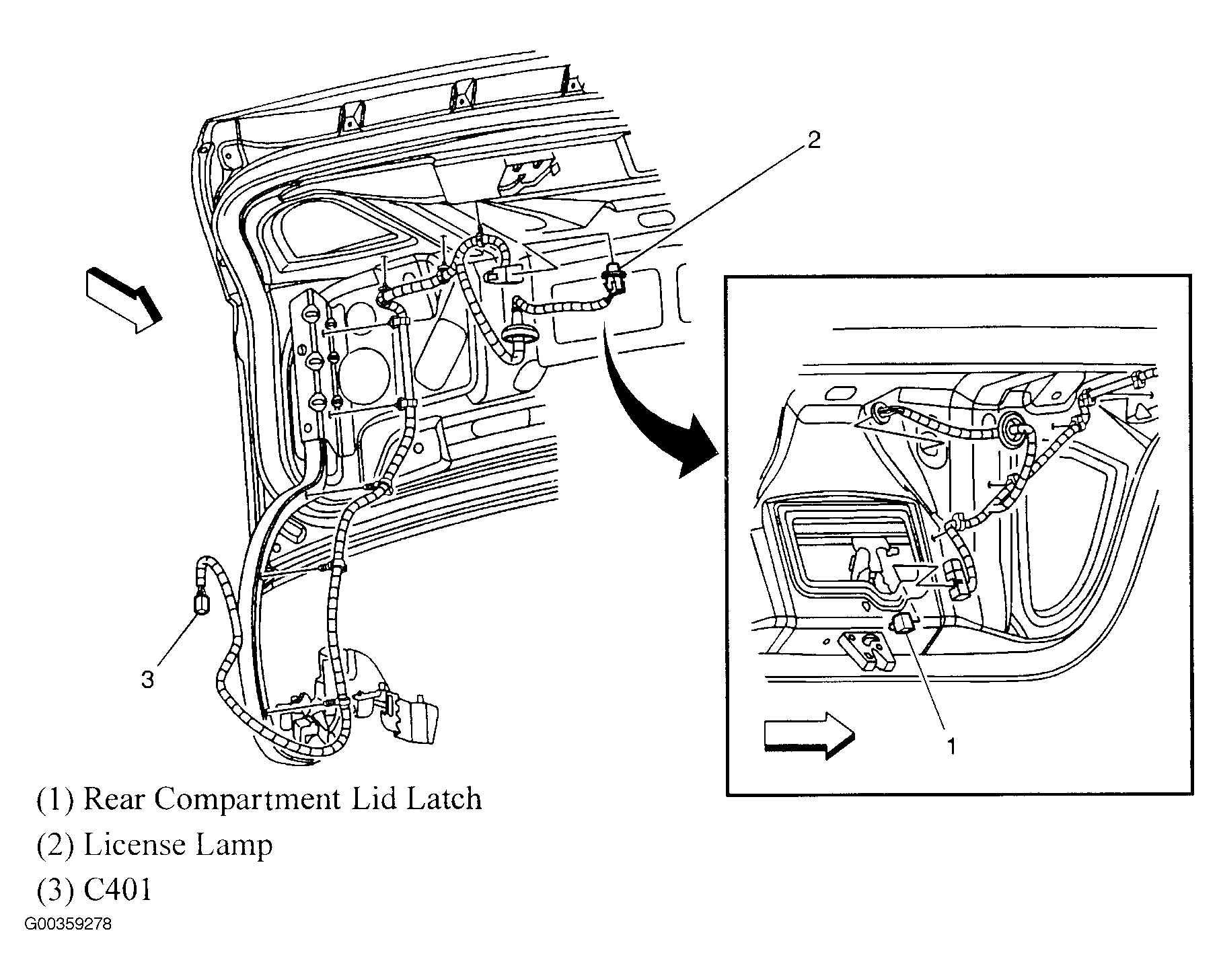

Fig 44: Vehicle Rear Gate
Courtesy of GENERAL MOTORS CORP.

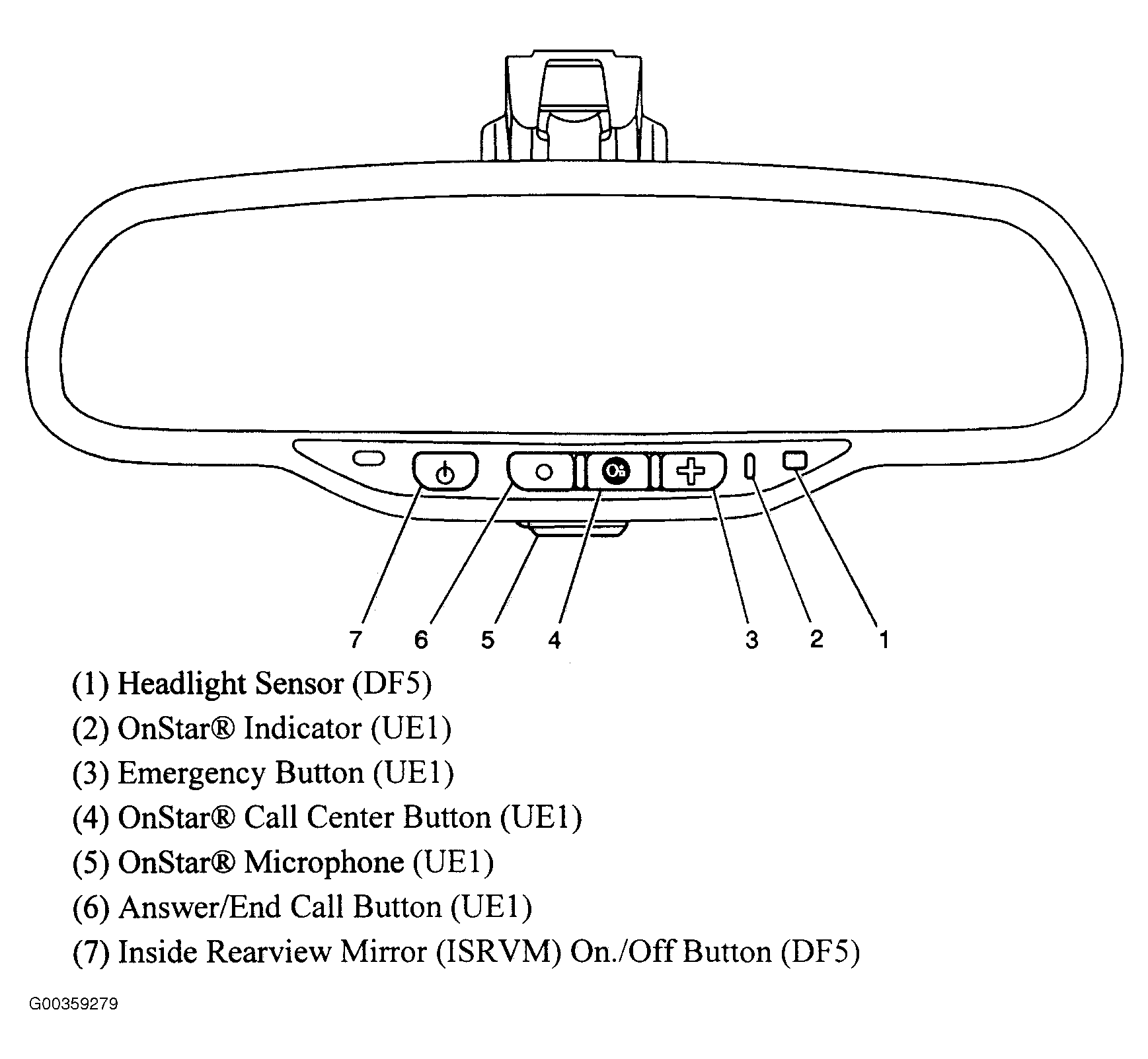

Fig 45: Inside Rearview Mirror
Courtesy of GENERAL MOTORS CORP.
Fig 46: Left Side Of Dash
Courtesy of GENERAL MOTORS CORP.
Fig 47: Center Of Dash
Courtesy of GENERAL MOTORS CORP.
Fig 48: Left Side Of Dash
Courtesy of GENERAL MOTORS CORP.
Fig 49: Steering Wheel Assembly
Courtesy of GENERAL MOTORS CORP.

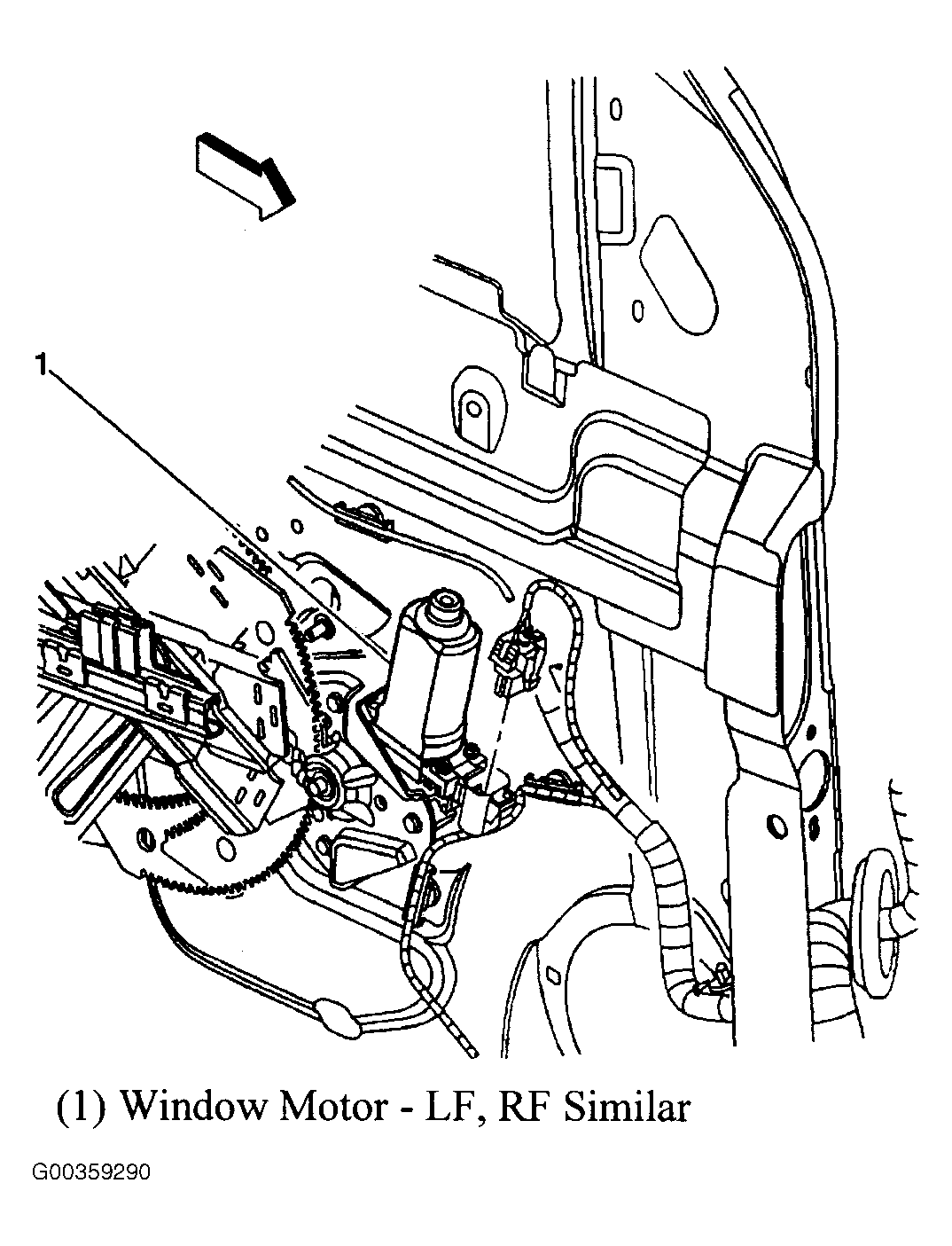

Fig 50: Left Front Door (Right Front Similar)
Courtesy of GENERAL MOTORS CORP.
Fig 51: Right Side Of Dash
Courtesy of GENERAL MOTORS CORP.
Fig 52: Right Side Of Dash
Courtesy of GENERAL MOTORS CORP.
Fig 53: Left Side Of Dash
Courtesy of GENERAL MOTORS CORP.

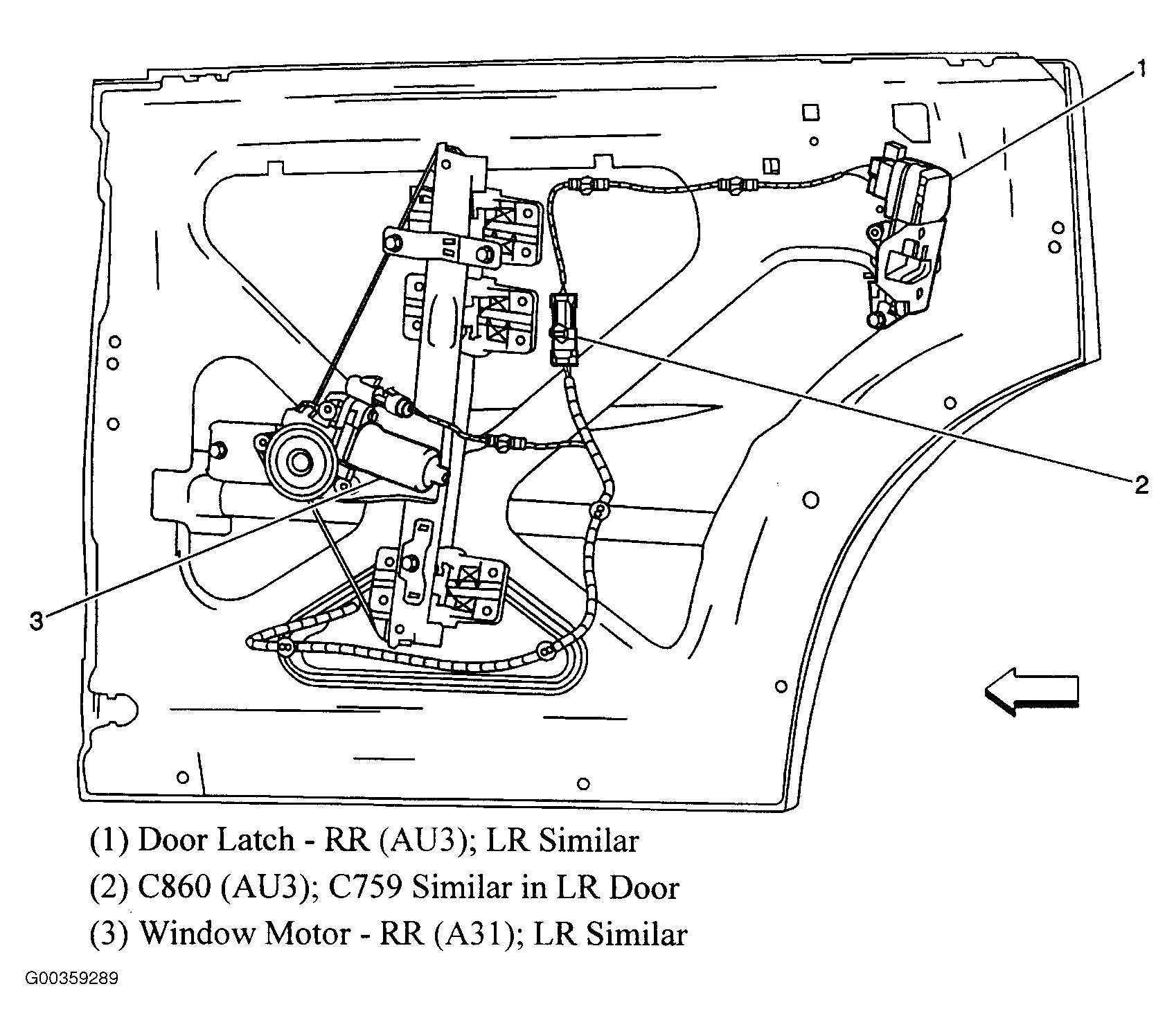

Fig 54: Right Rear Door (Left Rear Door Similar)
Courtesy of GENERAL MOTORS CORP.
Fig 55: Left Front Door (Right Front Similar)
Courtesy of GENERAL MOTORS CORP.

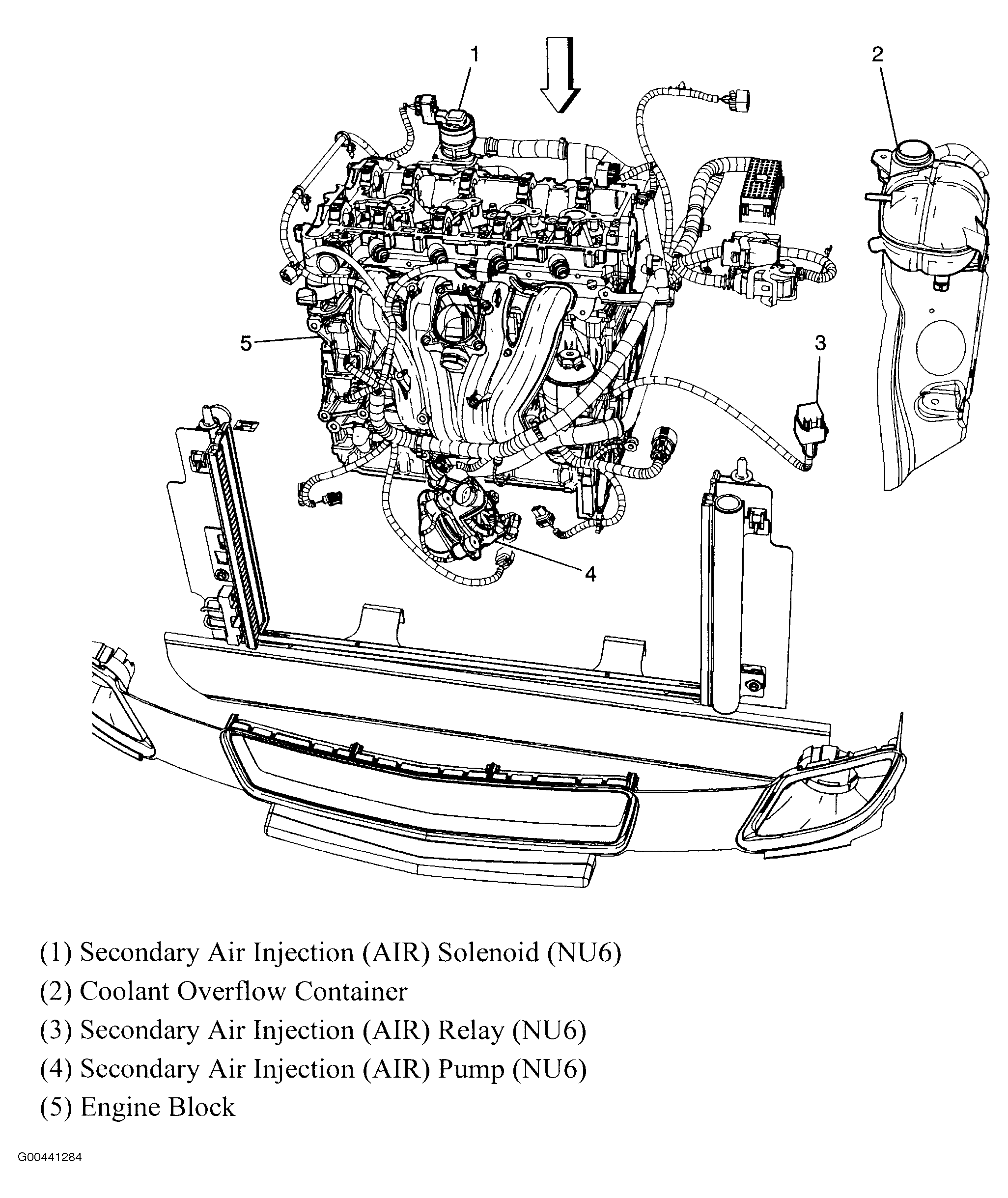

Fig 56: Front Of Engine Compartment (2.2L/2.4L)
Courtesy of GENERAL MOTORS CORP.
Fig 57: Front Of Engine Compartment (2.0L)
Courtesy of GENERAL MOTORS CORP.
Fig 58: Left Rear Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 59: Left Front Of Engine (2.0L)
Courtesy of GENERAL MOTORS CORP.

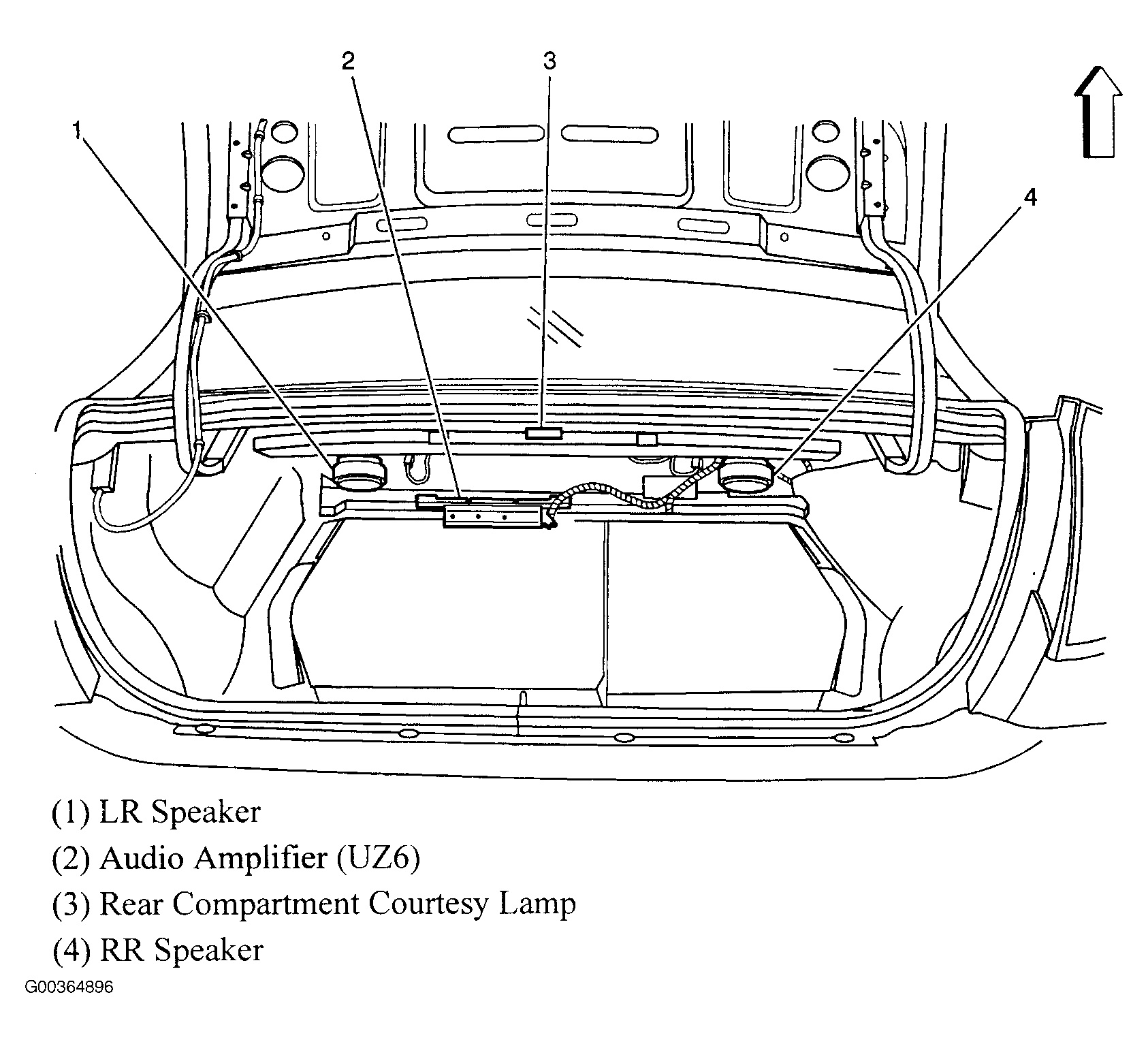

Fig 60: Luggage Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 61: Left Side Of Dash
Courtesy of GENERAL MOTORS CORP.

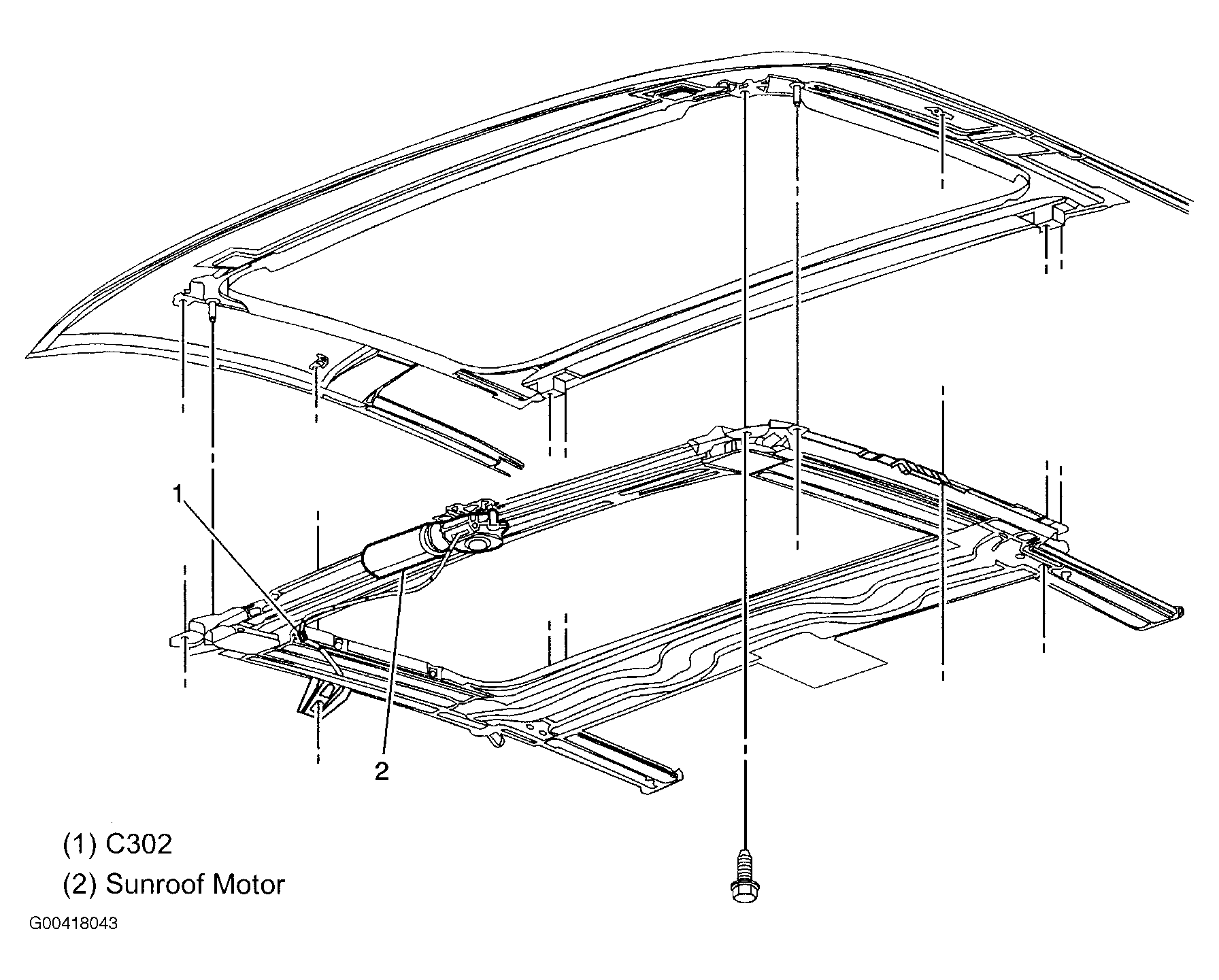

Fig 62: Sunroof Assembly
Courtesy of GENERAL MOTORS CORP.
Fig 63: Left Front Of Vehicle
Courtesy of GENERAL MOTORS CORP.
Fig 64: Left Rear Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 65: Right Side Of Luggage Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 66: Vehicle Overview
Courtesy of GENERAL MOTORS CORP.
Fig 67: Left Side Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 68: Left Side Of Dash
Courtesy of GENERAL MOTORS CORP.

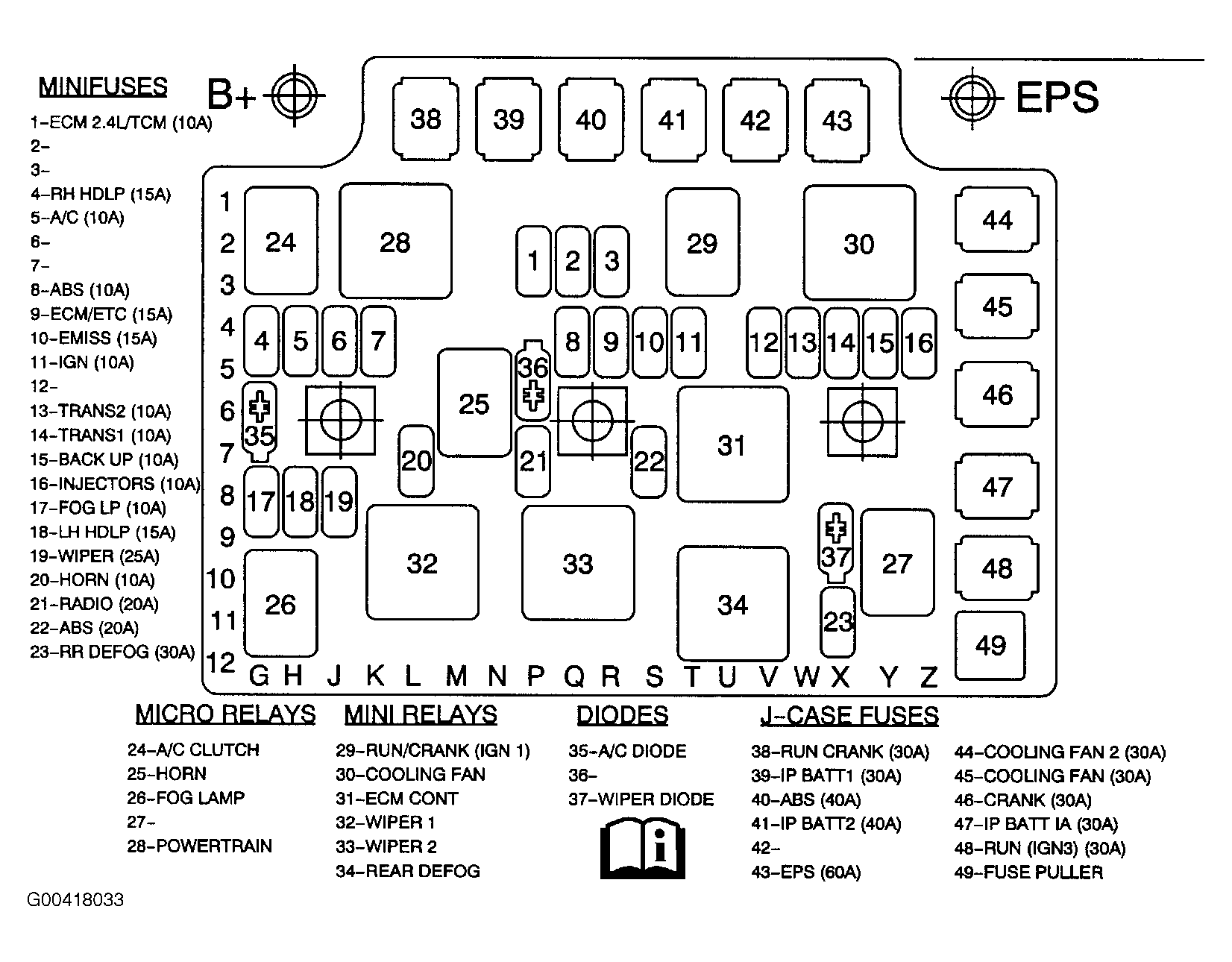

Fig 69: Fuse Block - Underhood (2.4L)
Courtesy of GENERAL MOTORS CORP.
Fig 70: Upper Left Side Of Transmission
Courtesy of GENERAL MOTORS CORP.
Fig 71: Top Of Engine (2.0L)
Courtesy of GENERAL MOTORS CORP.

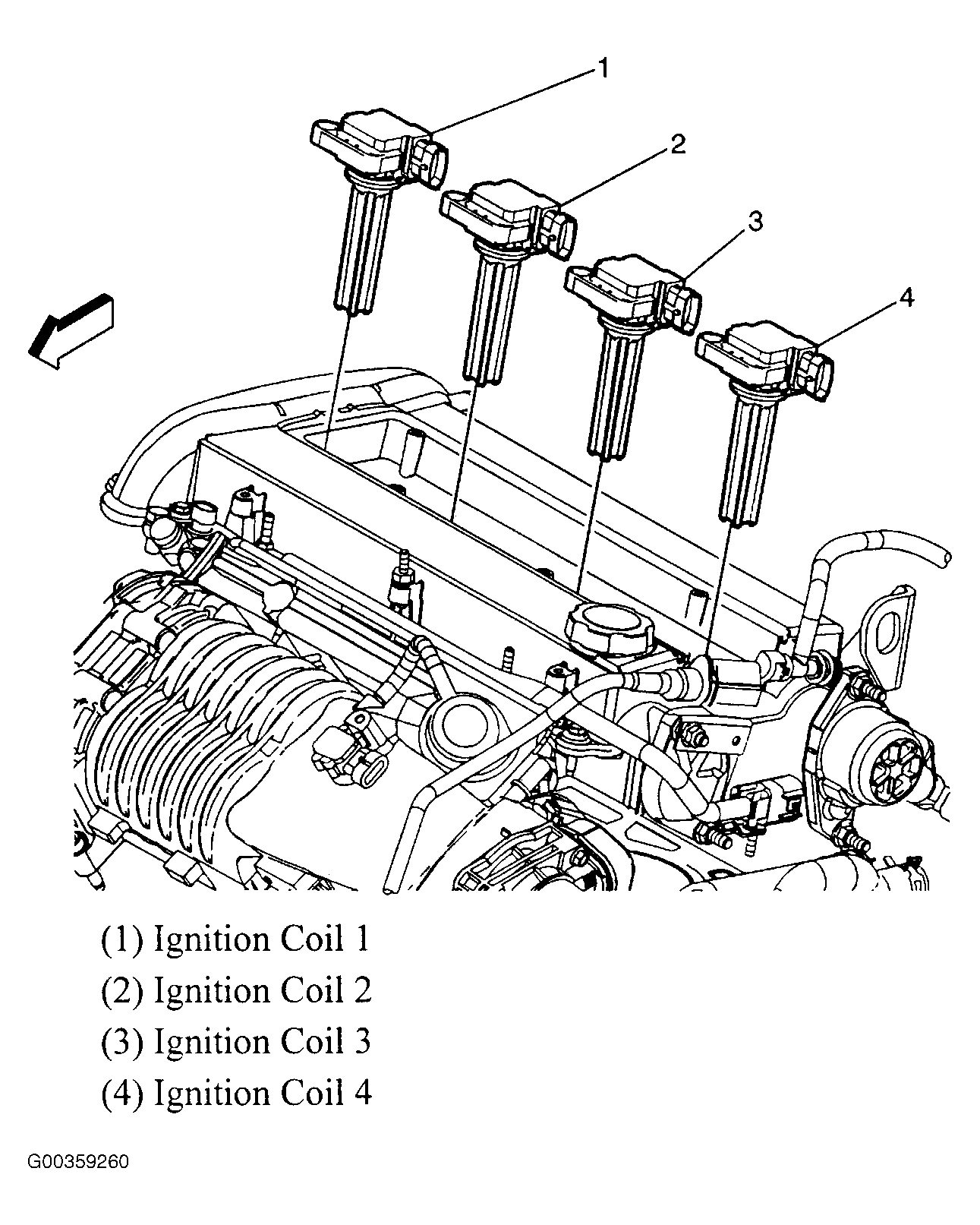

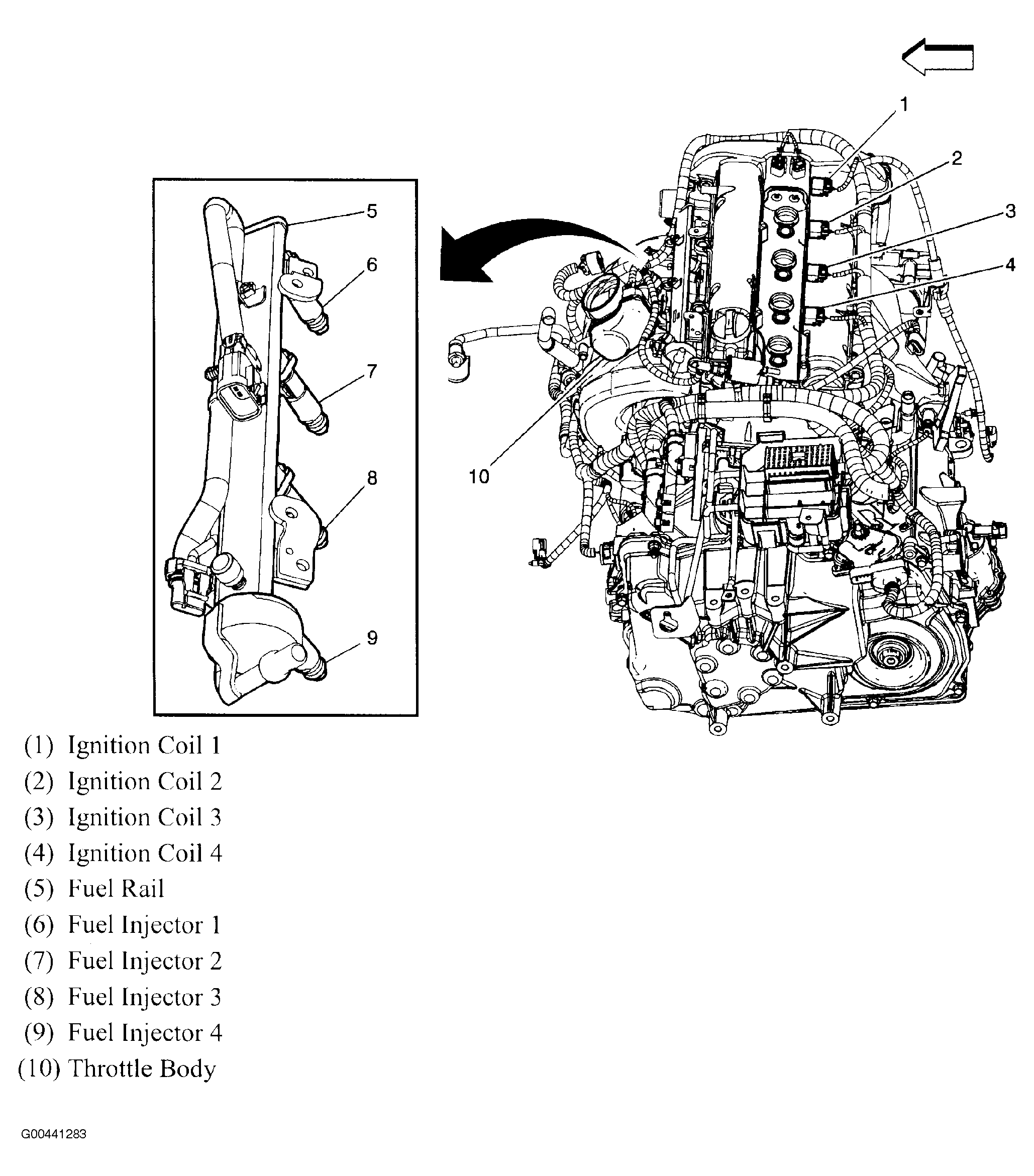

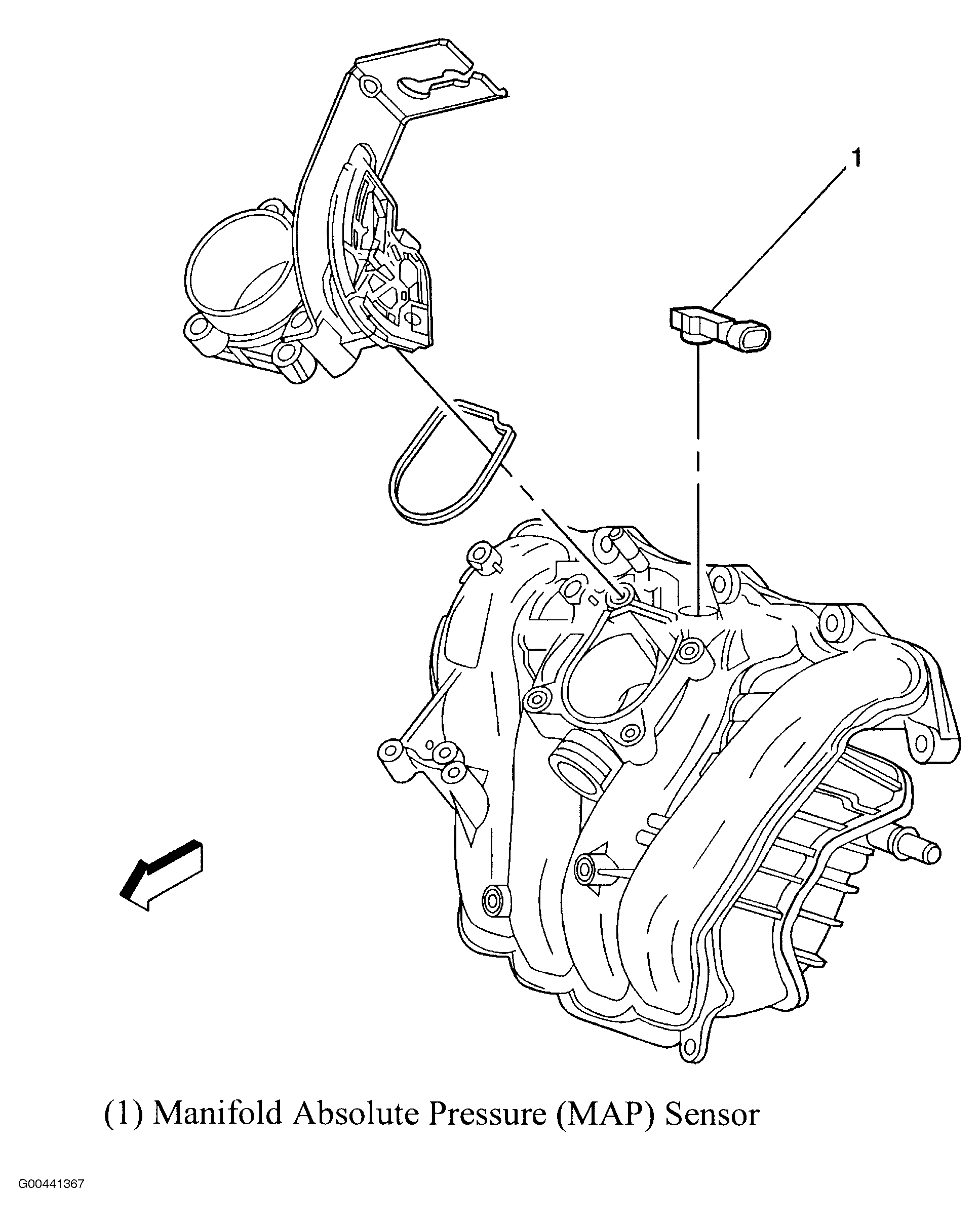

Fig 72: Top Of Engine (2.4L)
Courtesy of GENERAL MOTORS CORP.
Fig 73: Left Rear Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.

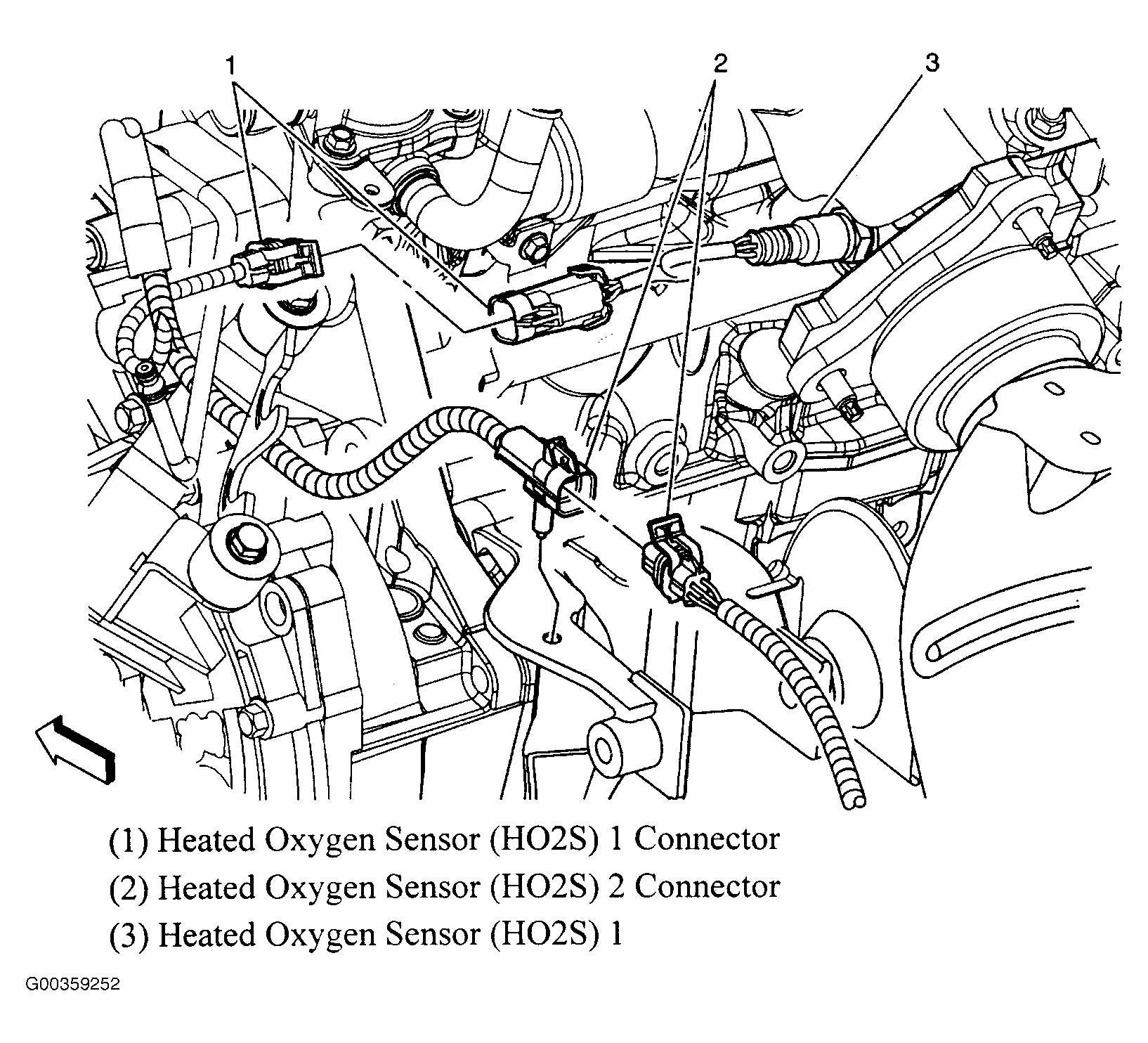

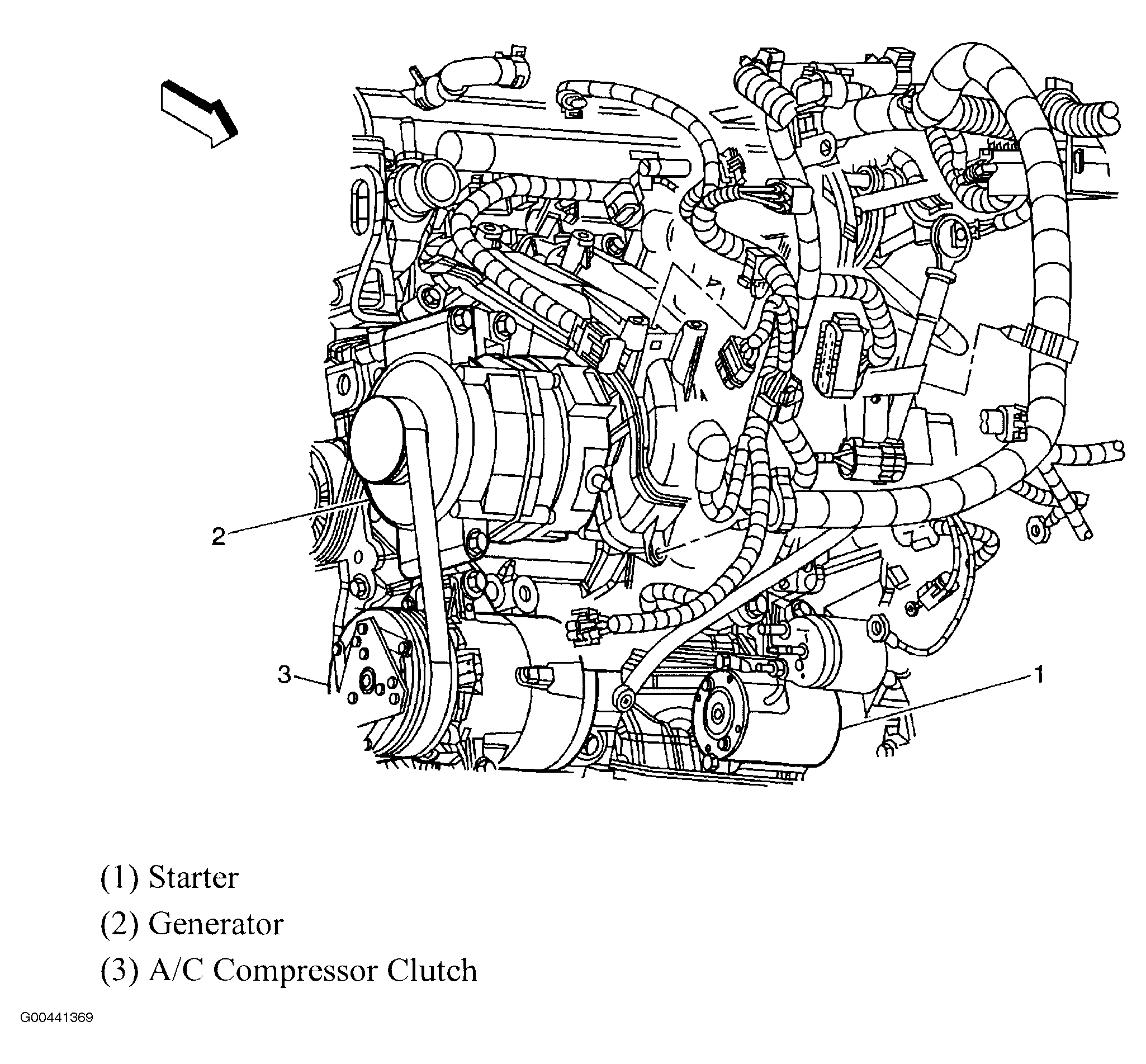

Fig 74: Right Side Of Engine (2.4L)
Courtesy of GENERAL MOTORS CORP.
Fig 75: Right Kick Panel
Courtesy of GENERAL MOTORS CORP.

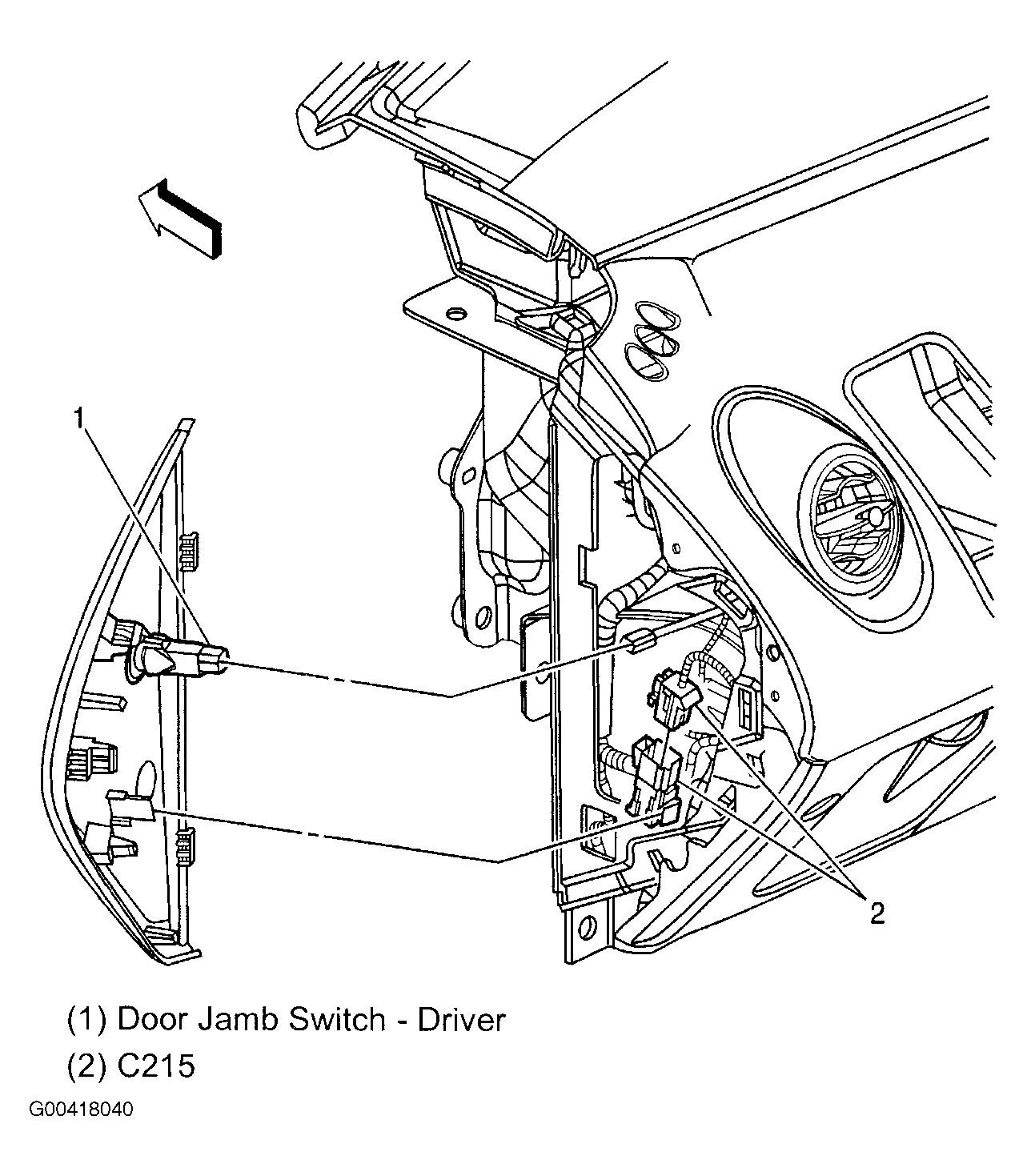

Fig 76: Left End Of Dash
Courtesy of GENERAL MOTORS CORP.

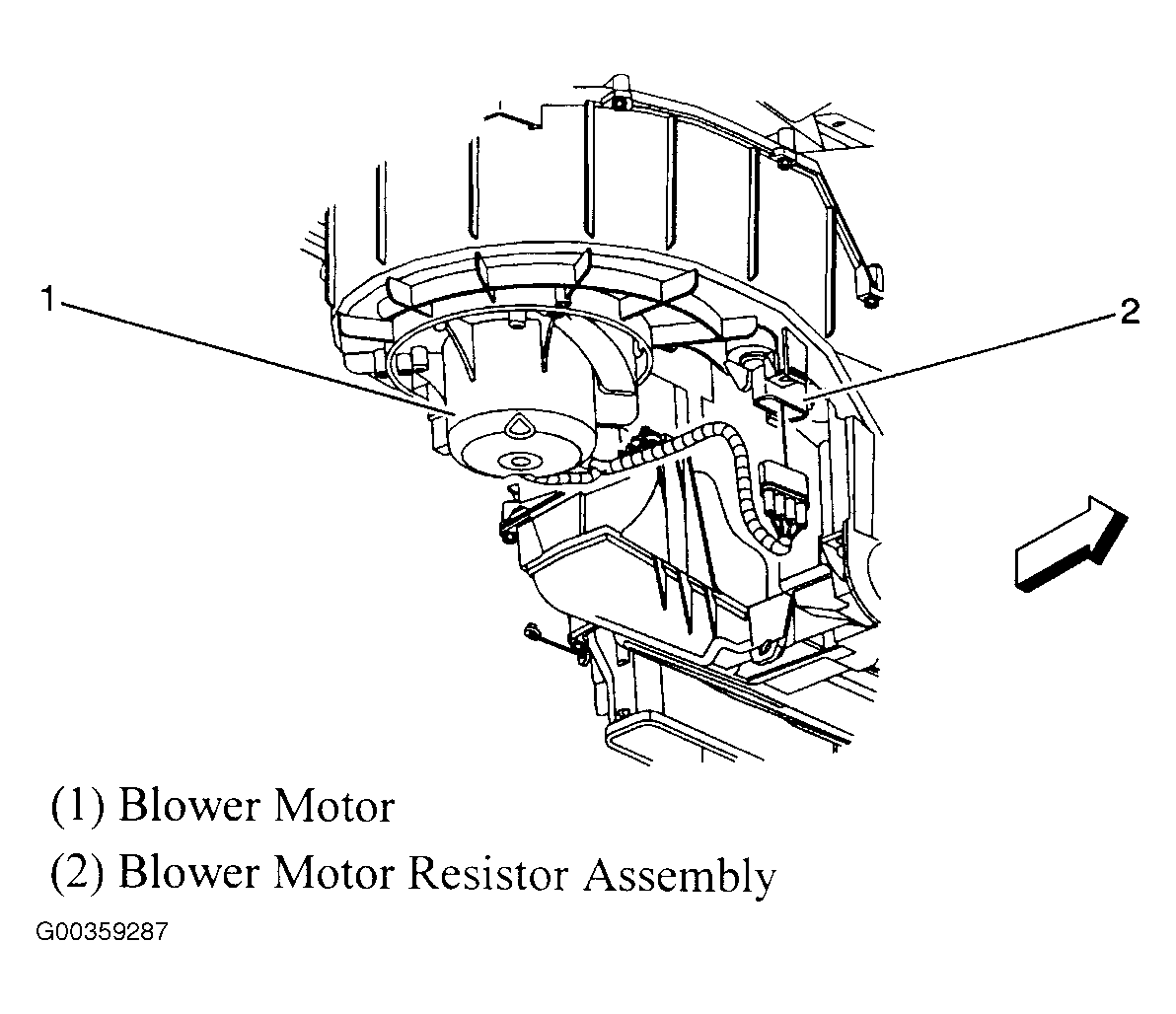

Fig 77: Behind Right Side Of Dash
Courtesy of GENERAL MOTORS CORP.
Fig 78: Front Passenger Seat
Courtesy of GENERAL MOTORS CORP.
Fig 79: Roof
Courtesy of GENERAL MOTORS CORP.

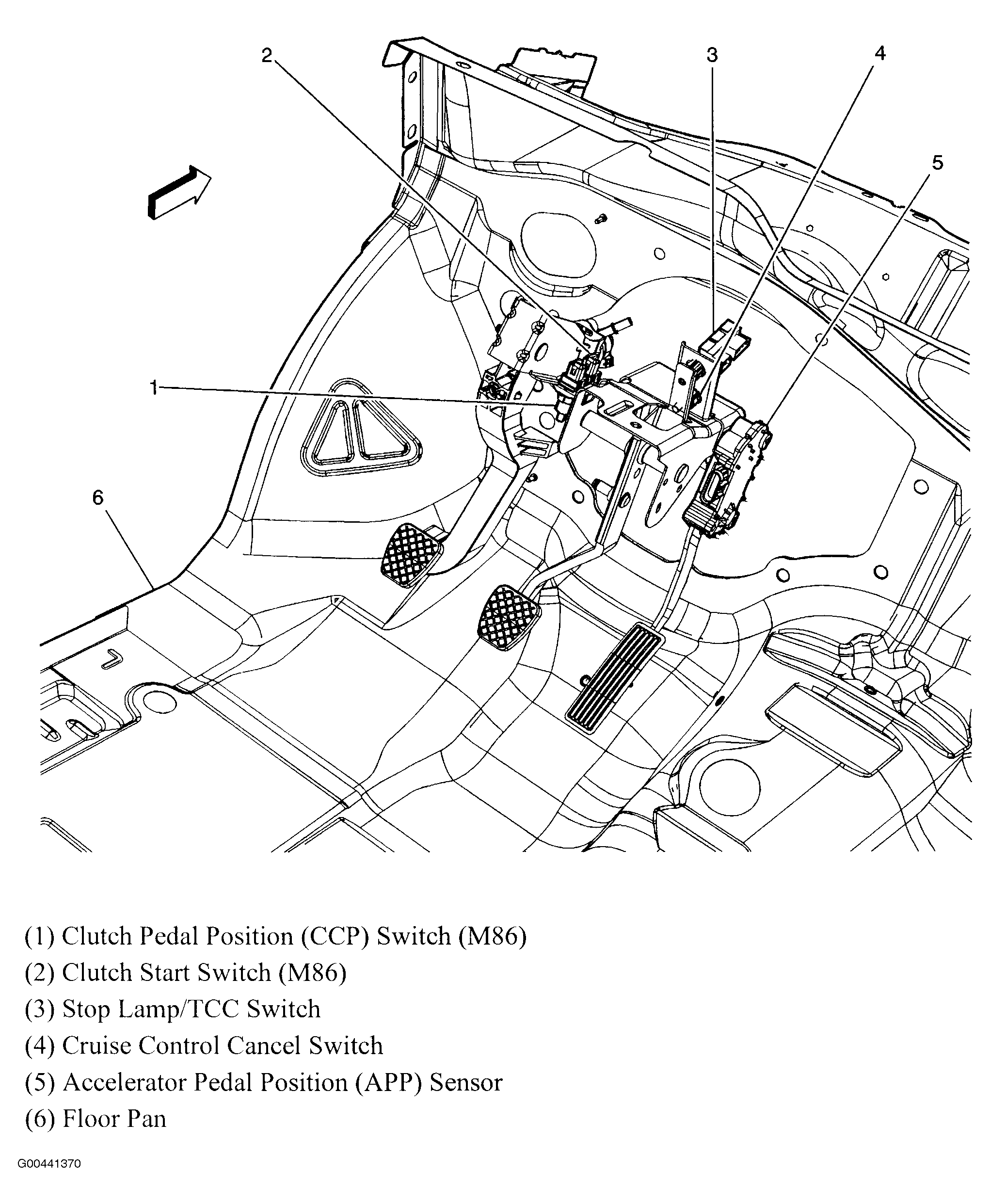

Fig 80: Left Front Floor
Courtesy of GENERAL MOTORS CORP.

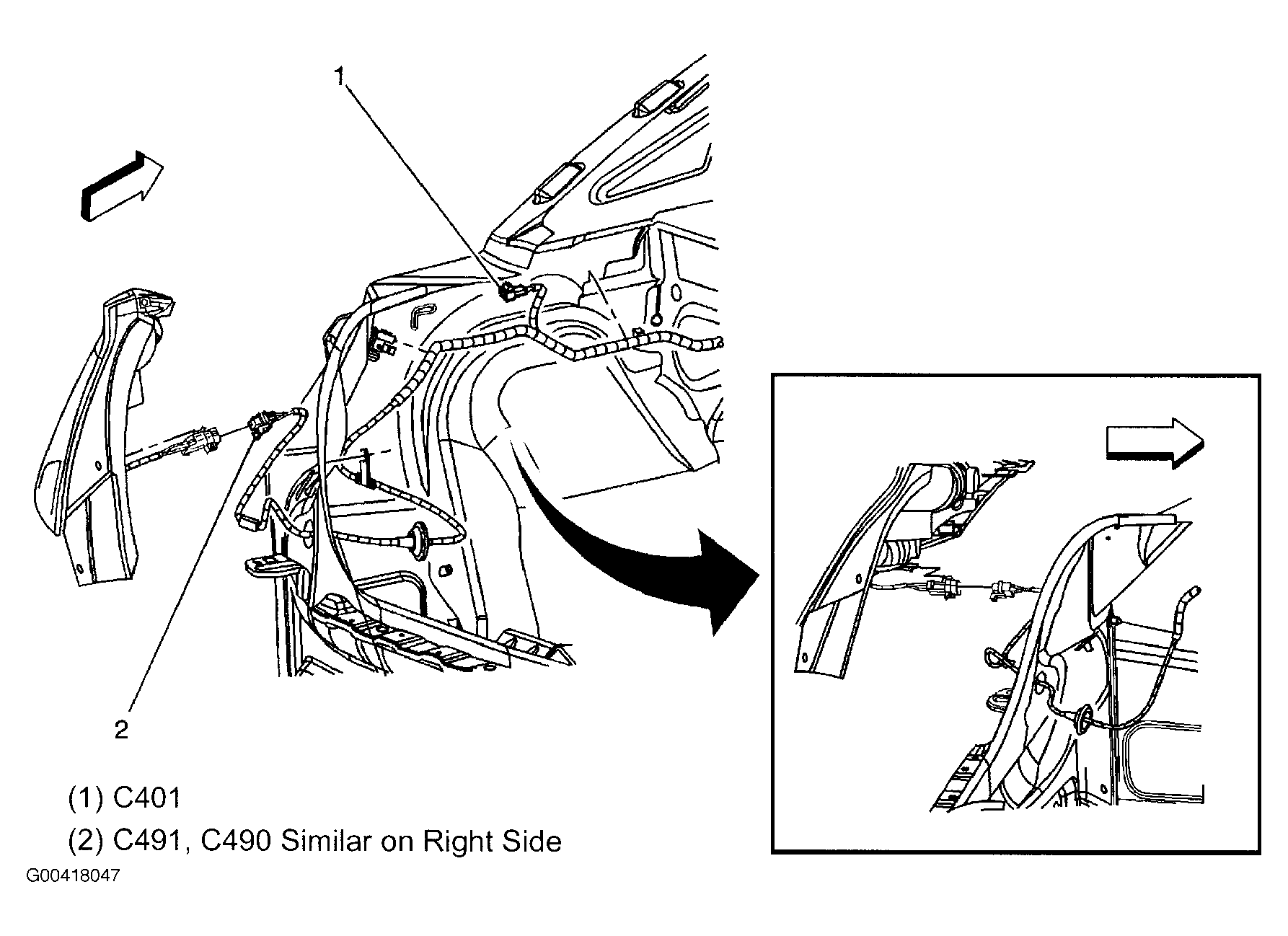

Fig 81: Inside Left Rear Of Vehicle
Courtesy of GENERAL MOTORS CORP.
Fig 82: Rear Shelf
Courtesy of GENERAL MOTORS CORP.
Fig 83: Left Rear Of Trunk (Right Side Similar)
Courtesy of GENERAL MOTORS CORP.

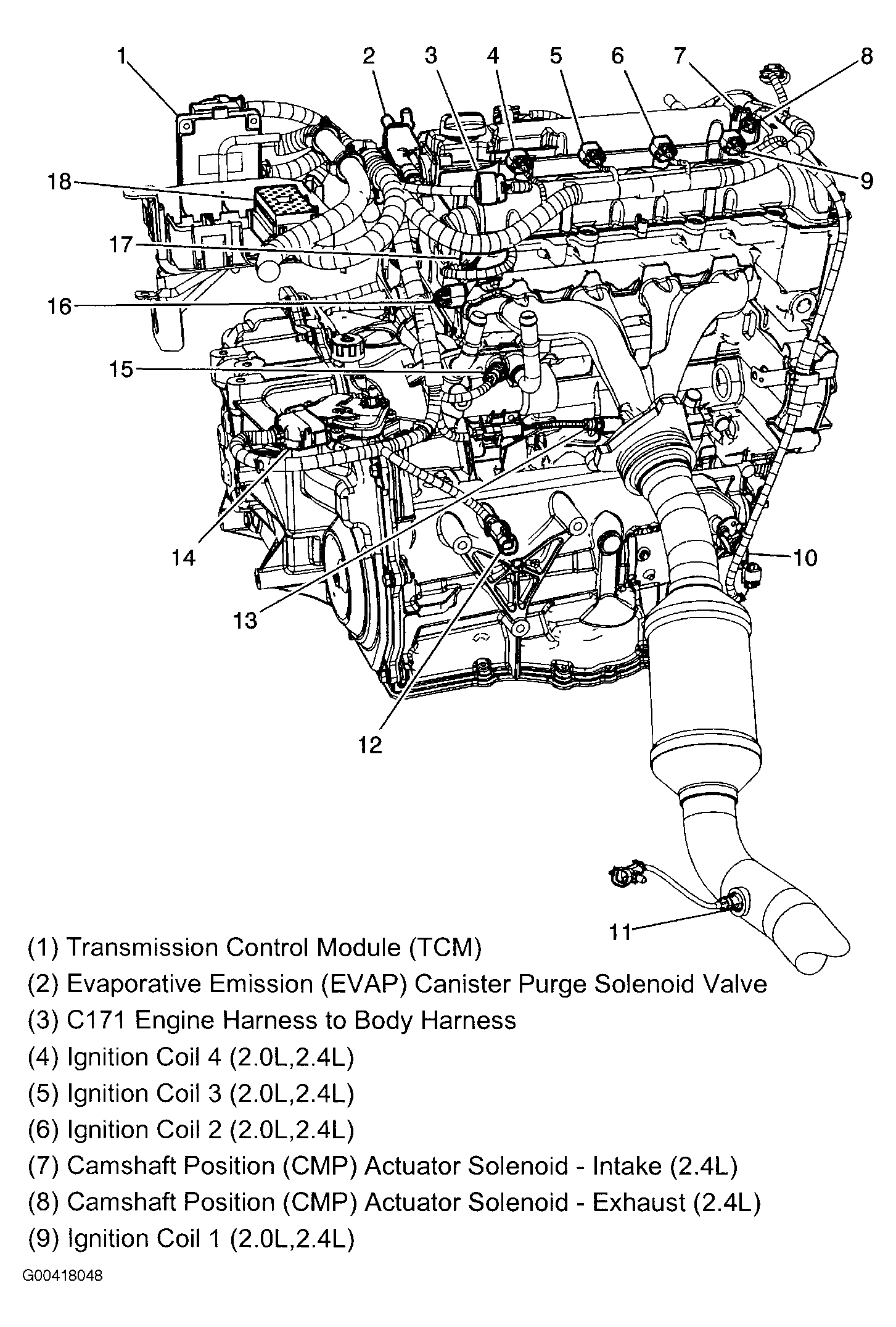

Fig 84: Right Side Of Engine (2.4L) (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

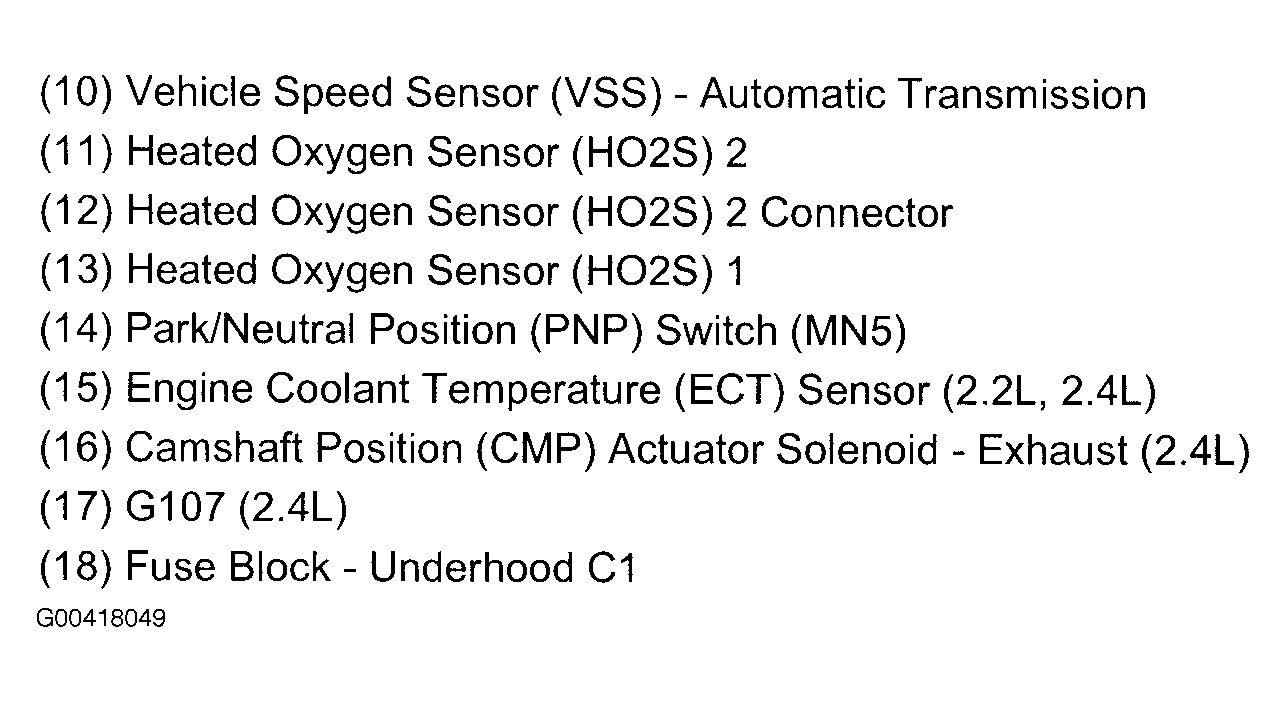

Fig 85: Right Side Of Engine (2.4L) (2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 86: Right "B" Pillar (Left Similar)
Courtesy of GENERAL MOTORS CORP.

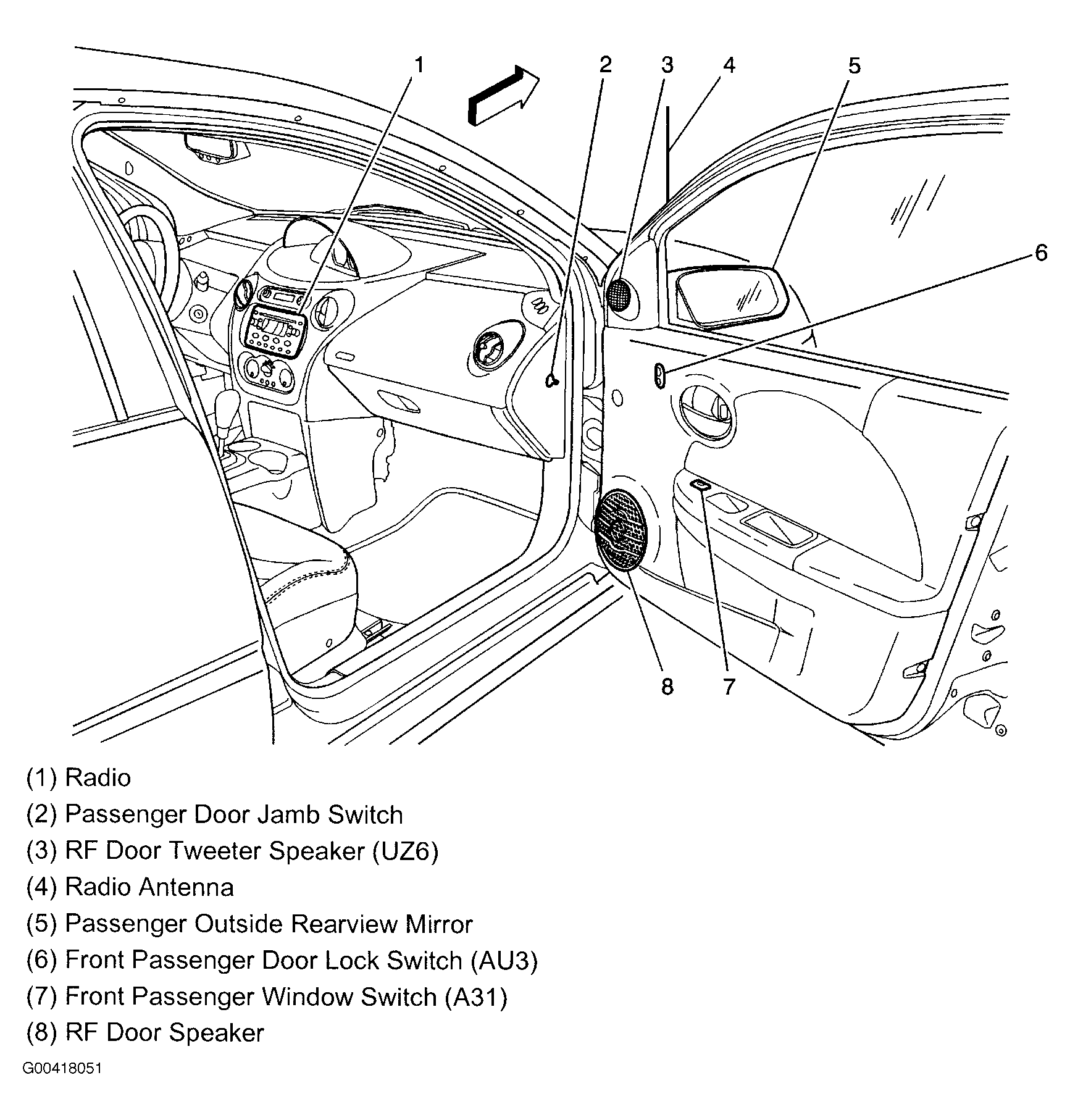

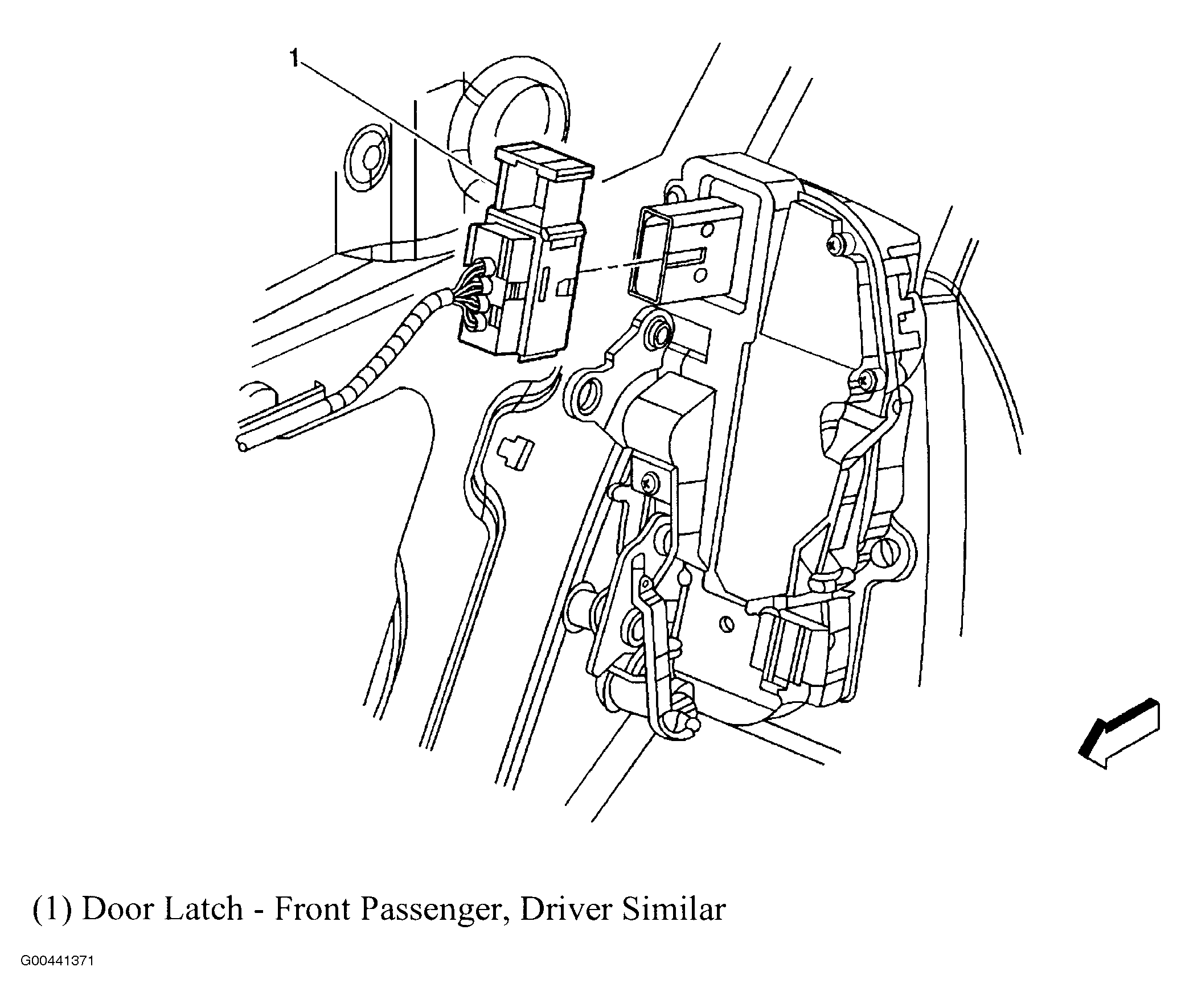

Fig 87: Front Passenger's Door
Courtesy of GENERAL MOTORS CORP.
Fig 88: Engine Compartment (2.2L)
Courtesy of GENERAL MOTORS CORP.
Fig 89: Left Side Of Engine (2.4L)
Courtesy of GENERAL MOTORS CORP.
Fig 90: Top Of Engine (2.4L)
Courtesy of GENERAL MOTORS CORP.
Fig 91: Top Of Engine (2.4L)
Courtesy of GENERAL MOTORS CORP.
Fig 92: Left Side Of Engine (2.2L)
Courtesy of GENERAL MOTORS CORP.
Fig 93: Under Left Side Of Dash
Courtesy of GENERAL MOTORS CORP.
Fig 94: Rear Of Right Front Door (Left Front Similar)
Courtesy of GENERAL MOTORS CORP.
