Electrical Component Locator: Splices
SPLICES LOCATION
| Component | Location |
|---|---|

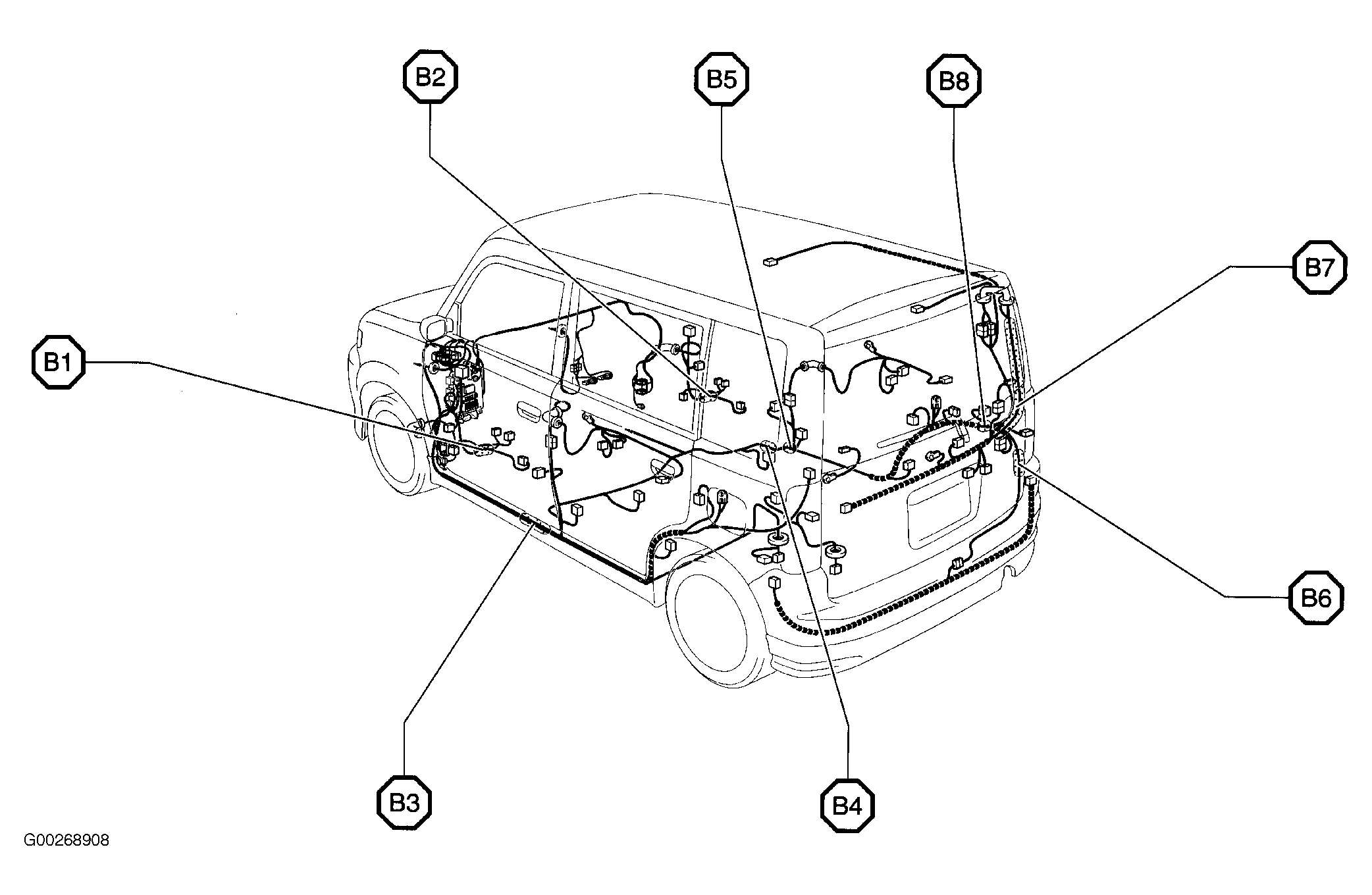

| B1 | In left front door. See Figure. |
| B2 | In right front door. See Figure. |
| B3 | In body harness, below left "B" pillar. See Figure. |
| B4 | In body harness, below right "B" pillar. See Figure. |
| B5 | In body harness, right "B" pillar. See Figure. |
| B6 | In body harness, right rear of vehicle. See Figure. |
| B7 | Right side of back door. See Figure. |
| B8 | In body harness, right quarterpanel. See Figure. |
| E1 | Right side of engine compartment. See Figure. |
| E2 | Left side of engine compartment. See Figure. |
| E3 | Left side of engine compartment. See Figure. |
| E4 | In engine harness, right front of engine. See Figure. |
| E5 | In engine harness, left front of engine. See Figure. |
| I1 | Left kick panel. See Figure. |
| I2 | Left side of dash. See Figure. |
| I3 | Left center of dash. See Figure. |
| I4 | Right side of dash. See Figure. |
| I5 | Center of dash. See Figure. |
| I6 | Lower center of dash. See Figure. |
| I7 | Lower right side of dash. See Figure. |
