Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| Air Conditioning Amplifier | Behind center of dash. See Figure. |
| Antenna Amplifier | Behind right end of dash. See Figure. |
| Blower Resistor | Behind right side of dash. See Figure. |
| Cooler Compressor Assembly | Right front of engine compartment. See Figure. |
| Cooling Fan Resistor | Left front of engine compartment. See Figure. |
| Curtain Shield Airbag Assembly (Left) | Roof above left doors. See Figure. |
| Curtain Shield Airbag Assembly (Right) | Roof above right doors. See Figure. |
| Diode (Rear Room Lamp) | Behind left quarterpanel. See Figure. |
| Diode (Starting) | Behind left end of dash. See Figure. |
| DLC3 (Data Link Connector) | Lower left end of dash. See Figure. |
| Door Control Receiver | Left "C" pillar. See Figure. |
| Driver Side Squib 2nd Step Circuit | Steering wheel. See Figure. |
| Front Pretensioner (Left) | Near base of left "B" pillar. See Figure. |
| Front Pretensioner (Right) | Near base of right "B" pillar. See Figure. |
| Horn (High Pitch) | Right front of engine compartment. See Figure. |
| Horn (Low Pitch) | Left front of engine compartment. See Figure. |
| Ignition Coil Assemblies No. 1, 2, 3 & 4 | Top of cylinder head cover. See Figure. |
| Junction Connector A26 | Left side of engine compartment. See Figure. |
| Junction Connector A27 | Left side of engine compartment. See Figure. |
| Junction Connector B8 | Left side of engine compartment. See Figure. |
| Junction Connector F47 | Behind right end of dash. See Figure. |
| Junction Connector G9 | Behind center of dash. See Figure. |
| Junction Connector L30 | Left "C" pillar. See Figure. |
| Junction Connector L31 | Left "C" pillar. See Figure. |
| Junction Connectors F39, F40, F43 & F45 | Behind right side of dash. See Figure. |
| Junction Connectors F41 & F42 | Behind center of dash. See Figure. |
| Junction Connectors F45 & F46 | Behind left end of dash. See Figure. |
| Noise Filter (Ignition) | Right rear of engine. See Figure. |
| Noise Filter (Rear Window Defogger) | Left "C" pillar. See Figure. |
| Passenger's Side Squib Circuit (Front) | Right side of dash. See Figure. |

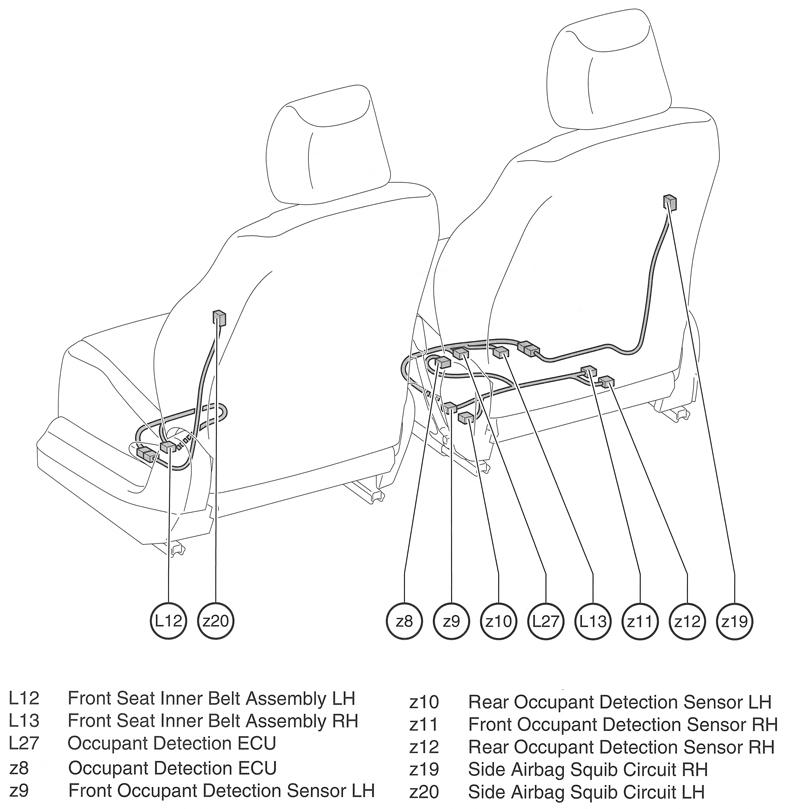

| Side Airbag Squib Circuit (Left) | Left side of driver's seat back. See Figure. |
| Side Airbag Squib Circuit (Right) | Right side of front passenger's seat back. See Figure. |
| Side Squib Circuit (Driver) | Steering wheel. See Figure. |
| Side Squib Circuit (Front Passenger) | Behind right end of dash. See Figure. |
| Spiral Cable Sub-Assembly | Steering column. See Figure. |
| Thermistor Assembly | Behind left side of front bumper. See Figure. |
| Tire Pressure Warning Antenna & Receiver | Left "C" pillar. See Figure. |
