Remove/install alternator - AR15.40-P-5032MCU
ENGINE 132.910 in MODEL 451.3/4
| Remove/install | |||
| 1 | Remove interior flap above engine | AR88.40-P-1100-03MCC | |
| 2 | Disconnect ground line for battery | AR54.10-P-0003MCC | |
| 3 | Remove fender liner in right rear fender | AR88.10-P-1400MCU | |
| 4 | Release rear drive module | AR01.00-P-3050MCU | |
| 5 | Remove poly-V belt | AR13.22-P-1202MCU | |
| 6 | Lower vehicle with lifting platform | ||

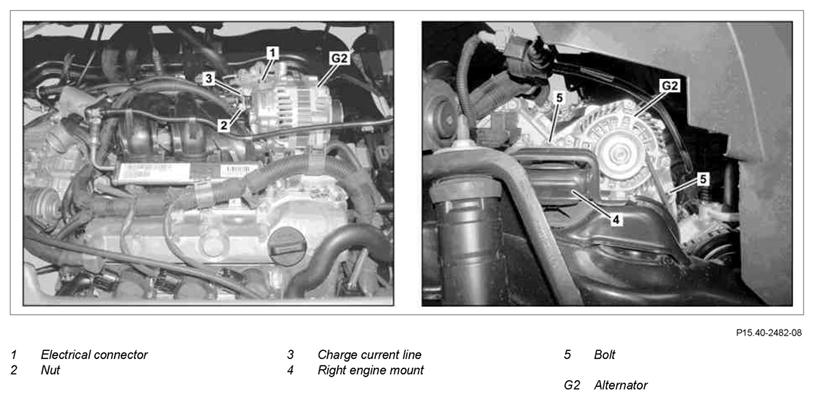

| 7 | Unplug electrical connector (1) at the alternator (G2) | ||
| 8 | Remove nut (2) on alternator (G2) and remove charge current line (3) | *BA15.40-P-1002-01G | |
| 9 | Remove right engine mount (4) | AR22.10-P-1102MCU | |
| 10 | Remove bolts (5) | *BA15.40-P-1008-01G | |
| 11 | Remove alternator (G2) from timing case cover | ||
| 12 | Install in the reverse order |
ALTERNATOR
| Number | Designation | ENGINE 132.9 | |
|---|---|---|---|
| BA15.40-P-1002-01G | Cable to alternator terminal B+ | Nm | 10 |
| BA15.40-P-1008-01G | Bolt, alternator to timing case cover | Nm | 23 |
