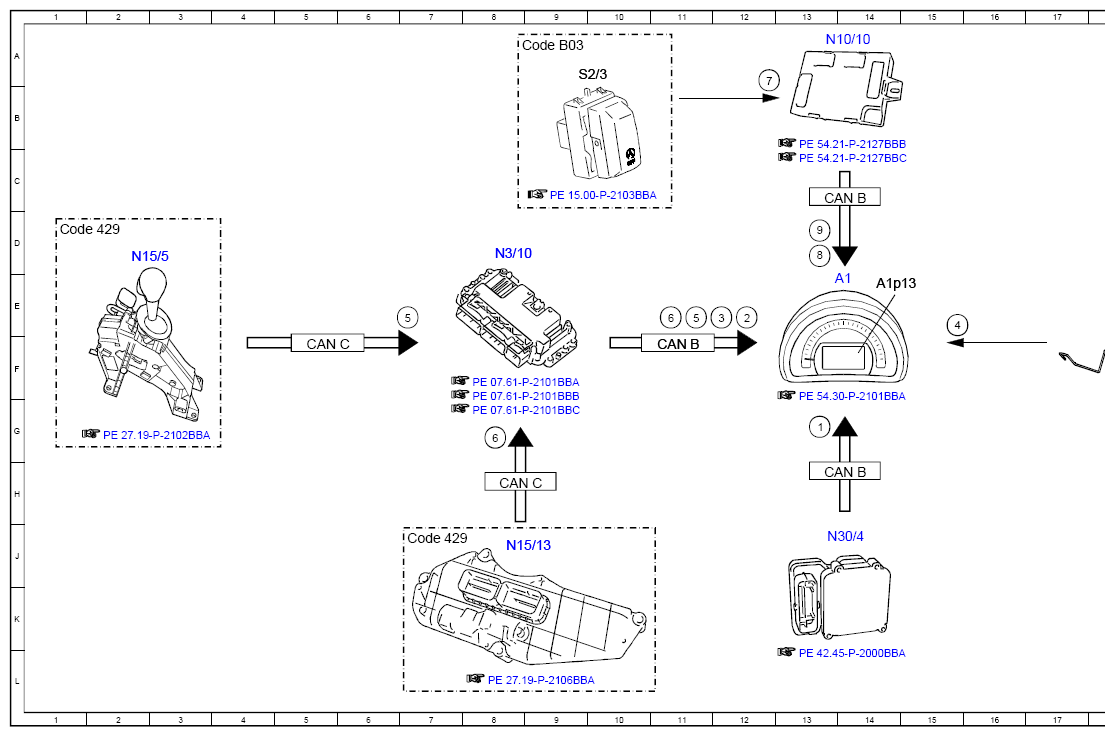

Electrical Function Schematic Of Instrument Cluster, Operating Condition Display - PE54.30-P-2055-97BBA
MODEL 453.0 (except 453.091), 453.3 (except 453.391), 453.4 (except 453.491) with CODE K35 (Instrument cluster with monochrome display)
MODEL 453.0 (except 453.091), 453.3 (except 453.391), 453.4 (except 453.491) with CODE K36 (Instrument cluster with color 8.9 cm (3.5") display)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 13G |
| 2 | Engine speed, signal | 12E |
| 3 | Coolant temperature, signal | 12E |
| 4 | Fuel tank fuel level indicator fill level sensor, signal | 15E |
| 5 | Transmission mode, signal | 7E |
| 5 | Transmission mode, signal | 11E |
| 6 | Gear range, status | 8G |
| 6 | Gear range, status | 11E |
| 7 | ECO start/stop function button, status | 12A |
| 8 | ECO start/stop function 'Available' indicator lamp, request | 13D |
| 9 | ECO start/stop function 'Not available' indicator lamp, request | 13D |
| A1 | Instrument cluster | 14E |
| A1p13 | Multifunction display | 14E |
| CAN B | Interior CAN | 11F |
| CAN B | Interior CAN | 13H |
| CAN B | Interior CAN | 13C |
| CAN C | Drive train CAN | 8H |
| CAN C | Drive train CAN | 5F |
| Code 429 | twinamic | 7J |
| Code 429 | twinamic | 1D |
| Code B03 | Direct starting | 8A |
| M3/3b1 | Fuel tank fuel level indicator fill level sensor | 18E |
| N10/10 | Center SAM control unit | 13A |
| N15/13 | Double clutch transmission control unit | 8J |
| N15/5 | Electronic selector lever module control unit | 2D |
| N3/10 | ME-SFI [ME] control unit | 8D |
| N30/4 | Electronic Stability Program control unit | 13J |
| S2/3 | Start/stop button | 9A |
