HITACHI Electronic Ignition: Overhaul: Disassembly

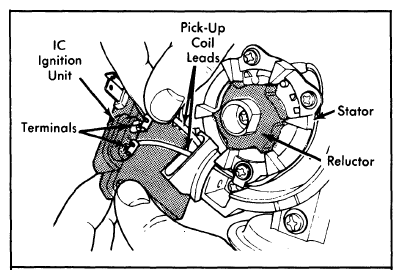

- Remove distributor cap and rotor. Remove ignition unit by disconnecting harness, removing mounting screws, and disconnecting pick-up coil wires.
- Remove stator and magnet. Remove vacuum controller and carefully pry reluctor from shaft. Remove roll pin, pick-up coil assembly, and breaker plate assembly. Remove pin and pinion gear. Remove rotor shaft and drive shaft assembly.
Courtesy of NOT AVAILABLE
- Mark rotor and drive shafts for reassembly reference. Remove packing and rotor shaft set screw. Mark one governor spring and its bracket; also one weight and its pivot pin. Remove weights and springs.
