Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|
| B11 (2.5L) (Black, 20 Pin) | At center rear of engine. See Figure. |
| B11 (2.5L Turbo) (20 Pin) | At rear center of engine. See Figure. |
| B11 (3.0L) (20 Pin) | At rear center of engine. See Figure. |
| B12 (2.5L) (Black, 12 Pin) | At rear center of engine. See Figure. |
| B12 (2.5L Turbo) (Black, 12 Pin) | At rear center of engine. See Figure. |
| B12 (3.0L) (Black, 12 Pin) | At rear center of engine. See Figure. |
| B19 (2.5L) (Gray, 6 Pin) | On top of engine. See Figure. |
| B19 (3.0L) (6 Pin) | On top of engine. See Figure. |
| B20 (2.5L Turbo) (10 Pin) | On top of engine. See Figure. |
| B20 (2.5L) (12 Pin) | On top of engine. See Figure. |
| B20 (3.0L) (Gray, 16 Pin) | On top of engine. See Figure. |
| B21 (2.5L) (Gray, 20 Pin) | On top of engine. See Figure. |
| B21 (3.0L) (Light Gray, 20 Pin) | On top of engine. See Figure. |
| B22 (2.5L) (Brown, 16 Pin) | On top of engine. See Figure. |
| B22 (3.0L) (Brown, 16 Pin) | On top of engine. See Figure. |
| B25 (2.5L Turbo) (Gray, 4 Pin) | Rear of engine. See Figure. |
| B30 (2.5L) (24 Pin) | At left kick panel. See Figure. |
| B30 (3.0L) (24 Pin) | At left kick panel. See Figure. |
| B31 (2.5L) (Yellow, 12 Pin) | At left kick panel. See Figure. |
| B31 (3.0L) (Yellow, 12 Pin) | At left kick panel. See Figure. |
| B36 (2.5L) (66 Pin) | Behind instrument cluster. See Figure. |
| B36 (3.0L) (66 Pin) | Behind instrument cluster. See Figure. |
| B61 (2.5L) (Black, 8 Pin) | Behind left side of dash. See Figure. |
| B61 (3.0L) (Black, 8 Pin) | Behind left side of dash. See Figure. |
| B62 (2.5L) (Black, 20 Pin) | Behind left side of dash. See Figure. |
| B62 (3.0L, VDC) (32 Pin) | Behind left side of dash. See Figure. |
| B75 (2.5L) (Green, 2 Pin) | Behind left side of dash. See Figure. |
| B75 (3.0L) (Green, 2 Pin) | Behind left side of dash. See Figure. |
| B76 (2.5L) (Green, 2 Pin) | Behind left side of dash. See Figure. |
| B76 (3.0L) (Green, 2 Pin) | Behind left side of dash. See Figure. |
| B80 (2.5L) (8 Pin) | Behind center of dash. See Figure. |
| B80 (3.0L) (8 Pin) | Behind center of dash. See Figure. |
| B90 (2.5L) (Black, 6 Pin) | Behind right side of dash, near "A" pillar. See Figure. |
| B90 (3.0L) (Black, 8 Pin) | Behind right side of dash, near "A" pillar. See Figure. |
| B97 (2.5L) (8 Pin) | At right kick panel. See Figure. |
| B97 (3.0L) (8 Pin) | At right kick panel. See Figure. |
| B98 (2.5L) (Black, 2 Pin) | At right kick panel. See Figure. |
| B98 (2.5L) (8 Pin) | At right kick panel. See Figure. |
| B98 (3.0L) (4 Pin) | At right kick panel. See Figure. |
| B98 (3.0L) (32 Pin) | At right kick panel. See Figure. |
| B99 (2.5L) (32 Pin) | At right kick panel. See Figure. |
| B99 (3.0L) (32 Pin) | At right kick panel. See Figure. |
| B100 (2.5L) (Blue, 16 Pin) | Behind left side of dash. See Figure. |
| B100 (3.0L) (16 Pin) | Behind left side of dash. See Figure. |
| B101 (2.5L) (24 Pin) | At right kick panel. See Figure. |
| B101 (3.0L) (24 Pin) | At right kick panel. See Figure. |
| B108 (2.5L) (6 Pin) | Upper left side of dash. See Figure. |
| B108 (3.0L, ABS) (6 Pin) | Behind left side of dash. See Figure. |
| B108 (3.0L, VDC) (7 Pin) | Behind left side of dash. See Figure. |
| B113 (2.5L) (2 Pin) | Left kick panel. See Figure. |
| B113 (3.0L) (2 Pin) | At left kick panel. See Figure. |
| B183 (2.5L) (1 Pin) | Left kick panel. See Figure. |
| B183 (3.0L) (1 Pin) | At left kick panel. See Figure. |
| B184 (2.5L) (1 Pin) | Left kick panel. See Figure. |
| B184 (3.0L) (1 Pin) | At left kick panel. See Figure. |
| B201 (2.5L) (22 Pin) | Behind center of dash. See Figure. |
| B201 (3.0L) (22 Pin) | Behind center of dash. See Figure. |
| B252 (3.0L) (Dark Gray, 8 Pin) | On top of engine. See Figure. |
| B328 (2.5L, U5 Model) (8 Pin) | Front of engine. See Figure. |

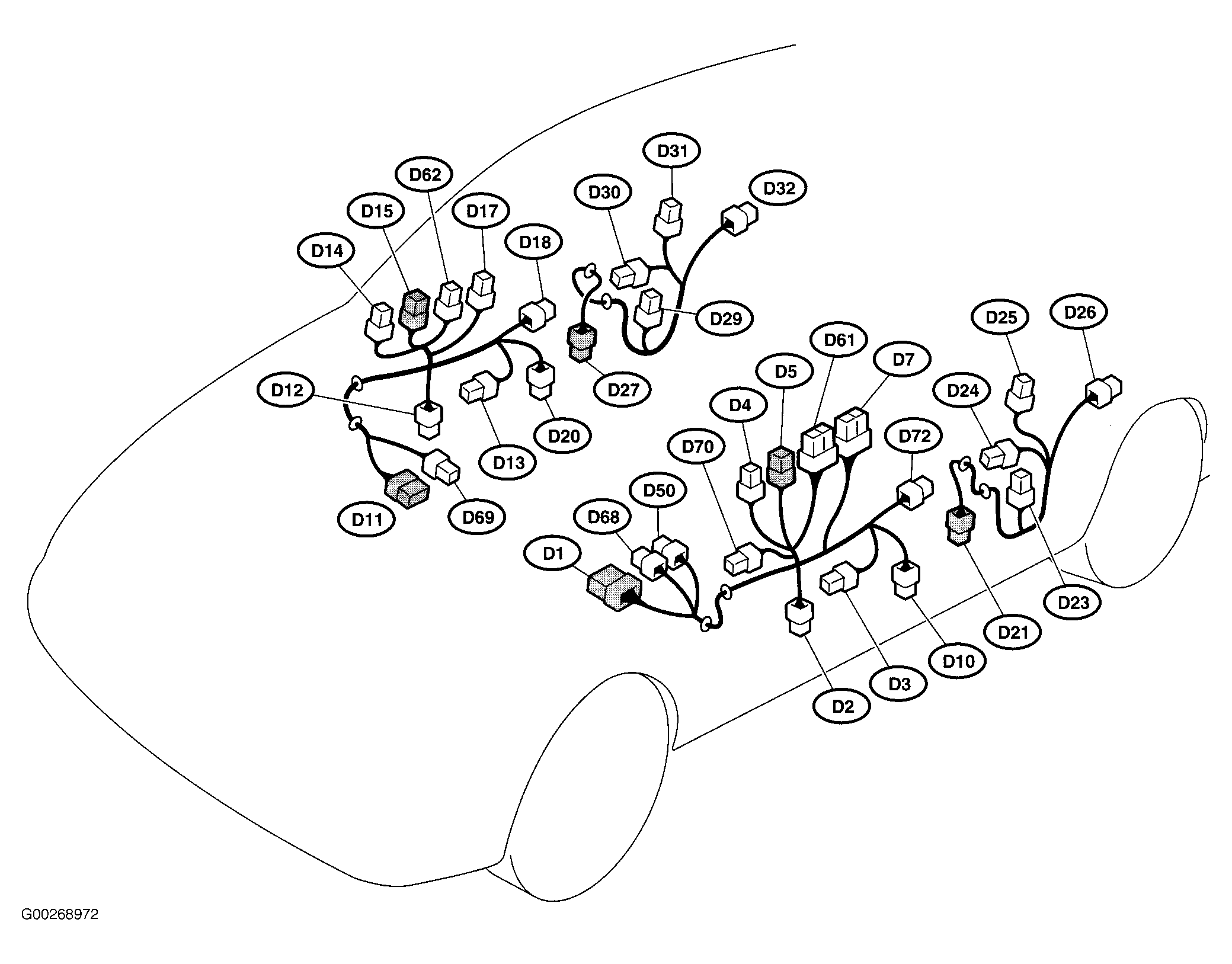

| D1 (24 Pin) | At left kick panel. See Figure. |
| D11 (24 Pin) | At right kick panel. See Figure. |
| D21 (8 Pin) | Near left "B" pillar. See Figure. |
| D27 (8 Pin) | Near right "B" pillar. See Figure. |
| D33 (Wagon) (2 Pin) | At right rear corner of vehicle. See Figure. |
| D34 (Wagon) (5 Pin) | At right rear corner of vehicle. See Figure. |
| D35 (Wagon) (Black, 5 Pin) | At right rear corner of vehicle. See Figure. |
| D50 (2 Pin) | At left kick panel. See Figure. |
| D68 (2 Pin) | At left kick panel. See Figure. |
| D69 (2 Pin) | At right kick panel. See Figure. |
| E1 (Turbo) (Gray, 10 Pin) | Right rear of engine. See Figure. |
| E1 (2.5L, Except U5) (6 Pin) | Center rear of engine. See Figure. |
| E1 (2.5L, U5) (12 Pin) | Right rear of engine. See Figure. |
| E1 (3.0L) (Gray, 16 Pin) | Rear of engine. See Figure. |
| E2 (Turbo) (Black, 20 Pin) | Rear of engine. See Figure. |
| E2 (2.5L, Except U5) (20 Pin) | Center rear of engine. See Figure. |
| E2 (2.5L, U5) (20 Pin) | Right rear of engine. See Figure. |
| E2 (3.0L) (Light Gray, 20 Pin) | Right rear of engine. See Figure. |
| E3 (Turbo) (Brown, 16 Pin) | Rear of engine. See Figure. |
| E3 (2.5L, Except U5) (Brown, 16 Pin) | Center rear of engine. See Figure. |
| E3 (2.5L, U5) (Brown, 16 Pin) | Right rear of engine. See Figure. |
| E3 (3.0L) (Brown, 16 Pin) | Right rear of engine. See Figure. |
| E49 (3.0L) (Dark Gray, 8 Pin) | Right rear of engine. See Figure. |
| E56 (Turbo) (Dark Gray, 4 Pin) | Right rear of engine. See Figure. |
| E58 (2.5L, U5) (6 Pin) | Right rear of engine. See Figure. |
| F2 (Blue, 16 Pin) | Left rear corner of engine compartment. See Figure. |
| F44 (Black, 8 Pin) | Left rear corner of engine compartment. See Figure. |
| F45 (W/O VDC) (Gray, 20 Pin) | At left rear corner of engine compartment. See Figure. |
| F45 (3.0L, W/VDC) (Blue, 32 Pin) | Left rear corner of engine compartment. See Figure. |
| F46 (W/O VDC) (6 Pin) | Left rear corner of engine compartment. See Figure. |
| F46 (3.0L, W/VDC) (8 Pin) | Left rear corner of engine compartment. See Figure. |
| F55 (ABS) (8 Pin) | Left rear corner of engine compartment. See Figure. |
| F55 (VDC) (12 Pin) | Left rear corner of engine compartment. See Figure. |
| F60 (Turbo Engine) (Brown, 16 Pin) | Left front side of engine compartment. See Figure. |
| F61 (Turbo Engine) (Black, 20 Pin) | Left front side of engine compartment. See Figure. |
| i1 (66 Pin) | Behind left end of dash. See Figure. |
| i20 (8 Pin) | Behind dash, right of steering column. See Figure. |
| i40 (22 Pin) | Behind dash, right of steering column. See Figure. |
| i53 (Blue, 16 Pin) | At right kick panel. See Figure. |
| i74 (6 Pin) | Behind right side of dash. See Figure. |
| i75 (6 Pin) | Behind right side of dash. See Figure. |
| R1 (8 Pin) | At right kick panel. See Figure. |
| R2 (Pick-Up) (8 Pin) | At right kick panel. See Figure. |
| R2 (Sedan) (4 Pin) | At right kick panel. See Figure. |
| R3 (32 Pin) | Right side of dash. See Figure. |
| R11 (8 Pin) | Near left "B" pillar. See Figure. |
| R14 (8 Pin) | Near right "B" pillar. See Figure. |
| R15 (Pick-Up) (Black, 6 Pin) | Left rear if cab. See Figure. |
| R15 (Sedan) (Black, 6 Pin) | Left rear side of trunk. See Figure. |
| R15 (Wagon) (Black, 6 Pin) | Forward of left rear wheelwell. See Figure. |
| R24 (Sedan) (8 Pin) | At top right side of trunk. See Figure. |
| R38 (Wagon) (8 Pin) | At right rear corner of vehicle. See Figure. |
| R39 (Wagon) (Black, 8 Pin) | At right rear corner of vehicle. See Figure. |
| R46 (Sedan) (2 Pin) | Left rear side of trunk. See Figure. |
| R46 (Wagon) (2 Pin) | Forward of left rear wheelwell. See Figure. |
| R48 (Black, 2 Pin) | Right kick panel. See Figure. |
| R49 (ABS) (8 Pin) | Left side of dash. See Figure. |
| R49 (VDC) (12 Pin) | Left side of dash. See Figure. |
| R50 (W/Onstar®) (8 Pin) | At right "A" pillar. See Figure. |
| R50 (W/O Onstar) (6 Pin) | At right "A" pillar. See Figure. |
| R57 (Pick-Up) (6 Pin) | Left rear side of cab. See Figure. |
| R57 (Wagon) (Black, 6 Pin) | Forward of left rear wheelwell. See Figure. |
| R60 (Sedan) (8 Pin) | At top right side of trunk. See Figure. |
| R67 (Sedan) (2 Pin) | At bottom left of trunk. See Figure. |
| R67 (Wagon) (2 Pin) | Forward of left rear wheelwell. See Figure. |
| R98 (Blue, 16 Pin) | Right side of dash. See Figure. |
| R99 (2 Pin) | Left front kick panel. See Figure. |
| R101 (2 Pin) | Right side of dash. See Figure. |
| R124 (Sedan) (2 Pin) | Left side of trunk. See Figure. |
| R124 (Wagon) (2 Pin) | Near left rear wheelwell. See Figure. |
| R125 (Sedan) (2 Pin) | Left side of trunk. See Figure. |
| R125 (Wagon) (2 Pin) | Near left rear wheelwheel. See Figure. |
| R134 (Pick-Up) (8 Pin) | Right rear of vehicle. See Figure. |
| R134 (Sedan) (Gray, 8 Pin) | Near fuel tank. See Figure. |
| R134 (Wagon) (Gray, 8 Pin) | At rear center of vehicle. See Figure. |
| R135 (Pick-Up) (8 Pin) | Right rear of vehicle. See Figure. |
| R135 (Sedan) (Gray, 8 Pin) | Near fuel tank. See Figure. |
| R135 (Wagon) (Gray, 6 Pin) | At rear center of vehicle. See Figure. |
| R150 (Pick-Up) (16 Pin) | Lower right rear of cab. See Figure. |
| R151 (Pick-Up) (16 Pin) | Lower right rear of cab. See Figure. |
| R152 (Pick-Up) (8 Pin) | Upper right rear of cab. See Figure. |
| R153 (8 Pin) | Upper right rear of cab. See Figure. |
| T1 (2.5L, Except U5) (2 Pin) | On top front of transmission. See Figure. |
| T1 (2.5L, U5) (2 Pin) | On top front of transmission. See Figure. |
| T2 (Turbo) (Gray, 4 Pin) | On top front of transmission. See Figure. |
| T2 (2.5L, Except U5) (2 Pin) | On top front of transmission. See Figure. |
| T2 (2.5L, U5) (2 Pin) | On top front of transmission. See Figure. |
| T3 (Turbo) (12 Pin) | On top front of transmission. See Figure. |
| T3 (2.5L, Except U5) (12 Pin) | On top front of transmission. See Figure. |
| T3 (2.5L, U5) (12 Pin) | On top front of transmission. See Figure. |
| T3 (3.0L) (Black, 12 Pin) | On top front of transmission. See Figure. |
| T4 (Turbo) (Black, 20 Pin) | On top front of transmission. See Figure. |
| T4 (2.5L, Except U5) (Black, 20 Pin) | Top front of transmission. See Figure. |
| T4 (2.5L, U5) (Black, 20 Pin) | On top front of transmission. See Figure. |
| T4 (3.0L) (Black, 20 Pin) | On top front of transmission. See Figure. |
| T5 (2.5L, U5) (Gray, 6 Pin) | On top right front of transmission. See Figure. |
| T5 (3.0L) (6 Pin) | On top front of transmission. See Figure. |
