Torque Converter and Case

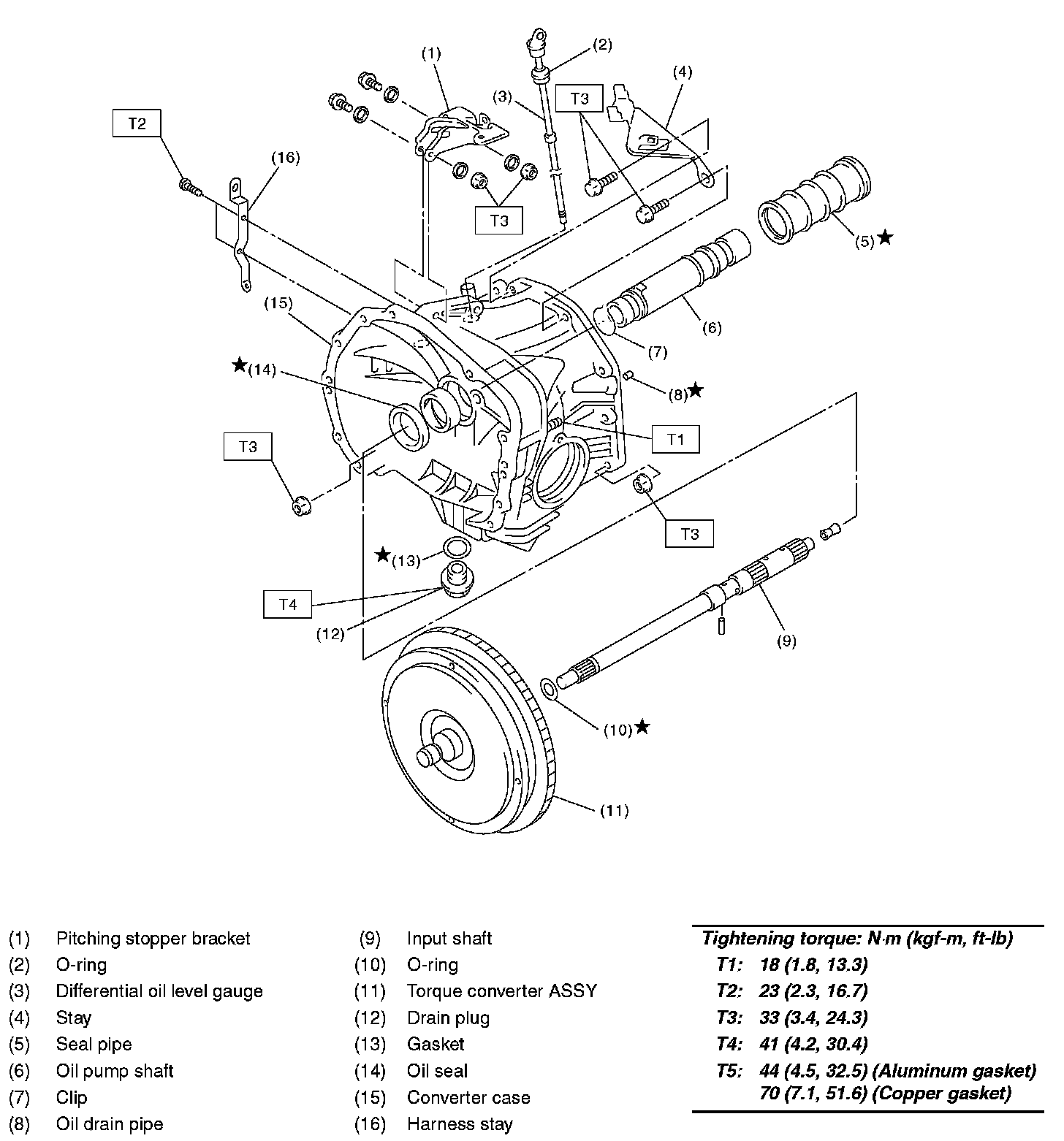

TORQUE CONVERTER AND CASE





OIL PUMP

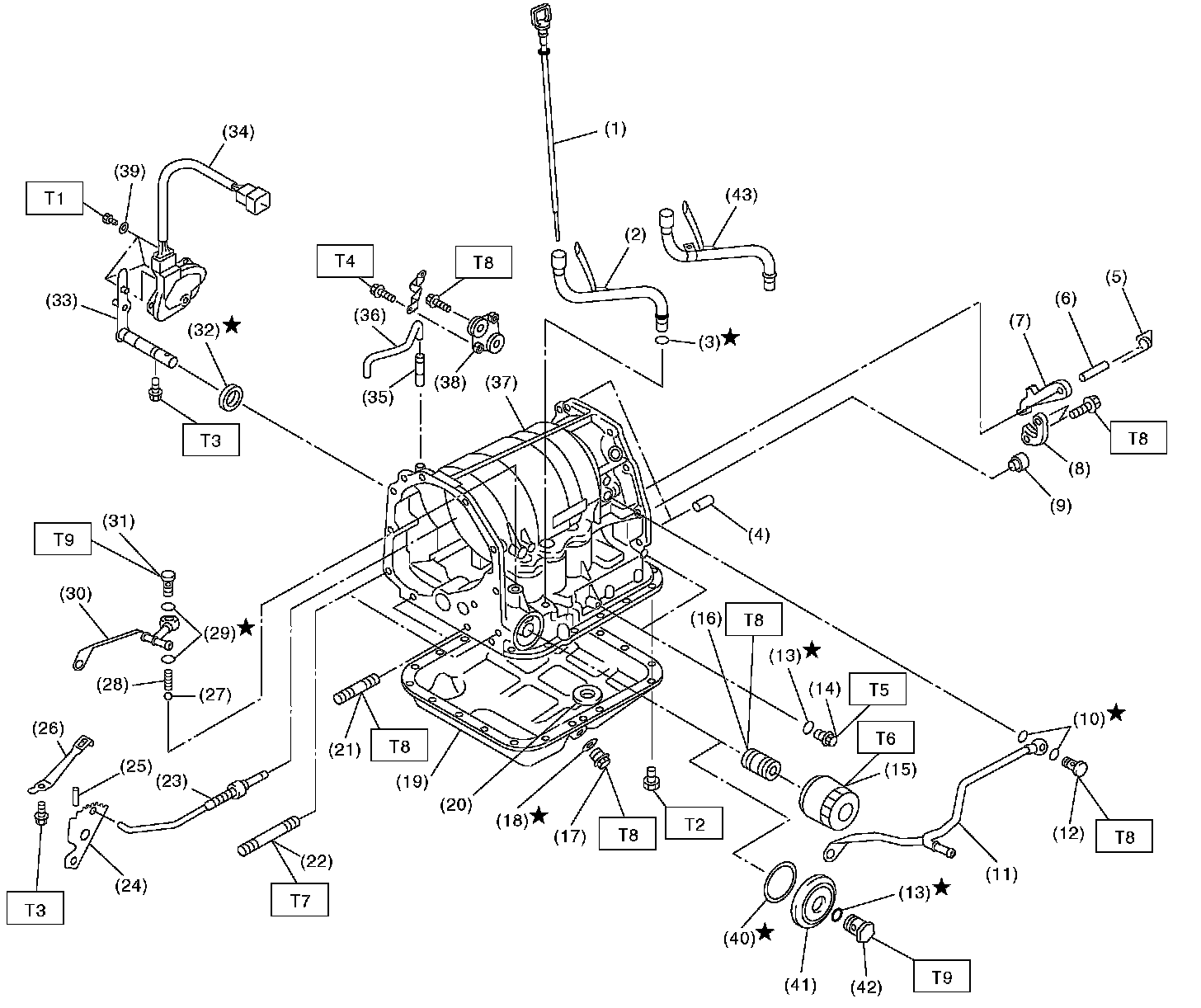

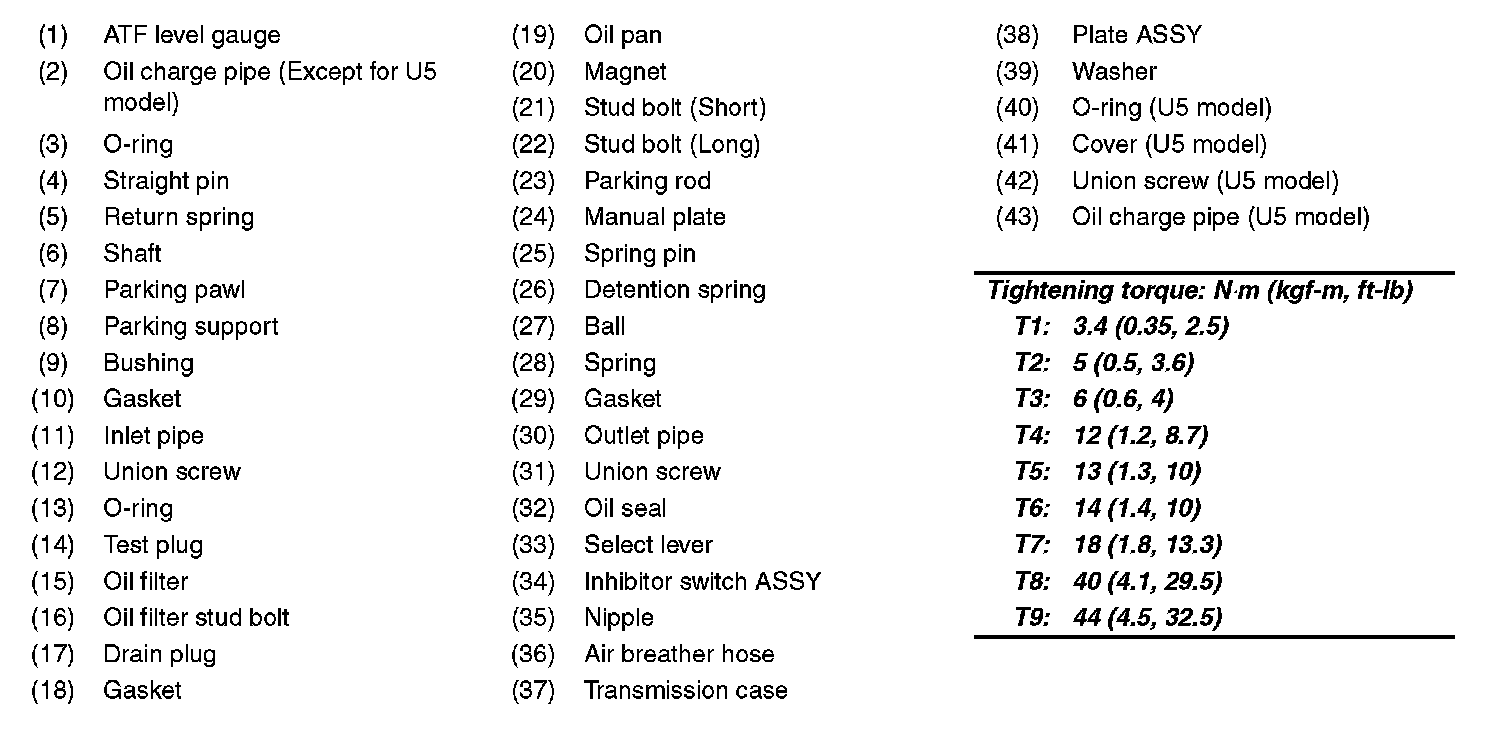

TRANSMISSION CASE AND CONTROL DEVICE

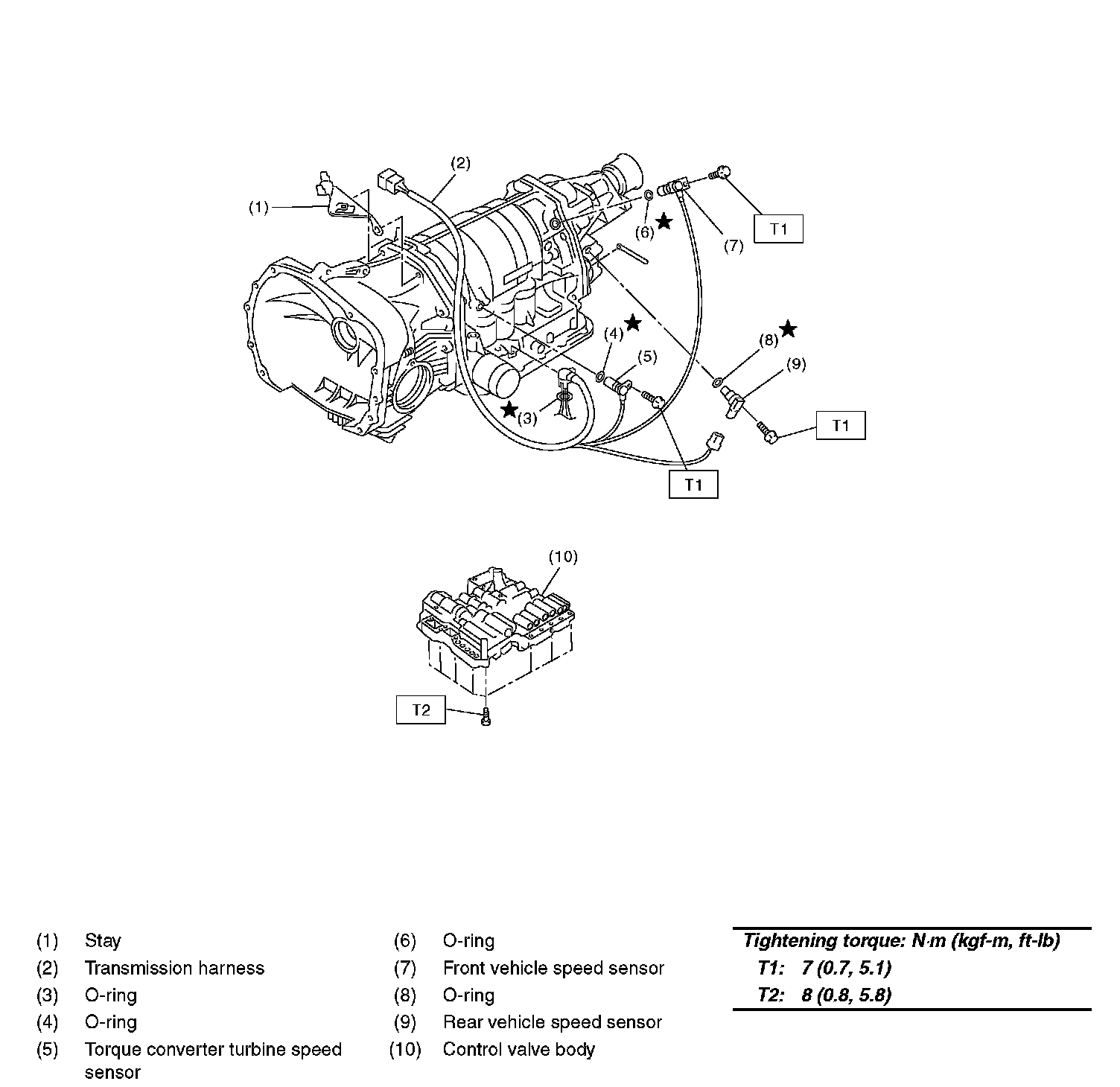

CONTROL VALVE AND HARNESS ROUTING

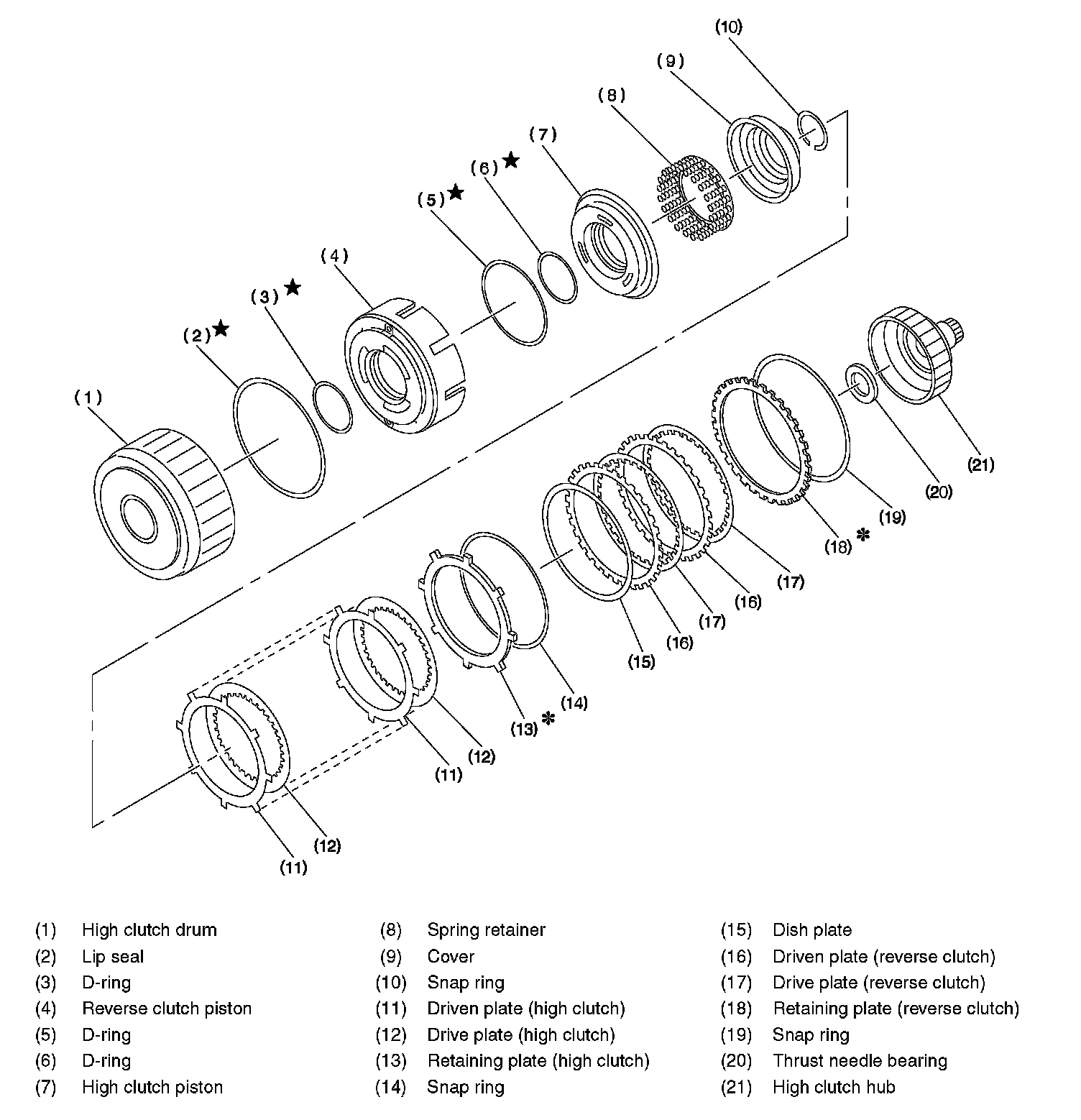

HIGH CLUTCH AND REVERSE CLUTCH

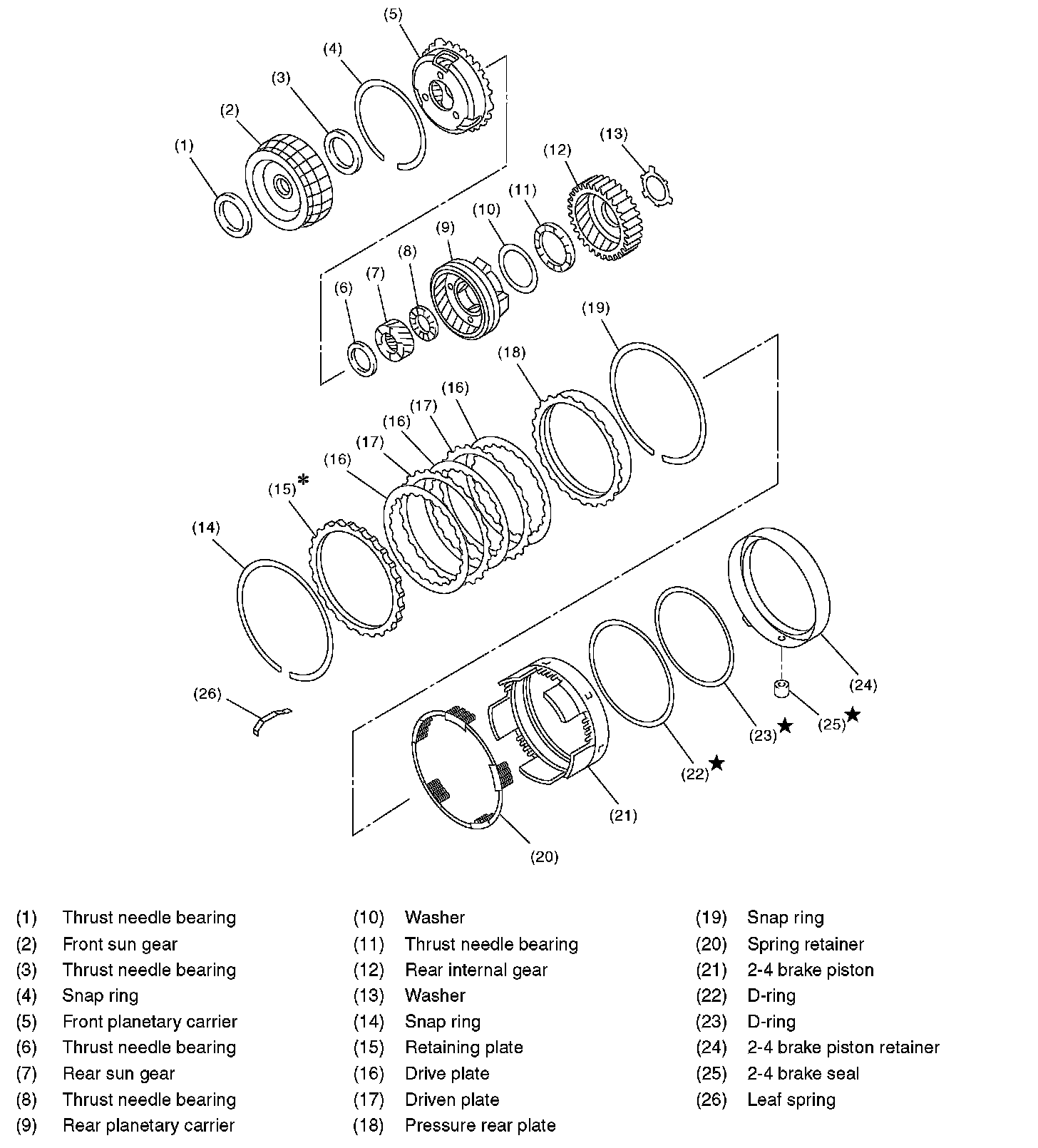

PLANETARY GEAR AND 2-4 BRAKE

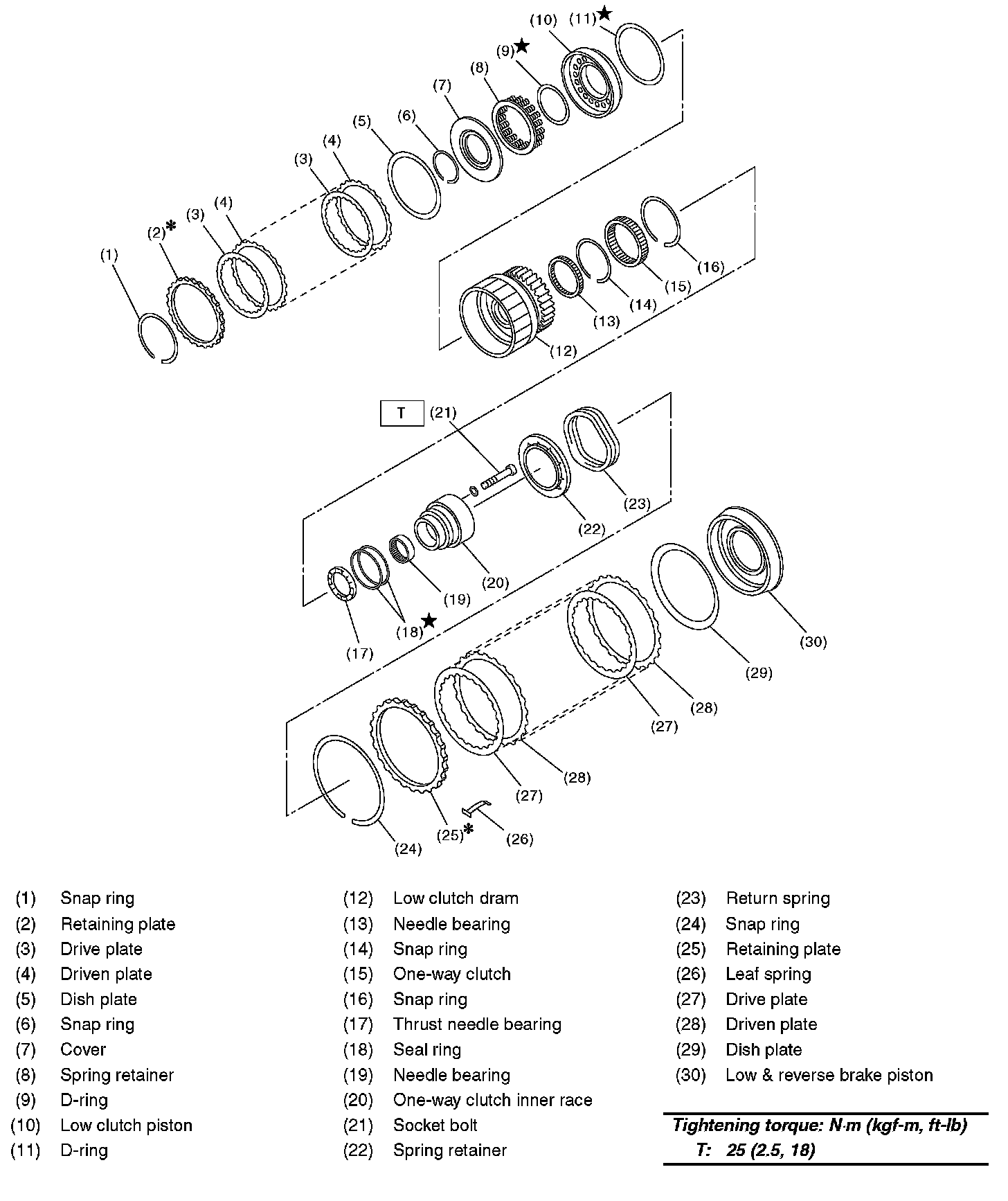

LOW CLUTCH AND LOW & REVERSE BRAKE

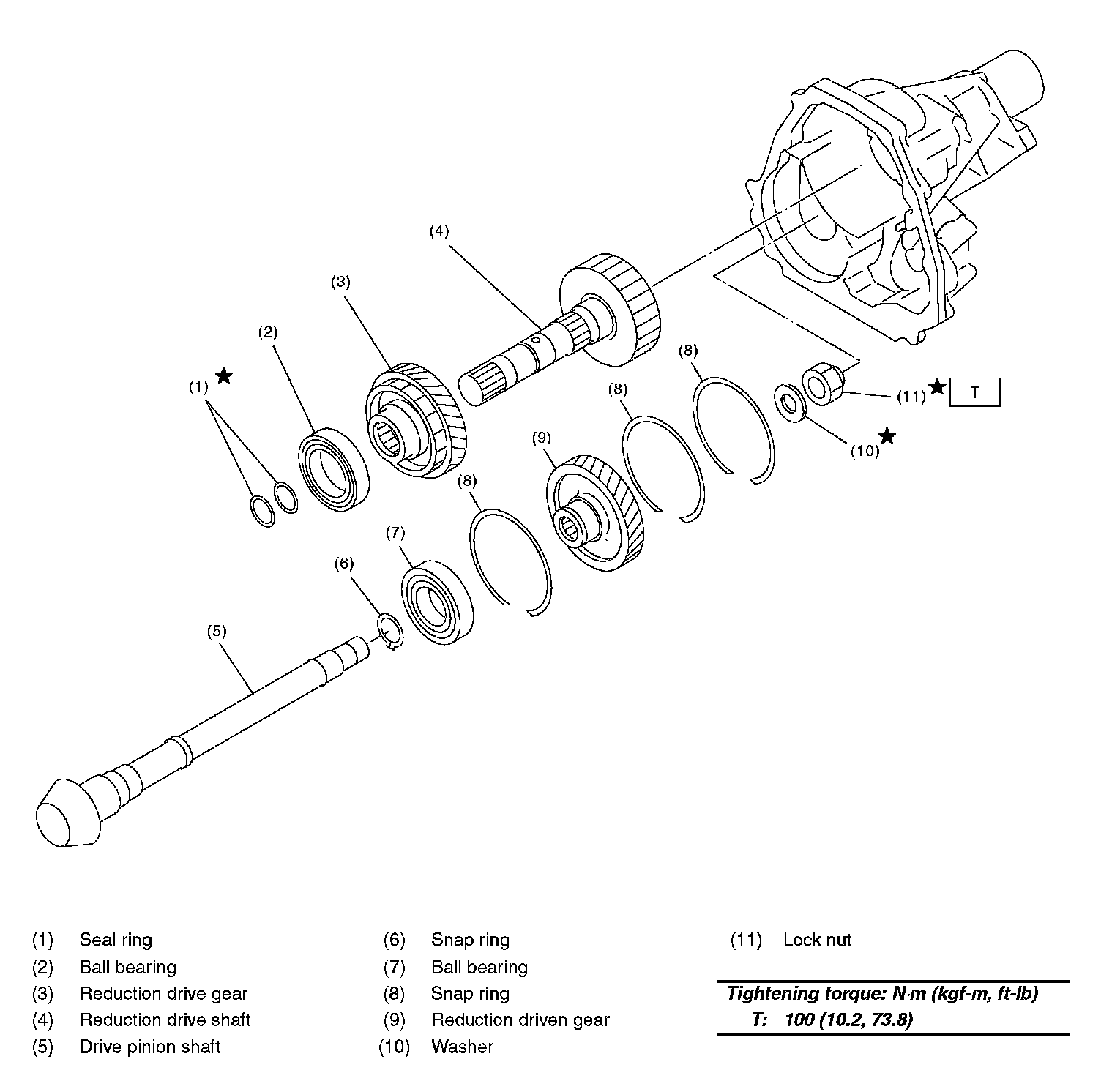

REDUCTION GEAR

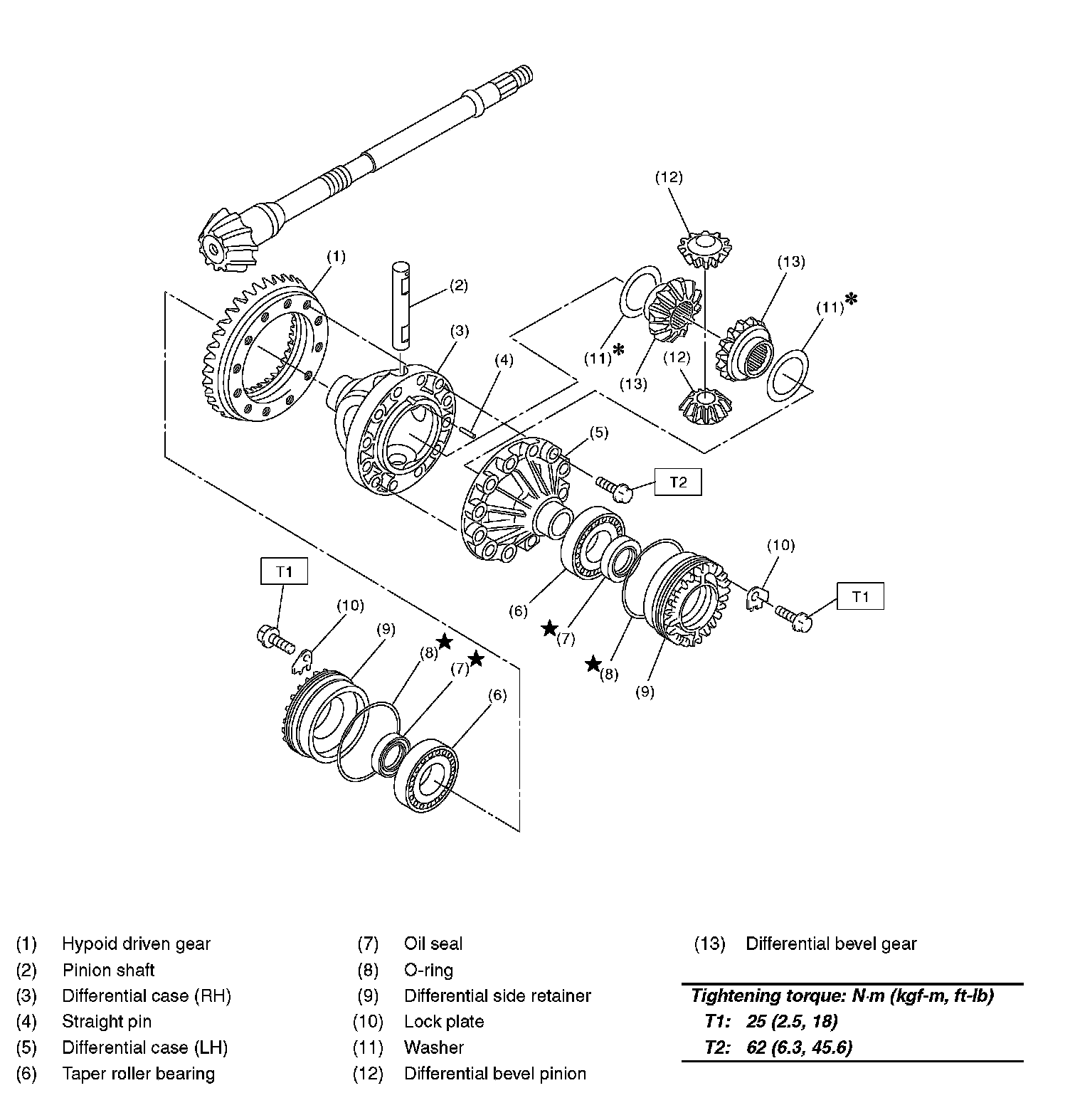

DIFFERENTIAL GEAR
