Torque Converter and Case

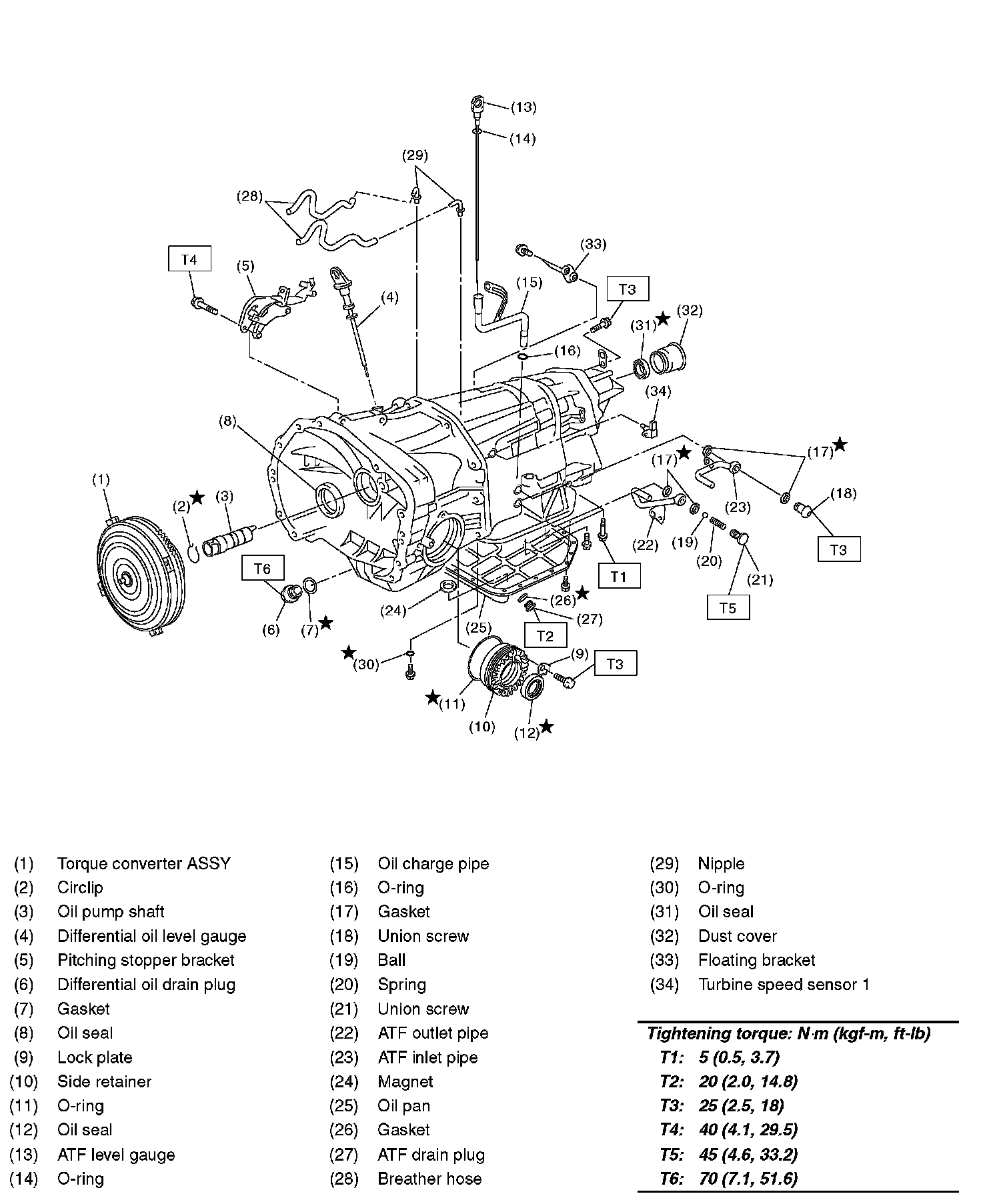

TORQUE CONVERTER CLUTCH & TRANSMISSION ASSEMBLY

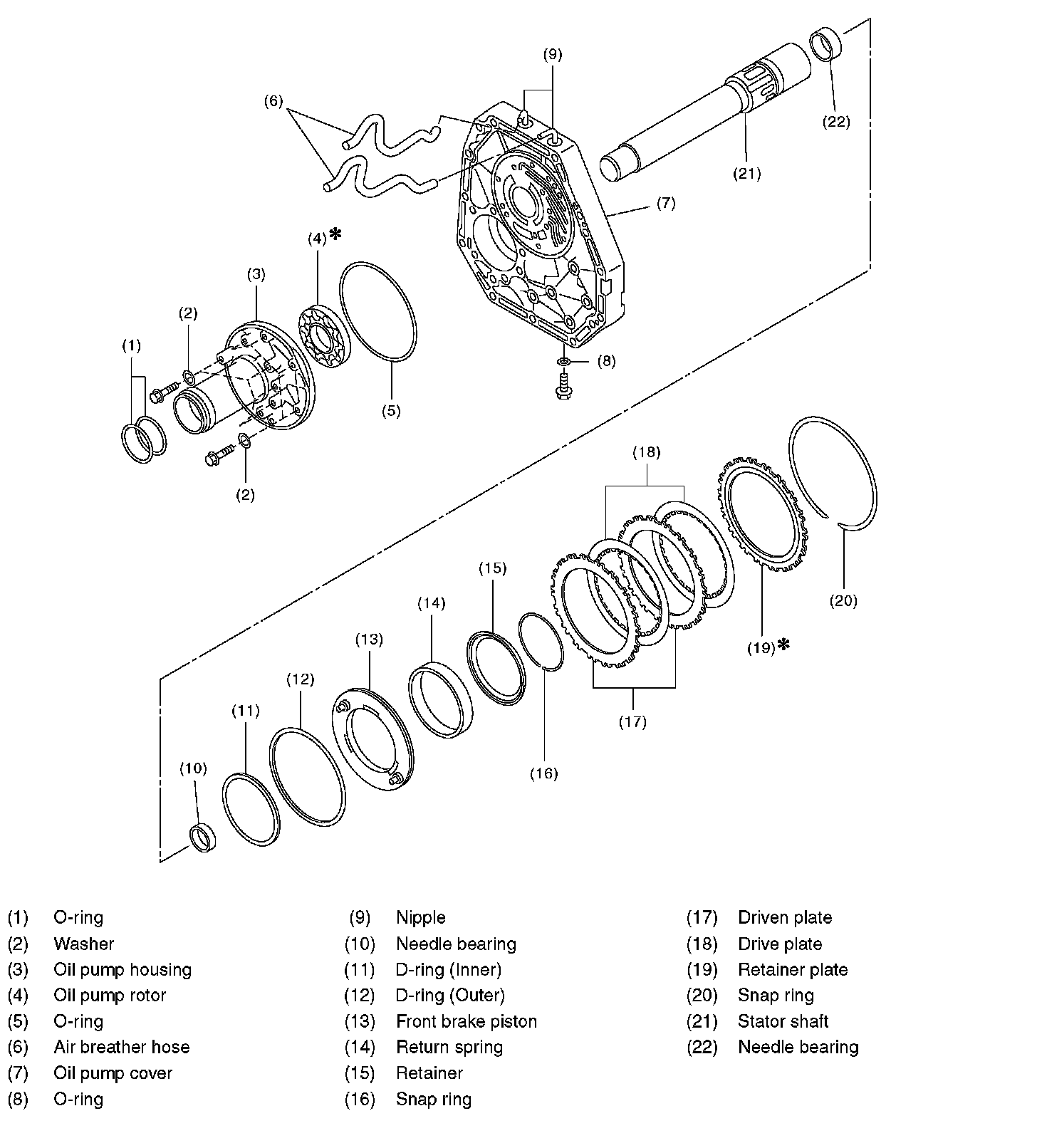

OIL PUMP & FRONT BRAKE

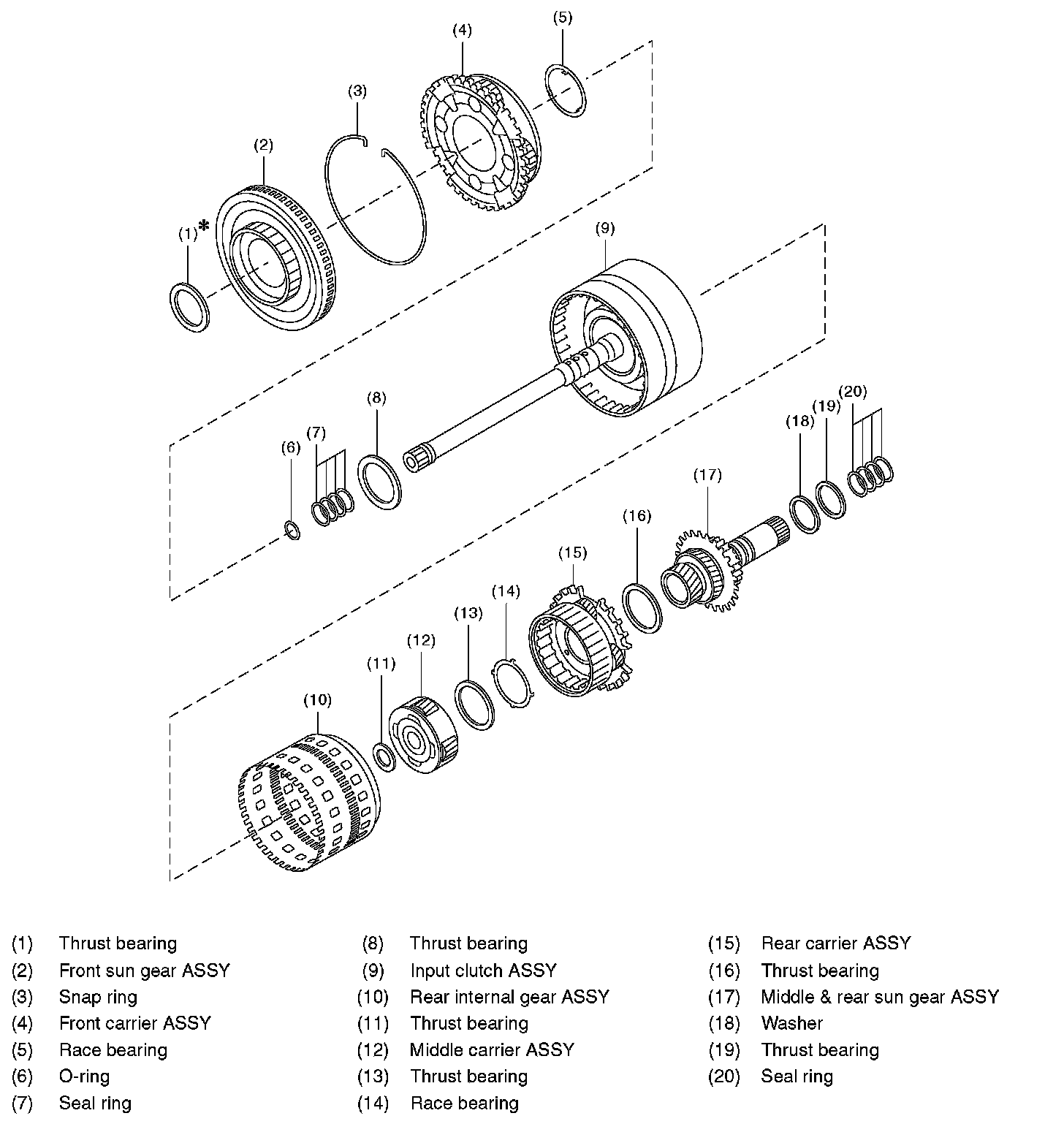

FRONT PLANETARY CARRIER and MIDDLE & REAR PLANETARY CARRIER

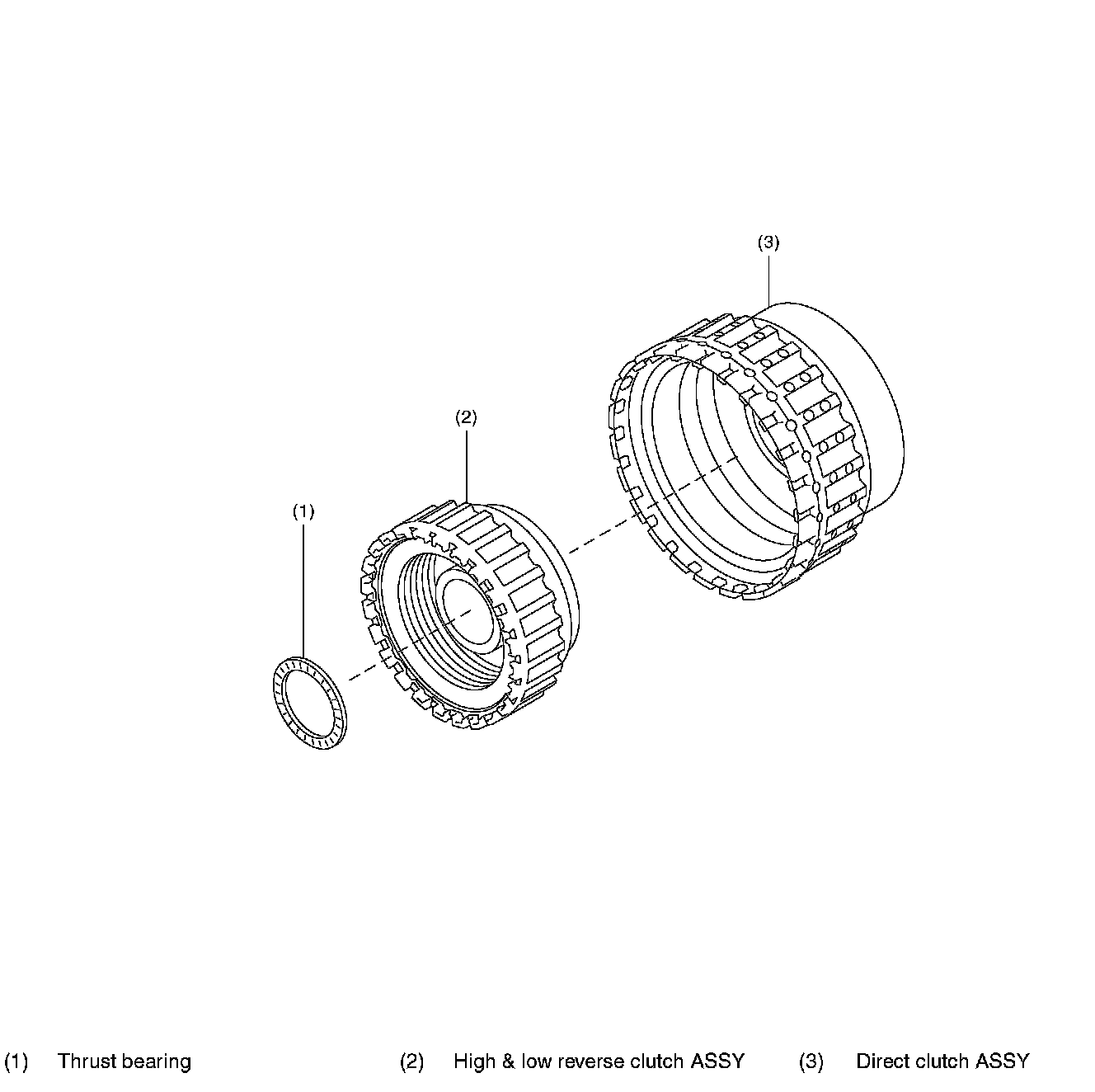

DIRECT CLUTCH and HIGH & LOW REVERSE CLUTCH

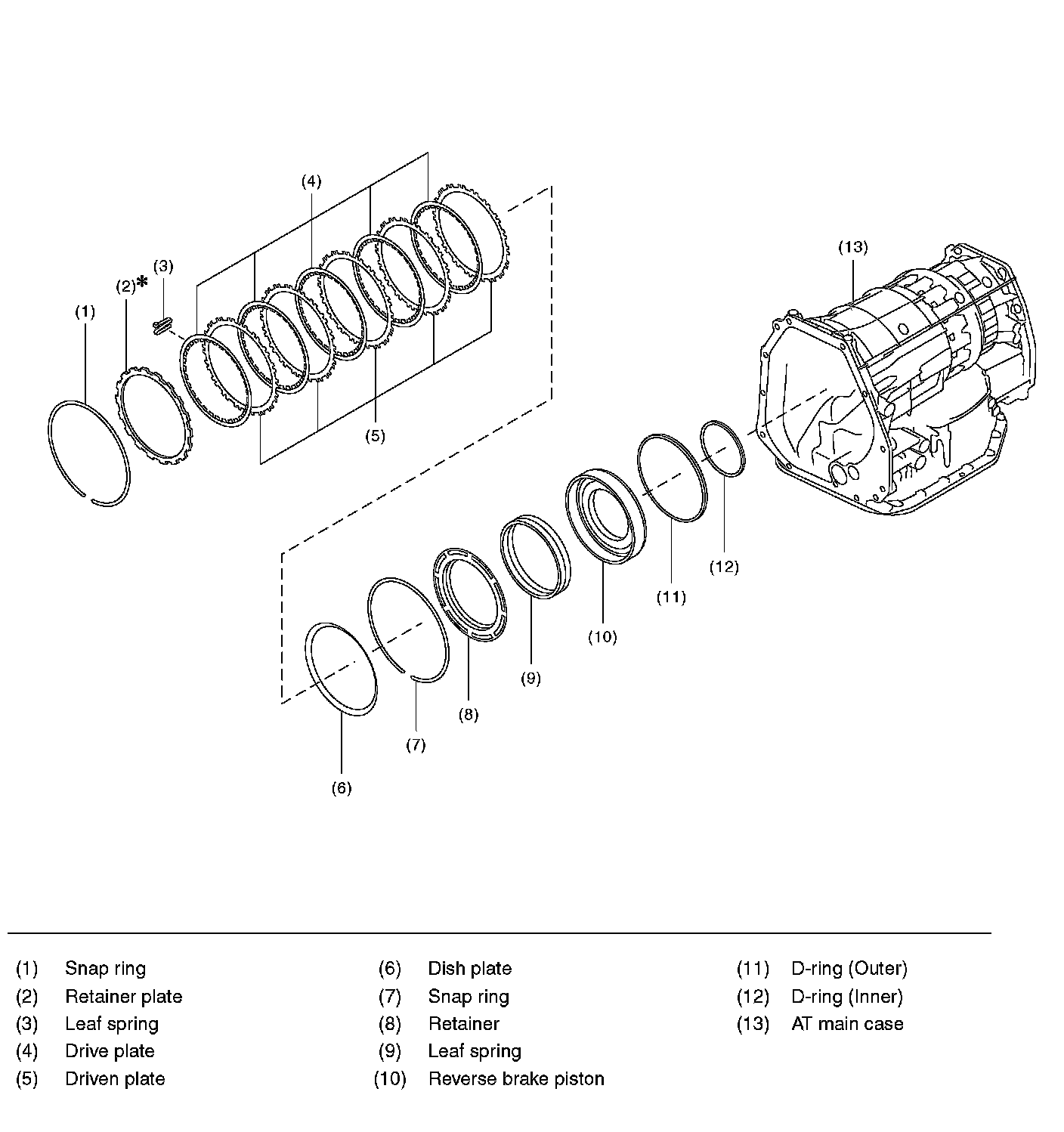

REVERSE BRAKE

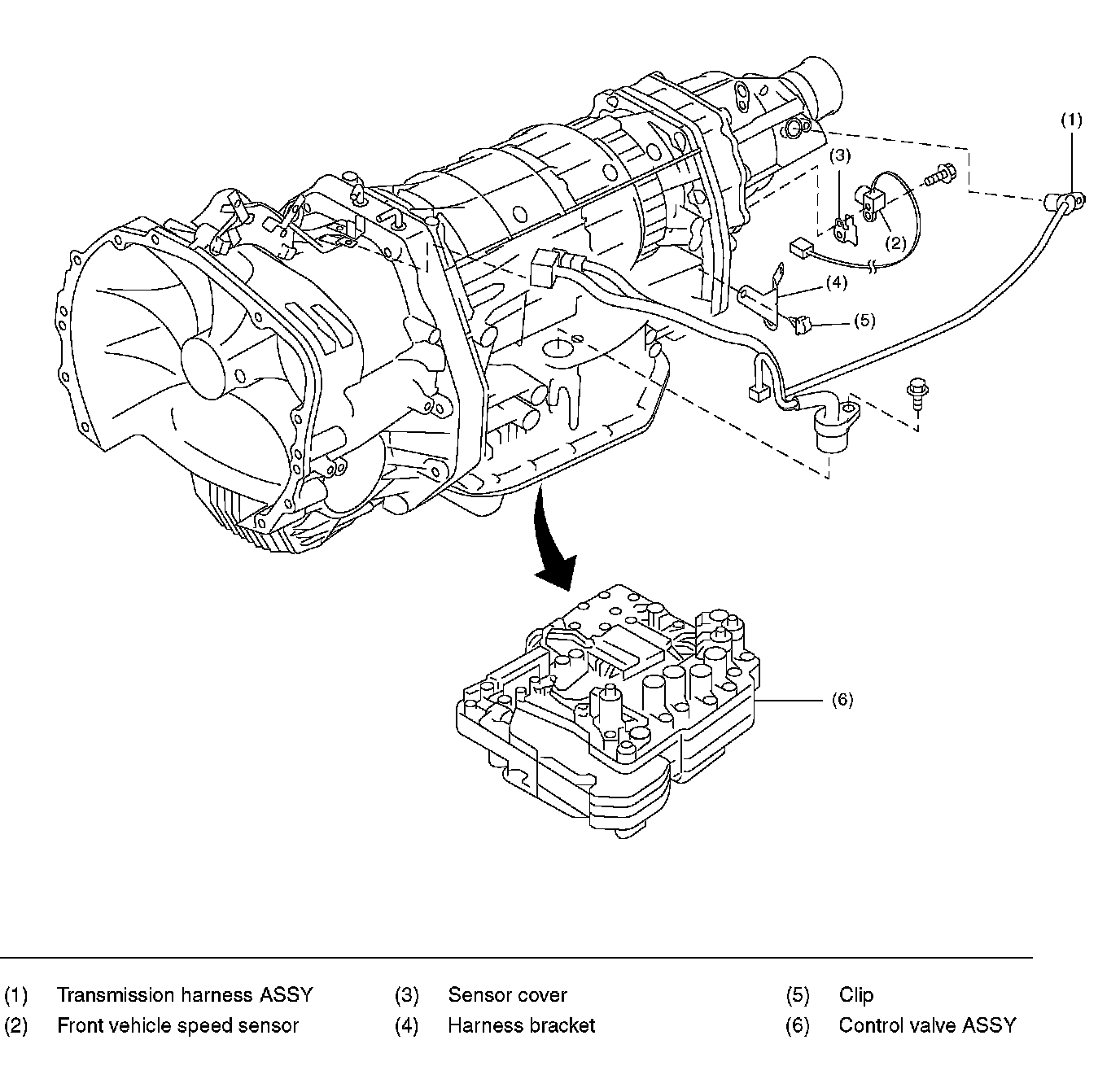

CONTROL VALVE & TRANSMISSION HARNESS

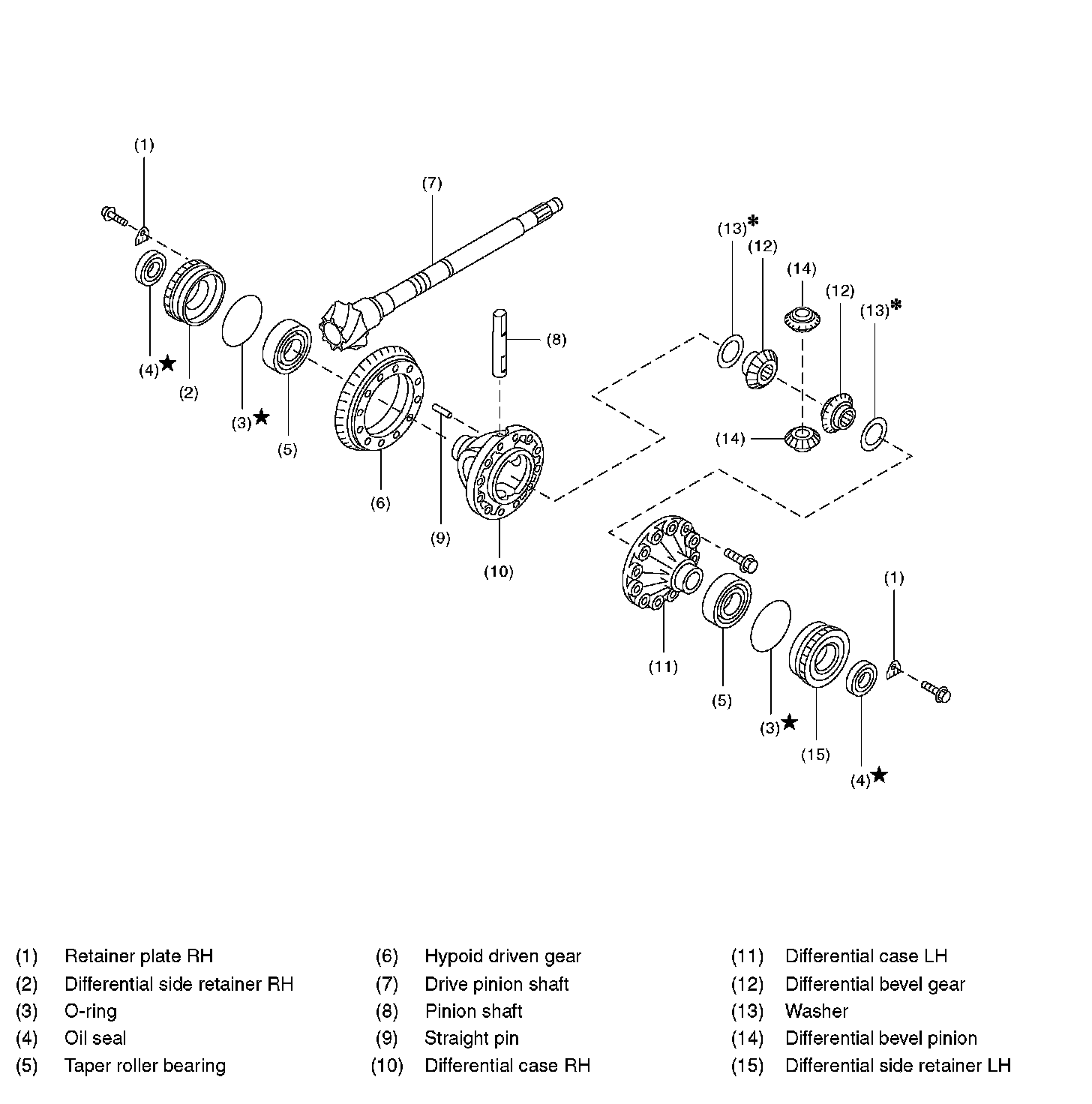

DIFFERENTIAL GEAR
