Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|
| AB1 (Yellow, 12 Pin) | Behind left kick panel. See Figure. |
| B11 (2.5L) (Black, 20 Pin) | At center rear of engine. See Figure. |
| B12 (2.5L) (Black, 12 Pin) | At rear center of engine. See Figure. |
| B19 (2.5L) (Gray, 6 Pin) | On top of engine. See Figure. |
| B20 (2.5L) (12 Pin) | On top of engine. See Figure. |
| B21 (2.5L) (Gray, 20 Pin) | On top of engine. See Figure. |
| B22 (White, 16 Pin) | On top of engine. See Figure. |
| B22 (2.5L) (Brown, 16 Pin) | On top of engine. See Figure. |
| B30 (3.0L) (24 Pin) | Left kick panel. See Figure. |
| B31 (3.0L) (Yellow, 12 Pin) | Left kick panel. See Figure. |
| B36 (White, 66 Pin) | Left side of dash. See Figure. |
| B37 (White, 28 Pin) | Right side of dash. See Figure. |
| B38 (White, 20 Pin) | Right side of dash. See Figure. |
| B61 (3.0L) (Black, 8 Pin) | Left side of dash. See Figure. |
| B62 (3.0L, VDC) (32 Pin) | Left side of dash. See Figure. |
| B75 (3.0L) (Green, 2 Pin) | Left side of dash. See Figure. |
| B76 (3.0L) (Green, 2 Pin) | Left side of dash. See Figure. |
| B80 (3.0L) (8 Pin) | Center of dash. See Figure. |
| B83 (Joint Connector) (White, 8 Pin) | Right side of dash. See Figure. |
| B90 (White, 12 Pin) | Behind right side of dash, near "A" pillar. See Figure. |
| B97 (White, 20 Pin) | Right kick panel. See Figure. |
| B98 White, 16 Pin) | Right kick panel. See Figure. |
| B98 (3.0L) (4 Pin) | Right kick panel. See Figure. |
| B98 (3.0L) (32 Pin) | Right kick panel. See Figure. |
| B99 (3.0L) (32 Pin) | Right kick panel. See Figure. |
| B100 (3.0L) (16 Pin) | Left side of dash. See Figure. |
| B101 (3.0L) (24 Pin) | Right kick panel. See Figure. |
| B108 (3.0L, ABS) (6 Pin) | Left side of dash. See Figure. |
| B108 (3.0L, VDC) (7 Pin) | Left side of dash. See Figure. |
| B113 (3.0L) (2 Pin) | Left kick panel. See Figure. |
| B122 (Joint Connector) (White, 8 Pin) | Right side of dash. See Figure. |
| B138 (Joint Connector) (White, 8 Pin) | Behind right kick panel. See Figure. |
| B183 (3.0L) (1 Pin) | Left kick panel. See Figure. |
| B184 (3.0L) (1 Pin) | Left kick panel. See Figure. |
| B201 (3.0L) (22 Pin) | Center of dash. See Figure. |
| B328 (2.5L Low Emissions Model) (8 Pin) | On front of engine. See Figure. |
| B360 (F109) (White, 16 Pin) | Left rear of engine compartment. See Figure. |
| B361 (F108) (White, 14 Pin) | Left rear of engine compartment. See Figure. |
| D22 (White, 8 Pin) | On Right rear door. See Figure. |
| D28 (White, 8 Pin) | In left rear door. See Figure. |
| D33 (Wagon) (White, 3 Pin) | At right rear corner of vehicle. See Figure. |
| D34 (Wagon) (White, 8 Pin) | At right rear corner of vehicle. See Figure. |
| D35 (Wagon) (White, 10 Pin) | At right rear corner of vehicle. See Figure. |
| D83 (White, 25 Pin) | Left side of dash. See Figure. |
| D84 (White, 25 Pin) | Right side of dash. See Figure. |
| E1 (2.5L Non-Turbo) (Brown, 16 Pin) | Center rear of engine. See Figure. |
| E1 (2.5L Non-Turbo) (Low Emissions) (Brown, 16 Pin) | Right rear of engine. See Figure. |
| E1 (2.5L Turbo) (Brown, 16 Pin) | Right rear of engine. See Figure. |
| E1 (3.0L) (Brown, 16 Pin) | Rear of engine. See Figure. |
| E2 (2.5L Non-Turbo) (Black, 54 Pin) | Center rear of engine. See Figure. |
| E2 (2.5L Non-Turbo) (Low Emissions) (Black, 54 Pin) | Right rear of engine. See Figure. |
| E2 (2.5L Turbo) (Black, 54 Pin) | Rear of engine. See Figure. |
| E2 (3.0L) (Black, 54 Pin) | Right rear of engine. See Figure. |
| E3 (3.0L) (White, 16 Pin) | Right rear of engine. See Figure. |
| E76 (3.0L) (Dark Gray, 10 Pin) | Right rear of engine. See Figure. |
| E77 (3.0L) (Gray, 10 Pin) | Right rear of engine. See Figure. |
| F2 (Blue, 16 Pin) | Left rear corner of engine compartment. See Figure. |
| F44 (Black, 8 Pin) | Left rear corner of engine compartment. See Figure. |
| F45 (3.0L, W/VDC) (Blue, 32 Pin) | Left rear corner of engine compartment. See Figure. |
| F46 (W/O VDC) (6 Pin) | Left rear corner of engine compartment. See Figure. |
| F46 (3.0L, W/VDC) (8 Pin) | Left rear corner of engine compartment. See Figure. |
| F55 (ABS) (8 Pin) | Left rear corner of engine compartment. See Figure. |
| F55 (VDC) (12 Pin) | Left rear corner of engine compartment. See Figure. |
| F60 (Turbo Engine) (Brown, 16 Pin) | Left front side of engine compartment. See Figure. |
| F61 (Turbo Engine) (Black, 20 Pin) | Left front side of engine compartment. See Figure. |
| F108 (White, 18 Pin) | Left side of engine compartment. See Figure. |
| F109 (White, 24 Pin) | Left side of engine compartment. See Figure. |

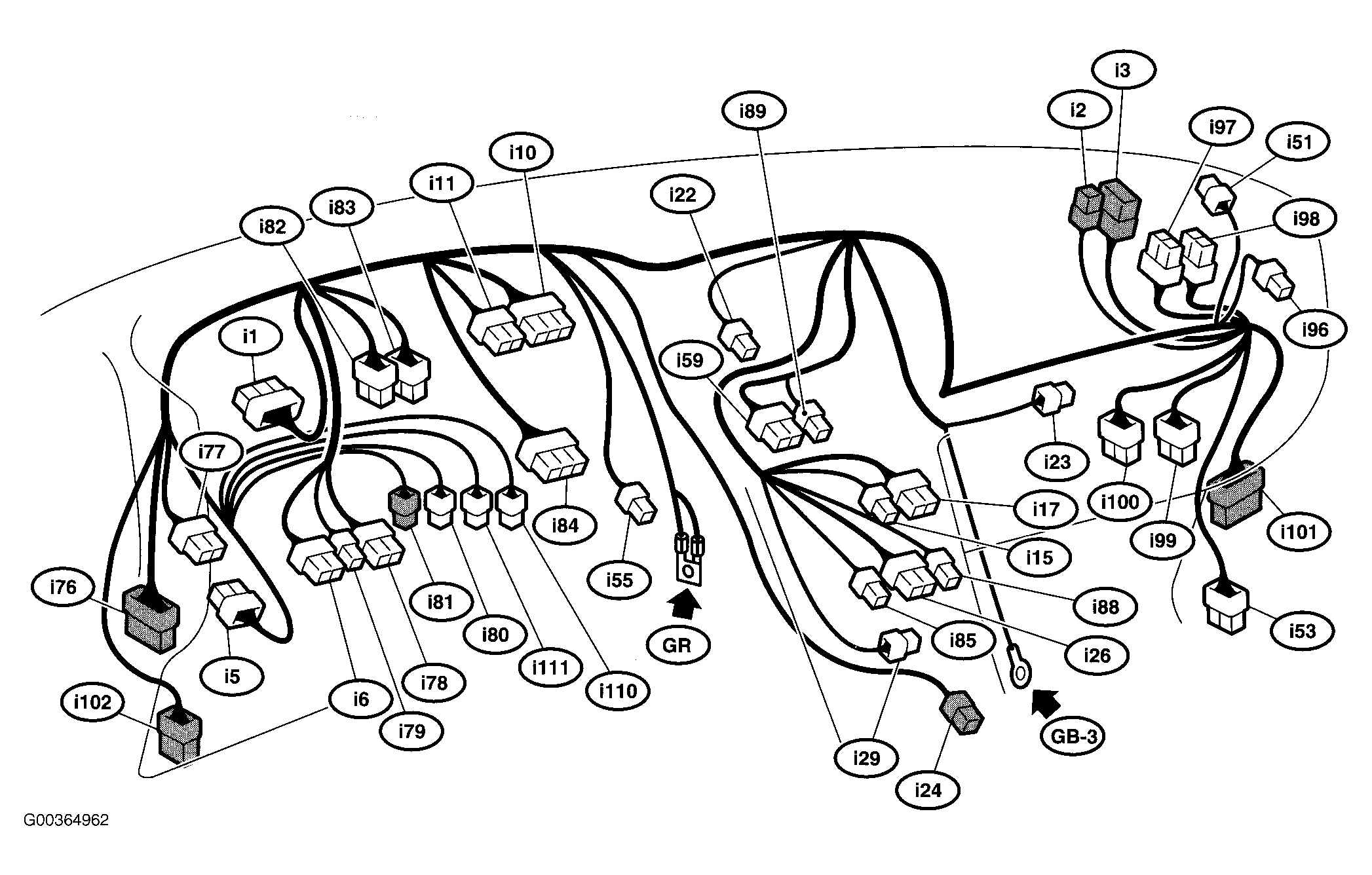

| i1 (White, 28 Pin) | Behind left end of dash. See Figure. |
| I2 (White, 8 Pin) | Right side of dash. See Figure. |
| I3 (White, 20 Pin) | Right side of dash. See Figure. |
| i53 (White, 18 Pin) | Right kick panel. See Figure. |
| I102 (White, 18 Pin) | Left side of dash. See Figure. |
| R1 (Sedan) (White, 20 Pin) | Left kick panel. See Figure. |
| R1 (Wagon) (White, 20 Pin) | Left side of dash. See Figure. |
| R2 (Sedan) (White, 16 Pin) | Right kick panel. See Figure. |
| R2 (Wagon) (White, 16 Pin) | Right kick panel. See Figure. |
| R50 (Sedan) (White, 12 Pin) | At right "A" pillar. See Figure. |
| R50 (Wagon) (White, 12 Pin) | At right "A" pillar. See Figure. |
| R60 (Sedan) (White, 8 Pin) | At top right side of trunk. See Figure. |
| R67 (Sedan) (White, 6 Pin) | At bottom left of trunk. See Figure. |
| R67 (Wagon) (White, 6 Pin) | Forward of left rear wheelwell. See Figure. |
| R98 (Sedan) (White, 18 Pin) | Right side of dash. See Figure. |
| R98 (Wagon) (White, 18 Pin) | Right side of dash. See Figure. |
| R167 (Sedan) (White, 16 Pin) | Left side of dash. See Figure. |
| R167 (Wagon) (White, 16 Pin) | Left side of dash. See Figure. |
| R210 (Sedan) (White, 4 Pin) | Left side of dash. See Figure. |
| R210 (Wagon) (White, 4 Pin) | Left side of dash. See Figure. |
| R213 (Sedan) (White, 8 Pin) | Left side of cargo area. See Figure. |
| R213 (Wagon) (White, 8 Pin) | Left side of cargo area. See Figure. |
| T3 (2.5L Non-Turbo) (Low Emissions) (White, 12 Pin) | On top front of transmission. See Figure. |
| T3 (2.5L, Non-Turbo) (White, 12 Pin) | On top front of transmission. See Figure. |
| T3 (2.5L Turbo) (White, 8 Pin) | On top front of transmission. See Figure. |
| T3 (3.0L) (White, 12 Pin) | On top front of transmission. See Figure. |
| T4 (2.5L, Non-Turbo) (Black, 20 Pin) | Top front of transmission. See Figure. |
| T4 (2.5L Non-Turbo) (Low Emissions) (Black, 20 Pin) | On top front of transmission. See Figure. |
| T4 (2.5L Turbo) (Gray, 20 Pin) | On top front of transmission. See Figure. |
| T4 (3.0L) (Black, 20 Pin) | On top front of transmission. See Figure. |
| T5 (2.5L Non-Turbo) (Low Emissions) (Green, 4 Pin) | On top right front of transmission. See Figure. |
| T5 (2.5L Turbo) (Gray, 4 Pin) | Front of transmission. See Figure. |
| T5 (3.0L) (6 Pin) | On top front of transmission. |
