Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|
| BAT-1 | At battery. See Figure. |
| GB-1 | Right front of engine compartment. See Figure. |
| GB-2 | Left front of engine compartment. See Figure. |
| GB-3 | Behind center of dash. See Figure. |
| GB-4 | Behind left kick panel. See Figure. |
| GB-5 | Behind right end of dash. See Figure. |
| GB-6 | Behind center of dash. See Figure. |
| GB-7 | Behind right kick panel. See Figure. |
| GB-8 | Under front passenger seat. See Figure. |
| GB-9 | At right "C" pillar. See Figure. |
| GB-10 | At right "D" pillar. See Figure. |
| GB-11 | Under center console. See Figure. |
| GB-12 | At left "D" pillar. See Figure. |
| GB-13 | At left "C" pillar. See Figure. |

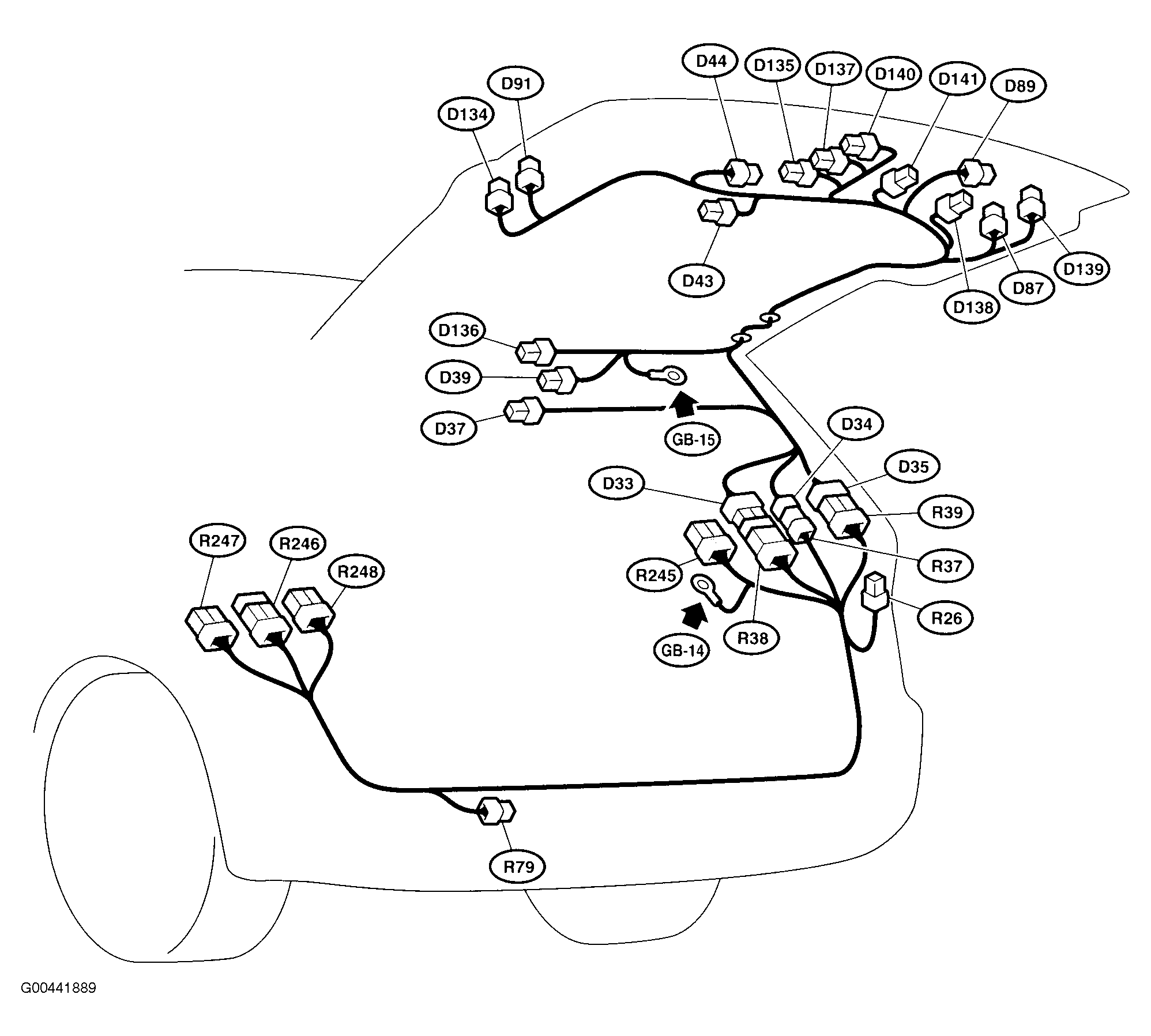

| GB-15 | Top right "D" pillar. See Figure. |
| GE | Left rear of engine. See Figure. |
| GR | Under center of dash. See Figure. |
| GV | Right side of engine compartment. See Figure. |
| R277 (Rear Differential Gear Oil Temperature Switch Bracket Earth) | At rear differential. See Figure. |
| R288 (Rear View Camera Ground) | Left rear of vehicle. See Figure. |
