Keyless Entry Control Module

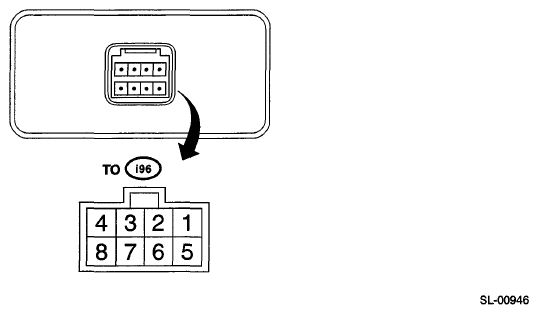

TERMINAL REFERENCE CHART
| Description | Terminal No. | Measuring condition |
|---|---|---|
| - | 1 | - |
| - | 2 | - |
| Body integrated unit | 3 (OUTPUT) | Battery voltage cannot be measured because of digital signal. |
| Power supply (Backup) | 4 | Battery voltage is constantly present. |
| - | 5 | - |
| - | 6 | - |
| Ground | 7 | 0 V is constantly present. |
