Engine Diagnostics (H4SO): Electrical Component Location: Location: Sensor

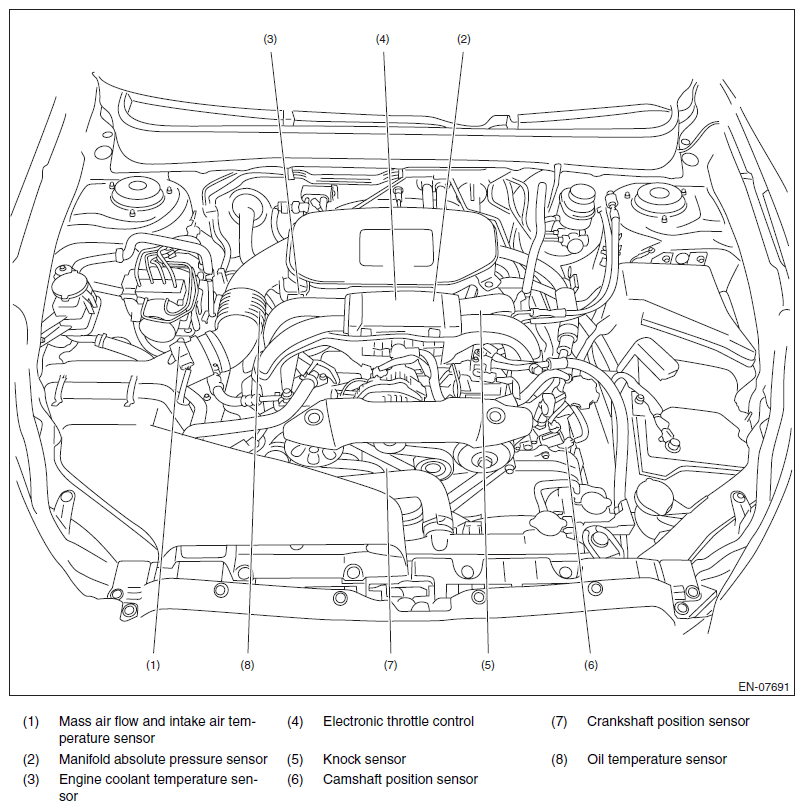

Fig 1: Identifying Sensor Locations (1 Of 6)
G07910139Courtesy of SUBARU OF AMERICA, INC.

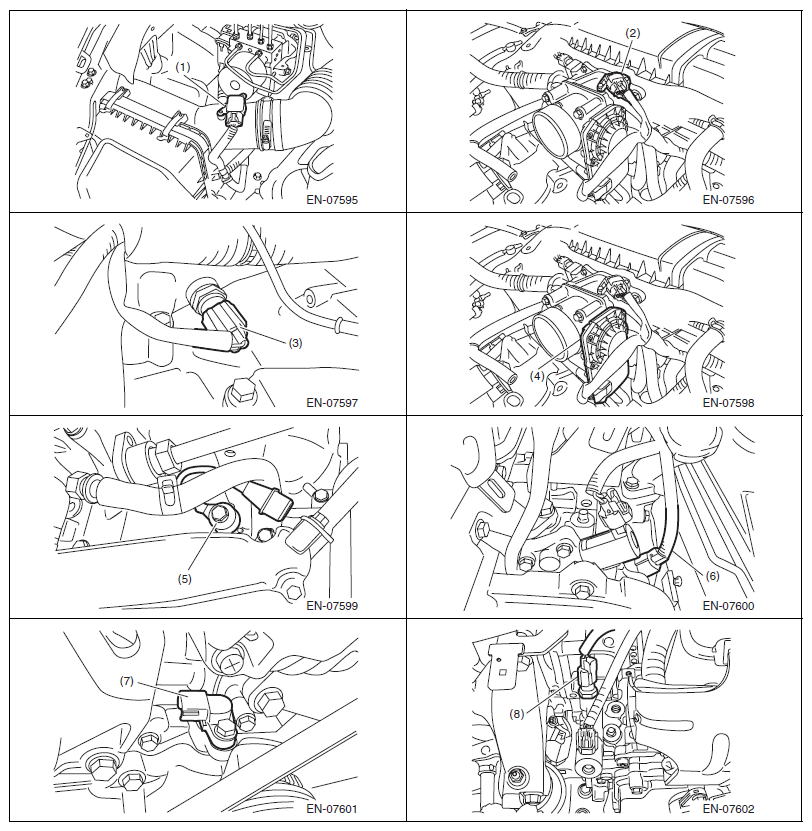

Fig 2: Identifying Sensor Locations (2 Of 6)
G07910140Courtesy of SUBARU OF AMERICA, INC.

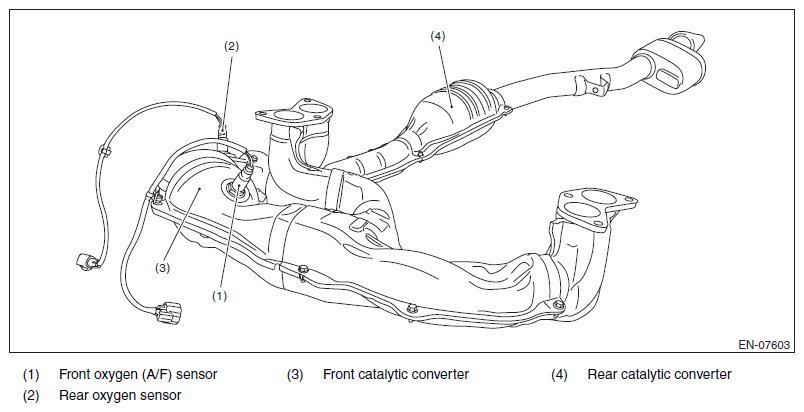

Fig 3: Identifying Sensor Locations (3 Of 6)
G07910141Courtesy of SUBARU OF AMERICA, INC.

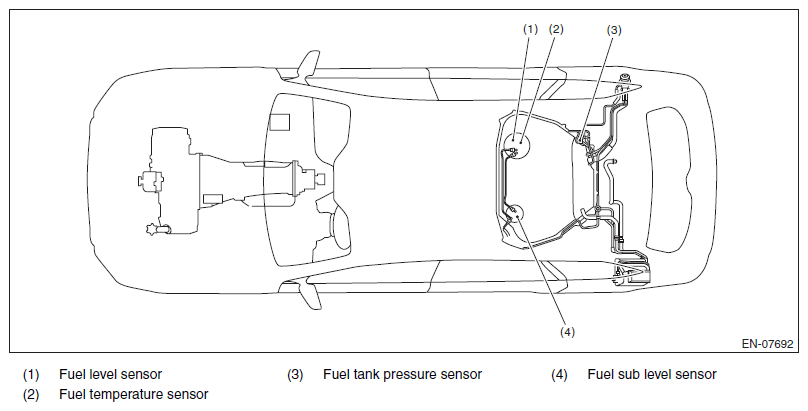

Fig 4: Identifying Sensor Locations (4 Of 6)
G07910142Courtesy of SUBARU OF AMERICA, INC.

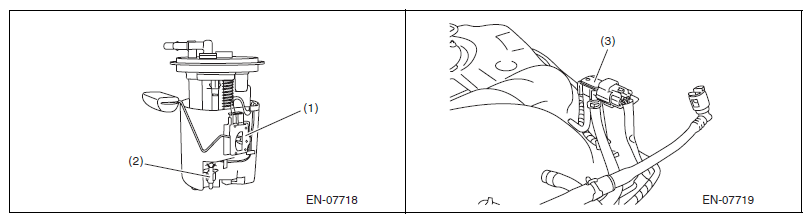

Fig 5: Identifying Sensor Locations (5 Of 6)
G07910143Courtesy of SUBARU OF AMERICA, INC.

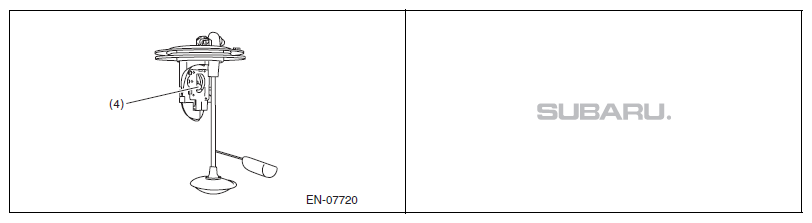

Fig 6: Identifying Sensor Locations (6 Of 6)
G07910144Courtesy of SUBARU OF AMERICA, INC.
