Control Valve Body: Inspection
- Check each part for damage or dust.

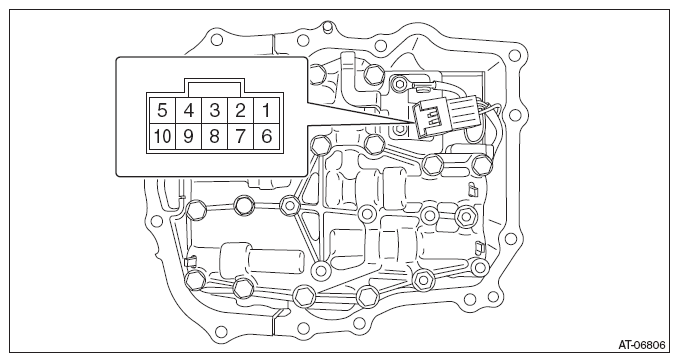

- Measure the resistance of each solenoid, sensor and ground wire.
NOTE:
Measurement should be performed at a temperature of 20°C (68°F).
Courtesy of SUBARU OF AMERICA, INC.
| Solenoid |
Terminal No. |
Standard |
| Primary UP solenoid |
No. 2 - Control valve body |
Approx. 10 - 13.5Ω |
| Secondary solenoid |
No. 3 - Control valve body |
Approx. 5 - 7Ω |
| F&R clutch solenoid |
No. 4 - Control valve body |
Approx. 4 - 6Ω |
| Primary DOWN solenoid |
No. 7 - Control valve body |
Approx. 10 - 13.5Ω |
| Lock-up duty solenoid |
No. 9 - Control valve body |
Approx. 10 - 13.5Ω |
| AWD solenoid |
No. 10 - Control valve body |
Approx. 2 - 4.5Ω |
| Sensor |
Terminal No. |
Standard (at 20°C (68°F)) |
| Oil temperature sensor |
No. 1 - No. 6 |
Approx. 2.5 kΩ |
| Terminal No. |
Standard |
| No. 8 - Control valve body |
Less than 1 Ω |
