Special Tool
- SUBARU SELECT MONITOR
| ILLUSTRATION | TOOL NUMBER | DESCRIPTION | REMARKS |
|---|---|---|---|
| - | SUBARU SELECT MONITOR 4 | Used for setting of each function and troubleshooting for electrical system.
NOTE:
For detailed operation procedures of Subaru Select Monitor 4, refer to "Application help".
|

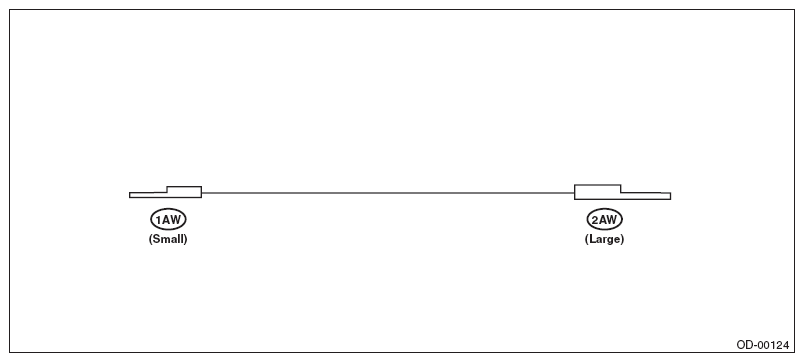

- TEST HARNESS AW
ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 98299AL020 TEST HARNESS AW Used when measuring voltage and resistance of occupant detection system. - TEST HARNESS AG
ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 98299AG070 TEST HARNESS AG - Used when measuring voltage and resistance of airbag control module.
- Used together with TEST HARNESS AD AV.

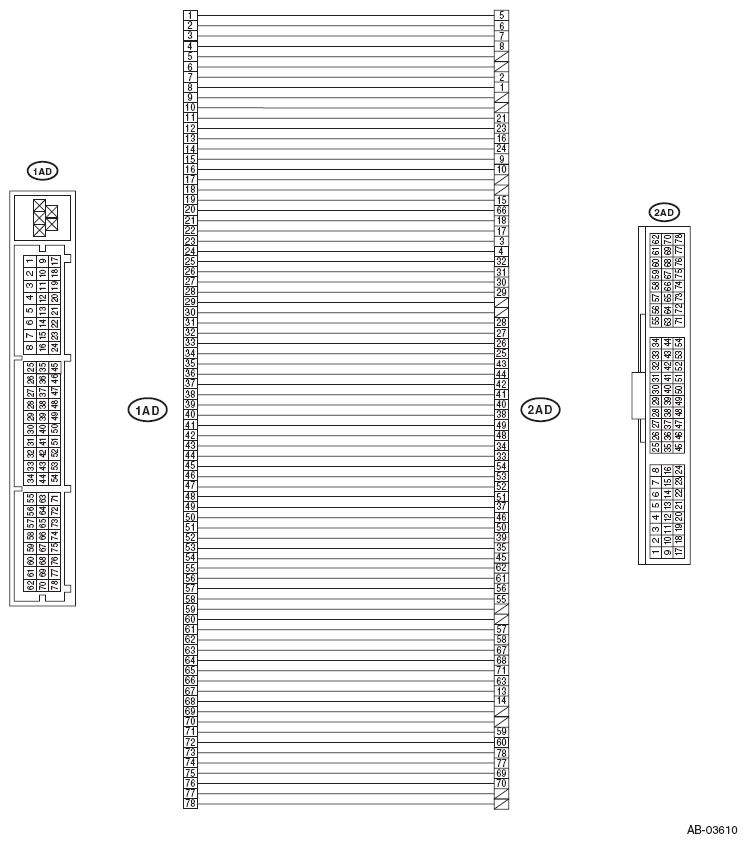

- TEST HARNESS AD AV
ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 98299AL010 TEST HARNESS AD AV - Used when measuring voltage and resistance of airbag control module.
- Used together with test harness AG. (98299AG070)
- TEST HARNESS Y
ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 98299AG040 TEST HARNESS Y Used for troubleshooting seat belt buckle switch. - AIRBAG RESISTOR

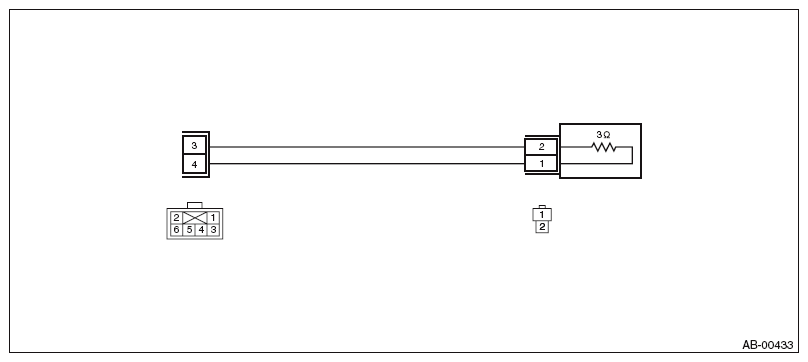

ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 98299PA040 AIRBAG RESISTOR Used in replacement of airbag module for which resistance value is same as airbag module. - TEST HARNESS ADAPTER D
ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 98299SA010 TEST HARNESS ADAPTER D - Used for operation process of pretensioner.
- Used together with AIRBAG DEPLOYMENT TOOL. (98299PA030)
- AIRBAG DEPLOYMENT TOOL
ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 98299PA030 AIRBAG DEPLOYMENT TOOL - Used for operation process of pretensioner.
- Used together with each test harness adapter.
