Intake Manifold Assembly: Assembly

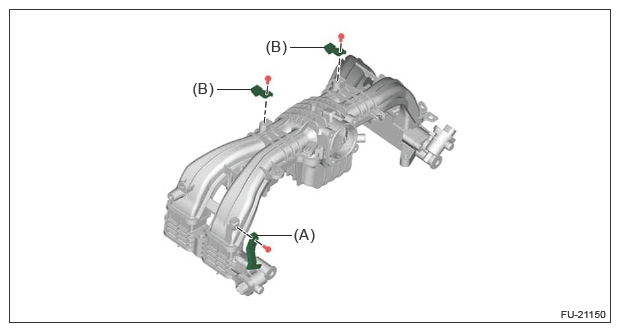

- Install the engine wiring harness stay (A) and collector cover bracket (B).
Tightening torque:
6.4 N.m (0.7 kgf-m, 4.7 ft-lb)
- Install the manifold absolute pressure sensor. Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO(HEV))>MANIFOLD ABSOLUTE PRESSURE SENSOR>INSTALLATION .
- Install the EGR pipe. Ref. to EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES) (H4DO(HEV))>EGR PIPE>INSTALLATION .
- Install the purge control solenoid valve. Ref. to EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES) (H4DO(HEV))>PURGE CONTROL SOLENOID VALVE>INSTALLATION .
- When the engine coolant (engine side) is drained before removing the intake manifold assembly
- Install the throttle body. Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO(HEV))>THROTTLE BODY>INSTALLATION .
