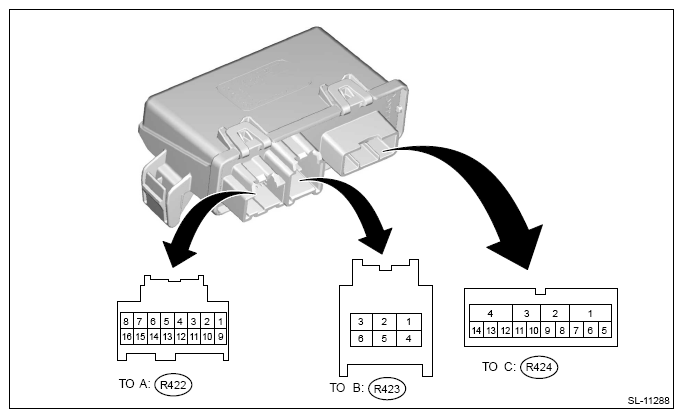

| (R422) No. 1 ← → (R422) No. 9 |
Touch sensor |
When sensor is ON |
2.7 V or less |
| (R422) No. 2 |
- |
- |
- |
| (R422) No. 3 ← → (R422) No. 9 |
Latch switch |
When rear gate is fully closed |
3.7 - 16 V |
| (R422) No. 4 ← → (R422) No. 9 |
Courtesy switch |
When rear gate is fully closed |
3.7 - 16 V |
| (R422) No. 5 ← → (R422) No. 9 |
Sector switch |
When rear gate is fully closed |
3.7 - 16 V |
| (R422) No. 6 ← → (R422) No. 9 |
Power rear gate inner SW |
When power rear gate inner switch is ON |
Less than 1 V |
| (R422) No. 7 |
- |
- |
- |
| (R422) No. 8 ← → Chassis ground |
Memory height switch |
When memory height switch is ON |
Less than 1 V |
| (R422) No. 9 |
Switch GND |
- |
- |
| (R422) No. 10 |
- |
- |
- |
| (R422) No. 11 ← → (R422) No. 9 |
Ratchet switch |
When rear gate is fully closed |
Less than 1 V |
| (R422) No. 12 |
- |
- |
- |
| (R422) No. 13 ← → Chassis ground |
Power rear gate driver's switch |
When driver's switch is ON |
Less than 1 V |
| (R422) No. 14 ← → Chassis ground |
LIN communication line |
- |
- |
| (R422) No. 15 ← → Chassis ground |
Hazard output |
When hazard is not operating |
Less than 1 V |
| (R422) No. 16 ← → Chassis ground |
Ignition SW |
When ignition switch is ON |
9 - 16 V |
| (R423) No. 1 ← → Chassis ground |
Battery power supply (+POWER B) |
Always |
9 - 16 V |
| (R423) No. 2 ← → Chassis ground |
Closer (CLOSE) |
When power rear gate auto closer is in pull-in operation |
9 - 16 V |
| (R423) No. 3 ← → Chassis ground |
Closer (OPEN) |
When power rear gate auto closer is performing the release operation |
9 - 16 V |
| (R423) No. 4 ← → Chassis ground |
GND |
Always |
Less than 1 Ω |
| (R423) No. 5 |
- |
- |
- |
| (R423) No. 6 ← → Chassis ground |
Battery power supply (+B) |
Always |
9 - 16 V |
| (R424) No. 1 |
- |
- |
- |
| (R424) No. 2 |
- |
- |
- |
| (R424) No. 3 ← → Chassis ground |
Motor (CLOSE) |
When auto-closing is in operation |
Pulse |
| (R424) No. 4 ← → Chassis ground |
Motor (OPEN) |
When auto-open is in operation |
Pulse |
| (R424) No. 5 |
Buzzer (-) |
- |
- |
| (R424) No. 6 ← → (R424) No. 5 |
Buzzer (+) |
When buzzer sounds |
Pulse |
| (R424) No. 7 |
- |
- |
- |
| (R424) No. 8 ← → Chassis ground |
HALL RETURN |
- |
- |
| (R424) No. 9 ← → (R424) No. 8 |
HALL2 |
- |
- |
| (R424) No. 10 ← → (R424) No. 8 |
HALL1 |
- |
- |
| (R424) No. 11 ← → Chassis ground |
HALL FEED |
- |
- |
| (R424) No. 12 |
- |
- |
- |
| (R424) No. 13 |
- |
- |
- |
| (R424) No. 14 |
- |
- |
- |
