Electrical Specification

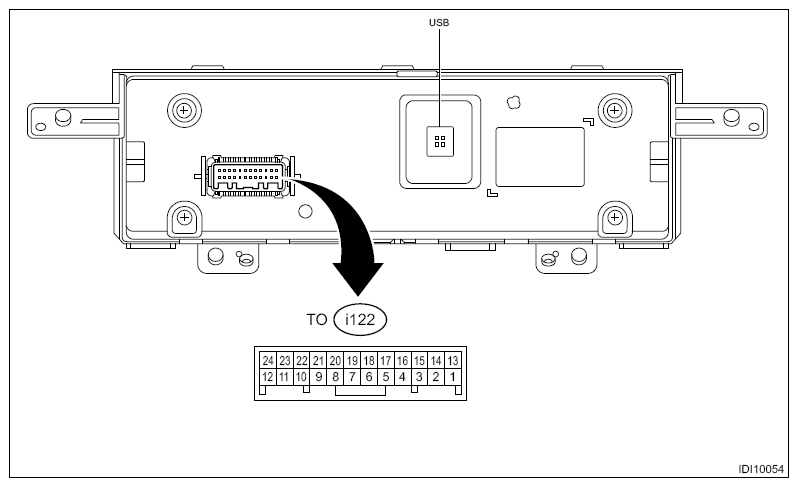

| Terminal No. | Contents | Measuring condition | Standard |
|---|---|---|---|
| (i122) No. 1 | - | - | - |
| (i122) No. 2 | - | - | - |
| (i122) No. 3 | - | - | - |
| (i122) No. 4 | - | - | - |
| (i122) No. 5 | - | - | - |
| (i122) No. 6 | - | - | - |
| (i122) No. 7 | - | - | - |
| (i122) No. 8 | - | - | - |
| (i122) No. 9 | - | - | - |
| (i122) No. 10 | - | - | - |
| (i122) No. 11 | - | - | - |
| (i122) No. 12 | - | - | - |
| (i122) No. 13 | - | - | - |
| (i122) No. 14 | - | - | - |
| (i122) No. 15 (+) ←→ Chassis ground (-) | MFD SW (+) | When the battery is connected | When MFD SW is pushed: 0 V (1.3 V or less) Other than when MFD SW is pushed: 3.3 V (2.3 V or more) |
| (i122) No. 16 | - | - | - |
| (i122) No. 17 | - | - | - |
| (i122) No. 18 | - | - | - |
| (i122) No. 19 | CAN-H | - | - |
| (i122) No. 20 | CAN-L | - | - |
| (i122) No. 21 (+) ←→ Chassis ground (-) | GND | Always | 0 V |
| (i122) No. 22 | - | - | - |
| (i122) No. 23 (+) ←→ Chassis ground (-) | Ignition power supply | Ignition switch ON | 5 V ± 2 V |
| (i122) No. 24 (+) ←→ Chassis ground (-) | Battery power supply | When the battery is connected | Battery voltage |
