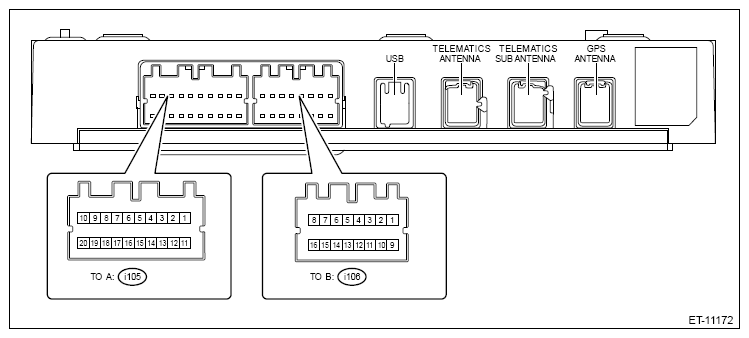

| (i105) No. 1 |
- |
- |
- |
| (i105) No. 2 |
- |
- |
- |
| (i105) No. 3 |
LED GREEN |
- |
- |
| (i105) No. 4 ←→ Chassis ground |
i-button |
i-button OFF → ON |
1.6 kΩ or more → Less than 1 Ω |
| (i105) No. 5 ←→ Chassis ground |
SOS button |
SOS button OFF → ON |
1.6 kΩ or more → Less than 1 Ω |
| (i105) No. 6 |
DCM local CAN H |
- |
- |
| (i105) No. 7 |
(J) Vehicle external connection CAN-L |
- |
- |
| (i105) No. 8 |
Ignition power supply |
Ignition switch OFF → ON |
Less than 1 V → 9 - 16 V |
| (i105) No. 9 |
- |
- |
- |
| (i105) No. 10 |
Battery power supply |
Always |
9 - 16 V |
| (i105) No. 11 |
- |
- |
- |
| (i105) No. 12 |
- |
- |
- |
| (i105) No. 13 |
LED RED |
- |
- |
| (i105) No. 14 ←→ Chassis ground |
GND |
Always |
Less than 1 Ω |
| (i105) No. 15 |
- |
- |
- |
| (i105) No. 16 |
DCM local CAN L |
- |
- |
| (i105) No. 17 |
(J) Vehicle external connection CAN-H |
- |
- |
| (i105) No. 18 |
Collision detection signal |
- |
- |
| (i105) No. 19 |
MUTE |
- |
- |
| (i105) No. 20 ←→ Chassis ground |
ACC |
Ignition switch OFF → ACC ON |
Less than 1 V → 9 - 16 V |
| (i106) No. 1 |
Front speaker input LH - |
- |
- |
| (i106) No. 2 |
Front speaker output LH - |
- |
- |
| (i106) No. 3 |
Front speaker input RH - |
- |
- |
| (i106) No. 4 |
Front speaker output RH - |
- |
- |
| (i106) No. 5 |
MIC signal OUT |
- |
- |
| (i106) No. 6 |
MIC signal IN |
- |
- |
| (i106) No. 7 |
MIC S GND |
- |
- |
| (i106) No. 8 |
MIC 5 V |
- |
- |
| (i106) No. 9 |
Front speaker input LH + |
- |
- |
| (i106) No. 10 |
Front speaker output LH + |
- |
- |
| (i106) No. 11 |
Front speaker input RH + |
- |
- |
| (i106) No. 12 |
Front speaker output RH + |
- |
- |
| (i106) No. 13 ←→ Chassis ground |
MIC GND OUT |
Always |
Less than 1 Ω |
| (i106) No. 14 |
MIC GND IN |
- |
- |
| (i106) No. 15 |
- |
- |
- |
| (i106) No. 16 |
- |
- |
- |
