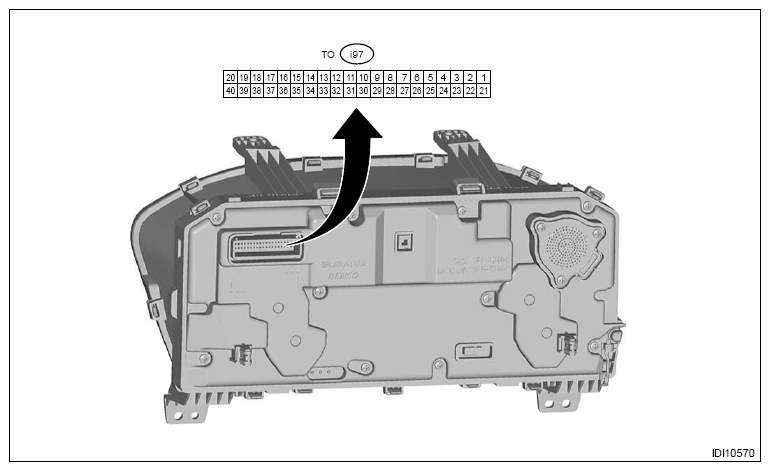

| (i97) No. 1 (+) ←→ Chassis ground (-) |
Battery power supply |
Always |
8 V - 16 V |
| (i97) No. 2 (+) ←→ Chassis ground (-) |
Ignition power supply (main) |
Ignition switch ON |
8 V - 16 V |
| (i97) No. 3 |
- |
- |
- |
| (i97) No. 4 (+) ←→ Chassis ground (-) |
Seat belt (driver's seat) |
Seat belt not fastened → fastened |
8 V - 16 V → 0 V |
| (i97) No. 5 |
- |
- |
- |
| (i97) No. 6 |
CAN H (CAN communication line) |
- |
- |
| (i97) No. 7 |
CAN L (CAN communication line) |
- |
- |
| (i97) No. 8 |
Seat belt (rear right) |
Seat belt not fastened → fastened |
8 V - 16 V → 0 V |
| (i97) No. 9 |
Seat belt (rear center) |
Seat belt not fastened → fastened |
8 V - 16 V → 0 V |
| (i97) No. 10 |
Seat belt (rear left) |
Seat belt not fastened → fastened |
8 V - 16 V → 0 V |
| (i97) No. 11 |
- |
- |
- |
| (i97) No. 12 |
U-ART2 |
- |
- |
| (i97) No. 13 |
- |
- |
- |
| (i97) No. 14 |
- |
- |
- |
| (i97) No. 15 |
- |
- |
- |
| (i97) No. 16 |
- |
- |
- |
| (i97) No. 17 |
- |
- |
- |
| (i97) No. 18 (+) ←→ Chassis ground (-) |
Oil pressure warning light |
Oil pressure sensor OFF → ON |
8 - 16 V → 0 V |
| (i97) No. 19 (+) ←→ Chassis ground (-) |
Security indicator |
- |
- |
| (i97) No. 20 |
- |
- |
- |
| (i97) No. 21 |
RH turn indicator |
Switch ON |
0 V → 8 - 16 V |
| (i97) No. 22 |
LH turn indicator |
Switch ON |
0 V → 8 - 16 V |
| (i97) No. 23 |
Ambient sensor (+) |
Always |
Ref. to AIR CONDITIONER>AMBIENT SENSOR>INSPECTION
. |
| (i97) No. 24 |
Ambient sensor (-) |
- |
- |
| (i97) No. 25 |
Fuel level sensor (+) |
Always |
Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO)>FUEL LEVEL SENSOR
. Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO)>FUEL SUB LEVEL SENSOR
. Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DOTC)>FUEL LEVEL SENSOR
. Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DOTC)>FUEL SUB LEVEL SENSOR
. |
| (i97) No. 26 |
Fuel level sensor (-) |
- |
- |
| (i97) No. 27 |
U-ART3 |
- |
- |
| (i97) No. 28 |
- |
- |
- |
| (i97) No. 29 |
Illumination control switch (GND) |
- |
- |
| (i97) No. 30 |
Illumination control switch (VR) |
- |
- |
| (i97) No. 31 |
Illumination control switch (+) |
- |
- |
| (i97) No. 32 ←→ No. 29 |
Bright switch signal input |
Switch ON |
Continuity exists |
| (i97) No. 33 |
- |
- |
- |
| (i97) No. 34 |
Illumi. (-) PWM |
- |
- |
| (i97) No. 35 |
SI-DRIVE switch |
- |
- |
| (i97) No. 36 |
- |
- |
- |
| (i97) No. 37 |
- |
- |
- |
| (i97) No. 38 ←→ Chassis ground |
TFT switch |
Switch ON |
Continuity exists |
| (i97) No. 39 |
- |
- |
- |
| (i97) No. 40 ←→ Chassis ground |
GND |
Always |
Less than 1 Ω |
