Electrical Specification

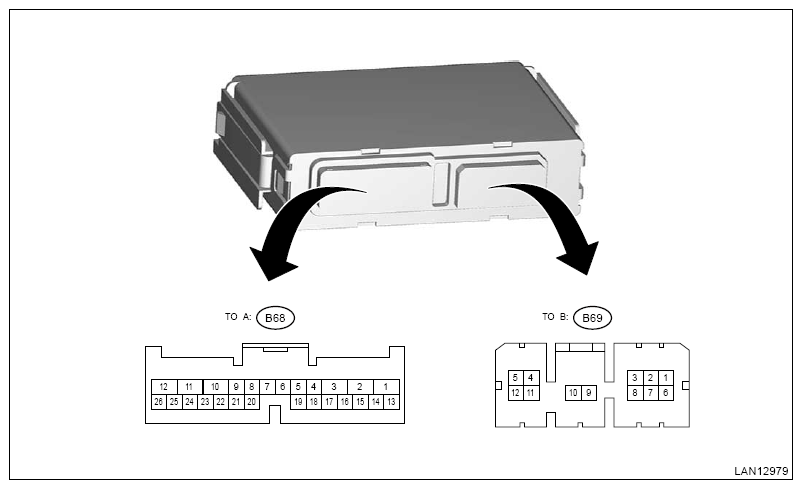

| Terminal No. | Contents | Measuring condition | Standard | ||
|---|---|---|---|---|---|
| (B68) No. 1 (+) ←→ Chassis ground (-) |
BAT power supply (headlight Lo/Hi right side) (RHB) | Always | 9 - 16 V | ||
| (B68) No. 2 (+) ←→ Chassis ground (-) |
Headlight Lo right side output | Headlight Lo OFF → ON | Less than 1 V → 9 - 16 V | ||
| (B68) No. 3 (+) ←→ Chassis ground (-) |
GND | Always | Less than 1 Ω | ||
| (B68) No. 4 | - | - | - | ||
| (B68) No. 5 (+) ←→ Chassis ground (-) |
BAT power supply (control) | Always | 9 - 16 V | ||
| (B68) No. 6 | - | - | - | ||
| (B68) No. 7 | - | - | - | ||
| (B68) No. 8 | Body CAN (H) | Except for sleep status(1) | Serial communication | ||
| (B68) No. 9 | Body CAN (L) | Except for sleep status*1 | Serial communication | ||
| (B68) No. 10 (+) ←→ Chassis ground (-) |
Front wiper Lo | Front wiper Lo switch OFF → ON | Less than 1 V → 9 - 16 V | ||
| (B68) No. 11 (+) ←→ Chassis ground (-) |
Front wiper Hi | Front wiper Hi switch OFF → ON | Less than 1 V → 9 - 16 V | ||
| (B68) No. 12 (+) ←→ Chassis ground (-) |
BAT power supply (wiper) | Always | 9 - 16 V | ||
| (B68) No. 13 (+) ←→ Chassis ground (-) |
Front wiper RTN | Front wiper stop position → in operation | Less than 1 V → 9 - 16 V | ||
| (B68) No. 14 (+) ←→ Chassis ground (-) |
Washer fluid level | Washer fluid sufficient → insufficient | 9 - 16 V → Less than 1 V | ||
| (B68) No. 15 (+) ←→ Chassis ground (-) |
Rear wiper RTN | Rear wiper stop position → in operation | 9 - 16 V → Less than 1 V | ||
| (B68) No. 16 | - | - | - | ||
| (B68) No. 17 | - | - | - | ||
| (B68) No. 18 | - | - | - | ||
| (B68) No. 19 | - | - | - | ||
| (B68) No. 20 (+) ←→ Chassis ground (-) |
Answer-back buzzer | Answer-back buzzer OFF → ON | Less than 1 V → 9 - 16 V | ||
| (B68) No. 21 (+) ←→ Chassis ground (-) |
Rear wiper (ON) | Rear wiper switch OFF | → ON 9 - 16 V → Less than 1 V | ||
| (B68) No. 22 (+) ←→ Chassis ground (-) |
Wiper deicer output | Rear window defogger switch OFF → ON | 9 - 16 V → Less than 1 V | ||
| (B68) No. 23 (+) ←→ Chassis ground (-) |
Rear defogger output | Rear window defogger switch OFF → ON | 9 - 16 V → Less than 1 V | ||
| (B68) No. 24 (+) ←→ Chassis ground (-) |
Front fog light output | Front fog light switch OFF → ON | 9 - 16 V → Less than 1 V | ||
| (B68) No. 25 | - | - | - | ||
| (B68) No. 26 (+) ←→ Chassis ground (-) |
Front wiper Hi switch | Front wiper Hi switch OFF → ON | 9 - 16 V → Less than 1 V | ||
| (B69) No. 1 (+) ←→ Chassis ground (-) |
BAT power supply (washer) | Always | 9 - 16 V | ||
| (B69) No. 2 (+) ←→ Chassis ground (-) |
Headlight Hi right side output | Headlight Hi OFF → ON | Less than 1 V → 9 - 16 V | ||
| (B69) No. 3 (+) ←→ Chassis ground (-) |
Rear washer output | Rear washer switch OFF → ON | Less than 1 V → 9 - 16 V | ||
| (B69) No. 4 | - | - | - | ||
| (B69) No. 5 (+) ←→ Chassis ground (-) |
Front washer output | Front washer switch OFF → ON | Less than 1 V → 9 - 16 V | ||
| (B69) No. 6 (+) ←→ Chassis ground (-) |
BAT power supply (headlight Lo/Hi left side) (LHB) | Always | 9 - 16 V | ||
| (B69) No. 7 (+) ←→ Chassis ground (-) |
Headlight Hi left side output | Headlight Hi OFF → ON | Less than 1 V → 9 - 16 V | ||
| (B69) No. 8 (+) ←→ Chassis ground (-) |
Headlight Lo left side output | Headlight Lo OFF → ON | Less than 1 V → 9 - 16 V | ||
| (B69) No. 9 (+) ←→ Chassis ground (-) |
Lighting switch 2 (redundant circuit) | Lighting switch 2 OFF → ON | 9 - 16 V → Less than 1 V | ||
| (B69) No. 10 (+) ←→ Chassis ground (-) |
BAT (backup) | Always | 9 - 16 V | ||
| (B69) No. 11 (+) ←→ Chassis ground (-) |
Ignition power supply | Ignition switch ON | 9 - 16 V | ||
| (B69) No. 12 (+) ←→ Chassis ground (-) |
GND | Always | Less than 1 Ω | ||
|
|||||
