Electrical Specification
WARNING: This page is about a different car, the 2022 Subaru WRX. However, it is still accessible from the selected car via links, so may be relevant.

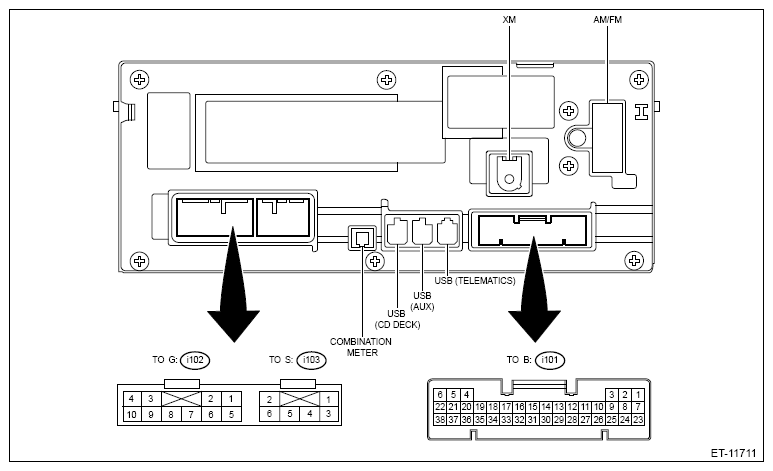

| Terminal No. | Contents | Measuring condition | Standard |
|---|---|---|---|
| (i101) No. 1 | - | - | - |
| (i101) No. 2 | - | - | - |
| (i101) No. 3 | - | - | - |
| (i101) No. 4 | USB ground | - | - |
| (i101) No. 5 | - | - | - |
| (i101) No. 6 | USB power supply | - | - |
| (i101) No. 7 | - | - | - |
| (i101) No. 8 | Reverse signal | - | - |
| (i101) No. 9 | Steering switch 1 (+) | - | - |
| (i101) No. 10 | Steering switch 2 (+) | - | - |
| (i101) No. 11 | - | - | - |
| (i101) No. 12 | Steering switch GND | - | - |
| (i101) No. 13 | Amplifier mute signal | - | - |
| (i101) No. 14 | CAN communication 2 (H) | - | - |
| (i101) No. 15 | CAN communication 2 (L) | - | - |
| (i101) No. 16 | - | - | - |
| (i101) No. 17 | Microphone input 1 (+) | - | - |
| (i101) No. 18 | Microphone input 1 (-) | - | - |
| (i101) No. 19 | Microphone detection | - | - |
| (i101) No. 20 | Microphone input 2 (+) | - | - |
| (i101) No. 21 | Microphone input 2 (-) | - | - |
| (i101) No. 22 | Microphone power supply | - | - |
| (i101) No. 23 | - | - | - |
| (i101) No. 24 | - | - | - |
| (i101) No. 25 | - | - | - |
| (i101) No. 26 | Rear camera ground | - | - |
| (i101) No. 27 | Rear camera power supply | - | - |
| (i101) No. 28 | Rear camera input (+) | - | - |
| (i101) No. 29 | Rear camera input (-) | - | - |
| (i101) No. 30 | CAN communication 1 (H) | - | - |
| (i101) No. 31 | CAN communication 1 (L) | - | - |
| (i101) No. 32 | AUX ground | - | - |
| (i101) No. 33 | RH AUX input | - | - |
| (i101) No. 34 | LH AUX input | - | - |
| (i101) No. 35 | Pin jack plugging detection | - | - |
| (i101) No. 36 | - | - | - |
| (i101) No. 37 | - | - | - |
| (i101) No. 38 | DCM mute signal | - | - |
| (i102) No. 1 | RH front door speaker (+) | - | - |
| (i102) No. 2 | LH front door speaker (+) | - | - |
| (i102) No. 3 ←→ Chassis ground | Ignition power supply | IGN ON | 11 - 15 V |
| (i102) No. 4 ←→ Chassis ground | Backup power supply | Always | 11 - 15 V |
| (i102) No. 5 | RH front door speaker (-) | - | - |
| (i102) No. 6 | LH front door speaker (-) | - | - |
| (i102) No. 7 ←→ Chassis ground | Ground | Always | 0 V |
| (i102) No. 8 | Antenna power supply | - | - |
| (i102) No. 9 ←→ Chassis ground | Battery power supply | Always | 11 - 15 V |
| (i102) No. 10 | Illumination (+) | - | - |
| (i103) No. 1 | RH rear door speaker (+) | - | - |
| (i103) No. 2 | LH rear door speaker (+) or Interrupt audio (+) | - | - |
| (i103) No. 3 | RH rear door speaker (-) | - | - |
| (i103) No. 4 | Shield ground 2 | - | - |
| (i103) No. 5 | Illumination (-) | - | - |
| (i103) No. 6 | LH rear door speaker (-) or Interrupt audio (-) | - | - |

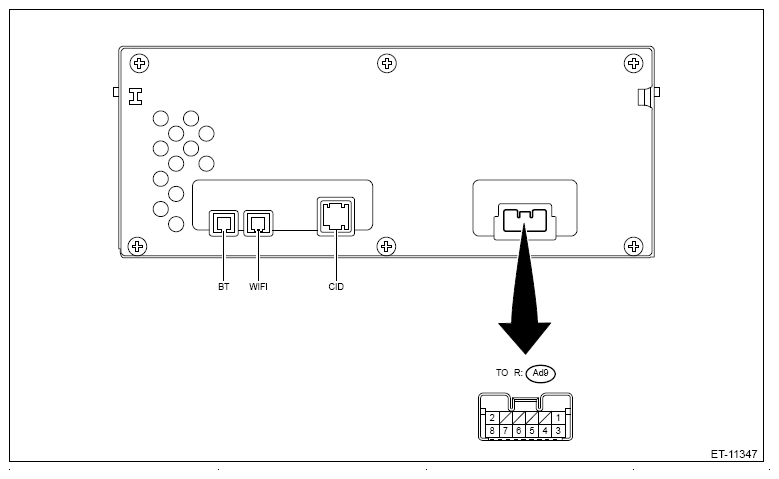

| (Ad9) No. 1 | Power supply for center information display | - | - |
| (Ad9) No. 2 | Ground for center information display | - | - |
| (Ad9) No. 3 | Ignition power supply for center information display | - | - |
| (Ad9) No. 4 | Illumination for center information display (+) | - | - |
| (Ad9) No. 5 | Illumination for center information display (-) | - | - |
| (Ad9) No. 6 | - | - | - |
| (Ad9) No. 7 | - | - | - |
| (Ad9) No. 8 | - | - | - |
