Fuel Line
IMPREZA MODEL
- Fuel line 1
(1) Evaporation hose (2) Clip (3) Clip (4) Fuel delivery tube clamp (5) Fuel delivery tube (6) Fuel delivery tube clamp (7) Fuel pipe bracket A (8) Fuel pipe bracket B (9) Fuel pipe ASSY (10) Fuel pipe bracket C (11) Purge tube (12) Retainer (13) Pipe clamp (14) Pipe clamp (15) Pipe clamp (16) Pipe clamp (17) Pipe clamp (18) Pipe clamp (19) Pipe clamp (20) Pipe clamp Tightening torque: N.m (kgf-m, ft-lb)
T: 18 (1.8, 13.3)
- Fuel line 2

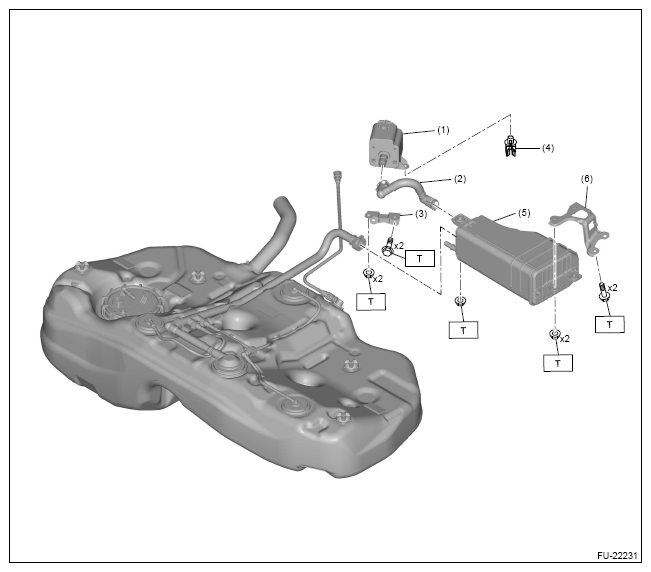

(1) Leak check valve ASSY (2) Drain tube (3) Leak check valve ASSY bracket (4) Tube clamp (5) Canister (6) Canister bracket Tightening torque: N.m (kgf-m, ft-lb)
T: 8 (0.8, 5.9)
CROSSTREK MODEL
- Fuel line 1
(1) Evaporation hose (2) Clip (3) Clip (4) Fuel delivery tube clamp (5) Fuel delivery tube (6) Fuel delivery tube clamp (7) Fuel pipe bracket A (8) Fuel pipe bracket B (9) Fuel pipe ASSY (10) Fuel pipe bracket C (11) Purge tube (12) Retainer (13) Pipe clamp (14) Pipe clamp (15) Pipe clamp (16) Pipe clamp (17) Pipe clamp (18) Pipe clamp (19) Pipe clamp (20) Pipe clamp Tightening torque: N.m (kgf-m, ft-lb)
T: 18 (1.8, 13.3)
- Fuel line 2
Courtesy of SUBARU OF AMERICA, INC.
(1) Leak check valve ASSY (2) Drain tube (3) Leak check valve ASSY bracket (4) Tube clamp (5) Canister (6) Canister bracket Tightening torque: N.m (kgf-m, ft-lb)
T: 8 (0.8, 5.9)
