Fuel Tank 1
- Impreza model

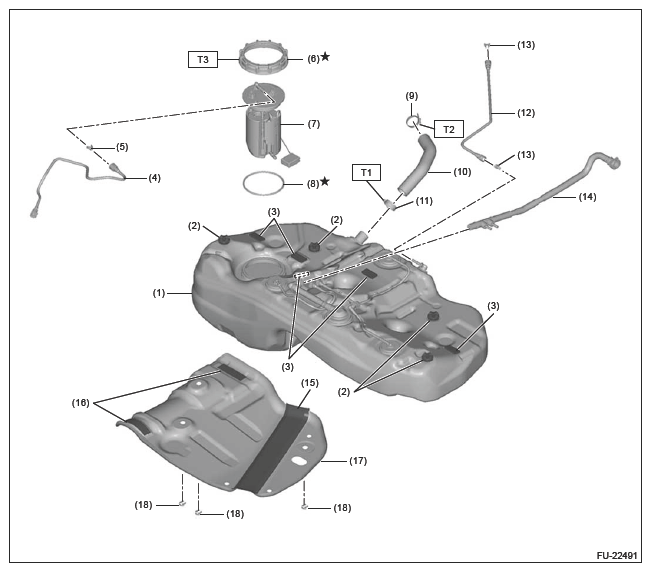

(1) Fuel tank (2) Cushion ASSY (3) Cushion(1) (4) Fuel delivery tube (5) Retainer (6) Ring nut (7) Fuel pump ASSY (8) Fuel pump gasket (9) Clamp (10) Fuel filler hose (11) Clamp (12) Circulate tube (13) Retainer (14) Vent tube (15) Cushion(2) (16) Cushion(2) (17) Fuel tank cover (18) Cover clamp (1) When removing from the fuel tank, replace it with a new part. (2) When replacing the fuel tank cover with a new one, replace the cushion with a new part. Tightening torque: N.m (kgf-m, ft-lb)
T1: 2.5 (0.3, 1.8)
T2: 5 (0.5, 3.7)
T3: Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO (EXCEPT FOR HEV))>FUEL PUMP>INSTALLATION>IMPREZA MODEL .
- Crosstrek model
(1) Fuel tank (2) Cushion ASSY (3) Cushion(1) (4) Clamp (5) Fuel filler hose (6) Clamp (7) Fuel delivery tube (8) Retainer (9) Ring nut (10) Ring nut plate (11) Fuel pump ASSY (12) Fuel sub level sensor (13) Retainer (14) Fuel sub delivery tube (15) Filter (16) Gasket (17) Circulate tube (18) Retainer (19) Fuel tank cover (20) Cover clamp (1) When removing from the fuel tank, replace it with a new part. Tightening torque: N.m (kgf-m, ft-lb)
T1: 2 (0.2, 1.5)
T2: 5 (0.5, 3.7)
T3: Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO (EXCEPT FOR HEV))>FUEL PUMP>INSTALLATION>CROSSTREK MODEL .
T4: Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO (EXCEPT FOR HEV))>FUELSUB LEVEL SENSOR>INSTALLATION .
