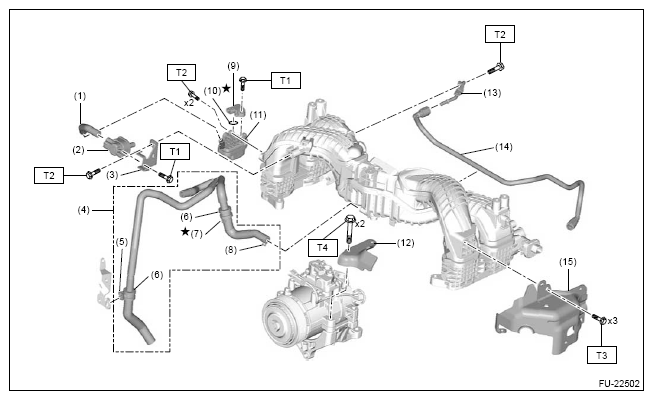

Fuel Pipe 1
| (1) | Vacuum hose |
| (2) | Purge control solenoid valve |
| (3) | Purge control solenoid valve bracket |
| (4) | Vacuum hose ASSY |
| (5) | Band clip |
| (6) | Check valve |
| (7) | Clamp |
| (8) | Clip |
| (9) | CPC pressure sensor |
| (10) | O-ring |
| (11) | Vacuum pipe ASSY |
| (12) | Fuel pipe protector No. 1 |
| (13) | Fuel pipe |
| (14) | Fuel delivery pipe |
| (15) | Fuel pipe protector No. 2 |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 3.4 (0.3, 2.5)
T2: 6.4 (0.7, 4.7)
T3: 19 (1.9, 14.0)
T4: 25 (2.5, 18.4)
