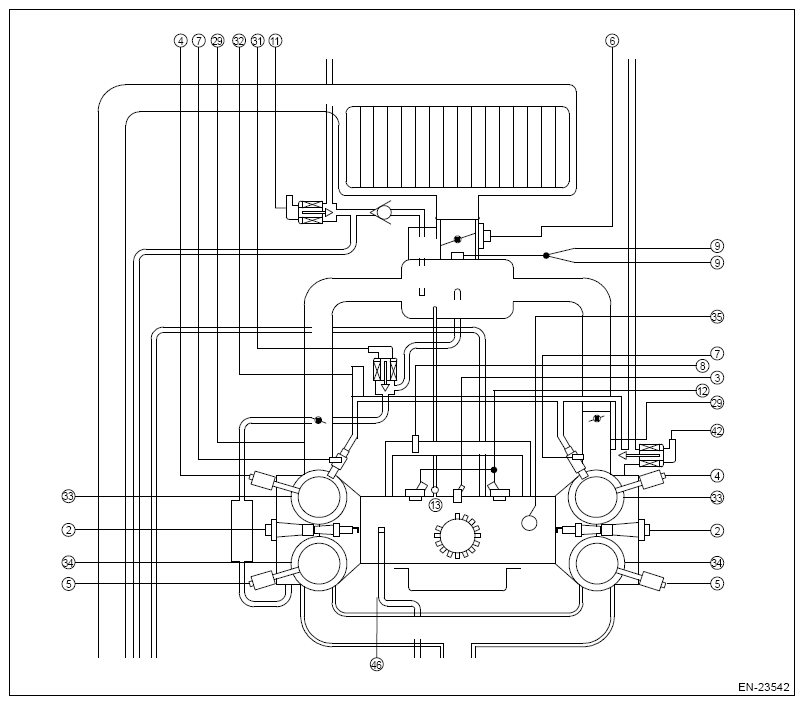

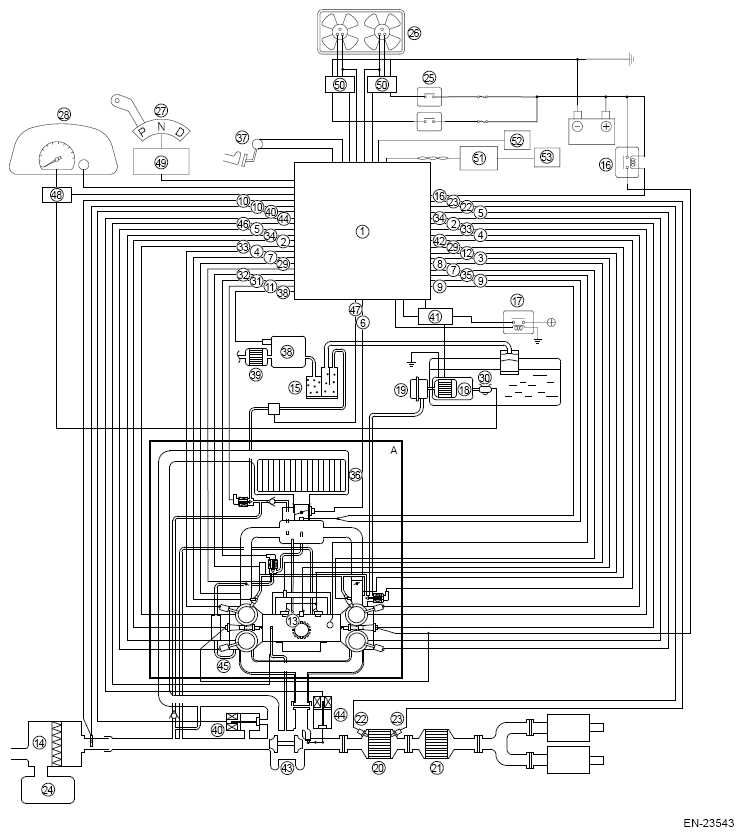

| (1) |
Engine control module |
| (2) |
Ignition coil and Electronic ignition |
| (3) |
Crankshaft position sensor |
| (4) |
Intake camshaft position sensor |
| (5) |
Exhaust camshaft position sensor |
| (6) |
Electronic control throttle |
| (7) |
Direct fuel injector |
| (8) |
Engine coolant temperature sensor |
| (9) |
Manifold absolute pressure sensor & Intake air |
| (10) |
Intake air temperature sensor & Mass airflow sensor |
| (11) |
EVAP canister purge valve |
| (12) |
Knock sensor |
| (13) |
Positive crankcase ventilation valve |
| (14) |
Air cleaner |
| (15) |
EVAP Canister |
| (16) |
Ignition relay |
| (17) |
Fuel pump relay |
| (18) |
Fuel filter |
| (19) |
Fuel pump |
| (20) |
Front catalyst |
| (21) |
Rear catalyst |
| (22) |
Primary oxygen sensor |
| (23) |
Secondary oxygen sensor |
| (24) |
Resonator chamber |
| (25) |
Radiator fan control relay |
| (26) |
Radiator fan |
| (27) |
Park/neutral position switch |
| (28) |
Malfunction indicator light |
| (29) |
Tumble generator valve motors & tumble generator valve position sensor |
| (30) |
Fuel level sensor |
| (31) |
Electronically controlled EGR |
| (32) |
High pressure fuel pressure sensor |
| (33) |
Oil control valve for in-VVT |
| (34) |
Oil control valve for ex-VVT |
| (35) |
Engine oil temperature sensor |
| (36) |
Intercooler |
| (37) |
Accelerator pedal position sensor |
| (38) |
Evaporative leak check module |
| (39) |
Drain filter |
| (40) |
Electronically air by-pass valve |
| (41) |
Fuel pump controller |
| (42) |
High pressure fuel pump |
| (43) |
Turbocharger |
| (44) |
Electronically wastegate valve |
| (45) |
EGR Cooler |
| (46) |
Connectors for detecting electrical continuity |
| (47) |
EVAP absolute pressure sensor |
| (48) |
Integrated control unit |
| (49) |
Transmission control unit |
| (50) |
Radiator fan control unit |
| (51) |
ABS unit or VDC unit |
| (52) |
T/M control unit (CVT) |
| (53) |
Car speed |
