Fuel Pipe 2

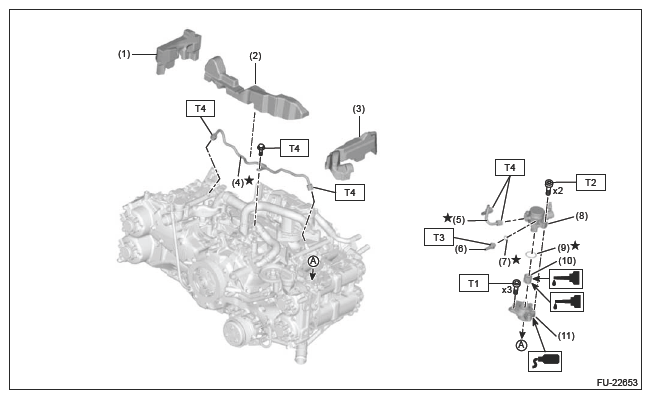

- 2.0 L model
| (1) | Fuel pipe insulator No. 1 |
| (2) | Fuel pipe insulator No. 2 |
| (3) | Fuel pipe insulator No. 3 |
| (4) | High-pressure fuel delivery pipe ASSY |
| (5) | High-pressure fuel delivery pipe |
| (6) | Fuel delivery pipe B |
| (7) | Gasket |
| (8) | High-pressure fuel pump |
| (9) | O-ring |
| (10) | Fuel pump lifter |
| (11) | High-pressure fuel pump case |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 19 (1.9, 14.0)
T2: 21 (2.1, 15.5)
T3: 48 (4.9, 35.4)
T4 Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO)>HIGH PRESSURE FUEL DELIVERY PIPE>INSTALLATION .

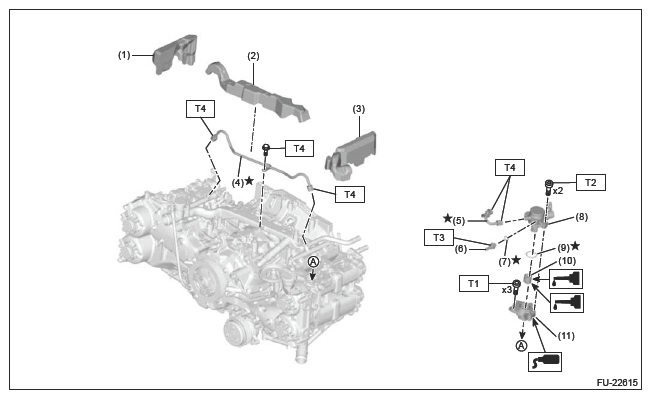

- 2.5 L model
| (1) | Fuel pipe insulator No. 1 |
| (2) | Fuel pipe insulator No. 2 |
| (3) | Fuel pipe insulator No. 3 |
| (4) | High-pressure fuel delivery pipe ASSY |
| (5) | High-pressure fuel delivery pipe |
| (6) | Fuel delivery pipe B |
| (7) | Gasket |
| (8) | High-pressure fuel pump |
| (9) | O-ring |
| (10) | Fuel pump lifter |
| (11) | High-pressure fuel pump case |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 19 (1.9, 14.0)
T2: 21 (2.1, 15.5)
T3: 48 (4.9, 35.4)
T4 Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO)>HIGH PRESSURE FUEL DELIVERY PIPE>INSTALLATION .
