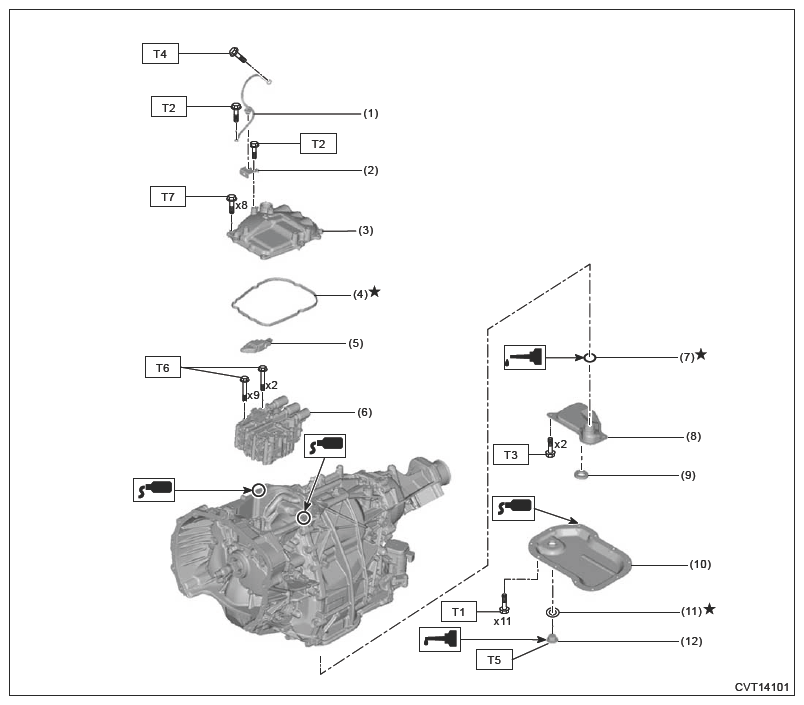

Control Valve Body
| (1) | Ground cord | ||
| (2) | Air breather hose stay | ||
| (3) | Valve cover | ||
| (4) | Gasket | ||
| (5) | Connector cover | ||
| (6) | Control valve body | ||
| (7) | O-ring | ||
| (8) | Oil strainer | ||
| (9) | Magnet | ||
| (10) | Oil pan(1) | ||
| (11) | Gasket | ||
| (12) | Drain plug(1) | ||
|
|||
Tightening torque: N.m (kgf-m, ft-lb)
T1: 5 (0.5, 3.7)
T2: 7 (0.7, 5.2)
T3: 9 (0.9, 6.6)
T4: 32.3 (3.3, 23.8)
T5: 47 (4.8, 34.7)
T6: Ref. to CONTINUOUSLY VARIABLE TRANSMISSION(TR580)>CONTROL VALVE BODY>INSTALLATION .
T7: Ref. to CONTINUOUSLY VARIABLE TRANSMISSION(TR580)>CONTROL VALVE BODY>INSTALLATION .
