Fuel Pipe 1

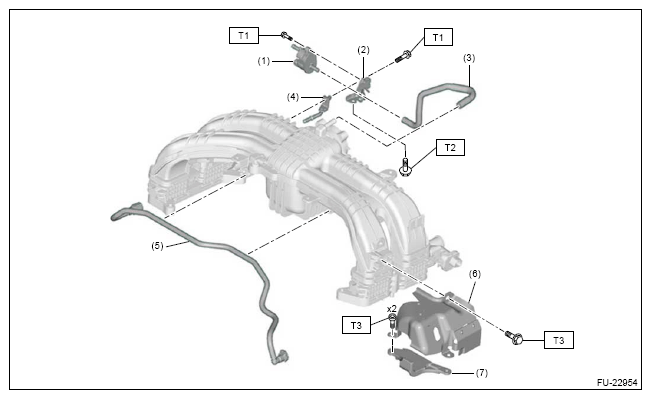

- 2.0 L model
| (1) | Purge control solenoid valve |
| (2) | Purge control solenoid valve bracket |
| (3) | Vacuum hose |
| (4) | Fuel pipe |
| (5) | Fuel delivery pipe A |
| (6) | Fuel pipe protector No. 1 |
| (7) | Fuel pipe protector No. 2 |
Tightening torque: N-m (kgf-m, ft-lb)
T1: 6.4 (0.7, 4.7)
T2: 12 (1.2, 8.9)
T3: 19 (1.9, 14.0)

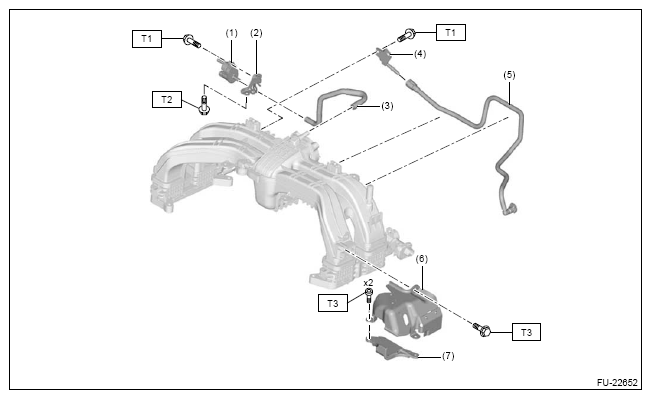

- 2.5 L model
| (1) | Purge control solenoid valve |
| (2) | Purge control solenoid valve bracket |
| (3) | Vacuum hose |
| (4) | Fuel pipe |
| (5) | Fuel delivery pipe A |
| (6) | Fuel pipe protector No. 1 |
| (7) | Fuel pipe protector No. 2 |
Tightening torque: N-m (kgf-m, ft-lb)
T1: 6.4 (0.7, 4.7)
T2: 12 (1.2, 8.9)
T3: 19 (1.9, 14.0)
