Fuel Tank 1

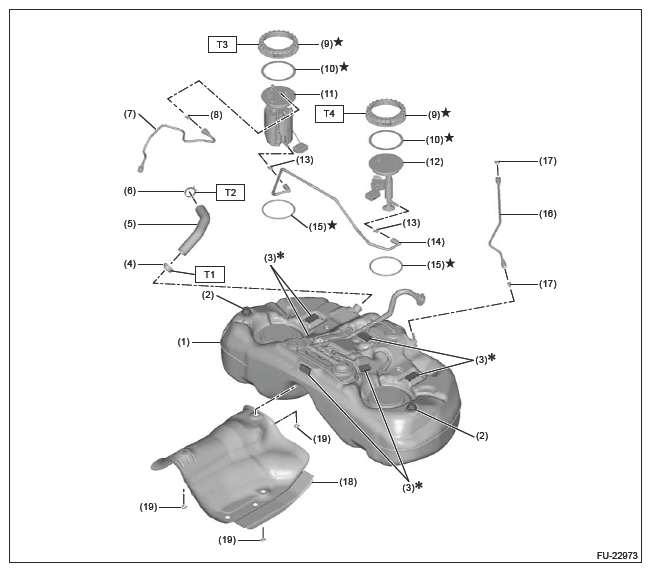

- [VIN:] JF1############## [model and] JF2############## [model]
| (1) | FUEL TANK |
| (2) | Cushion ASSY |
| (3) | Cushion |
| (4) | Clamp |
| (5) | Fuel filler hose |
| (6) | Clamp |
| (7) | Fuel delivery tube |
| (8) | Retainer |
| (9) | Ring nut |
| (10) | Ring nut plate |
| (11) | Fuel pump ASSY |
| (12) | FUEL SUB LEVEL SENSOR |
| (13) | Retainer |
| (14) | Fuel sub delivery tube |
| (15) | Gasket |
| (16) | Circulate tube |
| (17) | Retainer |
| (18) | Fuel tank cover |
| (19) | Cover clamp |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 2 (0.2, 1.5)
T2: 5 (0.5, 3.7)
T3 Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO)>FUEL PUMP ASSEMBLY>INSTALLATION .
T4 Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO)>FUEL SUB LEVEL SENSOR>INSTALLATION .
*: When removing from the fuel tank, replace it with a new part .

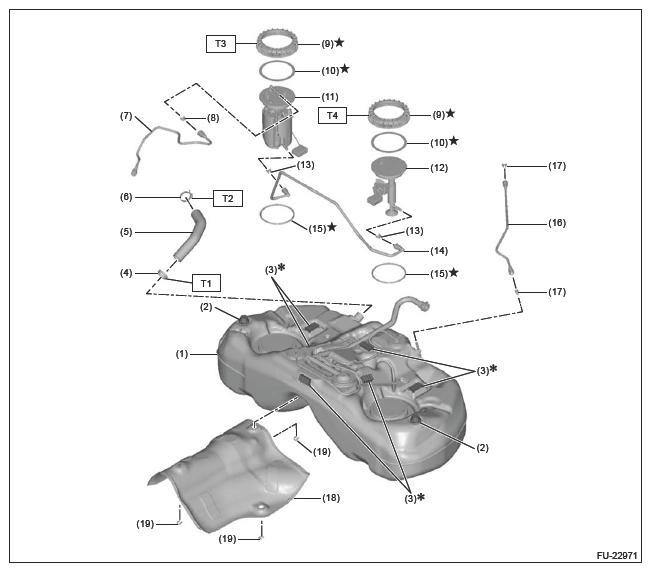

- [VIN:] 4S4############## [model]
| (1) | FUEL TANK |
| (2) | Cushion ASSY |
| (3) | Cushion |
| (4) | Clamp |
| (5) | Fuel filler hose |
| (6) | Clamp |
| (7) | Fuel delivery tube |
| (8) | Retainer |
| (9) | Ring nut |
| (10) | Ring nut plate |
| (11) | Fuel pump ASSY |
| (12) | FUEL SUB LEVEL SENSOR |
| (13) | Retainer |
| (14) | Fuel sub delivery tube |
| (15) | Gasket |
| (16) | Circulate tube |
| (17) | Retainer |
| (18) | Fuel tank cover |
| (19) | Cover clamp |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 2 (0.2, 1.5)
T2: 5 (0.5, 3.7)
T3 Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO)>FUEL PUMP ASSEMBLY>INSTALLATION .
T4 Ref. to FUEL INJECTION (FUEL SYSTEMS) (H4DO)>FUEL SUB LEVEL SENSOR>INSTALLATION .
*: When removing from the fuel tank, replace it with a new part .
