Transmission Range Switch (A/T)
- Apply parking brake and block wheels. Disconnect transmission range switch harness connector located on transmission/transaxle.

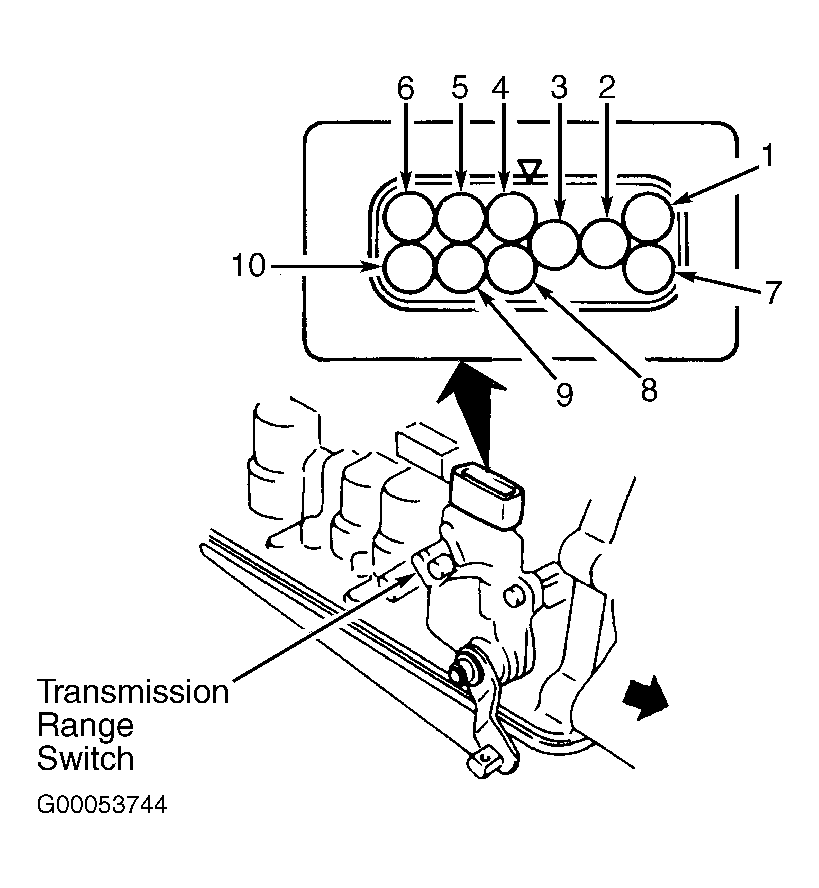

- Using DVOM, check for continuity between specified terminals at transmission range switch with shift lever in appropriate position. See Fig 1 and Fig 2 . See TRANSMISSION RANGE SWITCH SPECIFICATIONS table. If continuity is not as specified, adjust or replace transmission range switch as necessary. See TRANSMISSION RANGE SWITCH (A/T) under ADJUSTMENTS.
TRANSMISSION RANGE SWITCH SPECIFICATIONS
| Application & Shift Lever Position | Continuity Between Terminals No. | |
|---|---|---|
| Esteem & Swift | ||
| Park | 5 & 6; 8 & 9 | |
| Reverse | 1 & 8 | |
| Neutral | 5 & 6; 8 & 10 | |
| Drive | 2 & 8 | |
| 2 | 3 & 8 | |
| Low | 4 & 8 | |
| Grand Vitara, Vitara & XL7 | ||
| Park | 2 & 3; 6 & 7 | |
| Reverse | 6 & 8 | |
| Neutral | 2 & 3; 6 & 10 | |
| Drive | 6 & 9 | |
| 2 | 4 & 6 | |
| Low | 5 & 6 | |
