Fuse Chart

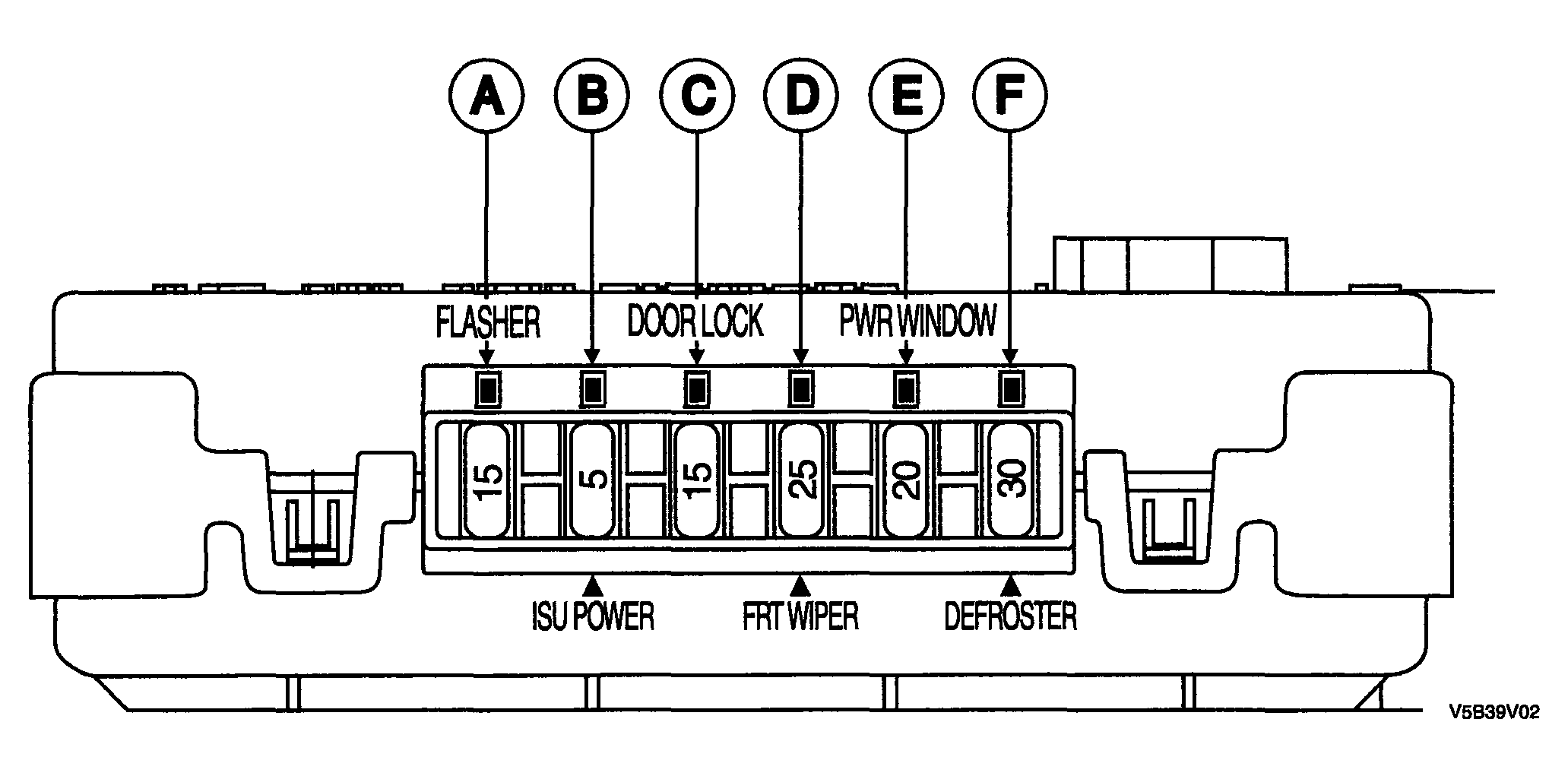

Fig 1: Fuse Identification Chart
Courtesy of SUZUKI OF AMERICA CORP.
FUSE CHART DESCRIPTION
PIN
Description
Volts
A
Flasher Unit
15A
B
ISU BAT
5A
C
Door Lock
15A
D
Windshield Wiper
25 A
E
Power Window
20 A
F
Outside Rearview Mirror/Rear Window Defogger Output
30 A
