Remote Keyless Entry Receiver: Removal and Installation: Removal
- Remove the front pillar upper finisher (RH). Refer to [BODY SIDE TRIM: COMPONENT ]
- Remove the side ventilator grille (RH). Refer to [DUCTS AND GRILLES: REMOVAL AND INSTALLATION ]
- Remove the upper glove box. Refer to [INSTRUMENT PANEL ASSEMBLY: REMOVAL AND INSTALLATION - INSTRUMENT PANEL ]
- Remove cluster lid D. Refer to [INSTRUMENT PANEL ASSEMBLY: REMOVAL AND INSTALLATION - INSTRUMENT PANEL ]

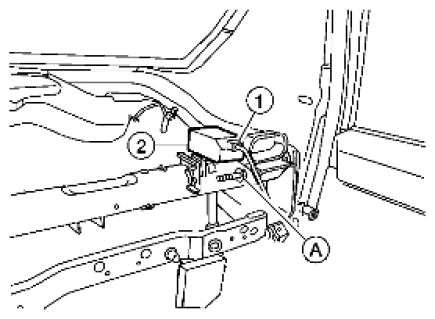

- Remove the remote keyless entry receiver bolt (A).
Courtesy of SUZUKI OF AMERICA CORP.
Installation is in the reverse order of removal.
- Disconnect the harness connector (1) and remove the remote keyless entry receiver (2).
