Mirror Switch

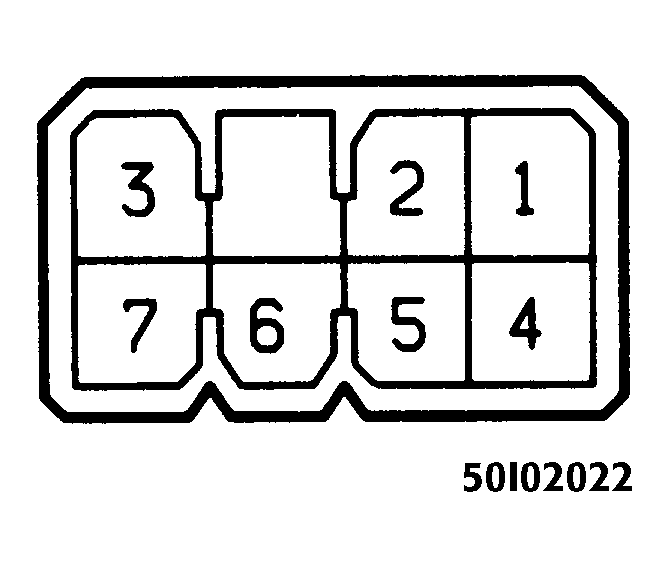

MIRROR SWITCH CONTINUITY INSPECTION (1)
| Switch Position | Terminal | Mirror | ||
|---|---|---|---|---|
| Up | 7 & 1 | Left | ||
| Up | 2, 3 & 2 | Left & Right | ||
| Up | 1 & 4 | Right | ||
| Down | 7 & 2 | Left | ||
| Down | 1, 3 & 1 | Left & Right | ||
| Down | 2 & 4 | Right | ||
| Left | 6 & 1 | Left | ||
| Left | 2, 3 & 2 | Left & Right | ||
| Left | 1 & 5 | Right | ||
| Right | 6 & 2 | Left | ||
| Right | 1, 3 & 1 | Left & Right | ||
| Right | 2 & 5 | Right | ||
|
||||
