Component Locations
NOTE:

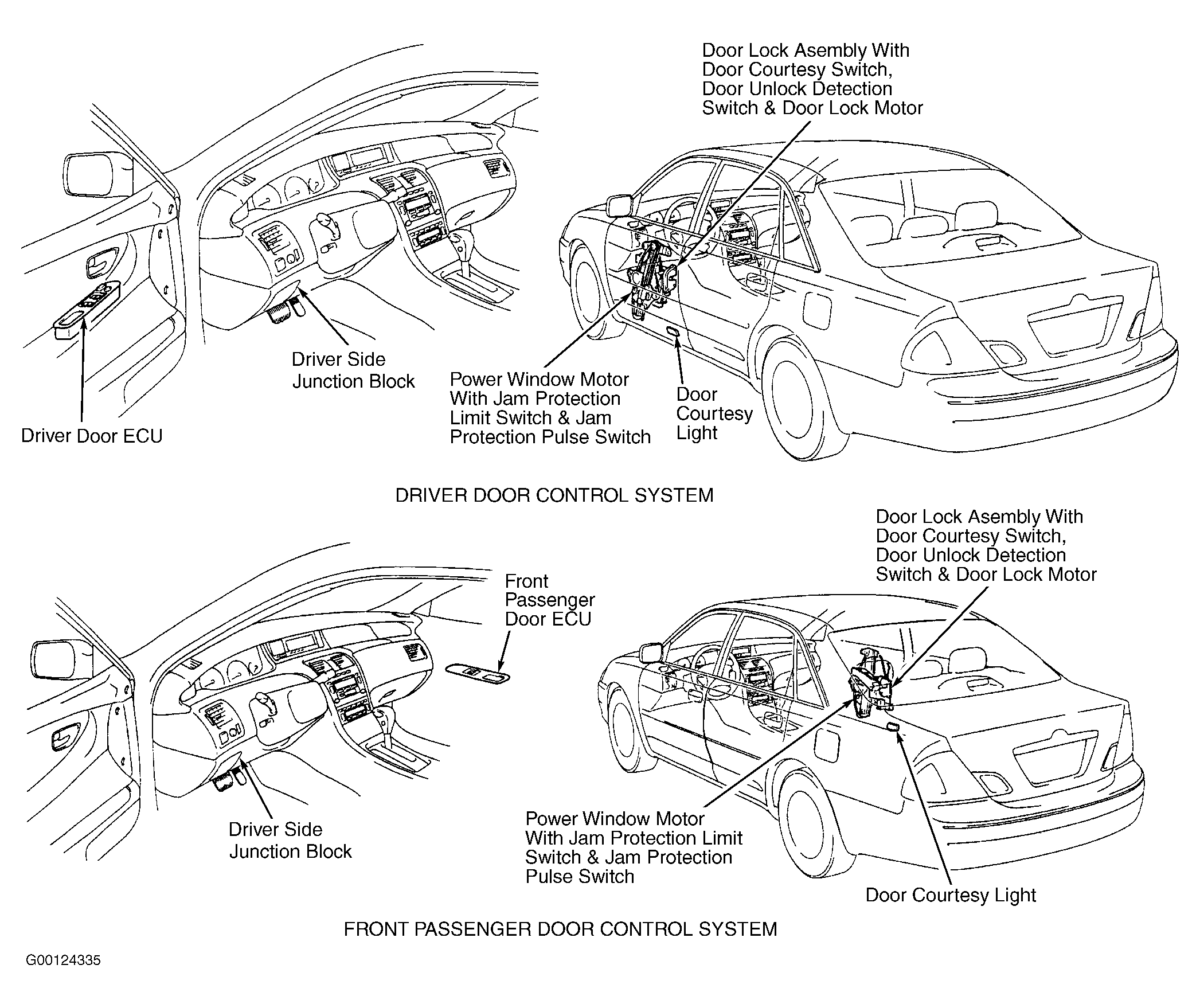

For additional body control system component locations, see illustration. See Fig 1. For additional driver door control system and front passenger door control system component locations, see illustration. See Fig 2.
COMPONENT LOCATIONS
| Component | Location |
|---|---|
| Body Control Electronic Control Unit | Attached To Driver Side Junction Block |
| Data Link Connector No. 3 | Under Left Side Of Instrument Panel, To Right Of Instrument Panel Junction Block |
| Dome Light | Center Of Headliner |
| Dome Light Fuse | Driver Side Junction Block |
| Door Courtesy Light | Rear Of Driver & Front Passenger Door |
| Door Courtesy Switch | Front Of Each Door Jamb |
| Door Lock Assembly, Door Lock Motor & Door Unlock Detection Switch | Inside Each Door Panel |
| Driver Door Electronic Control Unit | Driver Door Armrest |
| Driver Side Junction Block | Left Side Of Instrument Panel, Behind Access Panel To Left Of Steering Column |
| Engine Compartment Junction Block | Left Side Of Engine Compartment, In Front Of Shock Tower |
| Engine Compartment Relay Block No. 2 | Right Front Corner Of Engine Compartment, In Front Of Coolant Reservoir, Beside Windshield Washer Fluid Tank |
| Front Passenger Door Electronic Control Unit | Front Passenger Door Armrest |
| Front Personal Light | Middle Of Headliner Between Sun Visors |
| Headlight Control Relay | Engine Compartment Junction Block |
| Horn Relay | Engine Compartment Junction Block |
| Ignition Switch | Right Side Of Steering Column |
| Junction Block No. 3 | Under Left Side Of Instrument Panel, Behind Kick Panel |
| Junction Block No. 4 | Under Right Side Of Instrument Panel, Behind Kick Panel |
| Key Unlock Warning Switch | Part Of Ignition Switch |
| Light Control Switch | Left Side Of Steering Column |
| Light Failure Sensor | Right Rear Corner Of Luggage Compartment |
| Luggage Compartment Cancel Switch | Inside Glove Compartment |
| Luggage Compartment Door Lock Motor & Courtesy Switch | Inside Center Of Luggage Compartment Door |
| Luggage Compartment Light | Rear Center Of Luggage Compartment |
| Luggage Compartment Main Switch | Incorporated Into Heating & Ventilation Register On Left Side Of Instrument Panel. |
| Multi-Display Information Center | Center Of Instrument Panel, Just Above Air Vent Assembly |
| OPEN DOOR Indicator Light | Service Reminder Indicators & Warning Buzzer Display Center |
| Park/Neutral Position Switch | Left Side Of Transaxle |
| Passenger Seat Belt Occupant Detection Sensor | Front Passenger Seat Cushion |
| Power Main Relay | Driver Side Junction Block |
| Rear Personal Light | One Above Each Rear Door |
| Rear Power Window Switch | On Each Rear Door |
| Seat Belt Buckle Switch | Driver & Passenger Seat Belt Buckle |
| Service Reminder Indicators & Warning Buzzer Display Center | Left Side Of Multi-Display Information Center |
| Vanity Light | Driver & Passenger Sun Visors |
| Wireless Door Lock Control System Buzzer | Right Front Corner Of Engine Compartment, To Right Of Washer Fluid Reservoir Filler Neck |
| Wireless Door Lock Control System Receiver | Right "C" Pillar |
