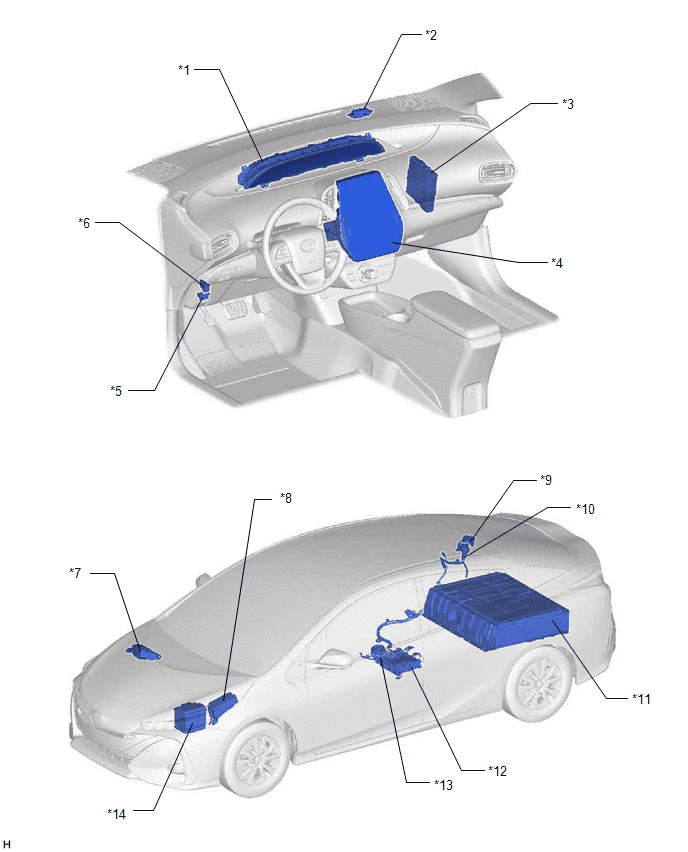

Parts Location [09/2016 - ]: Illustration
| *1 | COMBINATION METER ASSEMBLY | *2 | INDICATOR LIGHT ASSEMBLY (SOC INDICATOR) |
| *3 | HYBRID VEHICLE CONTROL ECU | *4 | NAVIGATION RECEIVER ASSEMBLY (FOR 11.6 INCH DISPLAY) |
| *5 | DLC3 | *6 | CHARGING TIMER SWITCH (FUEL CONTROL SWITCH) |
| *7 | NO. 2 RELAY BLOCK ASSEMBLY - IGCT SCENE RELAY |
*8 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - IGCT SCENE FUSE - AMD2 FUSE - IGCT NO. 4 FUSE - ECU-DC/DC FUSE - PLUG LOCK FUSE (W/ CHARGING CONNECTOR LOCKING SYSTEM) |
| *9 | CABLE EV CHARGER LOCK ASSEMBLY (W/ CHARGING CONNECTOR LOCKING SYSTEM) |
*10 | INLET AC CHARGER CABLE |
| *11 | HV BATTERY | *12 | ELECTRIC VEHICLE CHARGER ASSEMBLY |
| *13 | CHARGER COOLING BLOWER | *14 | AUXILIARY BATTERY |

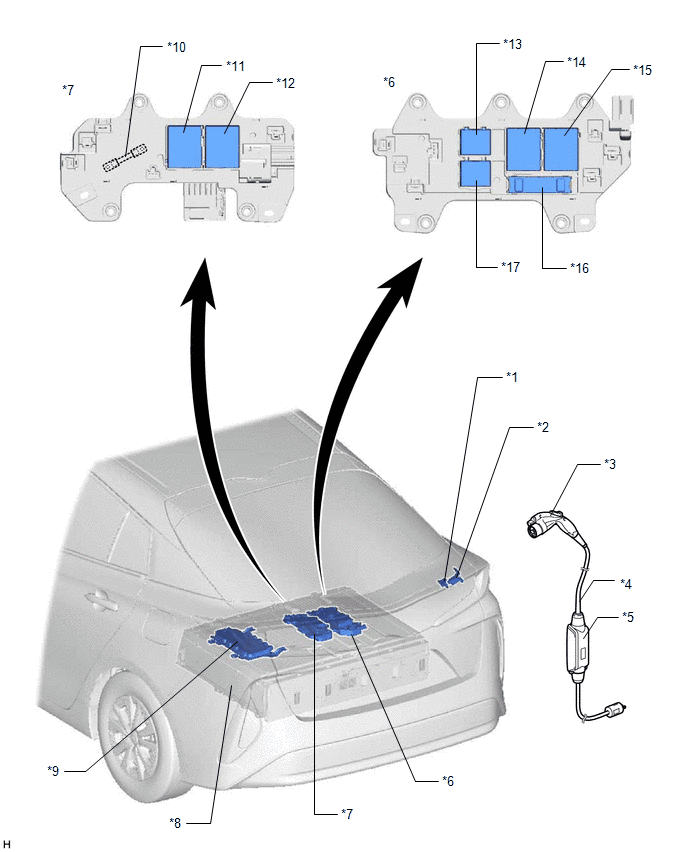

| *1 | EV CHARGER LID INDICATOR ASSEMBLY - CHARGING INDICATOR LIGHT - CHARGING CONNECTOR LOCK/UNLOCK SWITCH (W/ CHARGING CONNECTOR LOCKING SYSTEM) |
*2 | EV CHARGER LID SWITCH ASSEMBLY (CHARGING LID COURTESY SWITCH) |
| *3 | CHARGING CONNECTOR | *4 | ELECTRIC VEHICLE CHAEGER CABLE ASSEMBLY |
| *5 | CCID (CHARGING CIRCUIT INTERRRUPTING DEVICE) | *6 | NO. 1 HV BATTERY JUNCTION BLOCK ASSEMBLY |
| *7 | NO. 2 HV BATTERY JUNCTION BLOCK ASSEMBLY | *8 | HV BATTERY |
| *9 | BATTERY ECU ASSEMBLY | *10 | ELECTRIC VEHICLE FUSE |
| *11 | CHRB RELAY | *12 | SMRB RELAY |
| *13 | CHRP RELAY | *14 | CHRG RELAY |
| *15 | SMRG RELAY | *16 | RESISTOR |
| *17 | SMRP RELAY | - | - |
