Electrical Component Locator: Relays

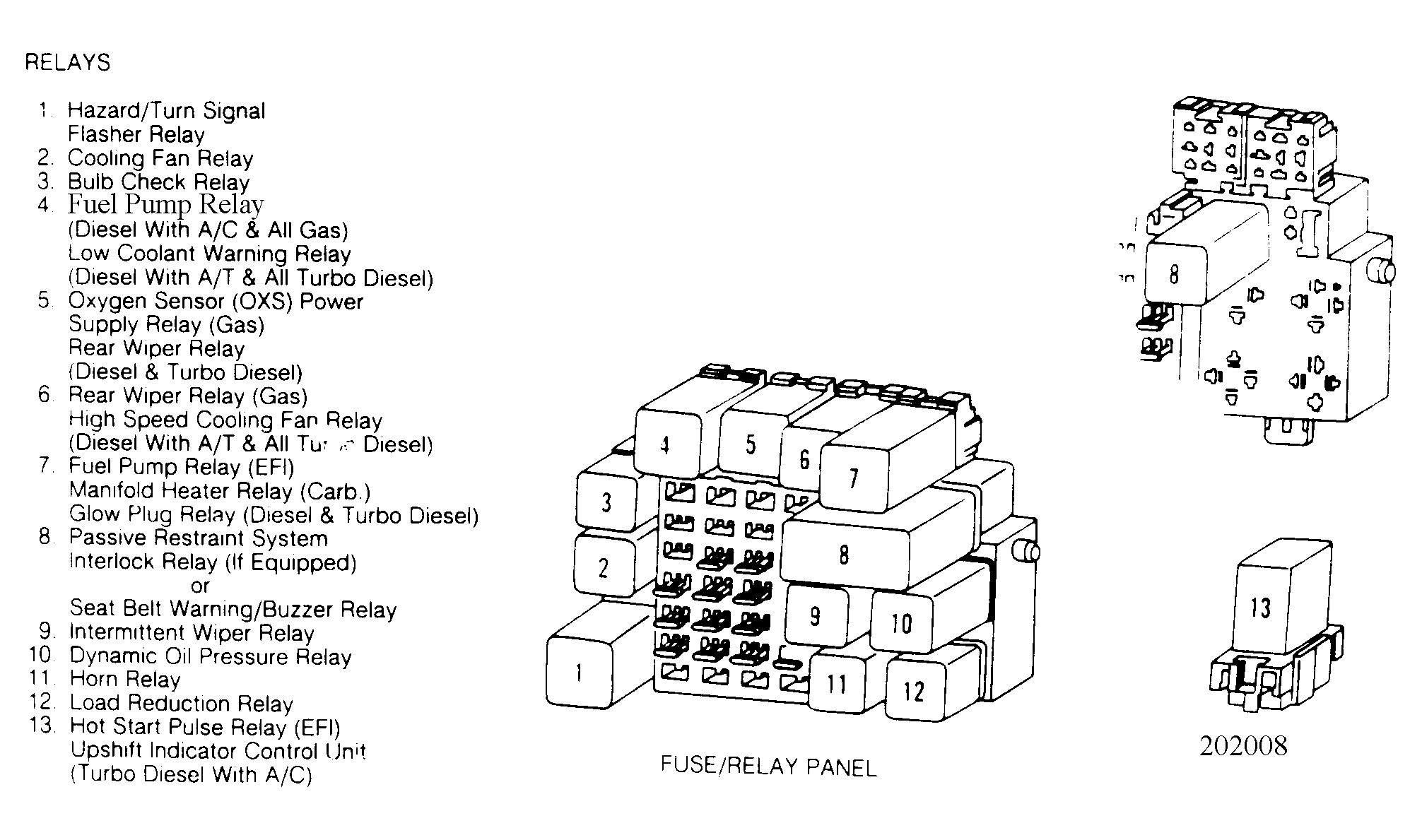

RELAYS LOCATION
| Component | Location |
|---|---|
| Bulb Check Relay | On fuse/relay panel. See Figure . |
| Cooling Fan Relay | On fuse/relay panel. See Figure . |
| Dynamic Oil Pressure Relay | Behind mid instrument panel. See Figure . |
| Fuel Pump Relay (EFI) | On fuse relay/panel. See Figure . |
| Glow Plug Relay | On fuse/relay panel. See Figure . |
| Hazard/Turn Signal Flasher Relay | On fuse relay/panel. See Figure . |
| High Speed Blower Relay | On left side of blower motor housing. |
| High Speed Cooling Fan Relay | On fuse relay/panel. See Figure . |
| Horn Relay | On fuse relay/panel. See Figure . |
| Hot Start Pulse Relay (EFI) | On fuse relay/panel. See Figure . |
| Intermittent Wiper Relay | On fuse relay/panel. See Figure . |
| Load Reduction Relay | On fuse relay/panel. See Figure . |
| Low Coolant Warning Relay | On fuse relay/panel. See Figure . |
| Manifold Heater Relay (Carb.) | On fuse relay/panel. See Figure . |
| Oxygen Sensor (OXS) Power Supply Relay | On fuse relay/panel. See Figure . |
| Passive Restraint Interlock Relay | On fuse relay/panel. See Figure . |
| Rear Wiper Relay | On fuse relay/panel. See Figure . |
| Seat Belt Warning/Buzzer Relay | On fuse relay/panel. See Figure . |
