Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

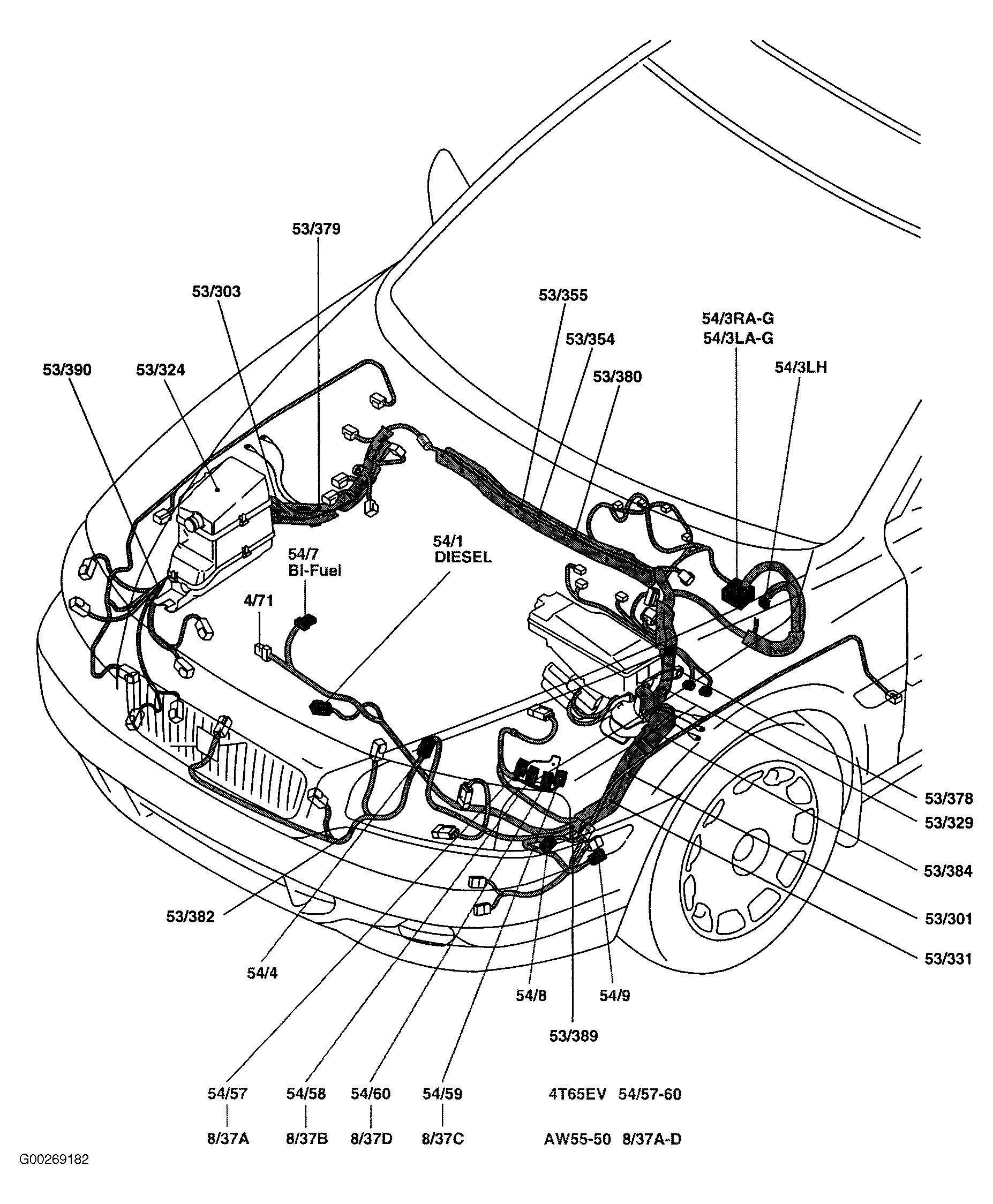

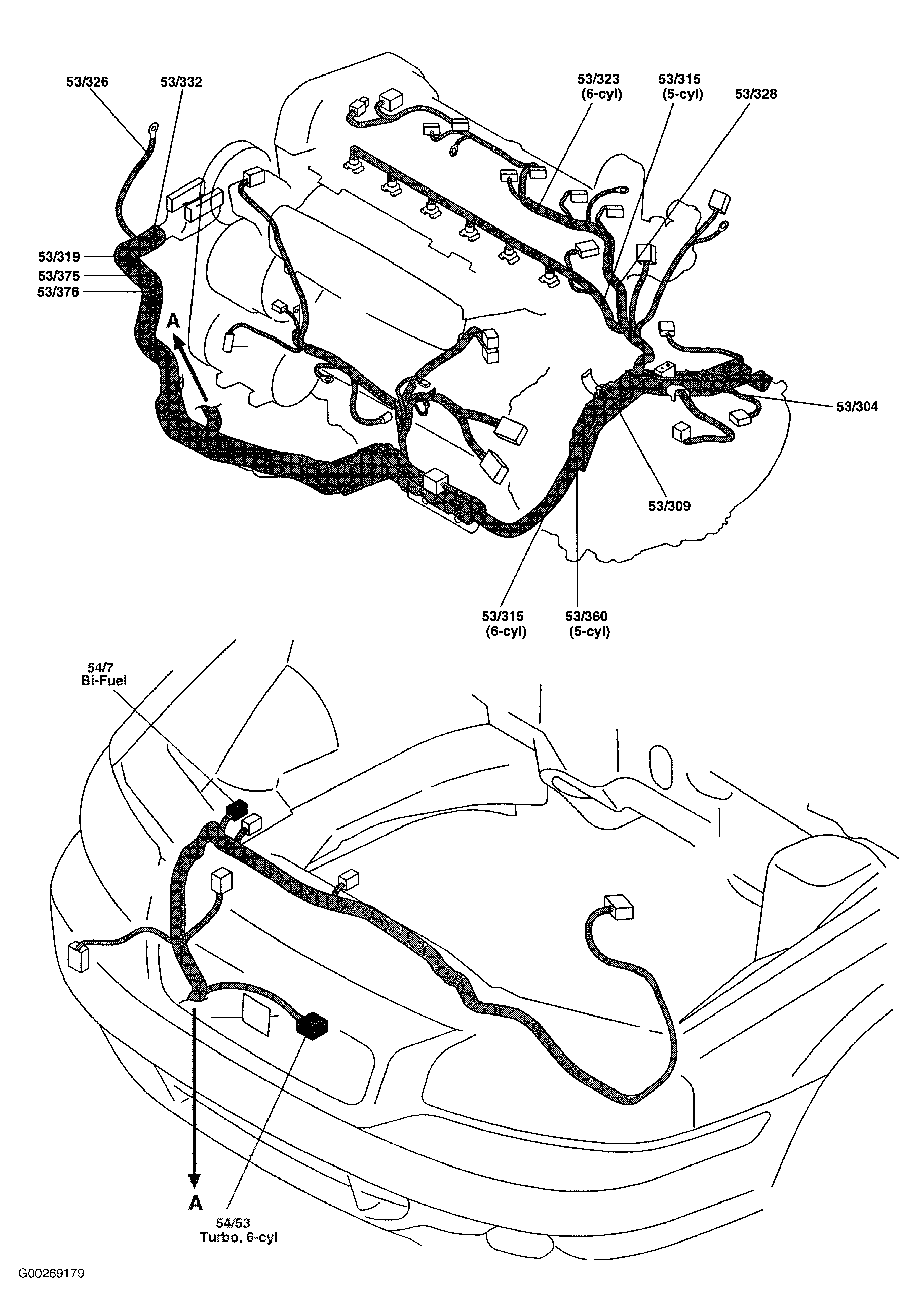

Fig 1: Engine & Engine Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.

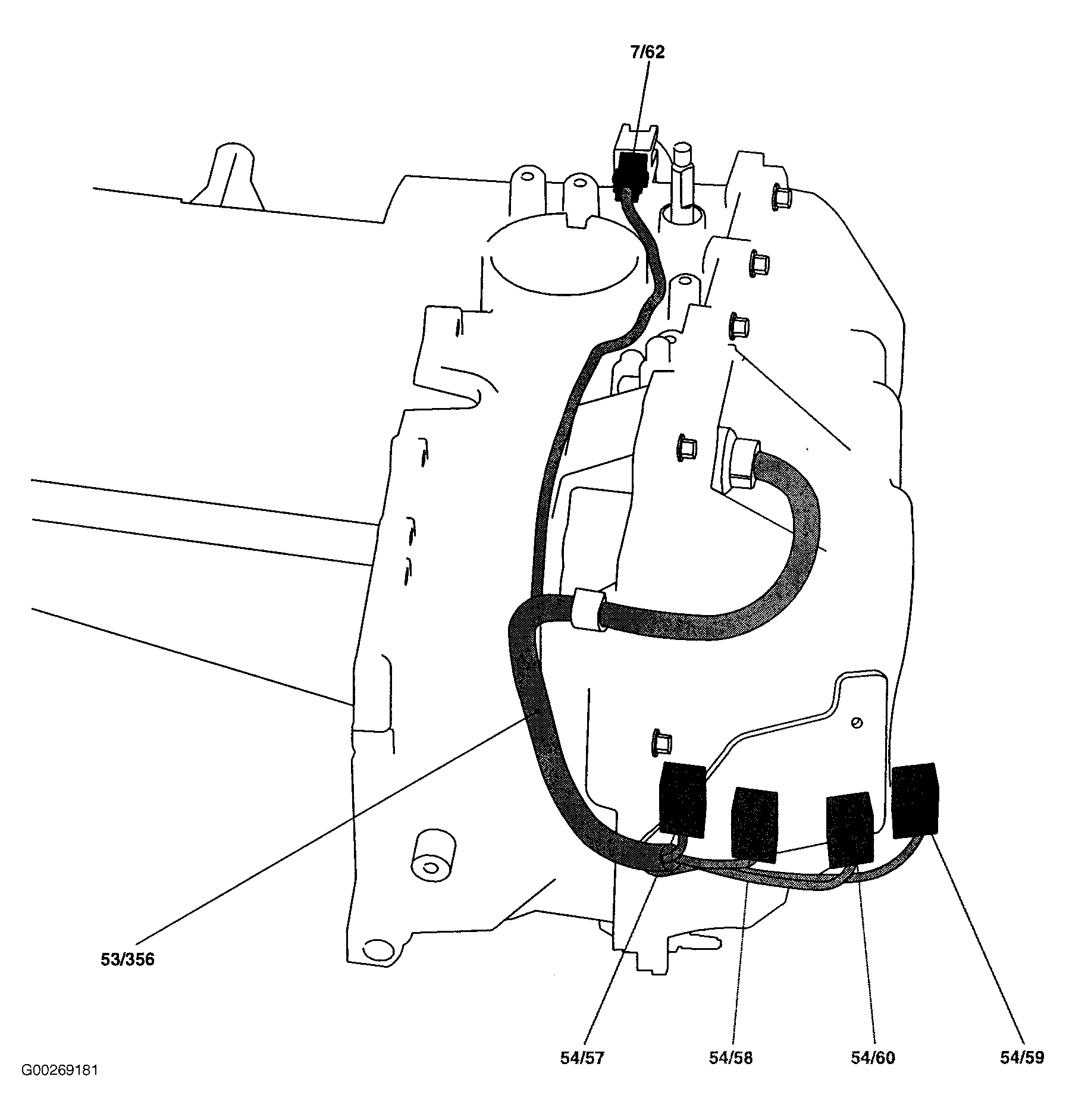

Fig 2: 4T65EV Transmission
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 3: Engine Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 4: Front Passenger Compartment Harness
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 5: Vehicle Overview
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 6: Vehicle Overview
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 7: Vehicle Overview
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 8: Doors
Courtesy of VOLVO CARS OF NORTH AMERICA.

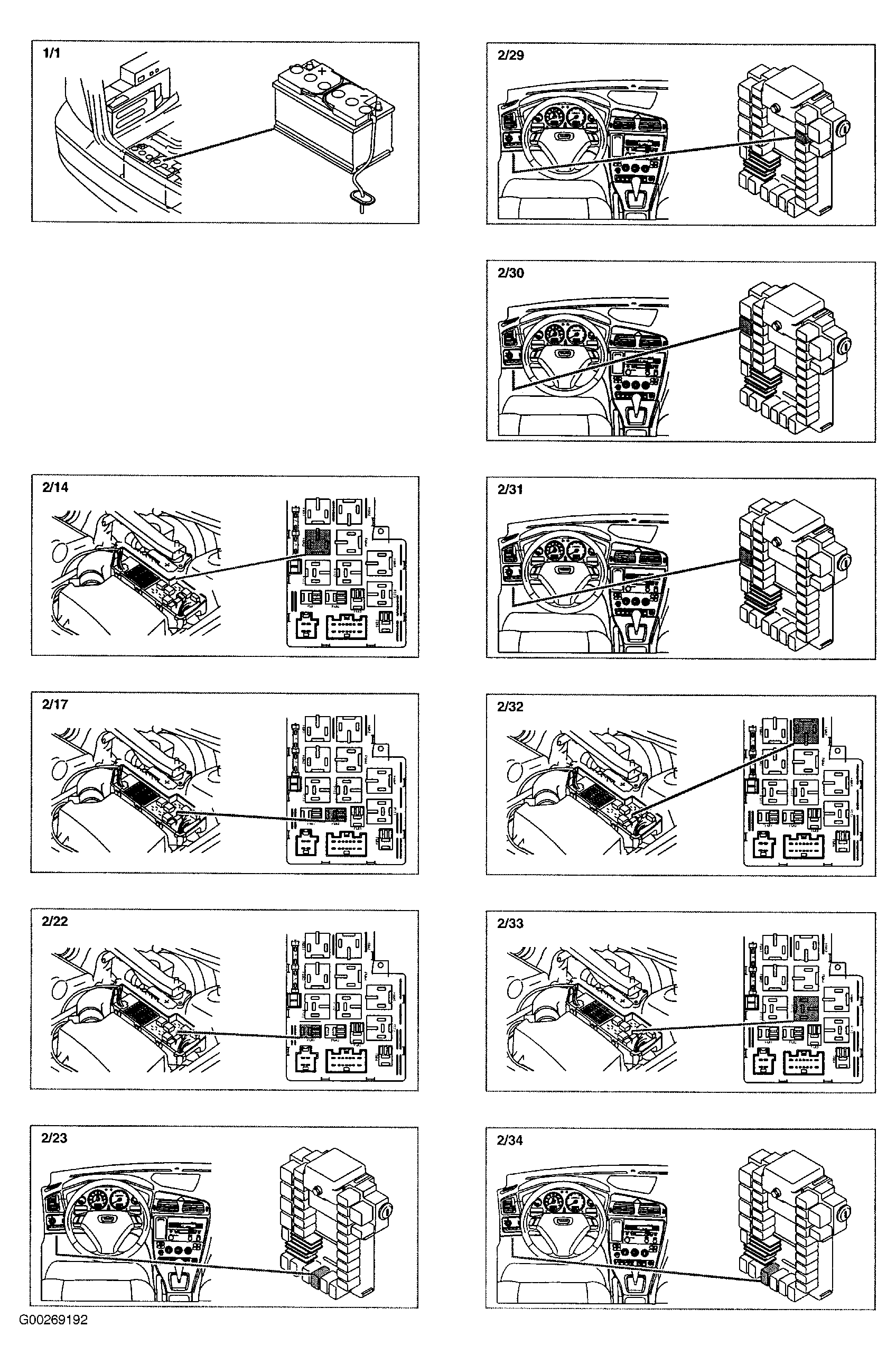

Fig 9: Components 1/1 To 2/34
Courtesy of VOLVO CARS OF NORTH AMERICA.

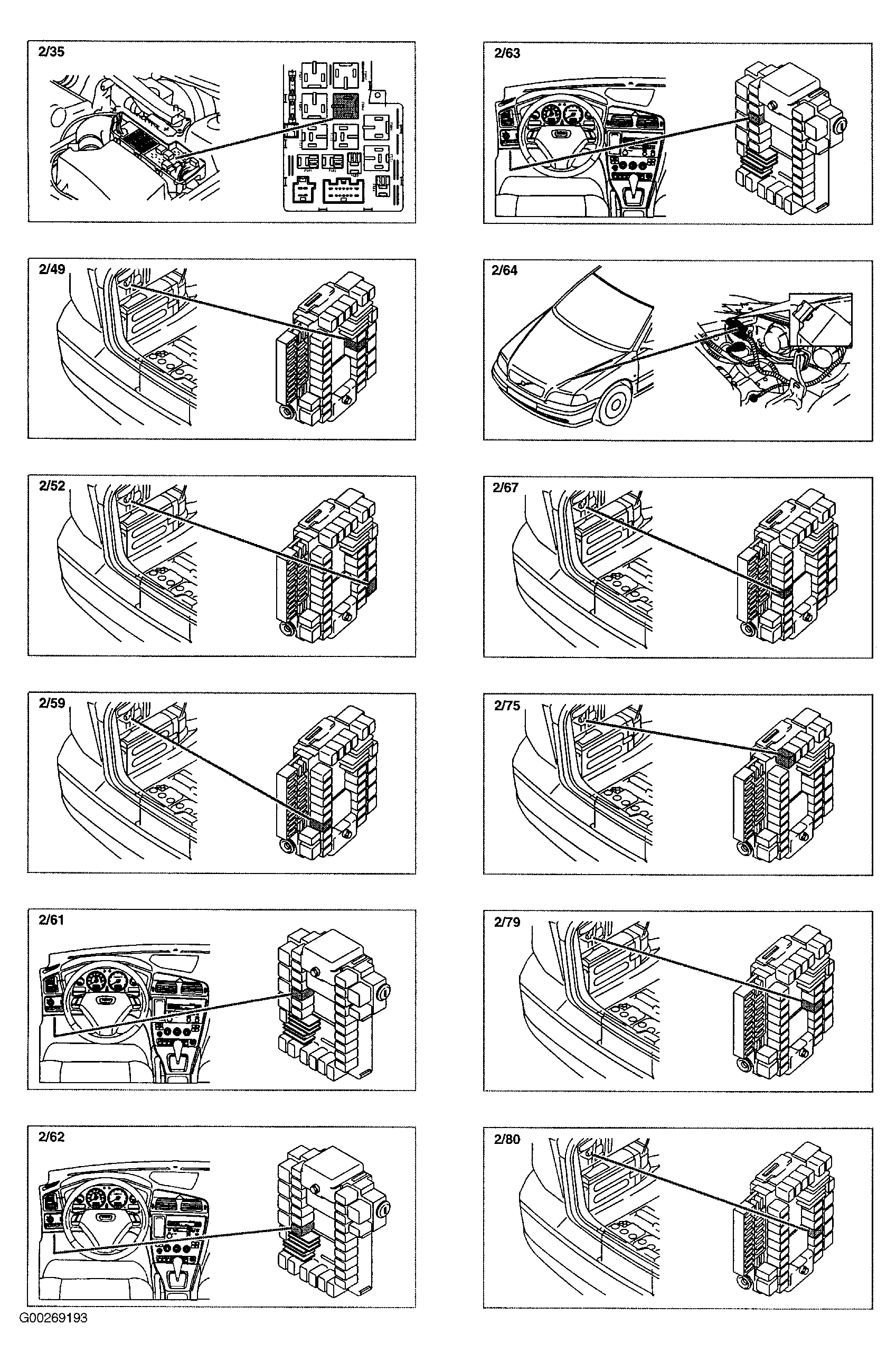

Fig 10: Components 2/35 To 2/80
Courtesy of VOLVO CARS OF NORTH AMERICA.

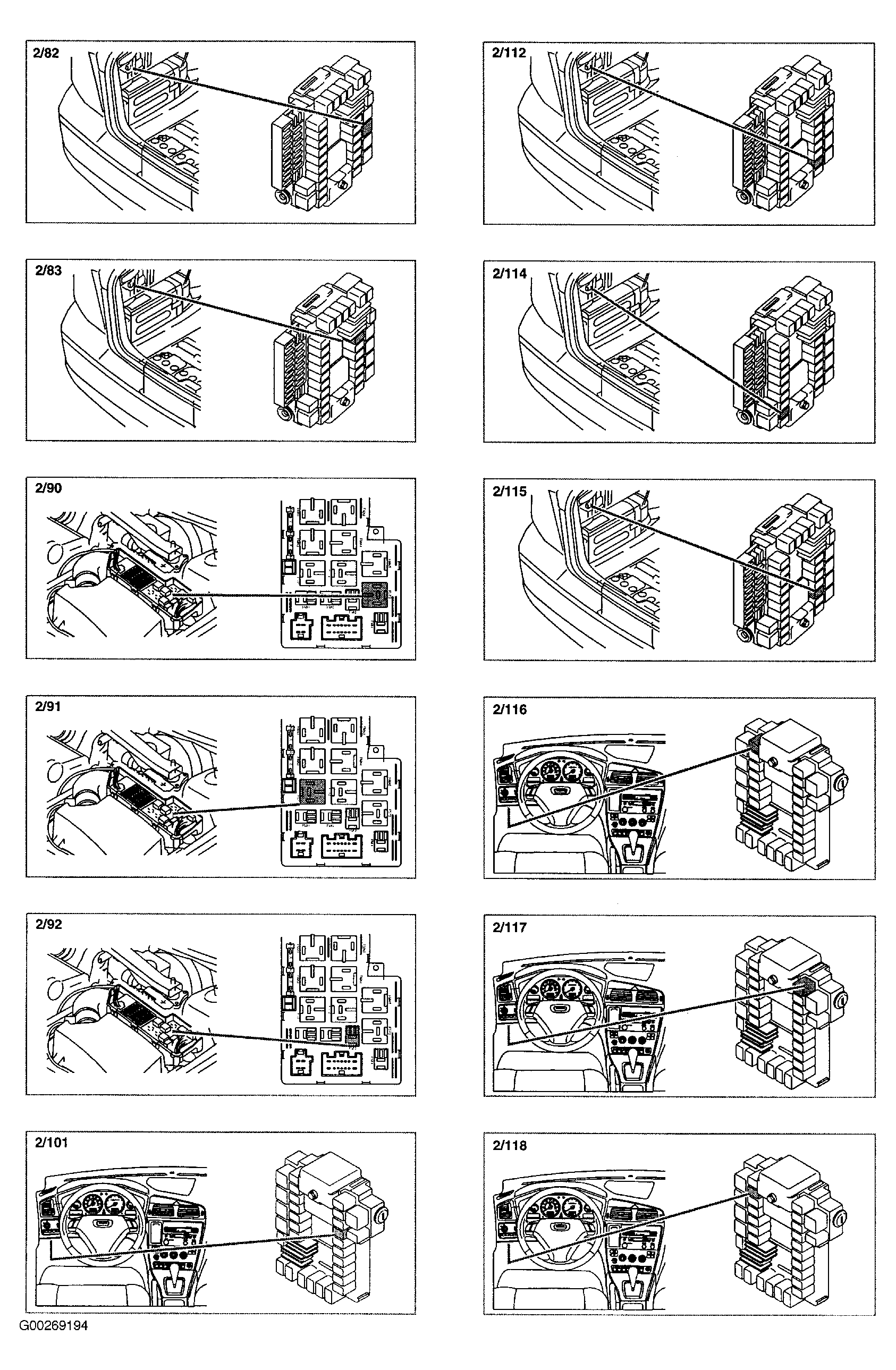

Fig 11: Components 2/82 To 2/118
Courtesy of VOLVO CARS OF NORTH AMERICA.

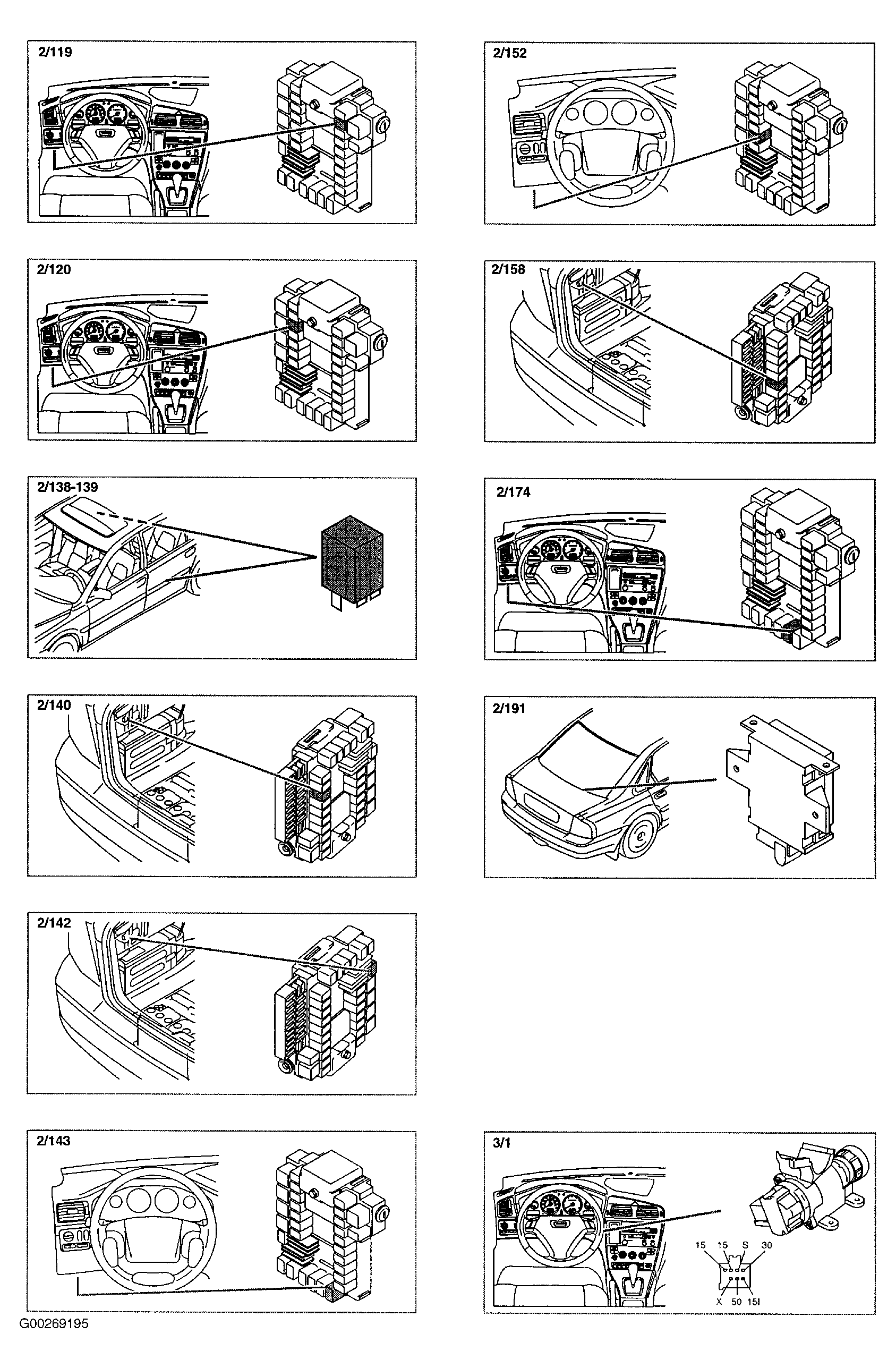

Fig 12: Components 2/119 To 3/1
Courtesy of VOLVO CARS OF NORTH AMERICA.

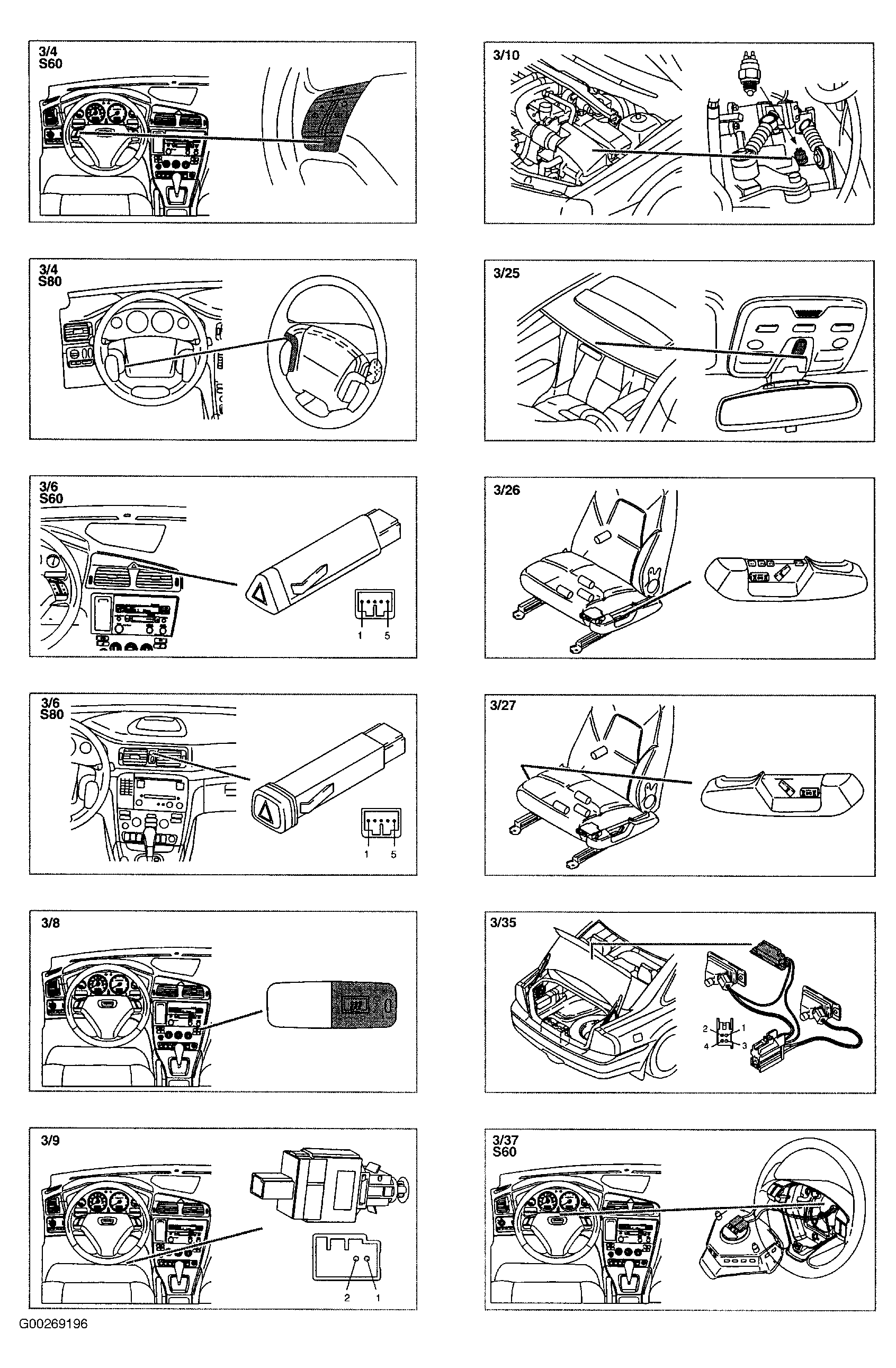

Fig 13: Components 3/4 To 3/37 (S60)
Courtesy of VOLVO CARS OF NORTH AMERICA.

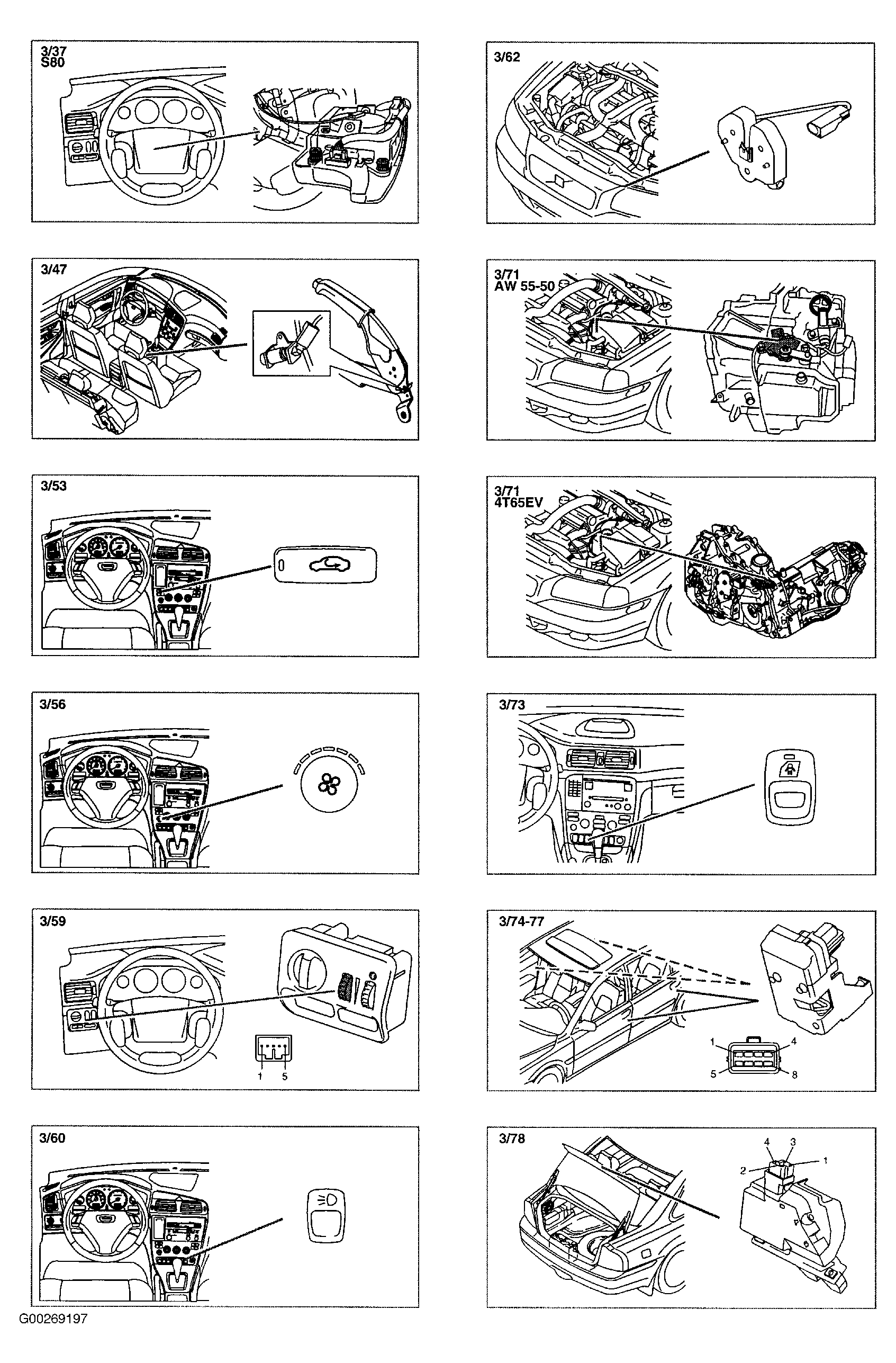

Fig 14: Components 3/37 S80 To 3/78
Courtesy of VOLVO CARS OF NORTH AMERICA.

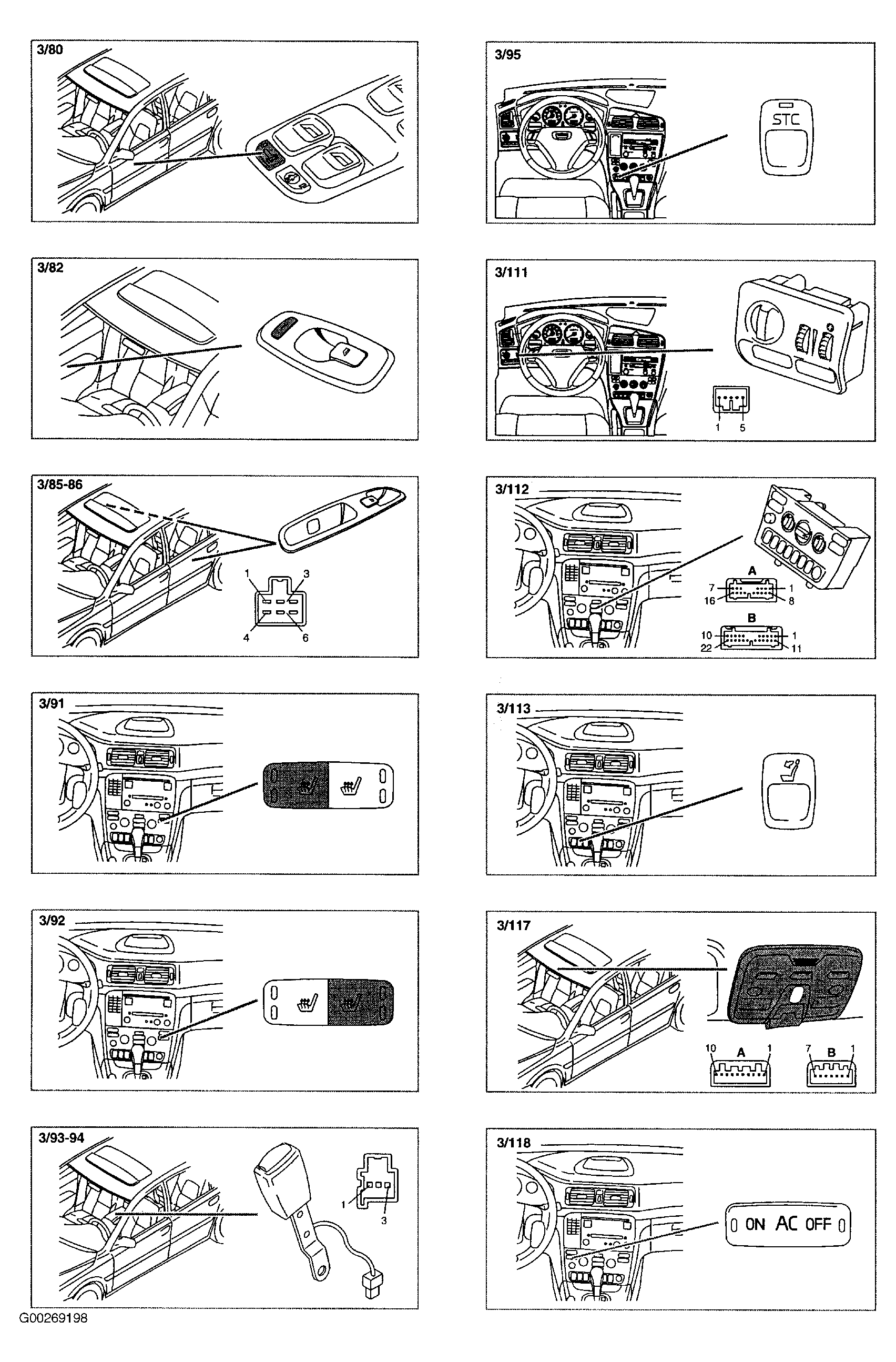

Fig 15: Components 3/80 To 3/118
Courtesy of VOLVO CARS OF NORTH AMERICA.

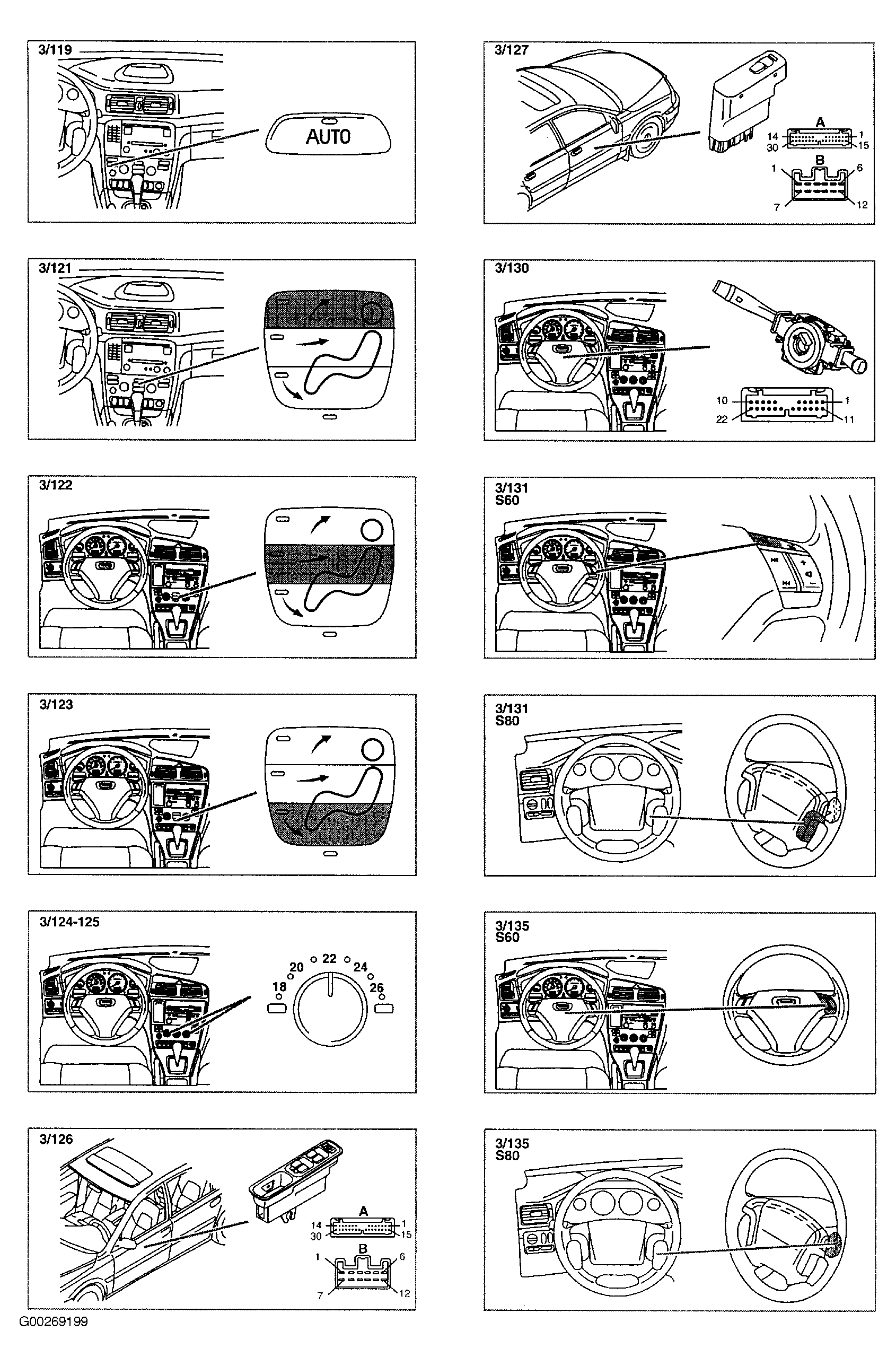

Fig 16: Components 3/119 To 3/135
Courtesy of VOLVO CARS OF NORTH AMERICA.

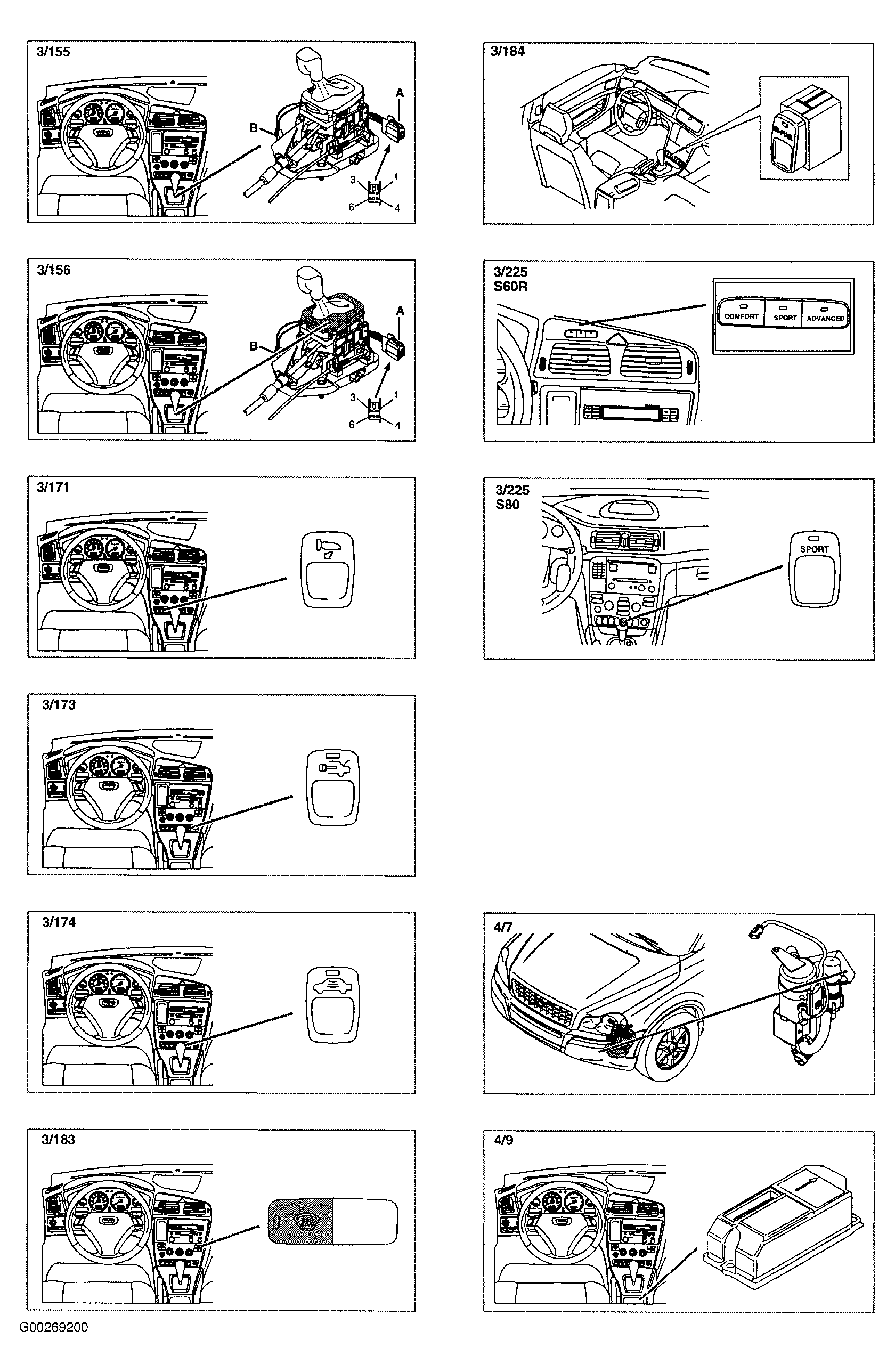

Fig 17: Components 3/155 To 4/9
Courtesy of VOLVO CARS OF NORTH AMERICA.

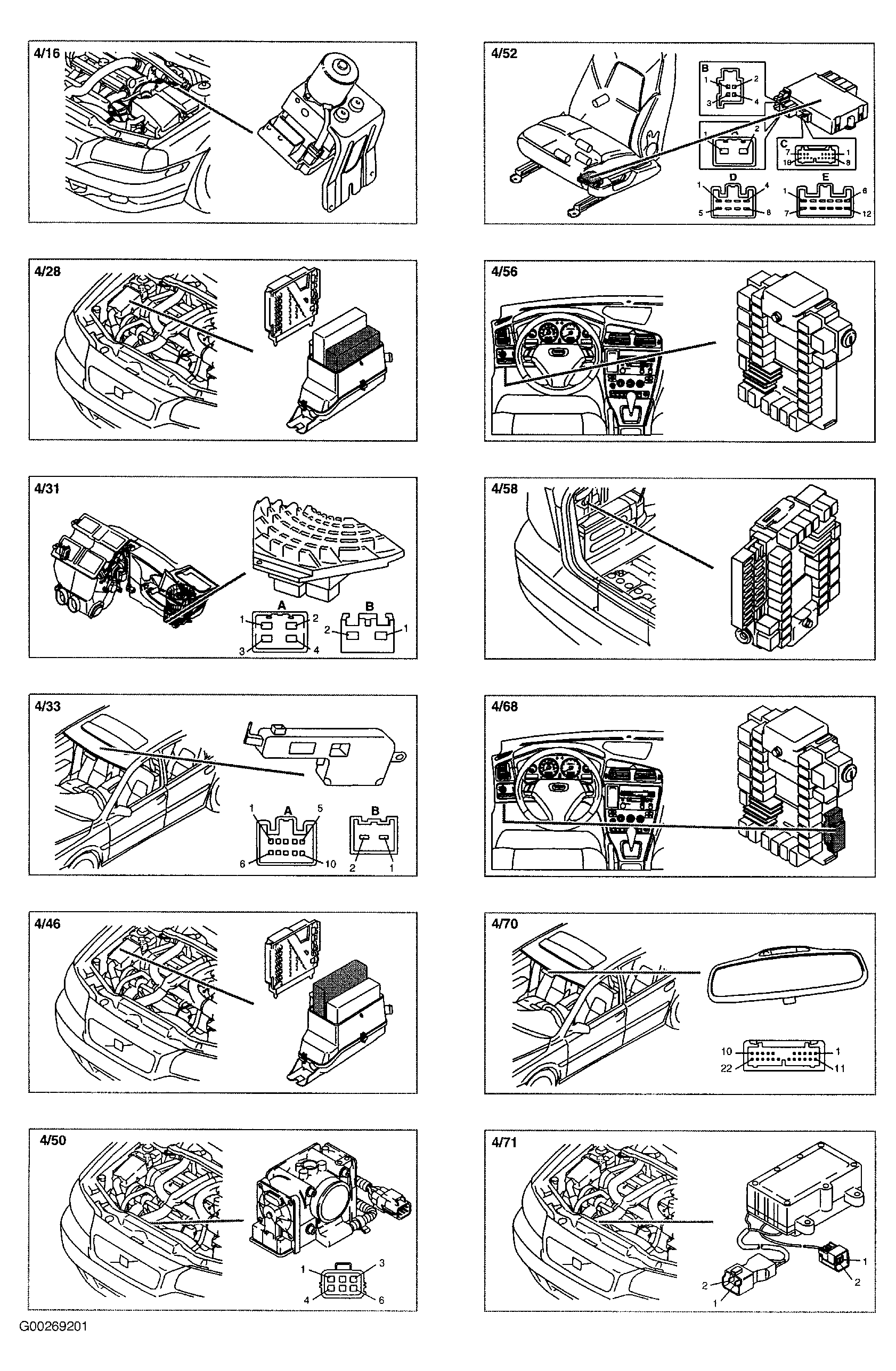

Fig 18: Components 4/16 To 4/71
Courtesy of VOLVO CARS OF NORTH AMERICA.

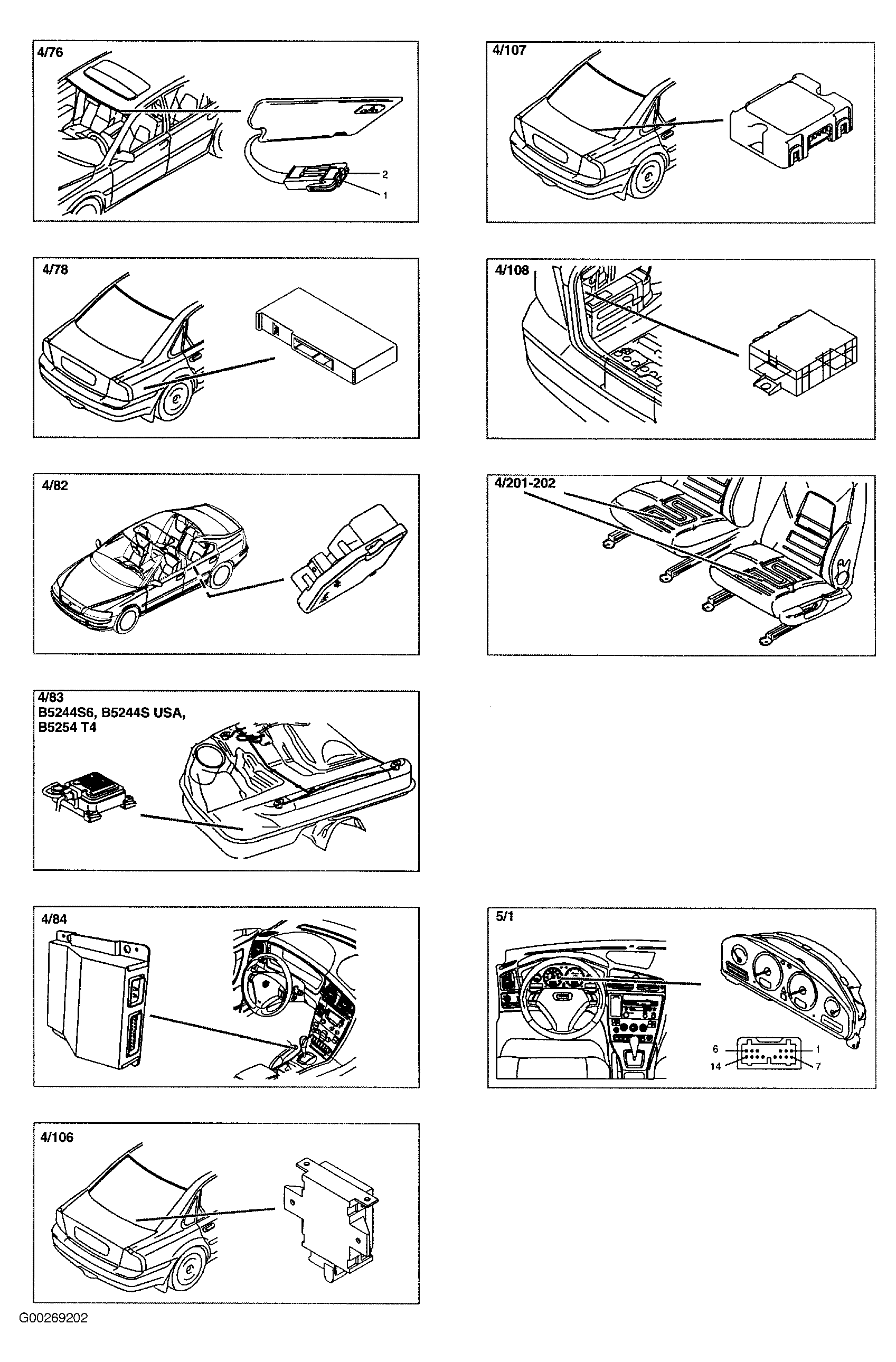

Fig 19: Components 4/76 To 5/1
Courtesy of VOLVO CARS OF NORTH AMERICA.

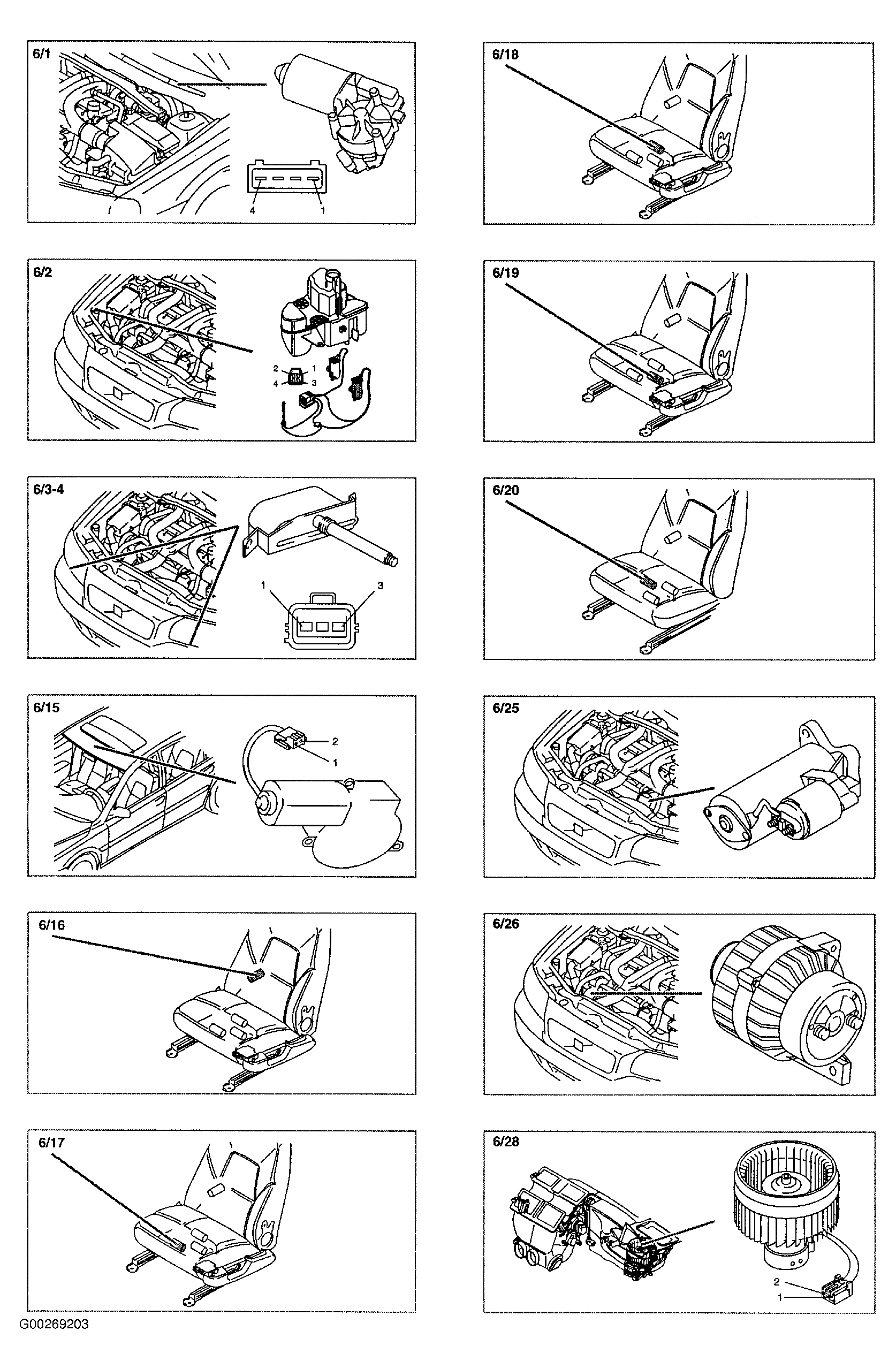

Fig 20: Components 6/1 To 6/28
Courtesy of VOLVO CARS OF NORTH AMERICA.

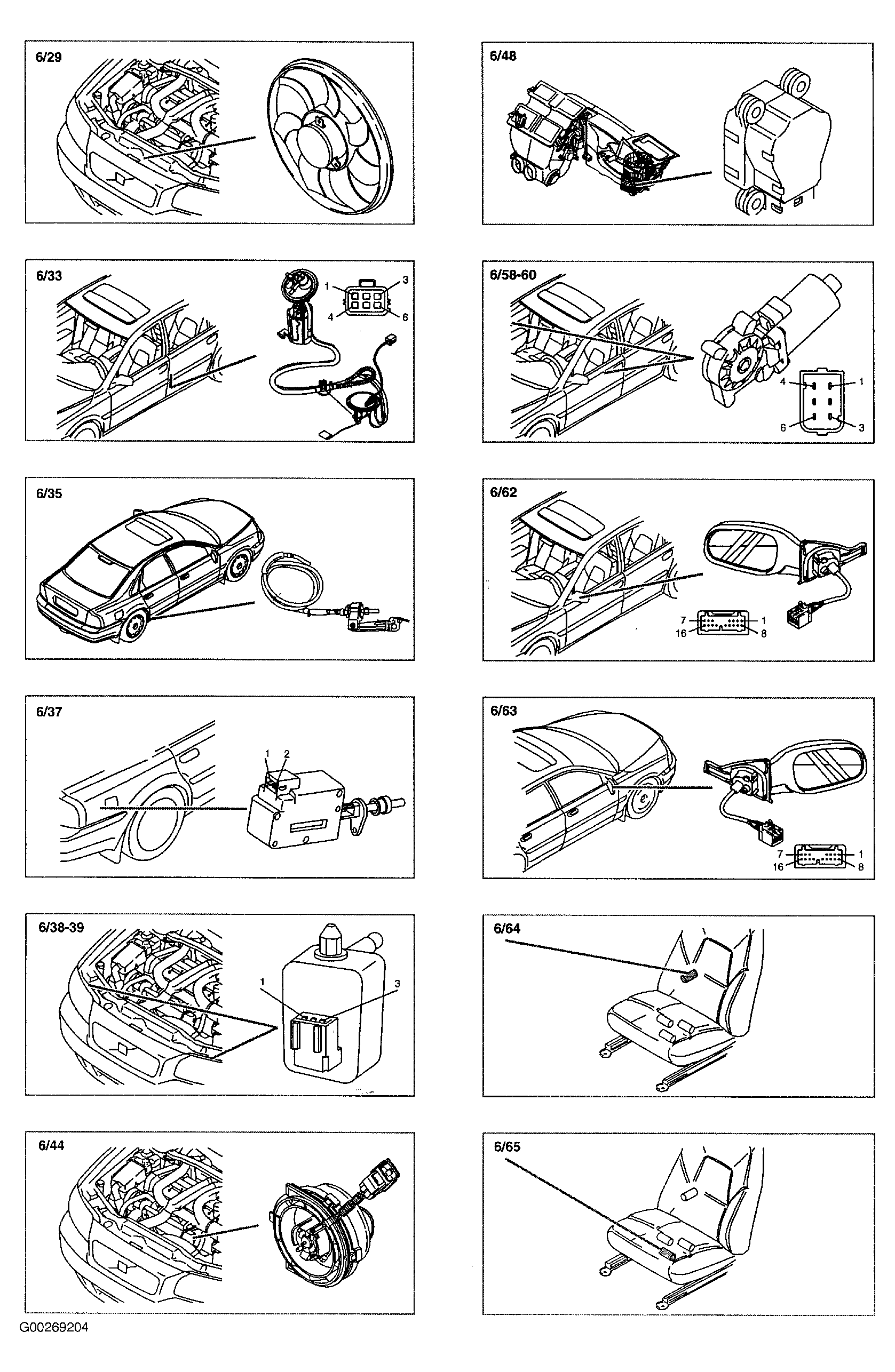

Fig 21: Components 6/29 To 6/65
Courtesy of VOLVO CARS OF NORTH AMERICA.

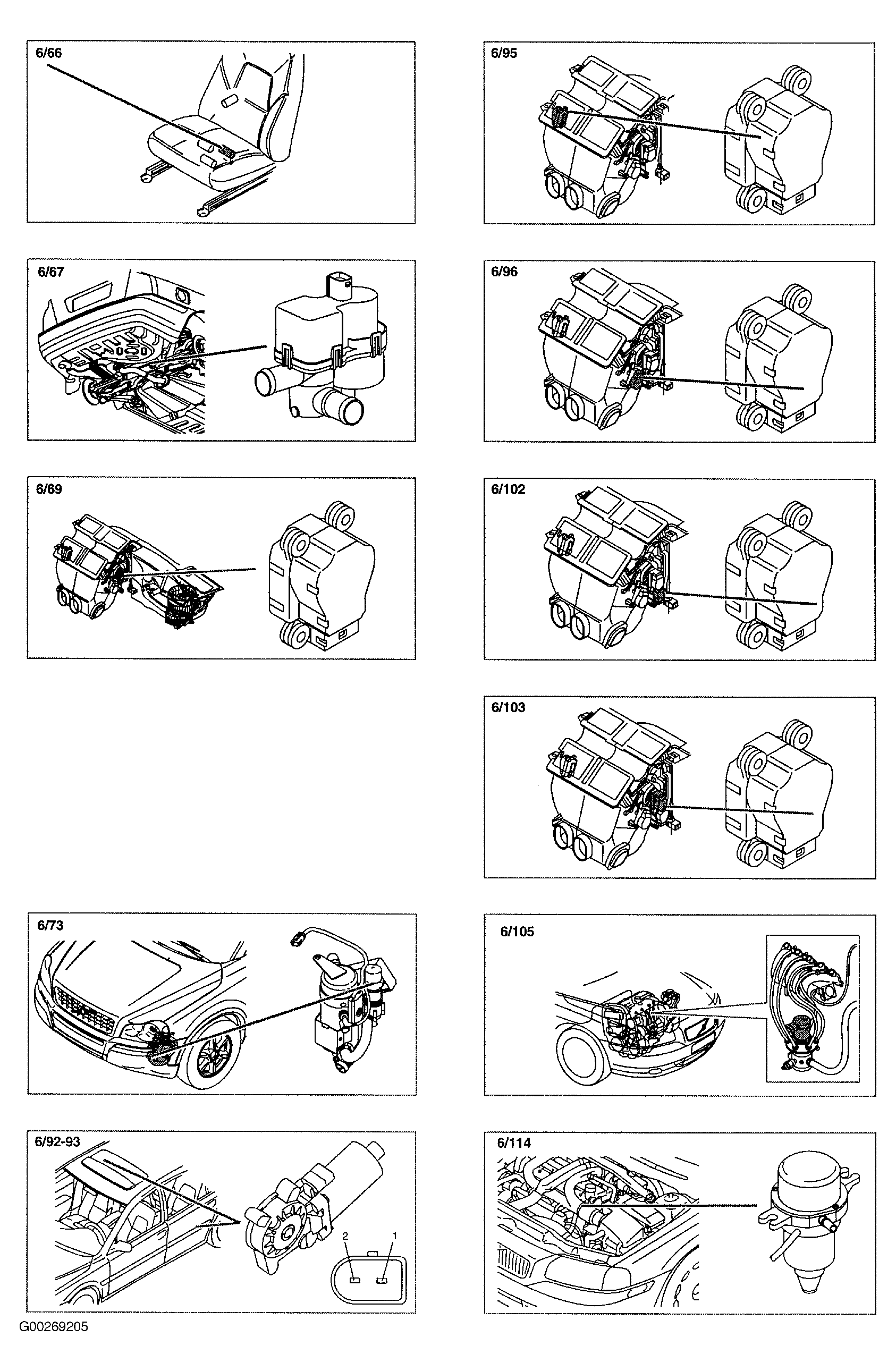

Fig 22: Components 6/66 To 6/114
Courtesy of VOLVO CARS OF NORTH AMERICA.

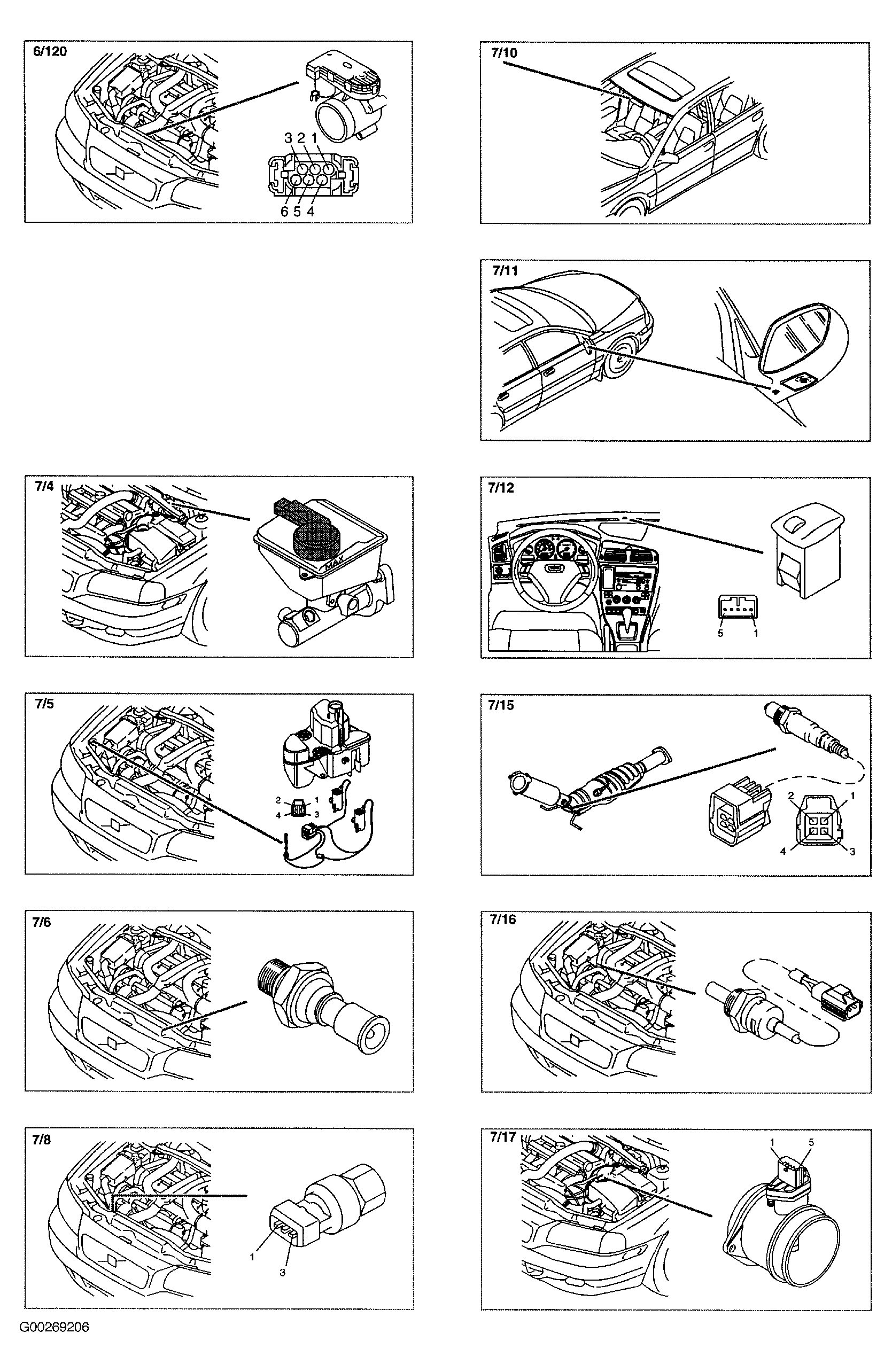

Fig 23: Components 6/120 To 7/17
Courtesy of VOLVO CARS OF NORTH AMERICA.

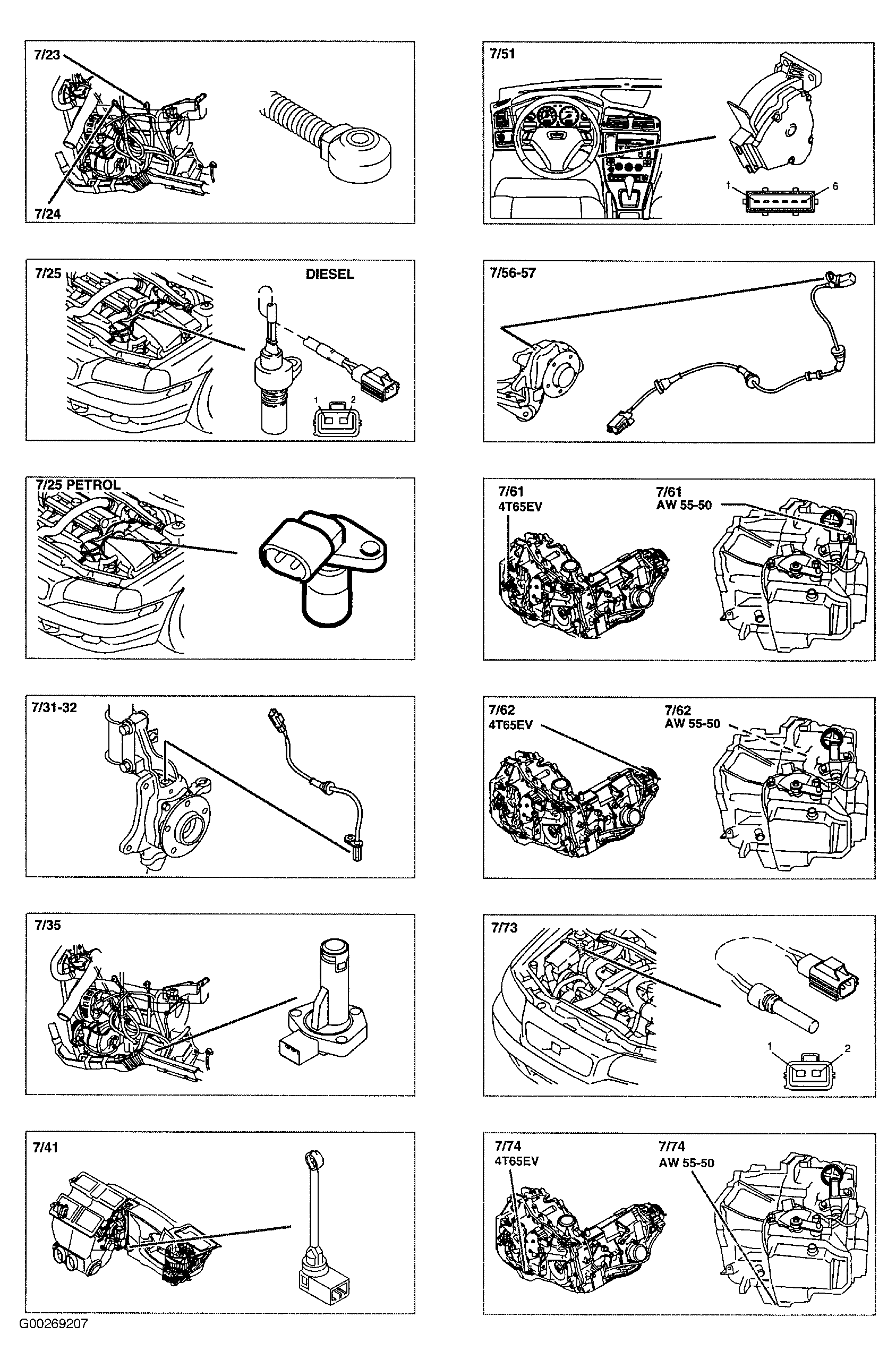

Fig 24: Components 7/23 To 7/74
Courtesy of VOLVO CARS OF NORTH AMERICA.

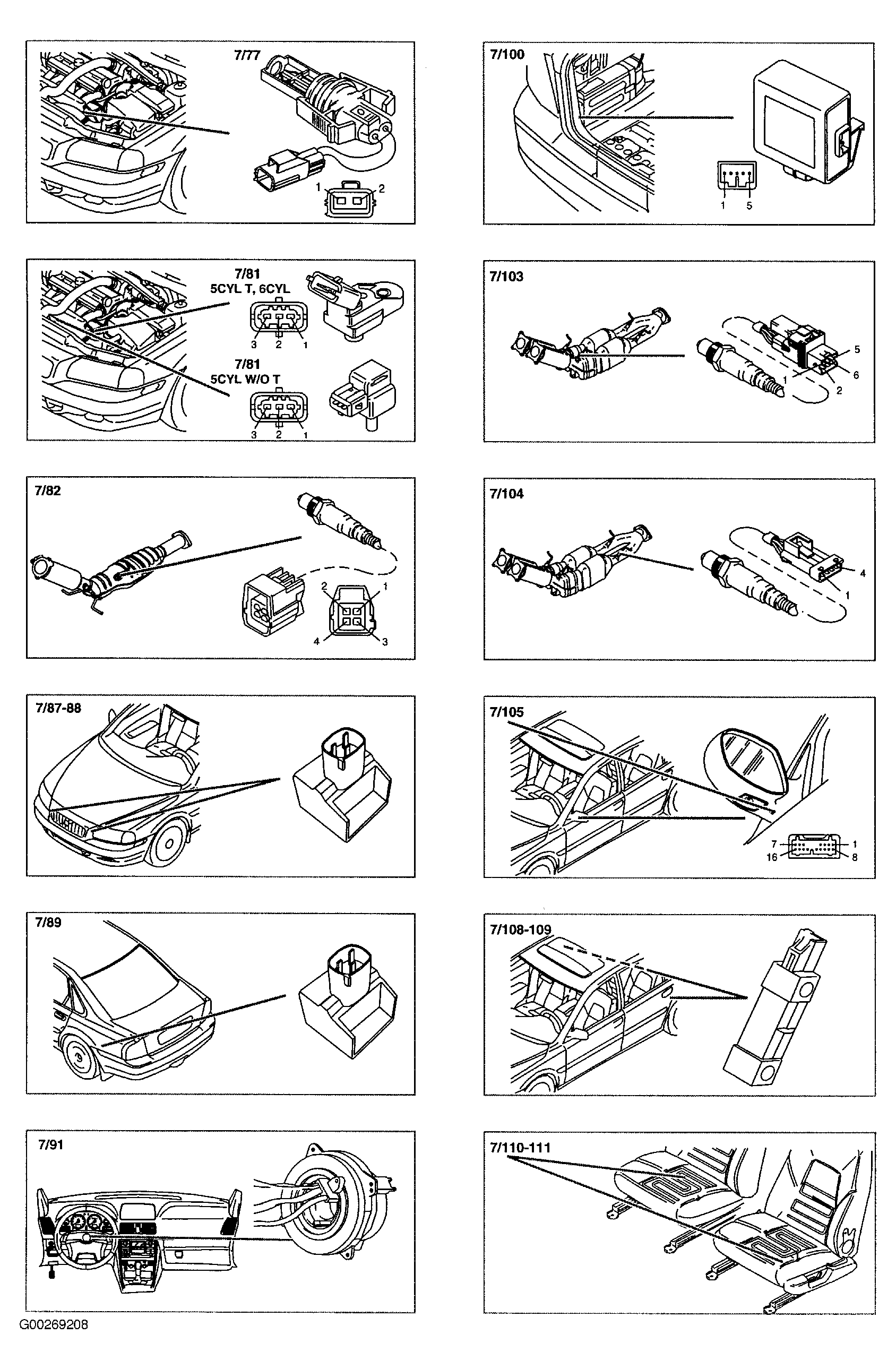

Fig 25: Components 7/77 To 7/111
Courtesy of VOLVO CARS OF NORTH AMERICA.

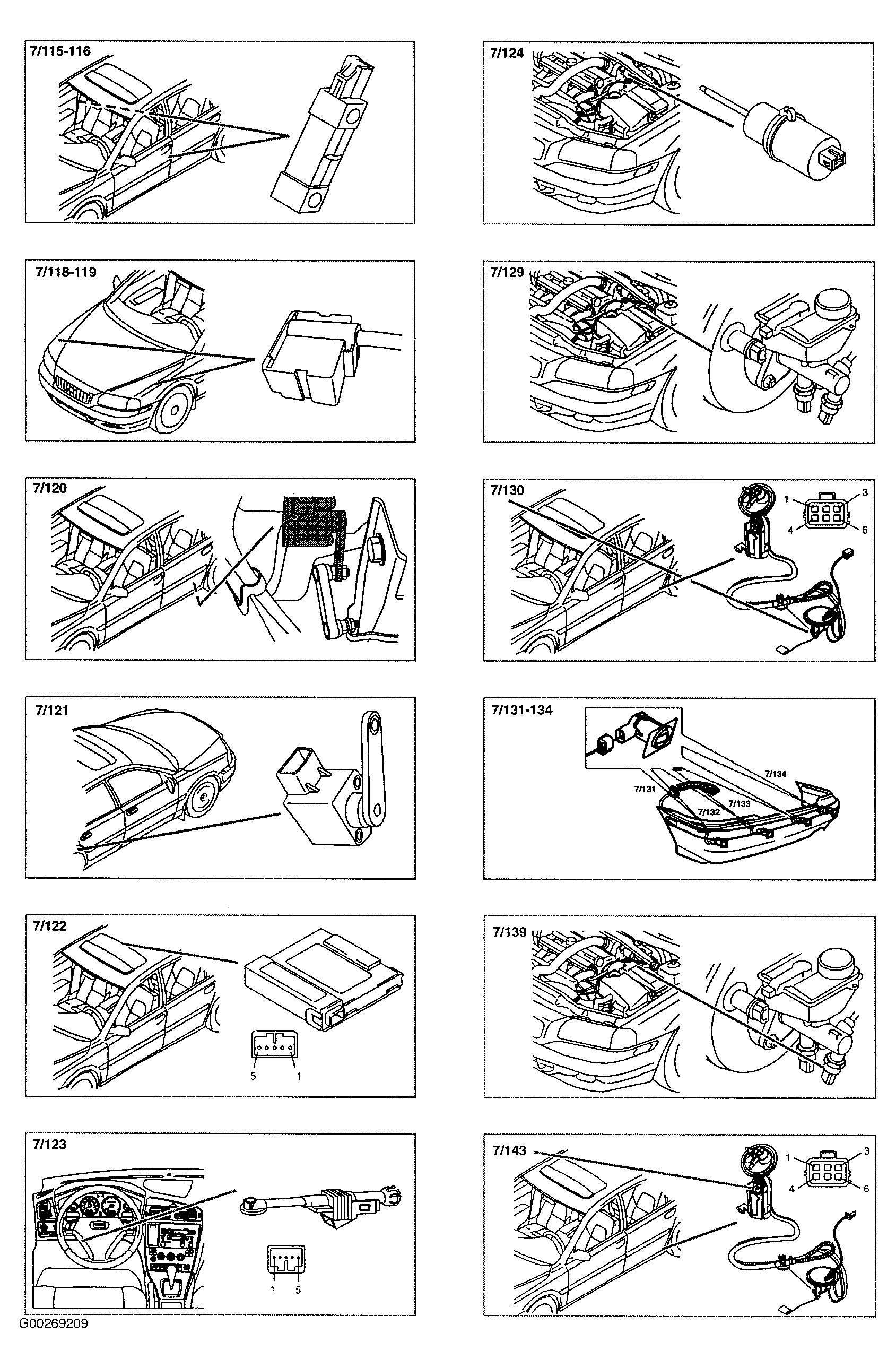

Fig 26: Components 7/115 To 7/143
Courtesy of VOLVO CARS OF NORTH AMERICA.

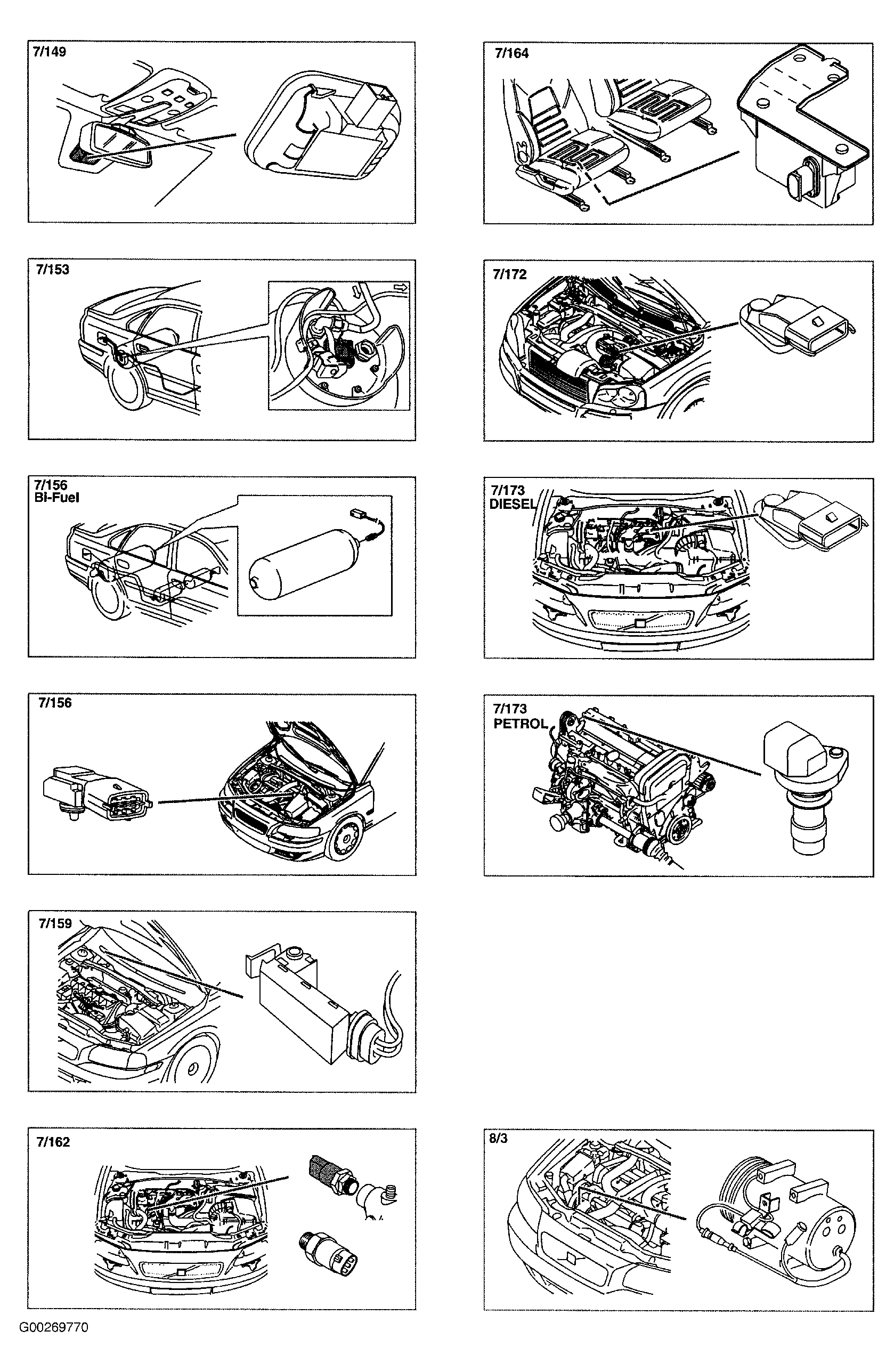

Fig 27: Components 7/149 To 8/3
Courtesy of VOLVO CARS OF NORTH AMERICA.

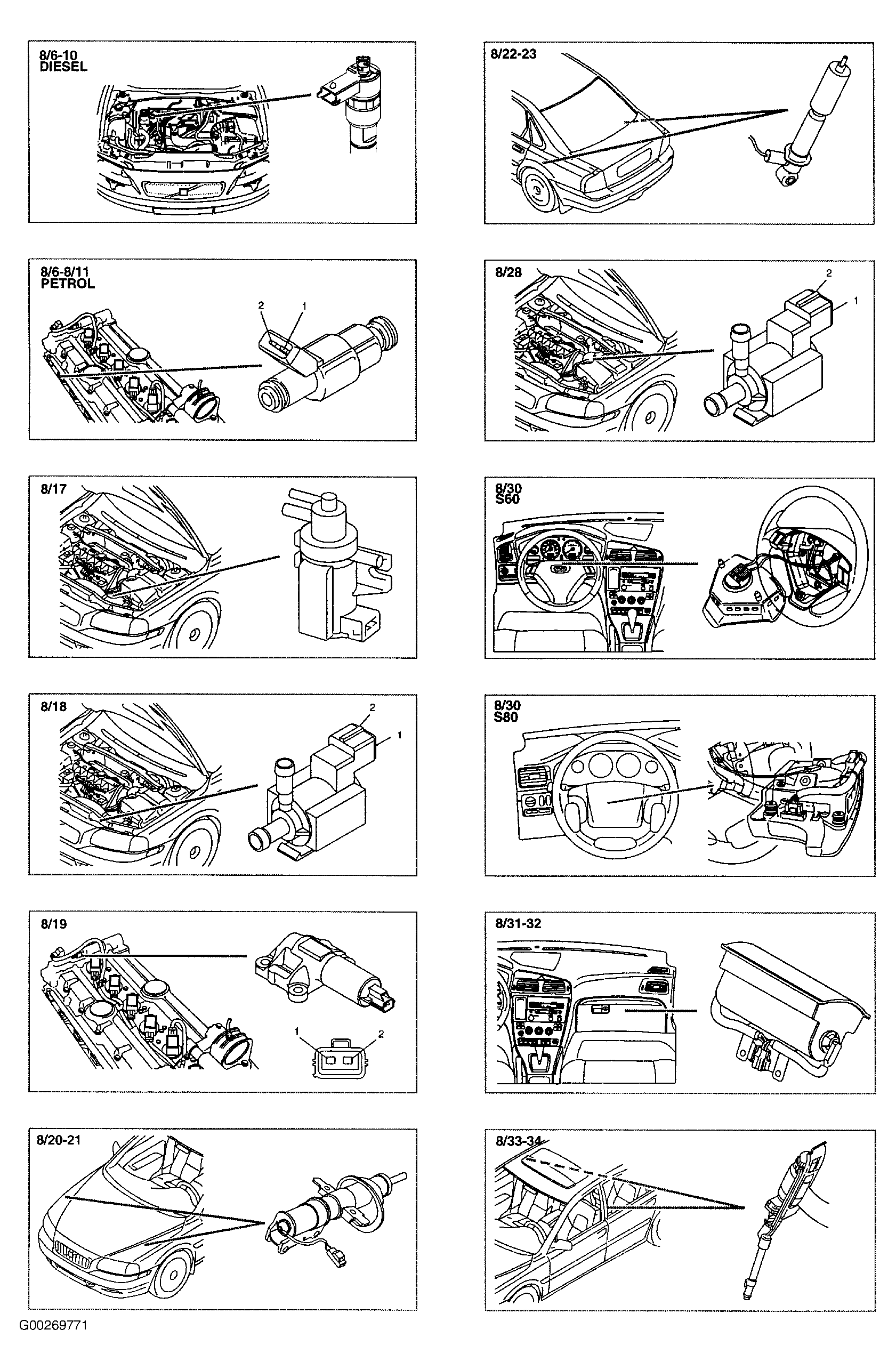

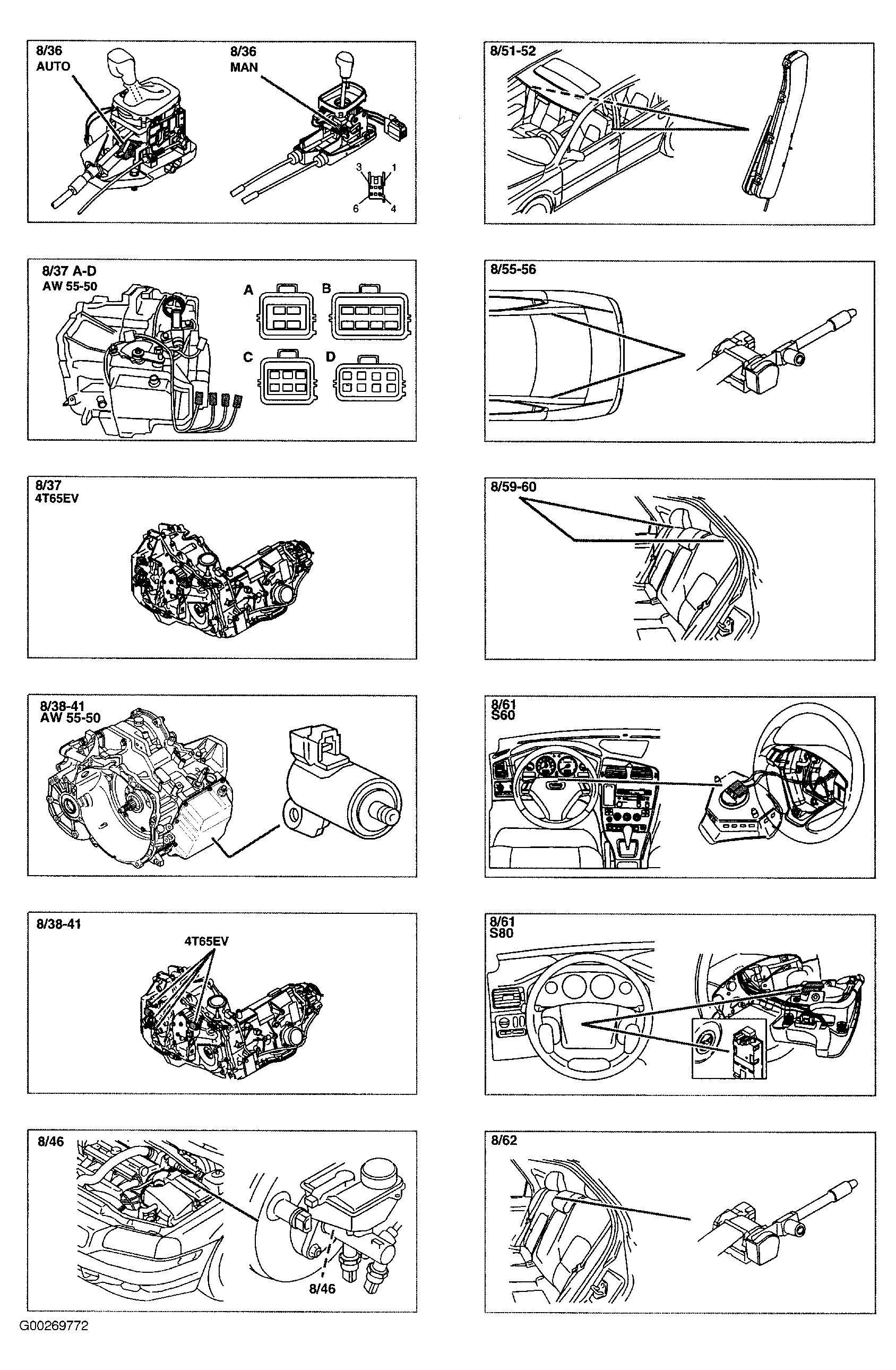

Fig 28: Components 8/6 To 8/34
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 29: Components 8/36 To 8/62
Courtesy of VOLVO CARS OF NORTH AMERICA.

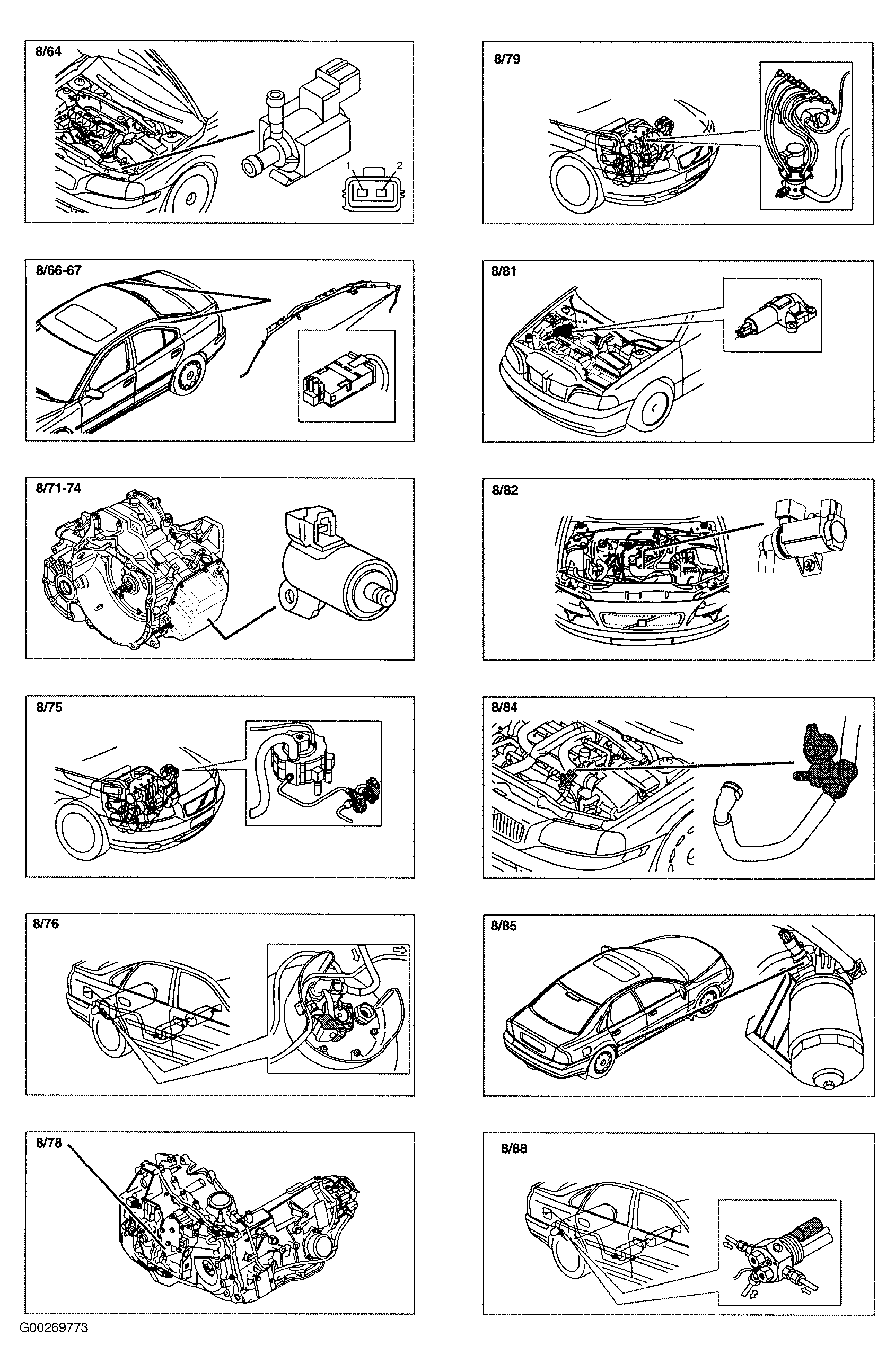

Fig 30: Components 8/64 To 8/88
Courtesy of VOLVO CARS OF NORTH AMERICA.

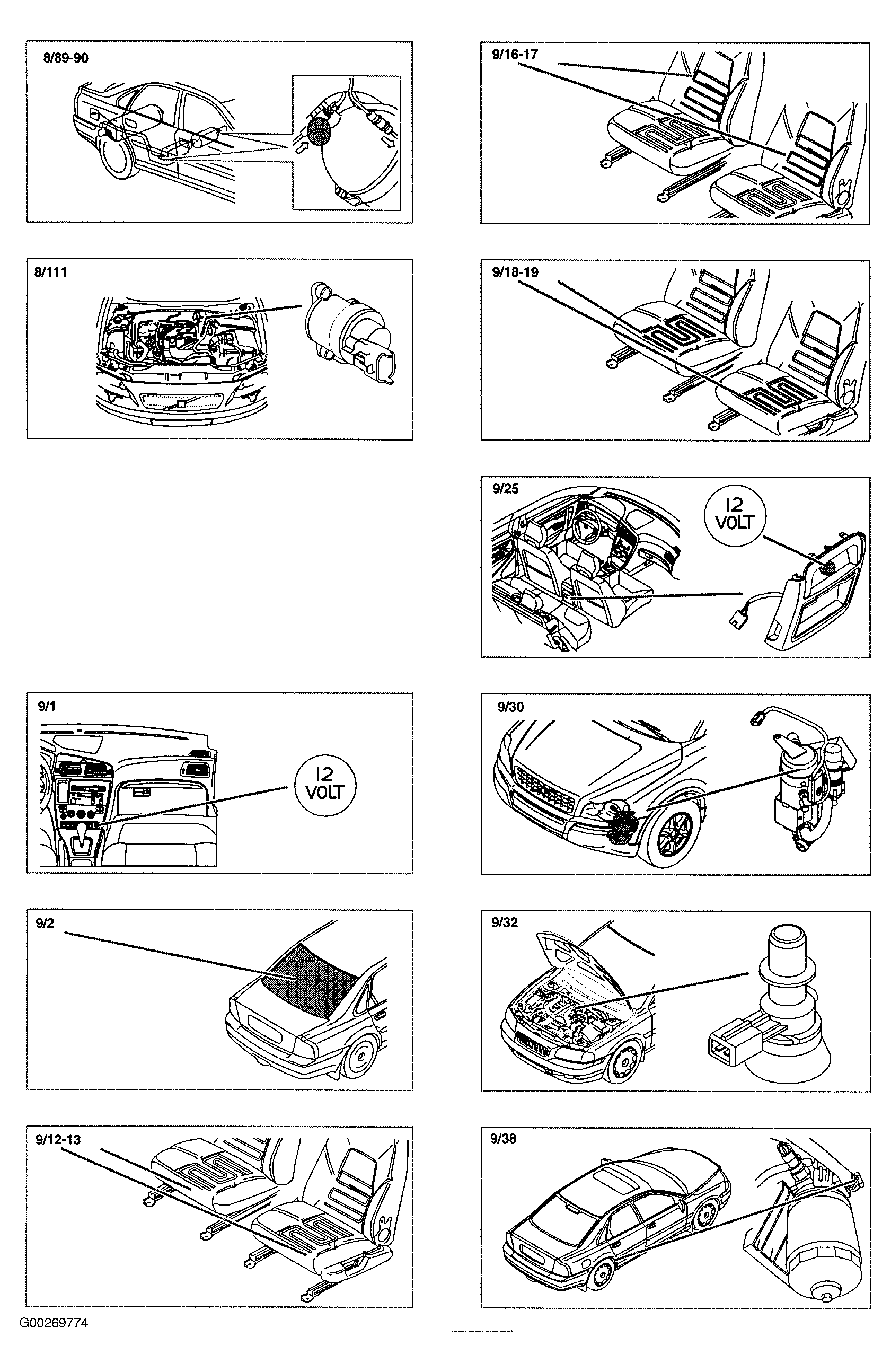

Fig 31: Components 8/89 To 9/38
Courtesy of VOLVO CARS OF NORTH AMERICA.

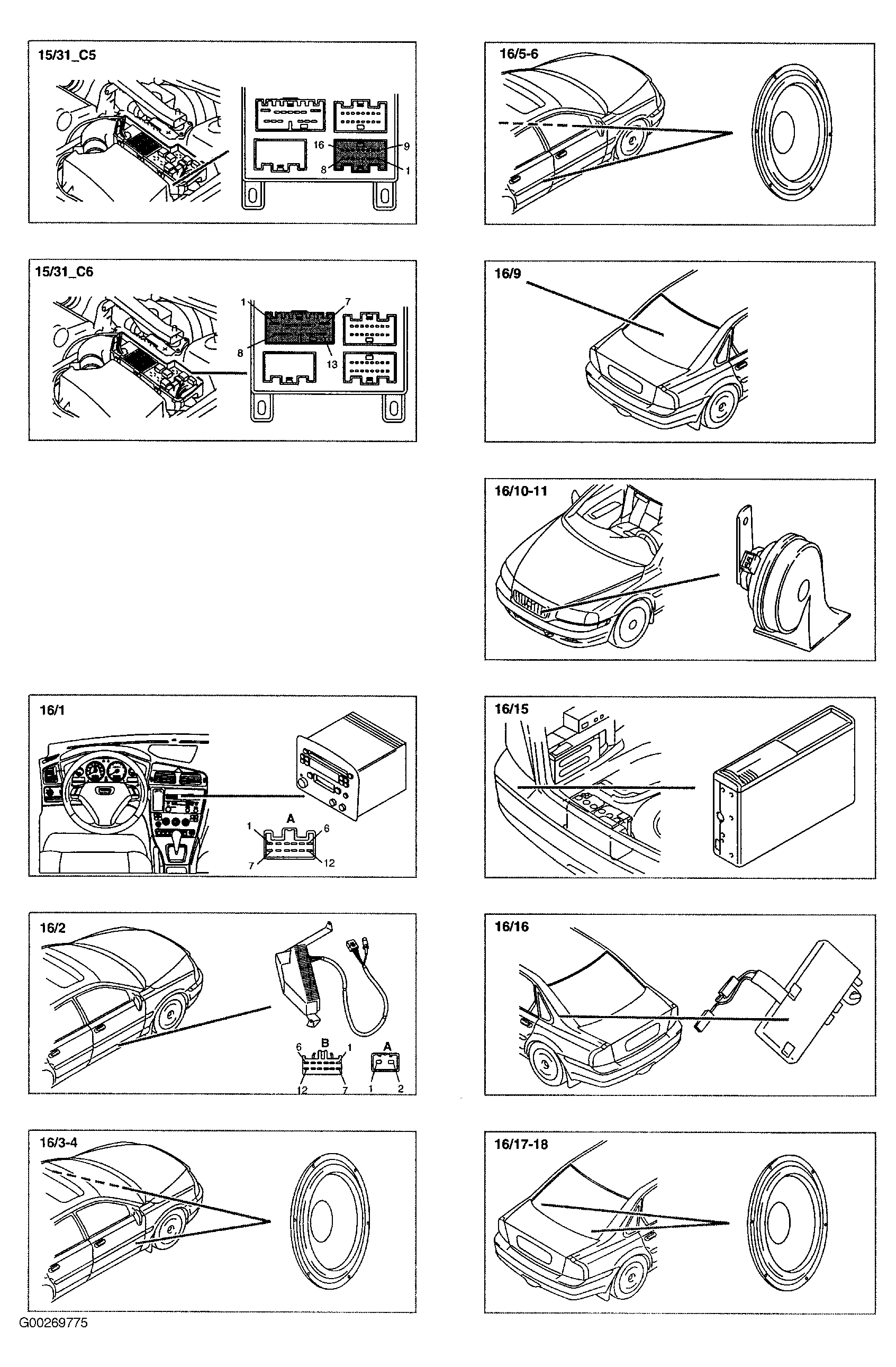

Fig 32: Components 15/31 To 16/18
Courtesy of VOLVO CARS OF NORTH AMERICA.

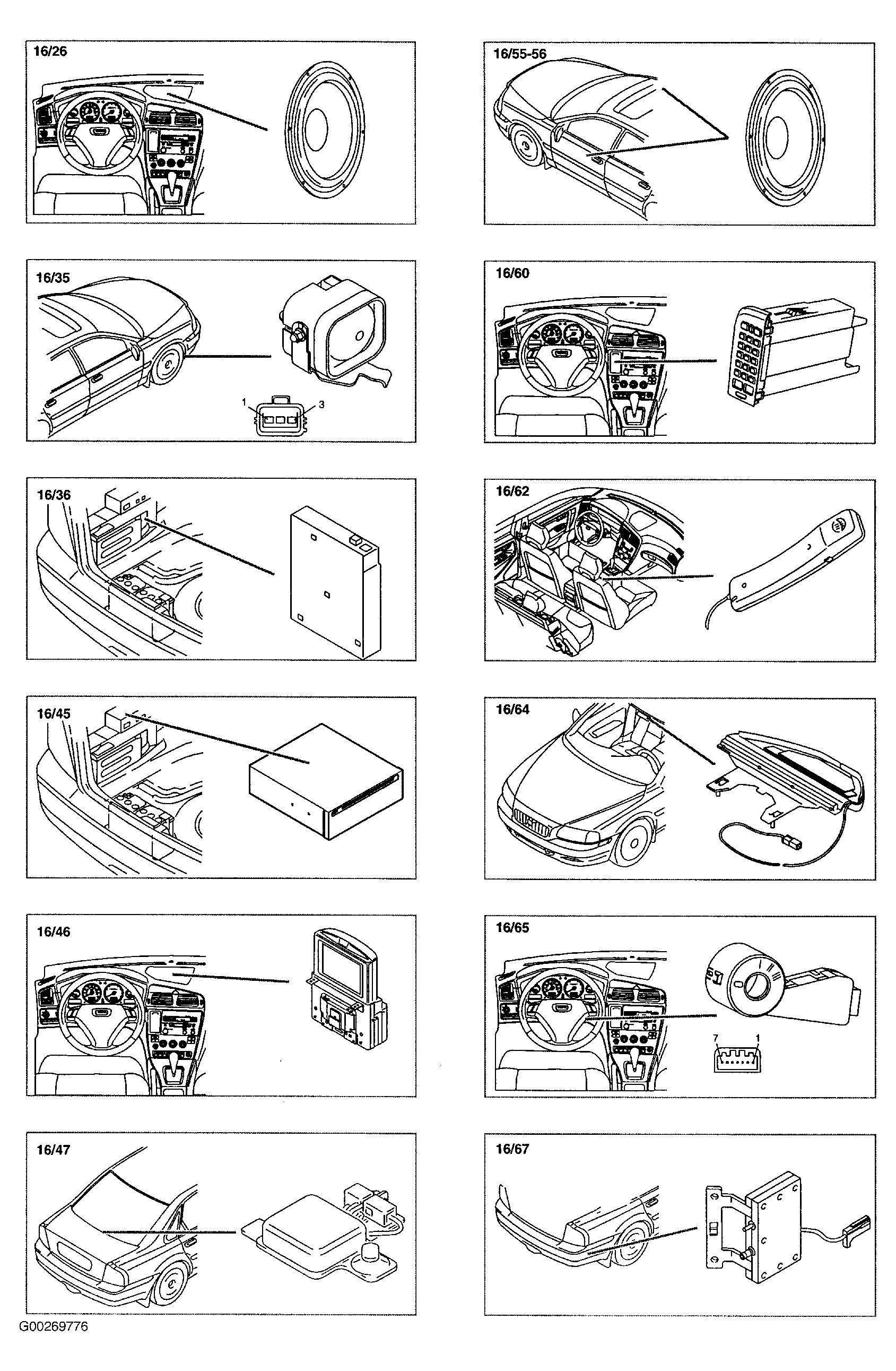

Fig 33: Components 16/26 To 16/67
Courtesy of VOLVO CARS OF NORTH AMERICA.

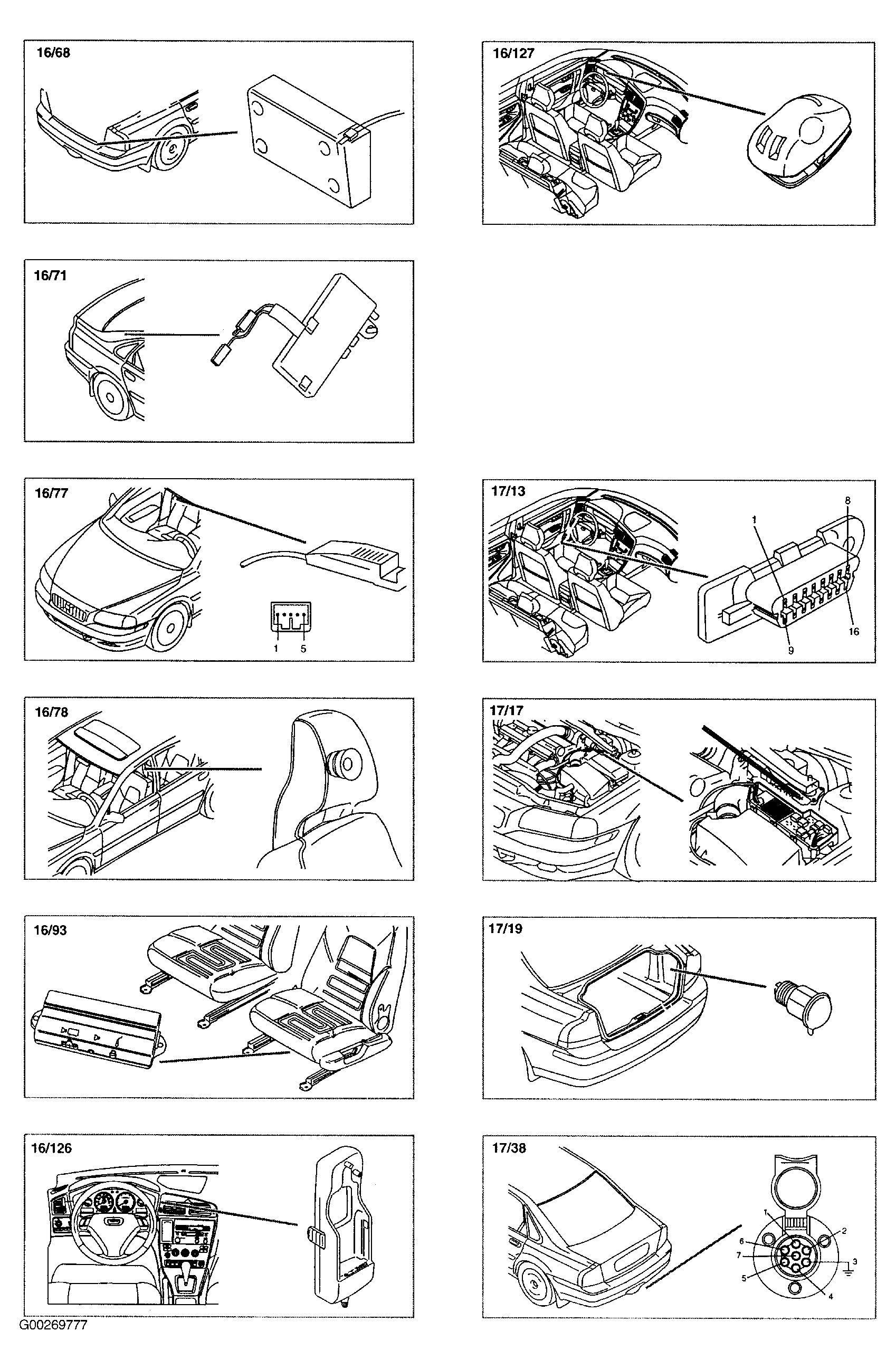

Fig 34: Components 16/68 To 17/38
Courtesy of VOLVO CARS OF NORTH AMERICA.

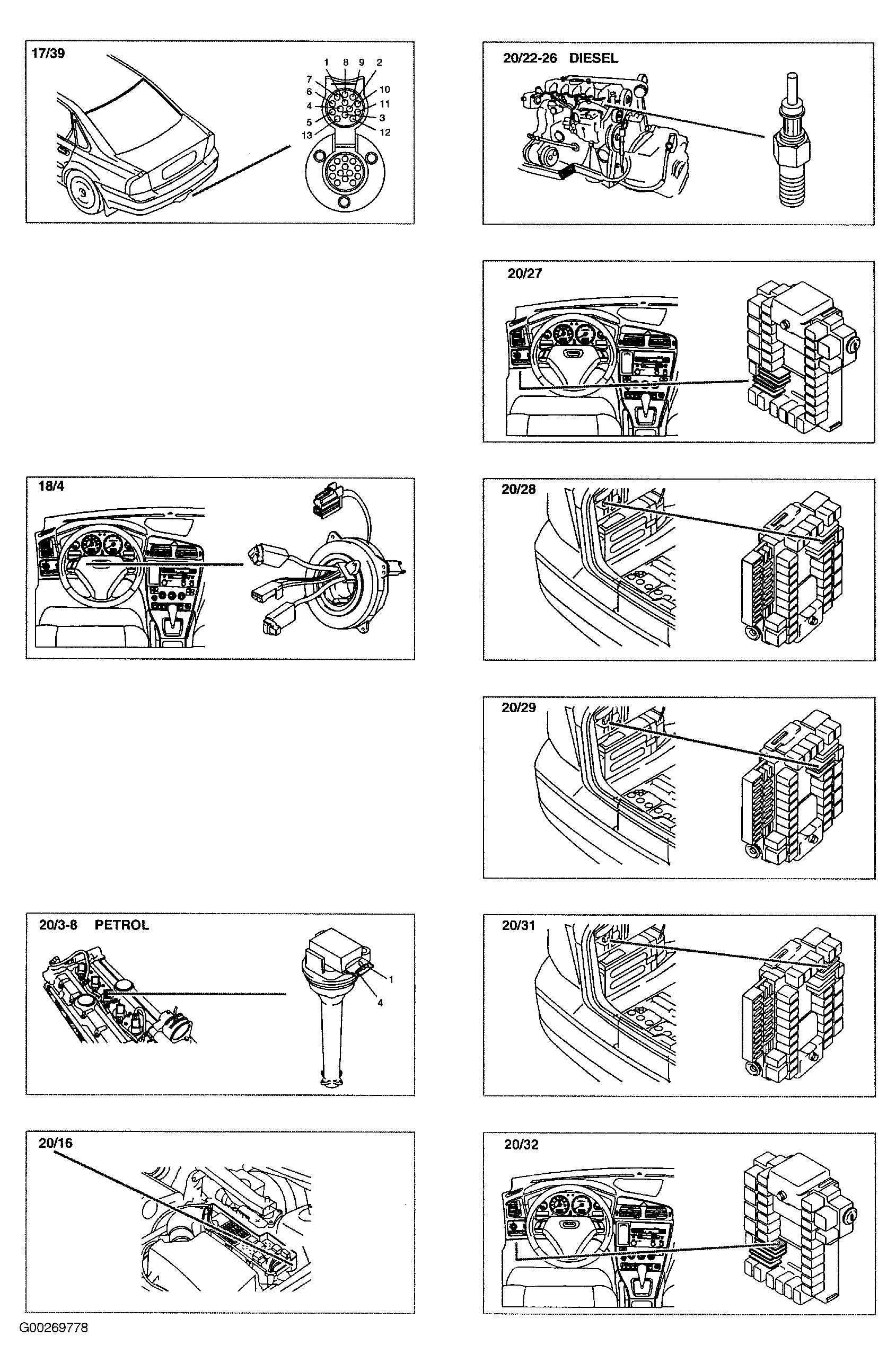

Fig 35: Components 17/39 To 20/32
Courtesy of VOLVO CARS OF NORTH AMERICA.

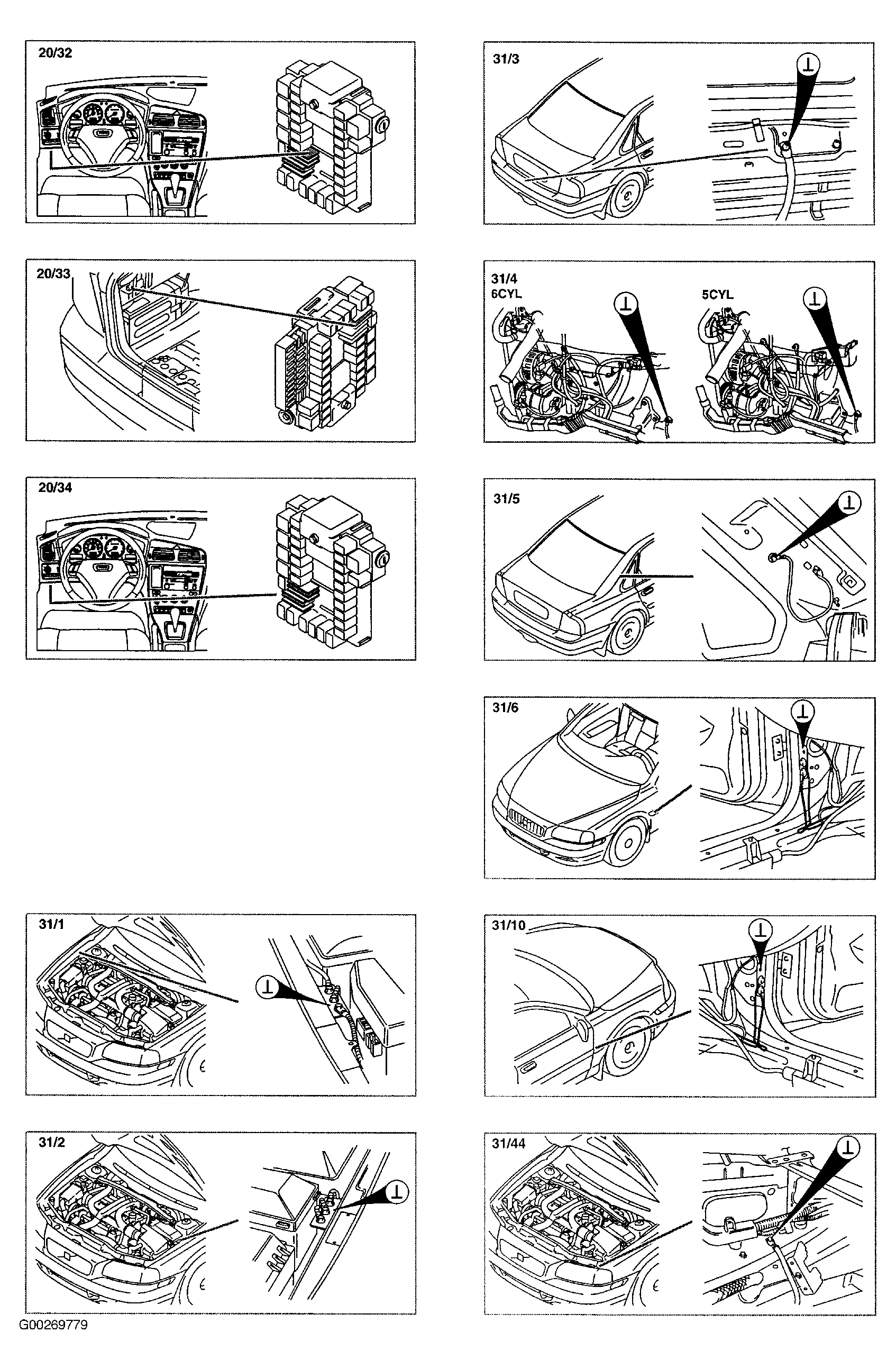

Fig 36: Components 20/32 To 31/44
Courtesy of VOLVO CARS OF NORTH AMERICA.

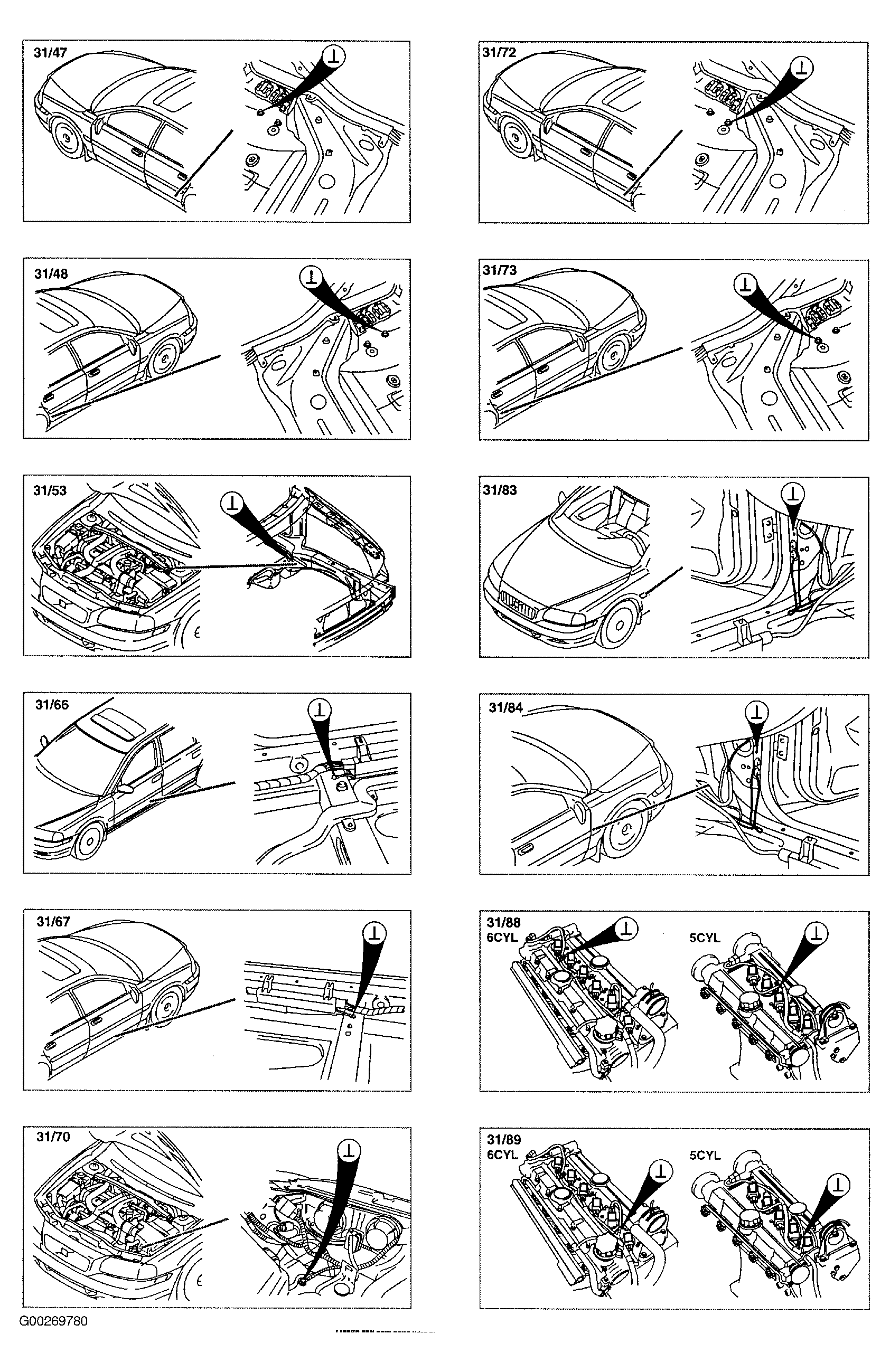

Fig 37: Components 31/47 To 31/89
Courtesy of VOLVO CARS OF NORTH AMERICA.

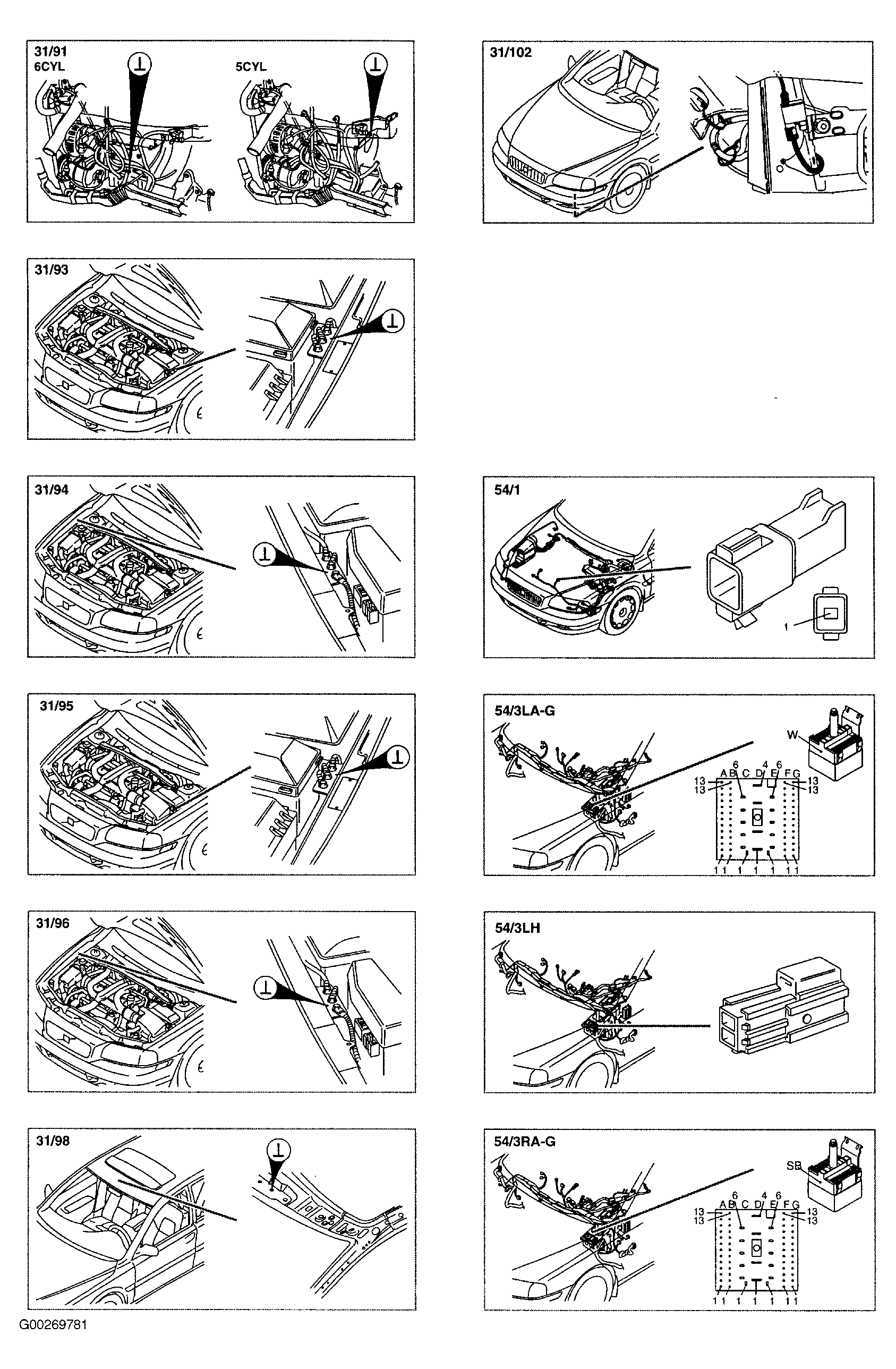

Fig 38: Components 31/91 To 54/3R
Courtesy of VOLVO CARS OF NORTH AMERICA.
