Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

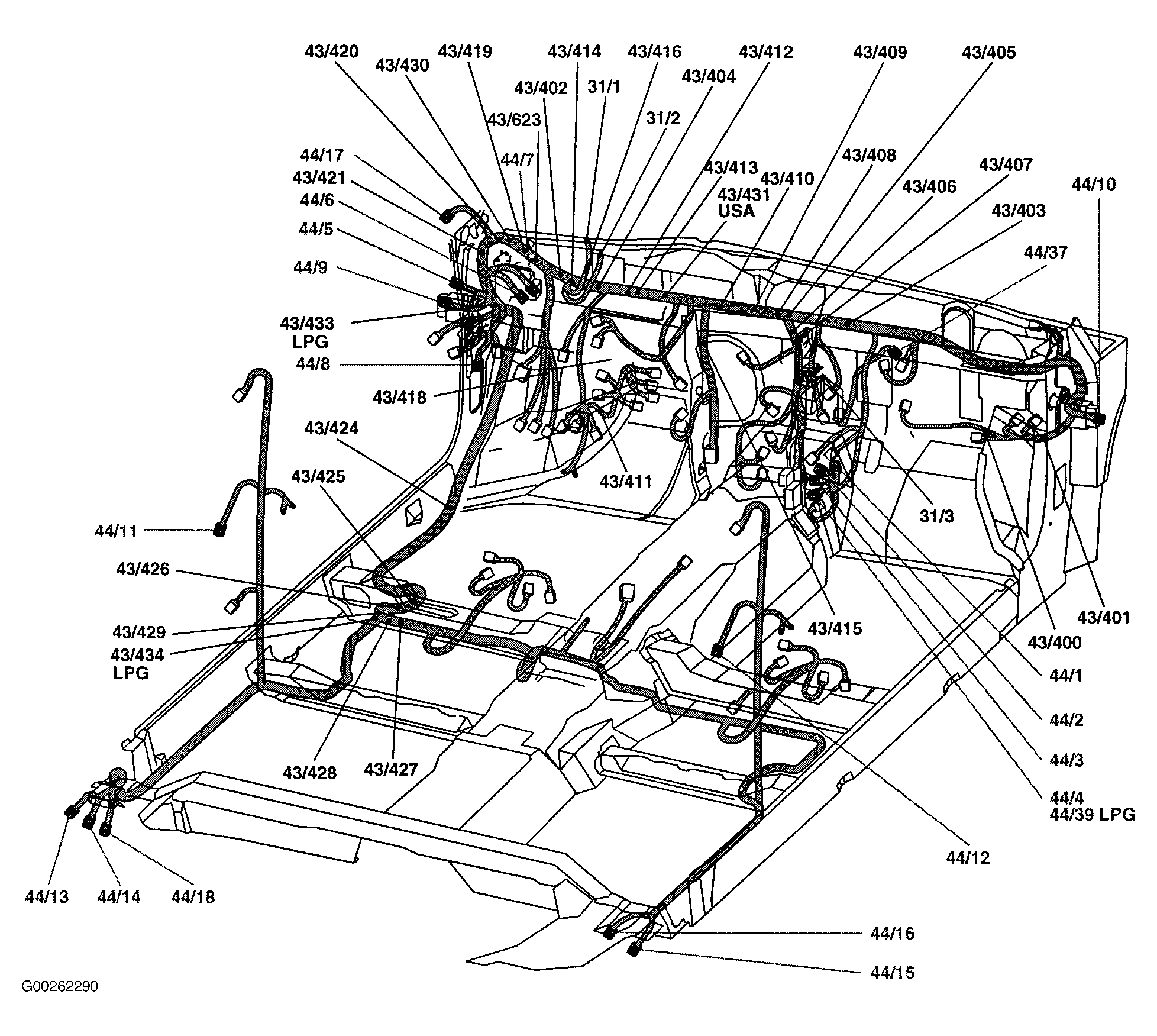

Fig 1: Passenger Compartment Harness
Courtesy of VOLVO CARS OF NORTH AMERICA.

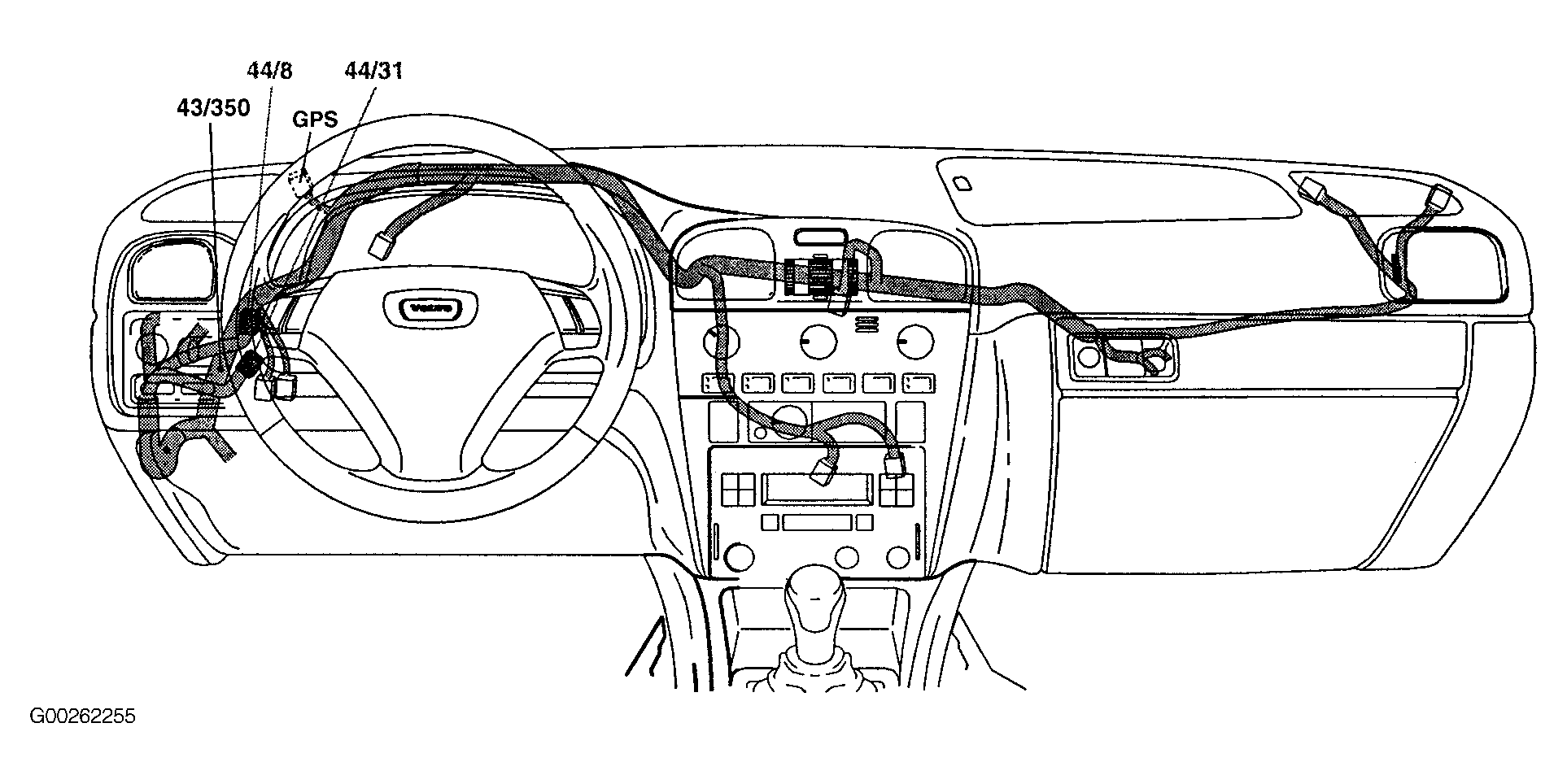

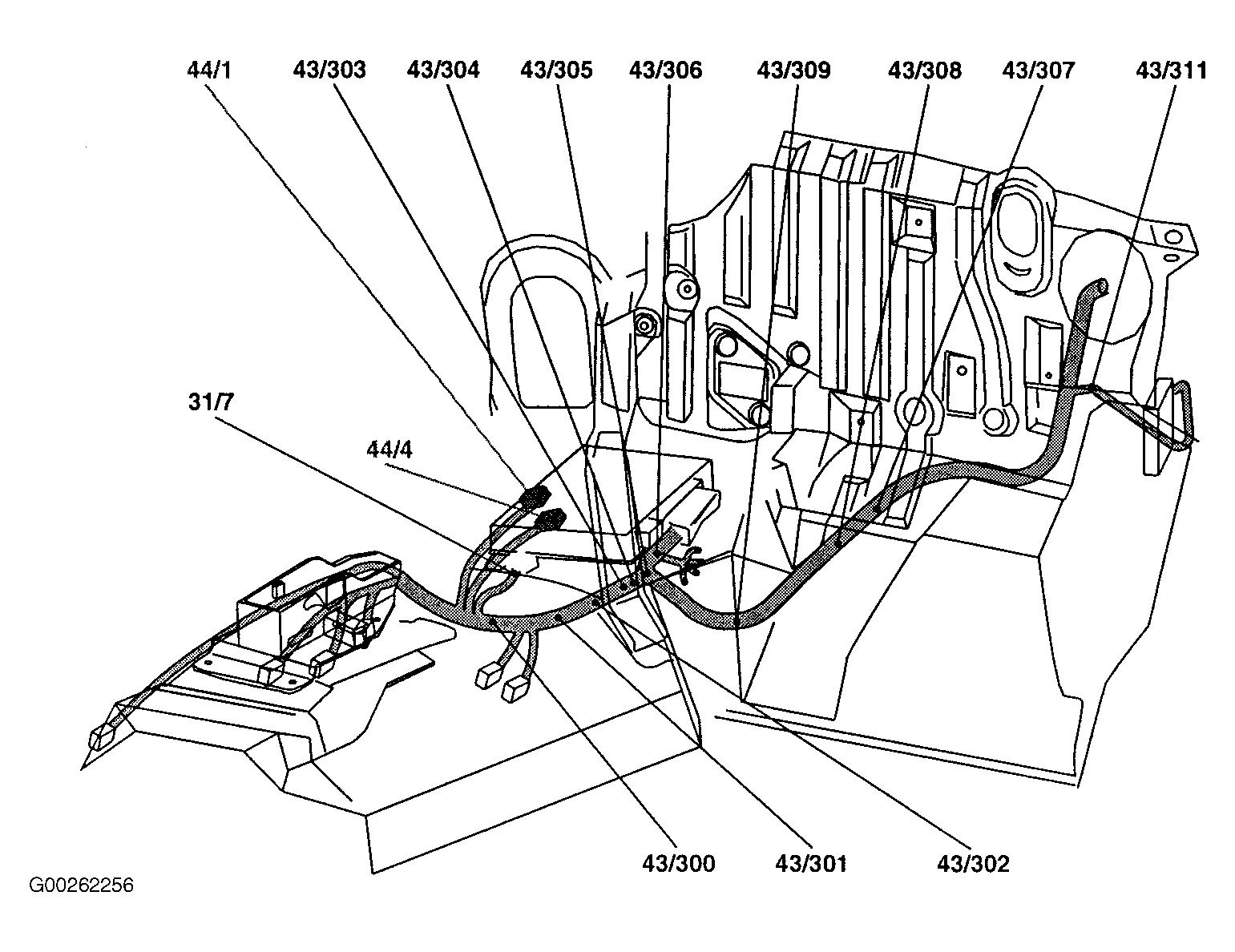

Fig 2: Dash Harness
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 3: Engine Harness
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 4: Engine & Dash Harness
Courtesy of VOLVO CARS OF NORTH AMERICA.

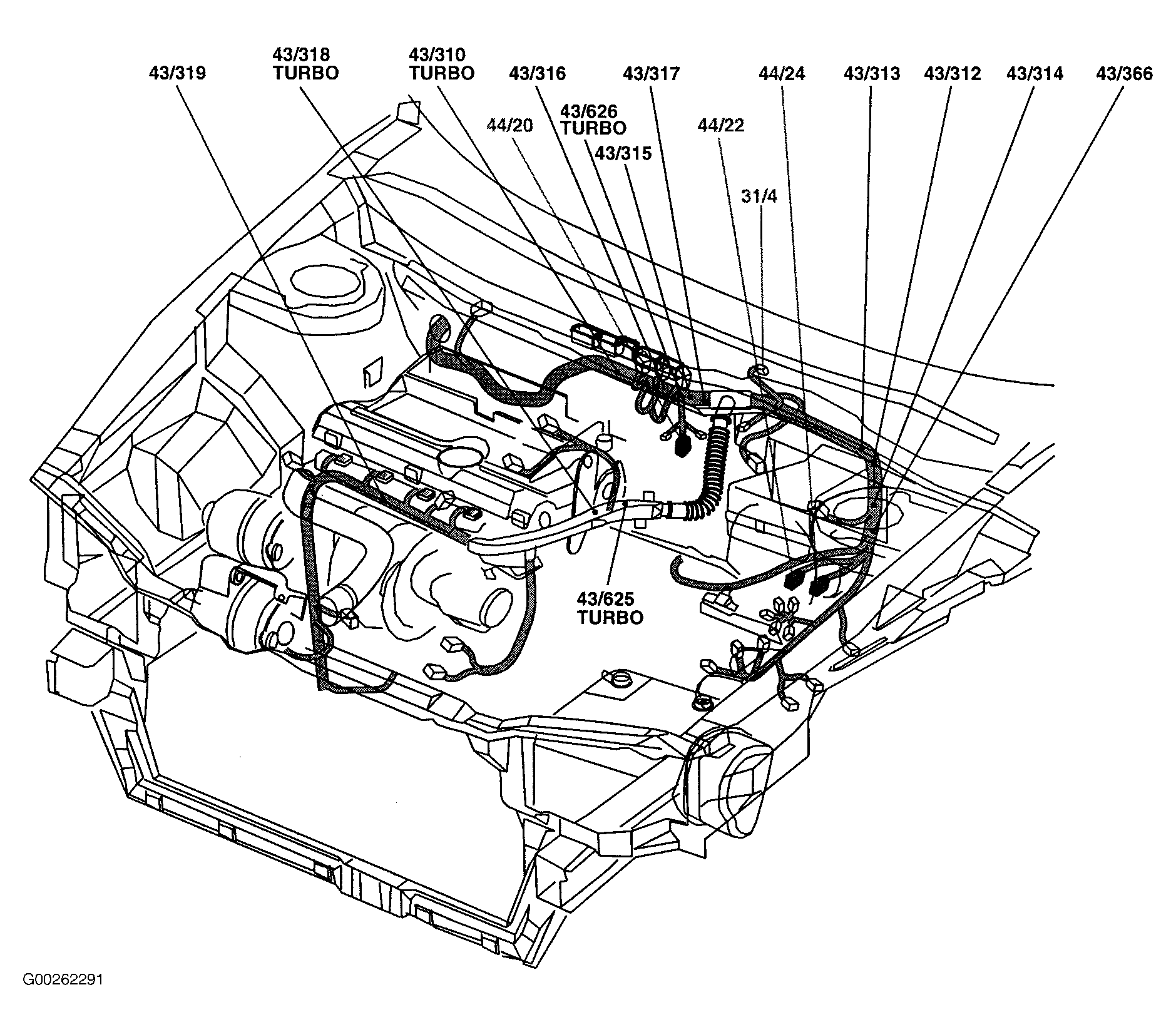

Fig 5: Engine Compartment Harness
Courtesy of VOLVO CARS OF NORTH AMERICA.

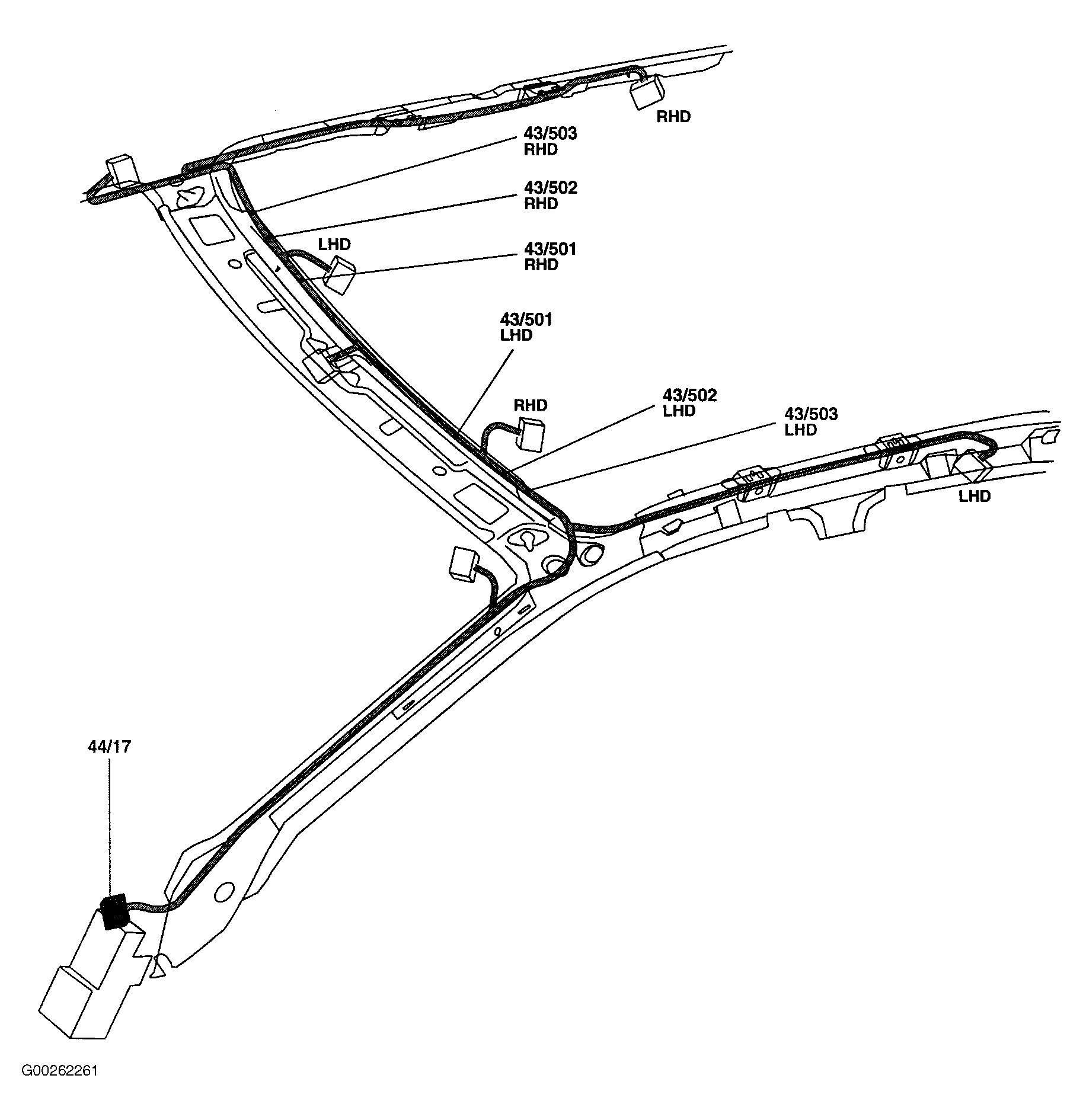

Fig 6: Roof Harness
Courtesy of VOLVO CARS OF NORTH AMERICA.

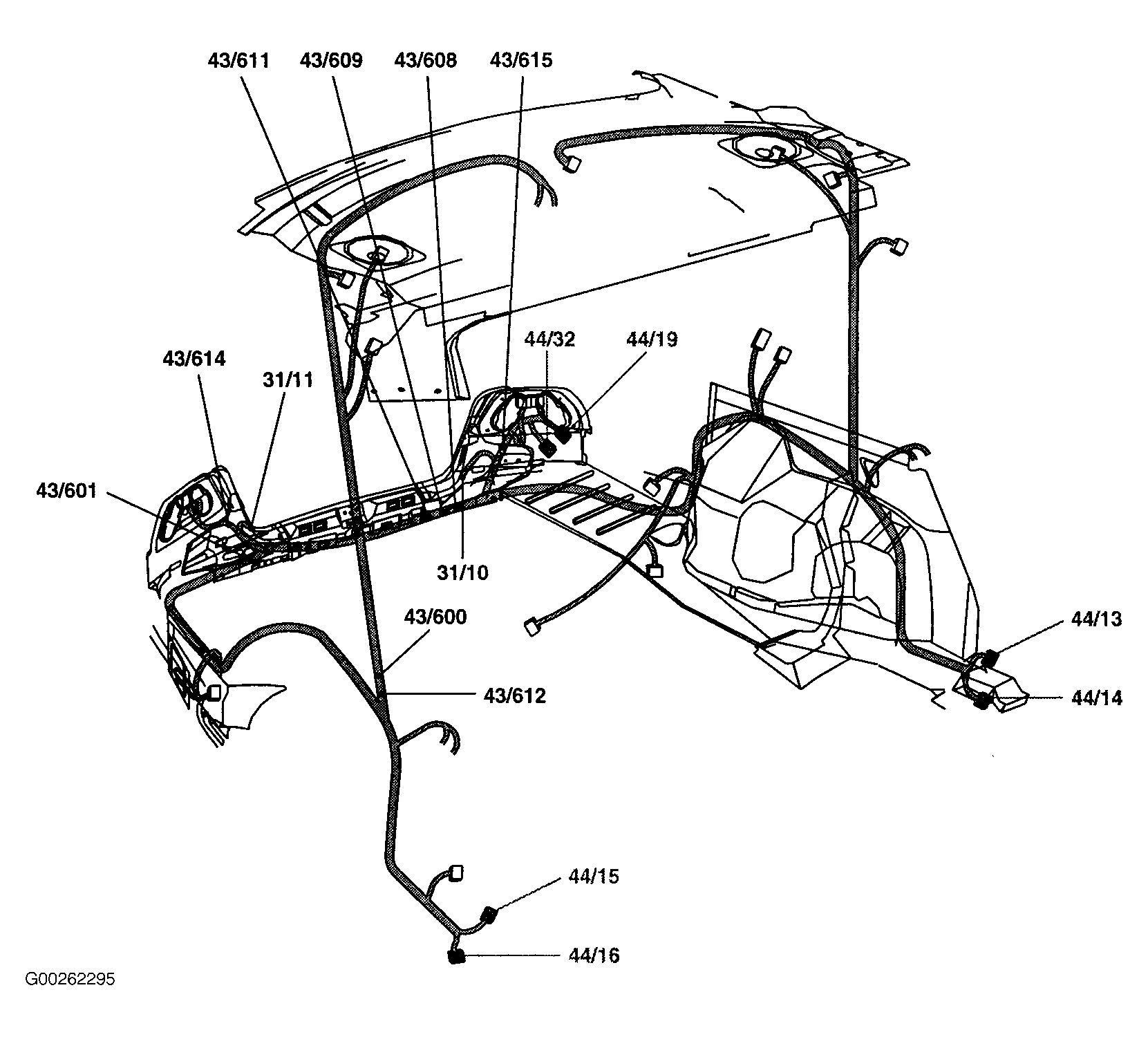

Fig 7: Rear Harness (S40)
Courtesy of VOLVO CARS OF NORTH AMERICA.

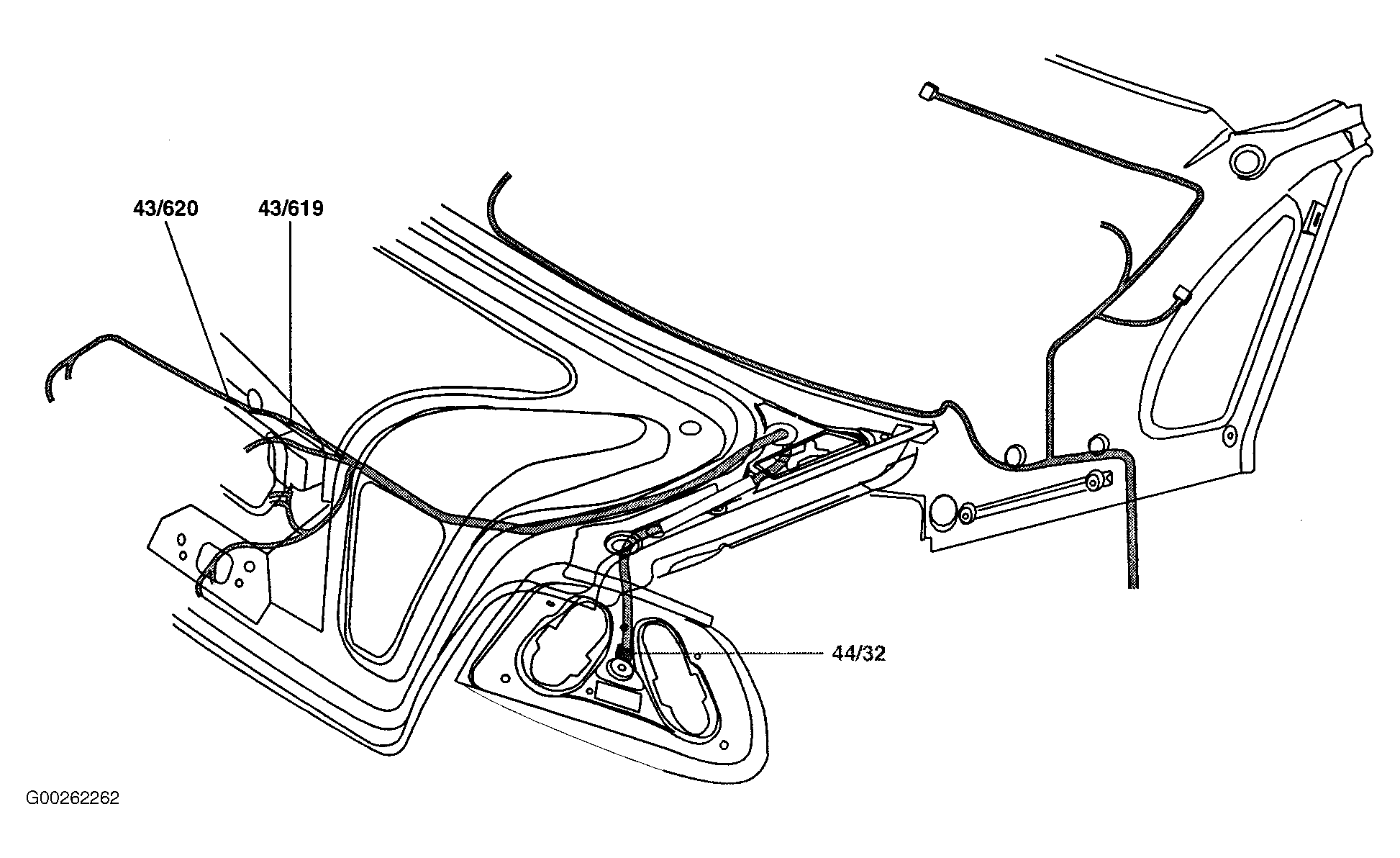

Fig 8: Trunk Lid/Tailgate Harness (S40)
Courtesy of VOLVO CARS OF NORTH AMERICA.

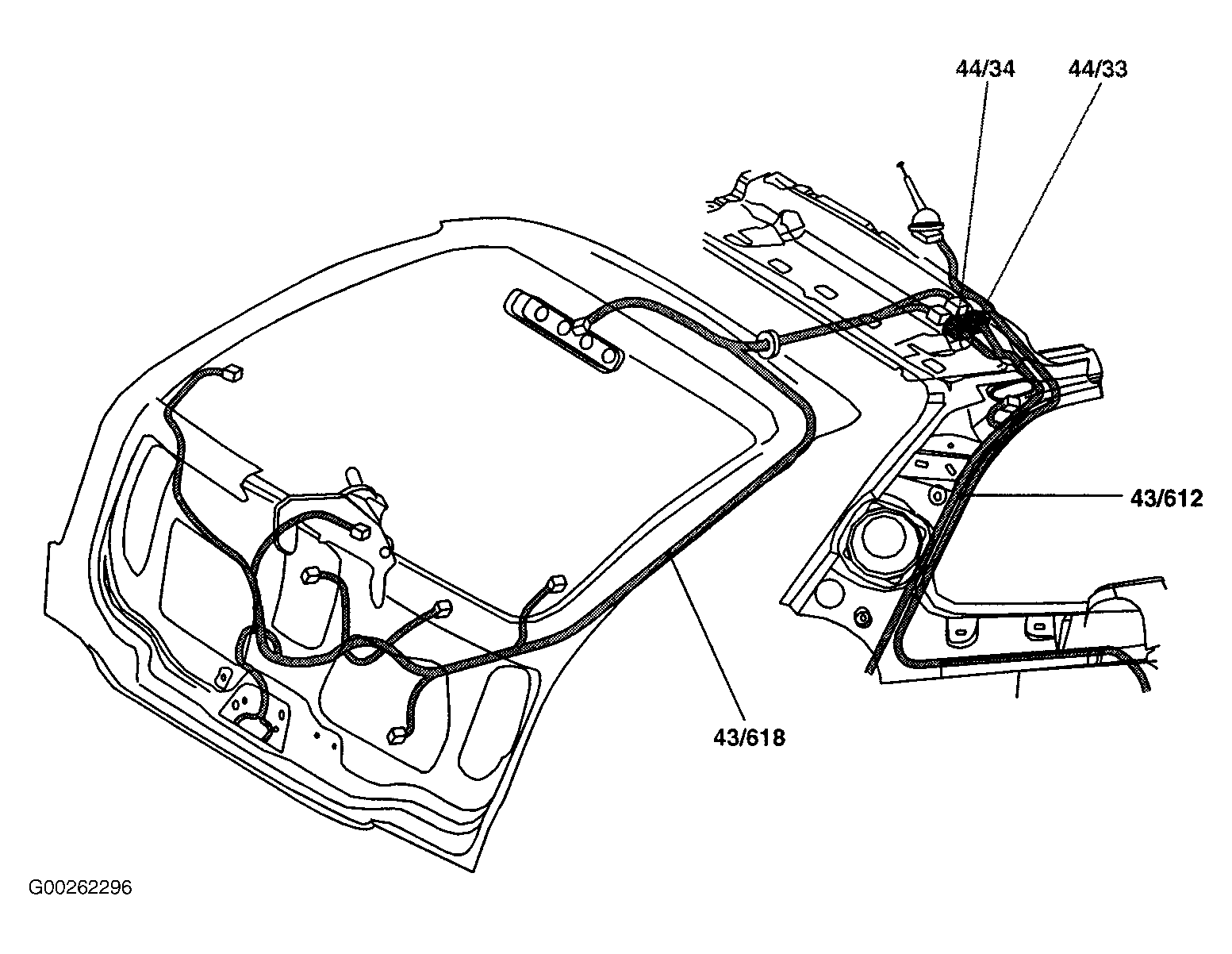

Fig 9: Tailgate Harness (V40)
Courtesy of VOLVO CARS OF NORTH AMERICA.

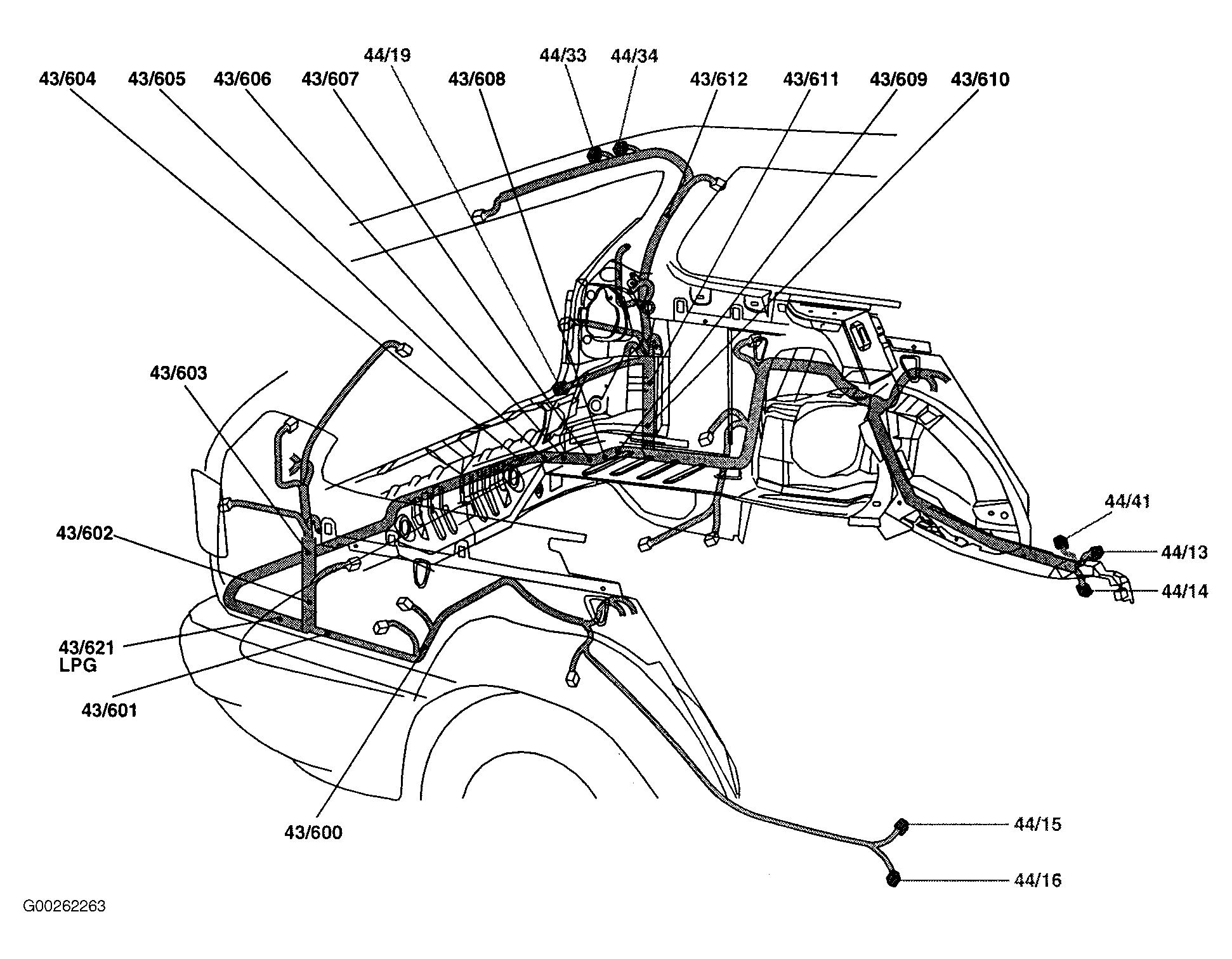

Fig 10: Rear Harness (V40)
Courtesy of VOLVO CARS OF NORTH AMERICA.

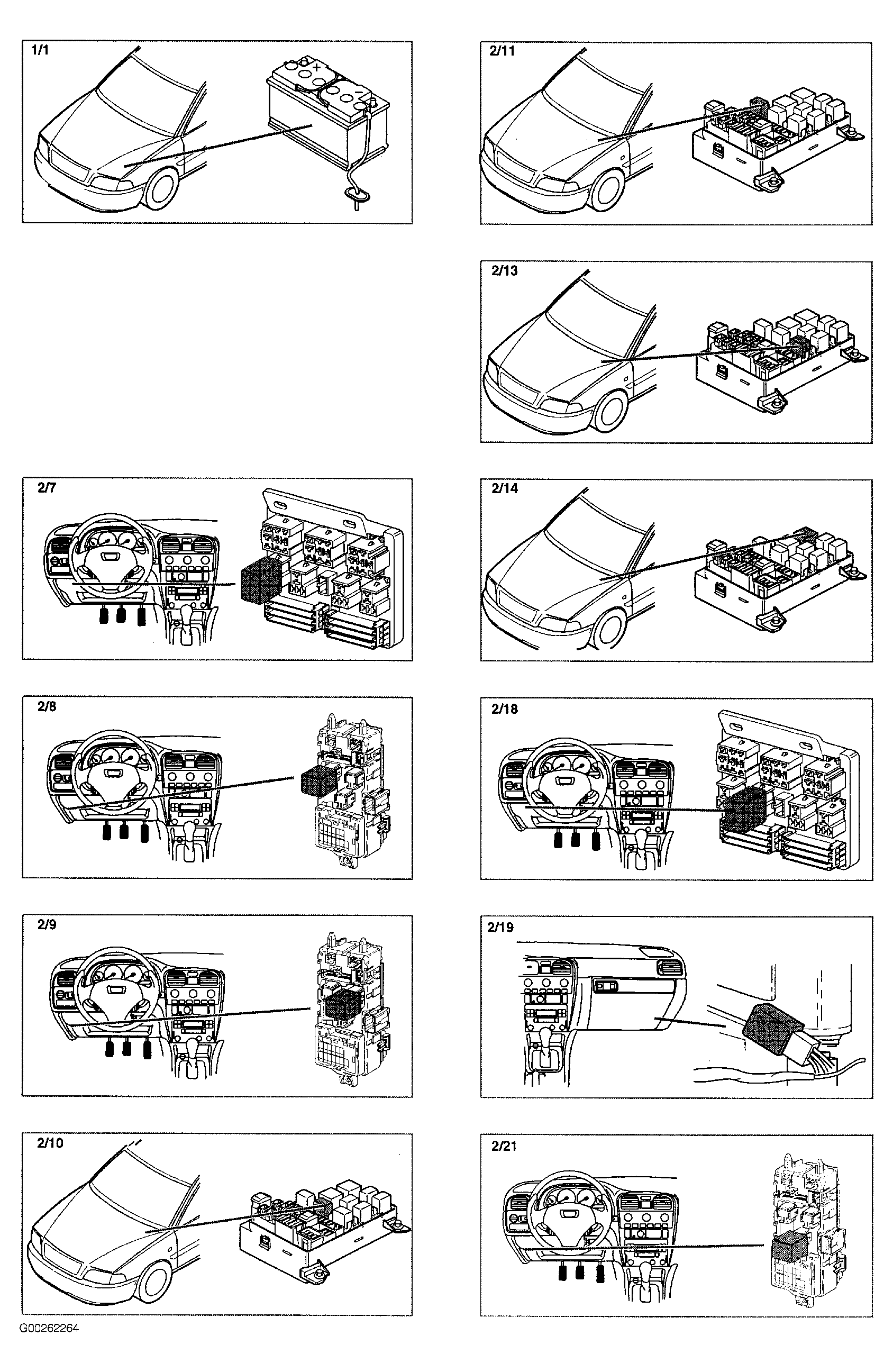

Fig 11: Components 1/1 To 2/21
Courtesy of VOLVO CARS OF NORTH AMERICA.

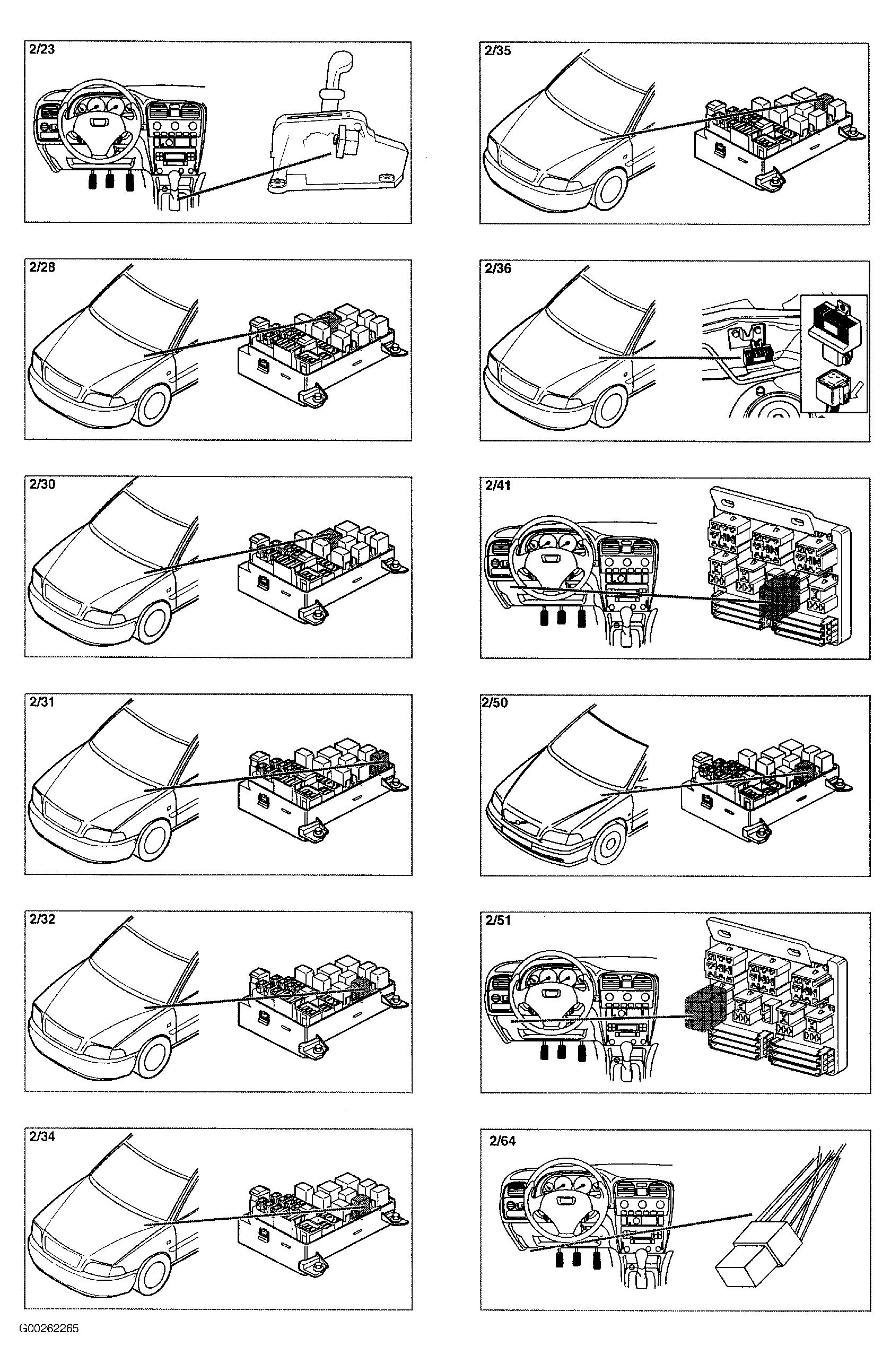

Fig 12: Components 2/23 To 2/64
Courtesy of VOLVO CARS OF NORTH AMERICA.

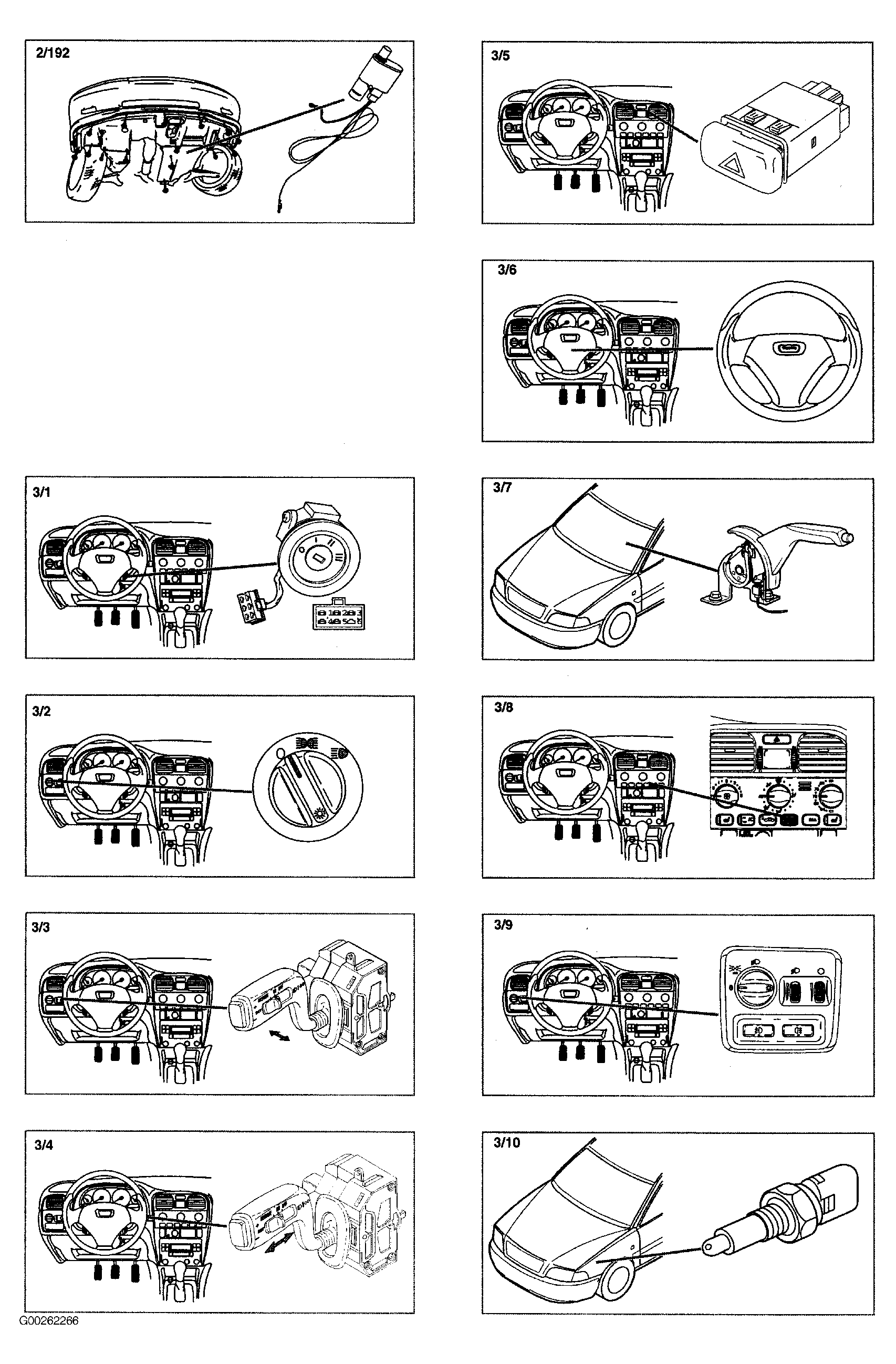

Fig 13: Components 2/192 To 3/10
Courtesy of VOLVO CARS OF NORTH AMERICA.

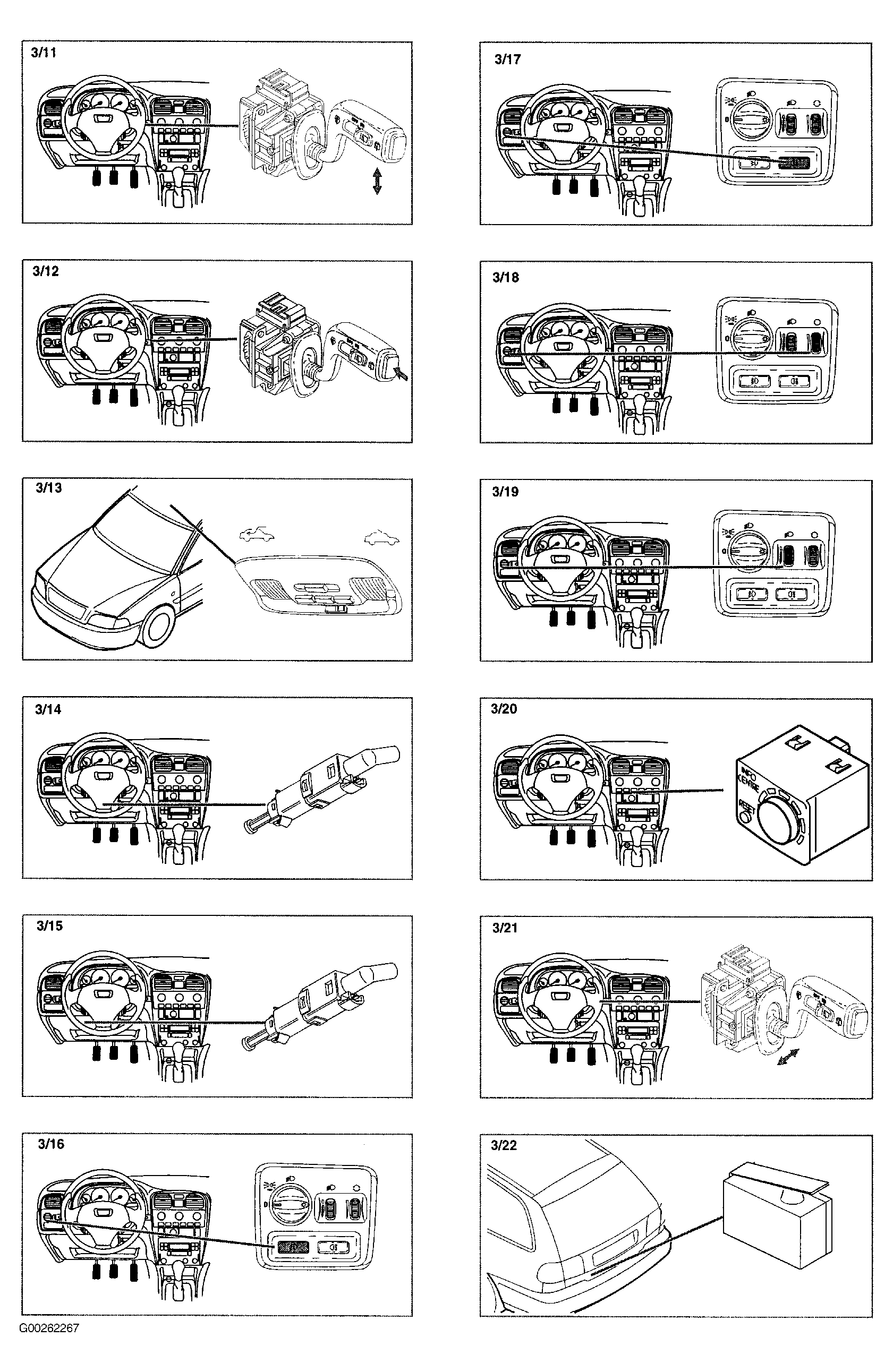

Fig 14: Components 3/11 To 3/22
Courtesy of VOLVO CARS OF NORTH AMERICA.

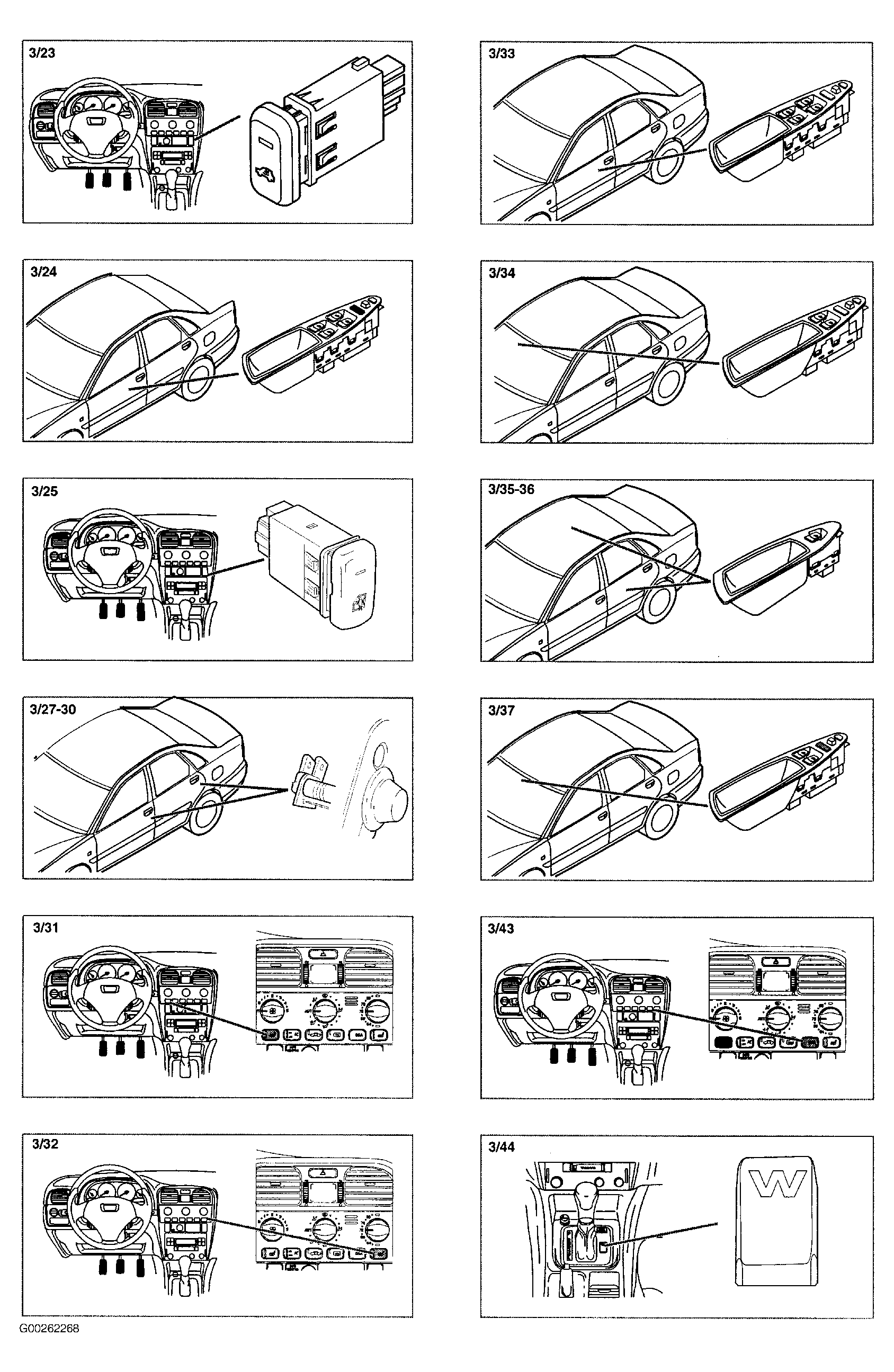

Fig 15: Components 3/23 To 3/44
Courtesy of VOLVO CARS OF NORTH AMERICA.

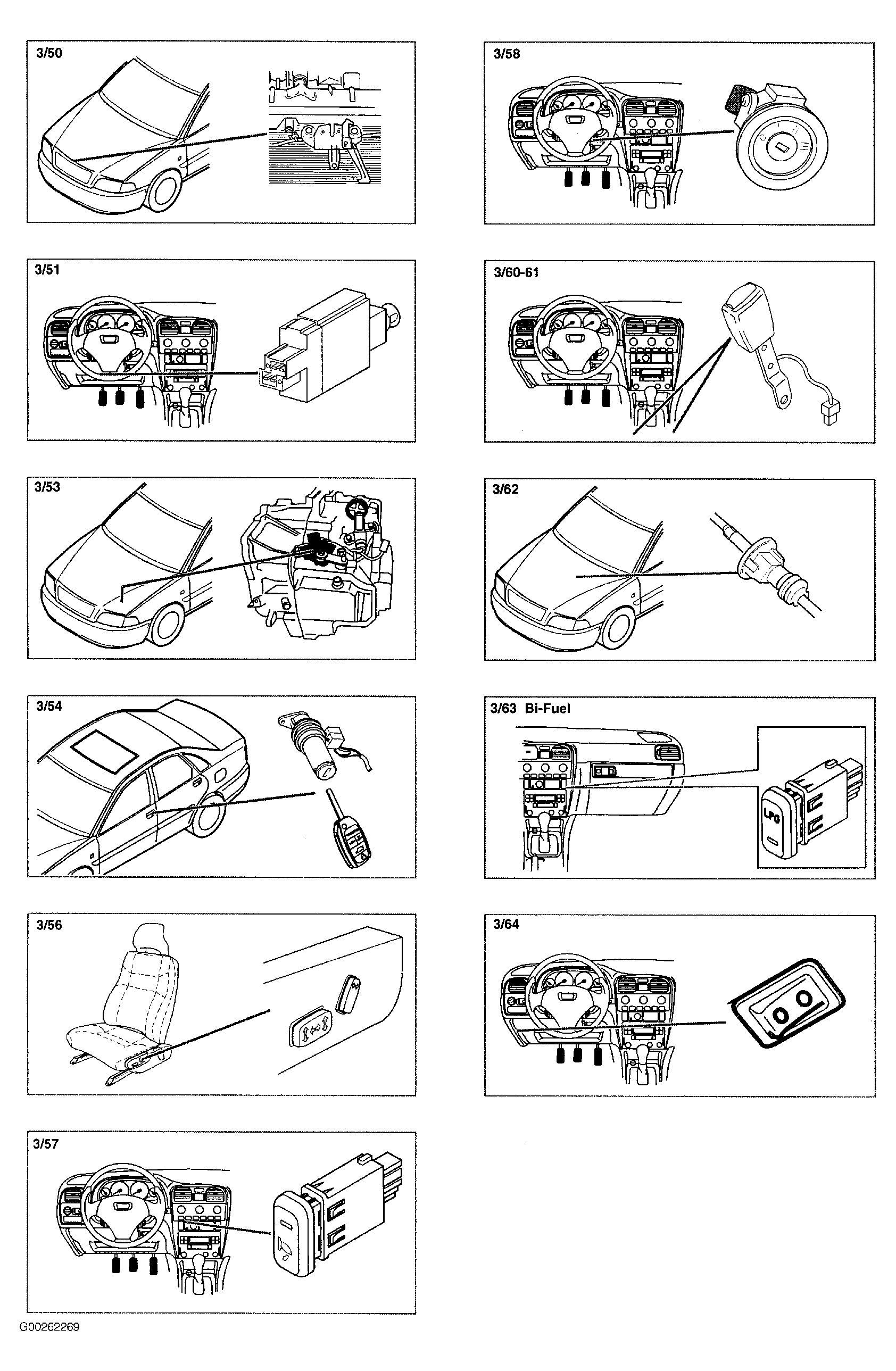

Fig 16: Components 3/50 To 3/64
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 17: Components 4/3 To 4/27
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 18: Components 4/28 To 4/51
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 19: Components 4/75 To 6/4
Courtesy of VOLVO CARS OF NORTH AMERICA.

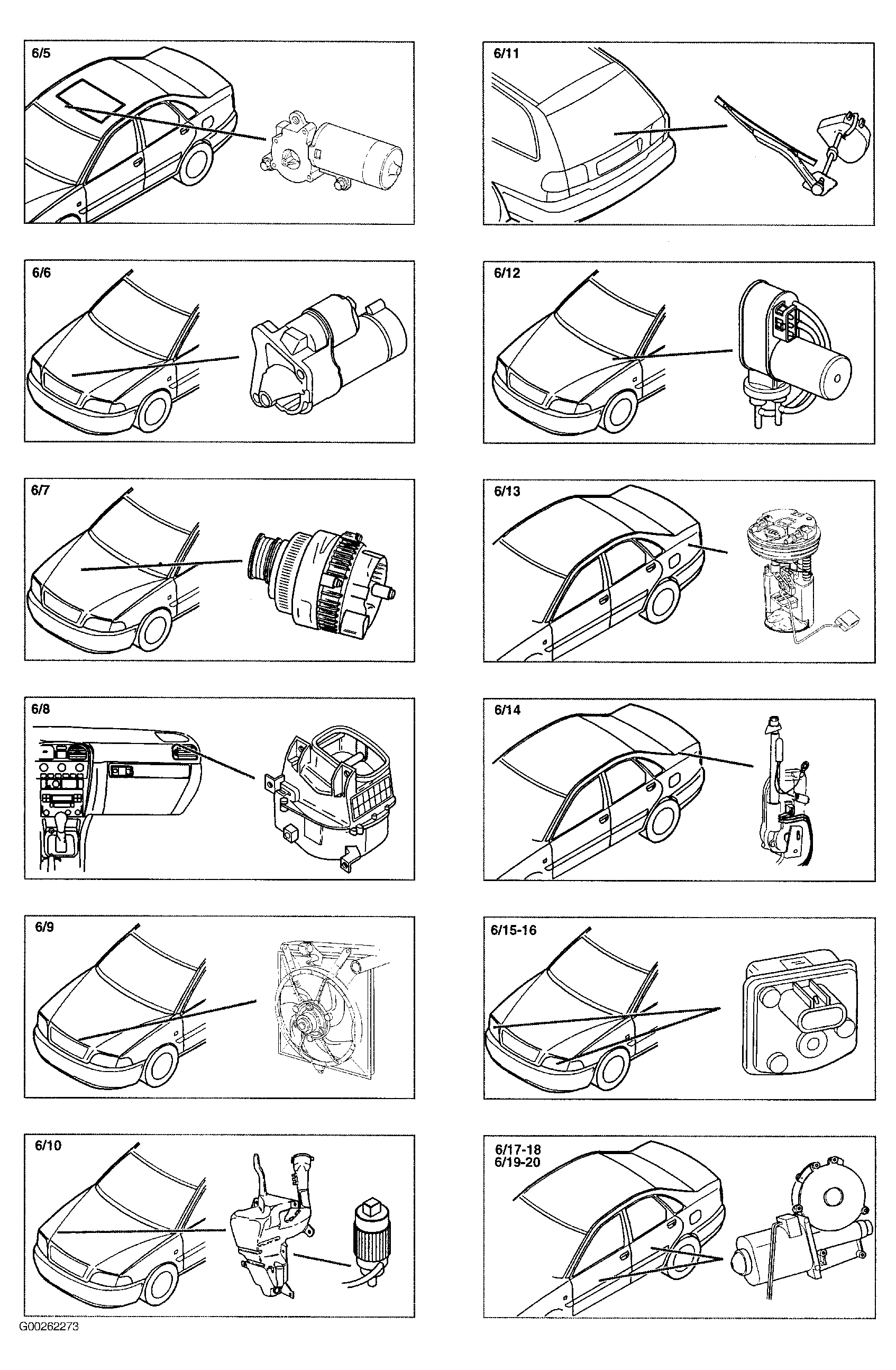

Fig 20: Components 6/5 To 6/20
Courtesy of VOLVO CARS OF NORTH AMERICA.

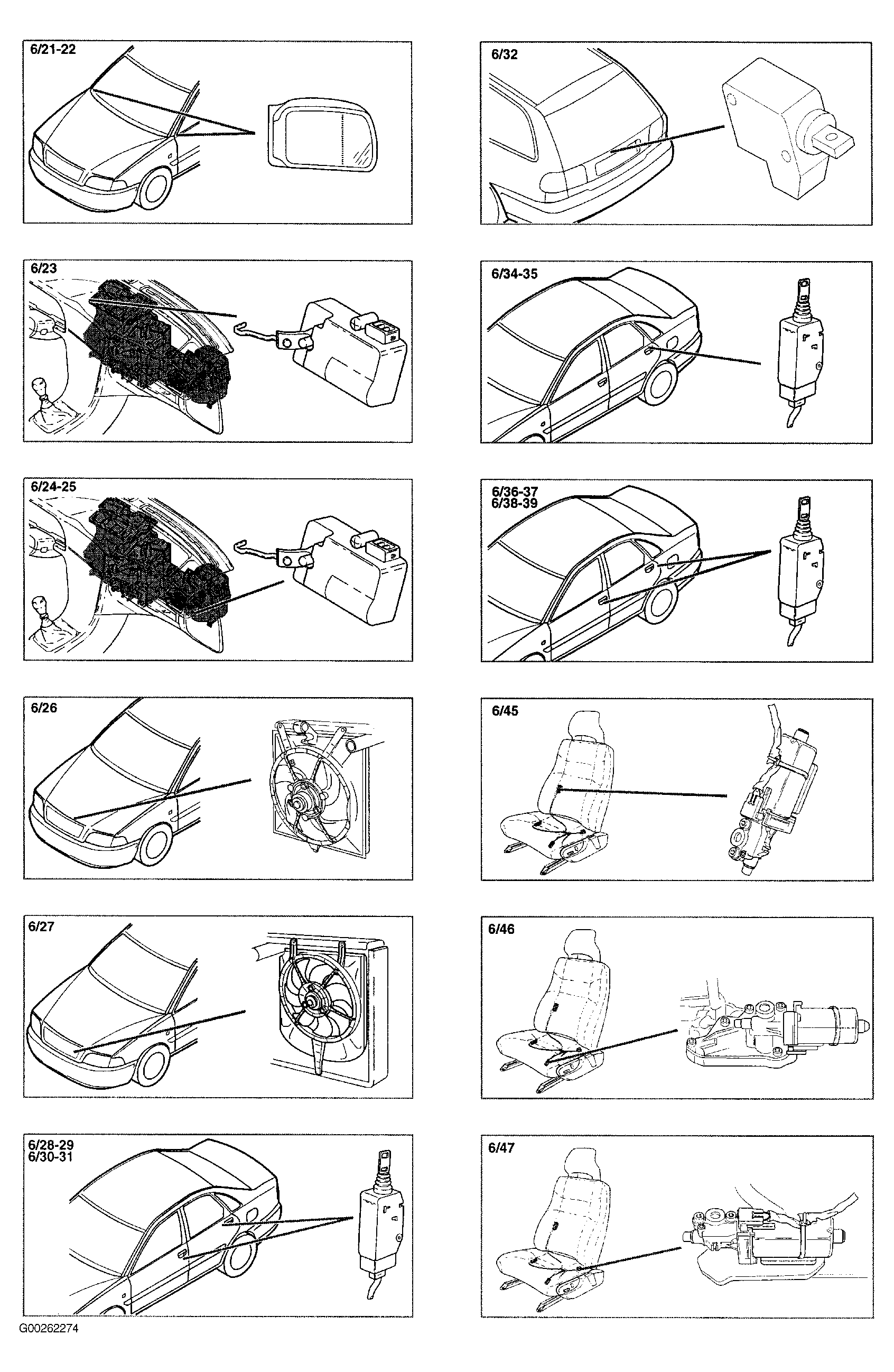

Fig 21: Components 6/21 To 6/47
Courtesy of VOLVO CARS OF NORTH AMERICA.

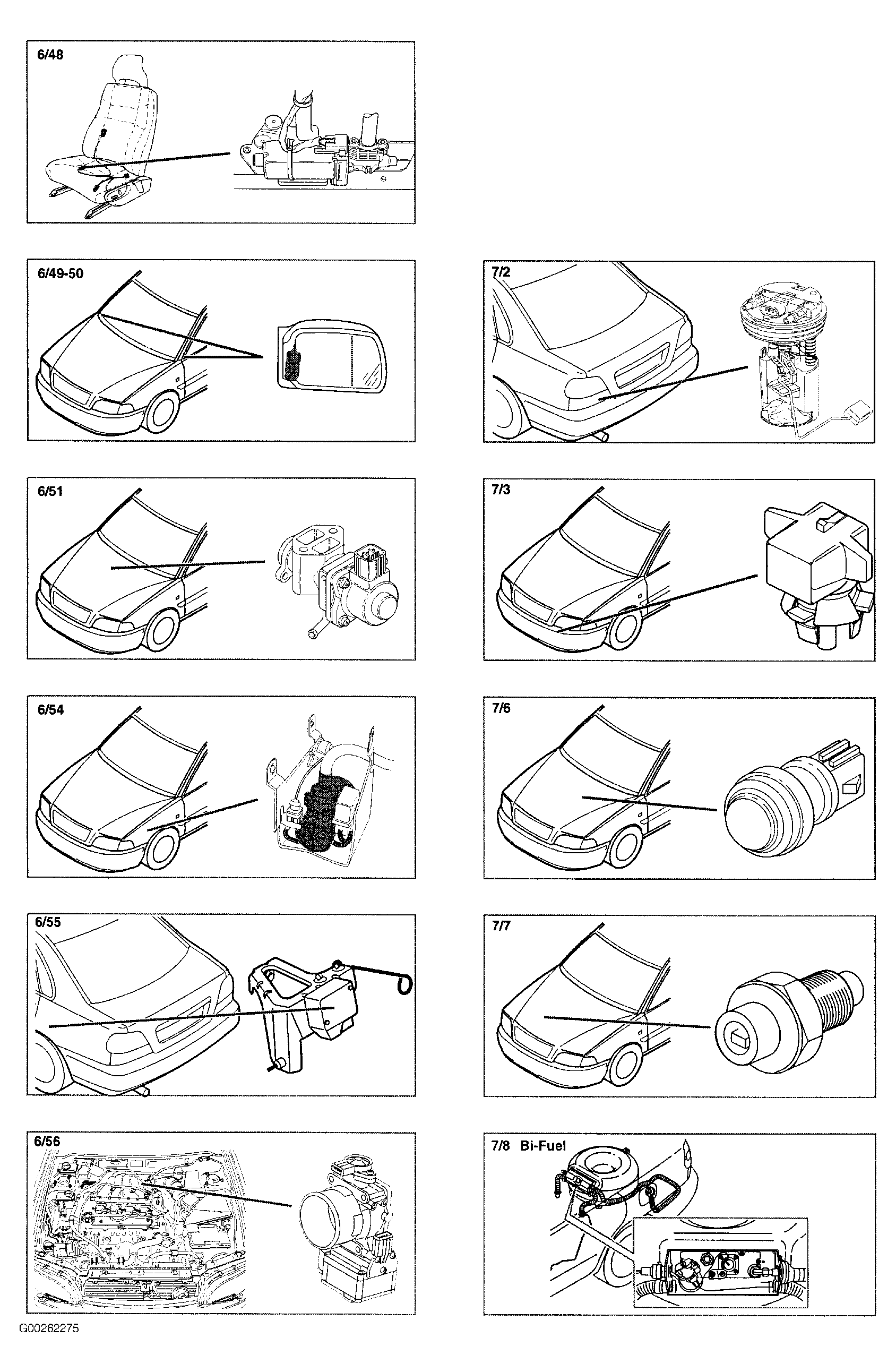

Fig 22: Components 6/48 To 7/8
Courtesy of VOLVO CARS OF NORTH AMERICA.

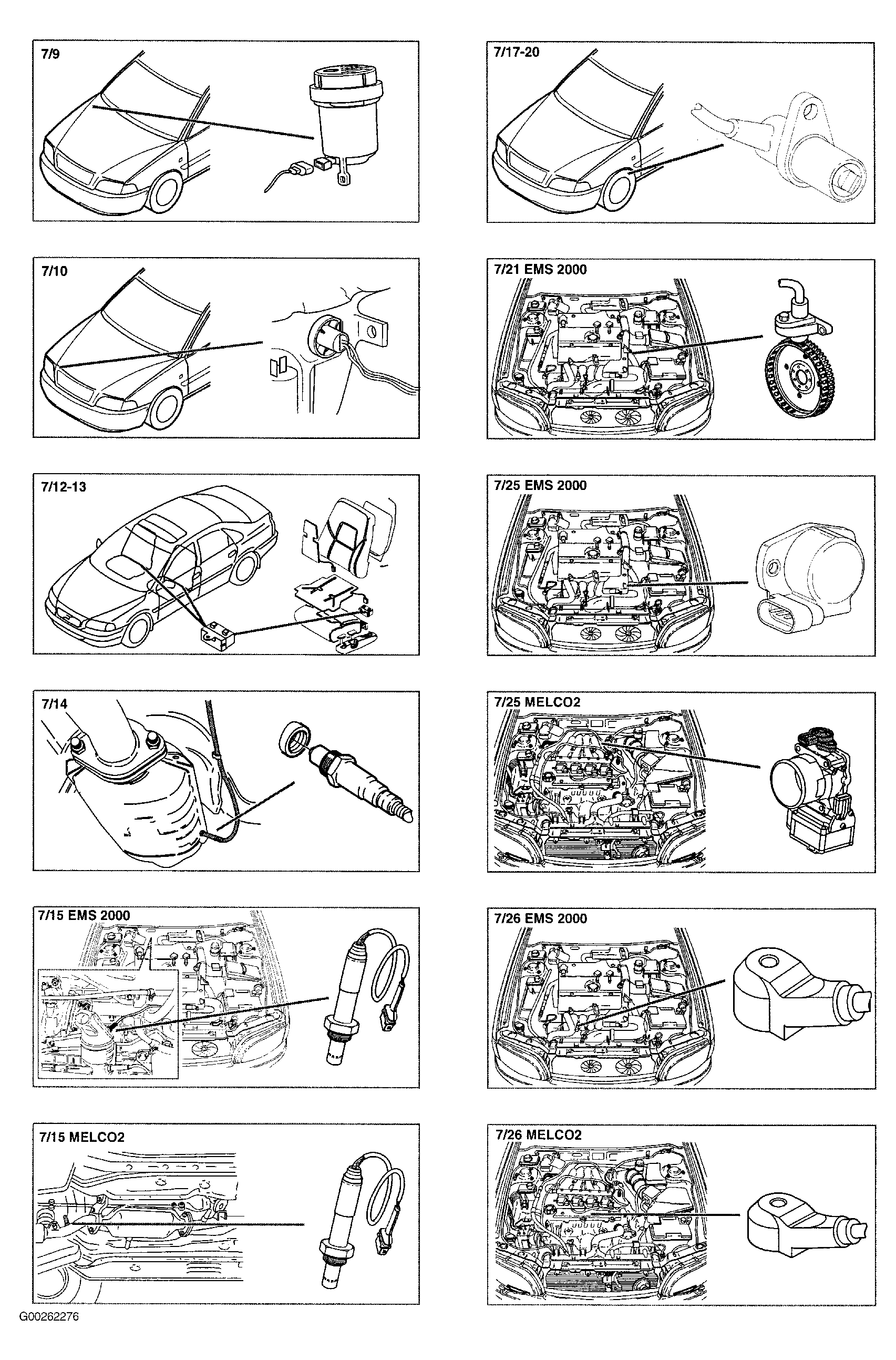

Fig 23: Components 7/9 To 7/26
Courtesy of VOLVO CARS OF NORTH AMERICA.

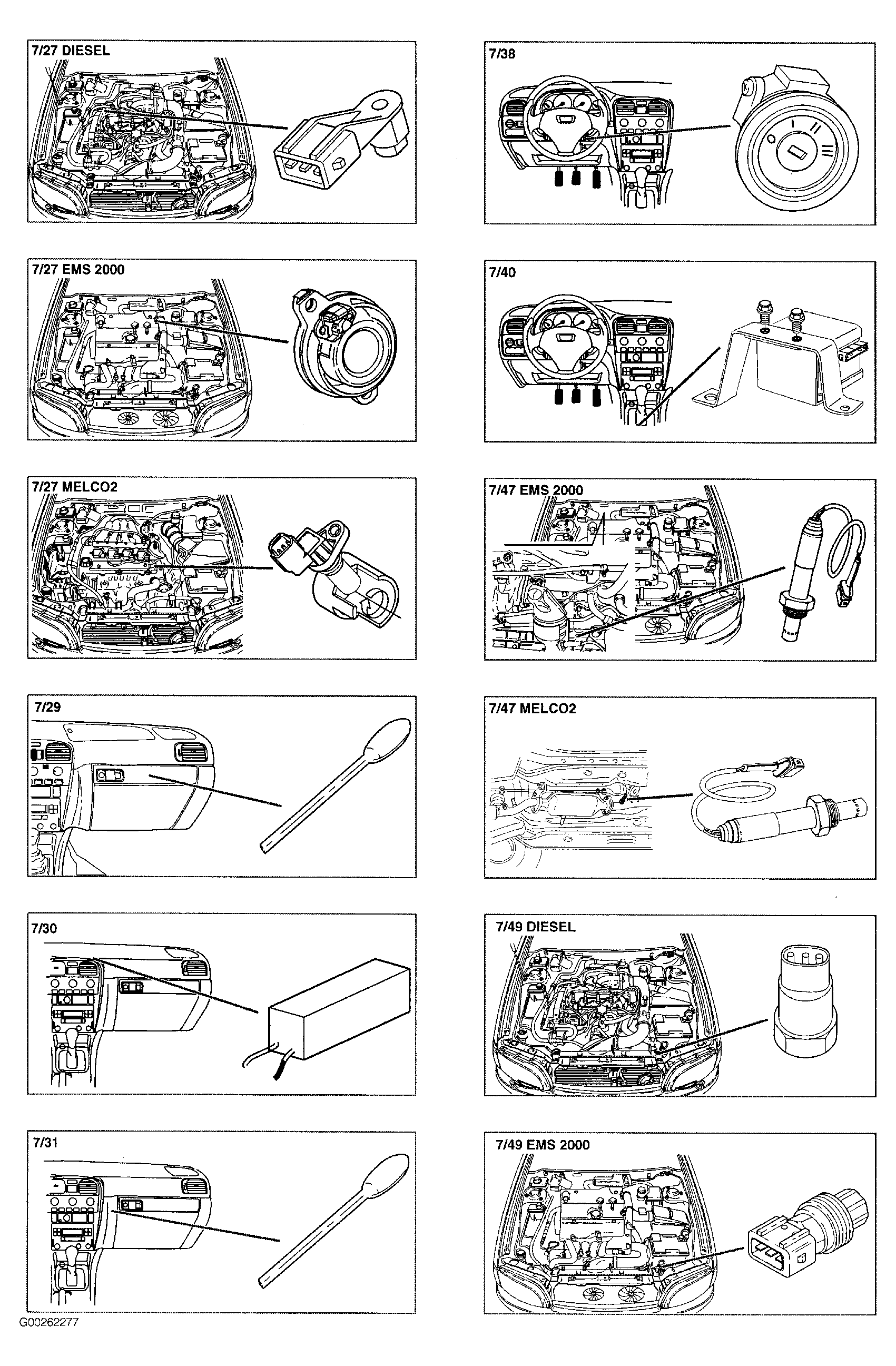

Fig 24: Components 7/27 To 7/49
Courtesy of VOLVO CARS OF NORTH AMERICA.

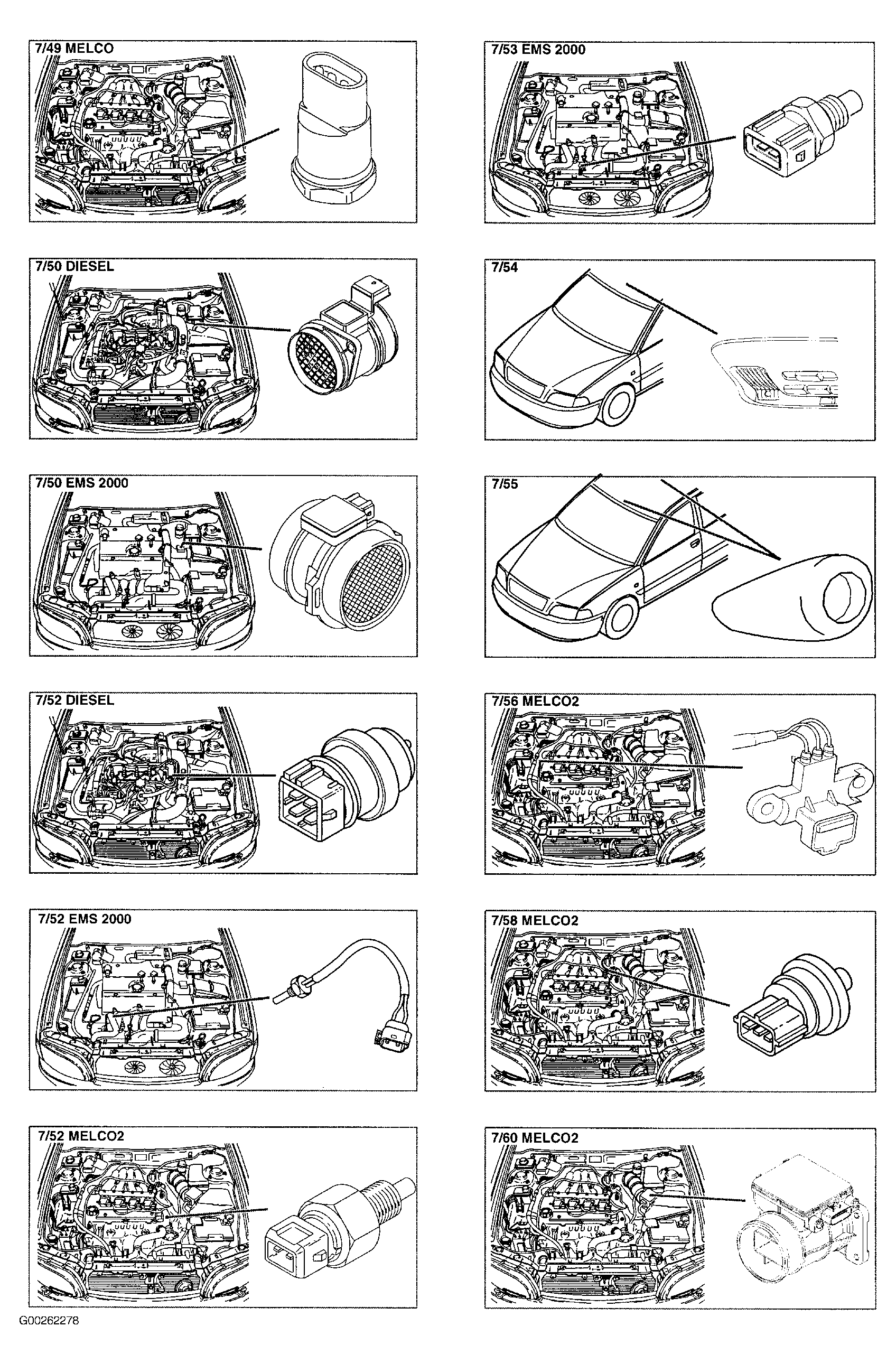

Fig 25: Components 7/49 To 7/60
Courtesy of VOLVO CARS OF NORTH AMERICA.

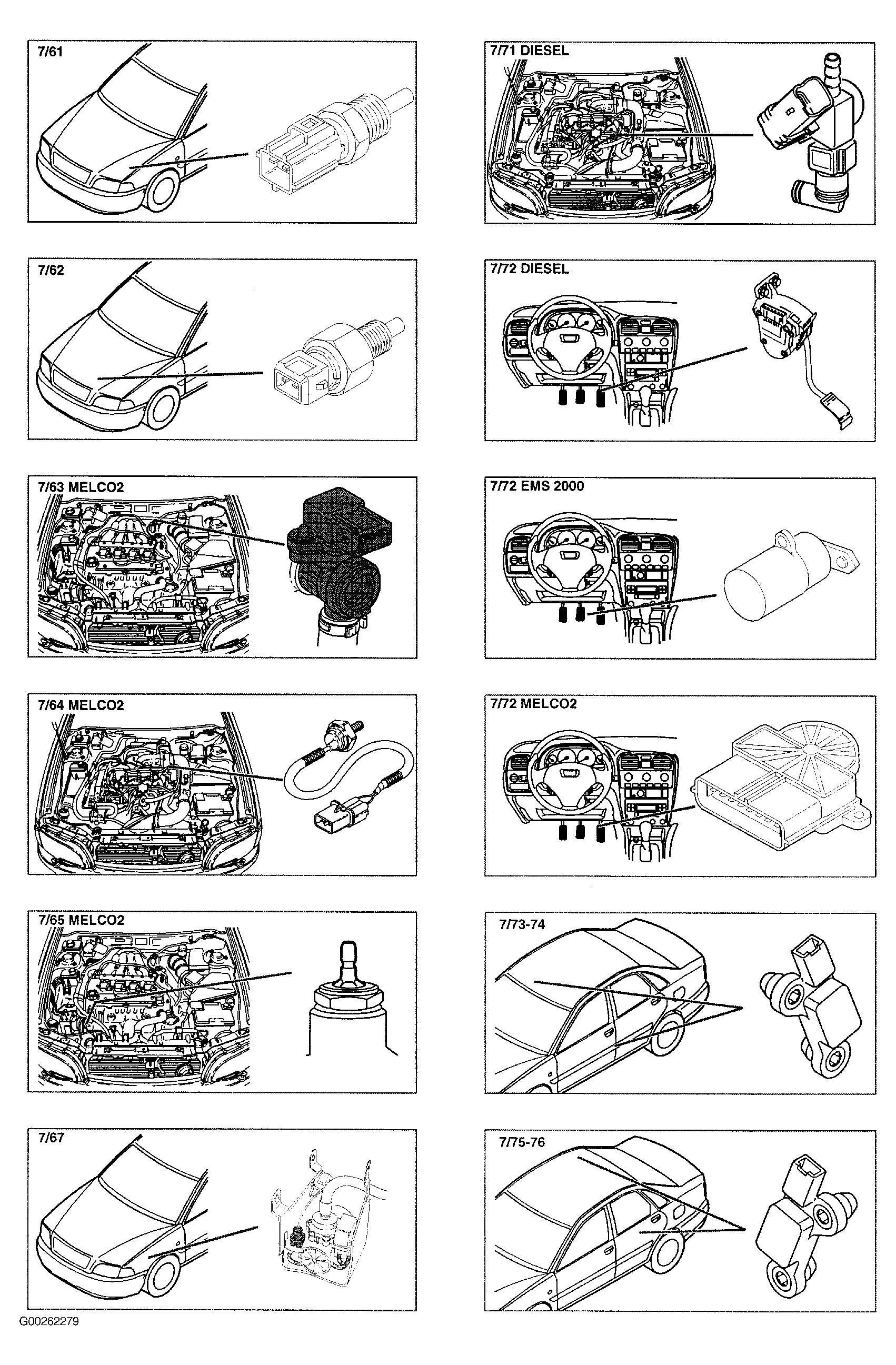

Fig 26: Components 7/61 To 7/76
Courtesy of VOLVO CARS OF NORTH AMERICA.

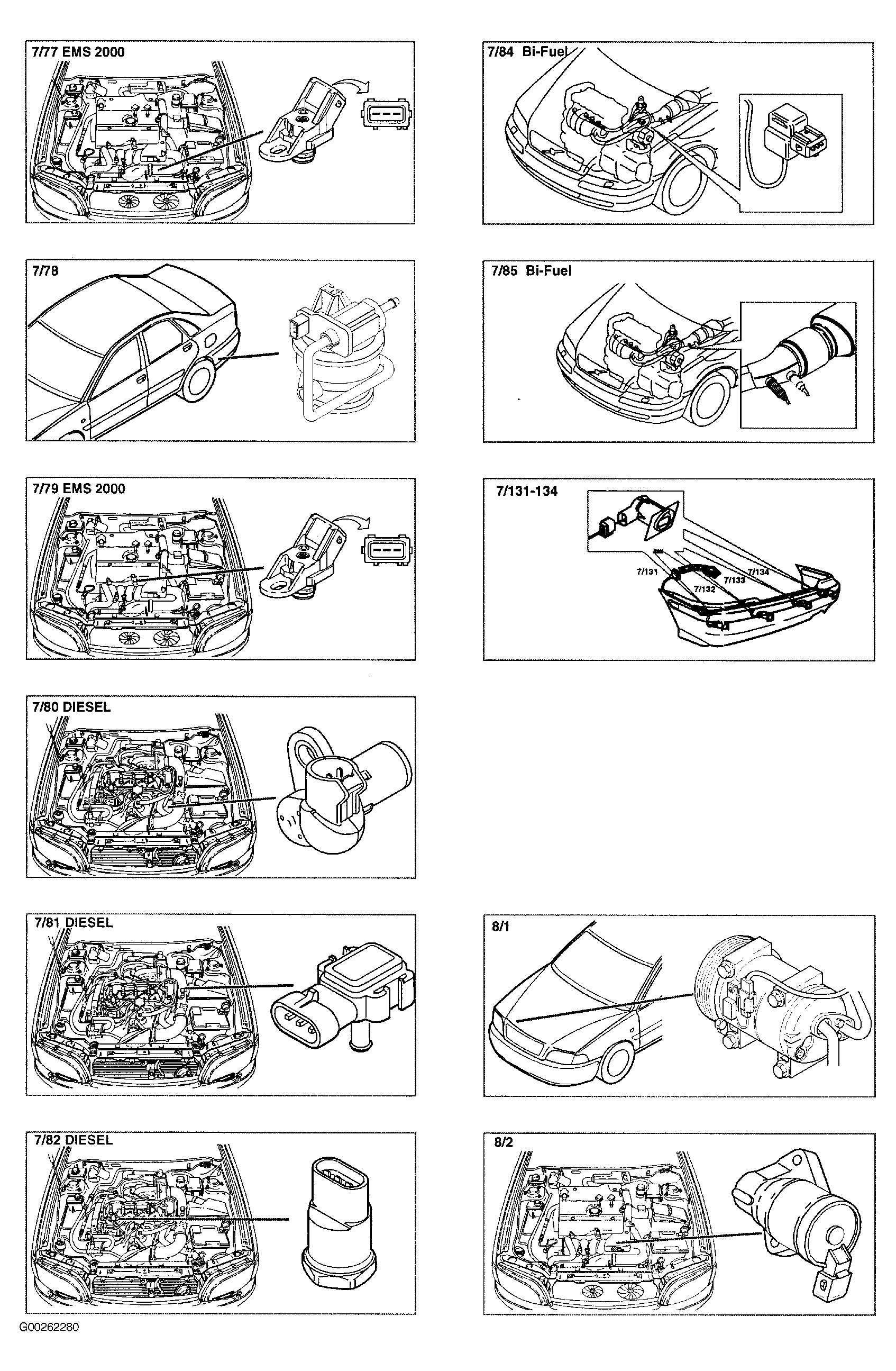

Fig 27: Components 7/77 To 8/2
Courtesy of VOLVO CARS OF NORTH AMERICA.

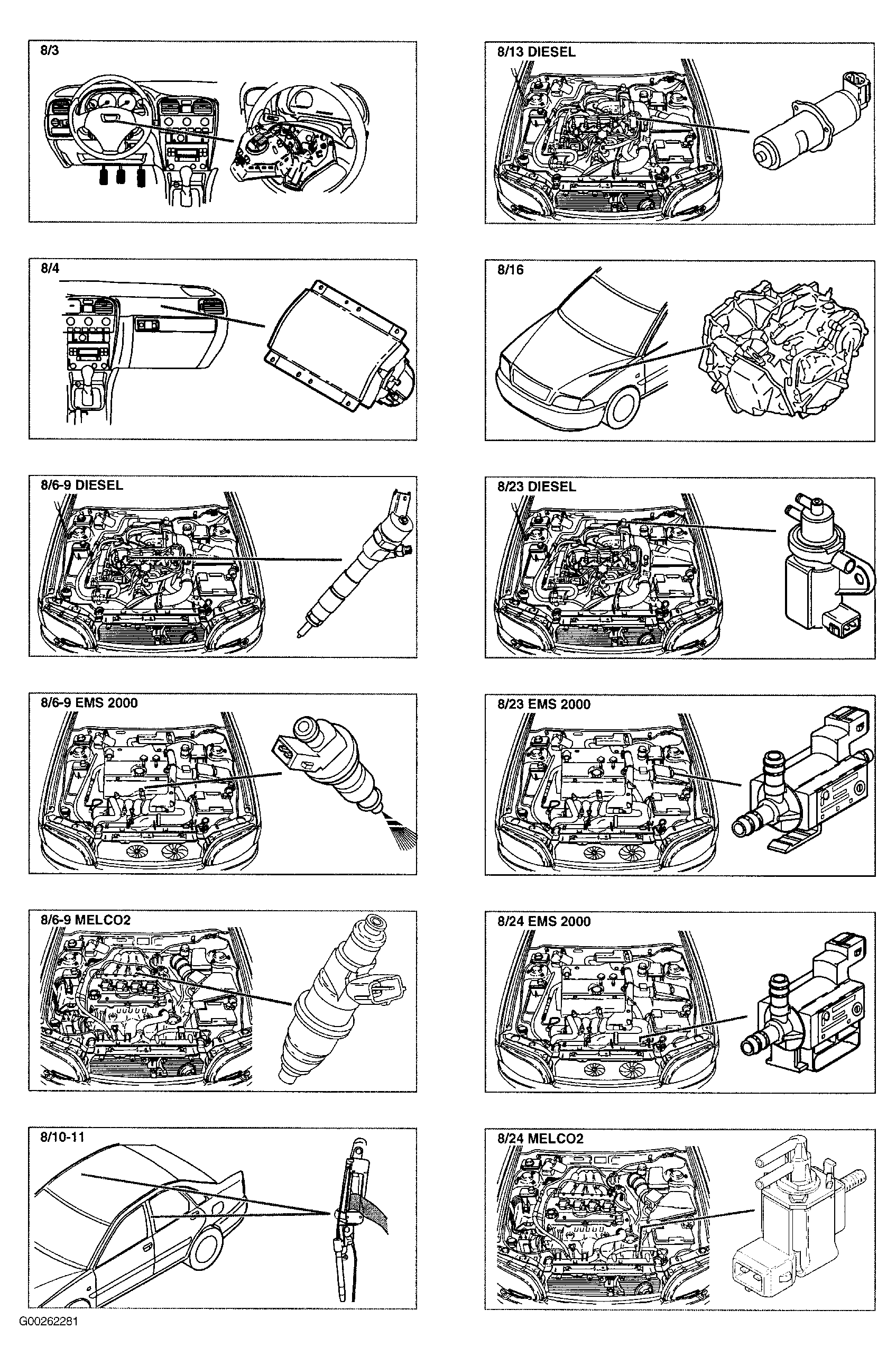

Fig 28: Components 8/3 To 8/24
Courtesy of VOLVO CARS OF NORTH AMERICA.

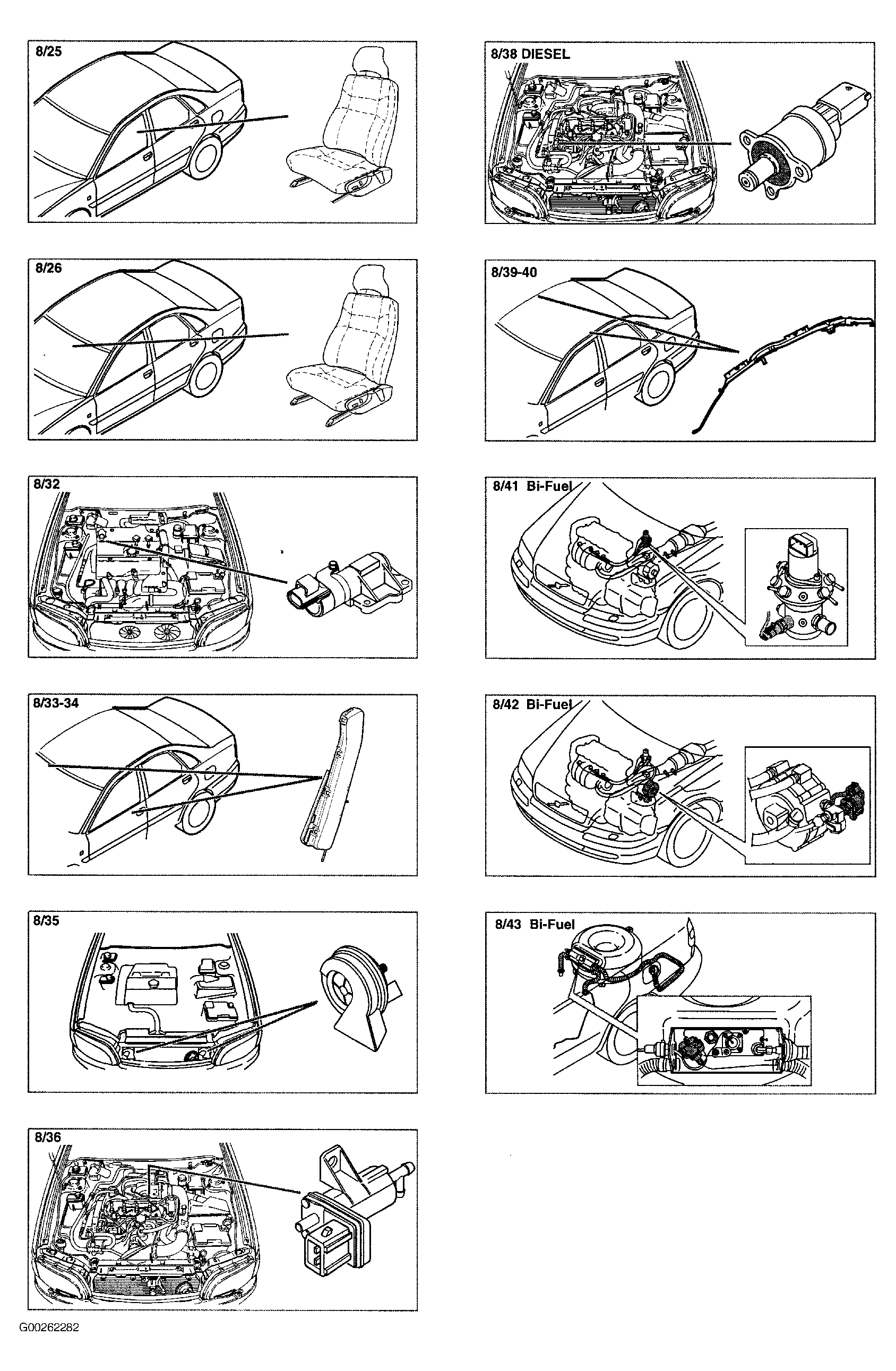

Fig 29: Components 8/25 To 8/43
Courtesy of VOLVO CARS OF NORTH AMERICA.

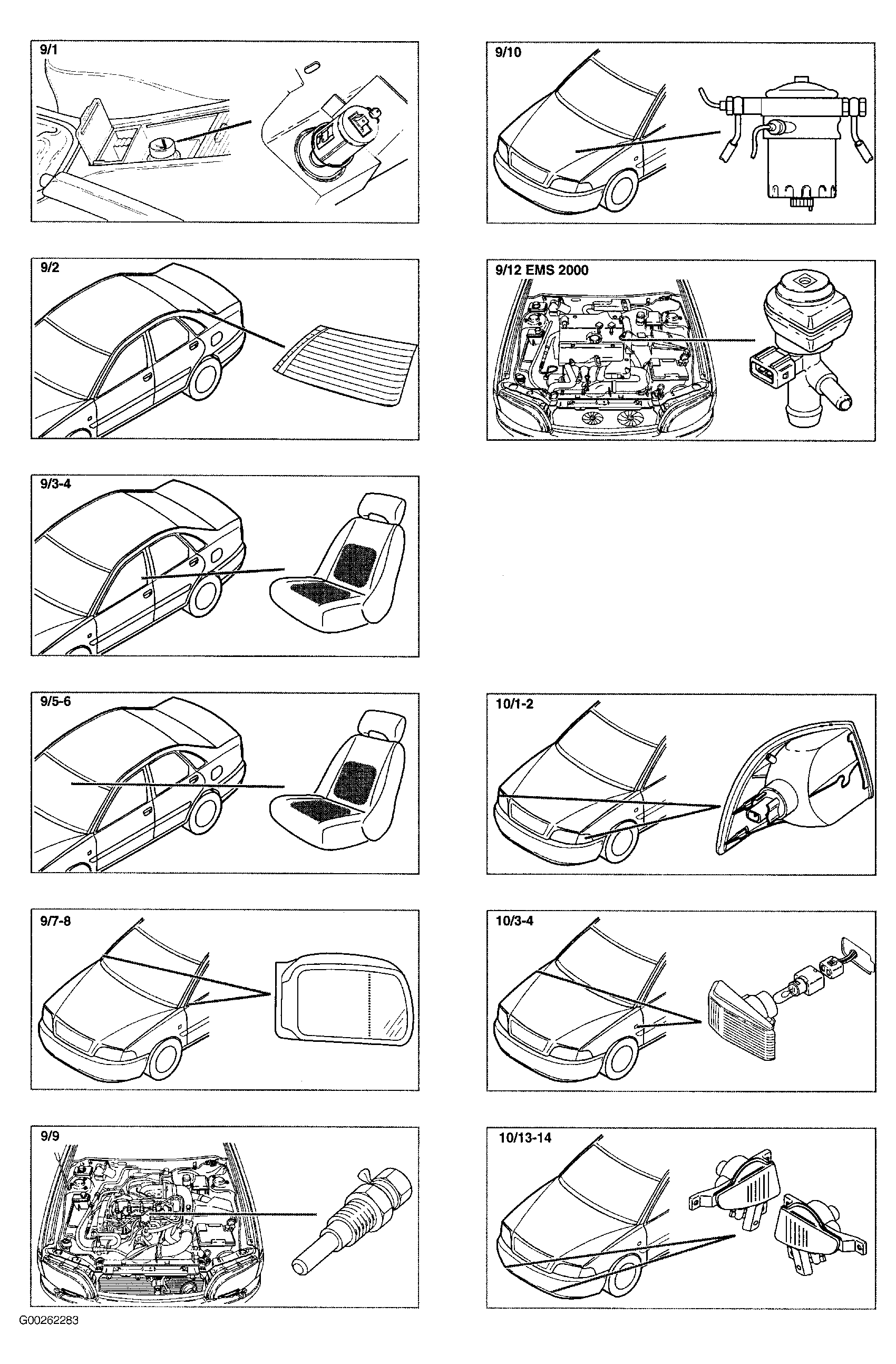

Fig 30: Components 9/1 To 10/14
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 31: Components 11/1 To 11/2:I
Courtesy of VOLVO CARS OF NORTH AMERICA.

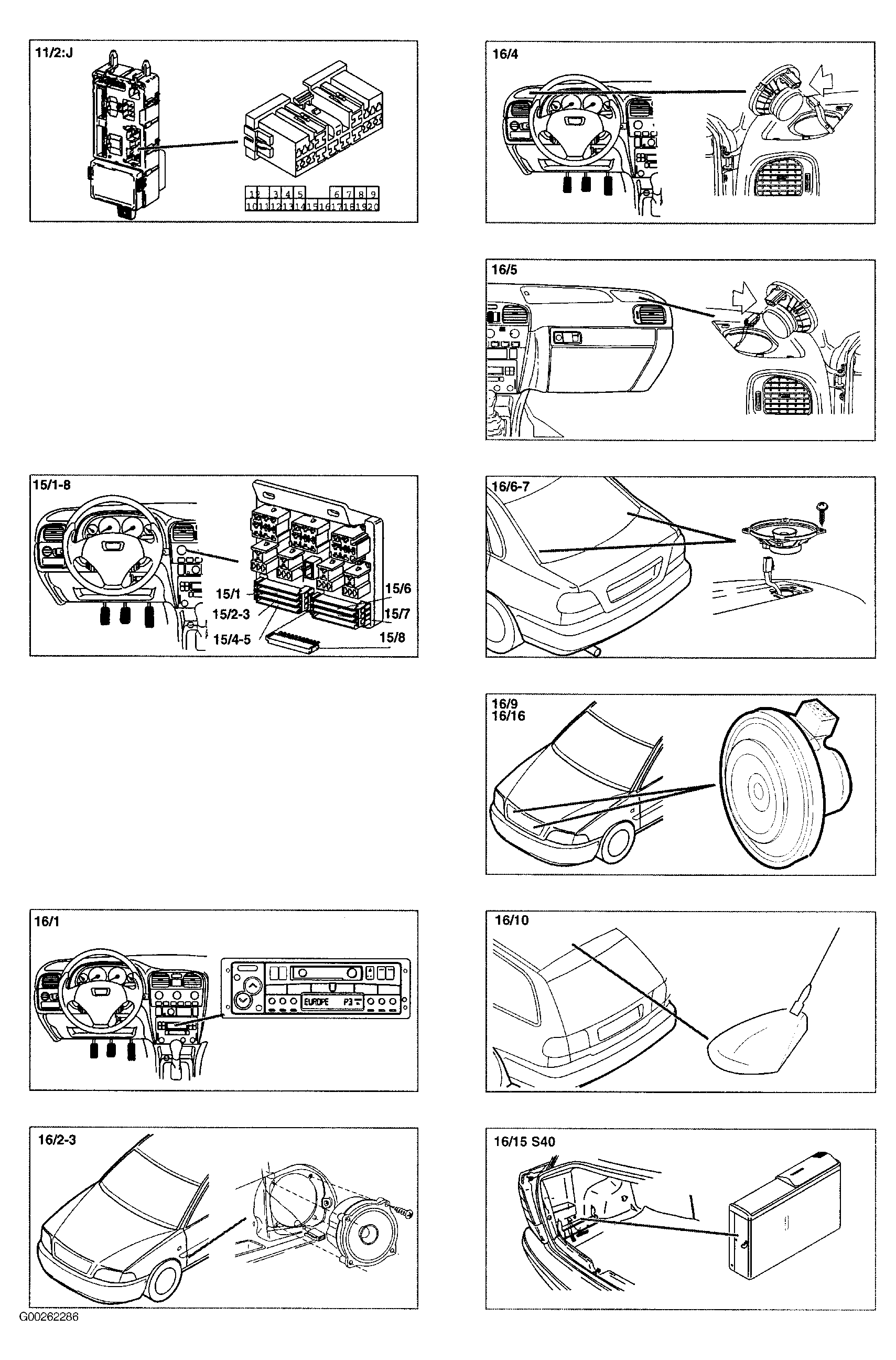

Fig 32: Components 11/2:J To 16/15 S40
Courtesy of VOLVO CARS OF NORTH AMERICA.

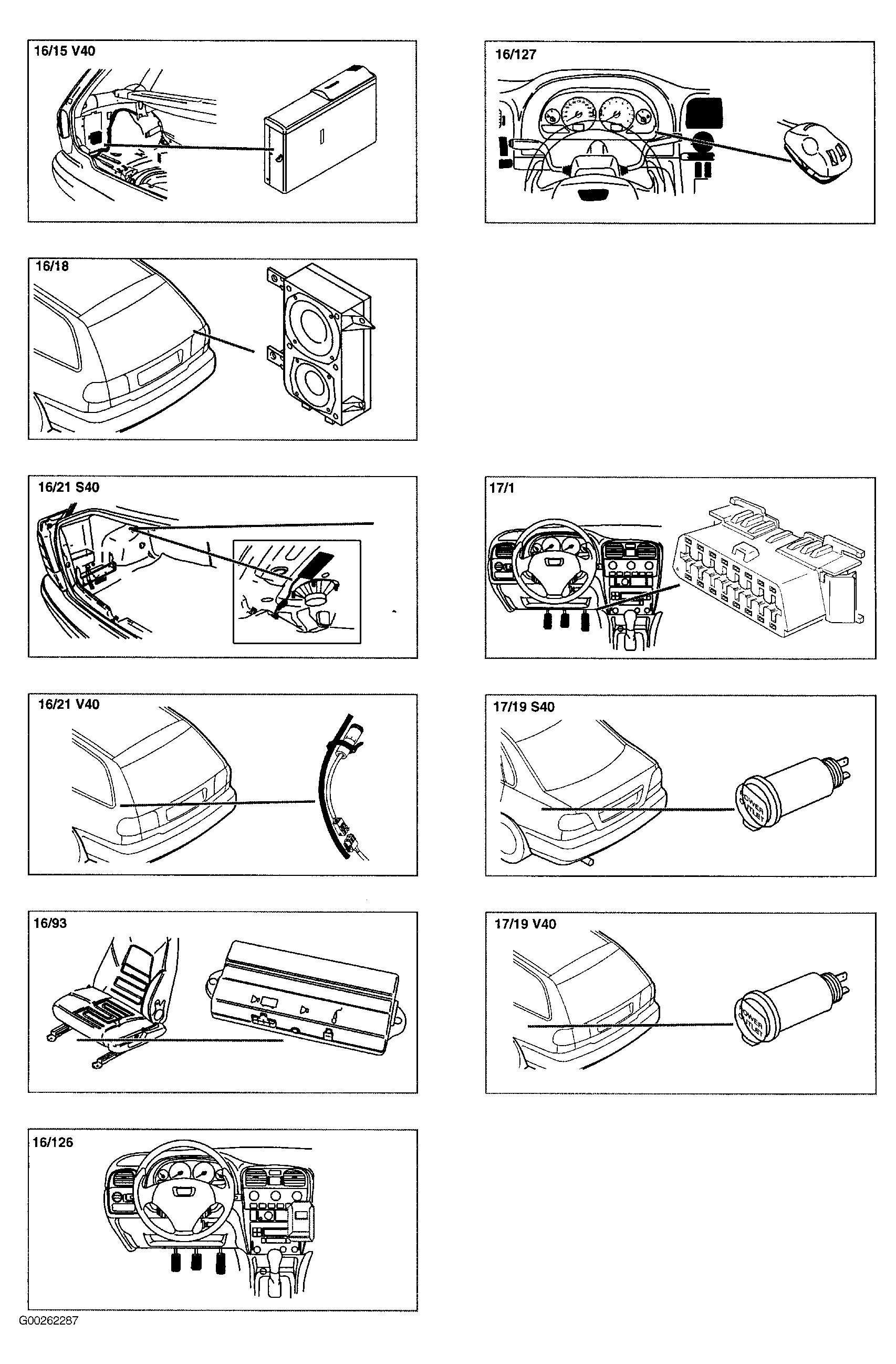

Fig 33: Components 16/15 V40 To 17/19
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 34: Components 18/4 To 31/11
Courtesy of VOLVO CARS OF NORTH AMERICA.

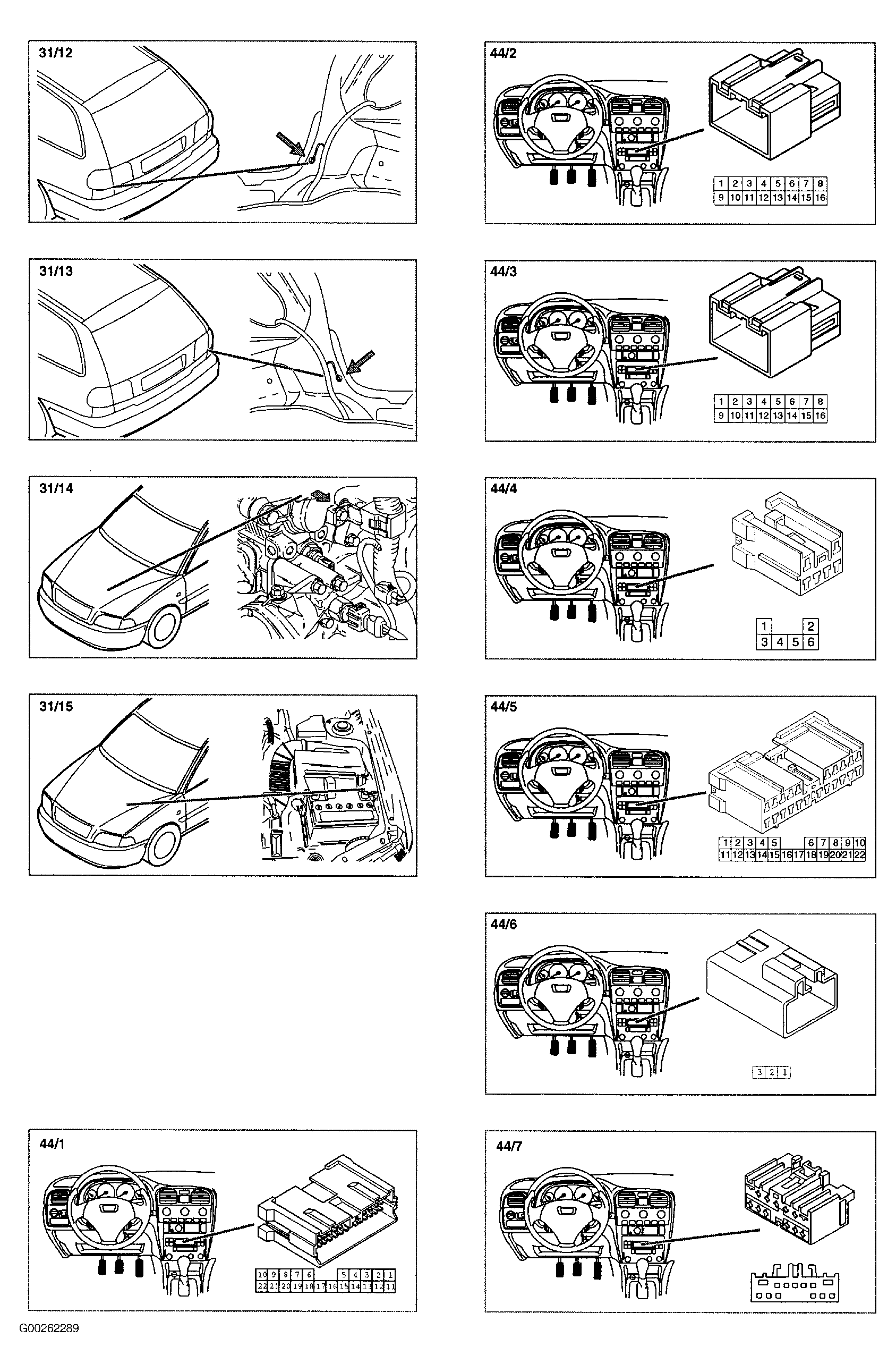

Fig 35: Components 31/12 To 44/7
Courtesy of VOLVO CARS OF NORTH AMERICA.

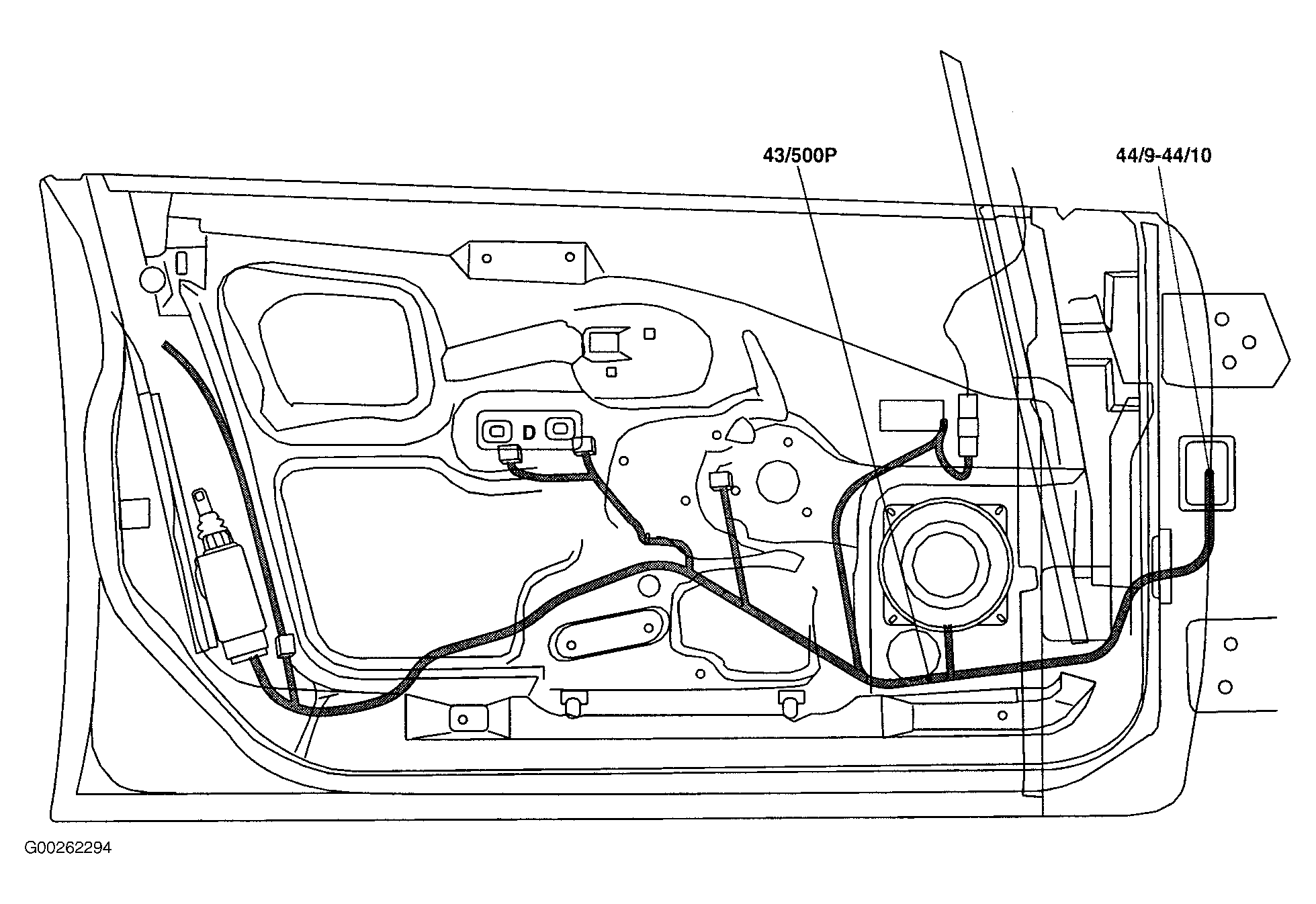

Fig 36: Front Door Harness
Courtesy of VOLVO CARS OF NORTH AMERICA.
