Electrical Component Locator: Splices
SPLICES LOCATION
| Component | Location |
|---|---|

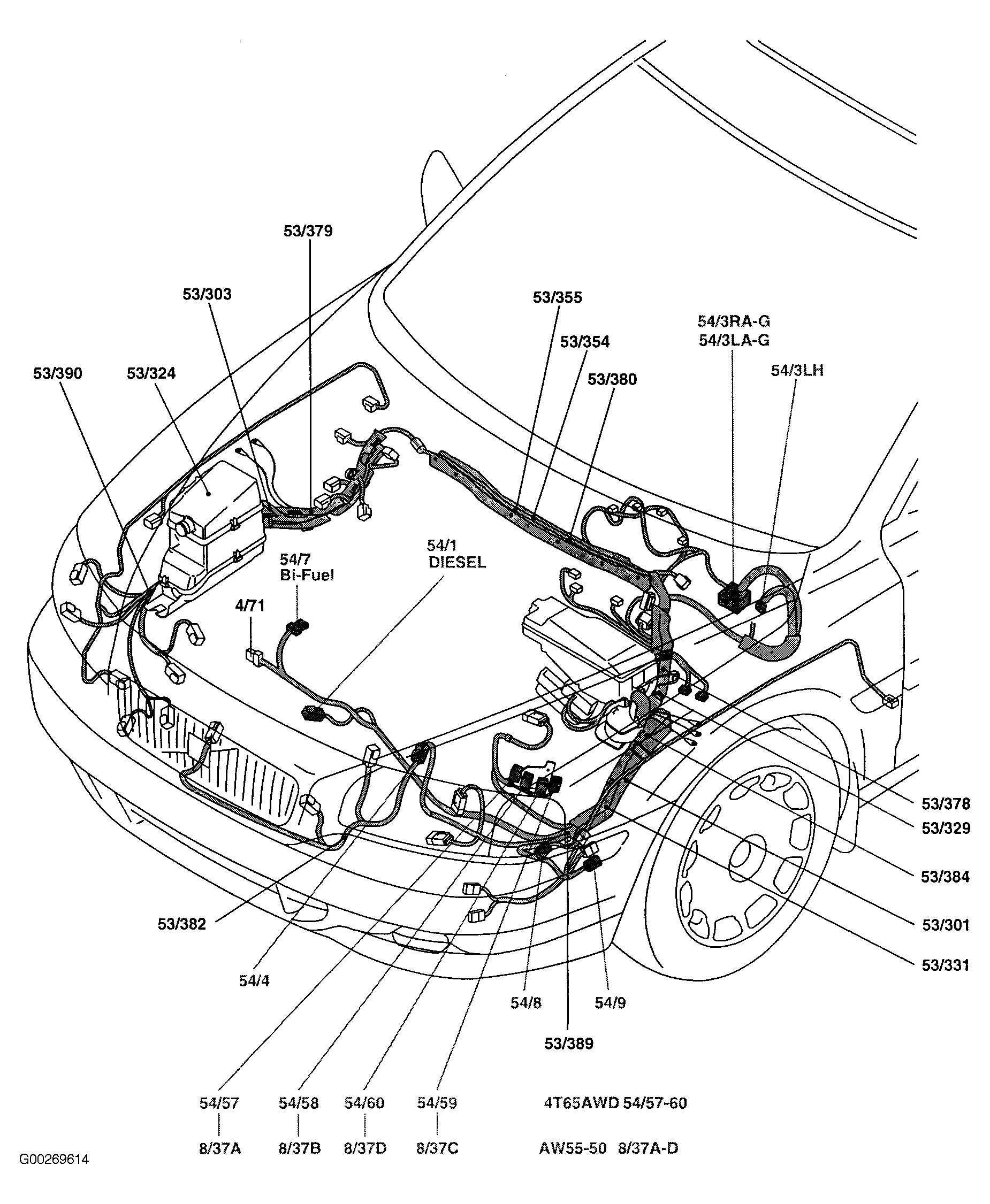

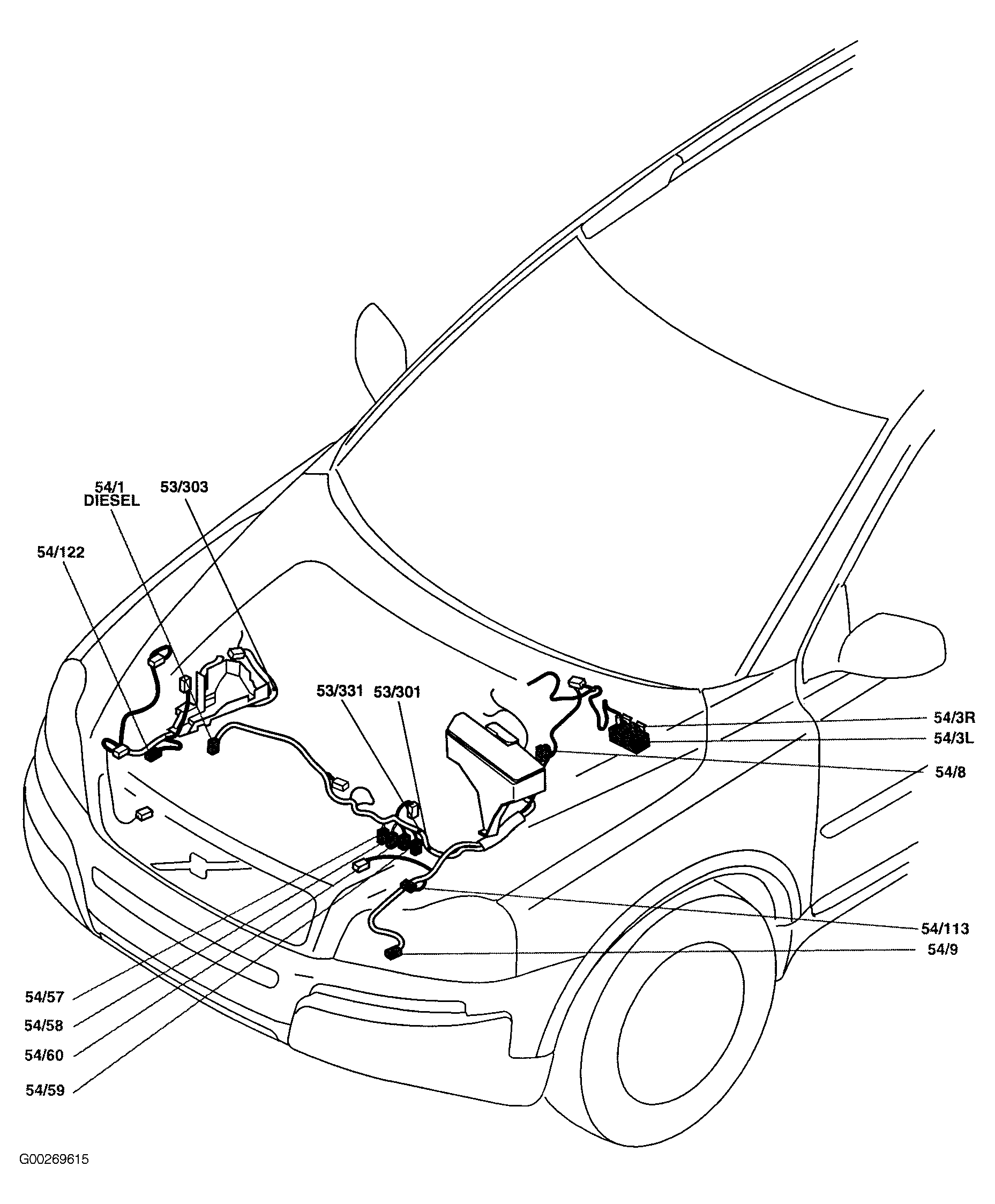

| 53/301 | In engine compartment harness, at left front of engine compartment. See Figure. |
| 53/303 | In engine compartment harness, at right side of engine compartment. See Figure. |
| 53/303 (XC90) | Engine compartment harness, right side of engine compartment. See Figure. |

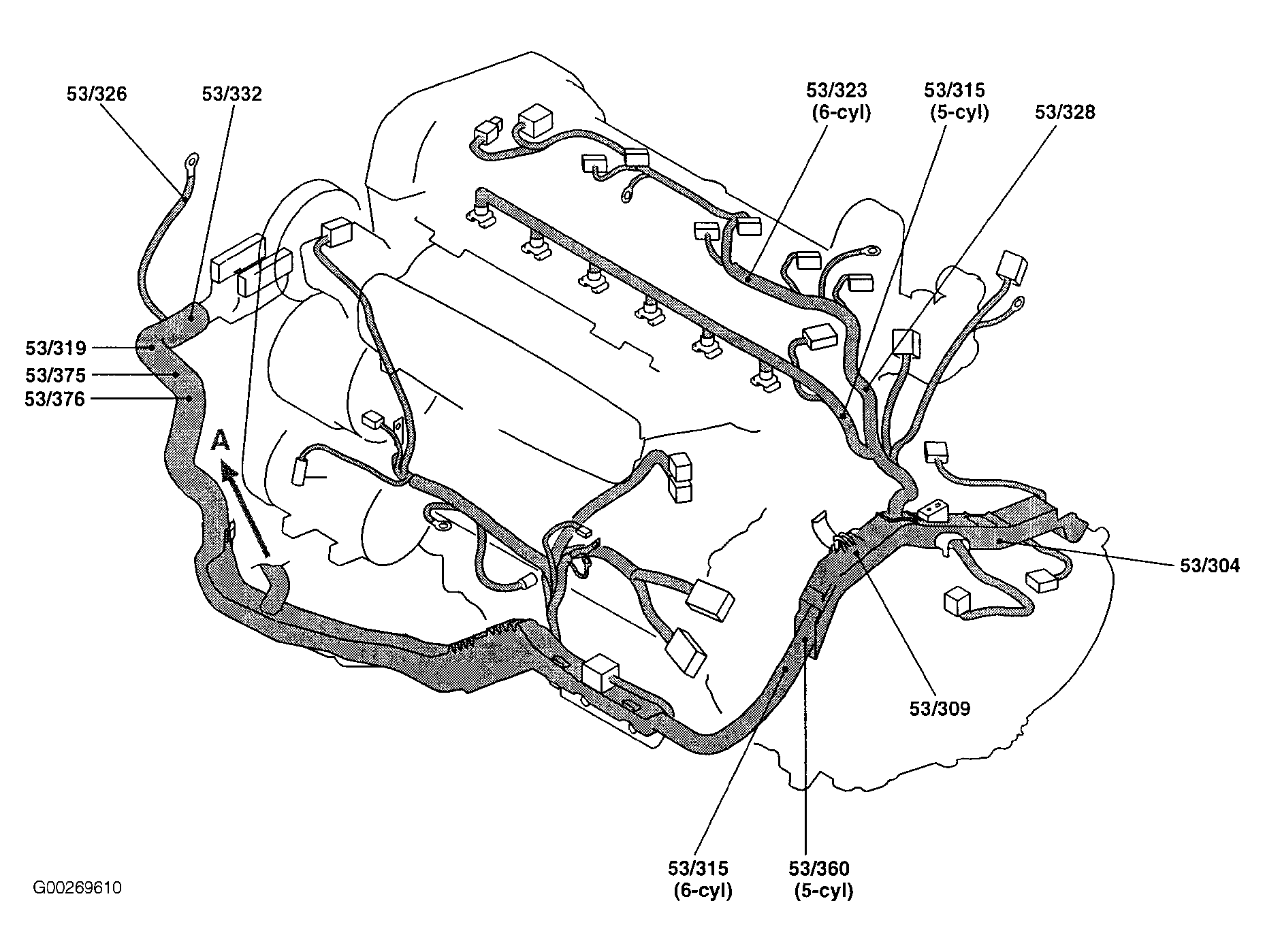

| 53/304 | In engine harness, at left side of engine. See Figure. |
| 53/309 | In engine harness, at left side of engine. See Figure. |
| 53/315 | In engine harness, at left side of engine. See Figure. |
| 53/319 | In engine harness, at left front of engine. See Figure. |
| 53/323 | In engine harness, top of engine. See Figure. |
| 53/324 | In engine compartment harness, at right side of engine compartment. See Figure. |
| 53/326 | In engine harness, at right front of engine. See Figure. |
| 53/328 | In engine harness, at left side of engine. See Figure. |
| 53/329 | In engine compartment harness, at left side of engine compartment. See Figure. |
| 53/331 | In engine compartment harness, at left front of engine compartment. See Figure. |
| 53/332 | In engine harness, at right front of engine. See Figure. |
| 53/354 | In engine compartment harness, rear of engine compartment. See Figure. |
| 53/355 | In engine compartment harness, rear of engine compartment. See Figure. |

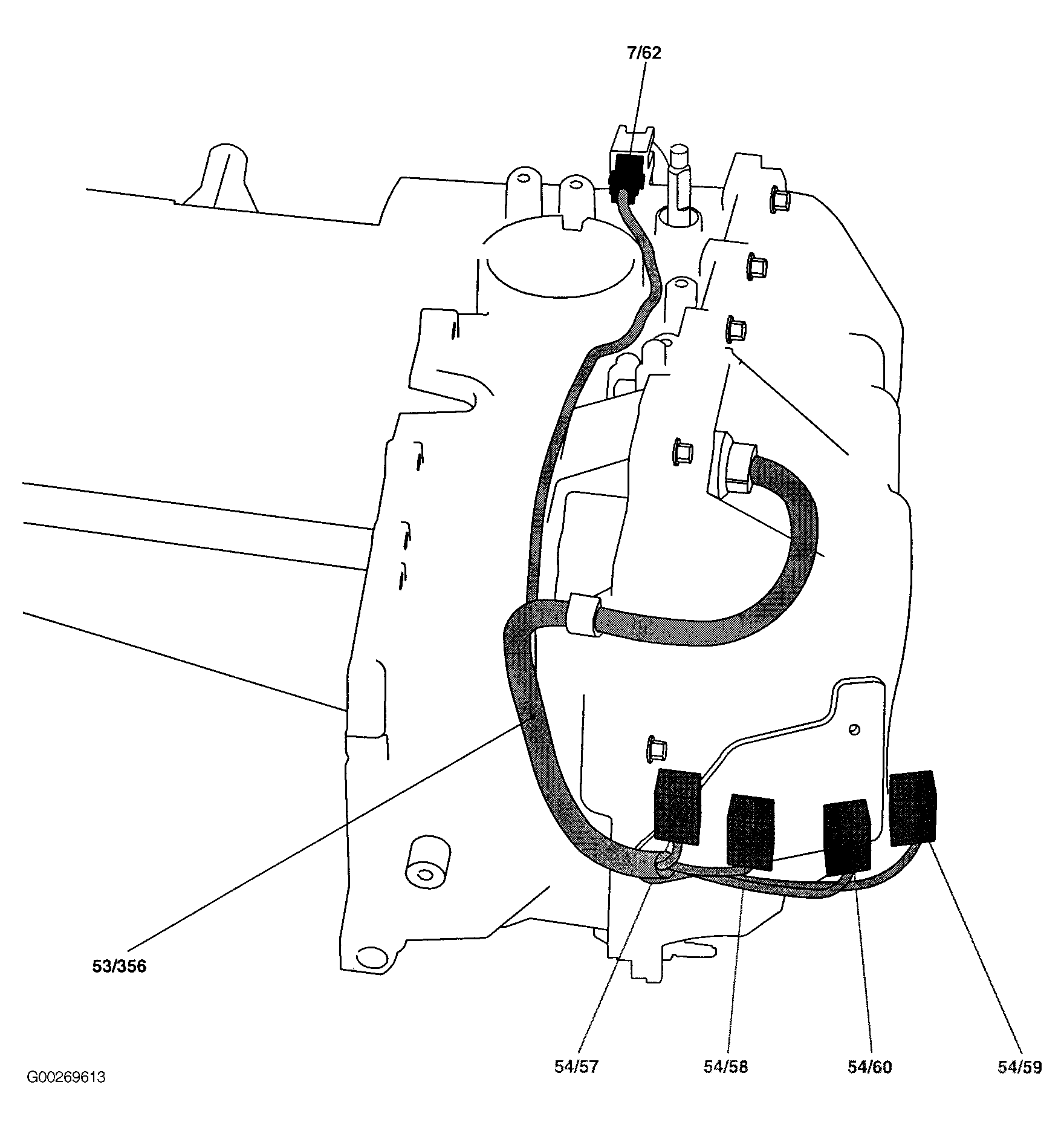

| 53/356 | In transmission harness, left front of engine compartment. See Figure. |
| 53/360 | In engine harness, at left side of engine. See Figure. |
| 53/375 | In engine harness, at right front of engine. See Figure. |
| 53/376 | In engine harness, at right front of engine. See Figure. |
| 53/378 | In engine compartment harness, at left side of engine compartment. See Figure. |
| 53/379 | In engine compartment harness, at right side of engine compartment. See Figure. |
| 53/380 | In engine compartment harness, at rear of engine compartment. See Figure. |
| 53/382 | In engine compartment harness, left front of engine compartment. See Figure. |
| 53/384 | In engine compartment harness, at left side of engine compartment. See Figure. |
| 53/389 | In engine compartment harness, left front corner of engine compartment. See Figure. |
| 53/390 | In engine compartment harness, right front corner of engine compartment. See Figure. |

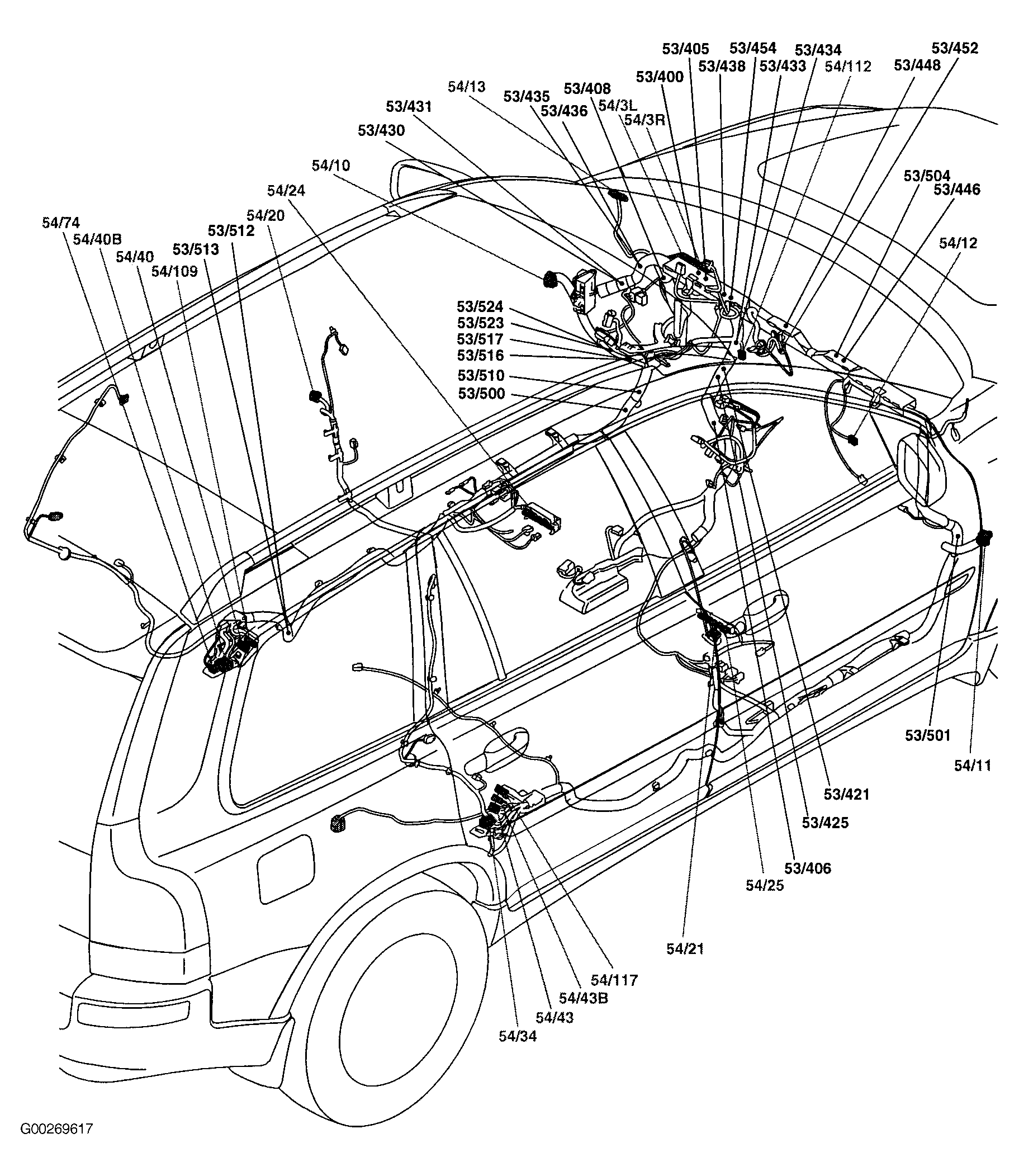

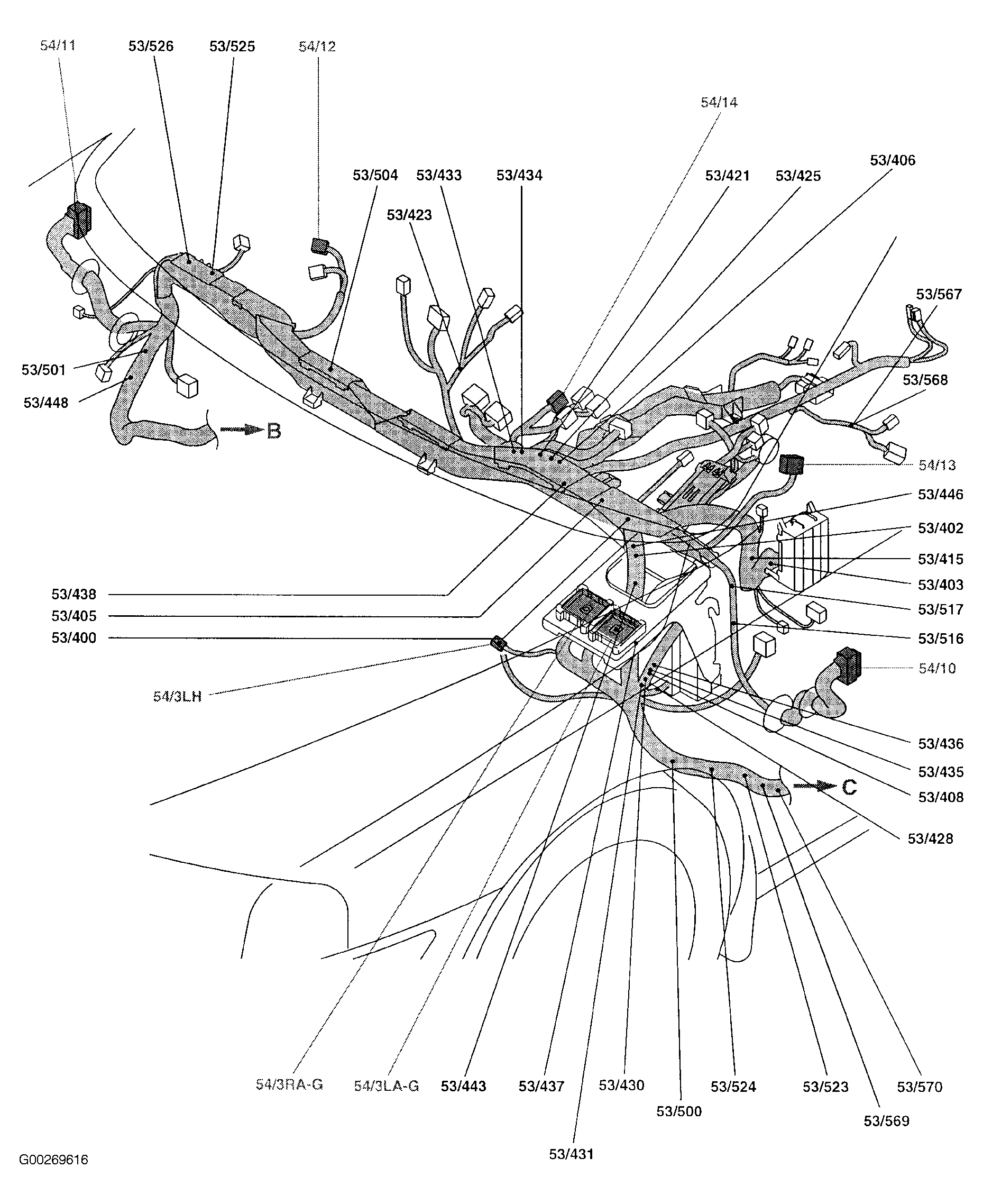

| 53/400 | In front passenger compartment harness, left side of dash. See Figure. |
| 53/402 | In front passenger compartment harness, behind left side of dash. See Figure. |
| 53/403 | In front passenger compartment harness, behind left side of dash. See Figure. |
| 53/405 | In front passenger compartment harness, behind left side of dash. See Figure. |
| 53/406 | In front passenger compartment harness, behind right side of dash. See Figure. |
| 53/408 | In front passenger compartment harness, at left kick panel. See Figure. |
| 53/415 | In front passenger compartment harness, behind left side of dash. See Figure. |
| 53/421 | In front passenger compartment harness, behind left center of dash. See Figure. |
| 53/423 | In front passenger compartment harness, behind center of dash. See Figure. |
| 53/425 | In front passenger compartment harness, behind left center of dash. See Figure. |
| 53/428 | In front passenger compartment harness, behind left side of dash. See Figure. |
| 53/430 | In front passenger compartment harness, at left kick panel. See Figure. |
| 53/431 | In front passenger compartment harness, at left kick panel. See Figure. |
| 53/433 | In front passenger compartment harness, behind left side of dash. See Figure. |
| 53/434 | In front passenger compartment harness, behind left side of dash. See Figure. |
| 53/435 | In front passenger compartment harness, at left kick panel. See Figure. |
| 53/436 | In front passenger compartment harness, at left kick panel. See Figure. |
| 53/437 | In front passenger compartment harness, at left kick panel. See Figure. |
| 53/438 | In front passenger compartment harness, behind left side of dash. See Figure. |
| 53/443 | In front passenger compartment harness, behind left side of dash. See Figure. |
| 53/446 | In front passenger compartment harness, behind right center of dash. See Figure. |
| 53/448 | In front passenger compartment harness, behind right side of dash. See Figure. |
| 53/452 | In front passenger compartment harness, behind center side of dash. See Figure. |
| 53/454 | In front passenger compartment harness, behind left side of dash. See Figure. |
| 53/500 | In front passenger compartment harness, at left kick panel. See Figure. |
| 53/501 | In front passenger compartment harness, behind right side of dash. See Figure. |

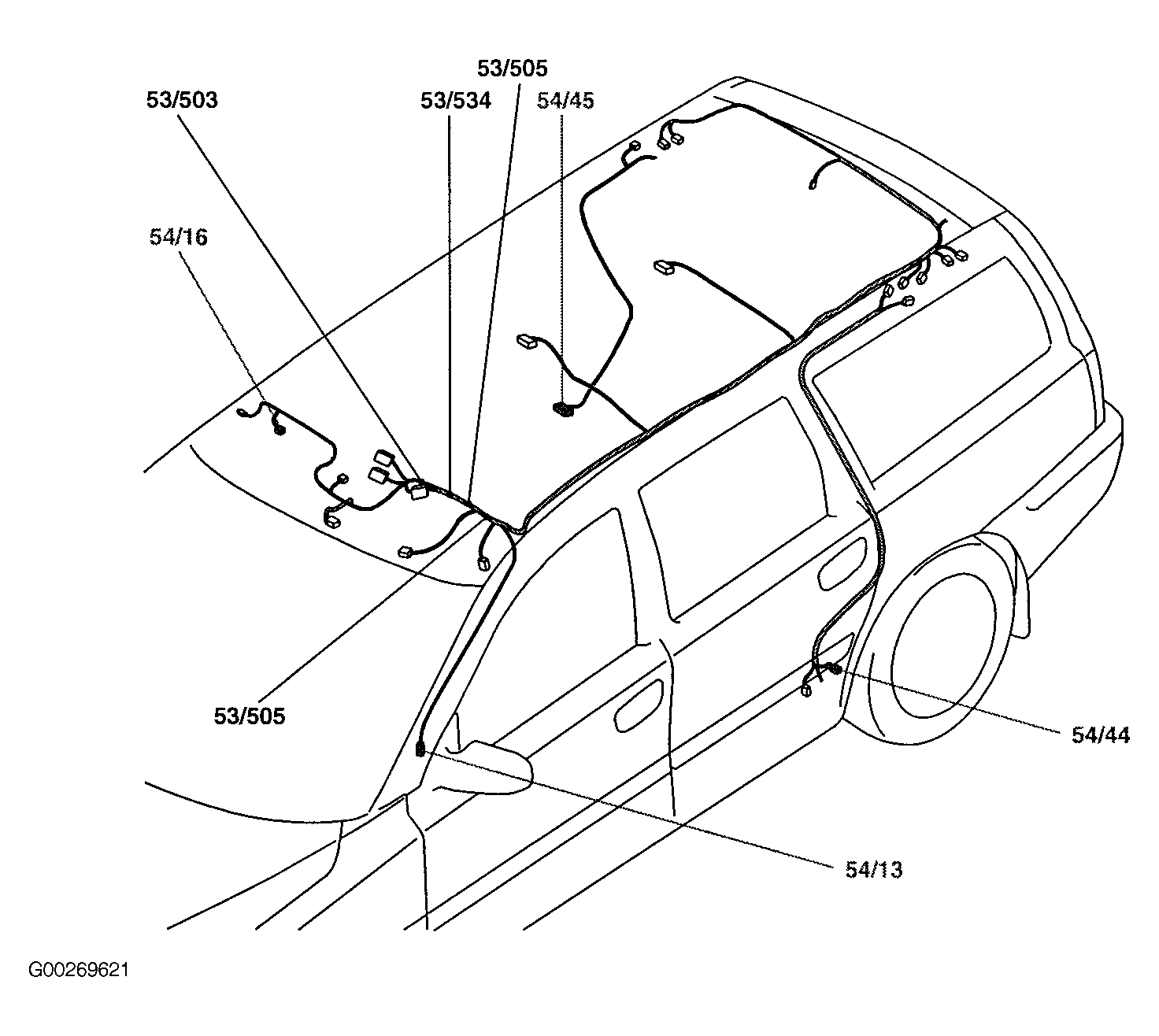

| 53/503 (Except XC90) | In inflatable curtain harness, at left front of roof. See Figure. |

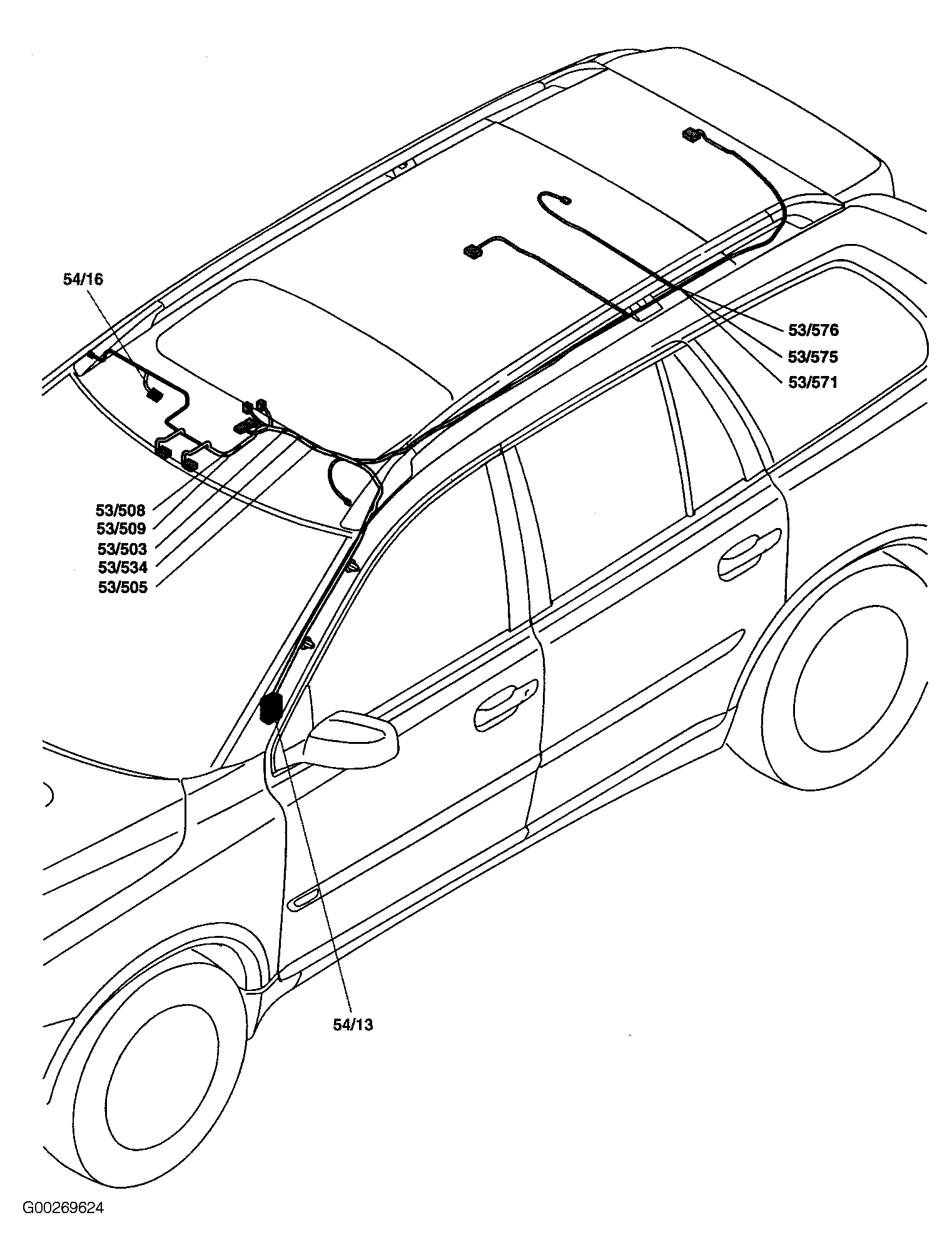

| 53/503 (XC90) | In roof harness, at left front of roof. See Figure. |
| 53/504 | In front passenger compartment harness, behind right side of dash. See Figure. |
| 53/505 (Except XC90) | In inflatable curtain harness, at top of left "A" pillar. See Figure. |
| 53/505 (XC90) | In roof harness, at left front of roof. See Figure. |
| 53/508 | In roof harness, forward of sun roof. See Figure. |
| 53/509 | In roof harness, forward of sun roof. See Figure. |
| 53/510 | In front passenger compartment harness, at left kick panel. See Figure. |

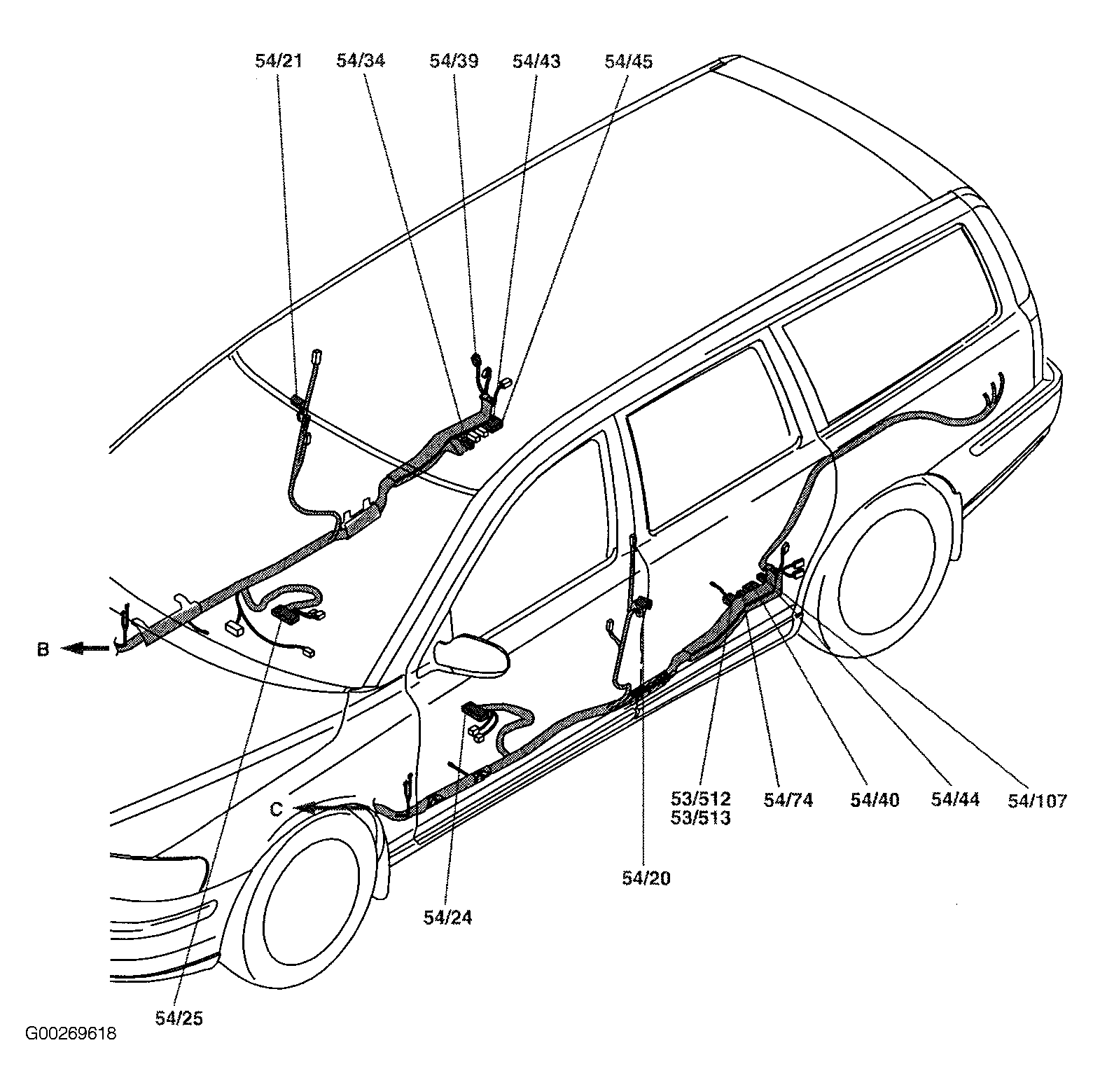

| 53/512 | In rear passenger compartment harness, at base of left "C" pillar. See Figure. |
| 53/513 | In rear passenger compartment harness, at base of left "C" pillar. See Figure. |

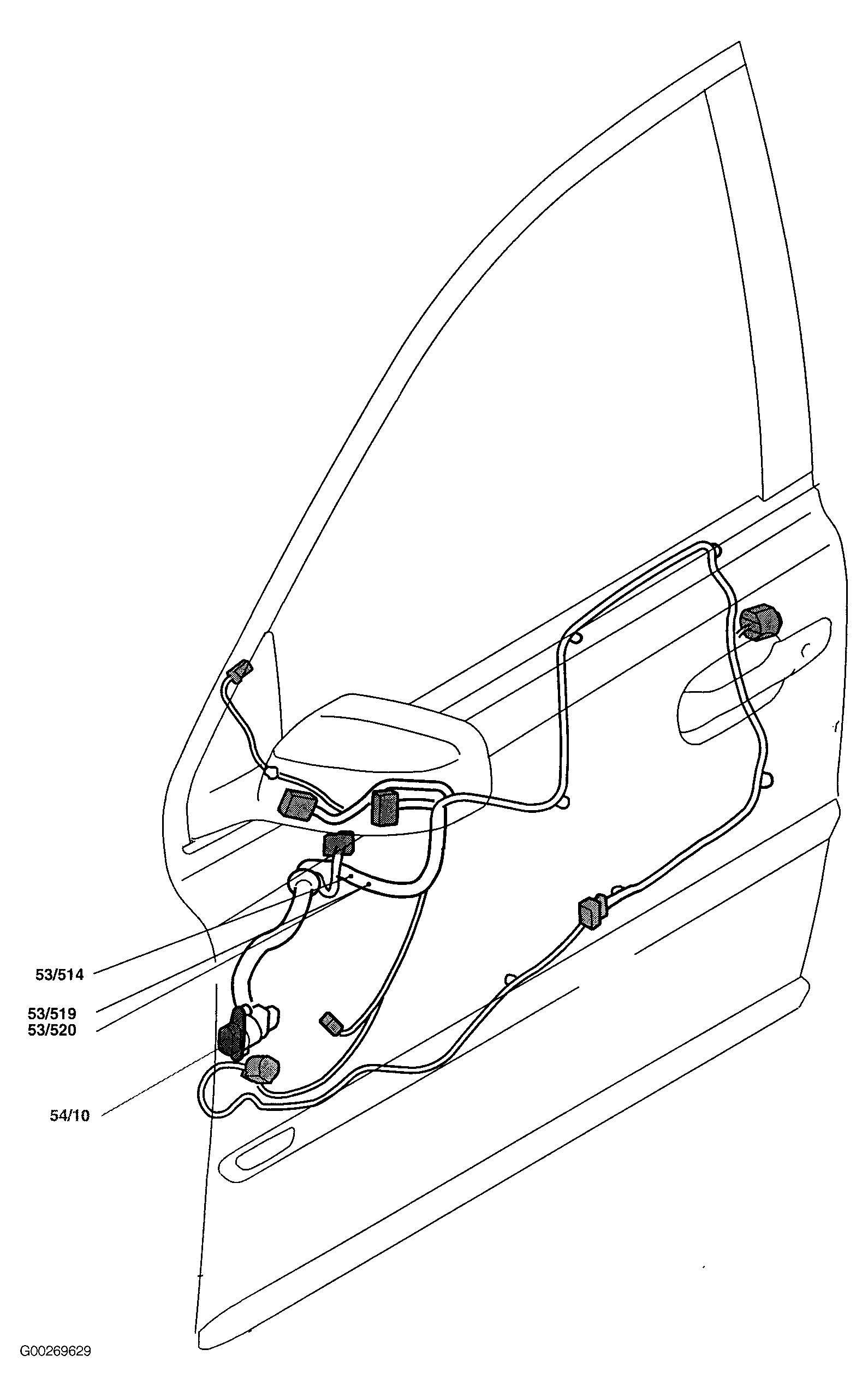

| 53/514 | In left front door harness. See Figure. |
| 53/516 | In front passenger compartment harness, behind left side of dash. See Figure. |
| 53/517 | In front passenger compartment harness, behind left side of dash. See Figure. |

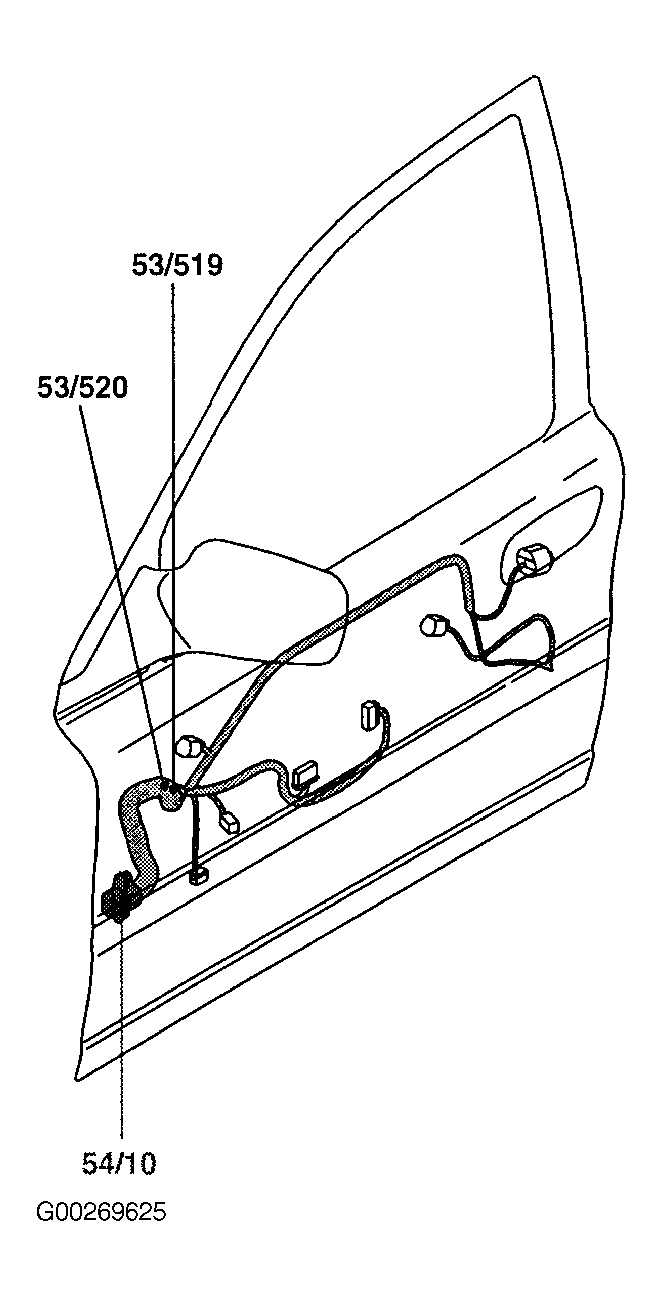

| 53/519 | In left front door harness. See Figure. |
| 53/520 | In left front door harness. See Figure. |

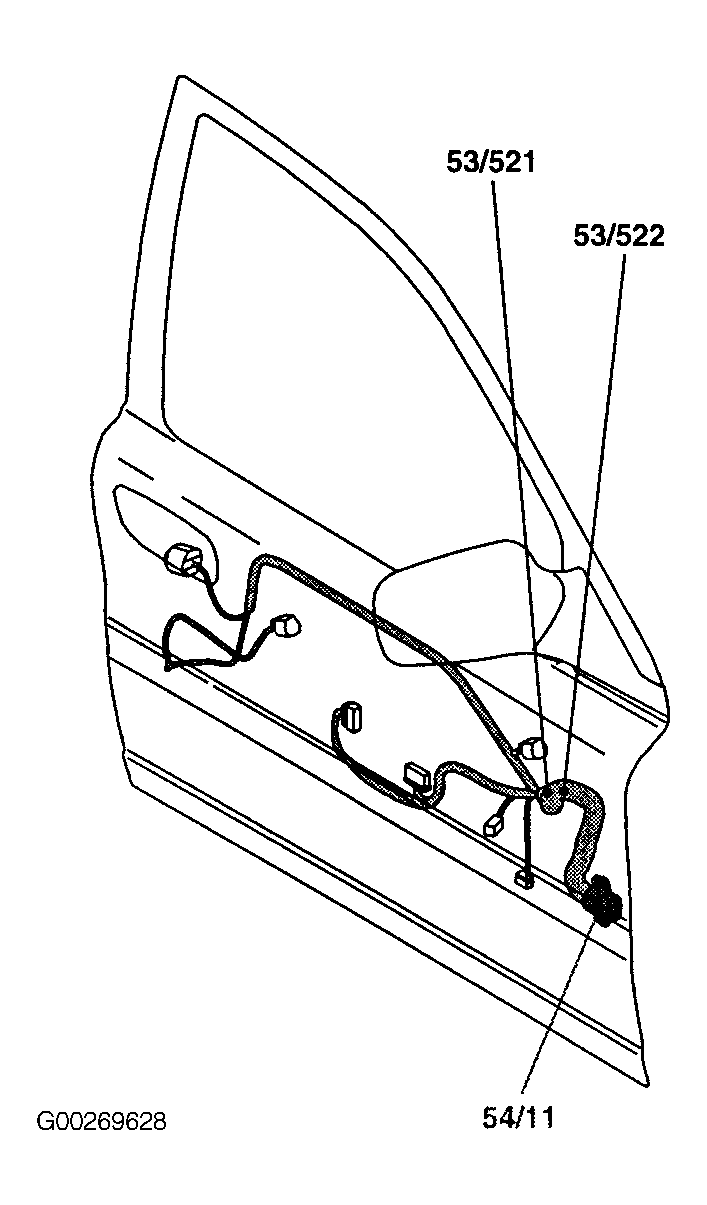

| 53/521 | In right front door harness. See Figure. |
| 53/522 | In right front door harness. See Figure. |
| 53/523 | In front passenger compartment harness, at left kick panel. See Figure. |
| 53/524 | In front passenger compartment harness, at left kick panel. See Figure. |
| 53/525 | In front passenger compartment harness, behind right side of dash. See Figure. |
| 53/526 | In front passenger compartment harness, behind right side of dash. See Figure. |

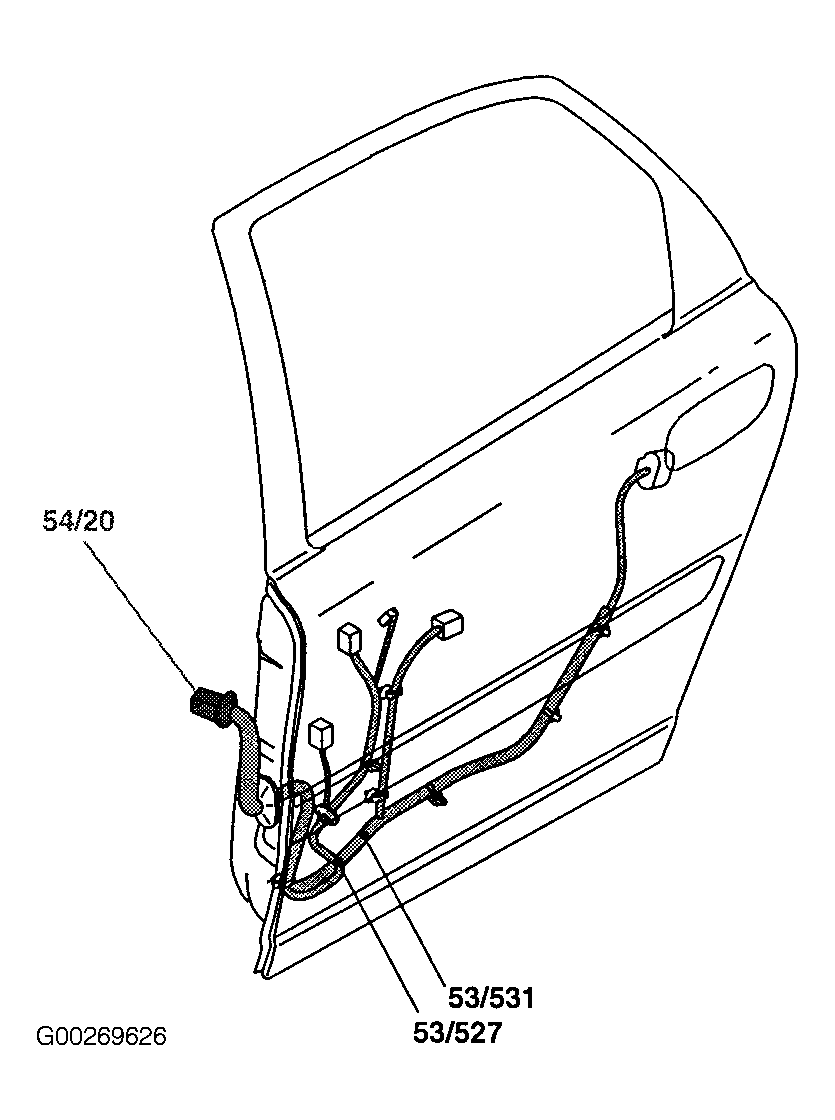

| 53/527 | In left rear door harness. See Figure. |

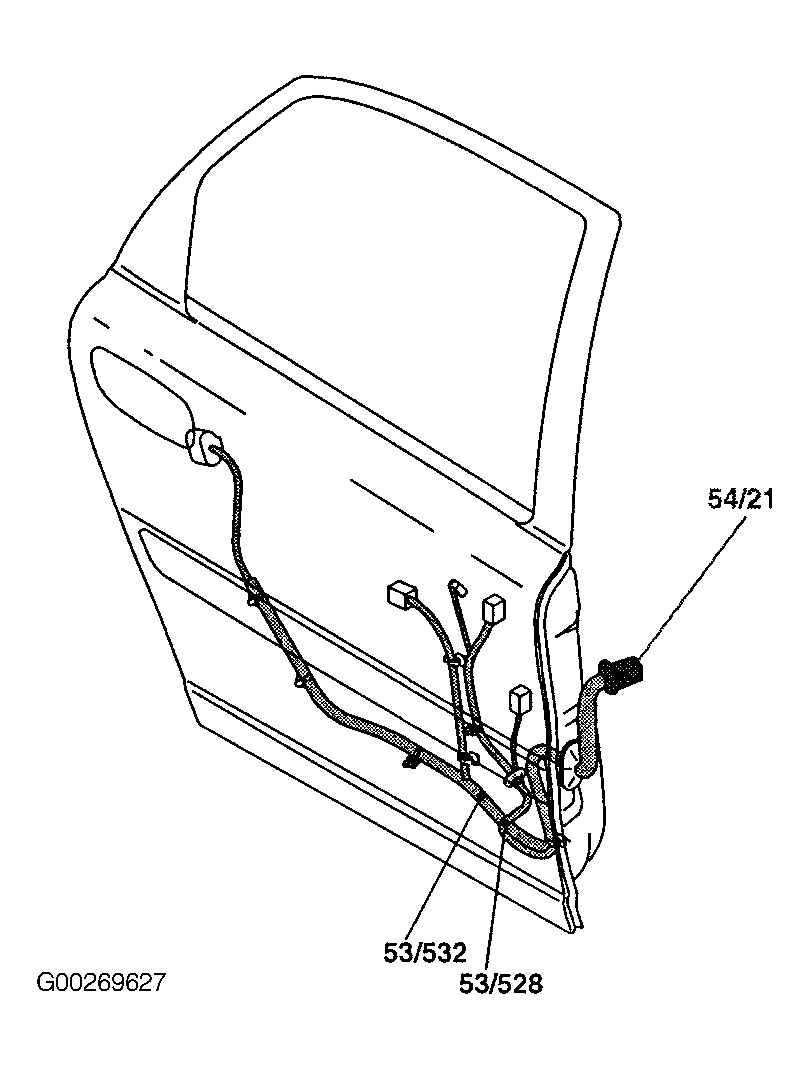

| 53/528 | In right rear door harness. See Figure. |
| 53/531 | In left rear door harness. See Figure. |
| 53/532 | In right rear door harness. See Figure. |
| 53/534 (Except XC90) | In inflatable curtain harness, at left front of roof. See Figure. |
| 53/534 (XC90) | In roof harness, at left front of roof. See Figure. |
| 53/567 | In front passenger compartment harness, left side of dash. See Figure. |
| 53/568 | In front passenger compartment harness, left side of dash. See Figure. |
| 53/569 | In front passenger compartment harness, left kick panel. See Figure. |
| 53/570 | In front passenger compartment harness, left kick panel. See Figure. |
| 53/571 | In roof harness, above left "C" pillar. See Figure. |
| 53/575 | In roof harness, above left "C" pillar. See Figure. |
| 53/576 | In roof harness, above left "C" pillar. See Figure. |

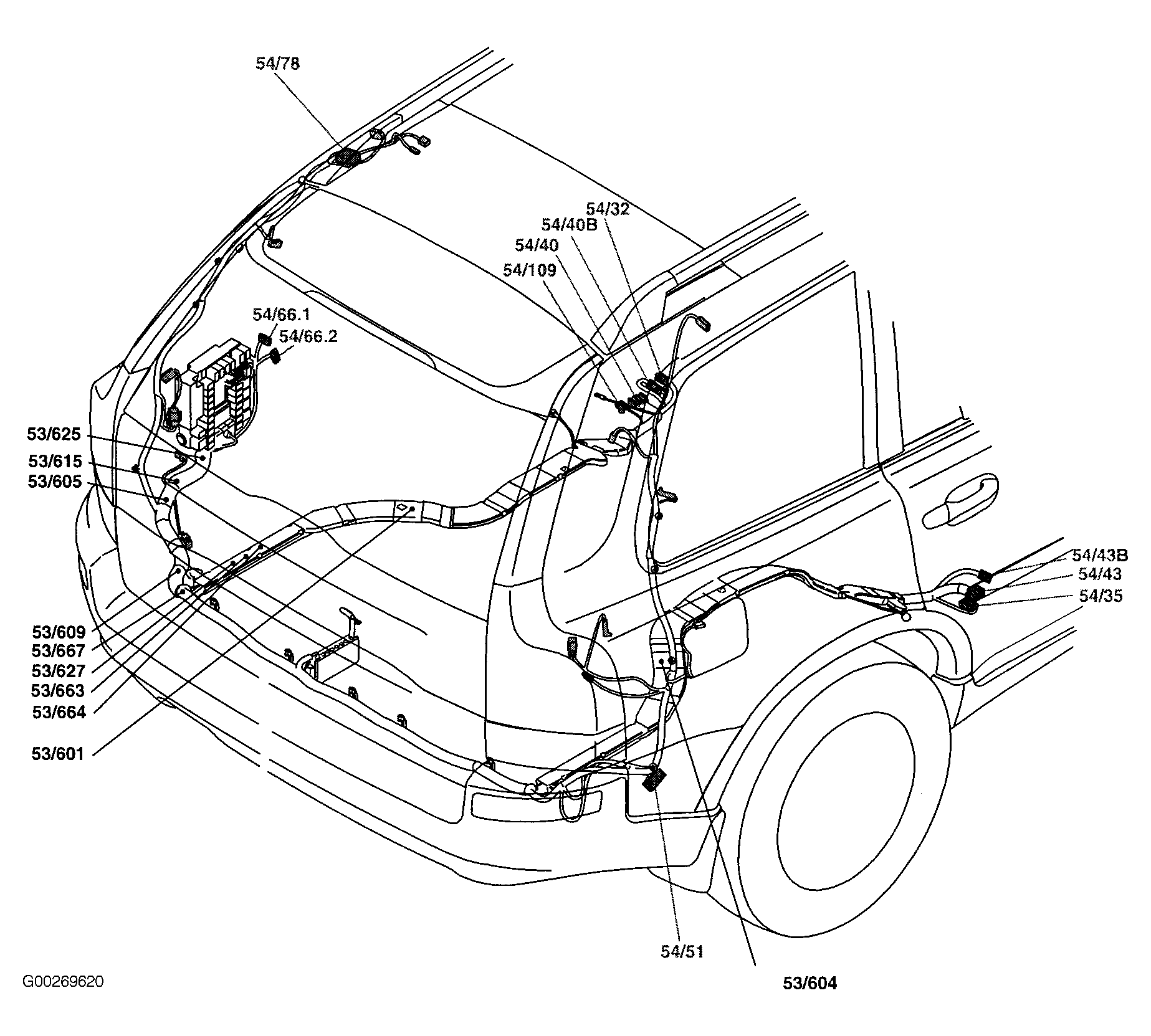

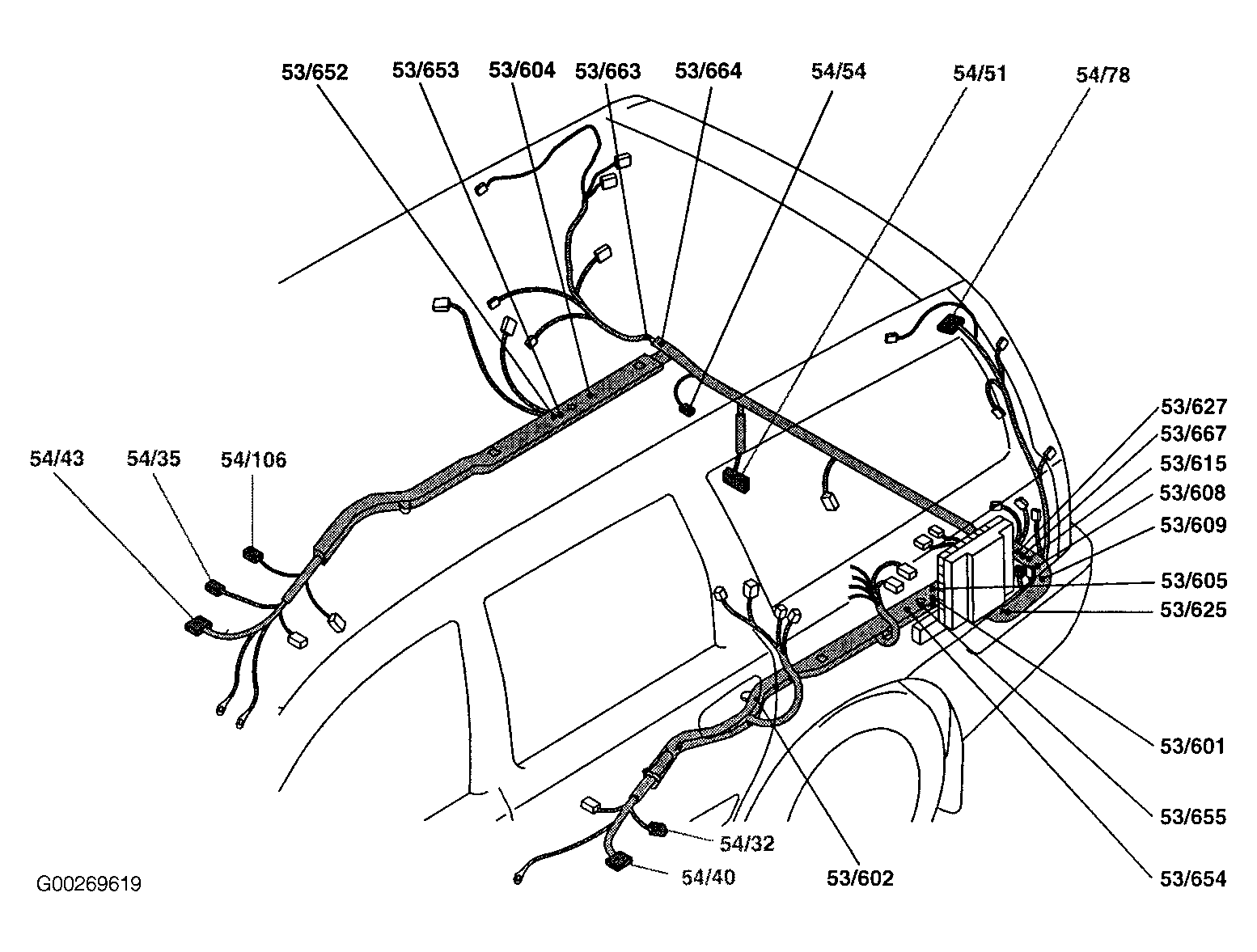

| 53/601 | In cargo compartment harness, at left side of cargo compartment. See Figure. |
| 53/602 | In cargo compartment harness, at left side of cargo compartment. See Figure. |
| 53/604 | In cargo compartment harness, at right rear of cargo compartment. See Figure. |
| 53/605 (Except XC90) | In cargo compartment harness, at right side of cargo compartment. See Figure. |
| 53/605 (XC90) | In cargo compartment harness, at left rear corner of cargo compartment. See Figure. |

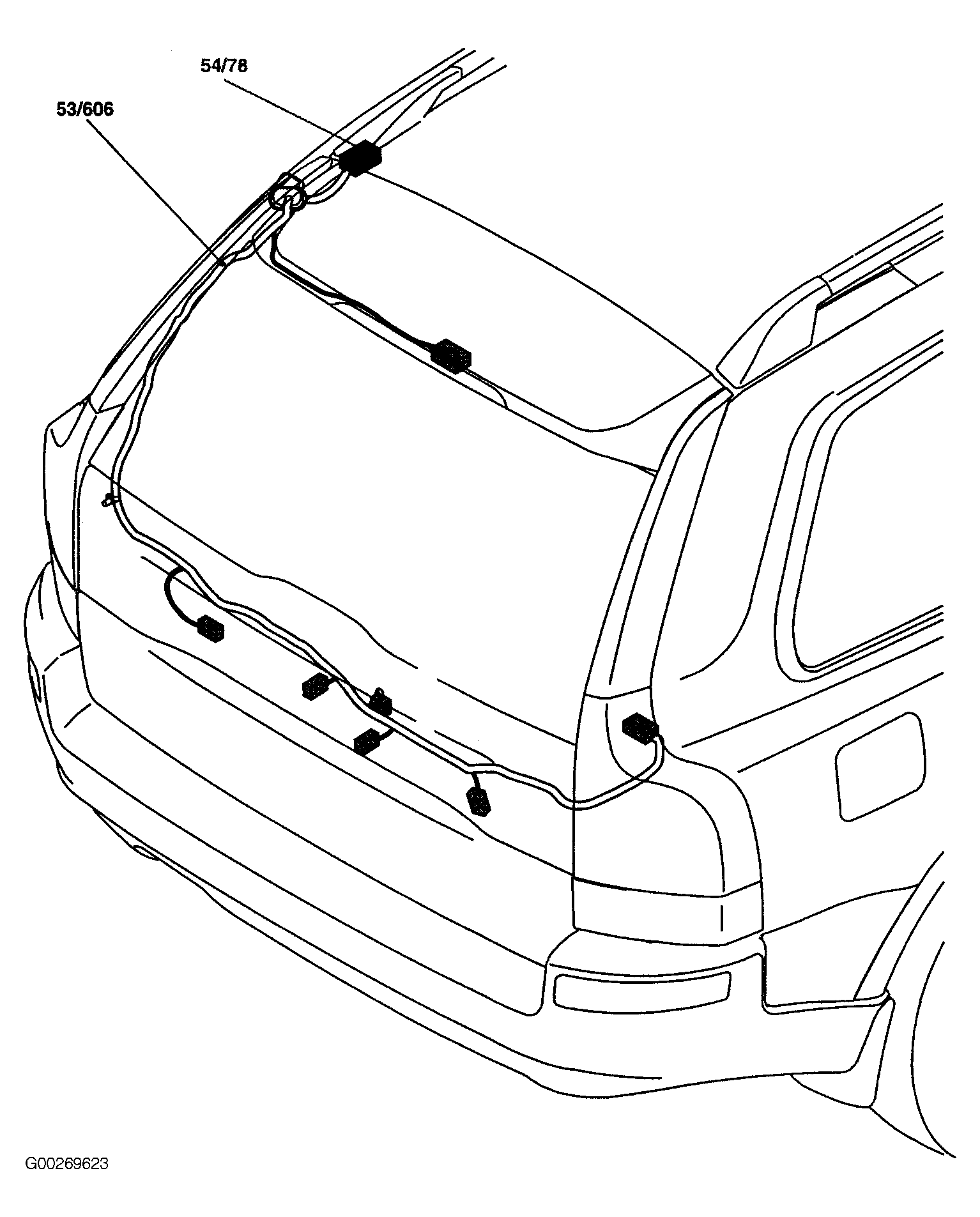

| 53/606 | In tailgate harness, at top left of tailgate. See Figure. |
| 53/608 | In cargo compartment , at left rear corner of cargo compartment. See Figure. |
| 53/609 | In cargo compartment harness, at left rear corner of cargo compartment. See Figure. |
| 53/615 | In cargo compartment harness, at left rear corner of cargo compartment. See Figure. |
| 53/625 | In cargo compartment harness, at left rear corner of cargo compartment. See Figure. |
| 53/627 | In cargo compartment harness, at left rear corner of cargo compartment. See Figure. |
| 53/652 | In cargo compartment harness, at right side of cargo compartment. See Figure. |
| 53/653 | In cargo compartment harness, at right side of cargo compartment. See Figure. |
| 53/654 | In cargo compartment harness, at left side of cargo compartment. See Figure. |
| 53/655 | In cargo compartment harness, at left side of cargo compartment. See Figure. |
| 53/663 | In cargo compartment harness, at right rear corner of cargo compartment. See Figure. |
| 53/664 (Except XC90) | In cargo compartment harness, at right rear corner of cargo compartment. See Figure. |
| 53/664 (XC90) | In cargo compartment harness, at left rear corner of cargo compartment. See Figure. |
| 53/667 | In cargo compartment harness, at left rear corner of cargo compartment. See Figure. |
