Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

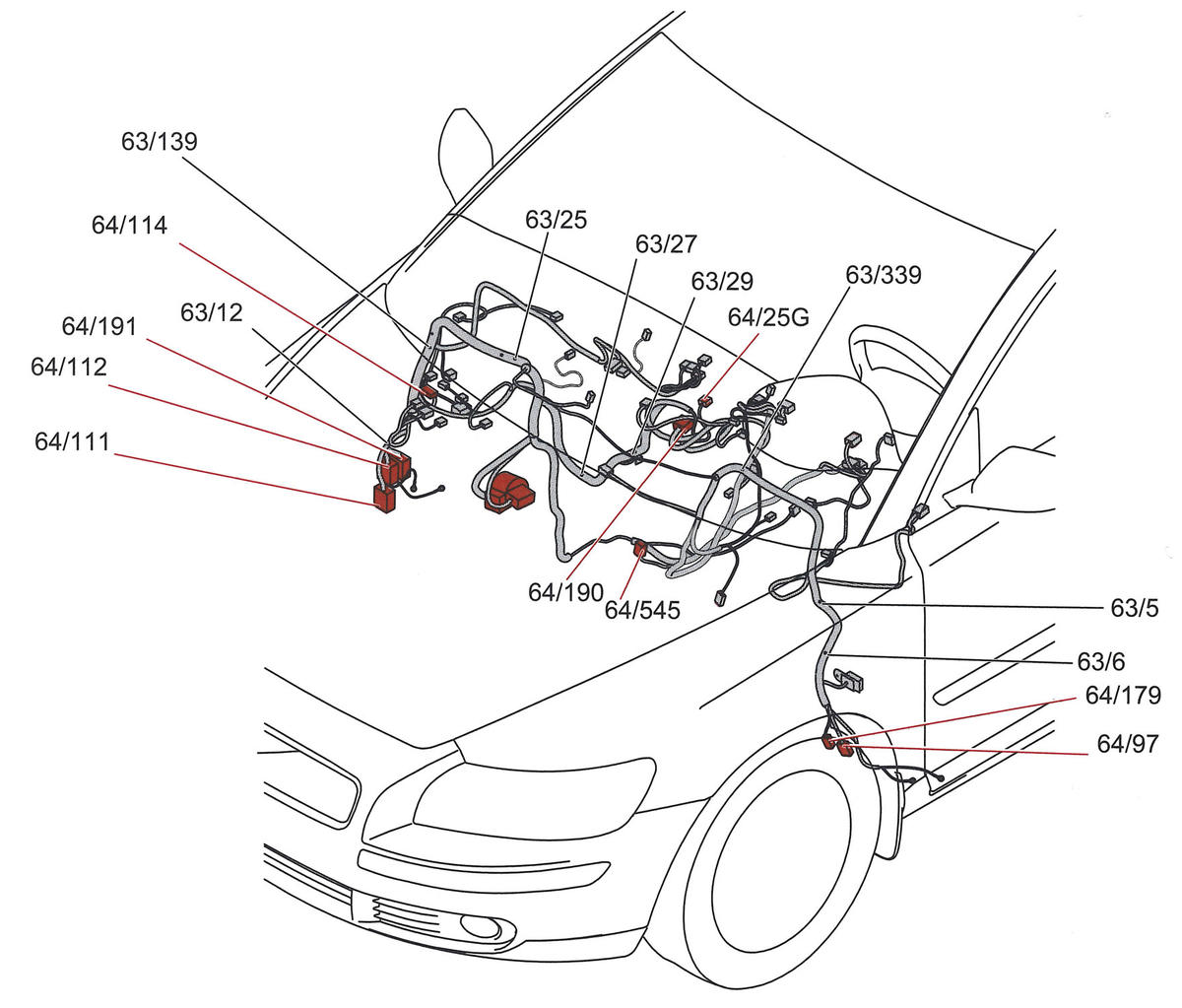

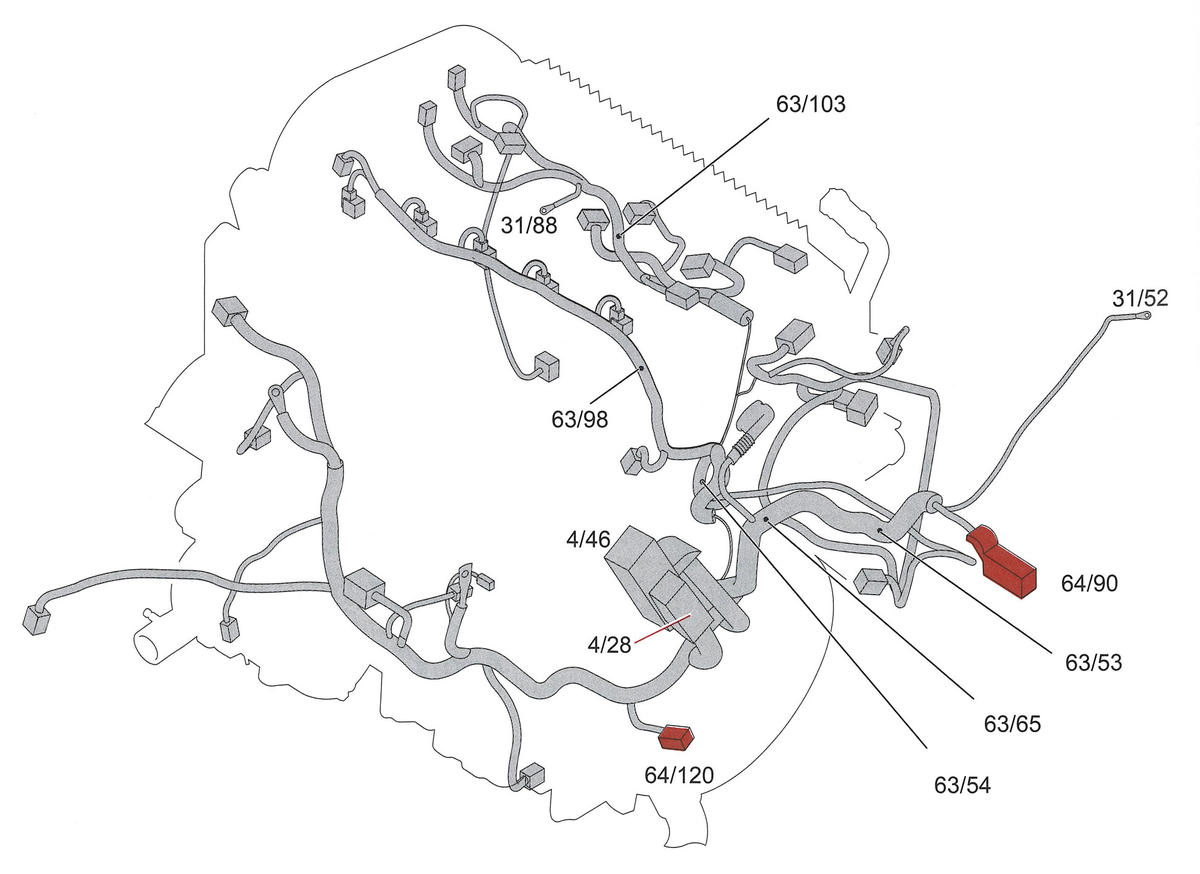

Fig 1: Engine
Courtesy of VOLVO CARS OF NORTH AMERICA.

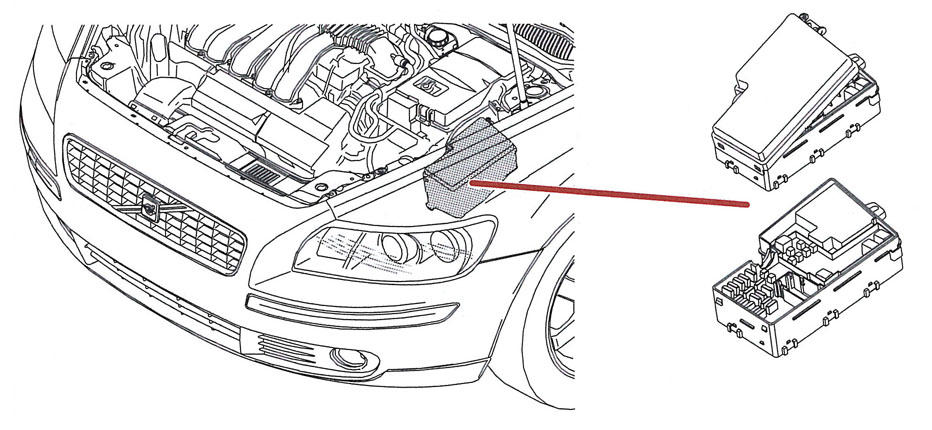

Fig 2: Engine Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 3: Dash
Courtesy of VOLVO CARS OF NORTH AMERICA.

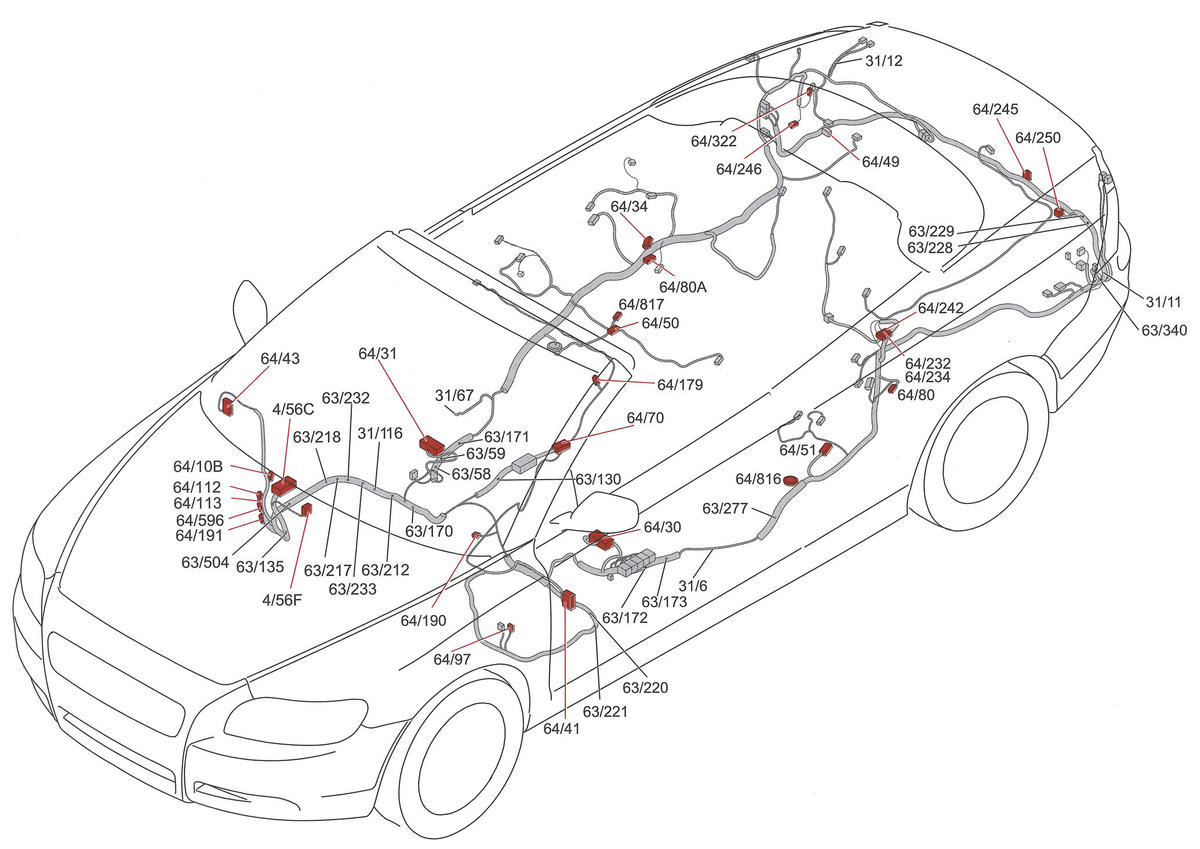

Fig 4: Vehicle Overview
Courtesy of VOLVO CARS OF NORTH AMERICA.

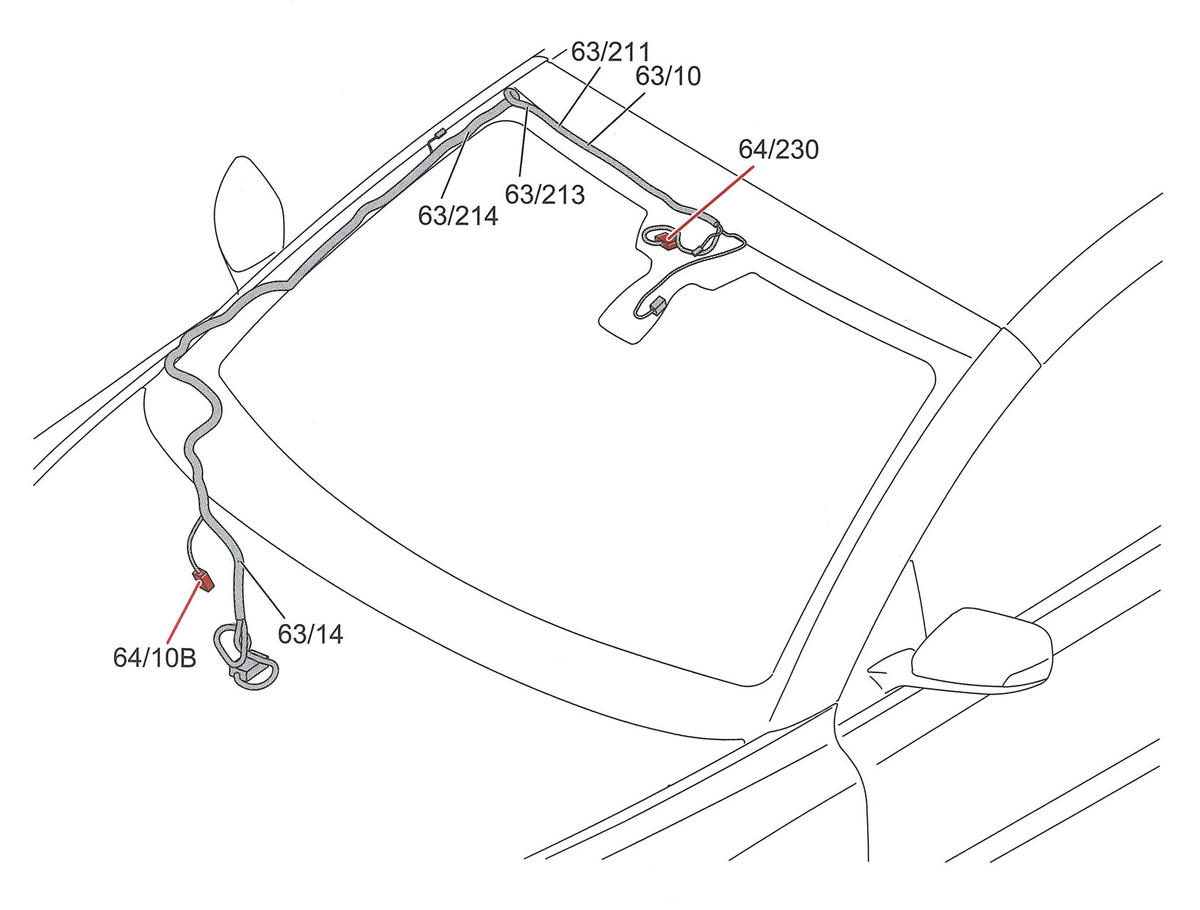

Fig 5: Front Of Roof
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 6: Under Center Of Vehicle
Courtesy of VOLVO CARS OF NORTH AMERICA.

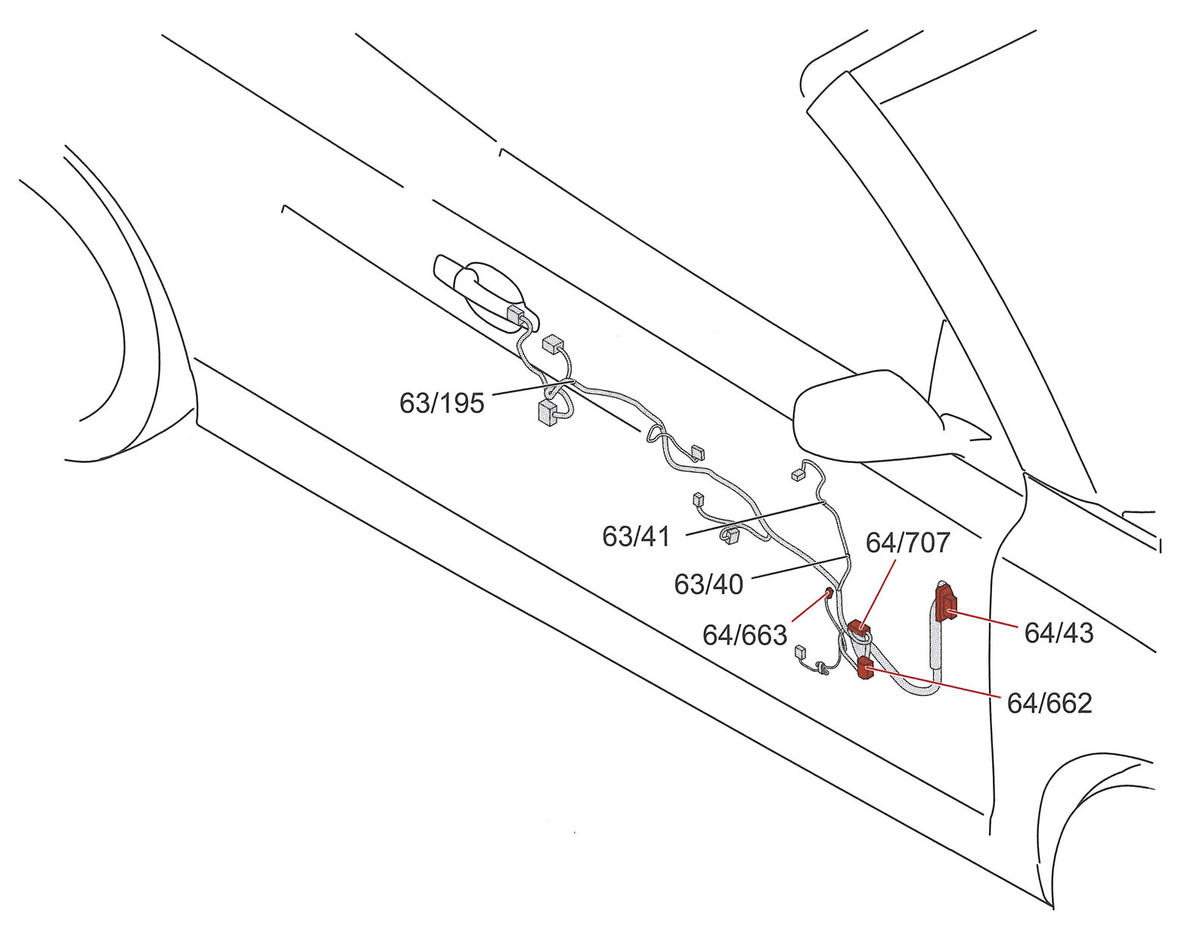

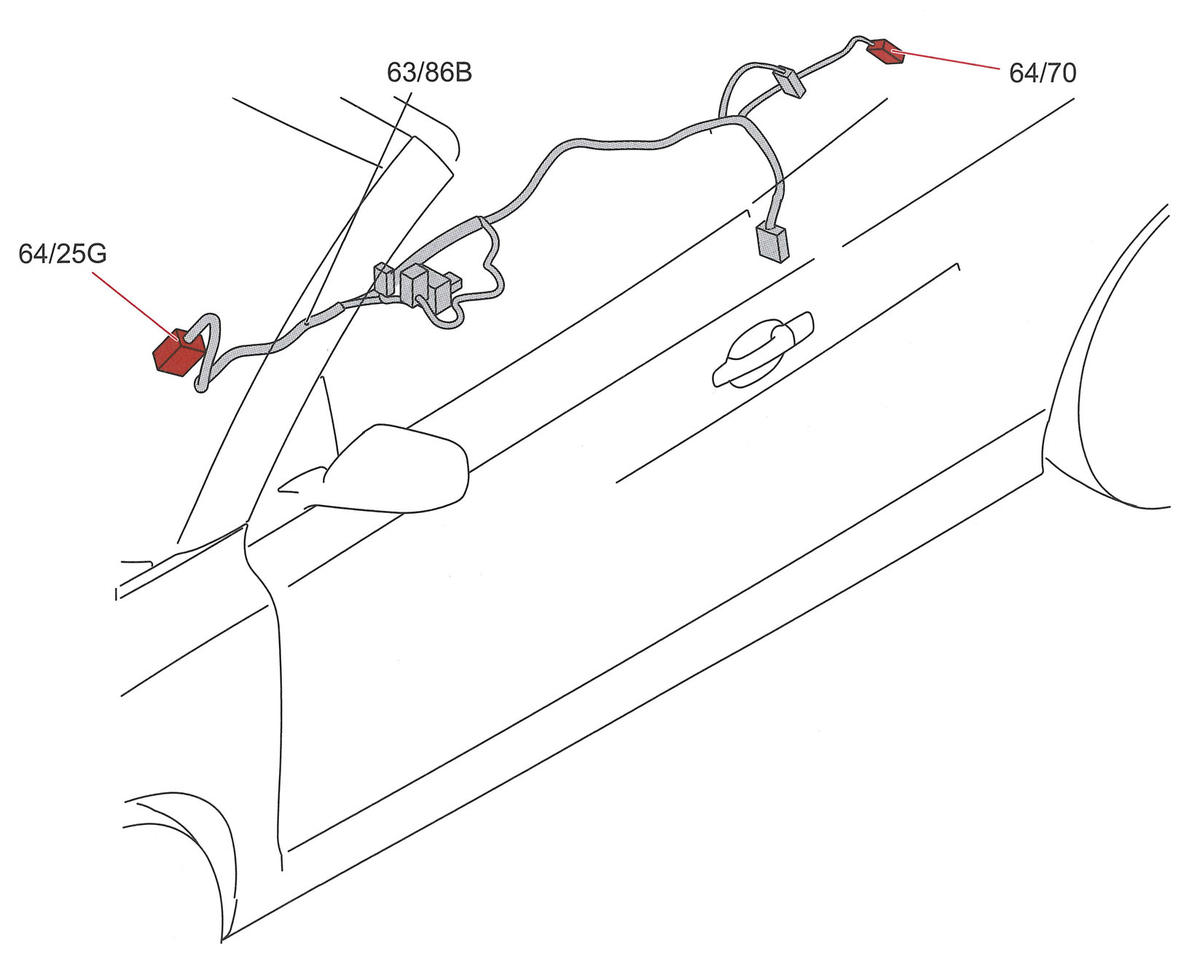

Fig 7: Driver's Door
Courtesy of VOLVO CARS OF NORTH AMERICA.

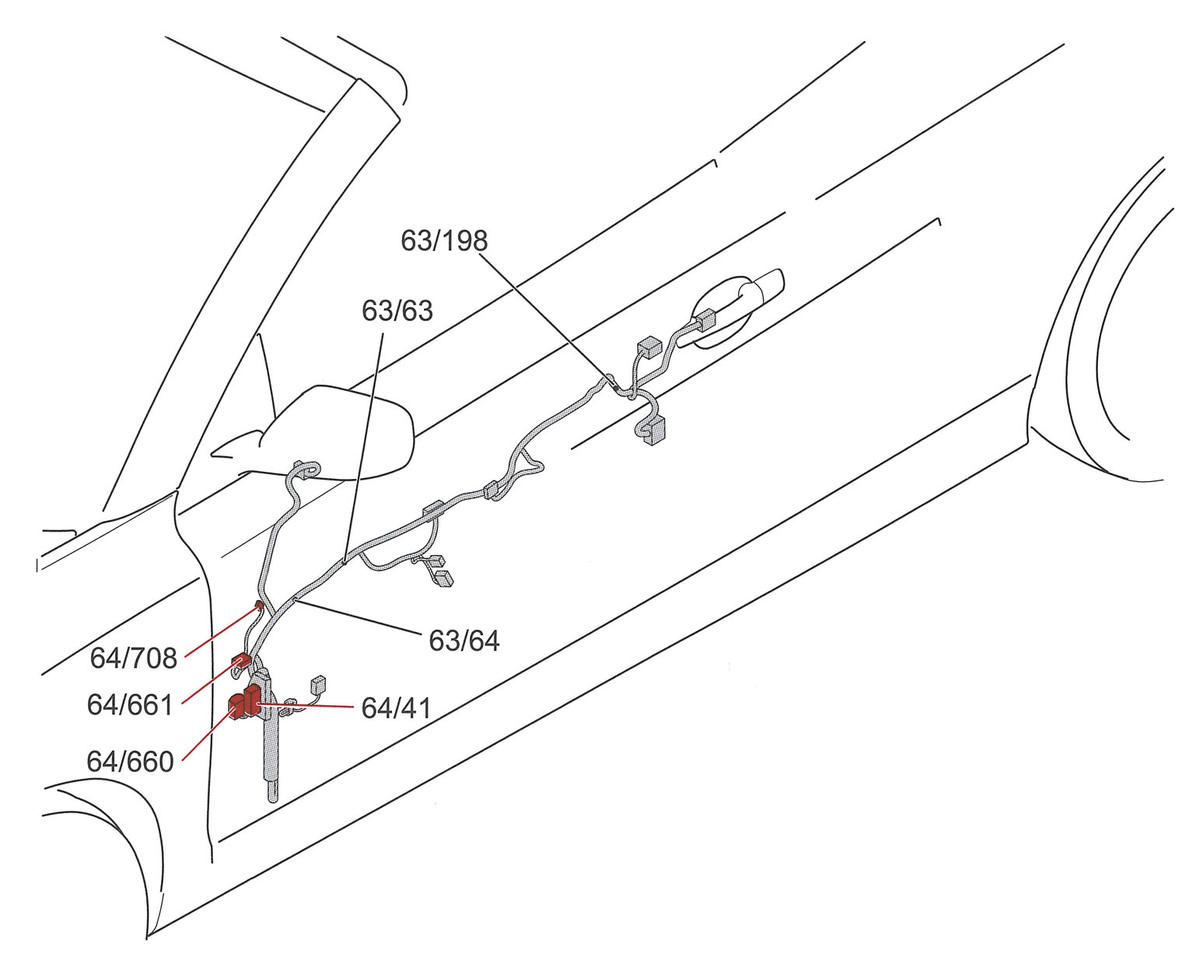

Fig 8: Passenger's Door
Courtesy of VOLVO CARS OF NORTH AMERICA.

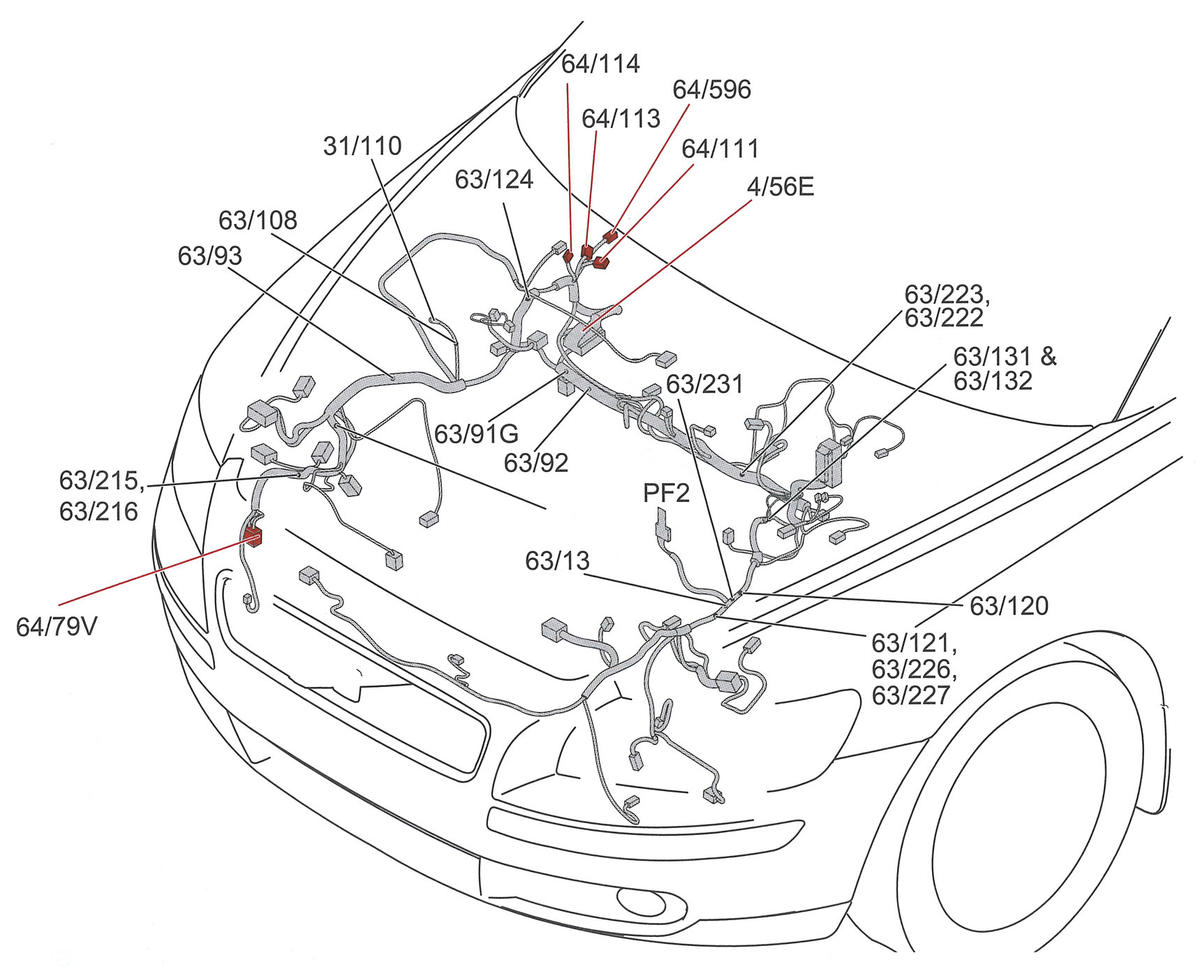

Fig 9: Engine Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.

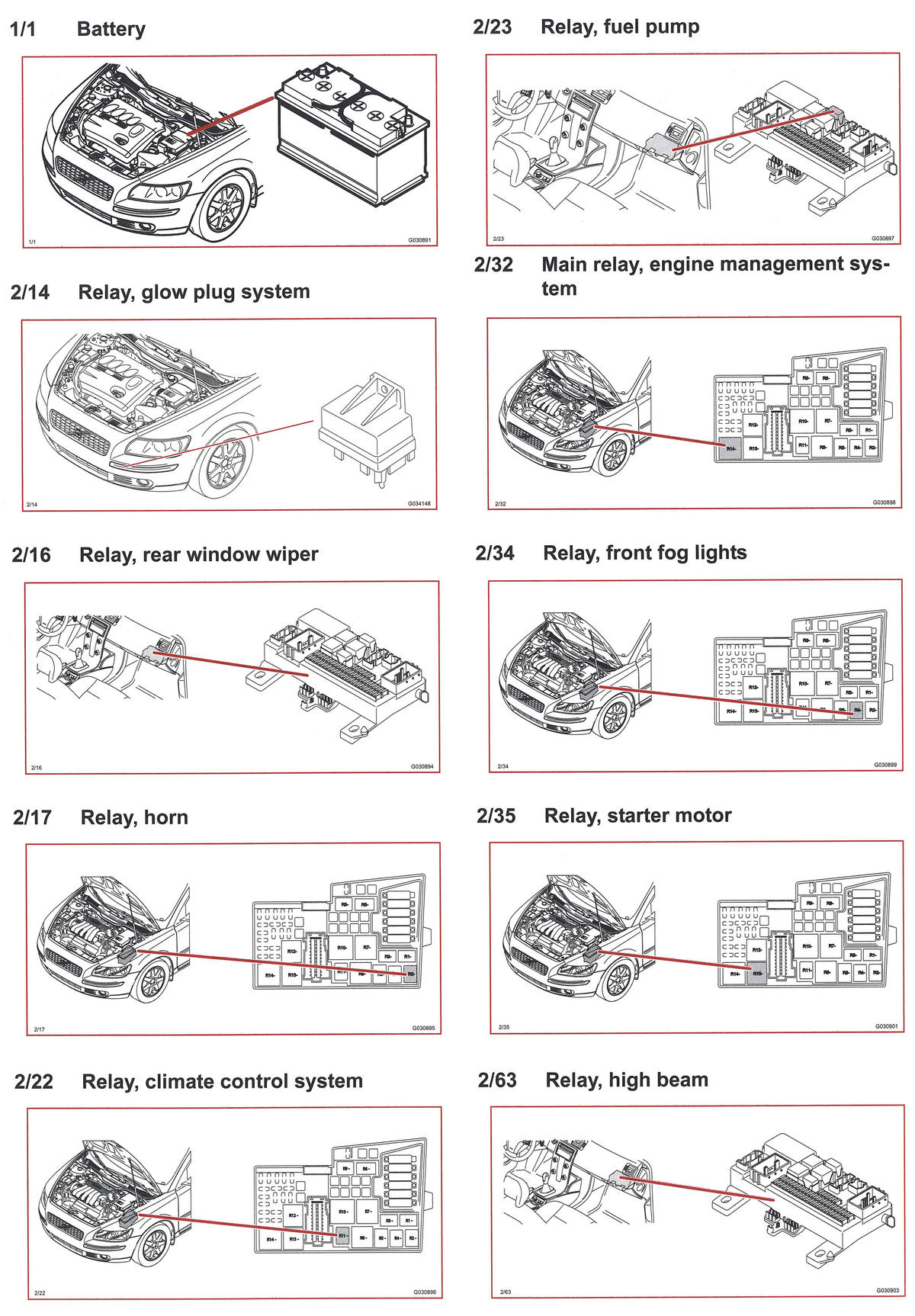

Fig 10: Components 1/1 To 2/63
Courtesy of VOLVO CARS OF NORTH AMERICA.

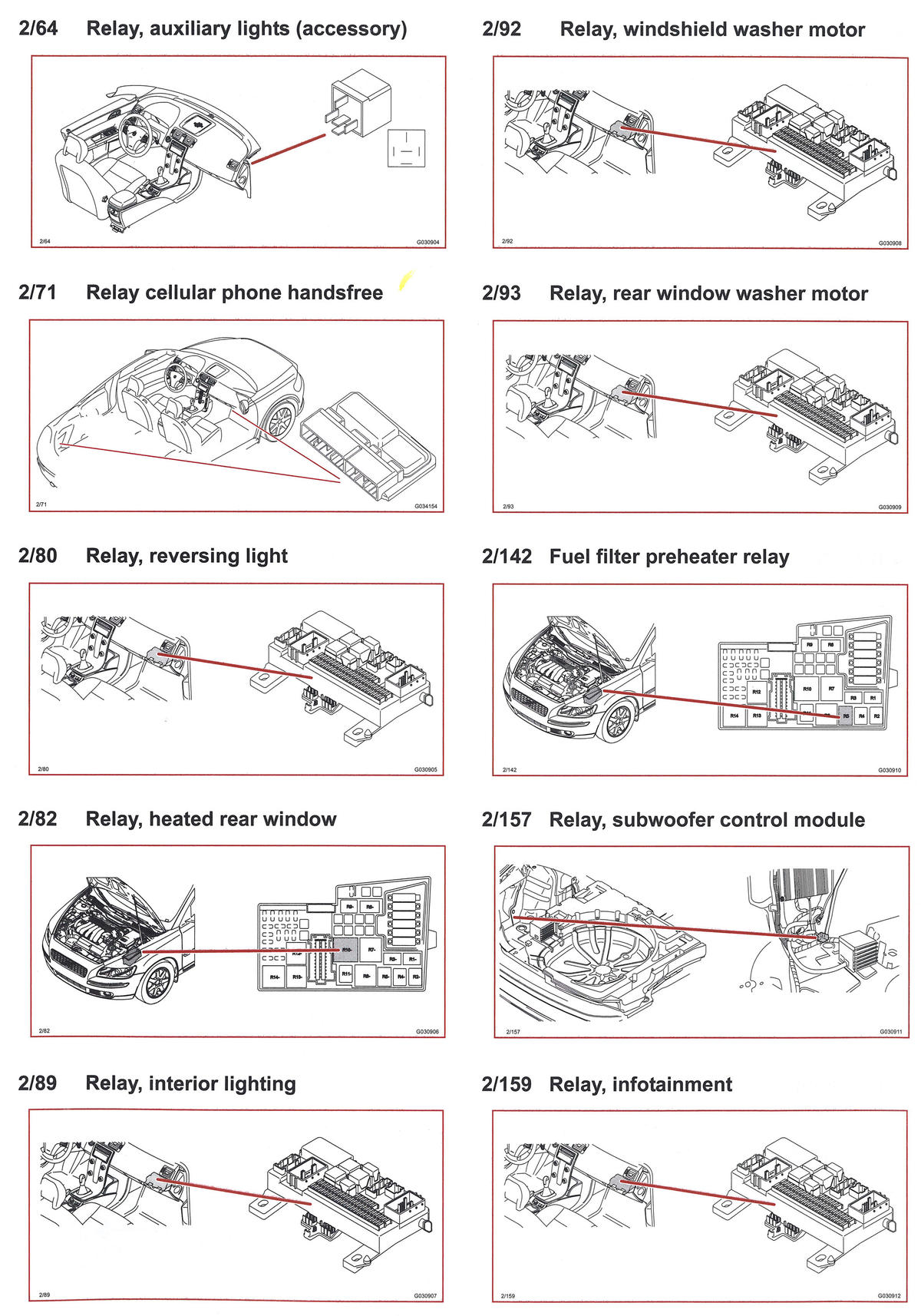

Fig 11: Components 2/64 To 2/159
Courtesy of VOLVO CARS OF NORTH AMERICA.

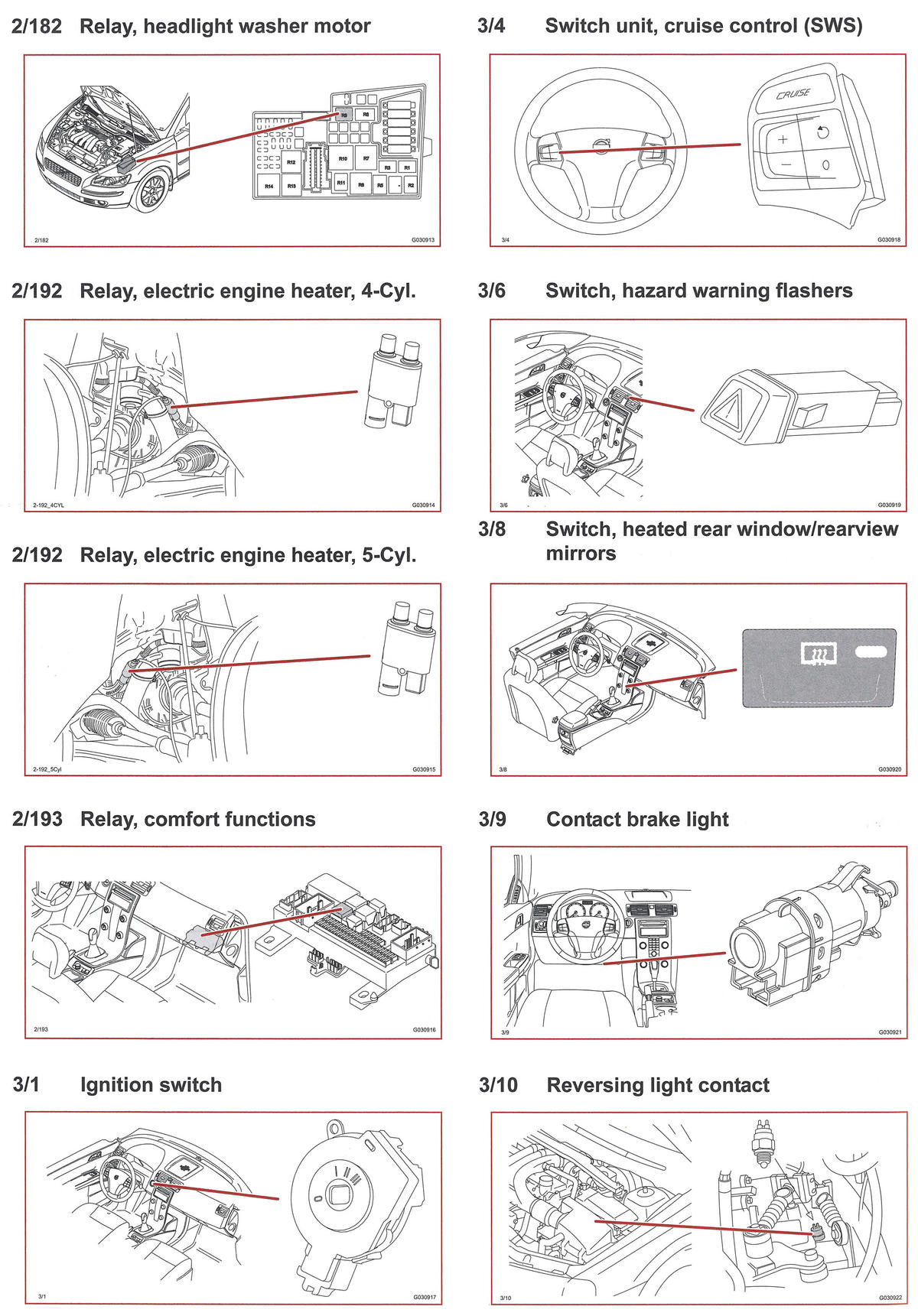

Fig 12: Components 2/182 To 3/10
Courtesy of VOLVO CARS OF NORTH AMERICA.

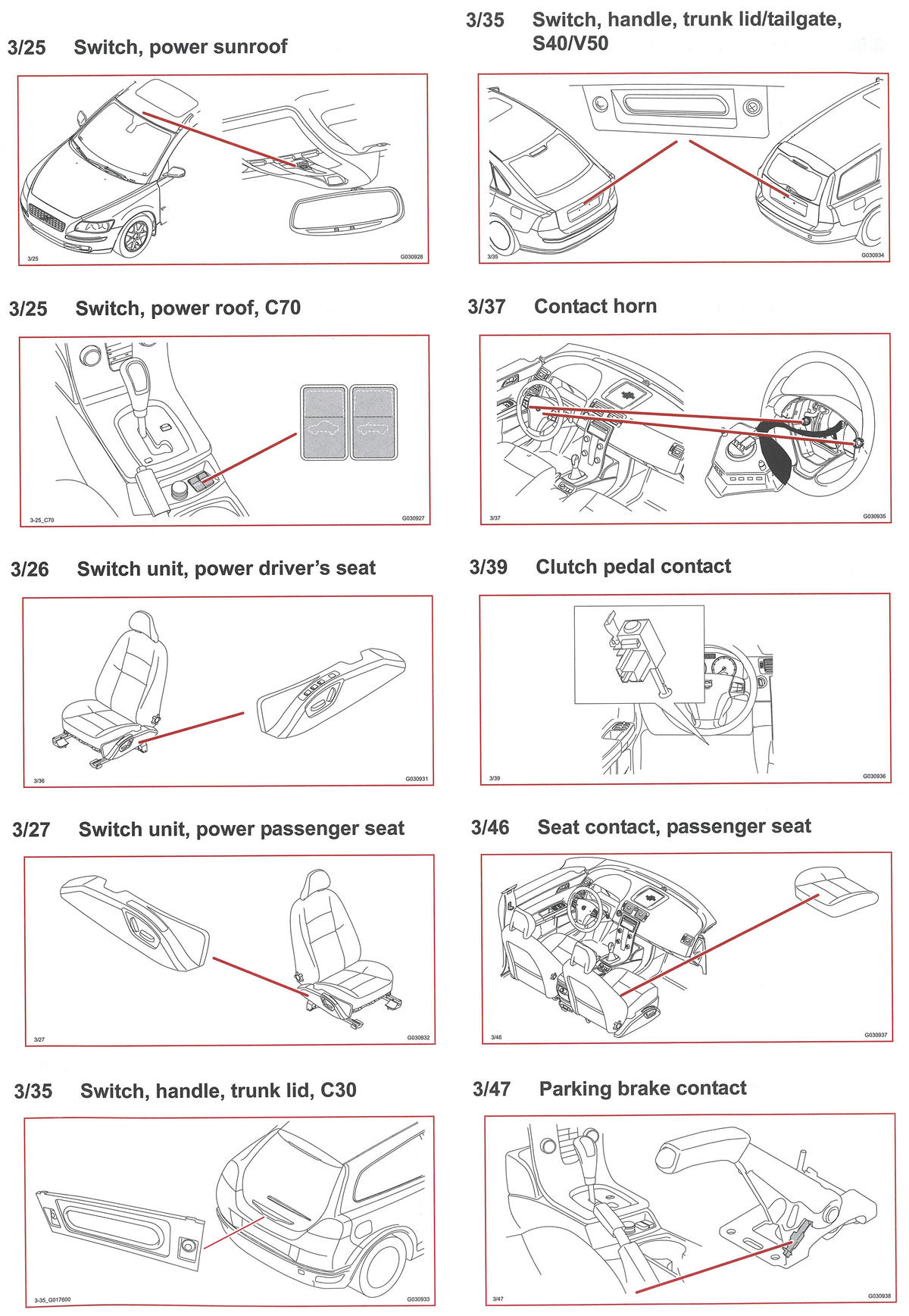

Fig 13: Components 3/25 To 3/47
Courtesy of VOLVO CARS OF NORTH AMERICA.

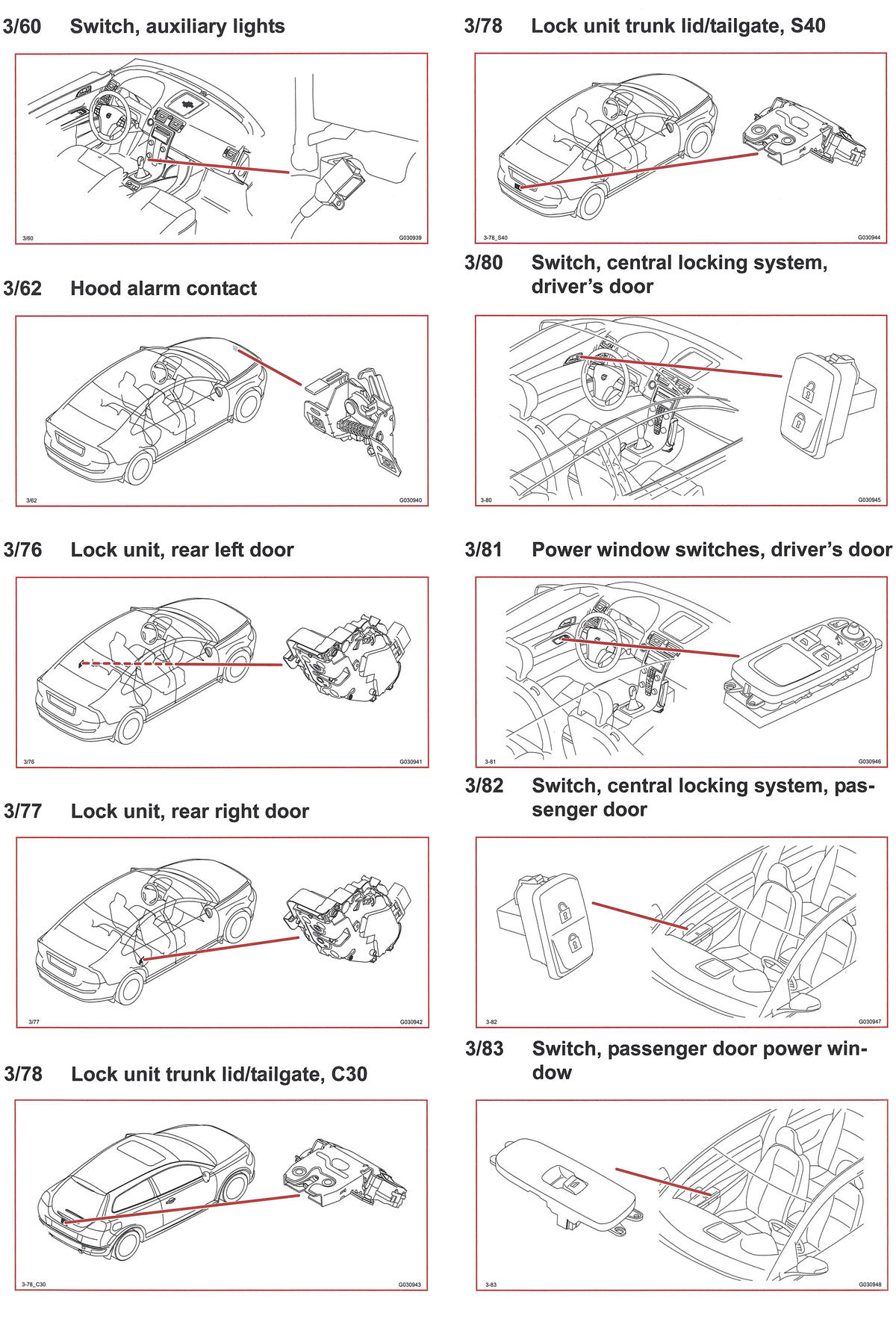

Fig 14: Components 3/60 To 3/83
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 15: Components 3/85 To 3/126
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 16: Components 3/127 To 3/254
Courtesy of VOLVO CARS OF NORTH AMERICA.

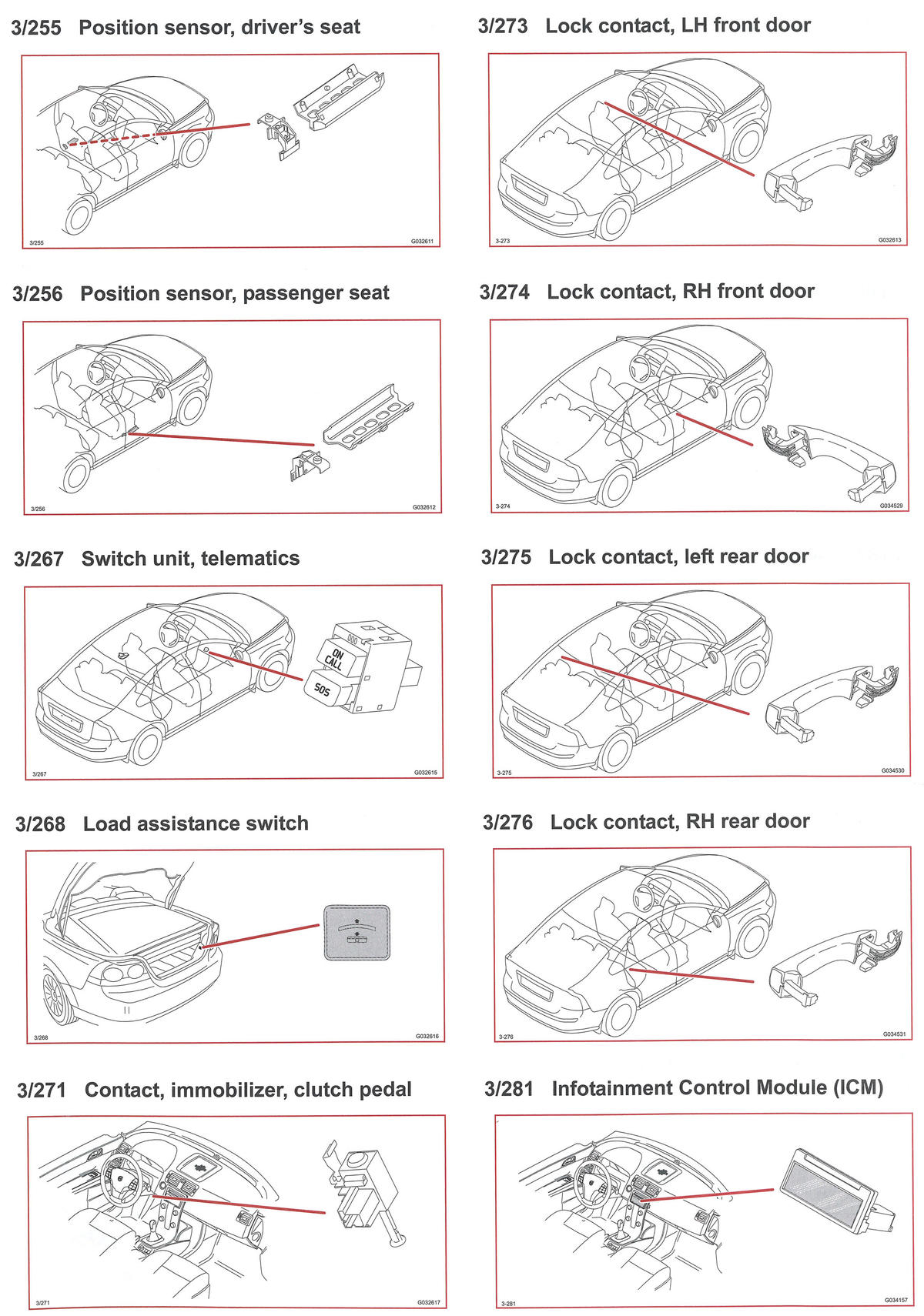

Fig 17: Components 3/255 To 3/281
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 18: Components 3/286 To 4/31
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 19: Components 4/33 To 4/52
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 20: Components 4/56 To 4/93
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 21: Components 4/102 To 4/124
Courtesy of VOLVO CARS OF NORTH AMERICA.

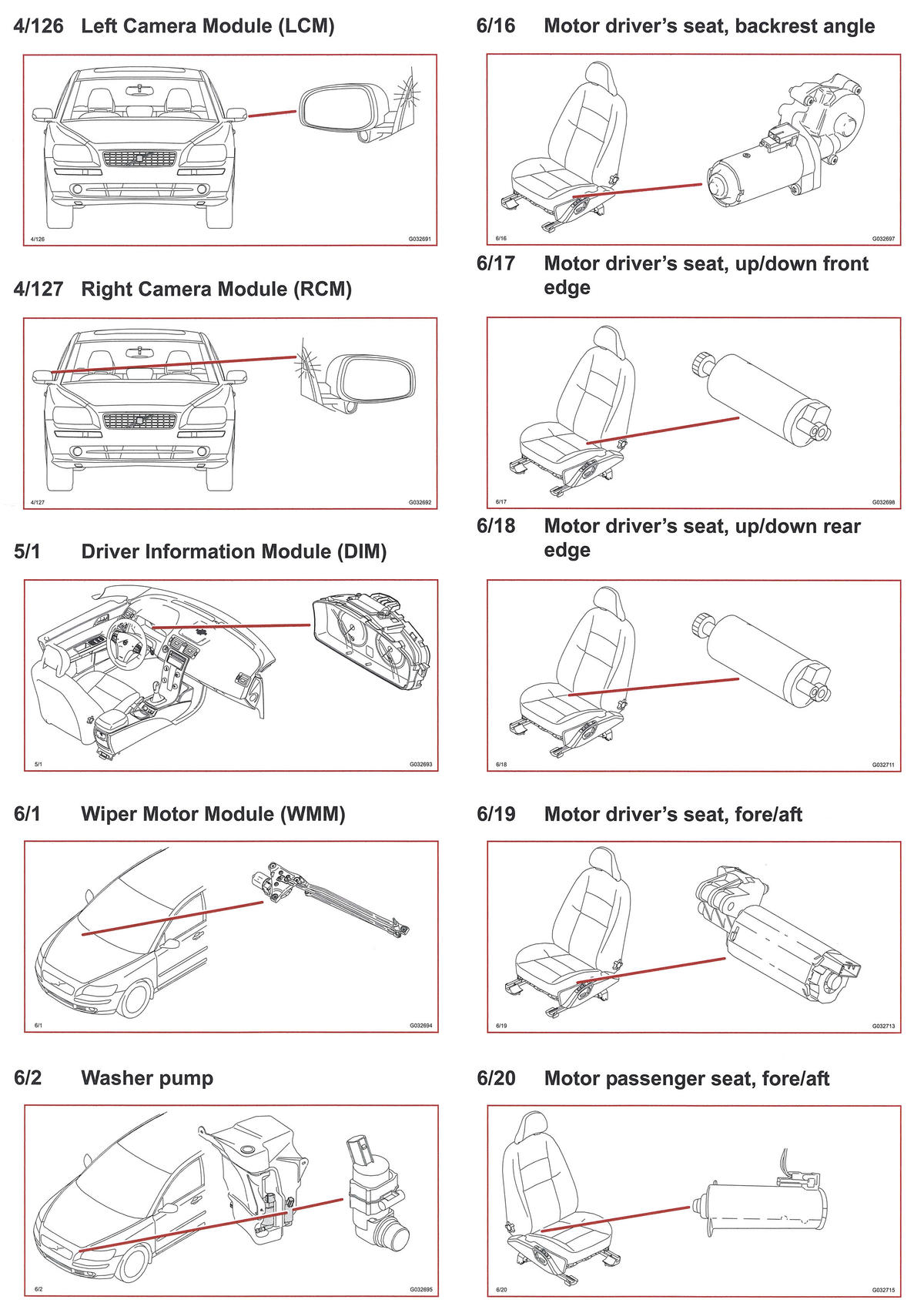

Fig 22: Components 4/126 To 6/20
Courtesy of VOLVO CARS OF NORTH AMERICA.

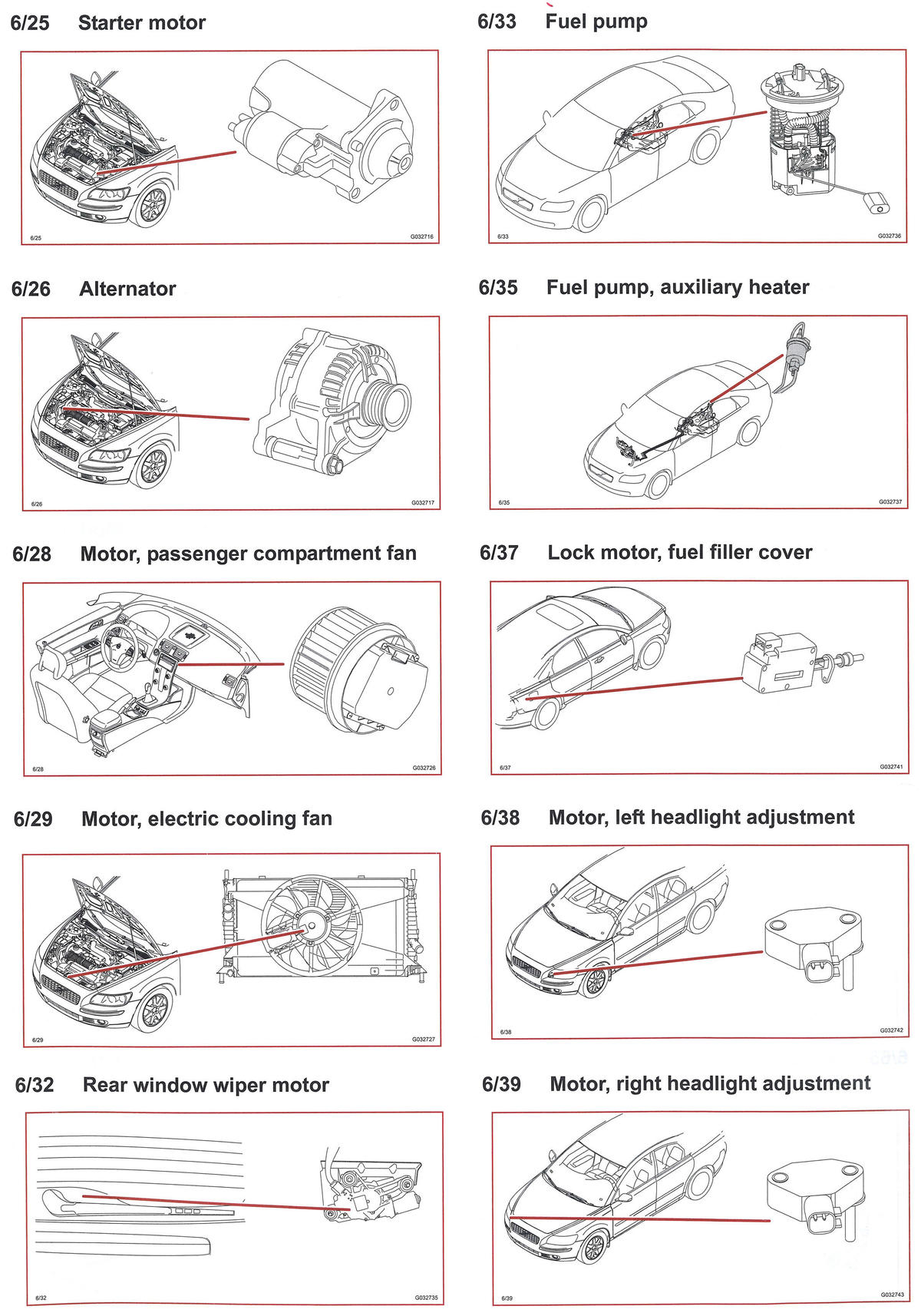

Fig 23: Components 6/25 To 6/39
Courtesy of VOLVO CARS OF NORTH AMERICA.

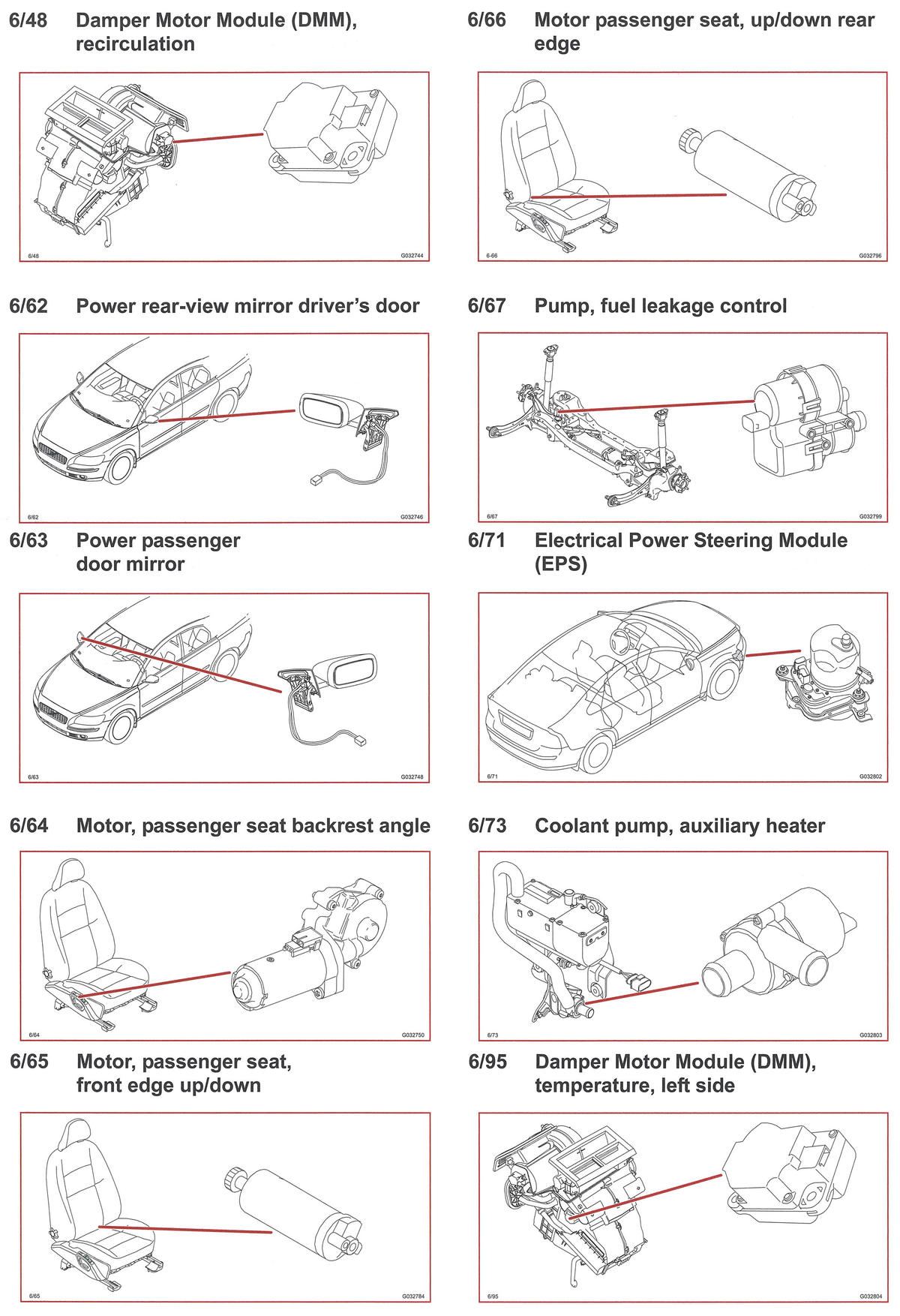

Fig 24: Components 6/48 To 6/95
Courtesy of VOLVO CARS OF NORTH AMERICA.

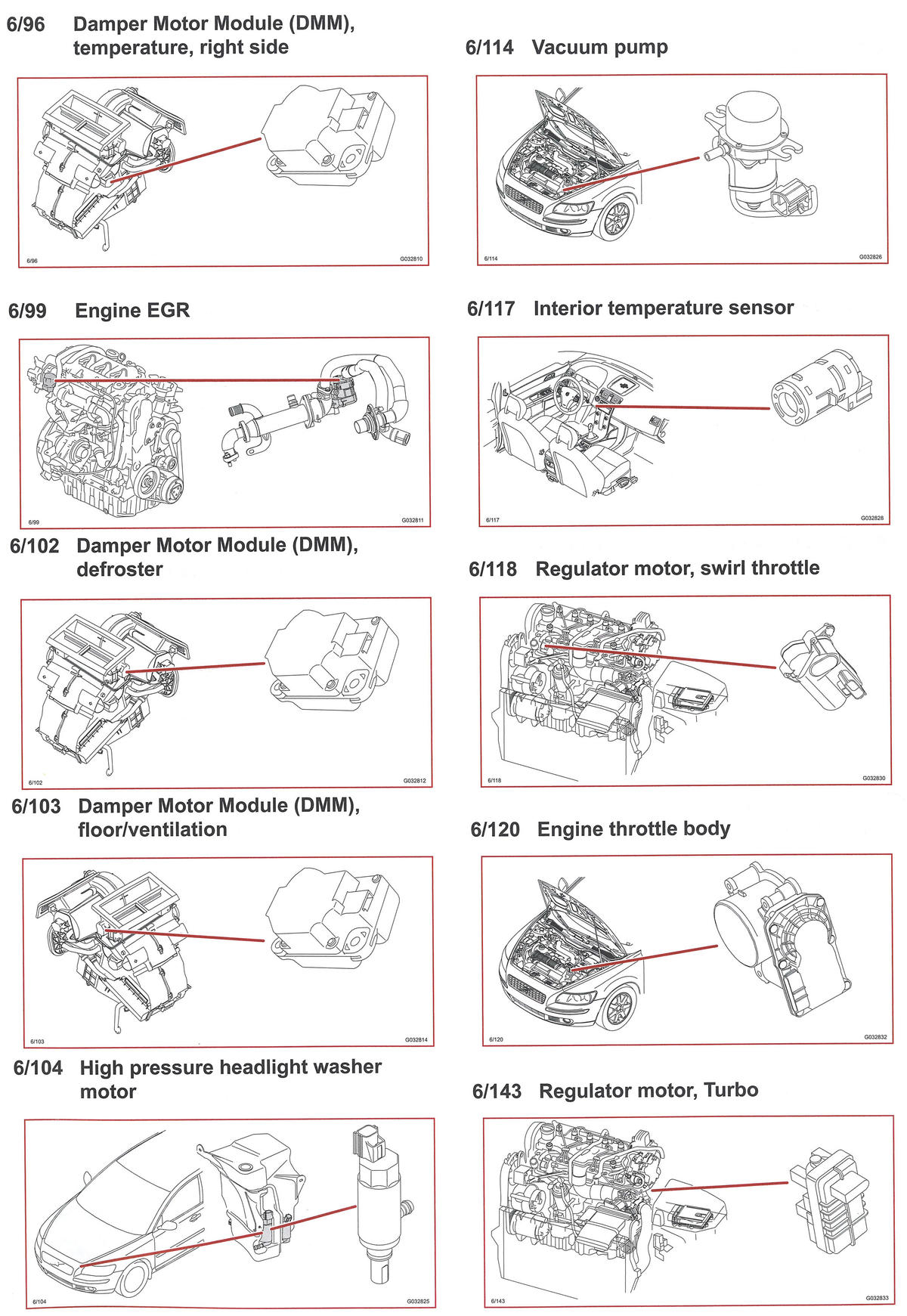

Fig 25: Components 6/96 To 6/143
Courtesy of VOLVO CARS OF NORTH AMERICA.

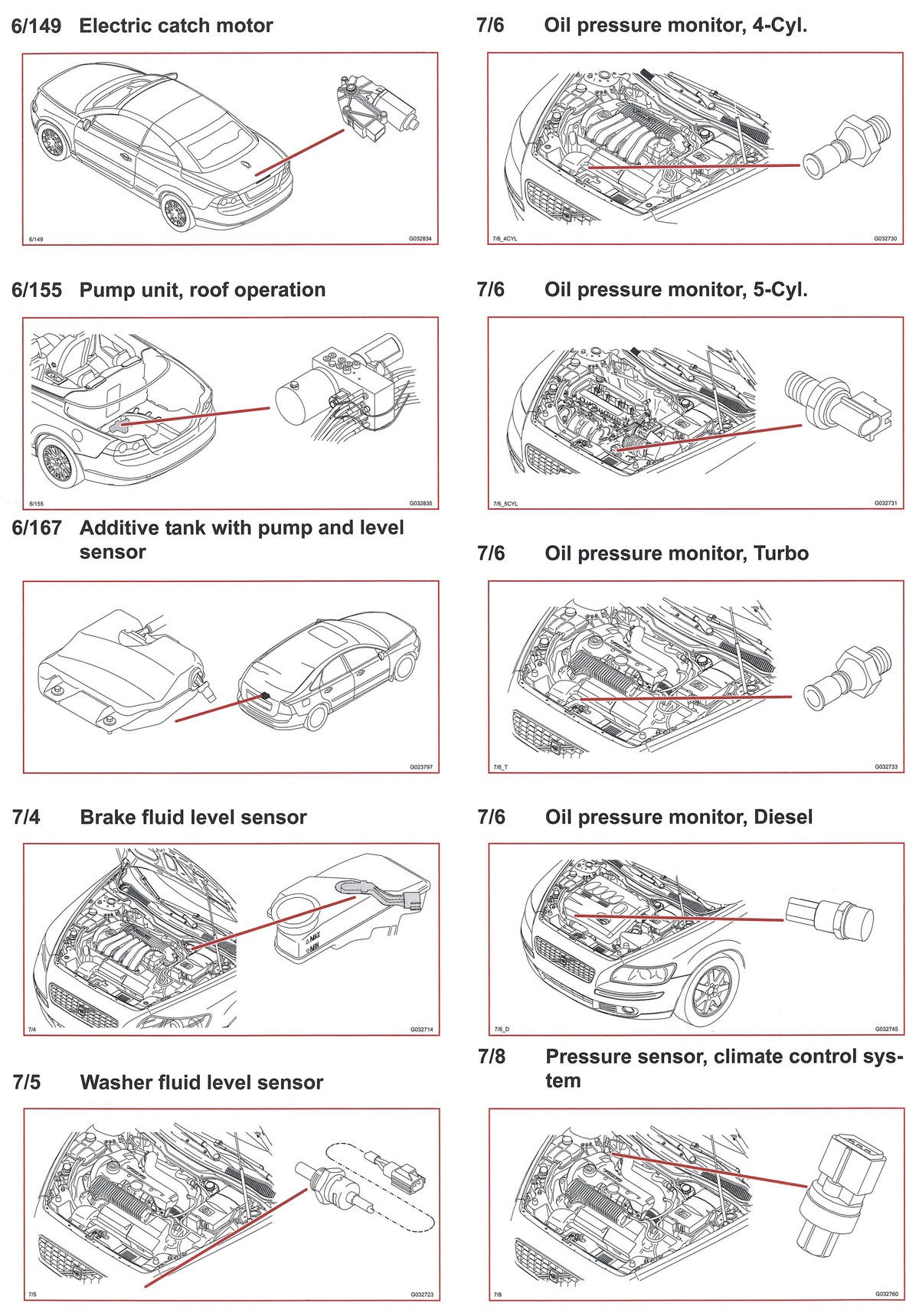

Fig 26: Components 6/149 To 7/8
Courtesy of VOLVO CARS OF NORTH AMERICA.

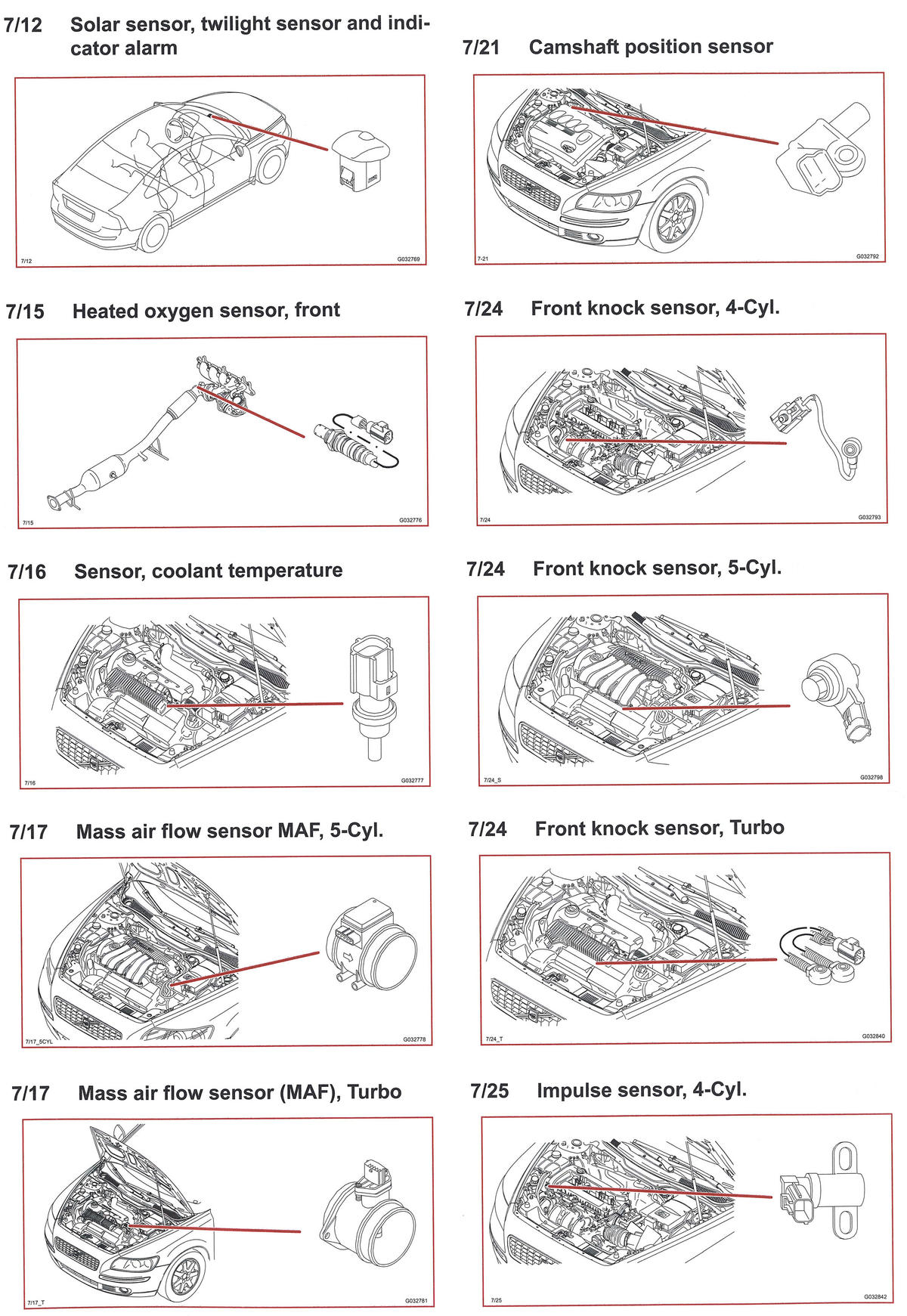

Fig 27: Components 7/12 To 7/25
Courtesy of VOLVO CARS OF NORTH AMERICA.

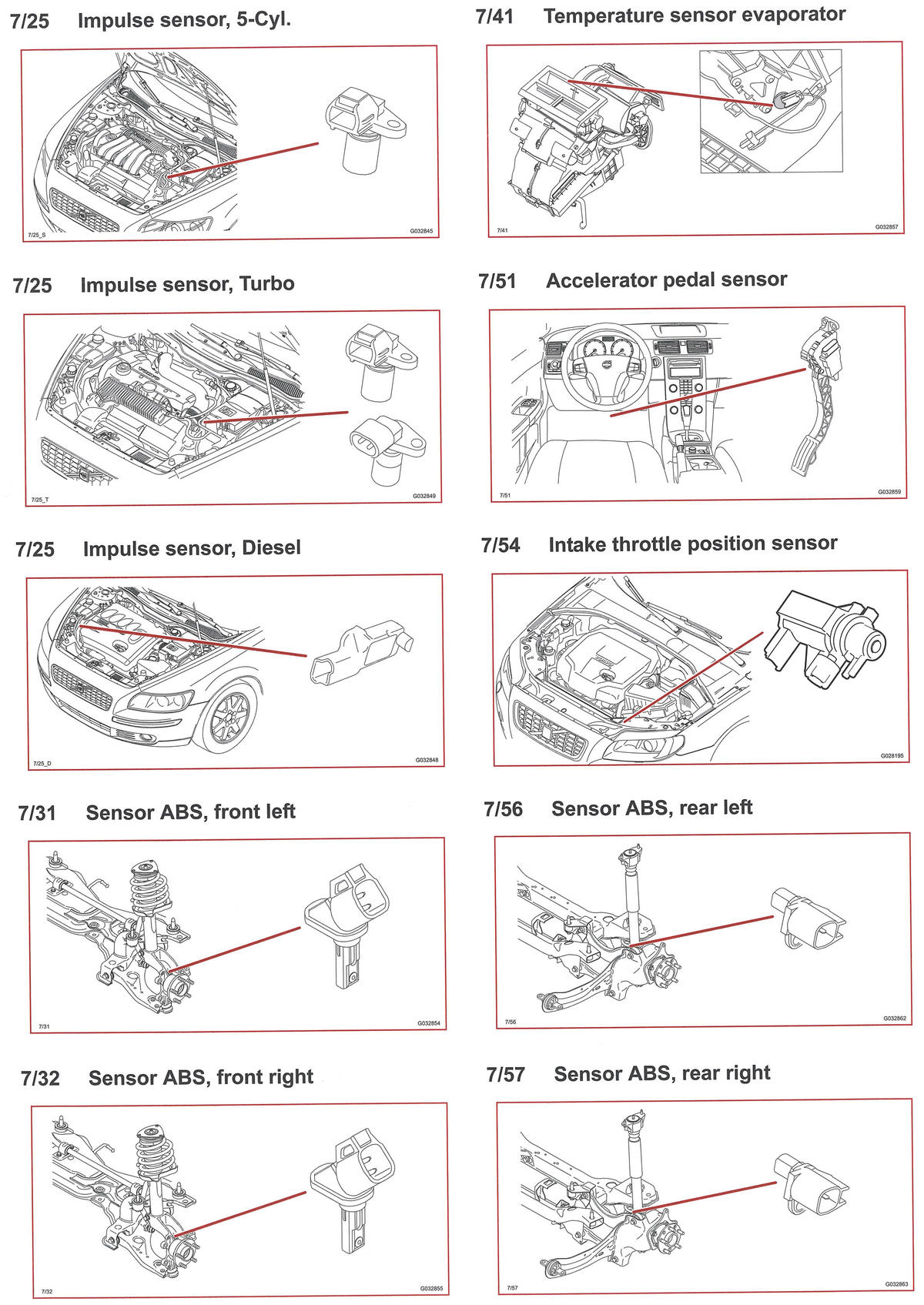

Fig 28: Components 7/25 To 7/57
Courtesy of VOLVO CARS OF NORTH AMERICA.

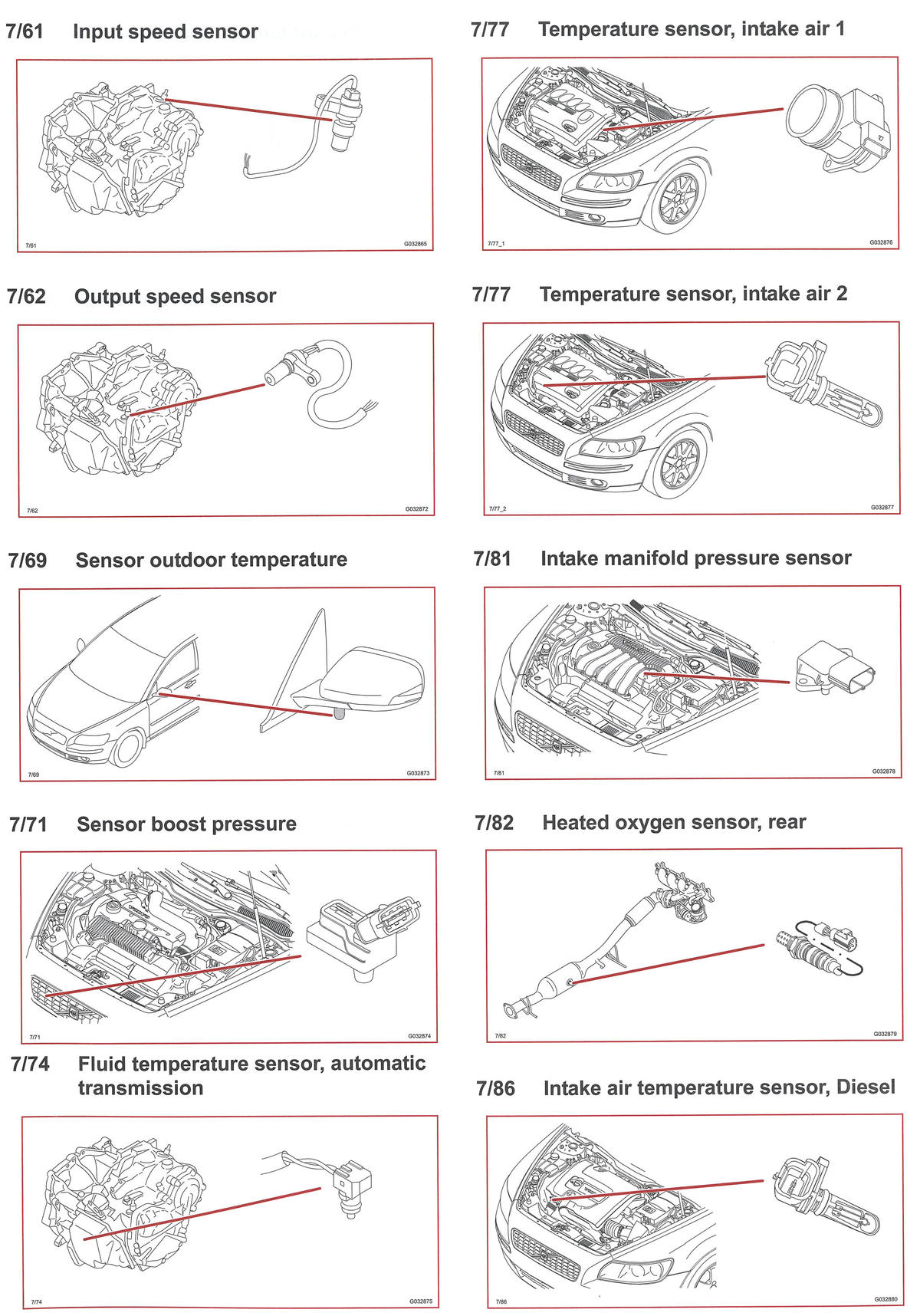

Fig 29: Components 7/61 To 7/86
Courtesy of VOLVO CARS OF NORTH AMERICA.

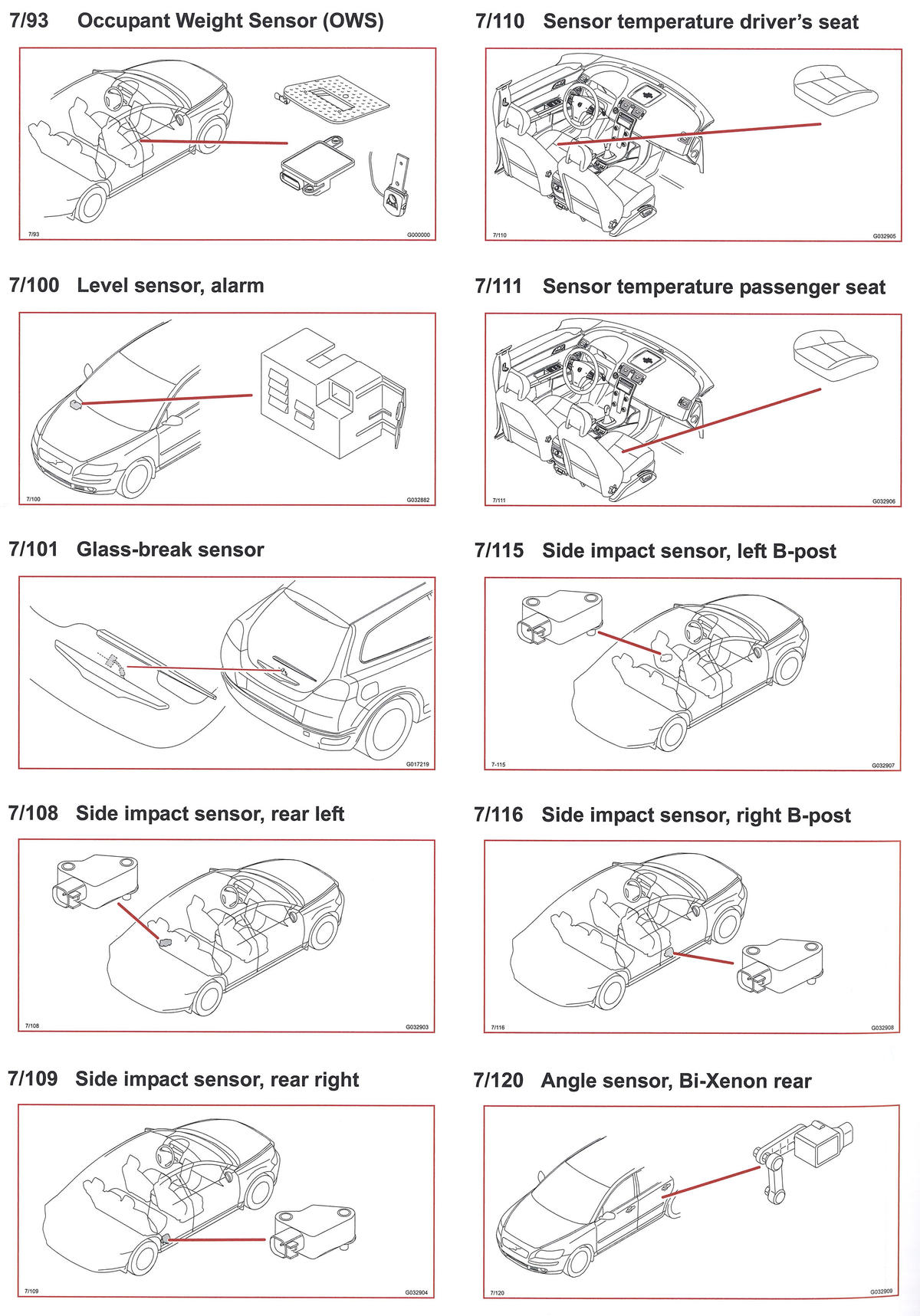

Fig 30: Components 7/93 To 7/120
Courtesy of VOLVO CARS OF NORTH AMERICA.

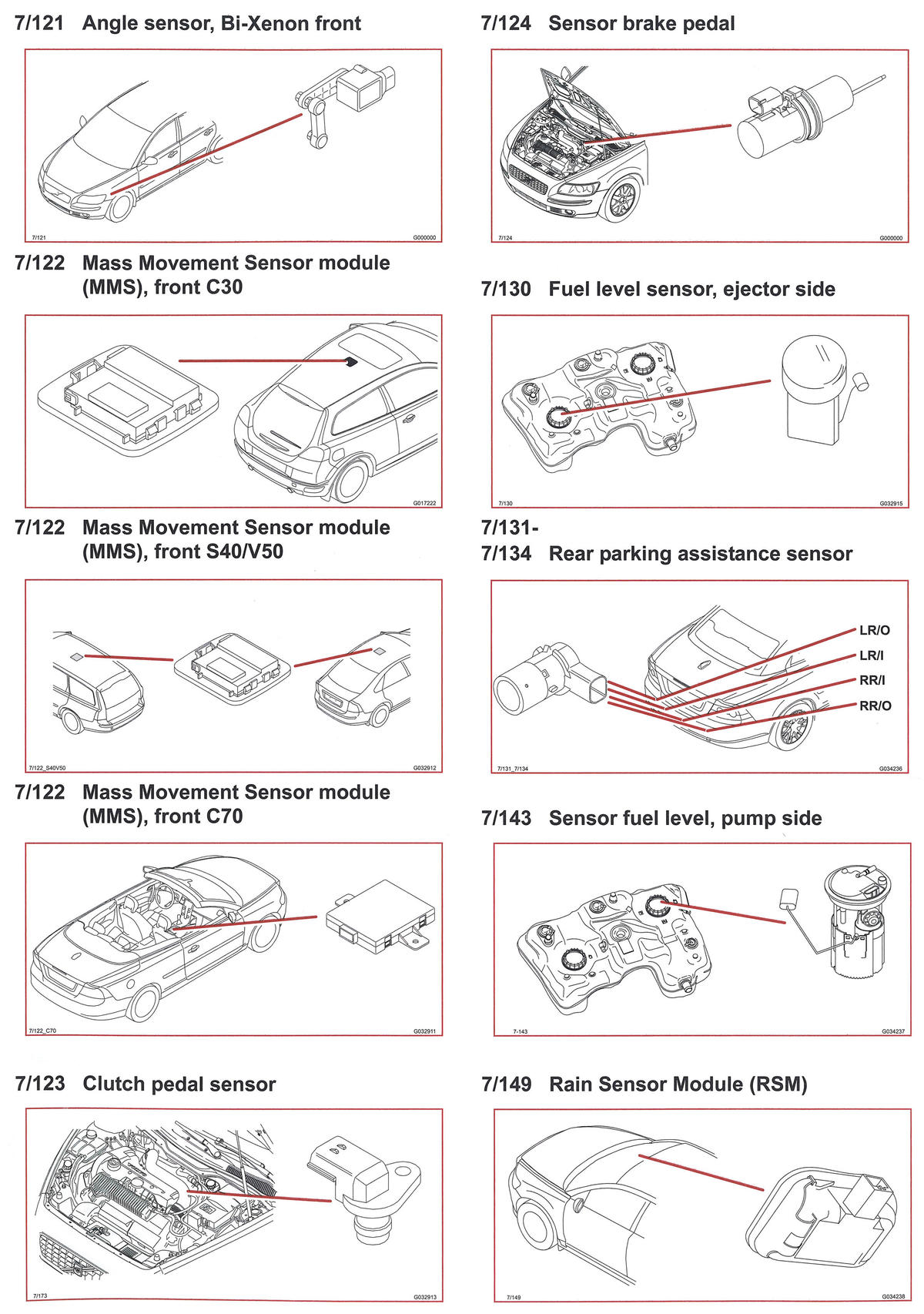

Fig 31: Components 7/121 To 7/149
Courtesy of VOLVO CARS OF NORTH AMERICA.

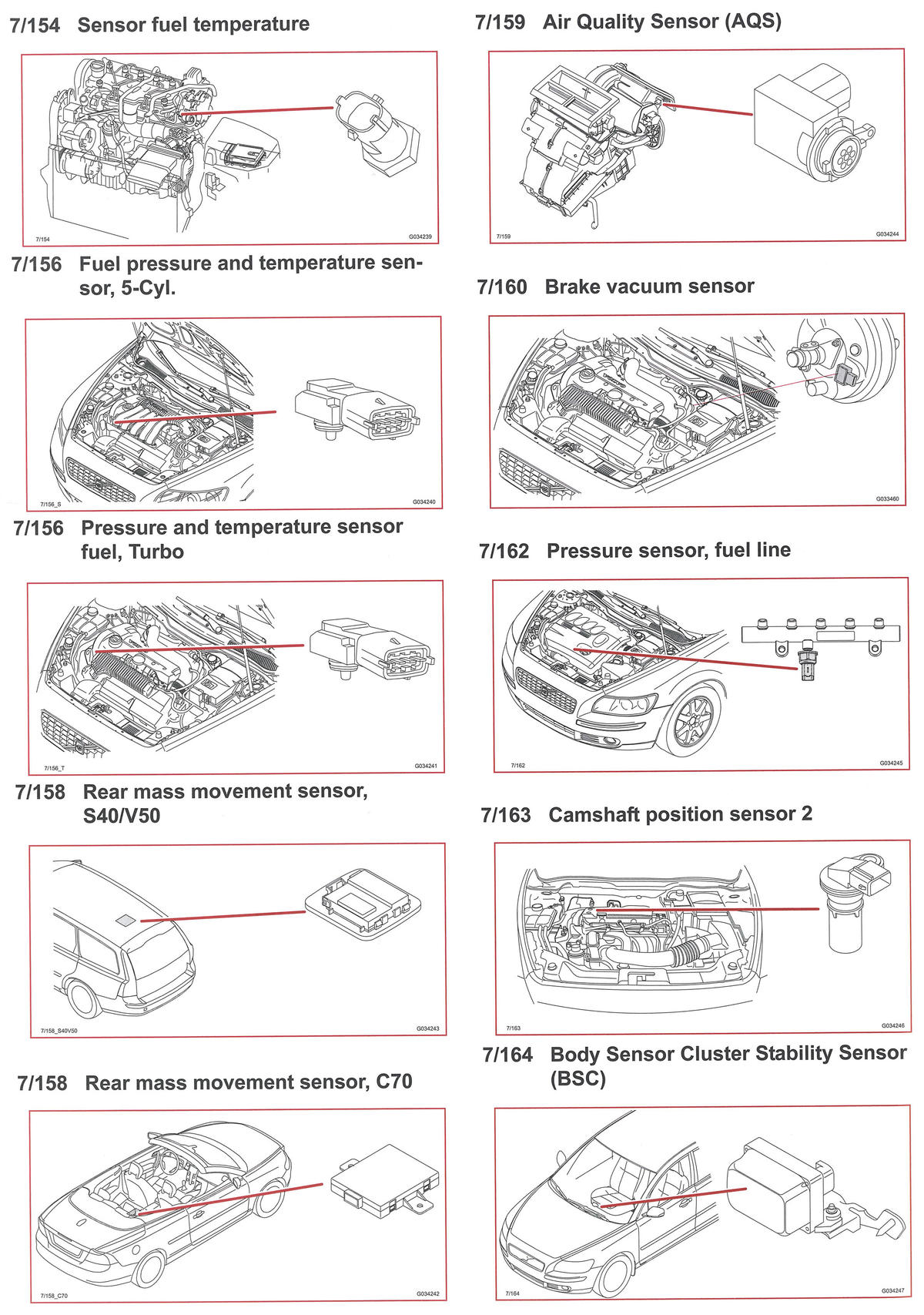

Fig 32: Components 7/154 To 7/164
Courtesy of VOLVO CARS OF NORTH AMERICA.

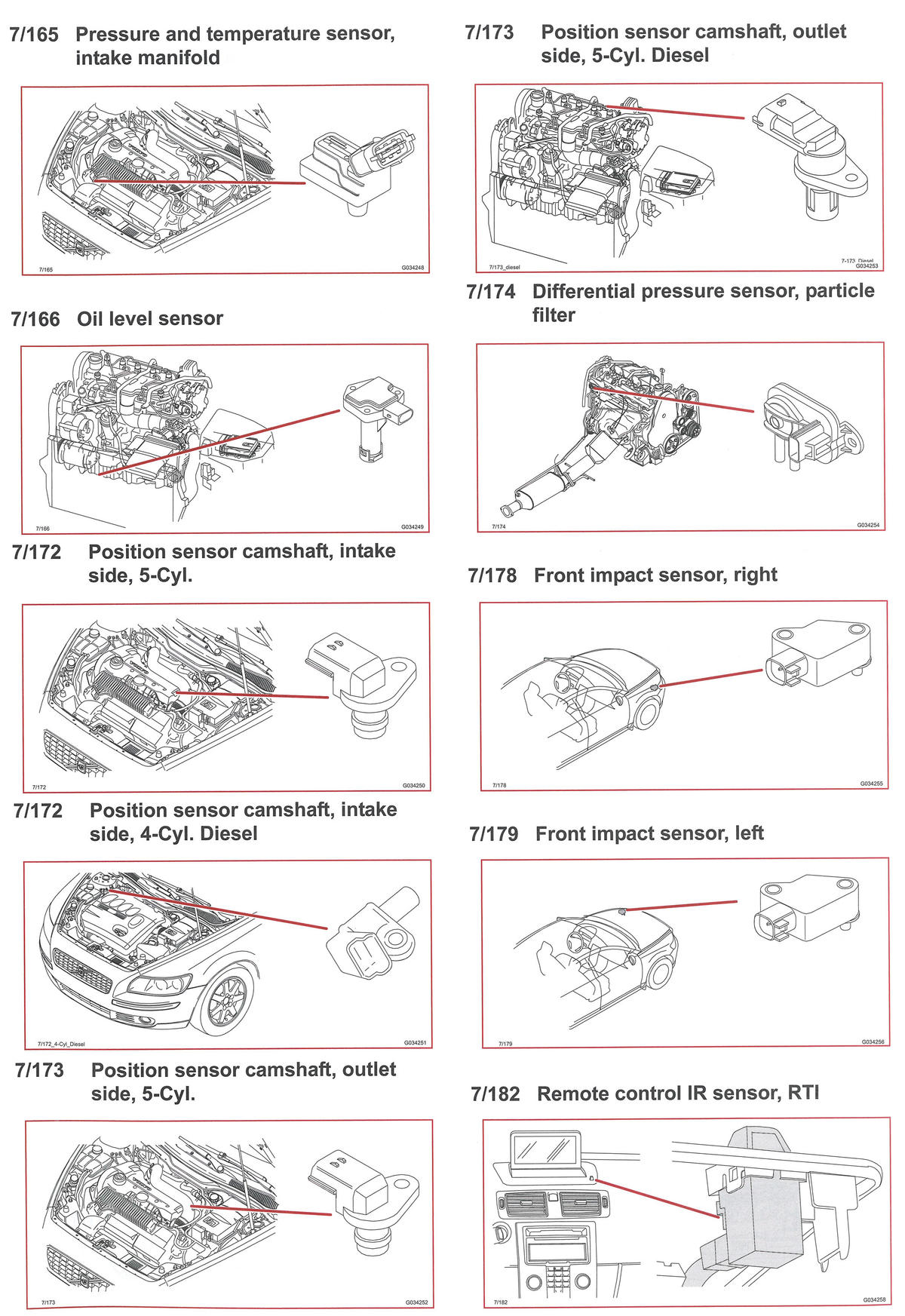

Fig 33: Components 7/165 To 7/182
Courtesy of VOLVO CARS OF NORTH AMERICA.

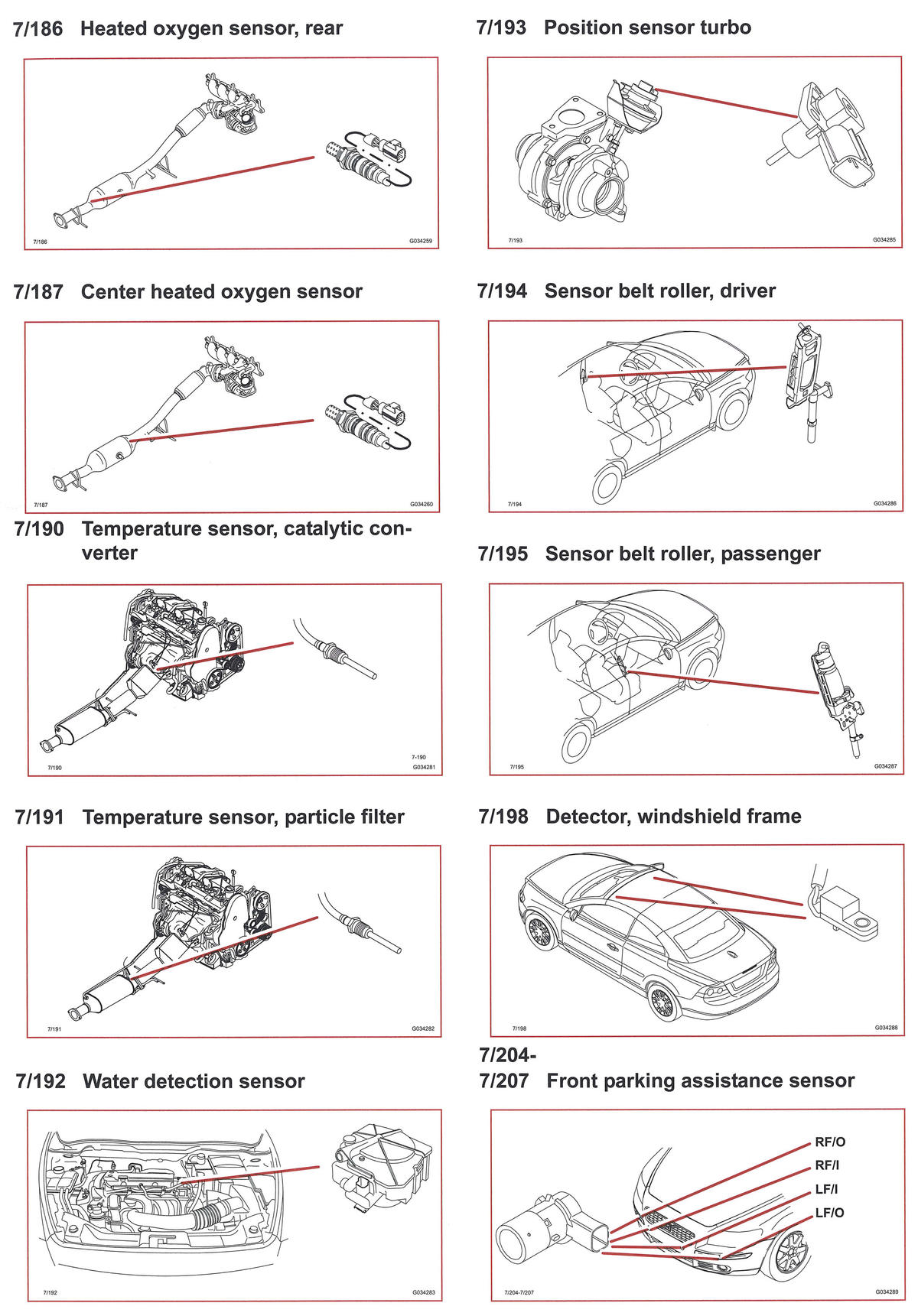

Fig 34: Components 7/186 To 7/207
Courtesy of VOLVO CARS OF NORTH AMERICA.

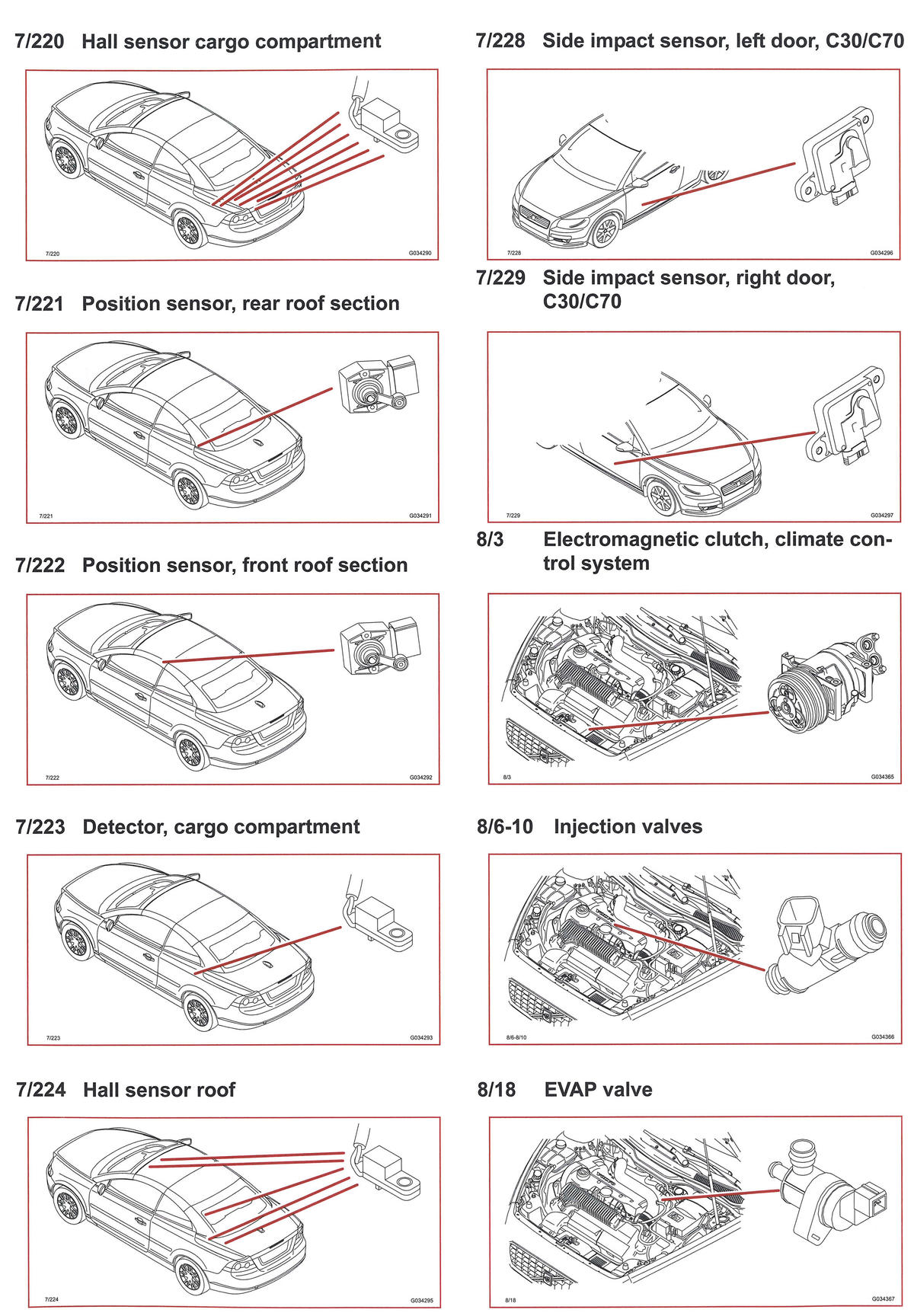

Fig 35: Components 7/220 To 8/18
Courtesy of VOLVO CARS OF NORTH AMERICA.

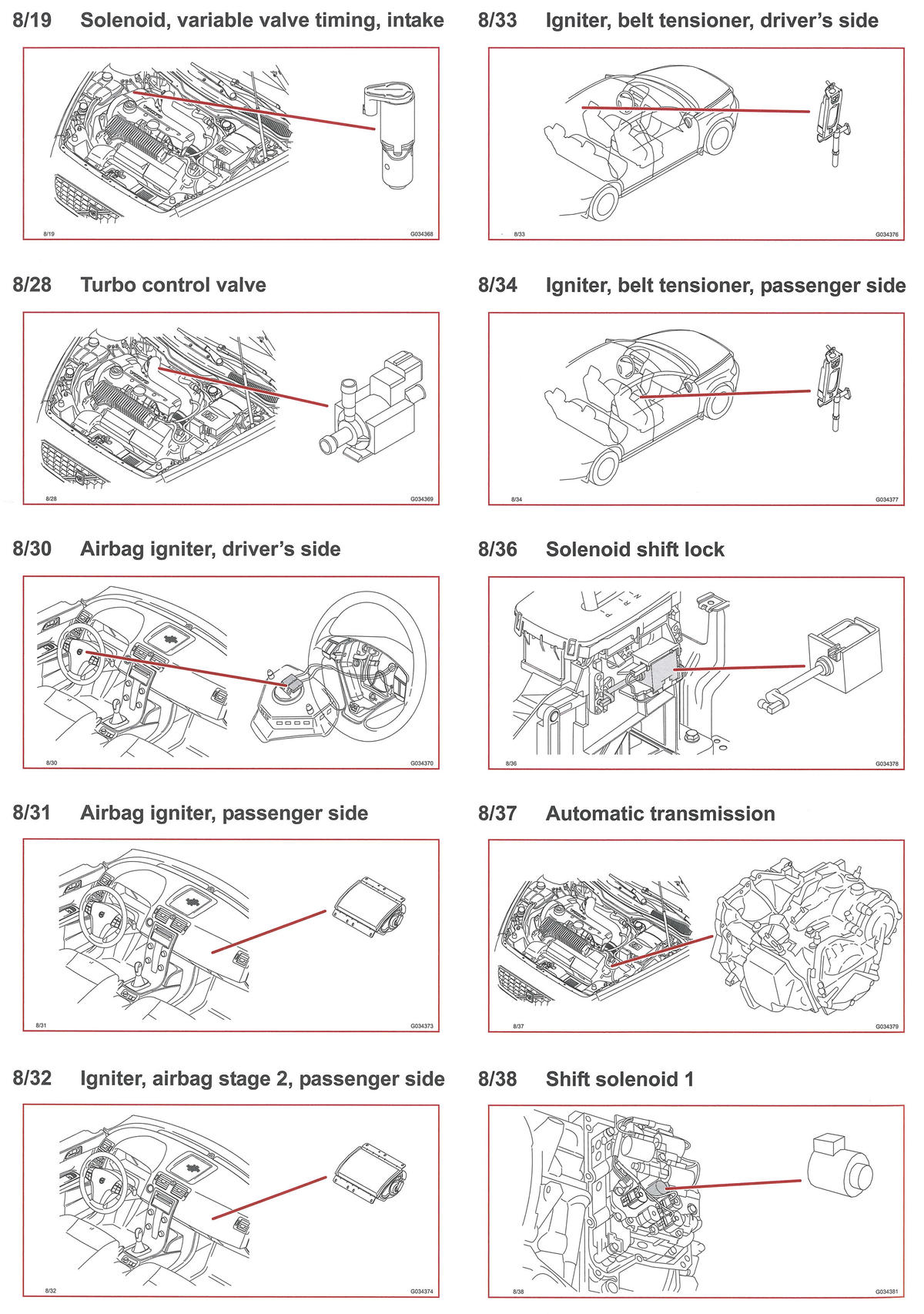

Fig 36: Components 8/19 To 8/38
Courtesy of VOLVO CARS OF NORTH AMERICA.

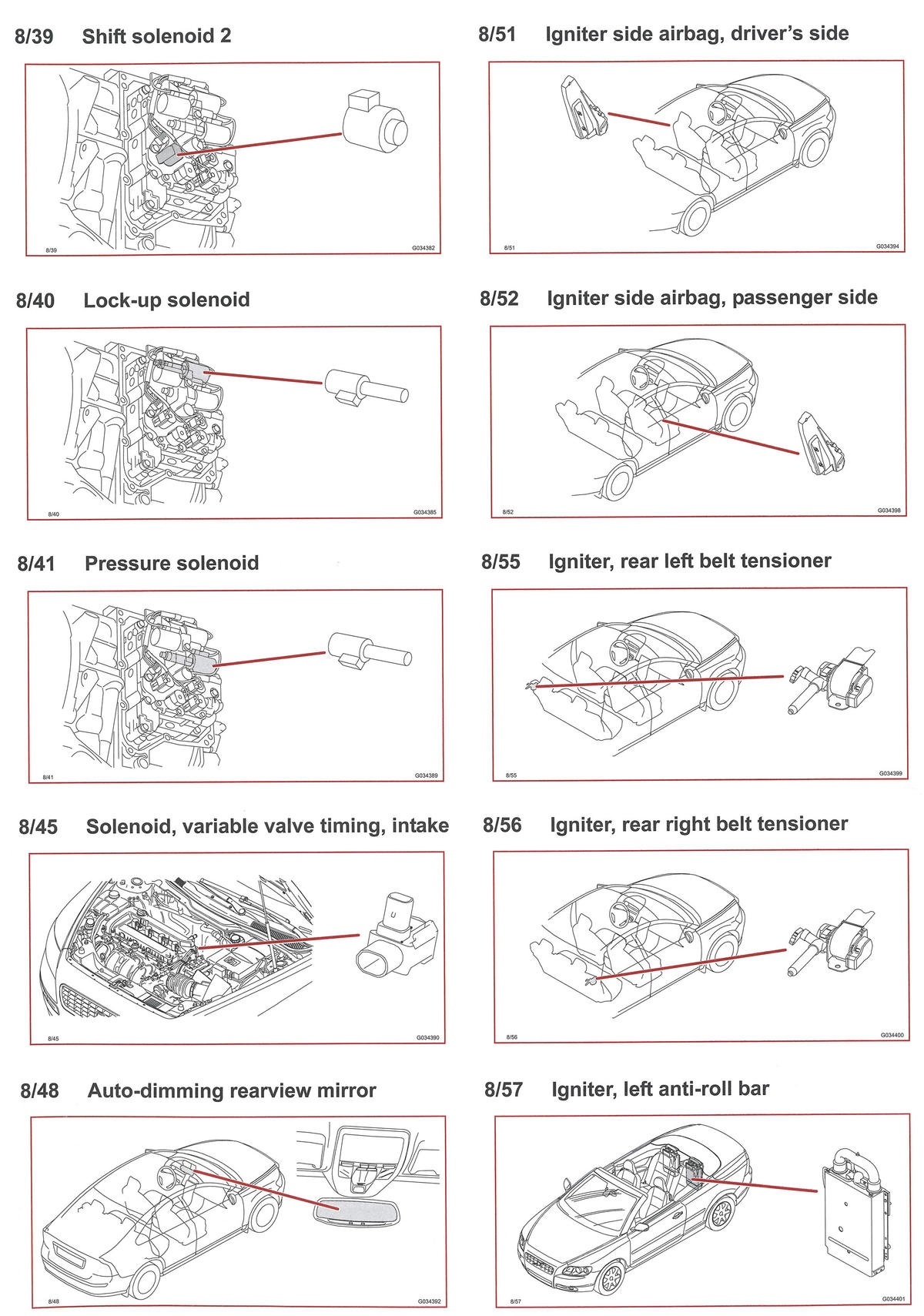

Fig 37: Components 8/39 To 8/57
Courtesy of VOLVO CARS OF NORTH AMERICA.

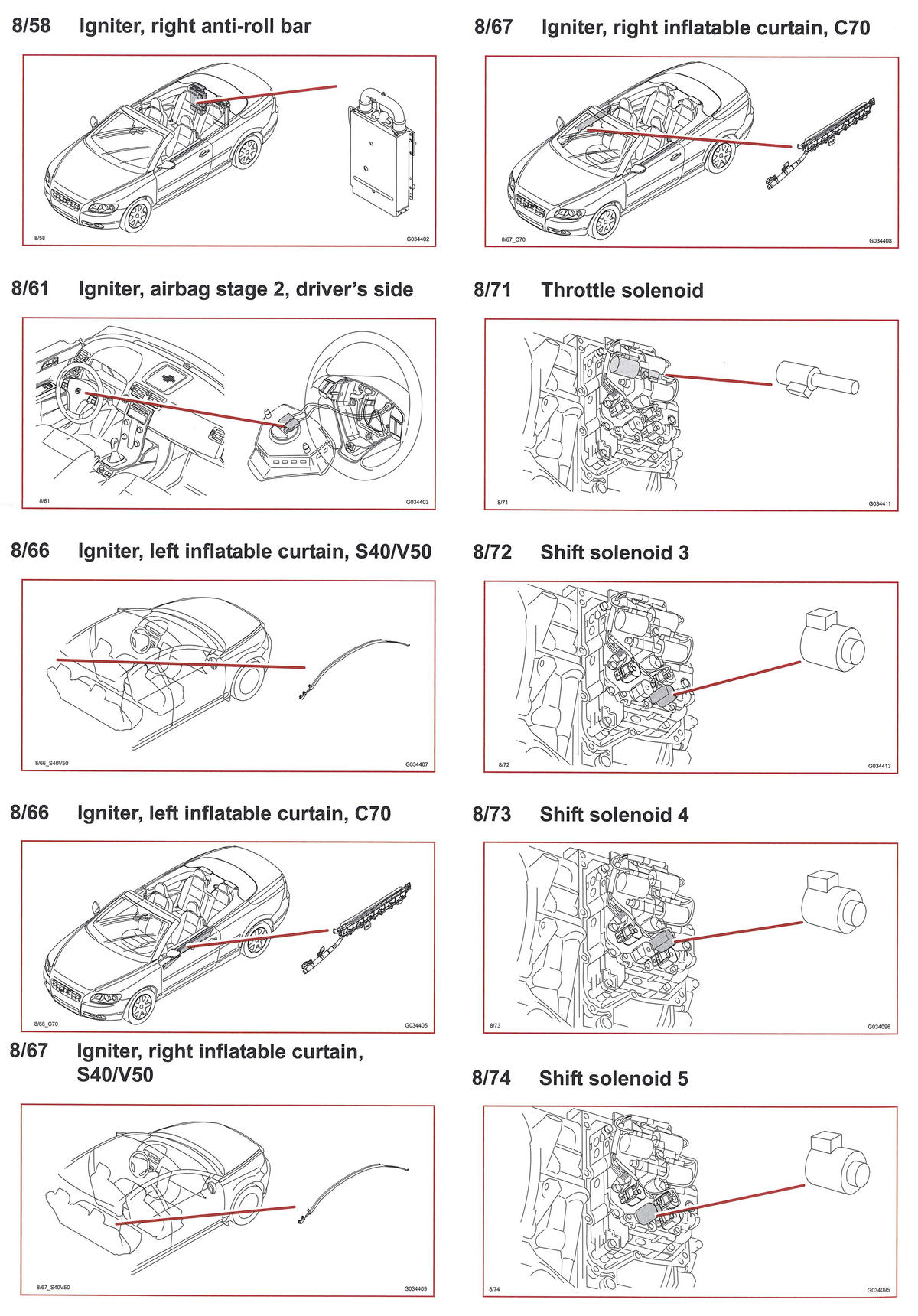

Fig 38: Components 8/58 To 8/74
Courtesy of VOLVO CARS OF NORTH AMERICA.

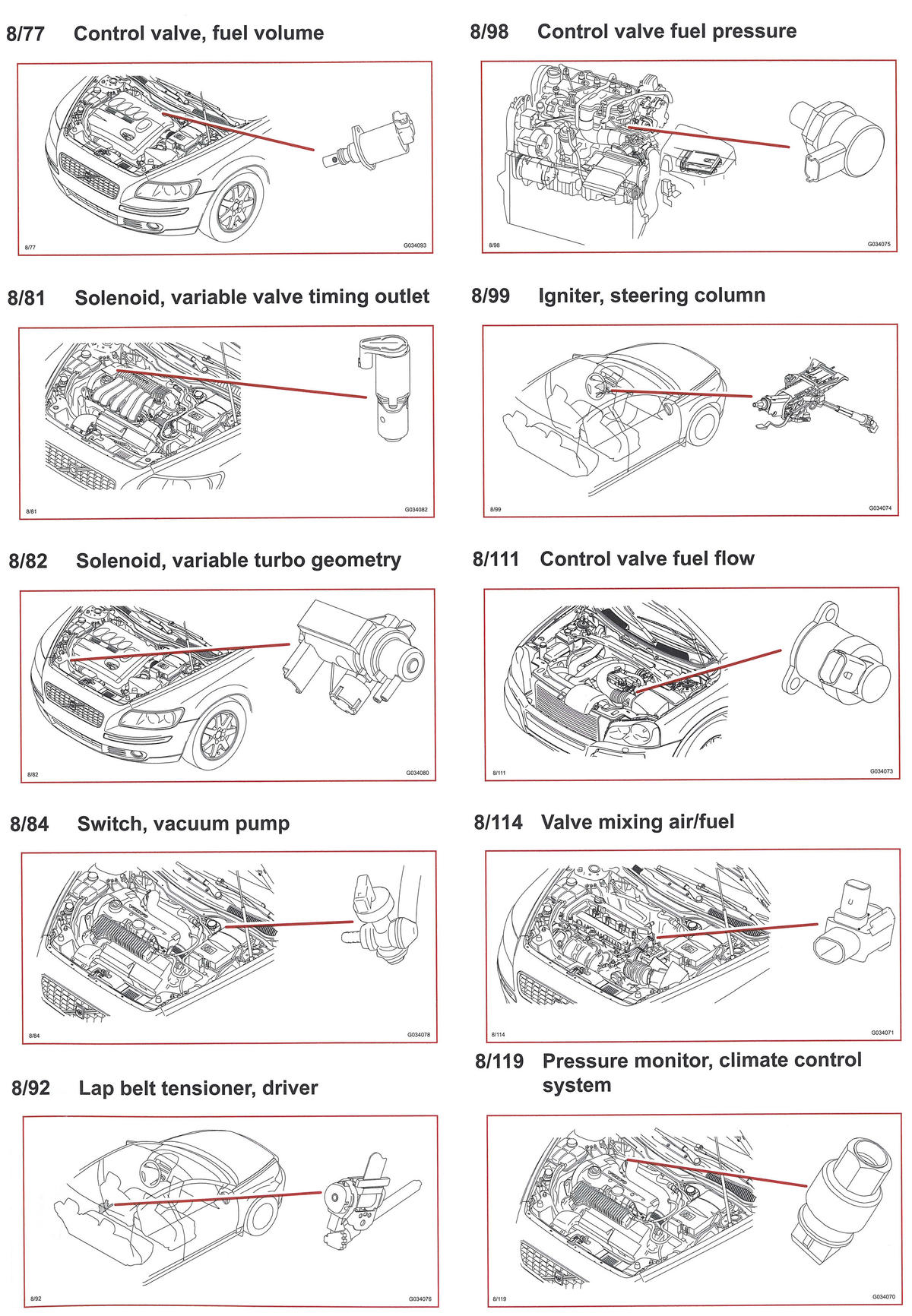

Fig 39: Components 8/77 To 8/119
Courtesy of VOLVO CARS OF NORTH AMERICA.

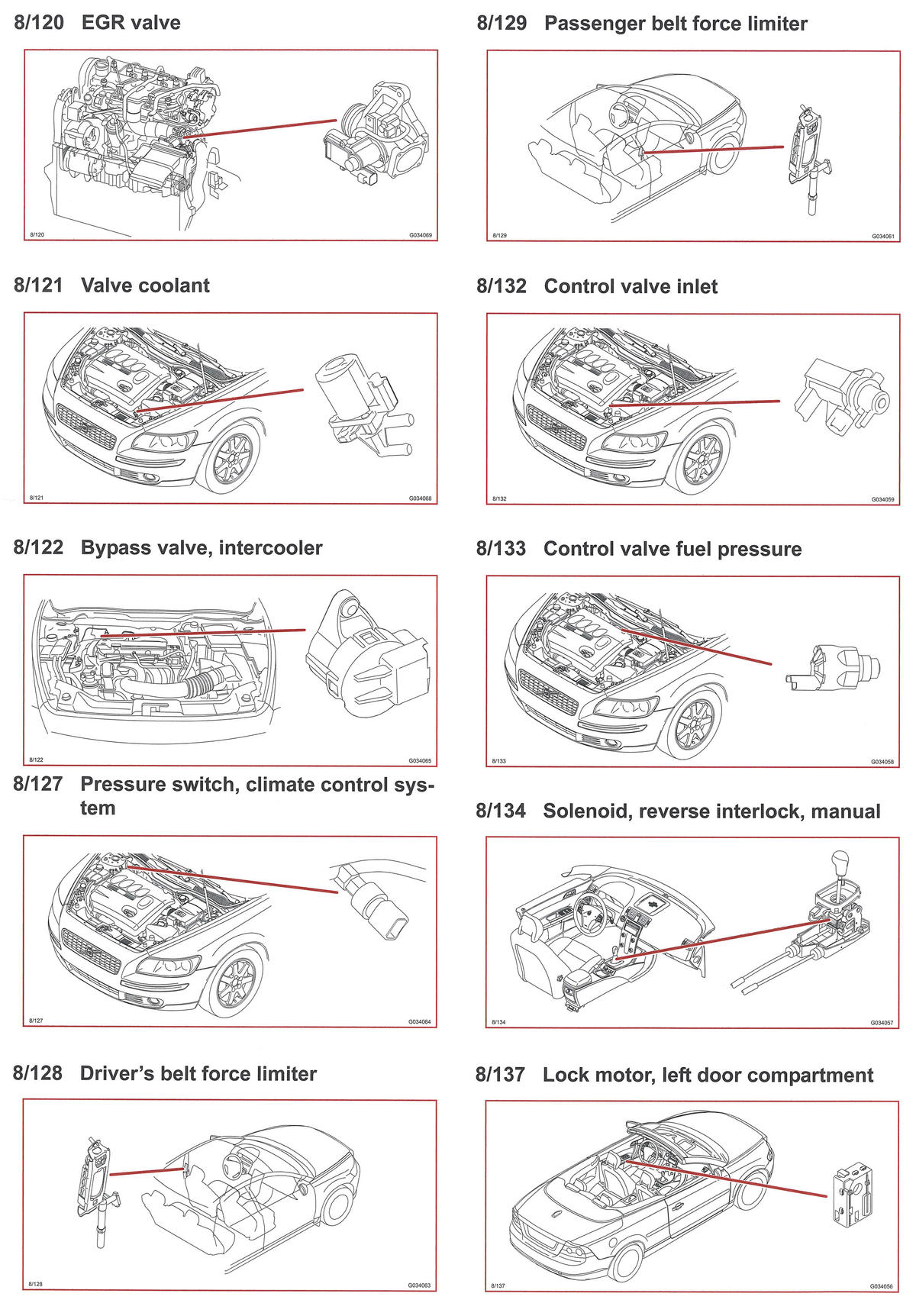

Fig 40: Components 8/120 To 8/137
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 41: Components 8/138 To 9/17
Courtesy of VOLVO CARS OF NORTH AMERICA.

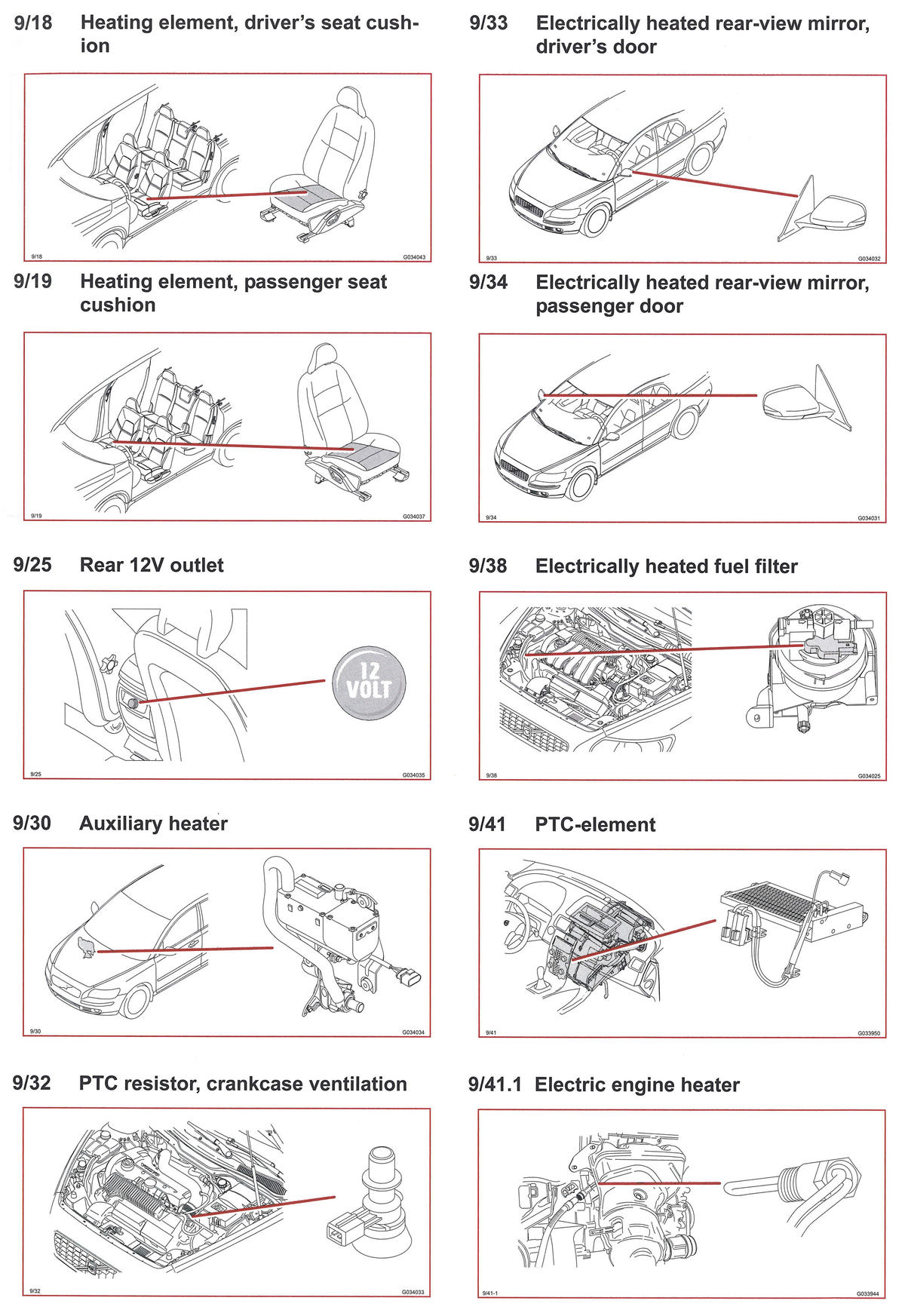

Fig 42: Components 9/18 To 9/41.1
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 43: Components 16/10 To 16/50
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 44: Components 16/60 To 16/127
Courtesy of VOLVO CARS OF NORTH AMERICA.

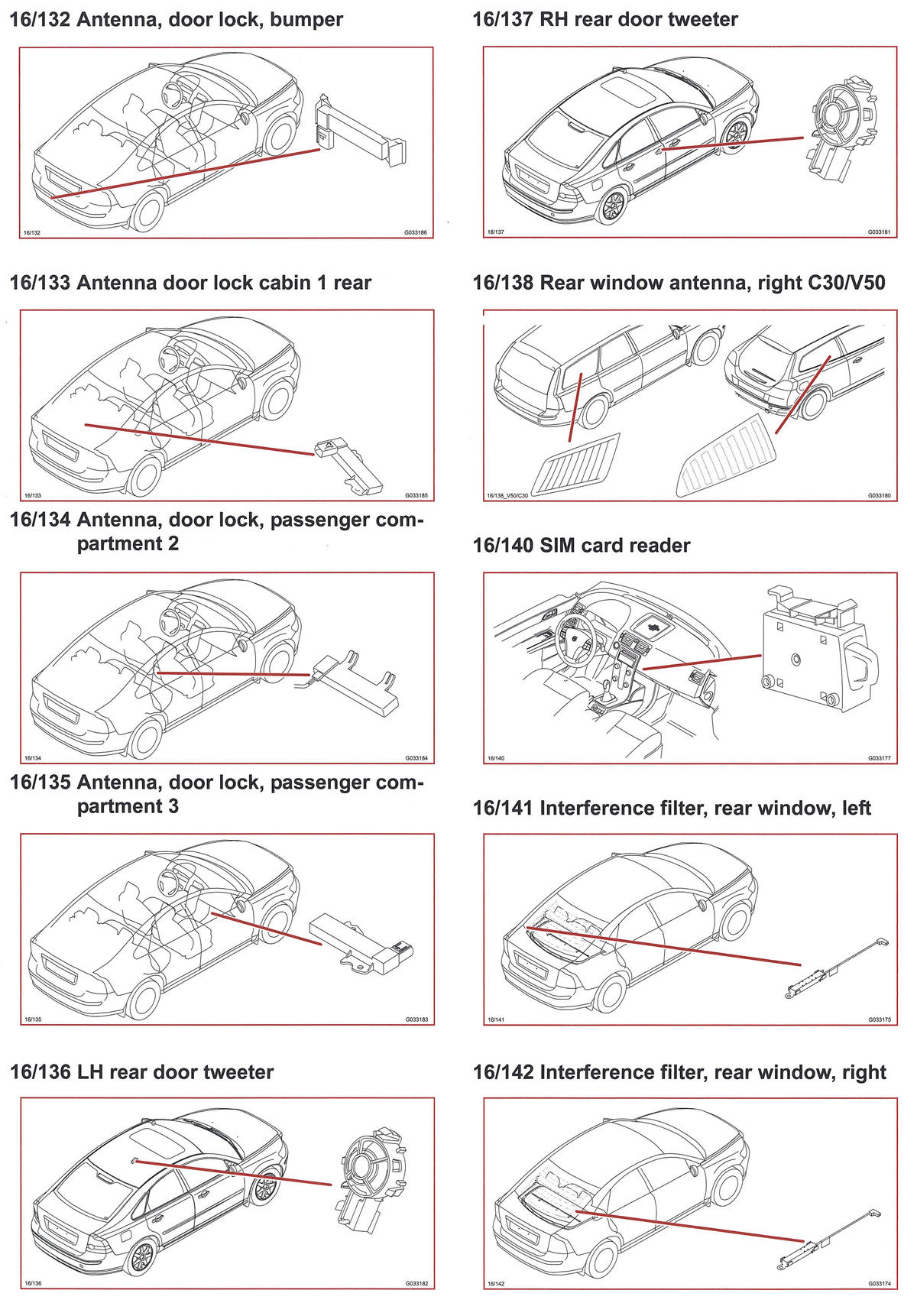

Fig 45: Components 16/132 To 16/142
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 46: Components 16/145 To 16/158
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 47: Components 16/159 To 20/3-7
Courtesy of VOLVO CARS OF NORTH AMERICA.

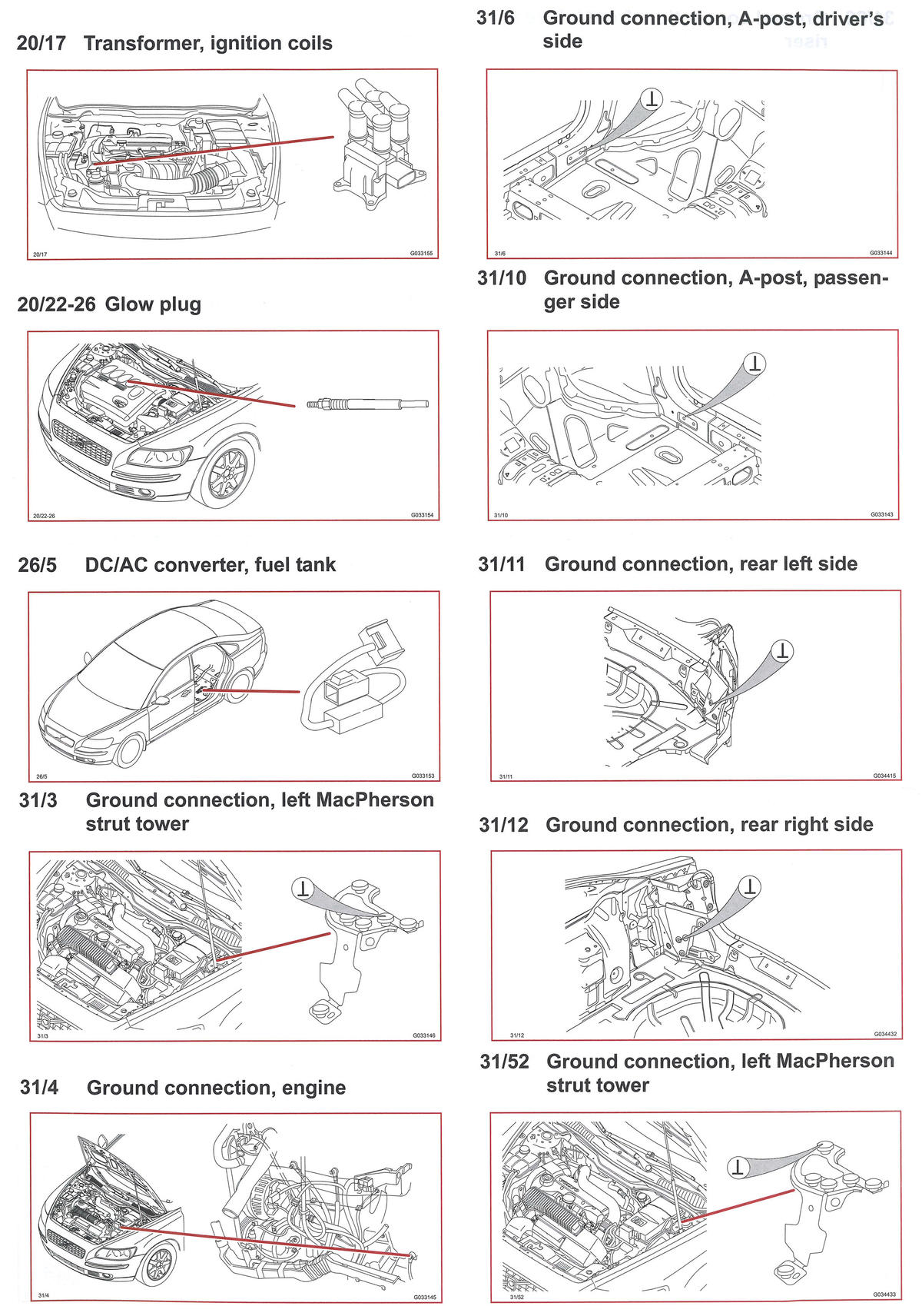

Fig 48: Components 20/17 To 31/52
Courtesy of VOLVO CARS OF NORTH AMERICA.

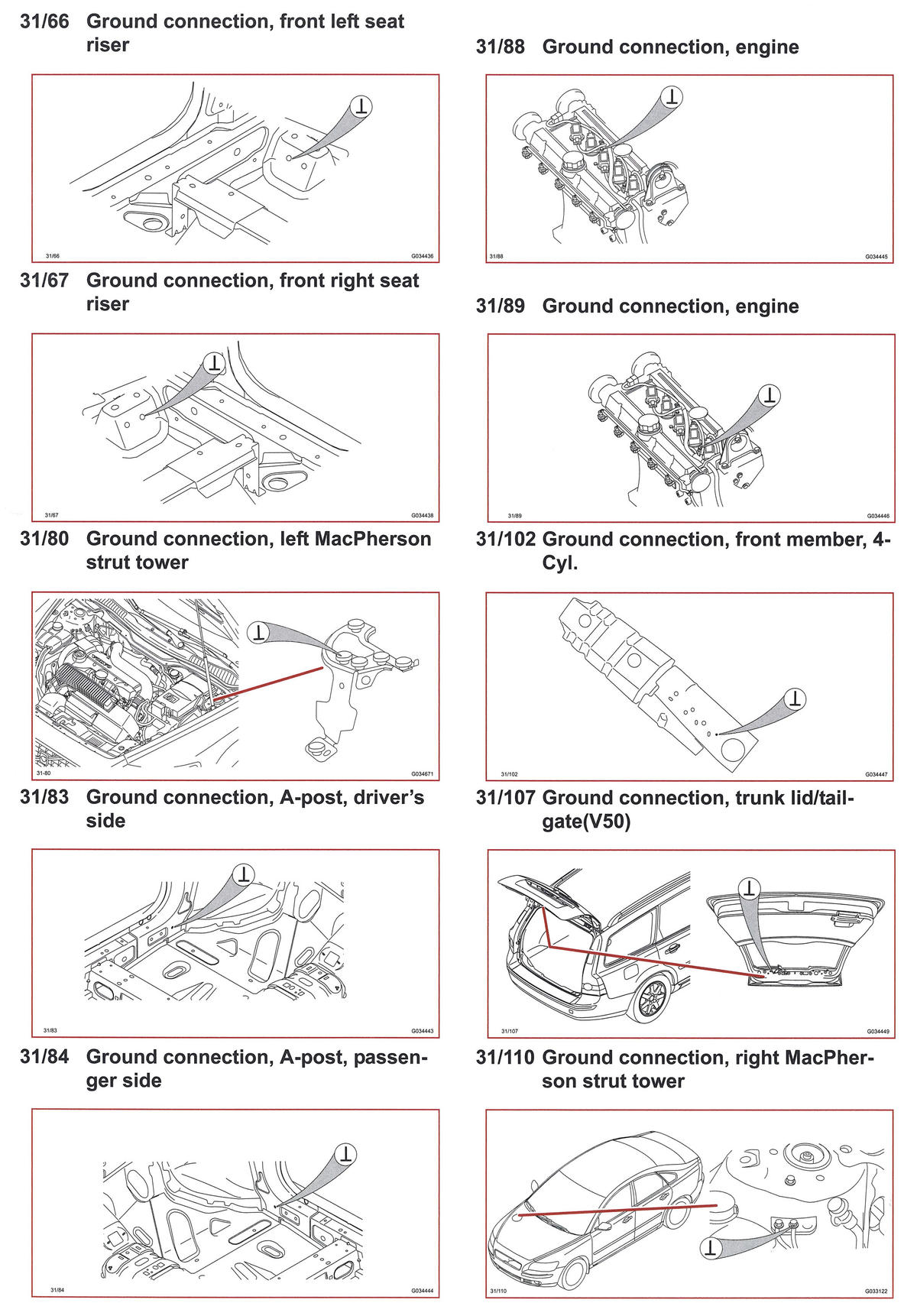

Fig 49: Components 31/66 To 31/110
Courtesy of VOLVO CARS OF NORTH AMERICA.

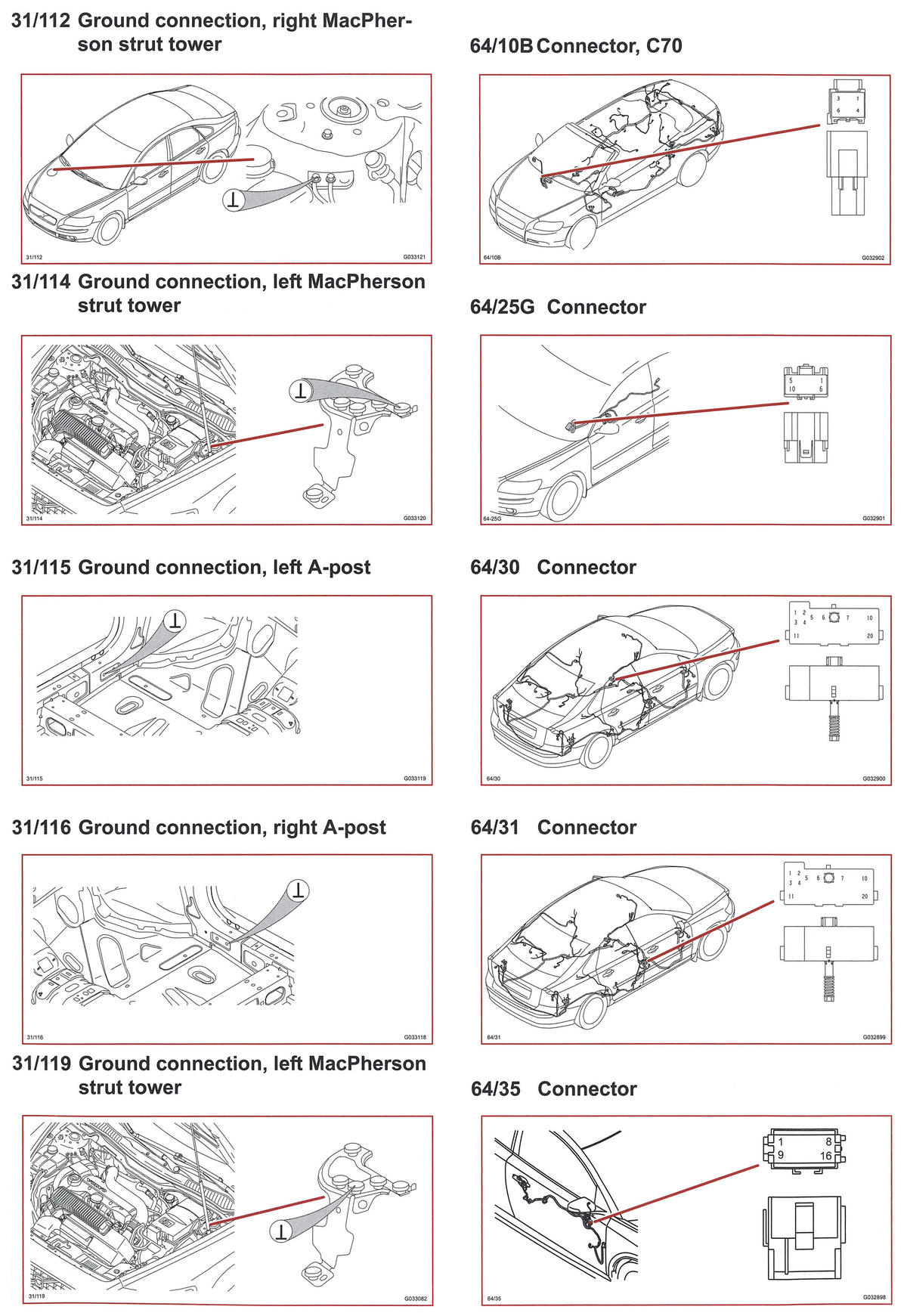

Fig 50: Components 31/112 To 64/35
Courtesy of VOLVO CARS OF NORTH AMERICA.
