Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

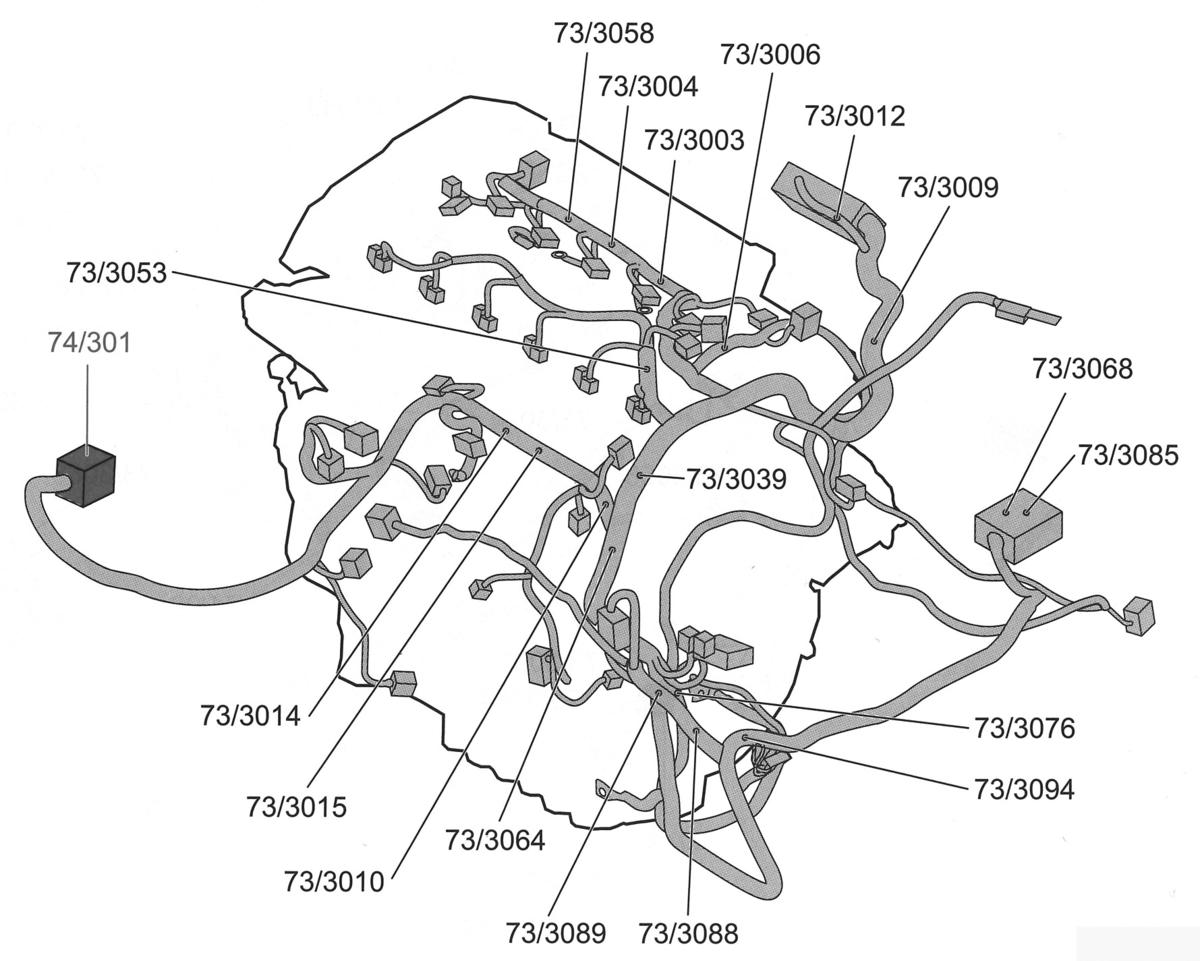

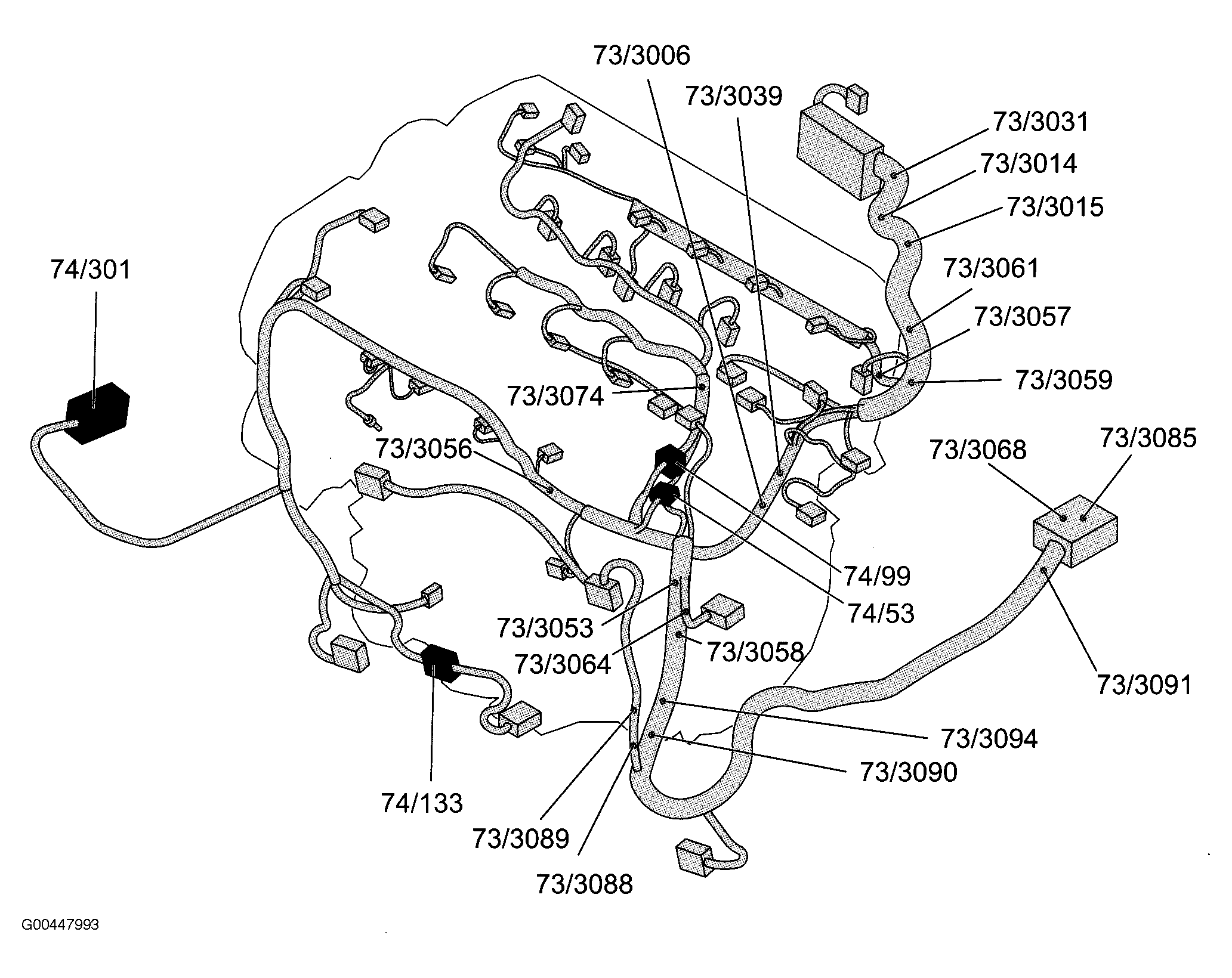

Fig 1: Engine (3.2L)
Courtesy of VOLVO CARS OF NORTH AMERICA.

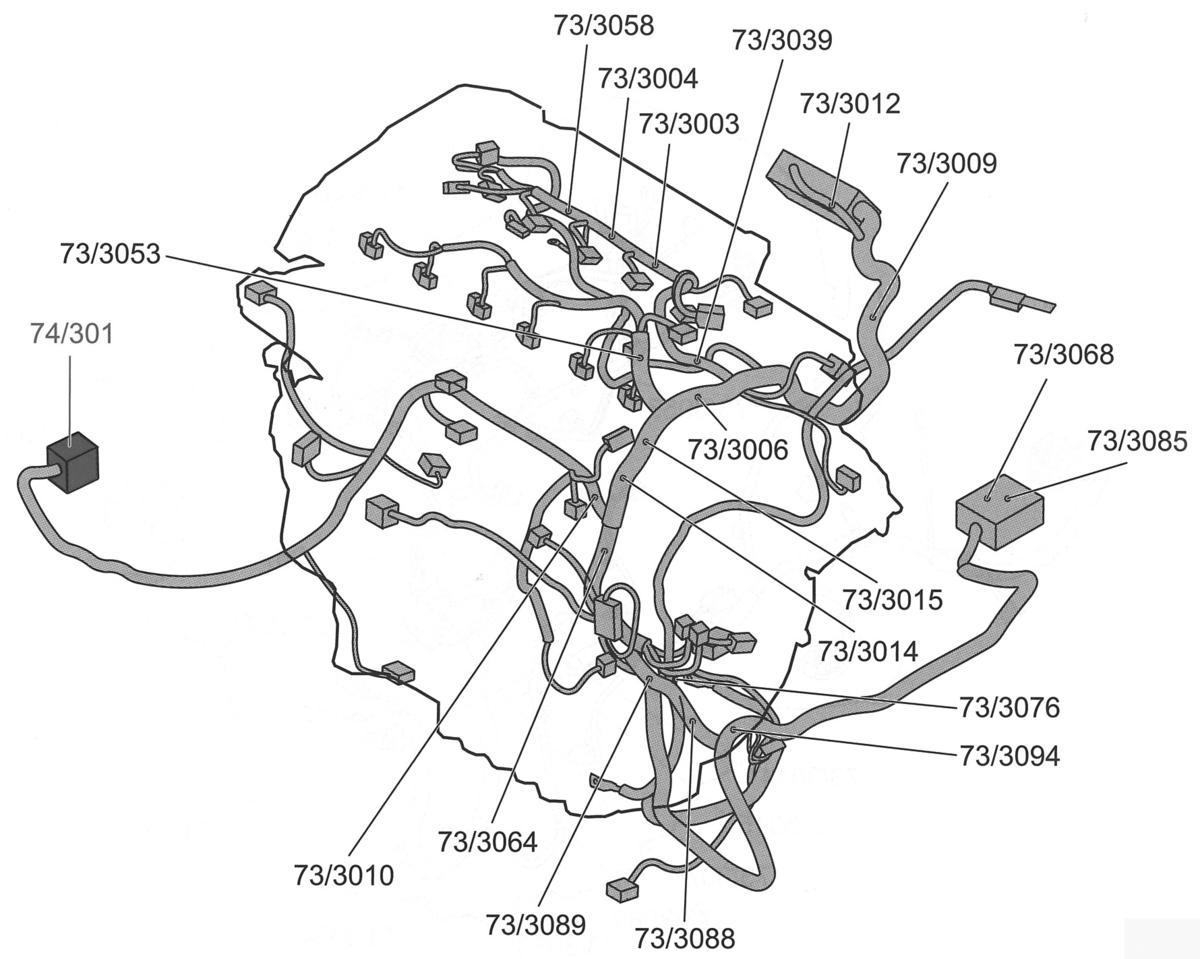

Fig 2: Engine (3.0L)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 3: Engine (4.4L)
Courtesy of VOLVO CARS OF NORTH AMERICA.

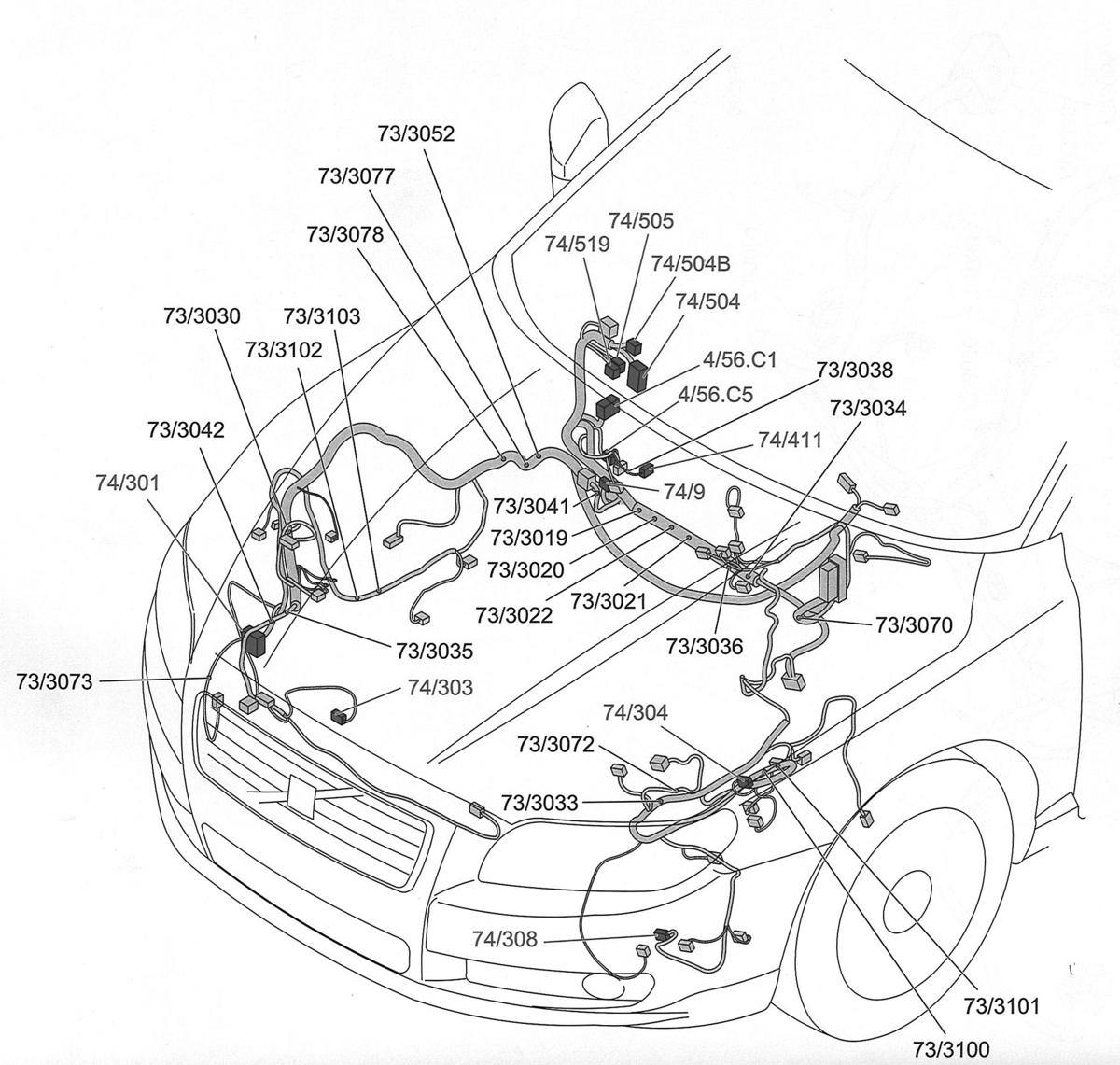

Fig 4: Engine Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 5: Dash
Courtesy of VOLVO CARS OF NORTH AMERICA.

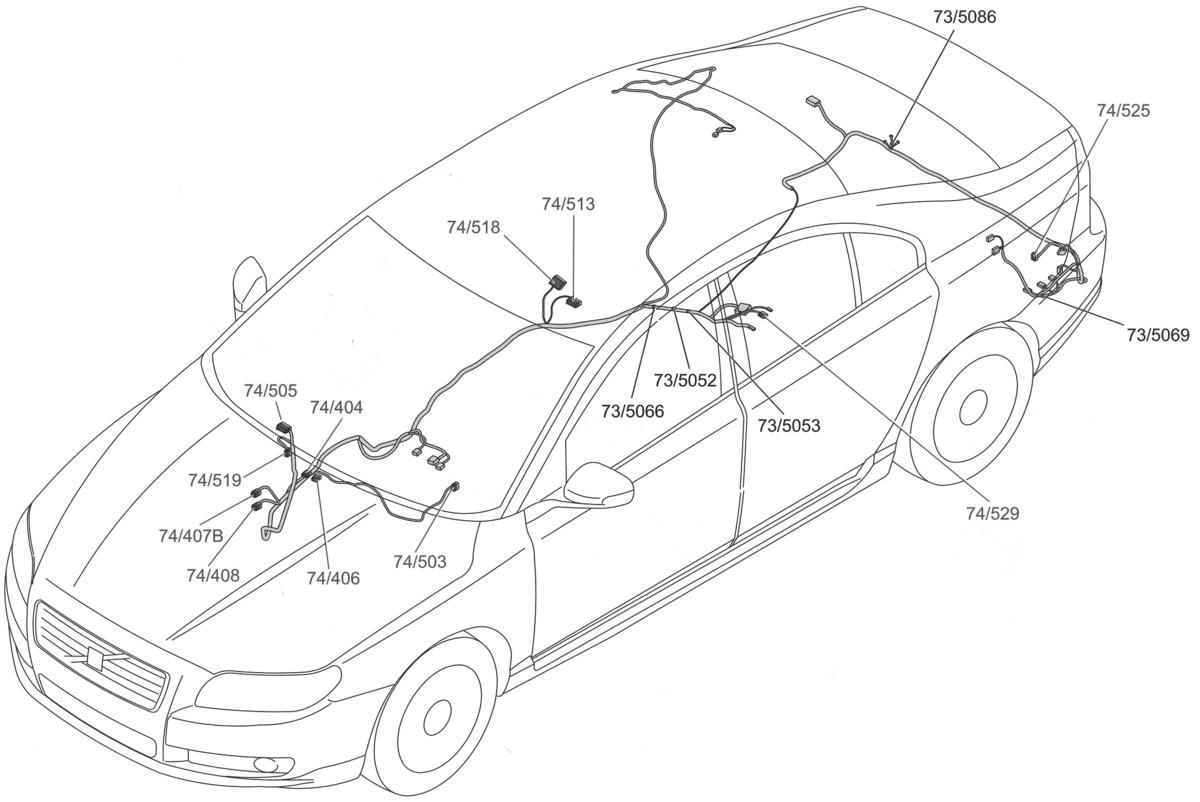

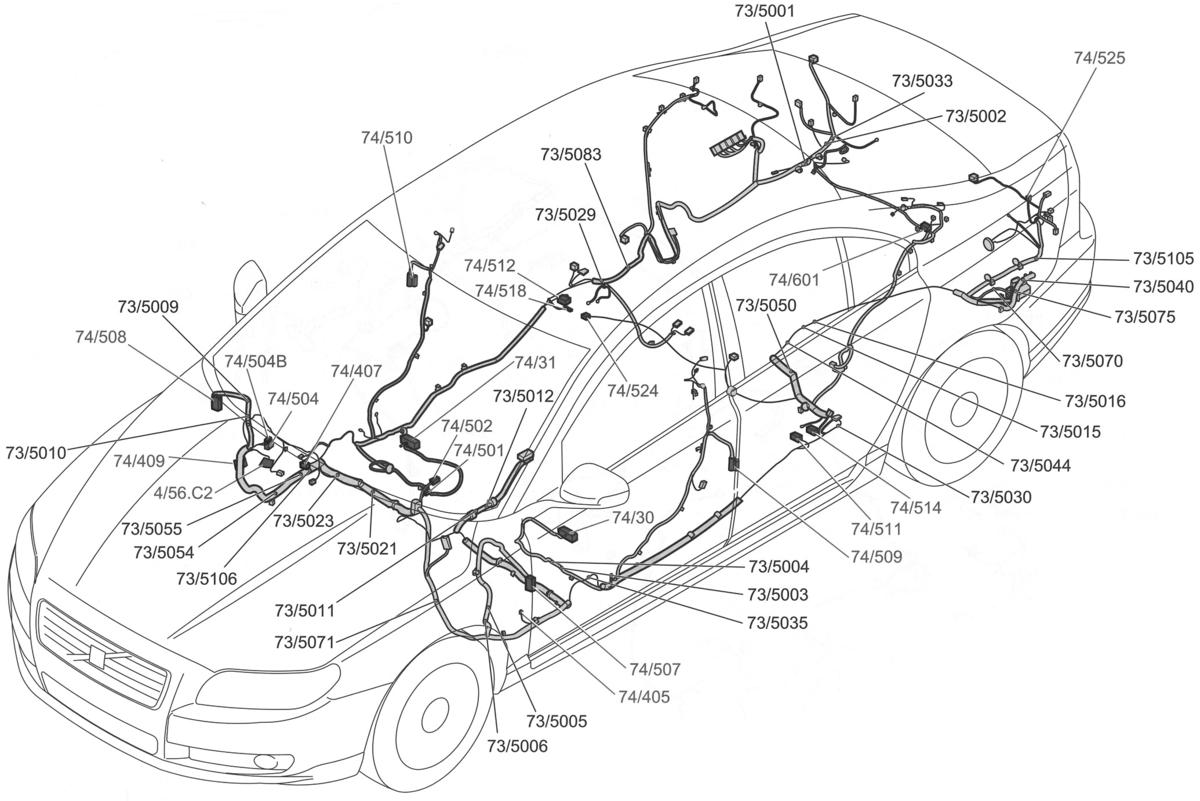

Fig 6: Vehicle Overview
Courtesy of VOLVO CARS OF NORTH AMERICA.

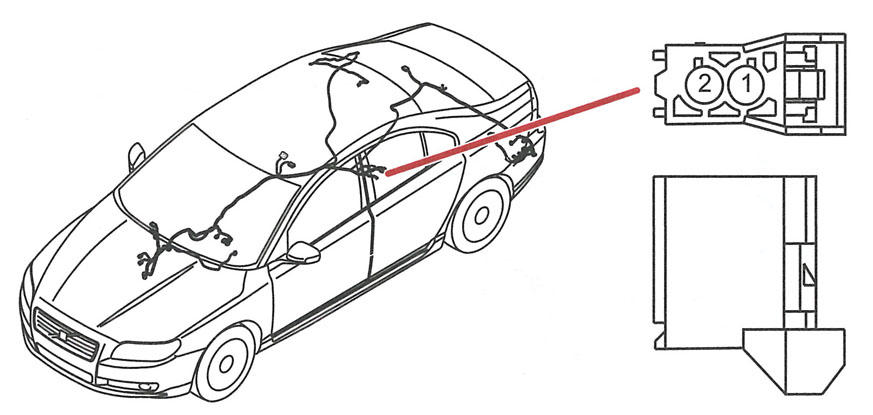

Fig 7: Vehicle Overview
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 8: Center Console
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 9: Roof
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 10: Under Center Of Vehicle
Courtesy of VOLVO CARS OF NORTH AMERICA.

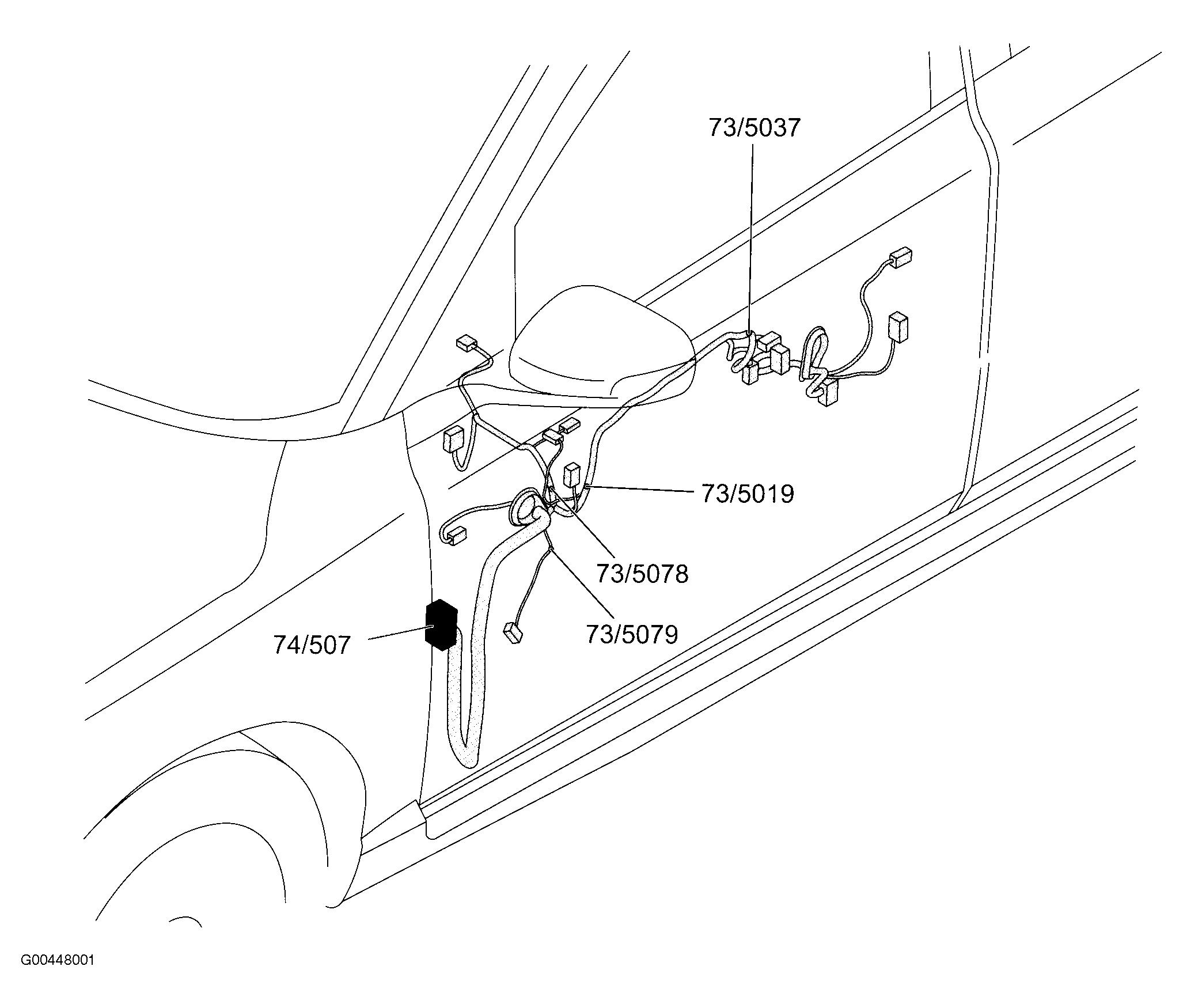

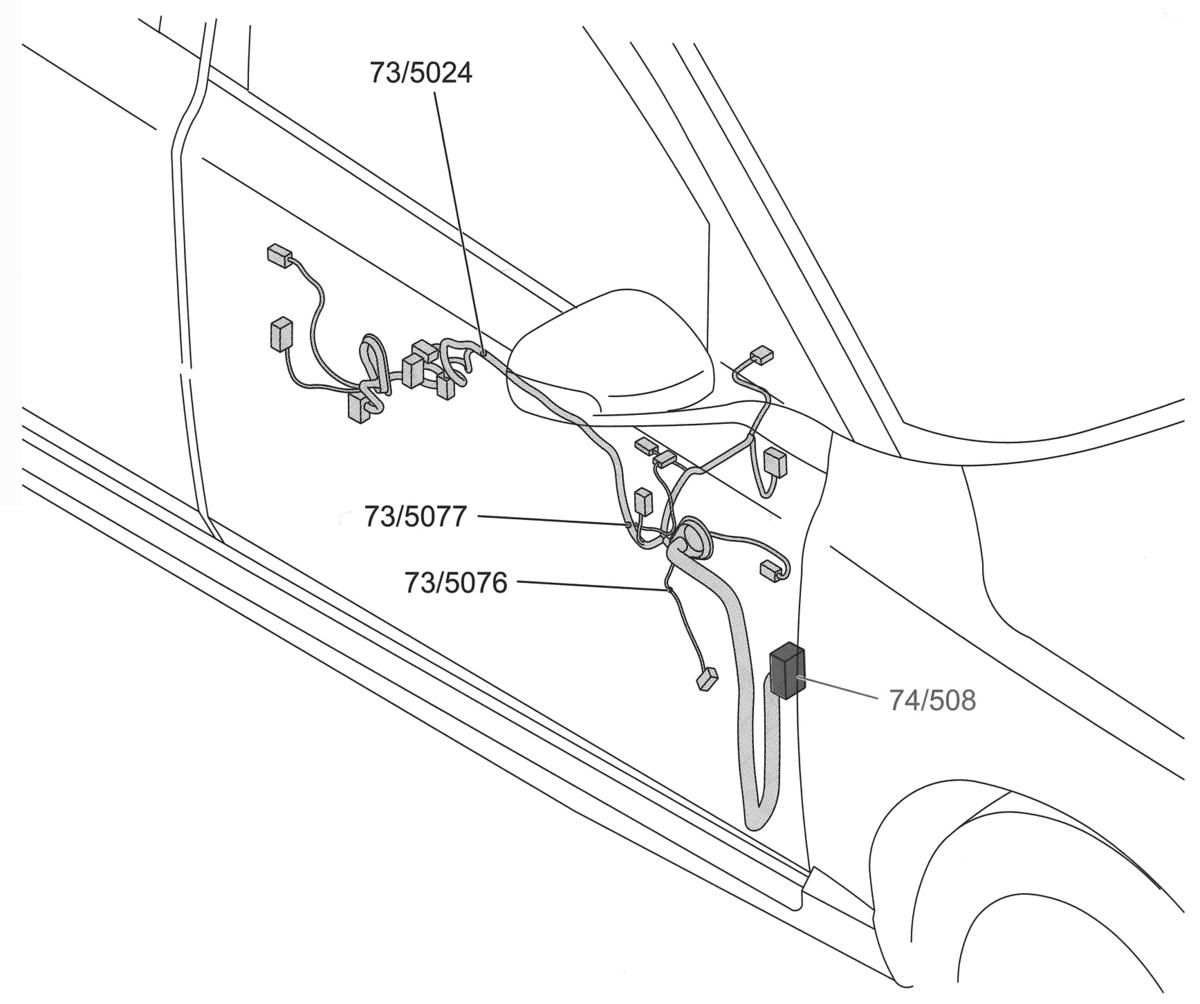

Fig 11: Left Front Door
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 12: Right Front Door
Courtesy of VOLVO CARS OF NORTH AMERICA.

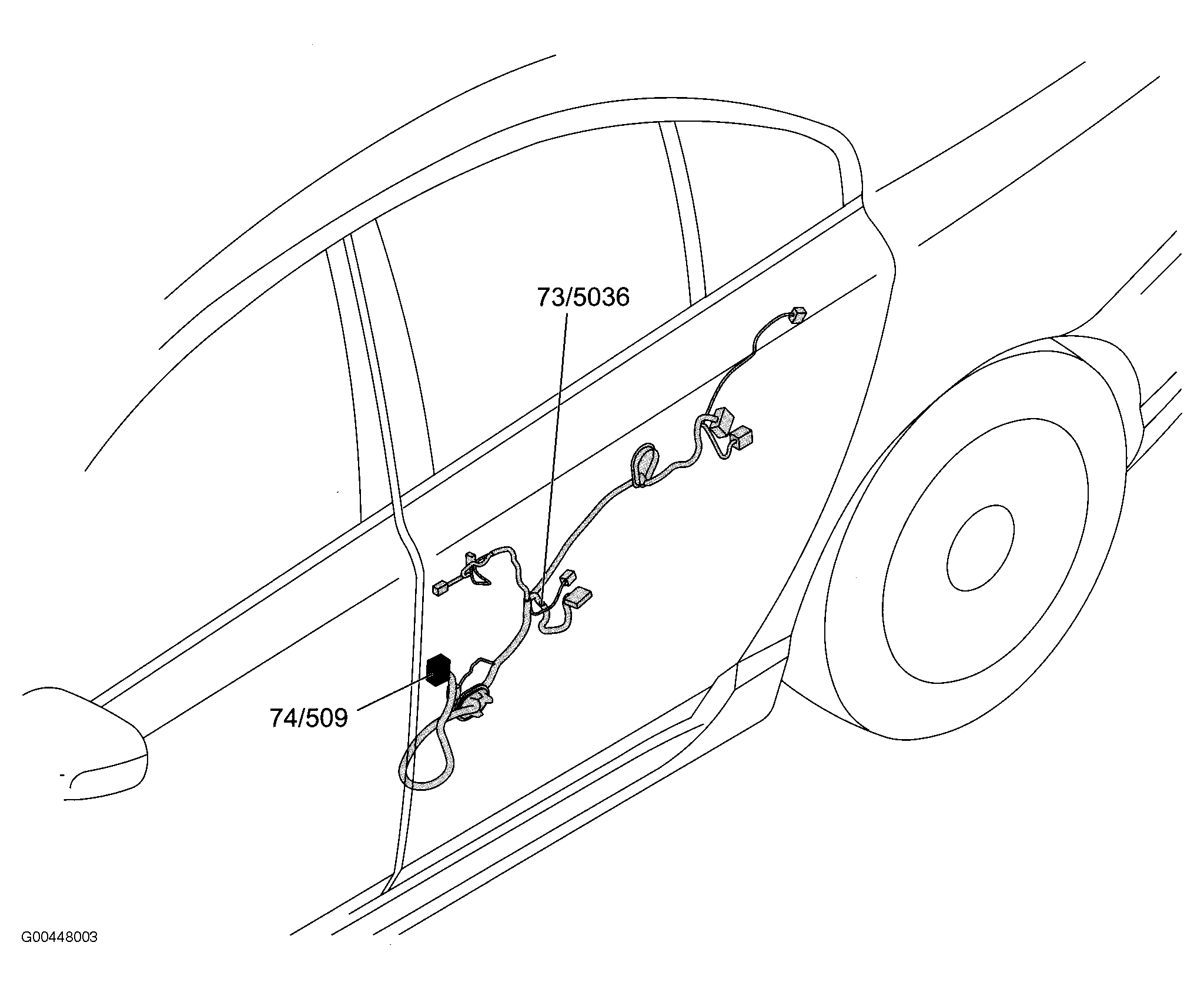

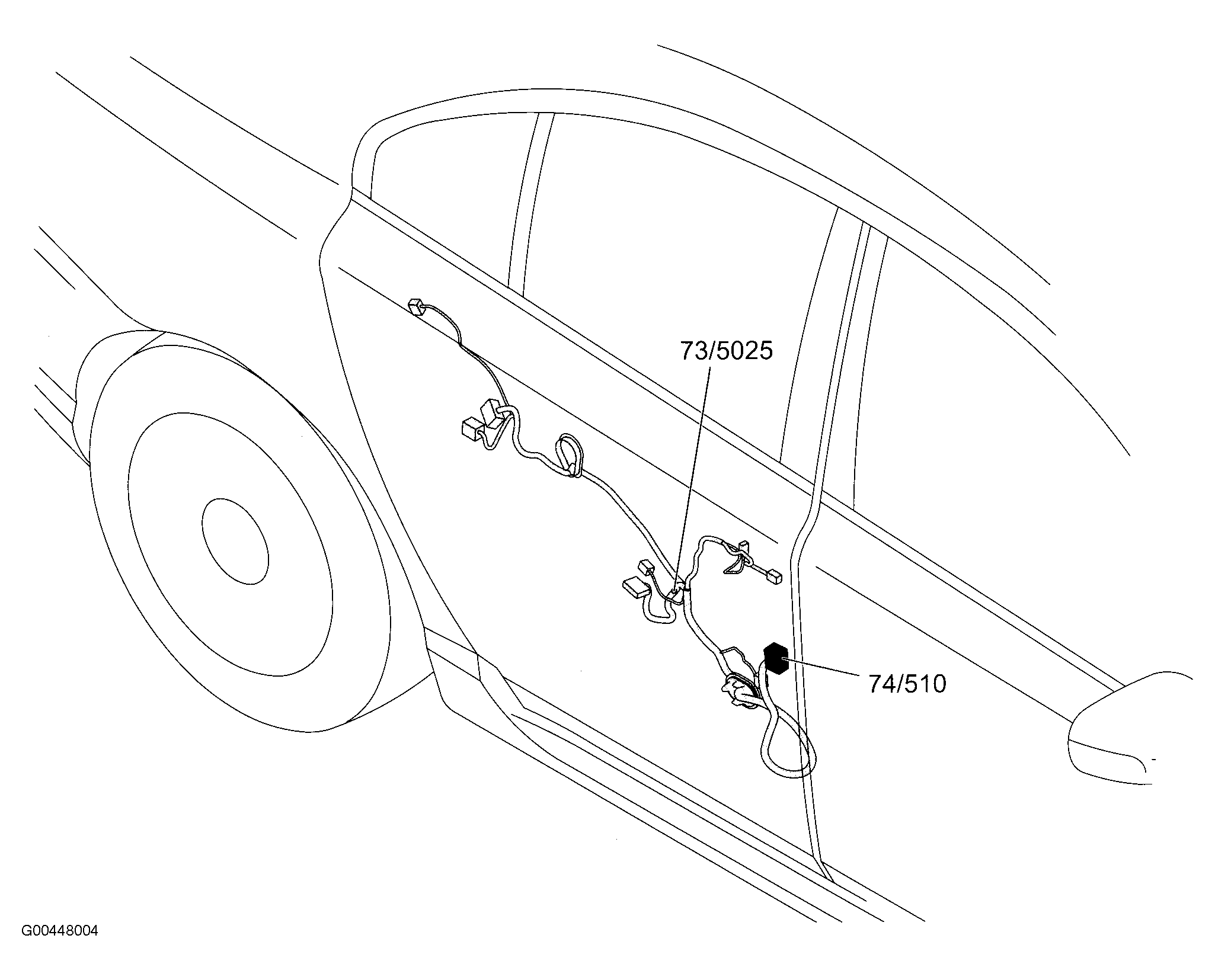

Fig 13: Left Rear Door
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 14: Right Rear Door
Courtesy of VOLVO CARS OF NORTH AMERICA.

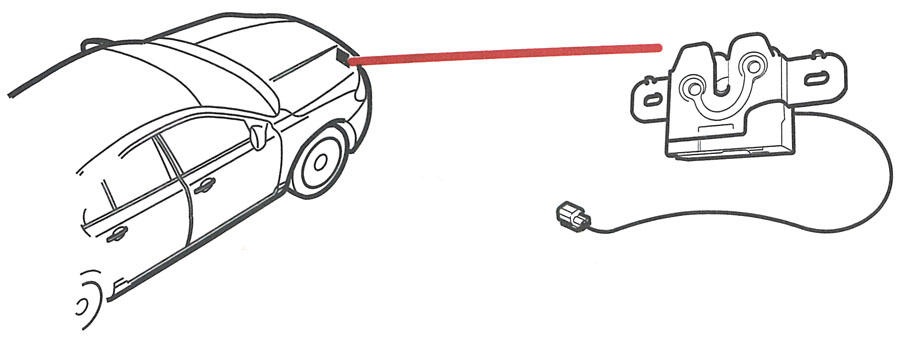

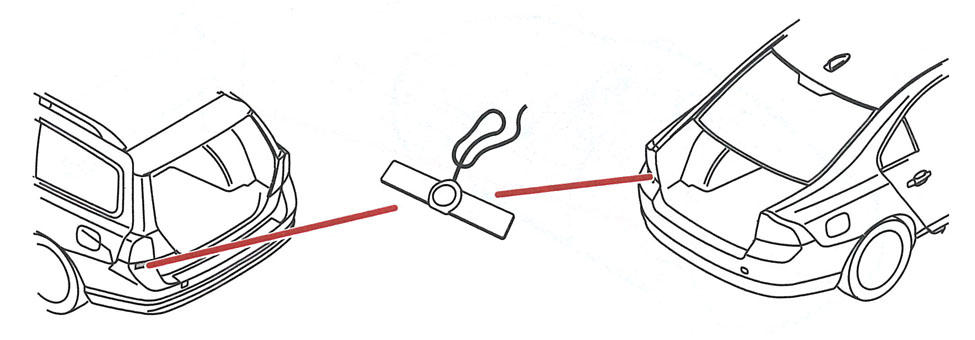

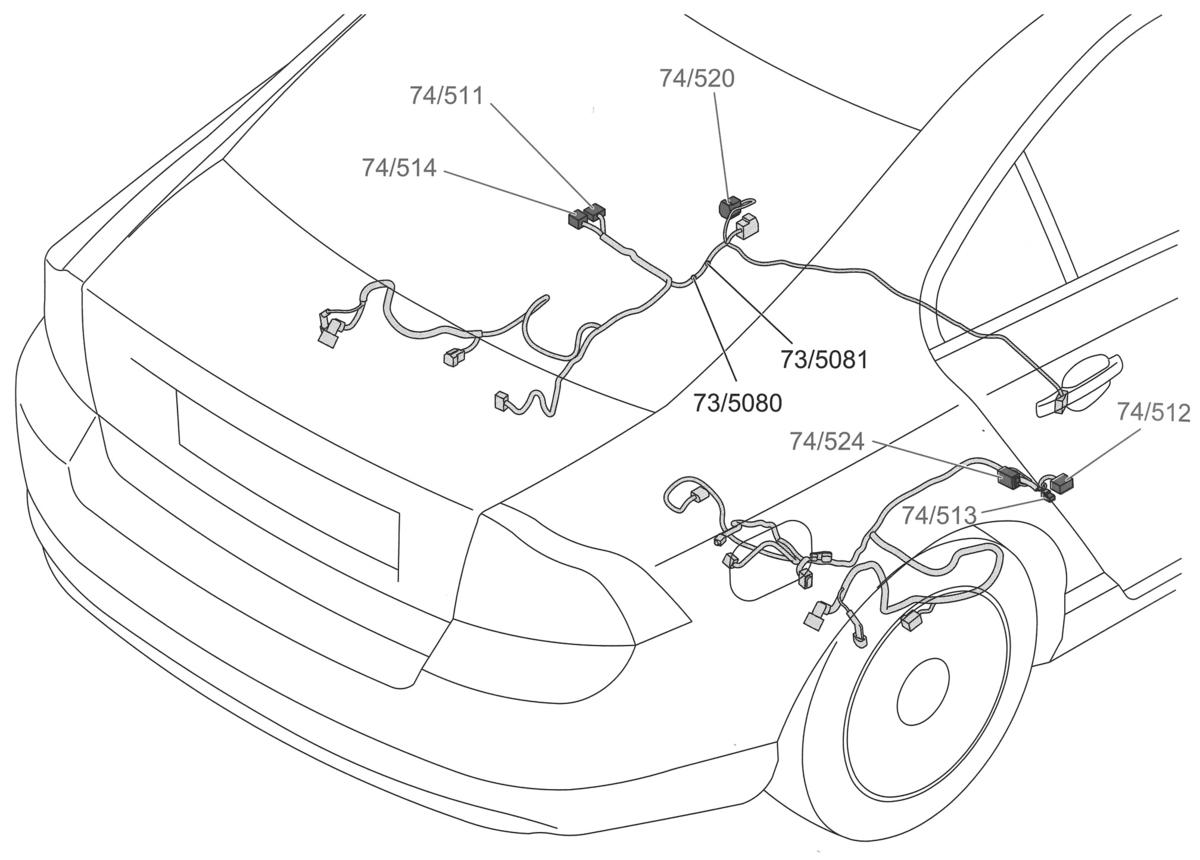

Fig 15: Trunk Lid
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 16: Under Rear Of Vehicle
Courtesy of VOLVO CARS OF NORTH AMERICA.

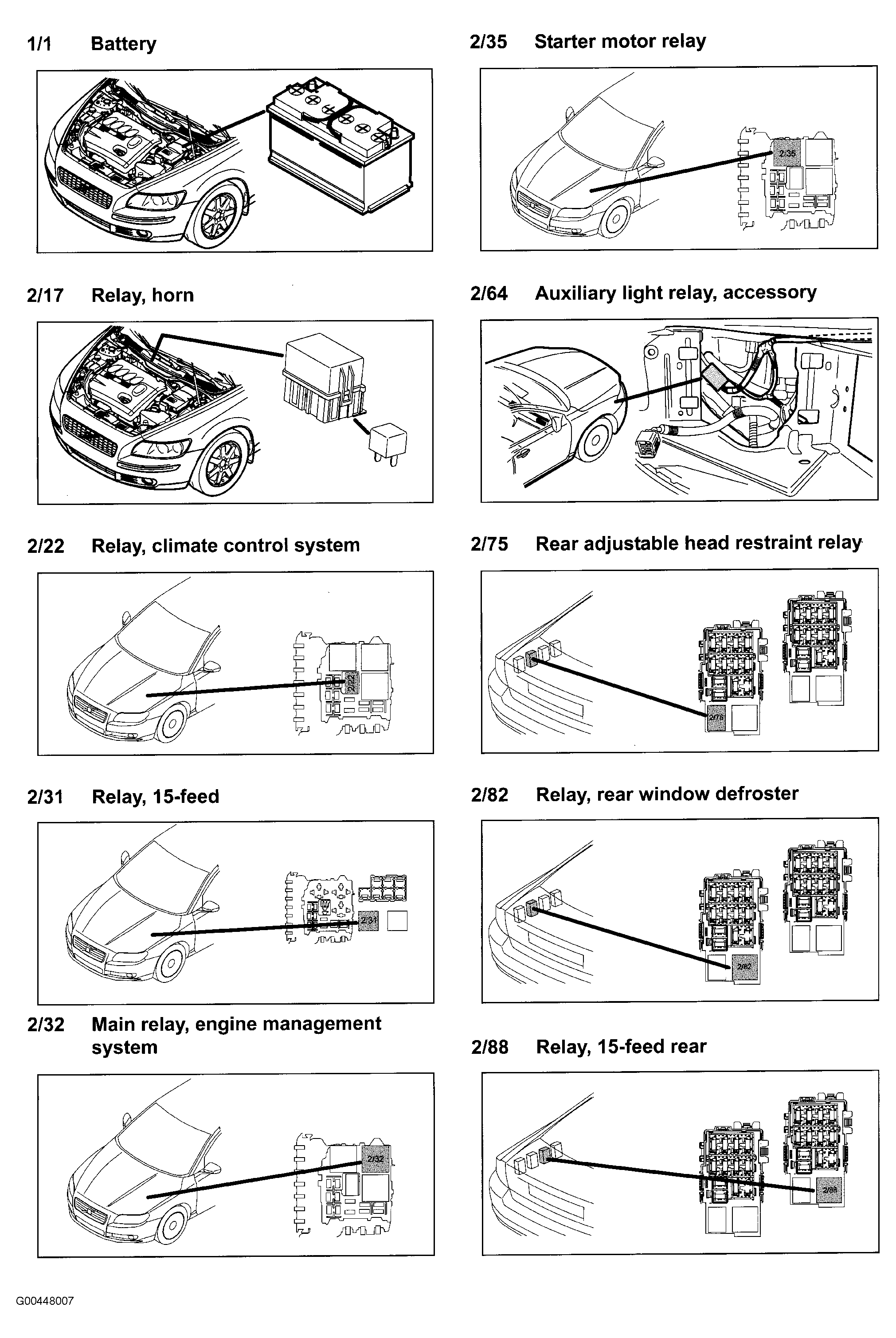

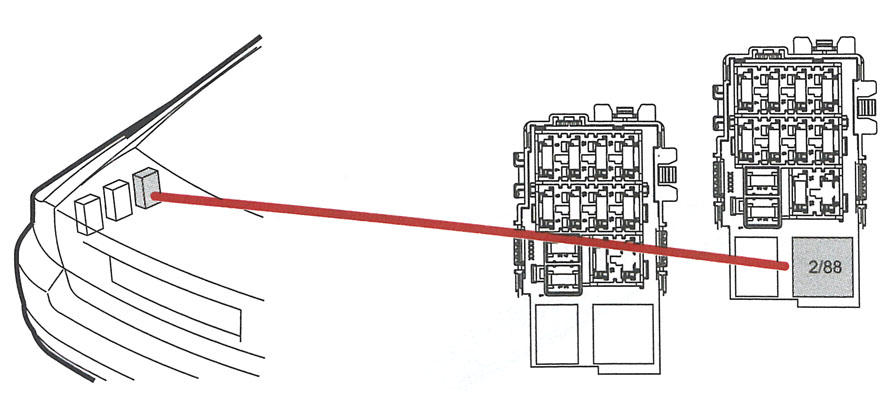

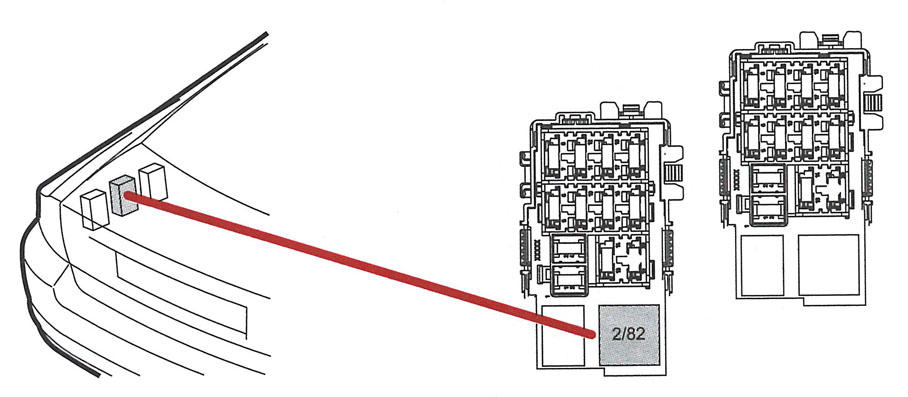

Fig 17: Components (1/1 To 2/88)
Courtesy of VOLVO CARS OF NORTH AMERICA.

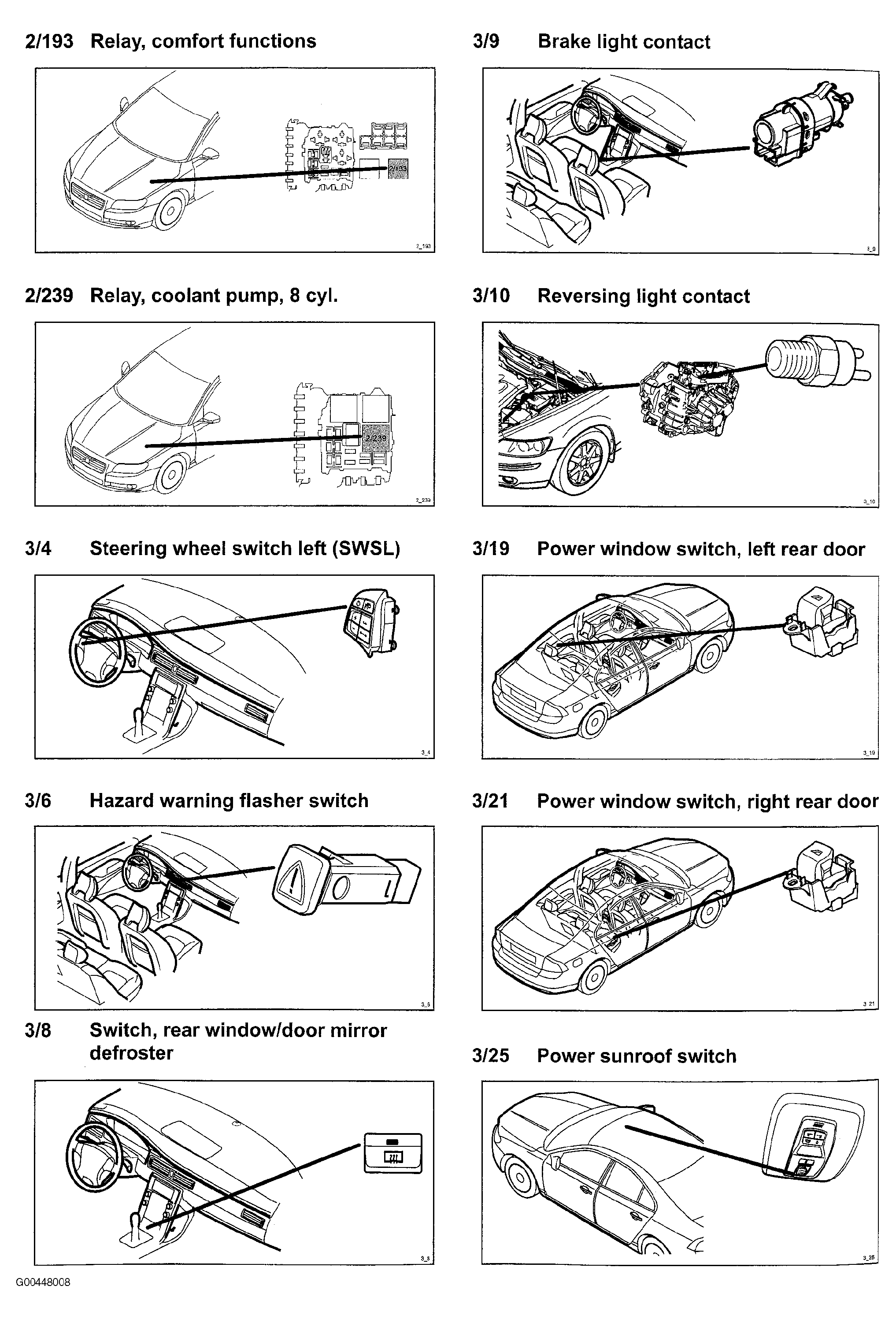

Fig 18: Components (2/193 To 3/25)
Courtesy of VOLVO CARS OF NORTH AMERICA.

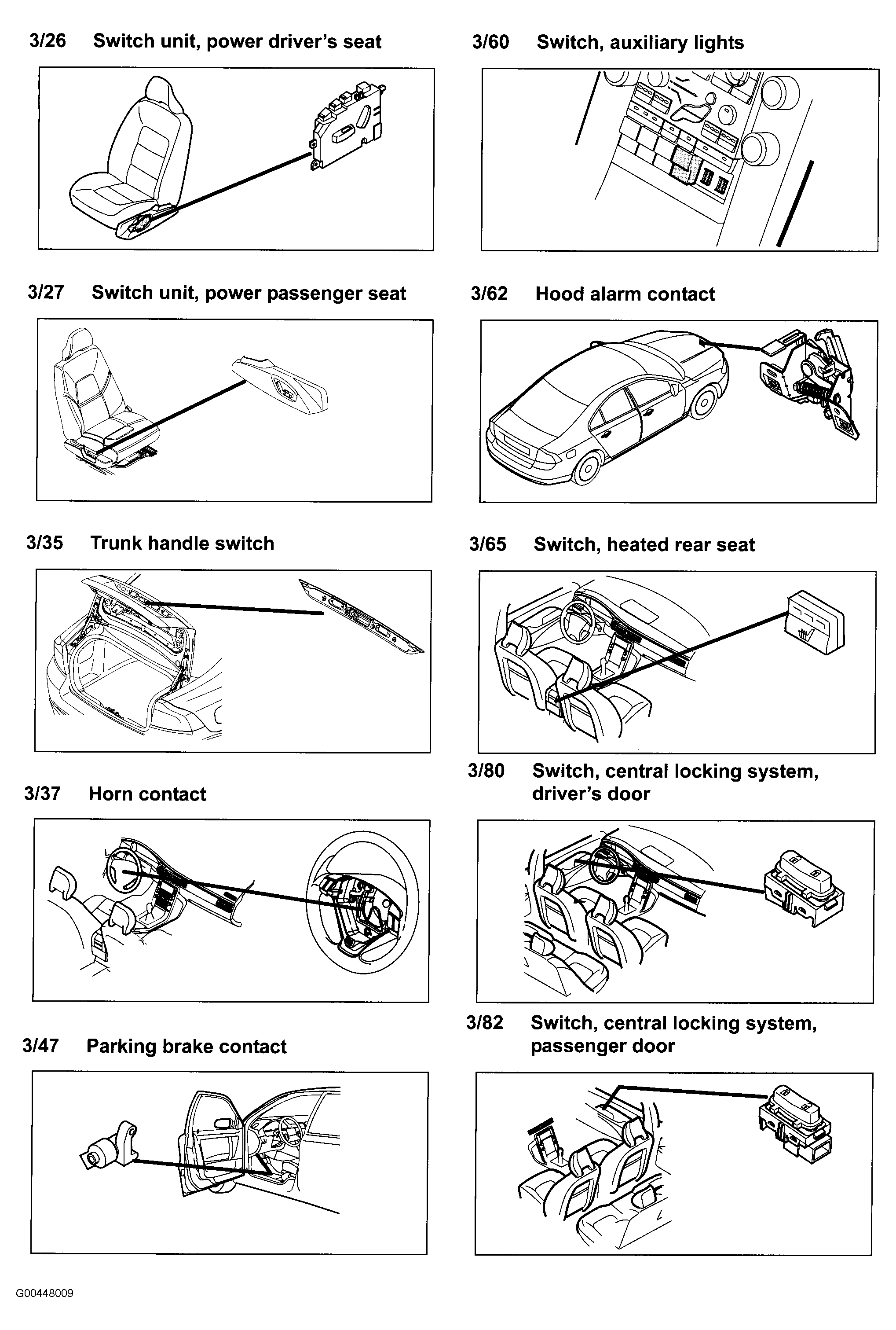

Fig 19: Components (3/26 To 3/82)
Courtesy of VOLVO CARS OF NORTH AMERICA.

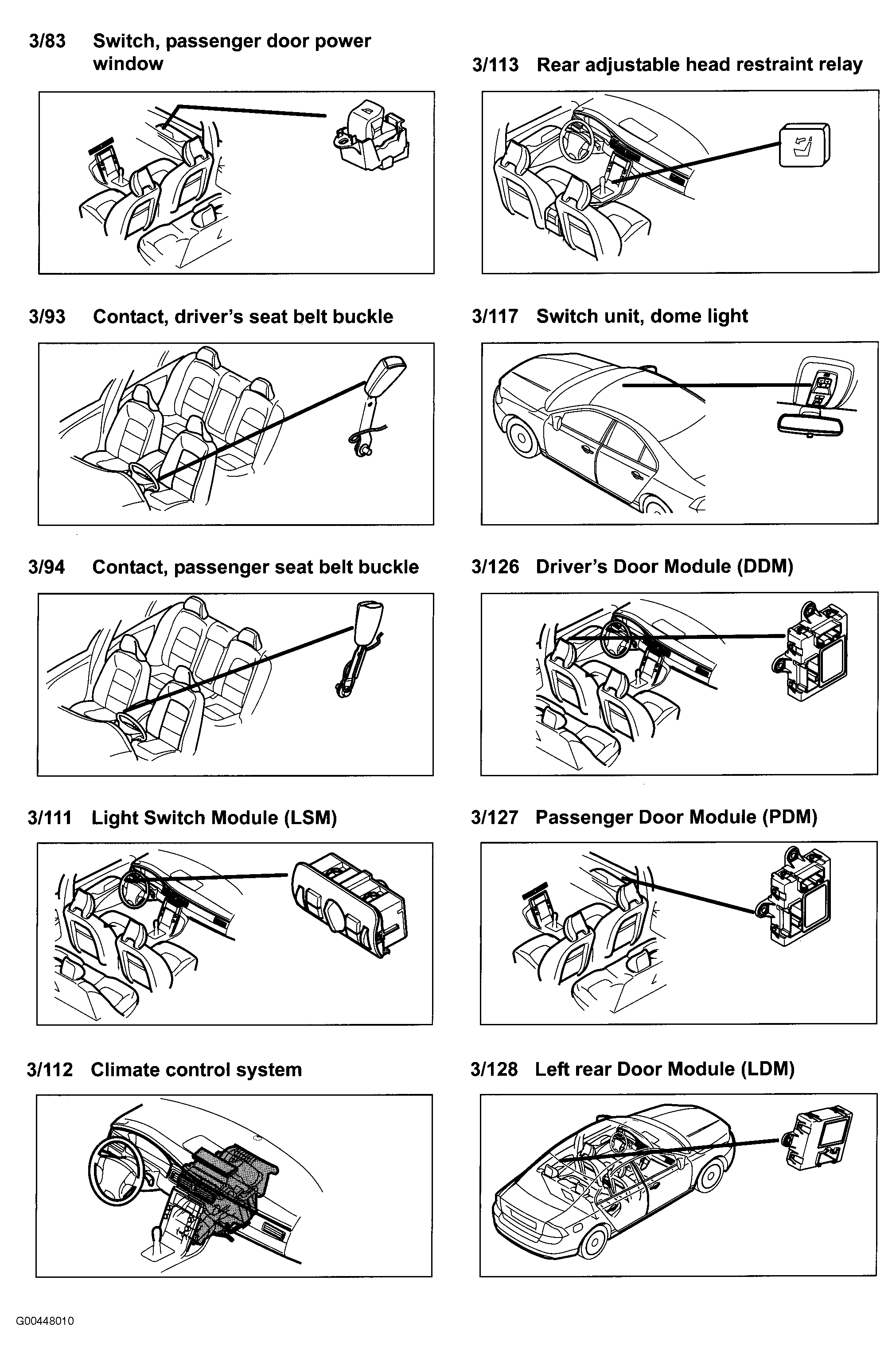

Fig 20: Components (3/83 To 3/128)
Courtesy of VOLVO CARS OF NORTH AMERICA.

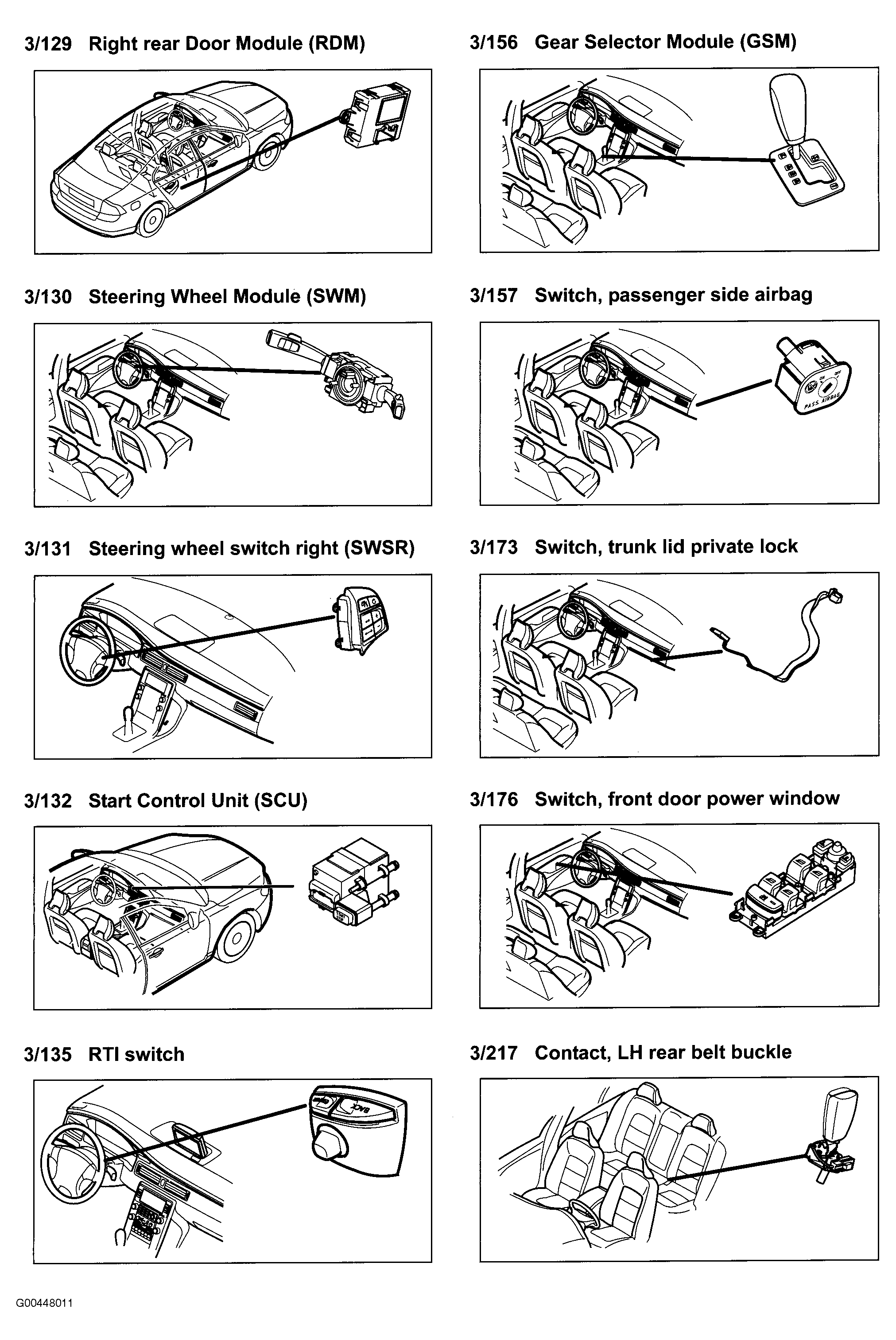

Fig 21: Components (3/129 To 3/217)
Courtesy of VOLVO CARS OF NORTH AMERICA.

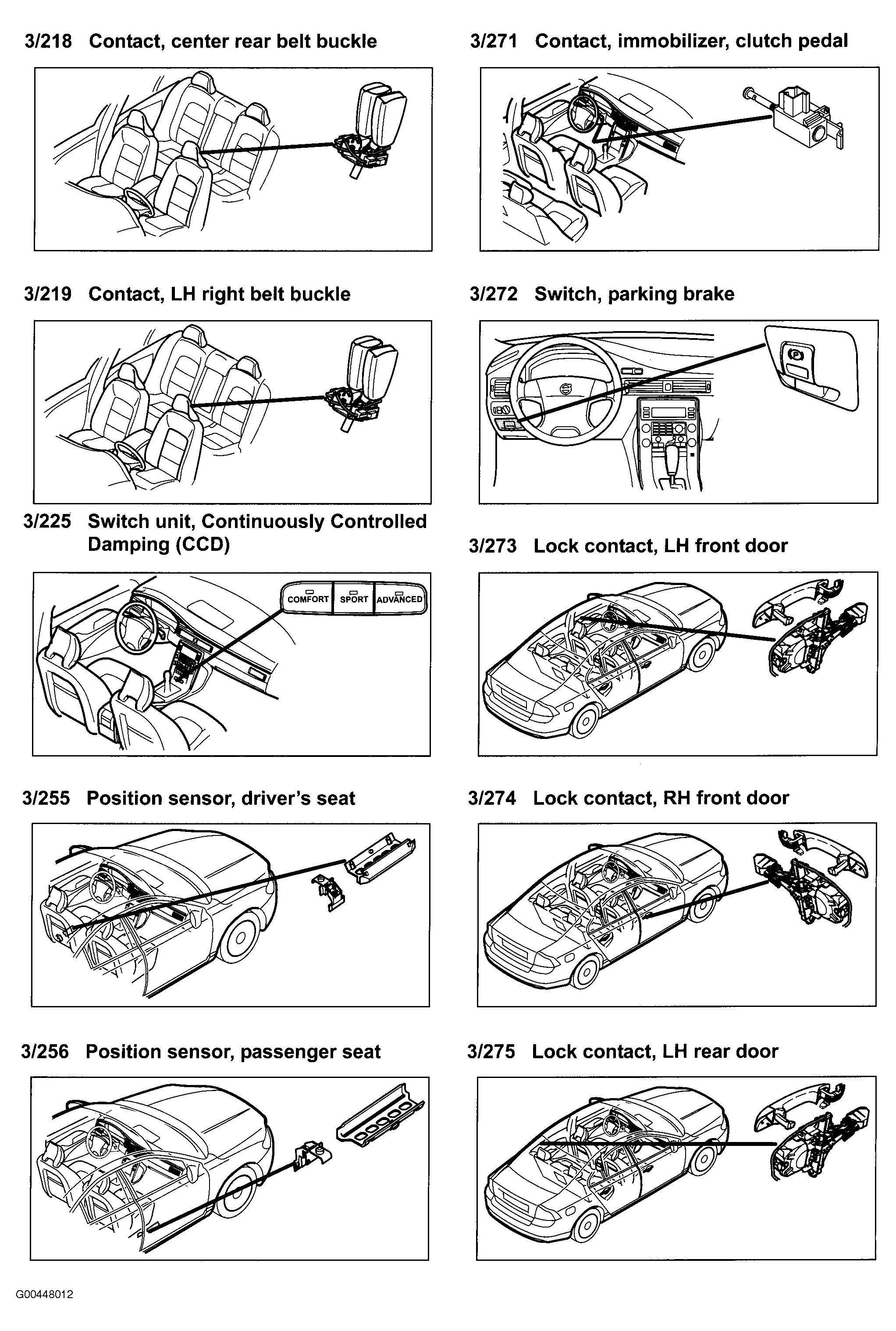

Fig 22: Components (3/218 To 3/275)
Courtesy of VOLVO CARS OF NORTH AMERICA.

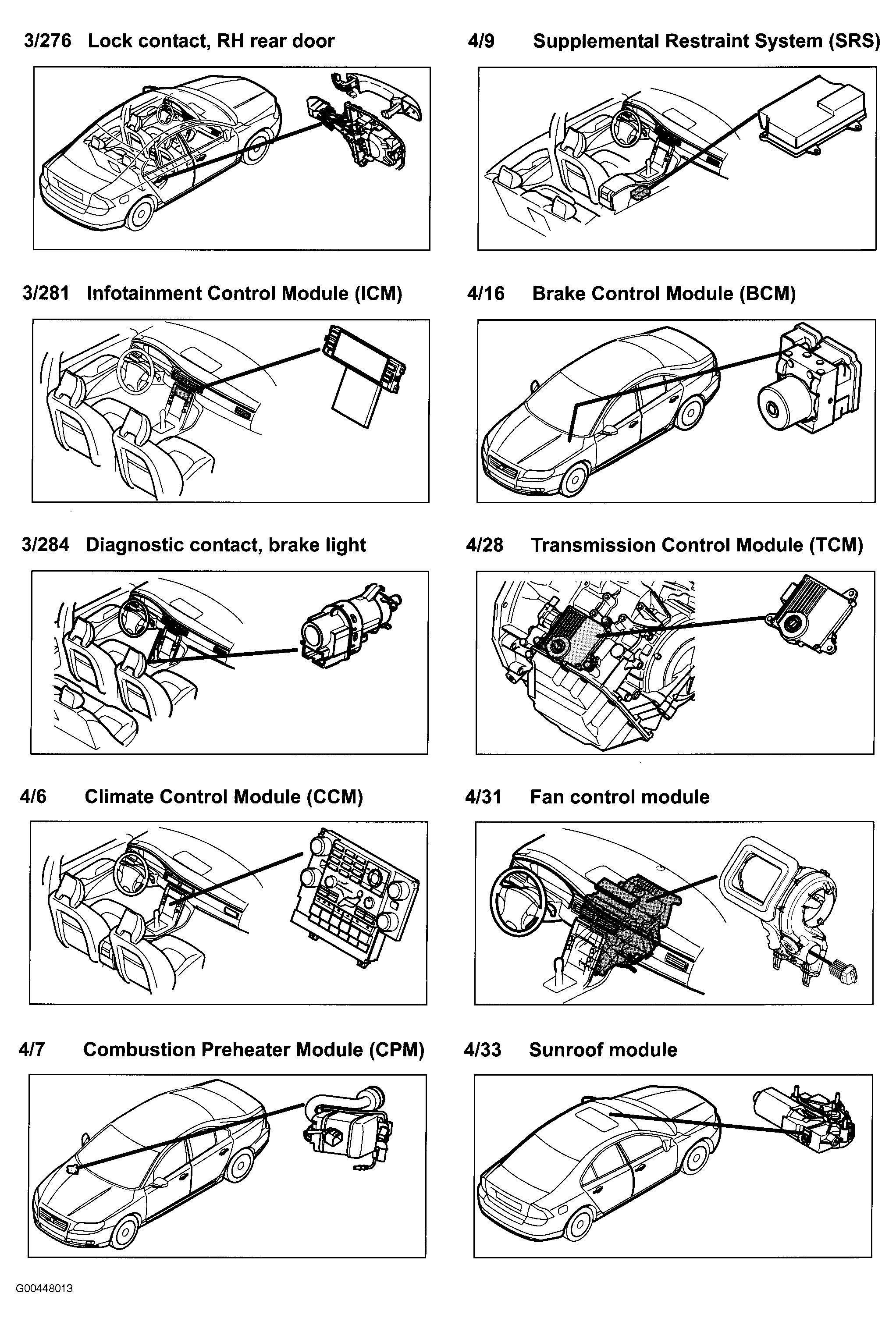

Fig 23: Components (3/276 To 4/33)
Courtesy of VOLVO CARS OF NORTH AMERICA.

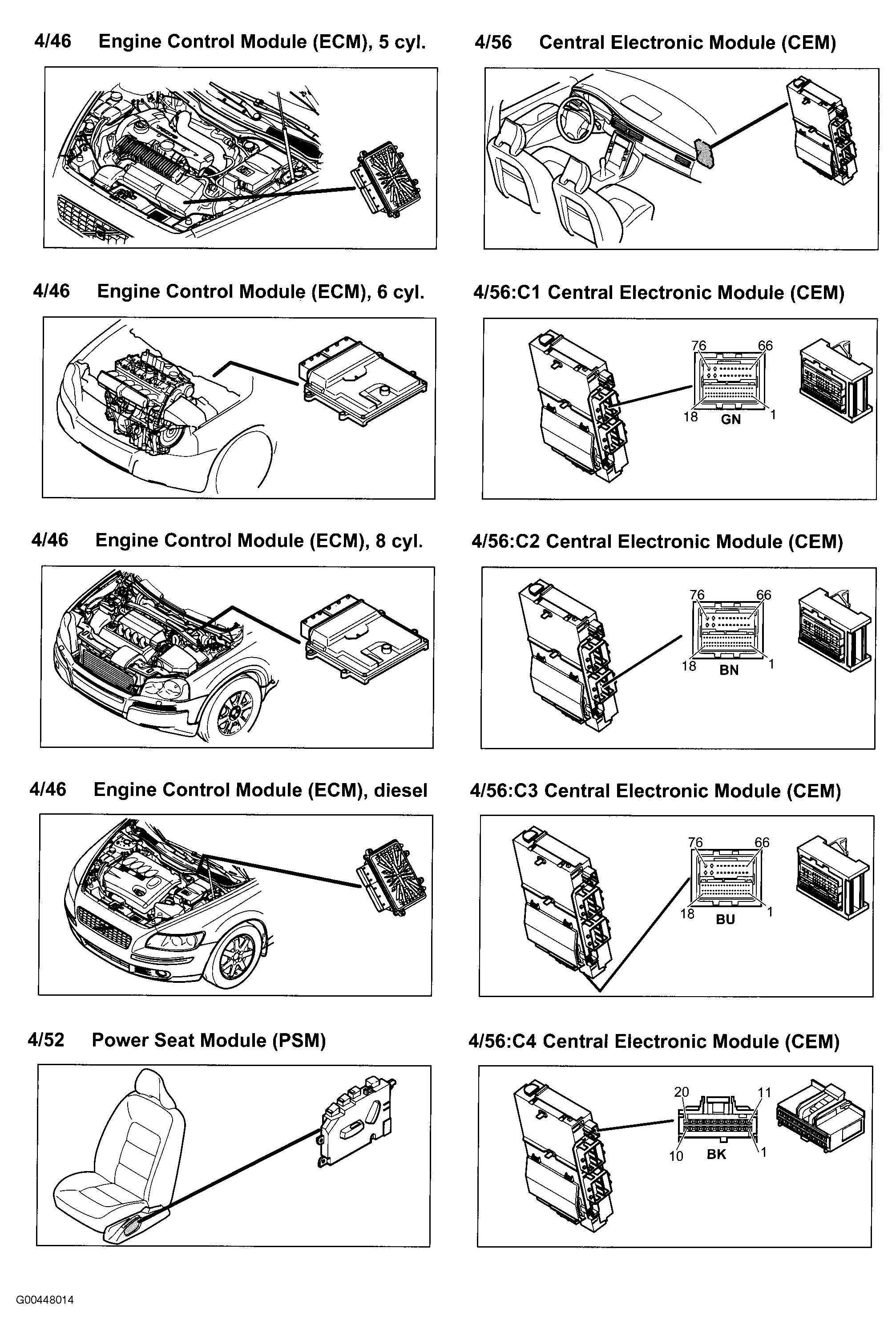

Fig 24: Components (4/46 To 4/56)
Courtesy of VOLVO CARS OF NORTH AMERICA.

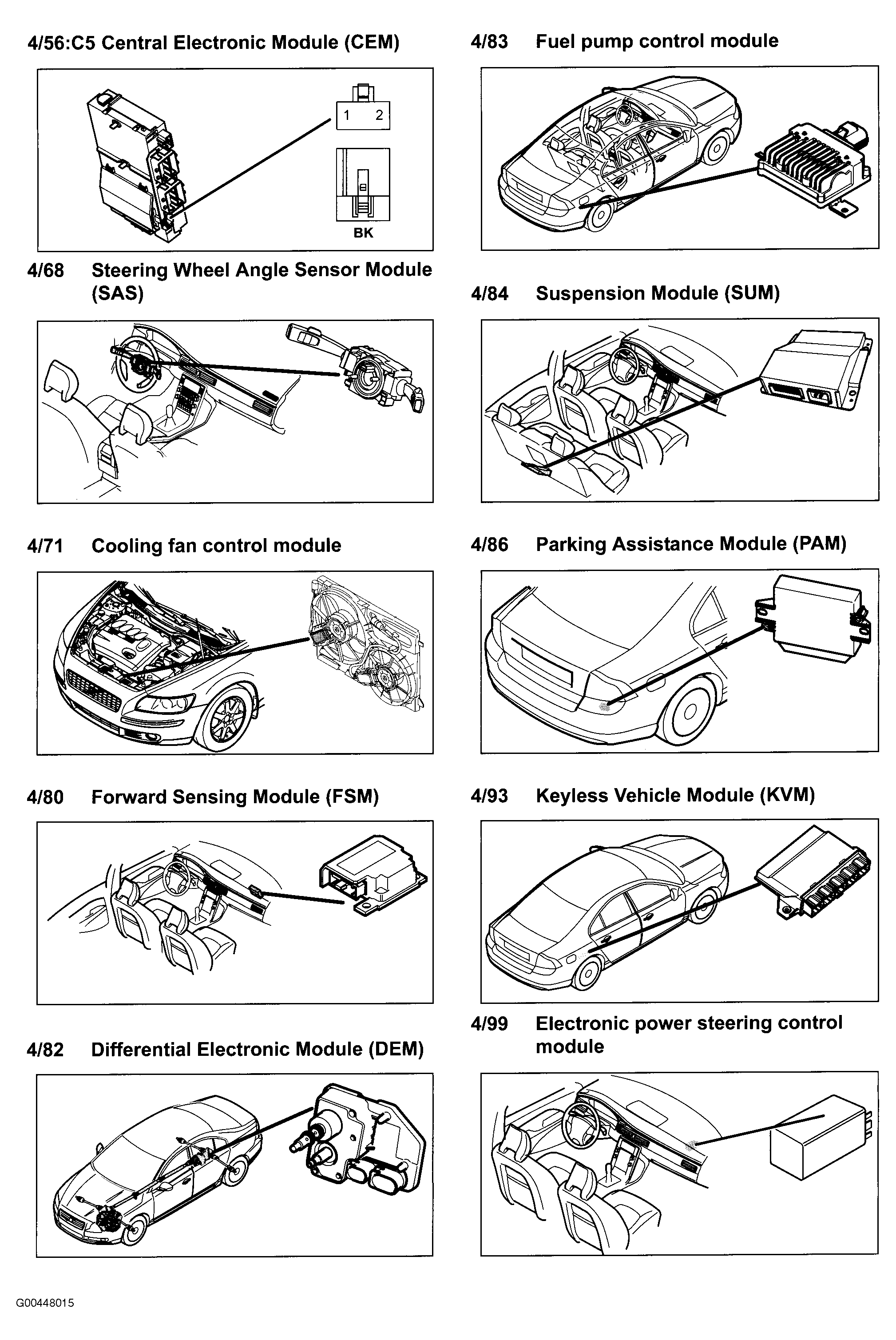

Fig 25: Components (4/56 To 4/99)
Courtesy of VOLVO CARS OF NORTH AMERICA.

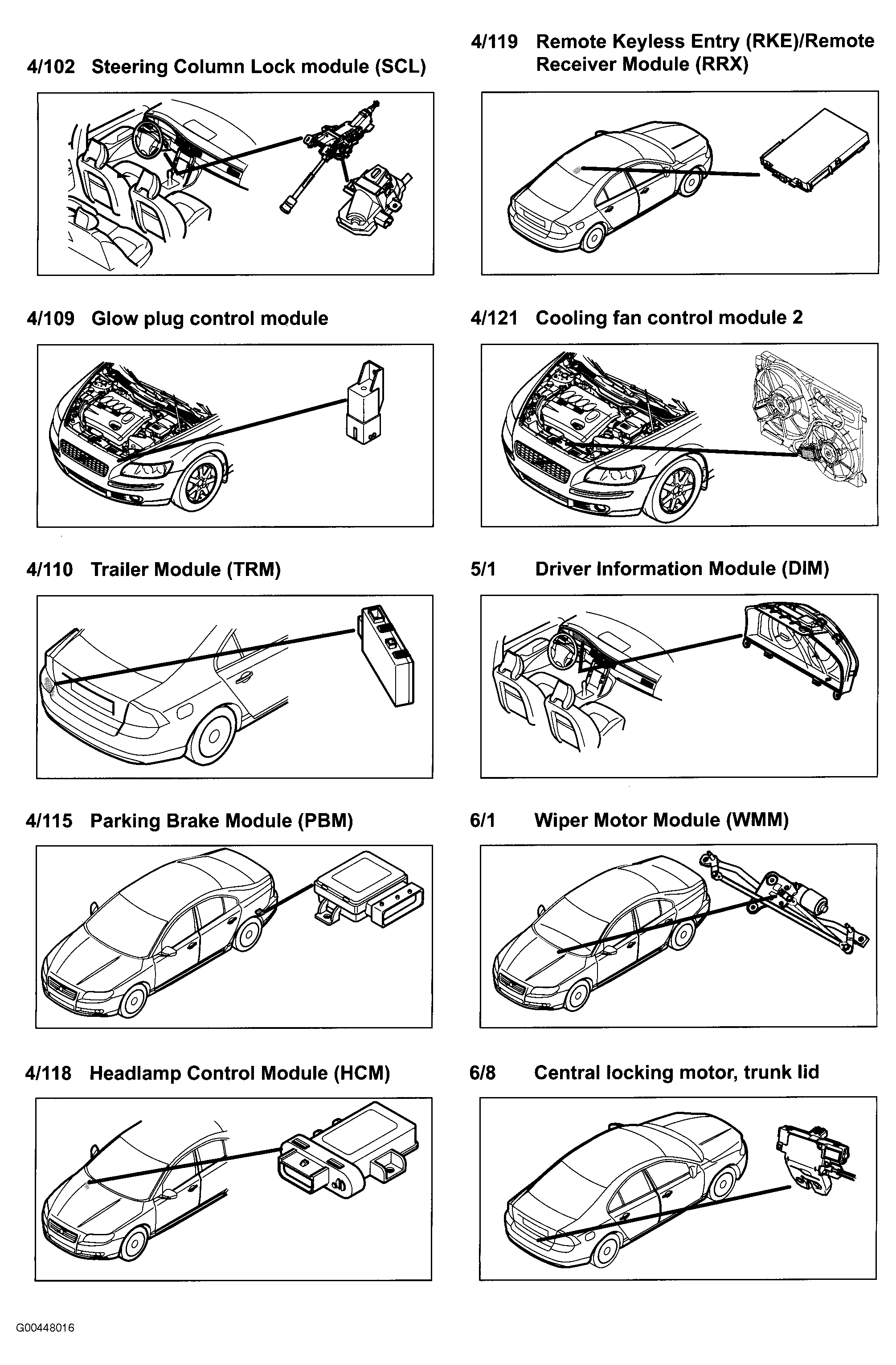

Fig 26: Components (4/102 To 6/8)
Courtesy of VOLVO CARS OF NORTH AMERICA.

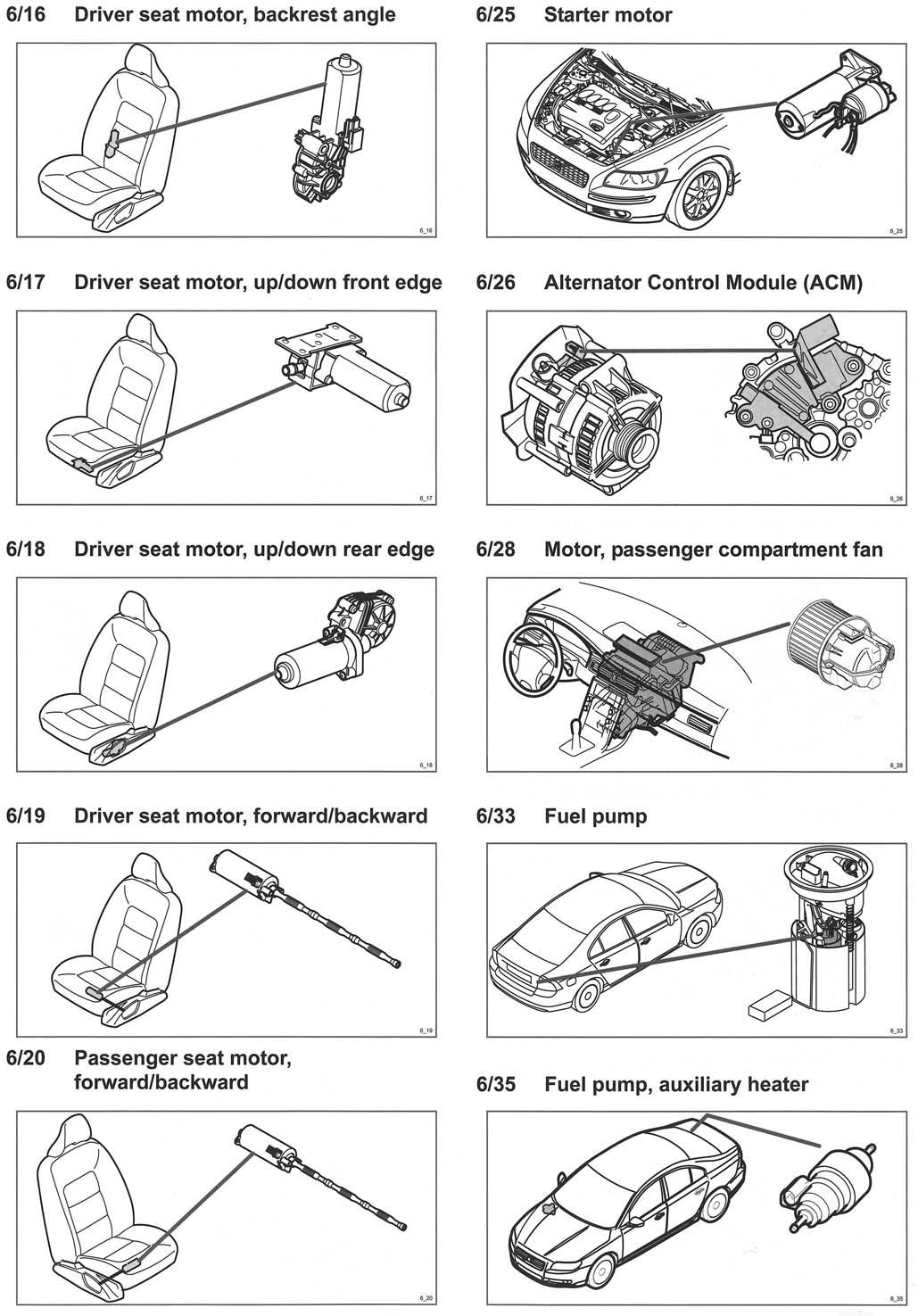

Fig 27: Components (6/16 To 6/35)
Courtesy of VOLVO CARS OF NORTH AMERICA.

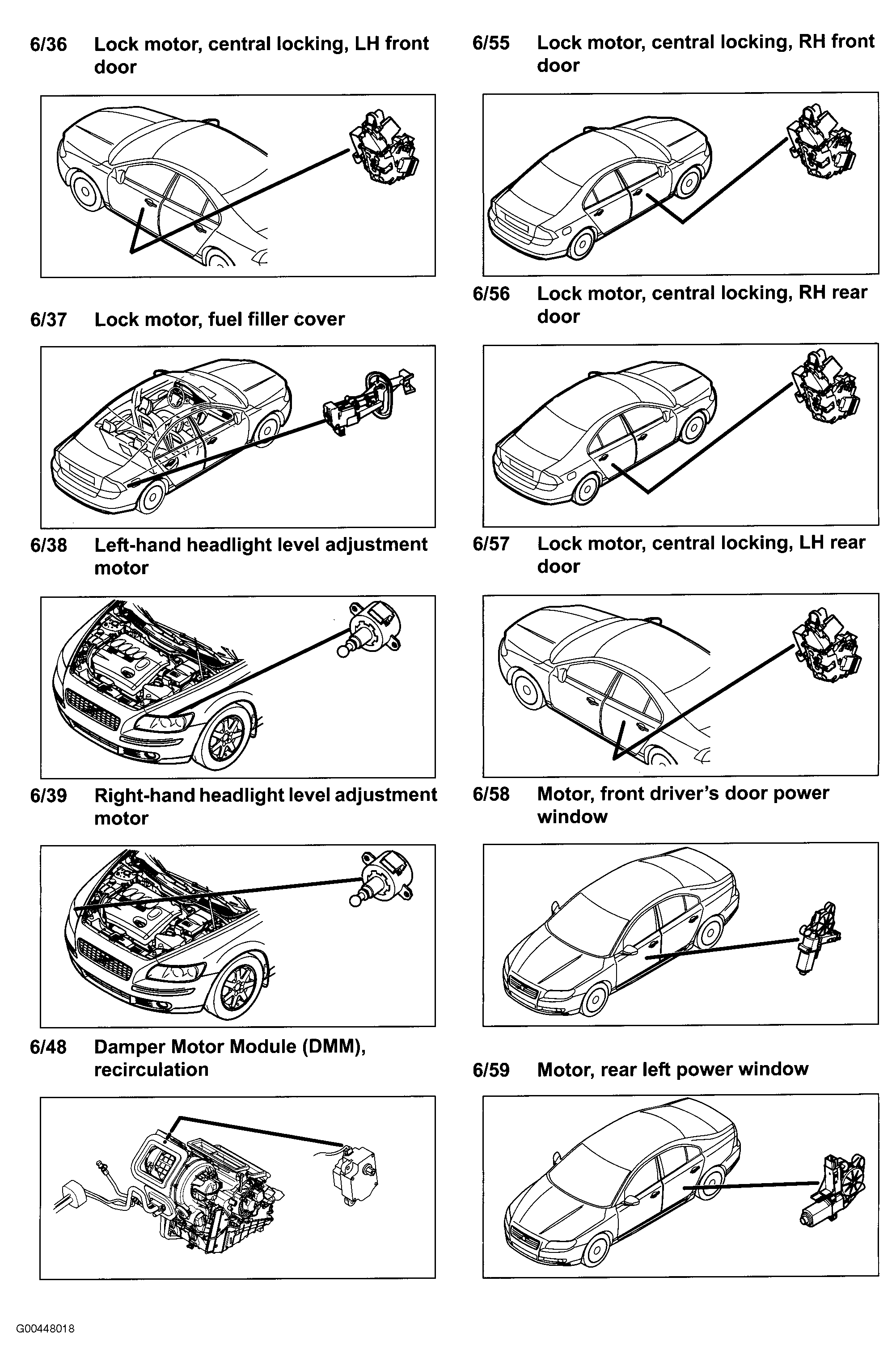

Fig 28: Components (6/36 To 6/59)
Courtesy of VOLVO CARS OF NORTH AMERICA.

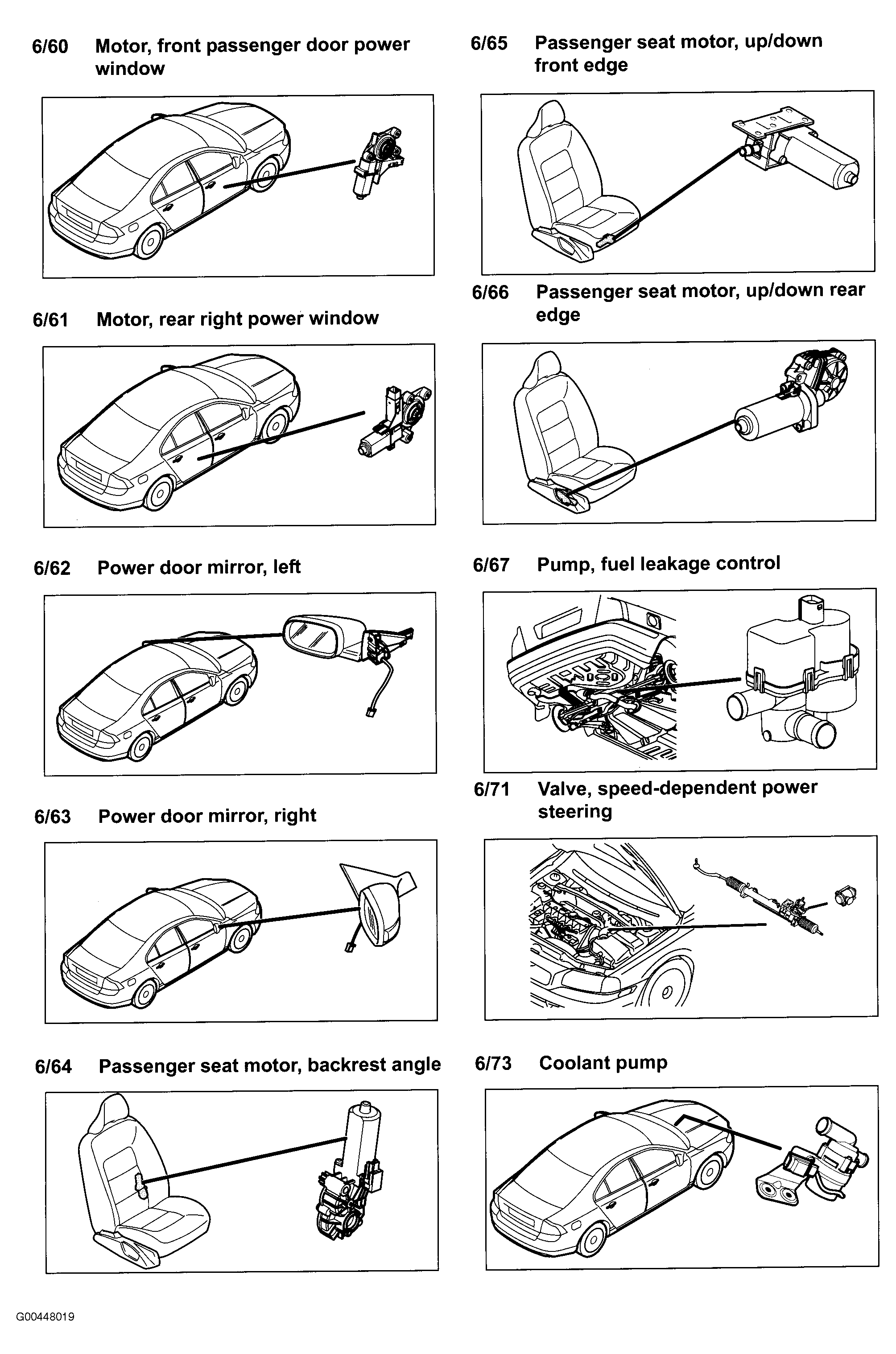

Fig 29: Components (6/60 To 6/73)
Courtesy of VOLVO CARS OF NORTH AMERICA.

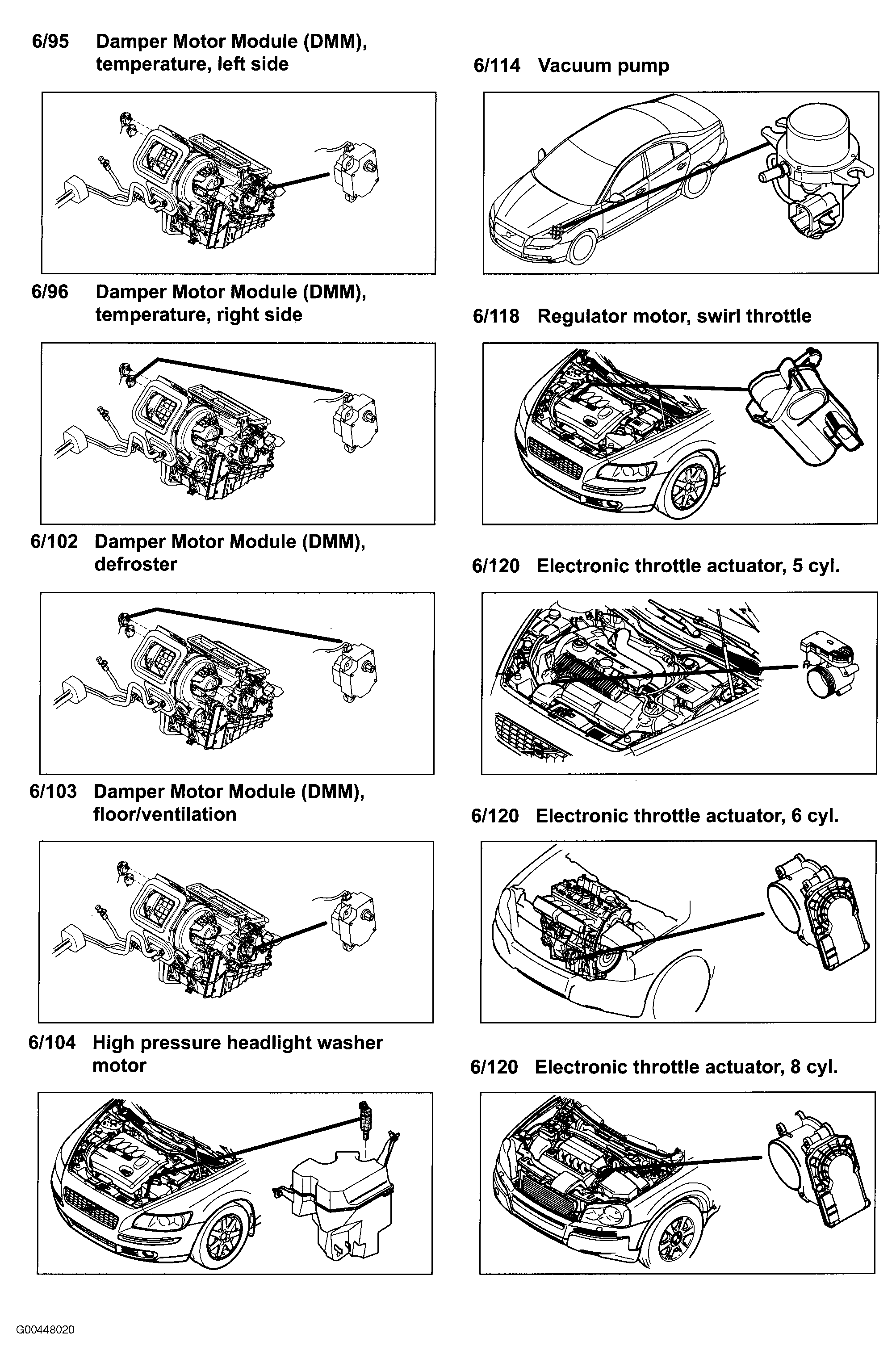

Fig 30: Components (6/95 To 6/120)
Courtesy of VOLVO CARS OF NORTH AMERICA.

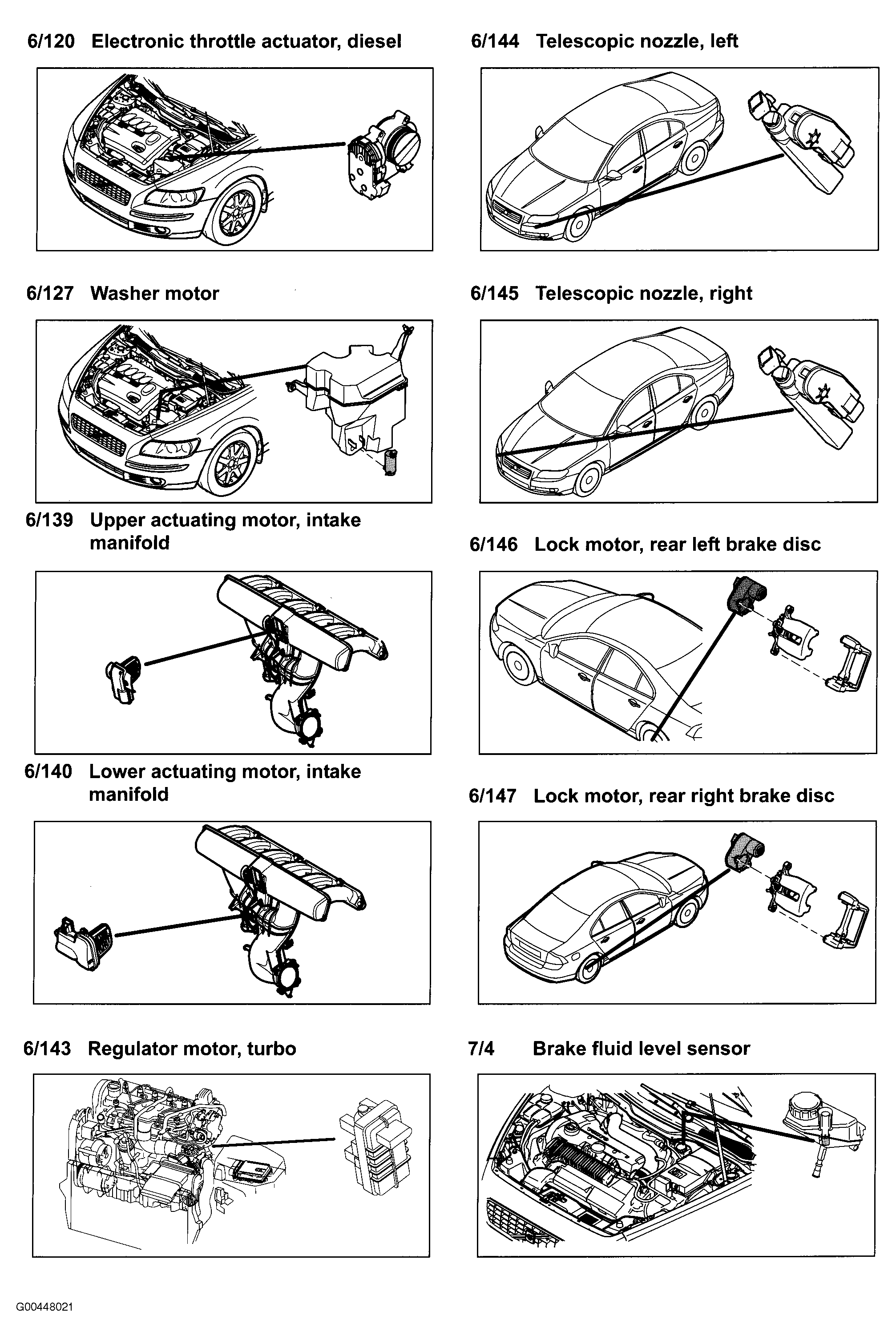

Fig 31: Components (6/120 To 7/4)
Courtesy of VOLVO CARS OF NORTH AMERICA.

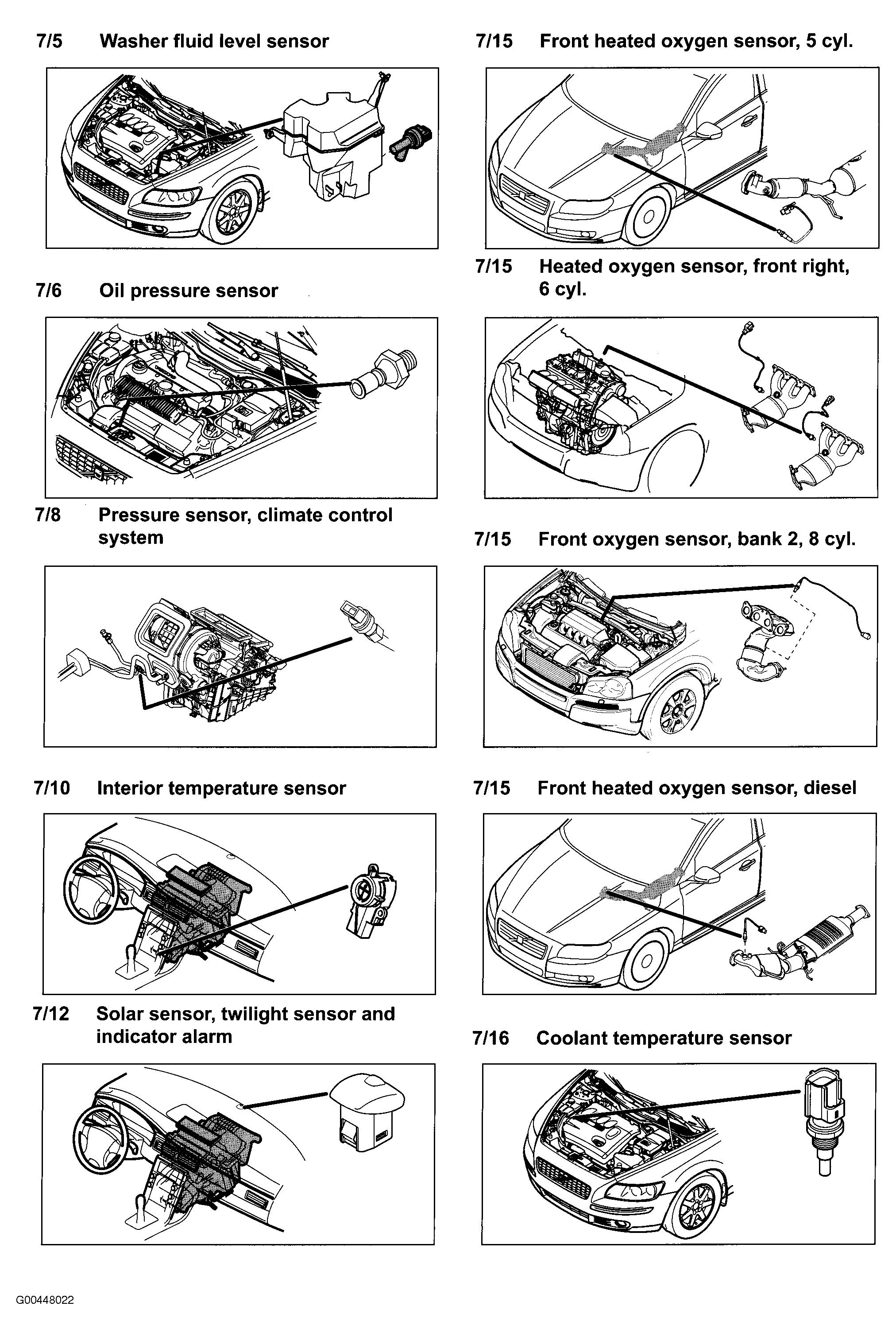

Fig 32: Components (7/5 To 7/16)
Courtesy of VOLVO CARS OF NORTH AMERICA.

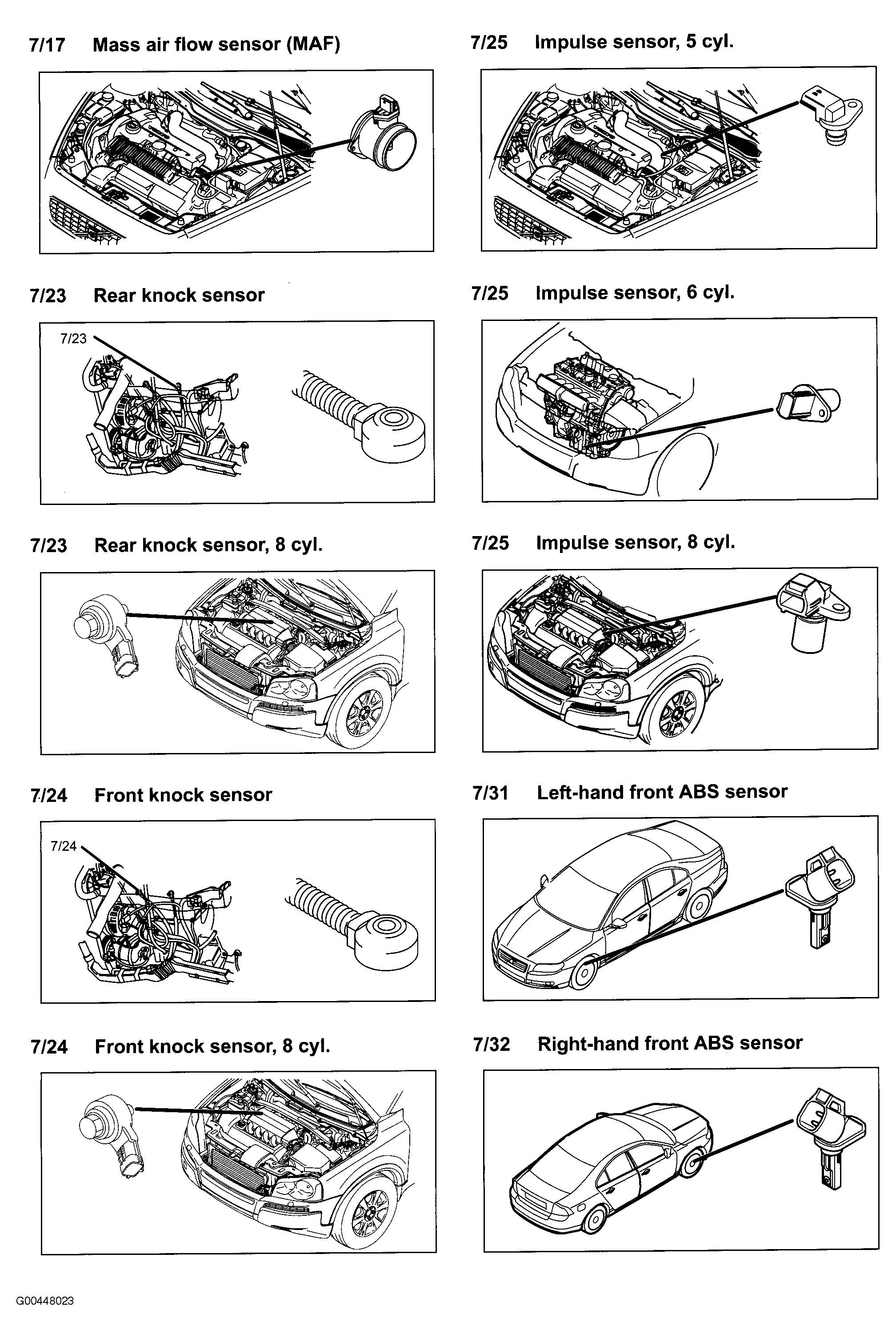

Fig 33: Components (7/17 To 7/32)
Courtesy of VOLVO CARS OF NORTH AMERICA.

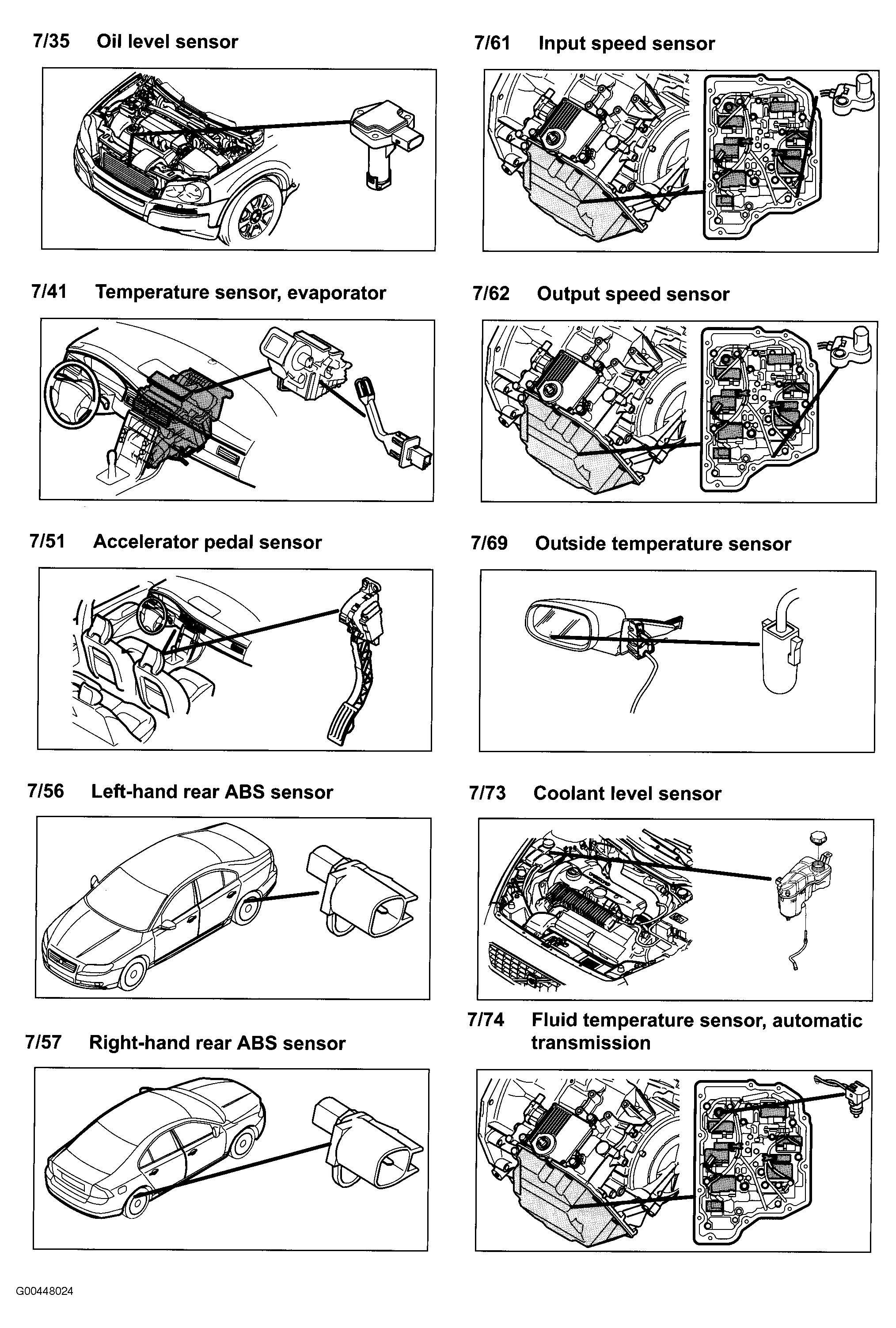

Fig 34: Components (7/35 To 7/74)
Courtesy of VOLVO CARS OF NORTH AMERICA.

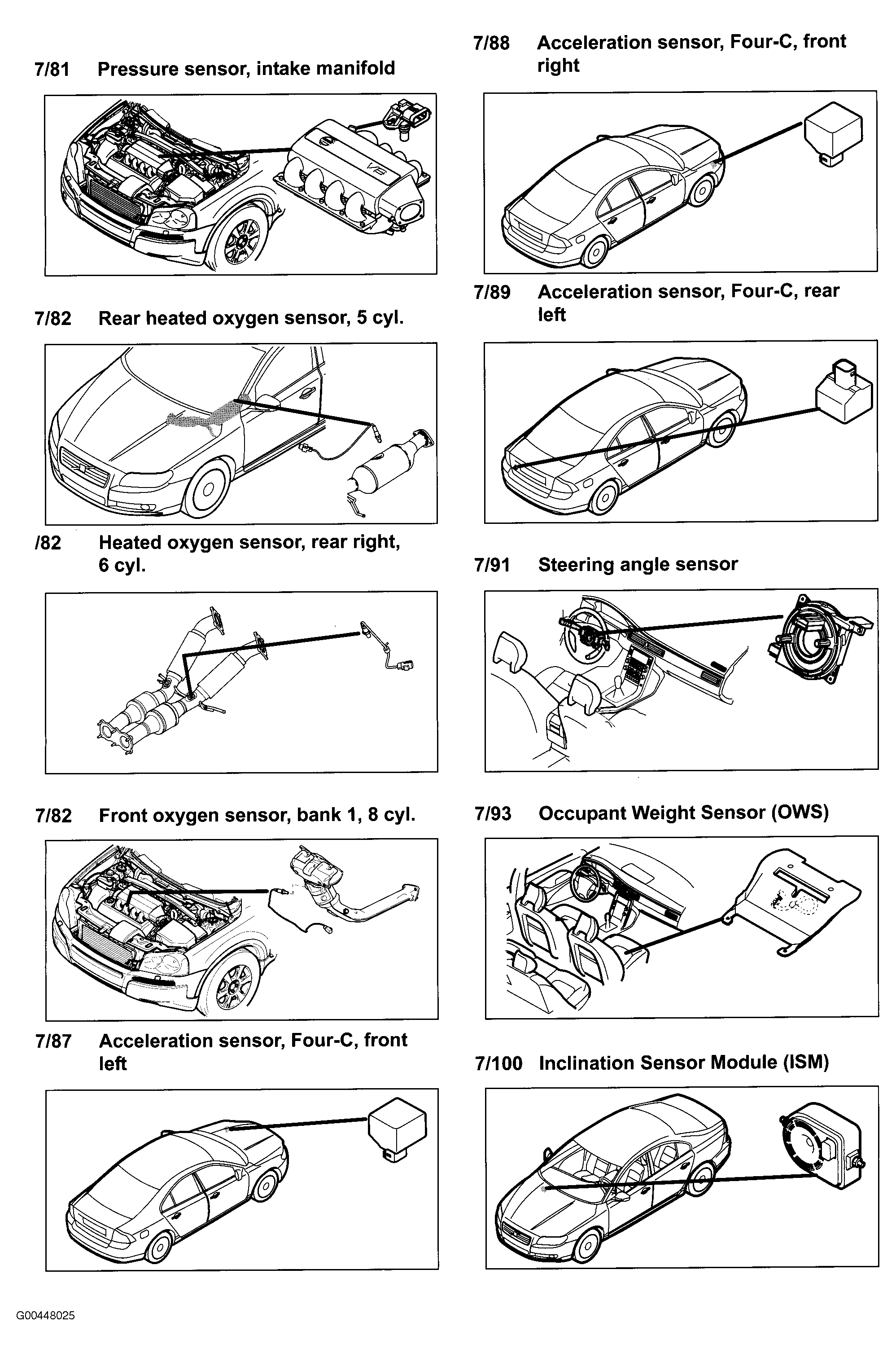

Fig 35: Components (7/81 To 7/100)
Courtesy of VOLVO CARS OF NORTH AMERICA.

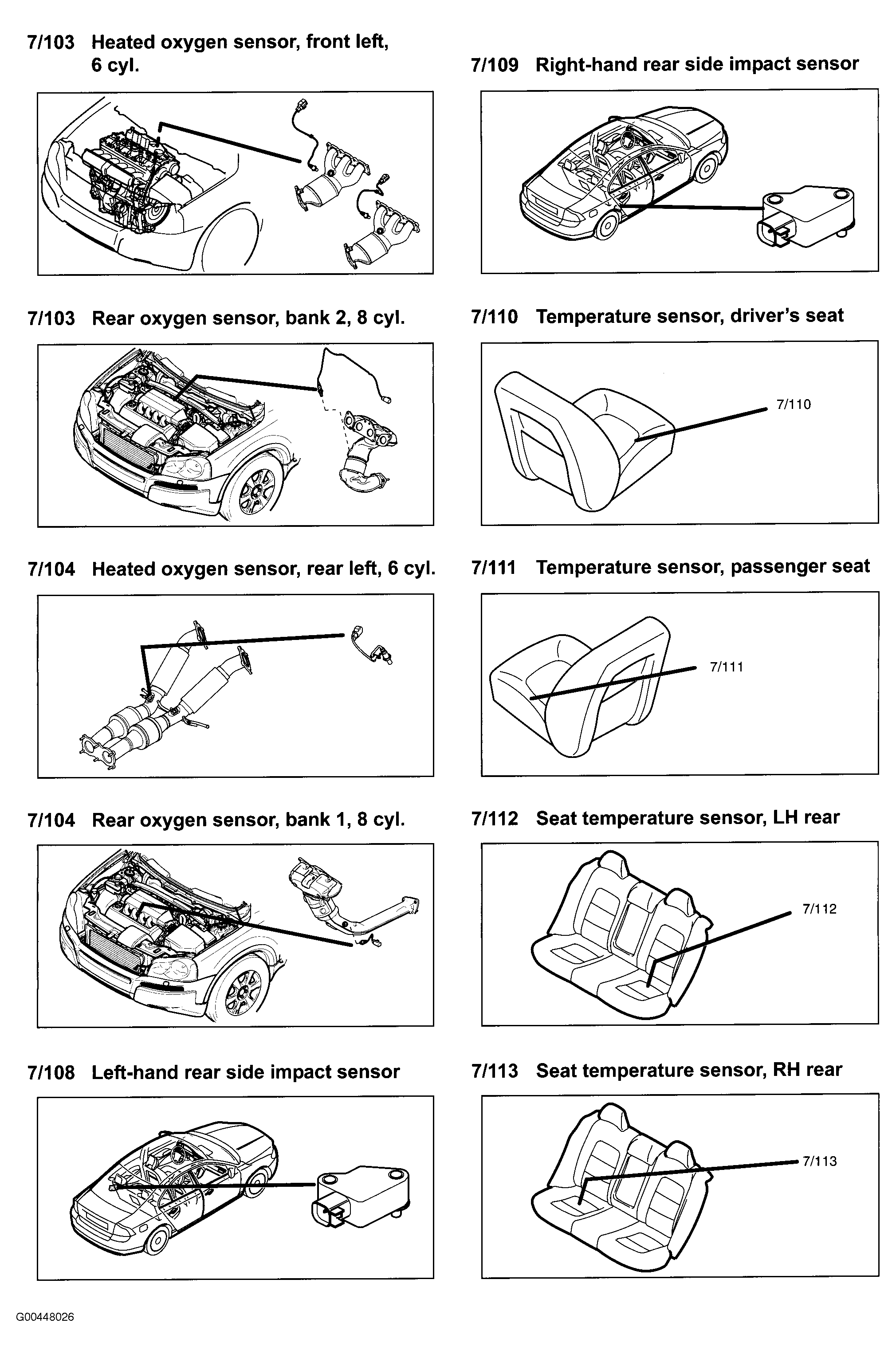

Fig 36: Components (7/103 To 7/113)
Courtesy of VOLVO CARS OF NORTH AMERICA.

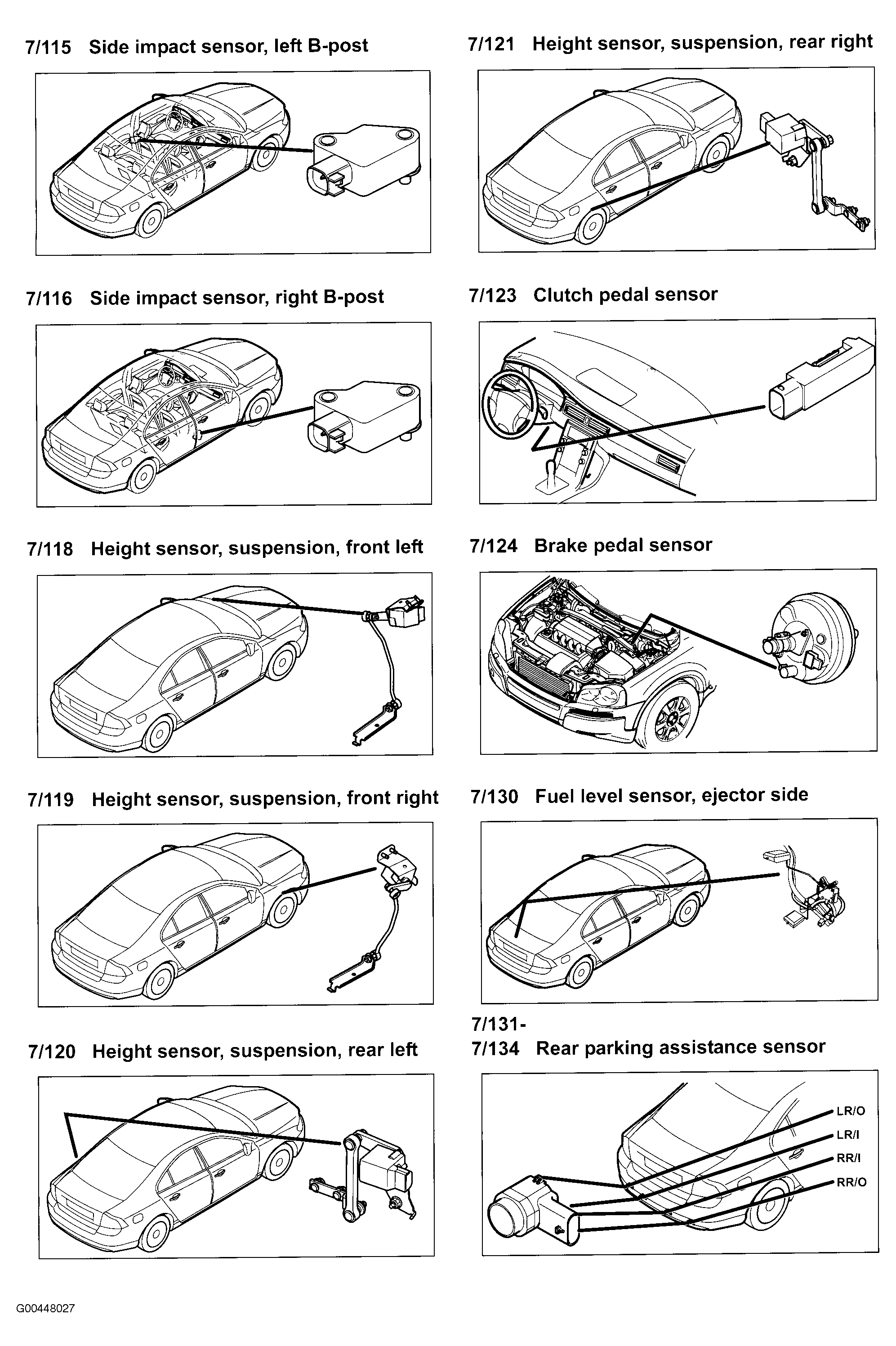

Fig 37: Components (7/115 To 7/134)
Courtesy of VOLVO CARS OF NORTH AMERICA.

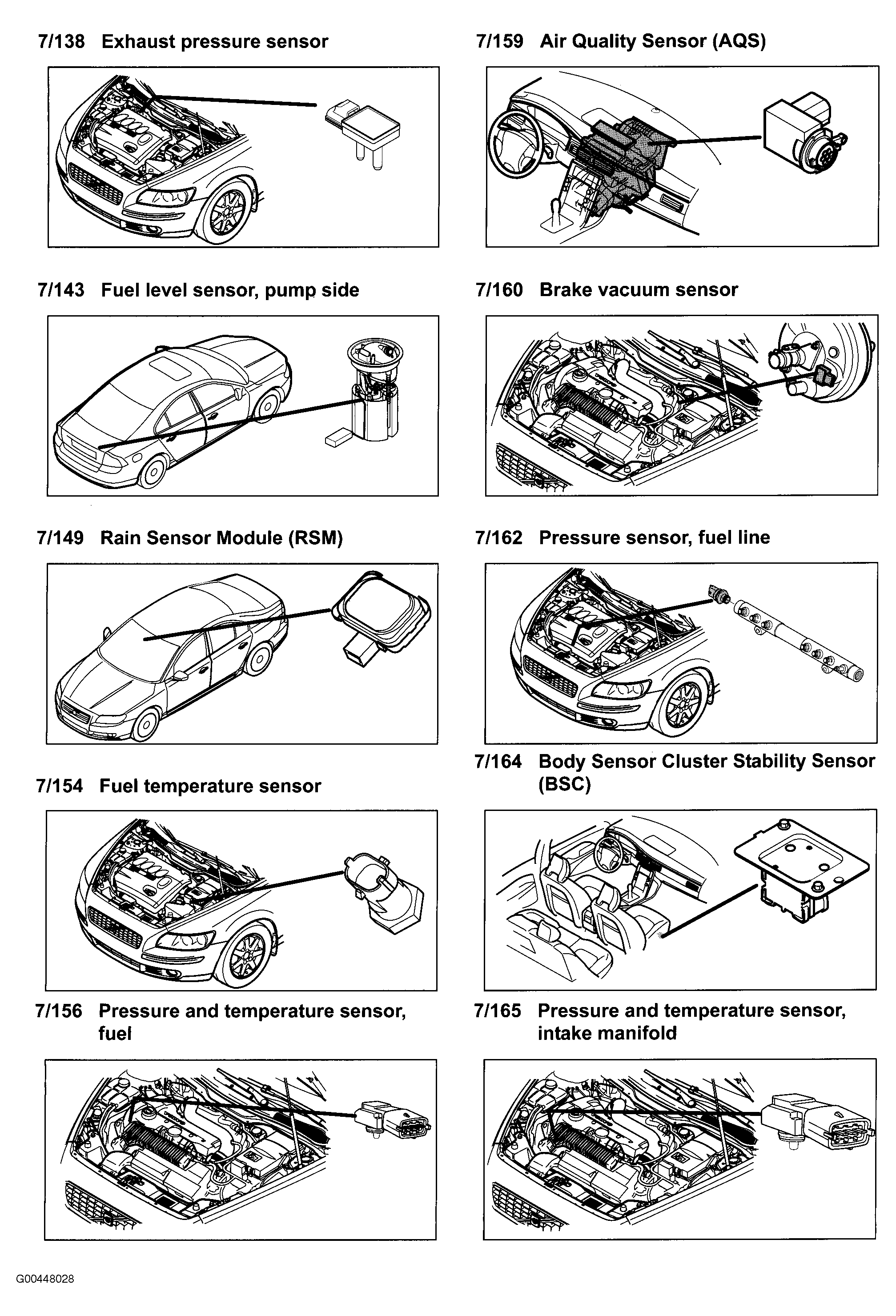

Fig 38: Components (7/138 To 7/165)
Courtesy of VOLVO CARS OF NORTH AMERICA.

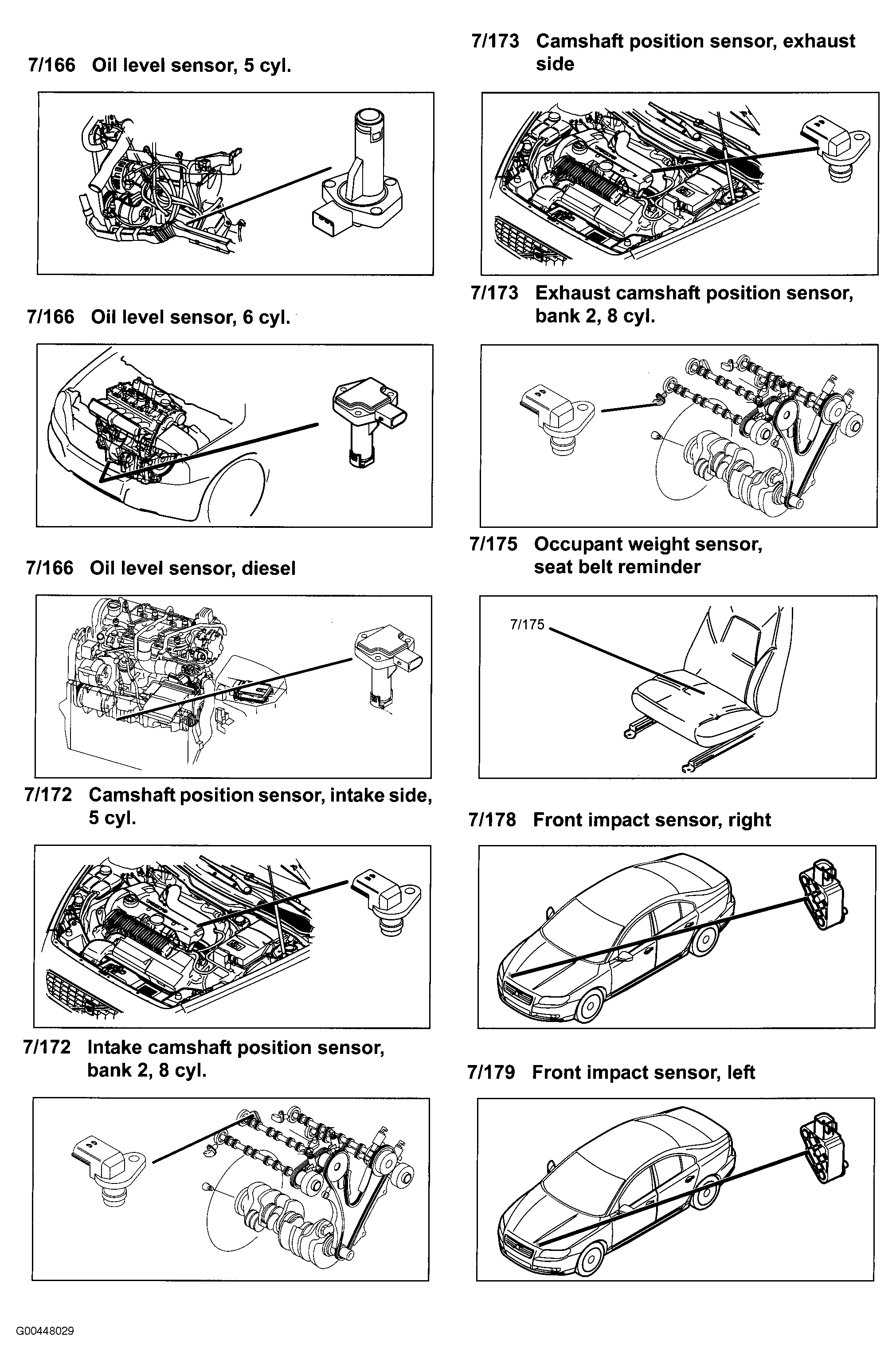

Fig 39: Components (7/166 To 7/179)
Courtesy of VOLVO CARS OF NORTH AMERICA.

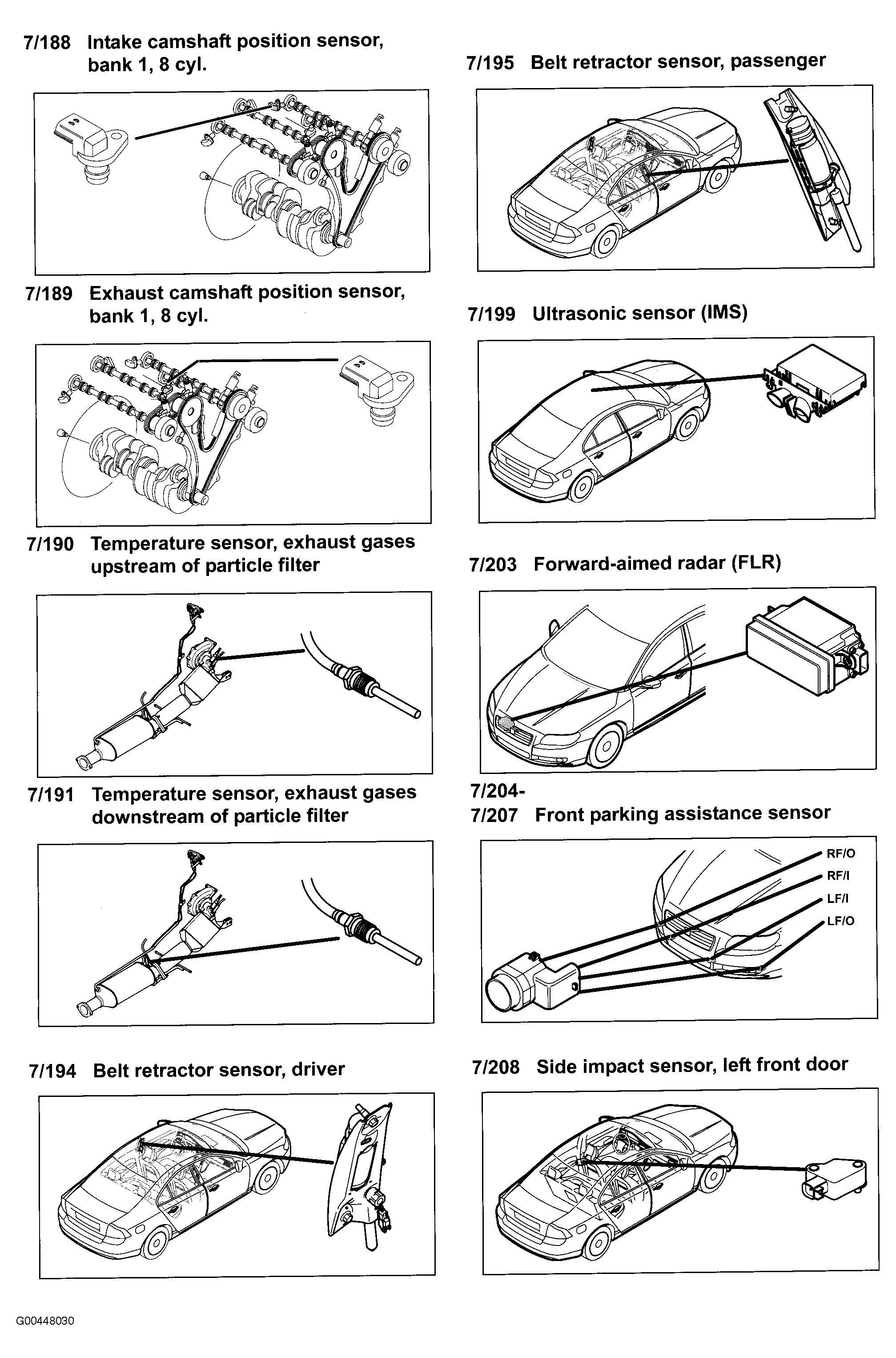

Fig 40: Components (7/188 To 7/208)
Courtesy of VOLVO CARS OF NORTH AMERICA.

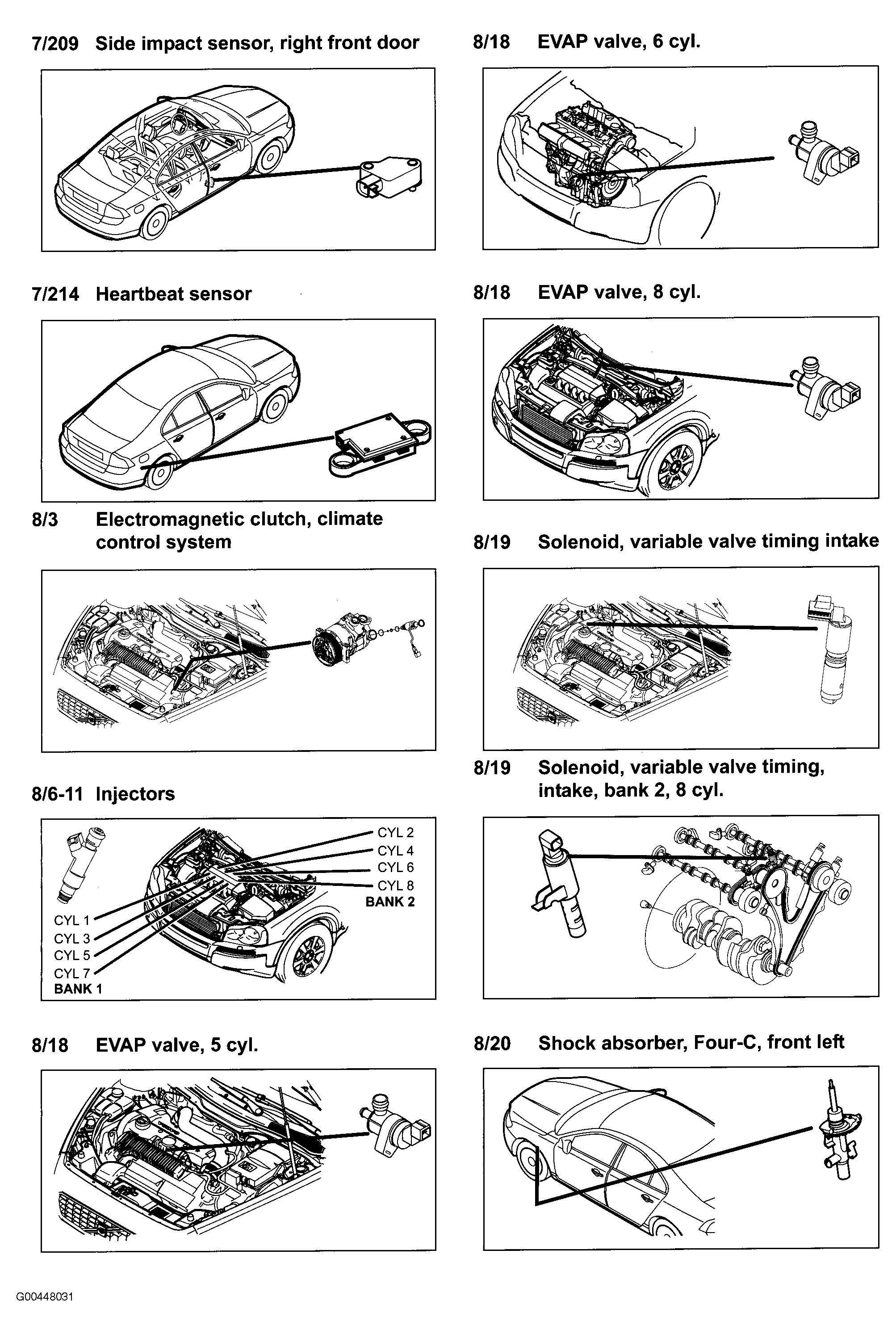

Fig 41: Components (7/209 To 8/20)
Courtesy of VOLVO CARS OF NORTH AMERICA.

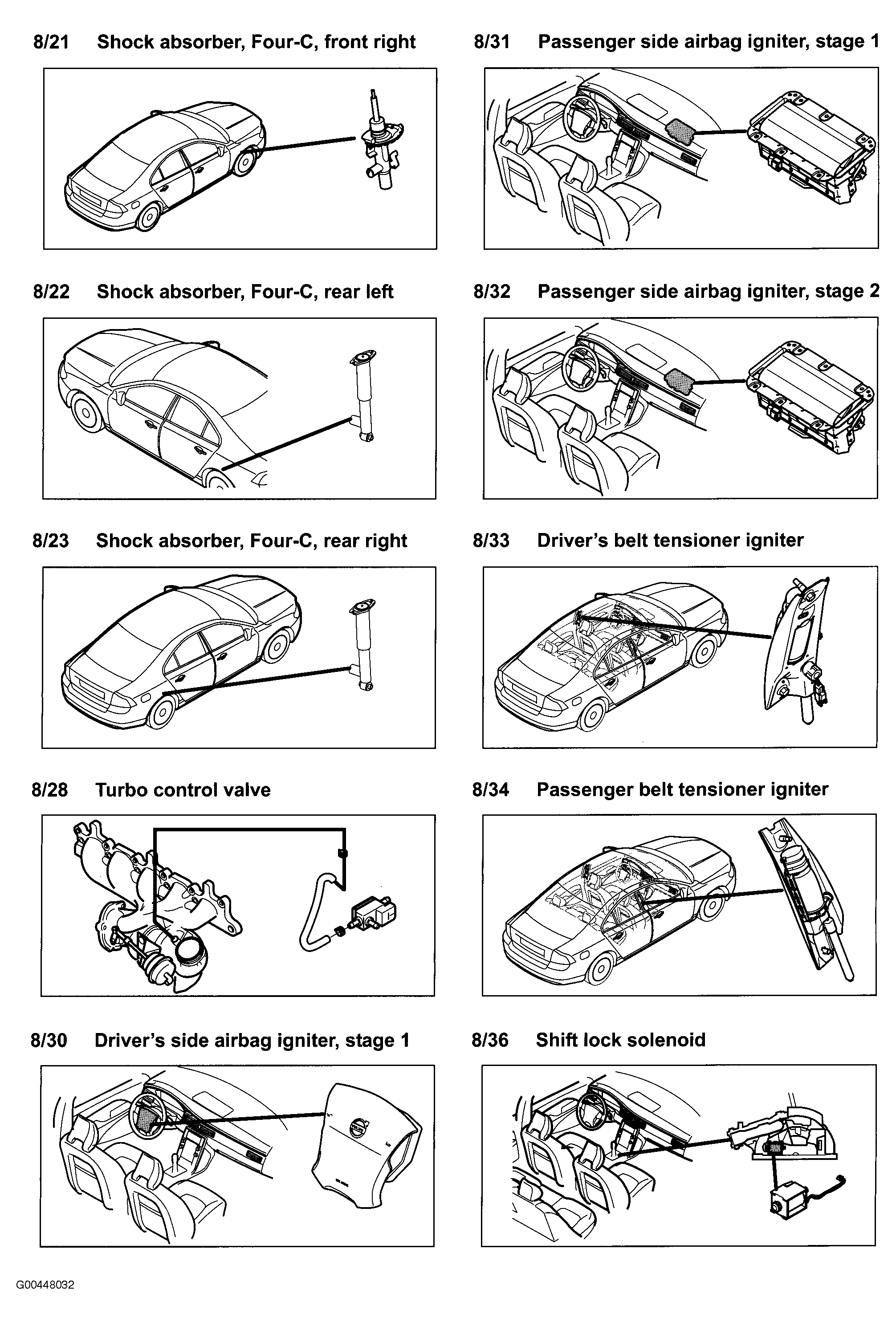

Fig 42: Components (8/21 To 8/36)
Courtesy of VOLVO CARS OF NORTH AMERICA.

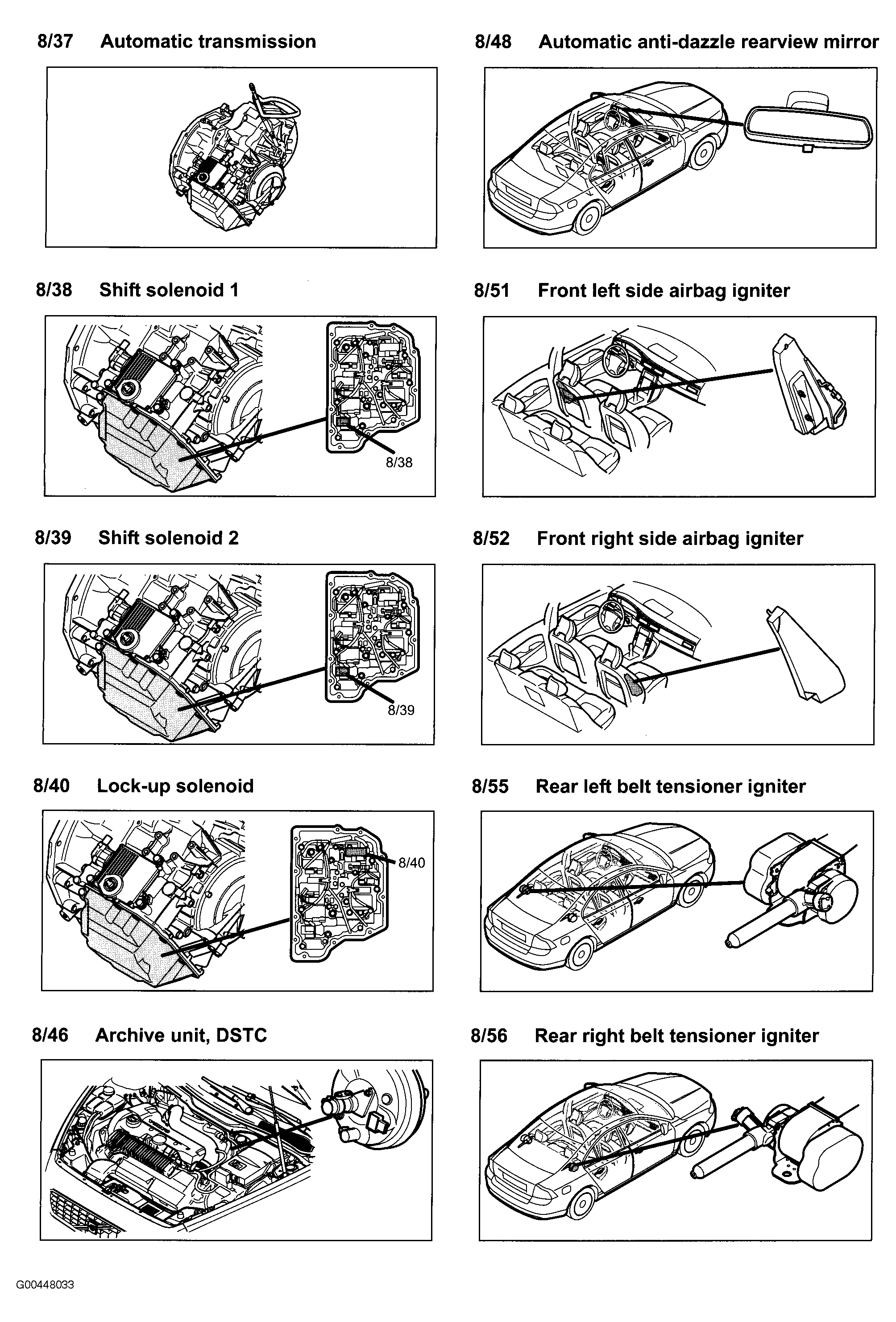

Fig 43: Components (8/37 To 8/56)
Courtesy of VOLVO CARS OF NORTH AMERICA.

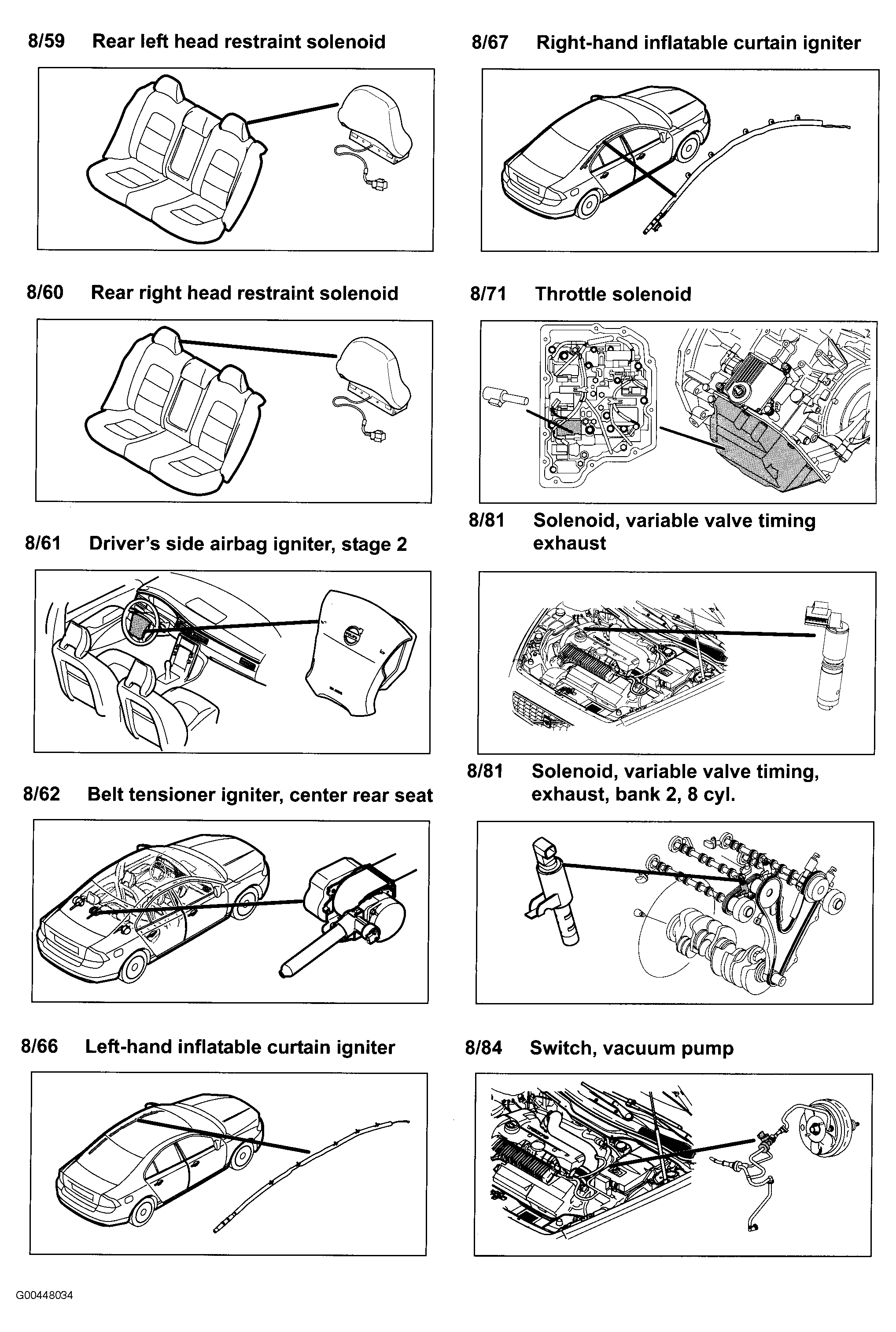

Fig 44: Components (8/59 To 8/84)
Courtesy of VOLVO CARS OF NORTH AMERICA.

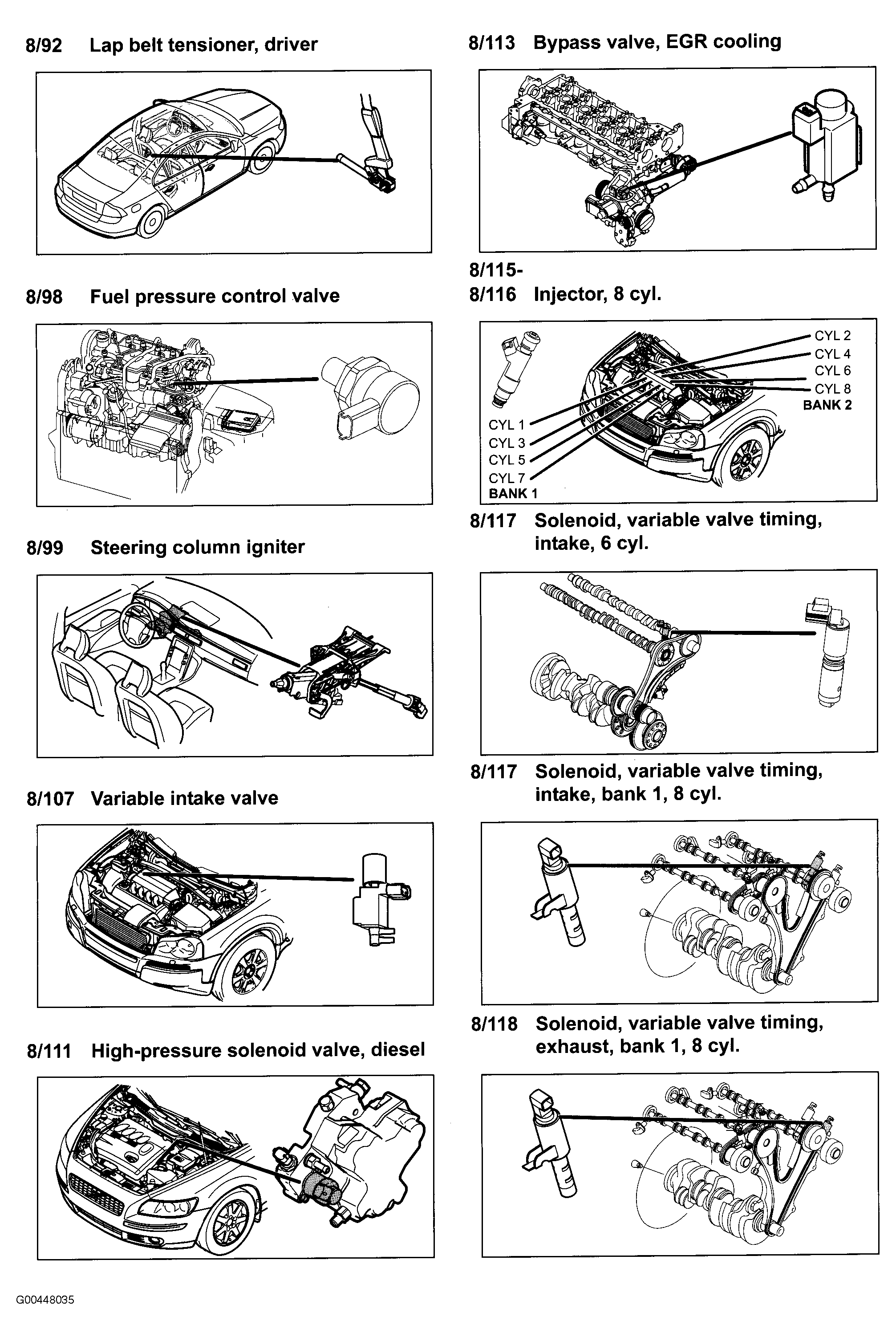

Fig 45: Components (8/92 To 8/118)
Courtesy of VOLVO CARS OF NORTH AMERICA.

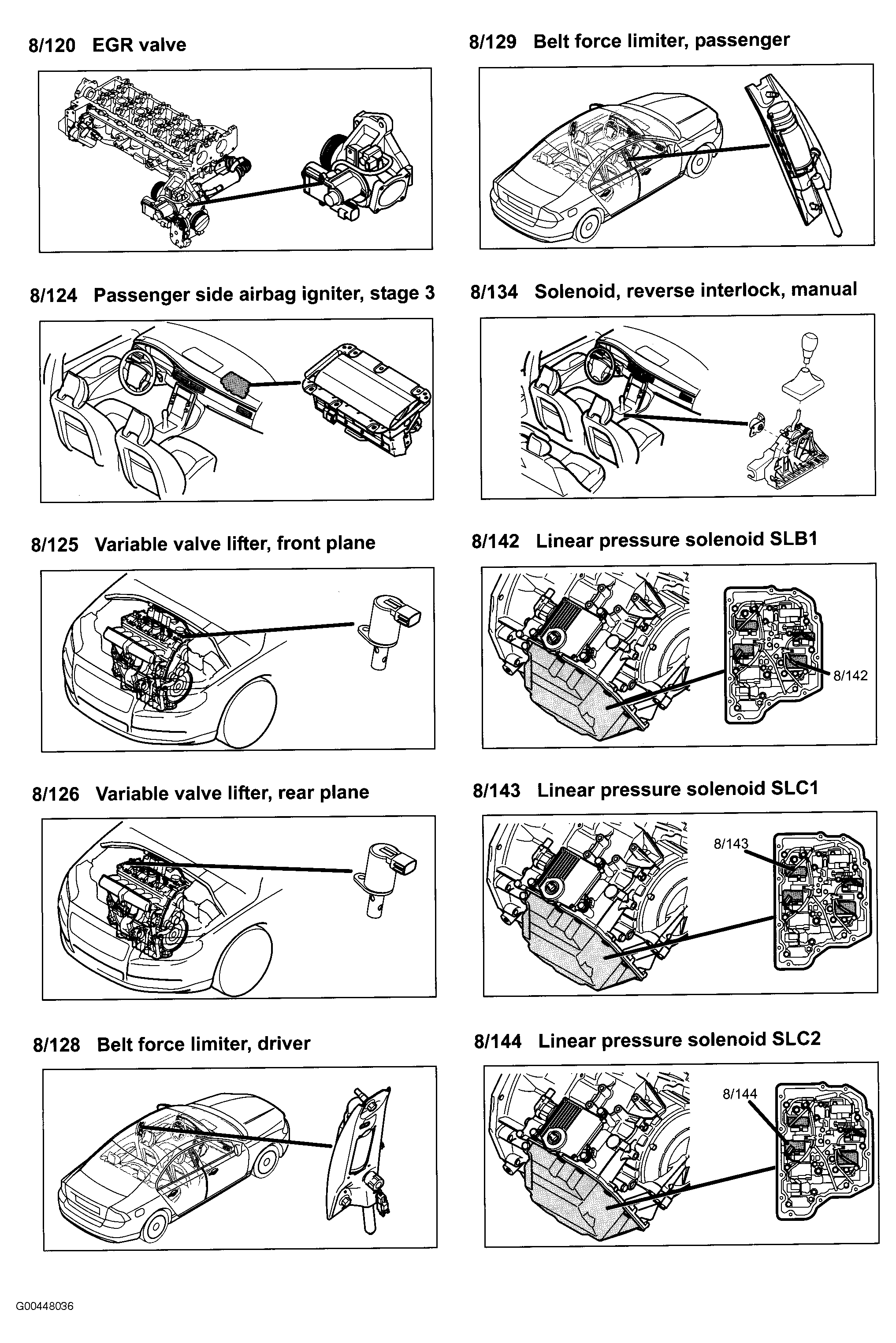

Fig 46: Components (8/120 To 8/144)
Courtesy of VOLVO CARS OF NORTH AMERICA.

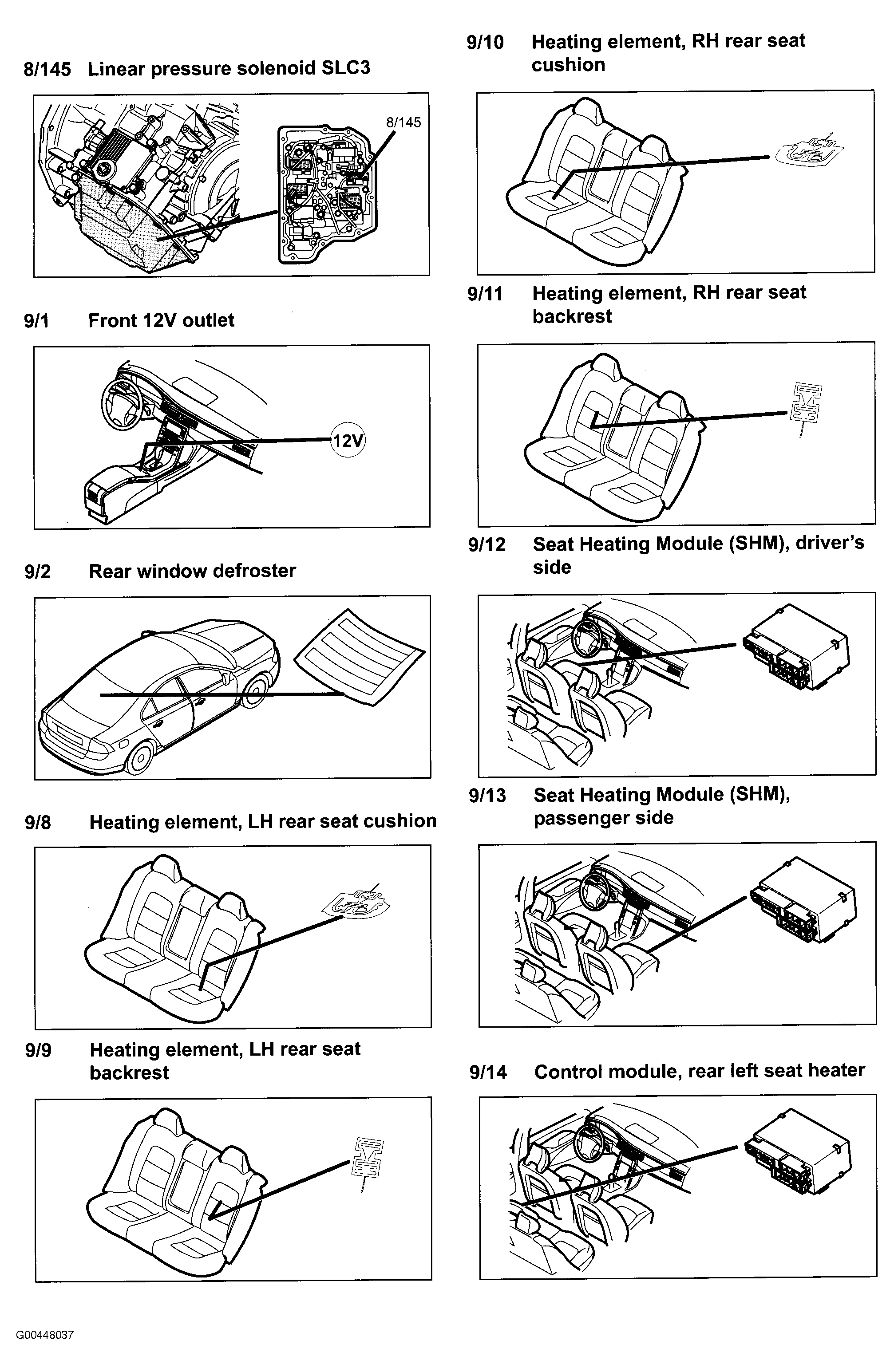

Fig 47: Components (8/145 To 9/14)
Courtesy of VOLVO CARS OF NORTH AMERICA.

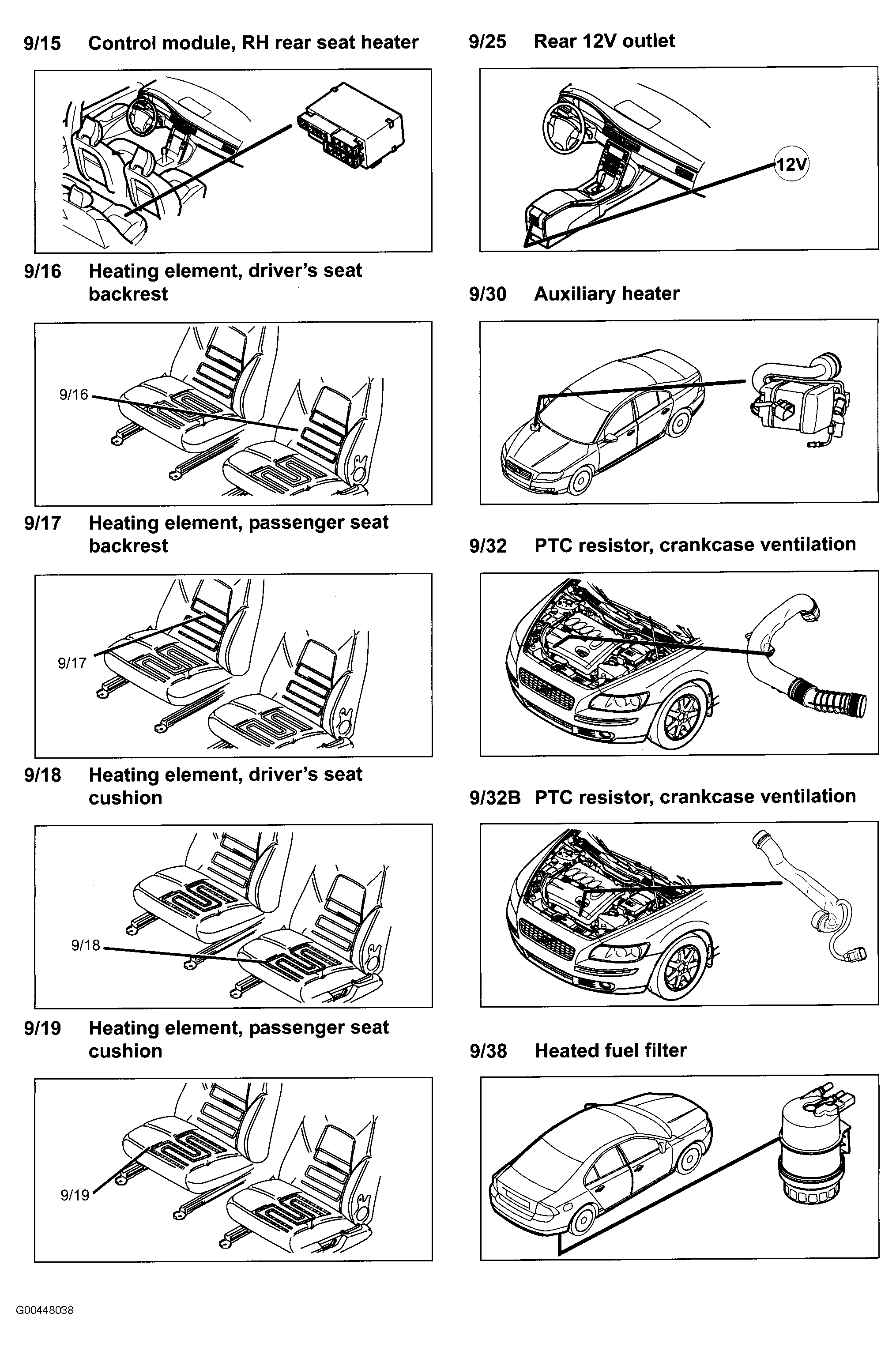

Fig 48: Components (9/15 To 9/38)
Courtesy of VOLVO CARS OF NORTH AMERICA.

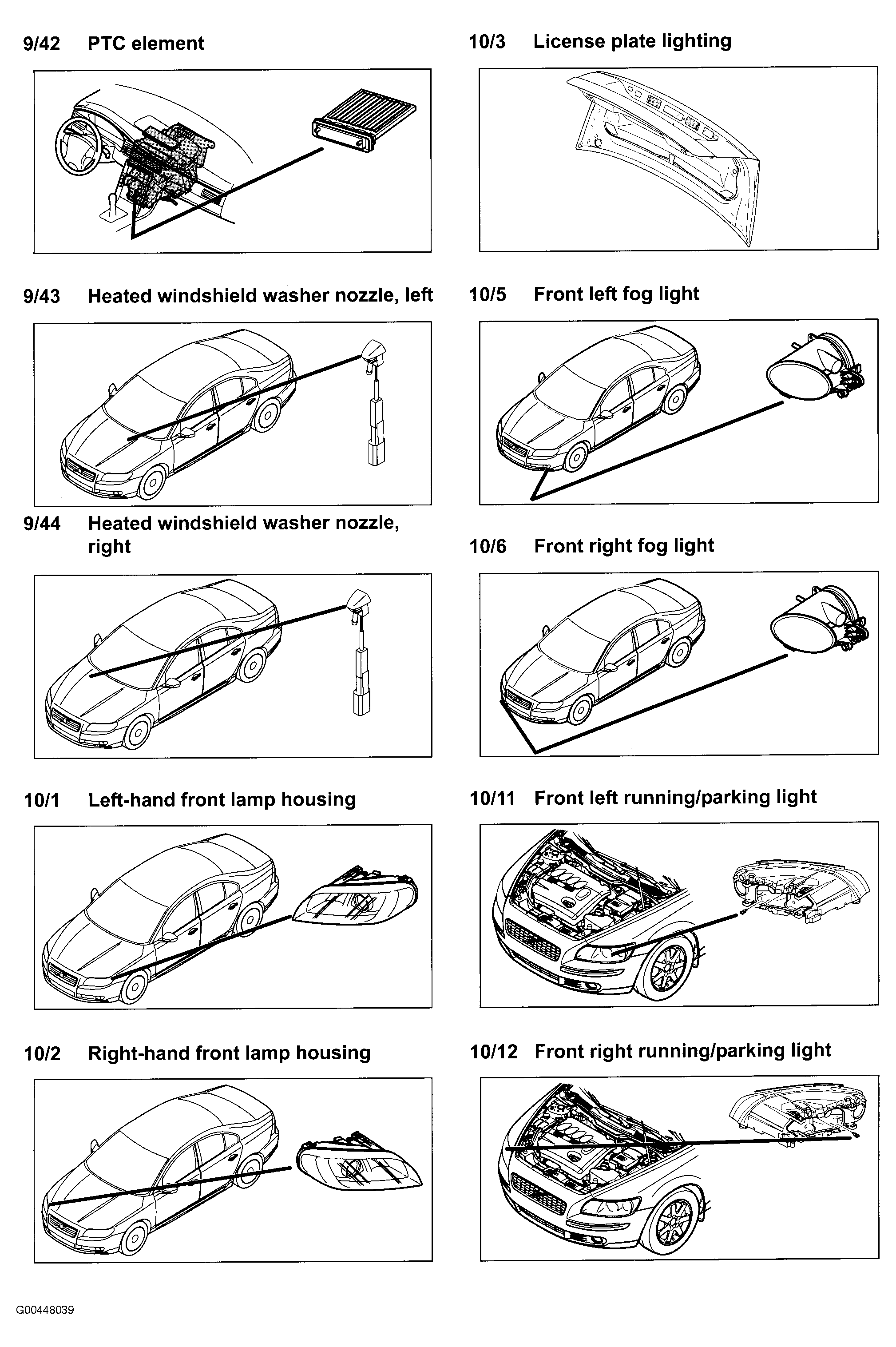

Fig 49: Components (9/42 To 10/12)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 50: Components (10/252 To 15/33)
Courtesy of VOLVO CARS OF NORTH AMERICA.

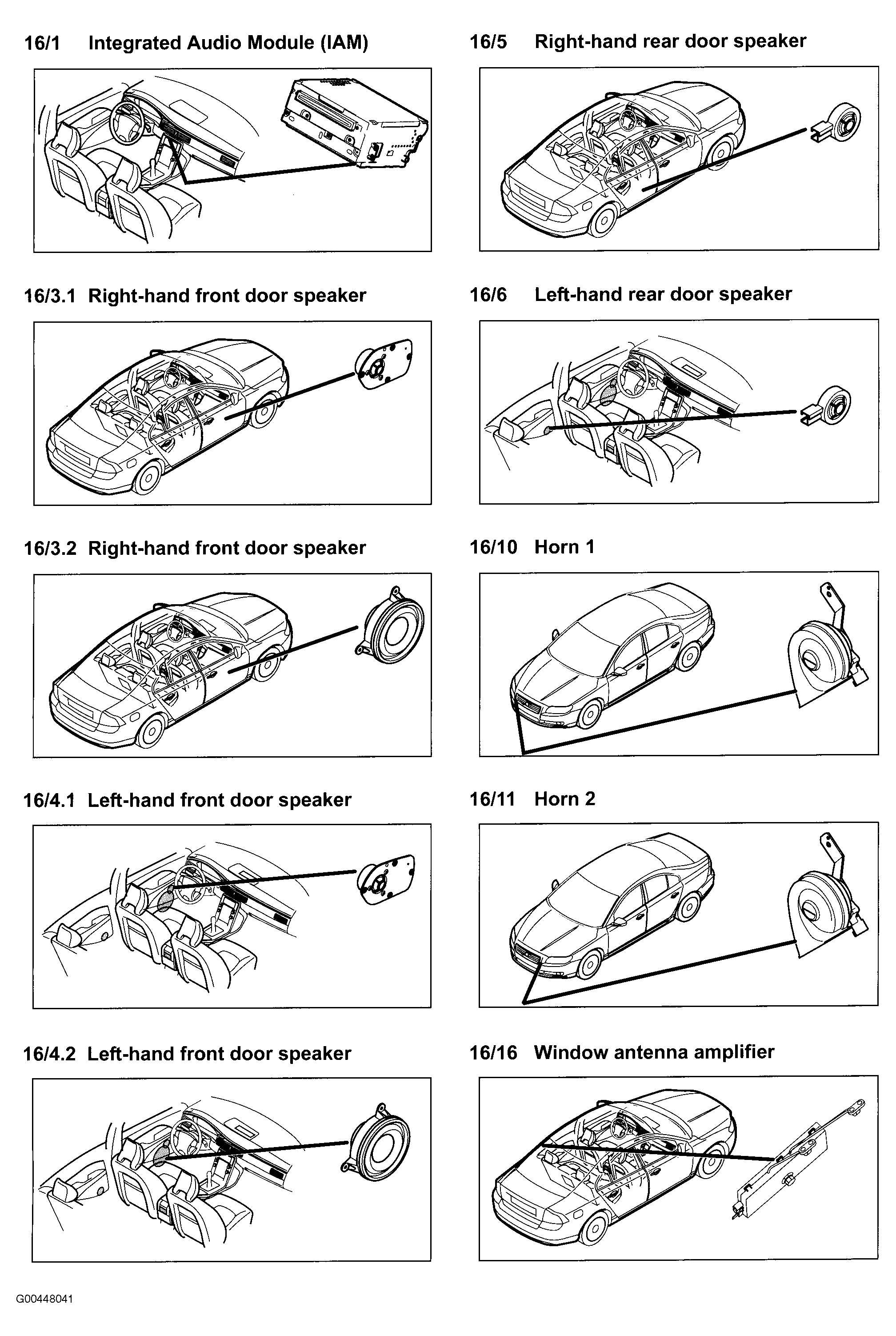

Fig 51: Components (16/1 To 16/16)
Courtesy of VOLVO CARS OF NORTH AMERICA.

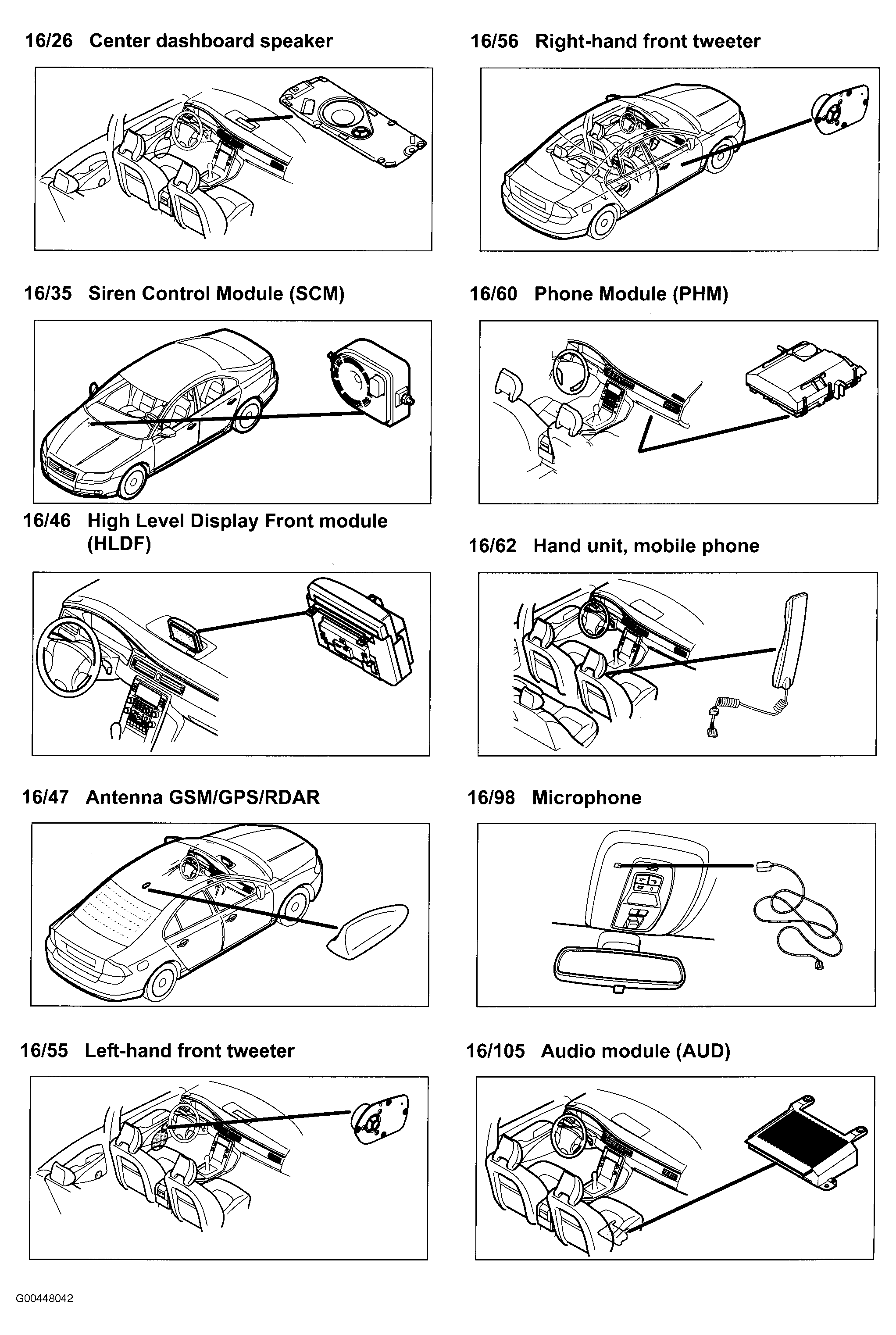

Fig 52: Components (16/26 To 16/105)
Courtesy of VOLVO CARS OF NORTH AMERICA.

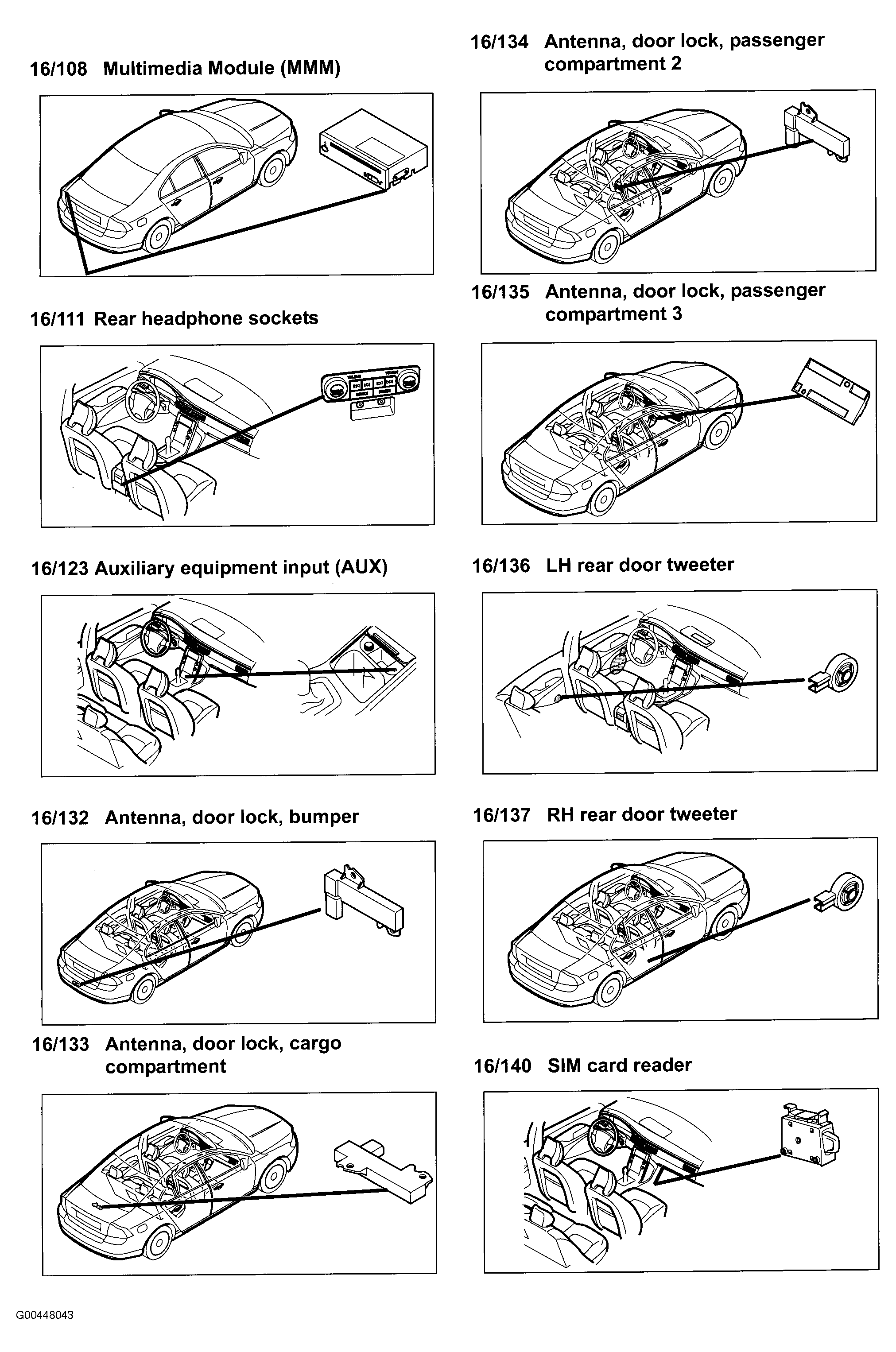

Fig 53: Components (16/108 To 16/140)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 54: Components (16/141 To 20/3-8)
Courtesy of VOLVO CARS OF NORTH AMERICA.

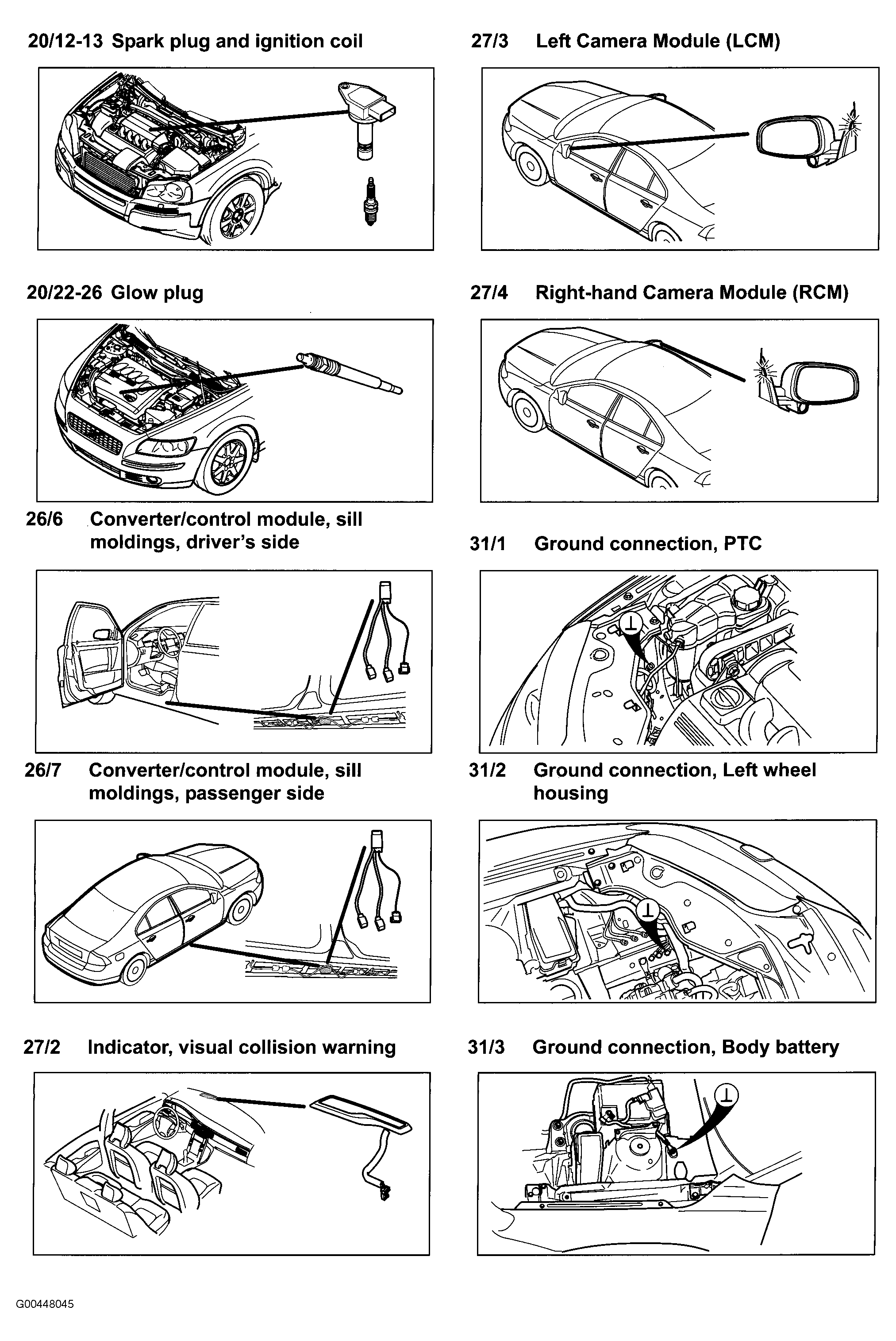

Fig 55: Components (20/12-13 To 31/3)
Courtesy of VOLVO CARS OF NORTH AMERICA.

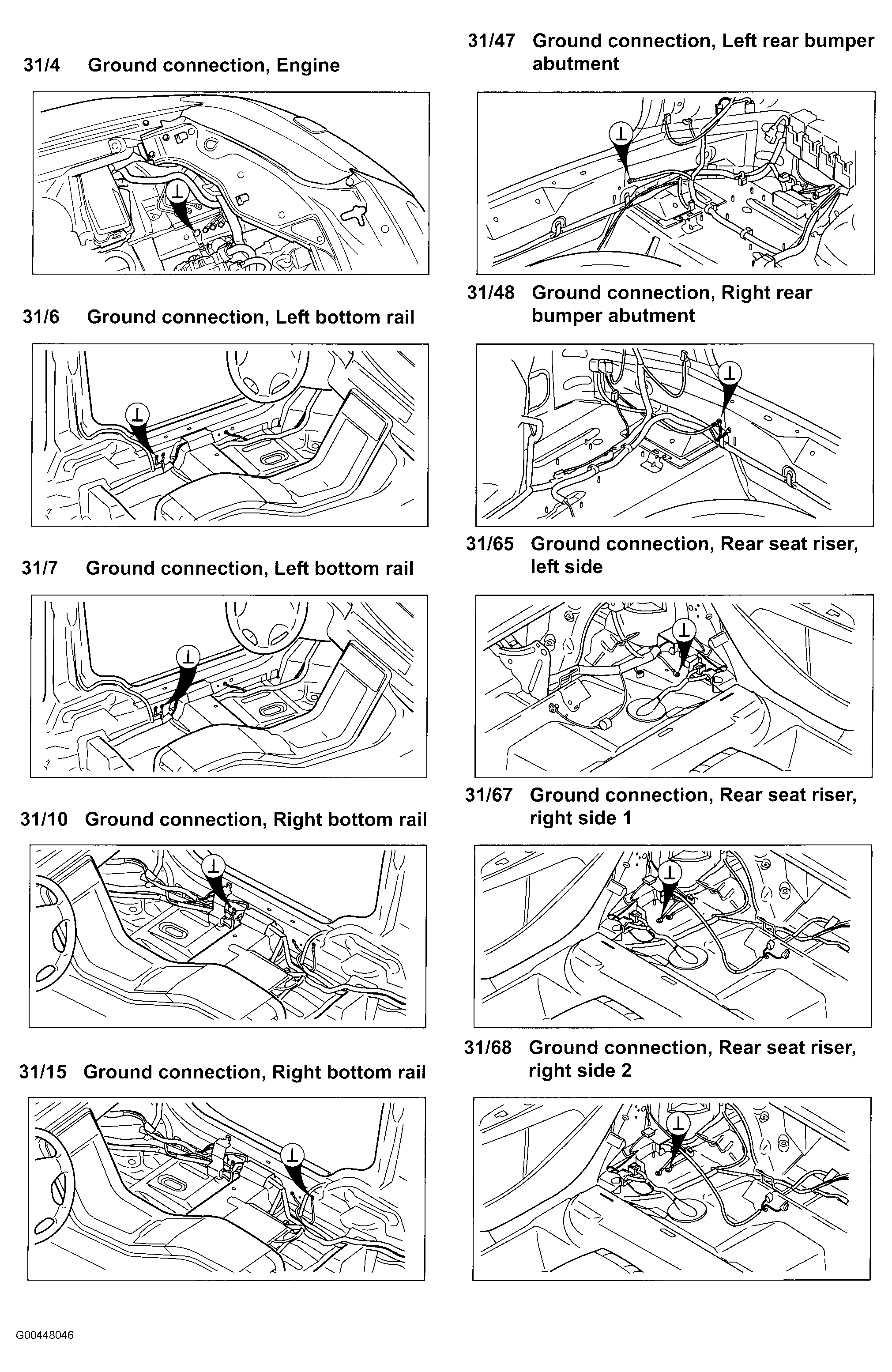

Fig 56: Components (31/14 To 31/68)
Courtesy of VOLVO CARS OF NORTH AMERICA.

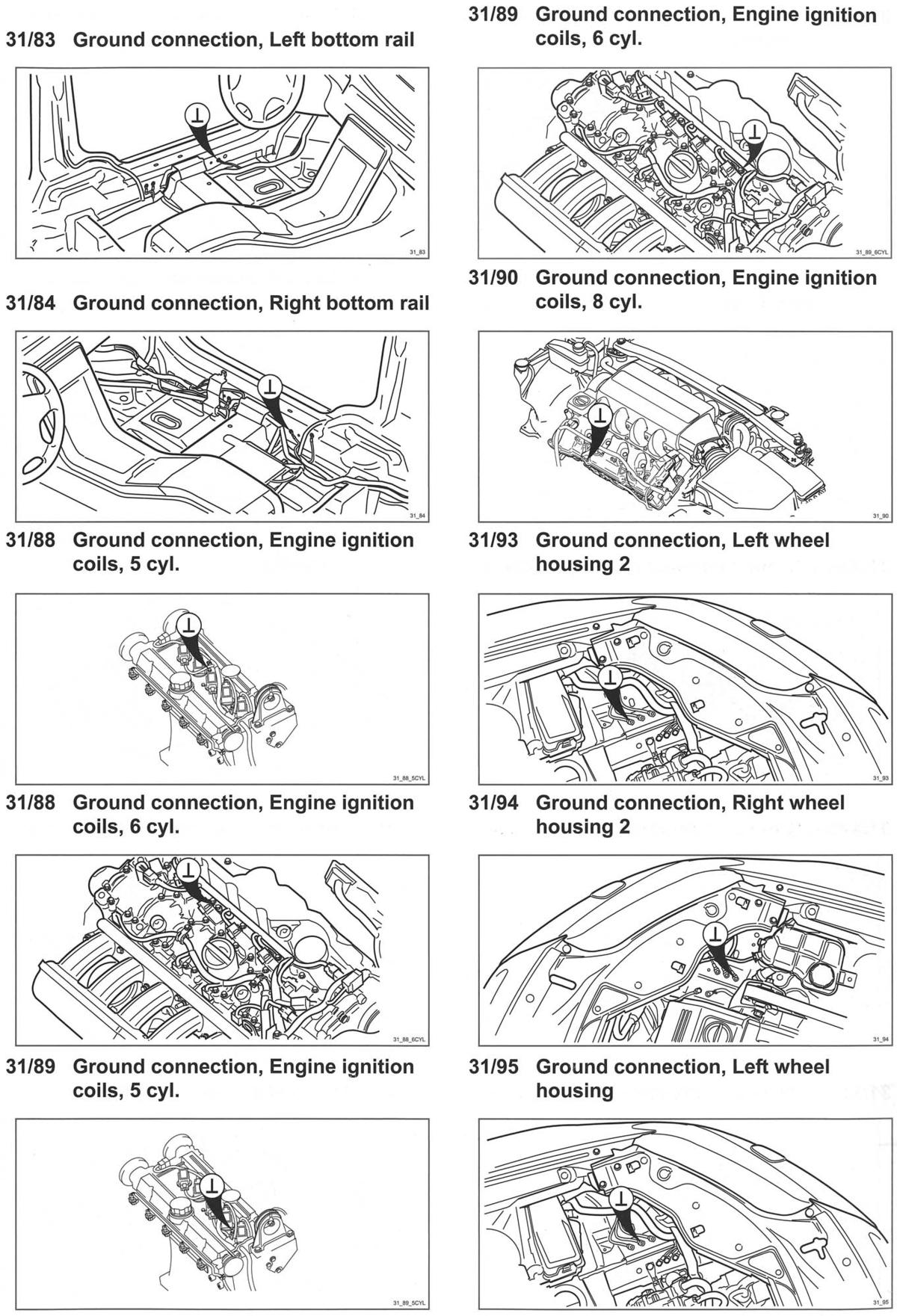

Fig 57: Components (31/83 To 31/95)
Courtesy of VOLVO CARS OF NORTH AMERICA.

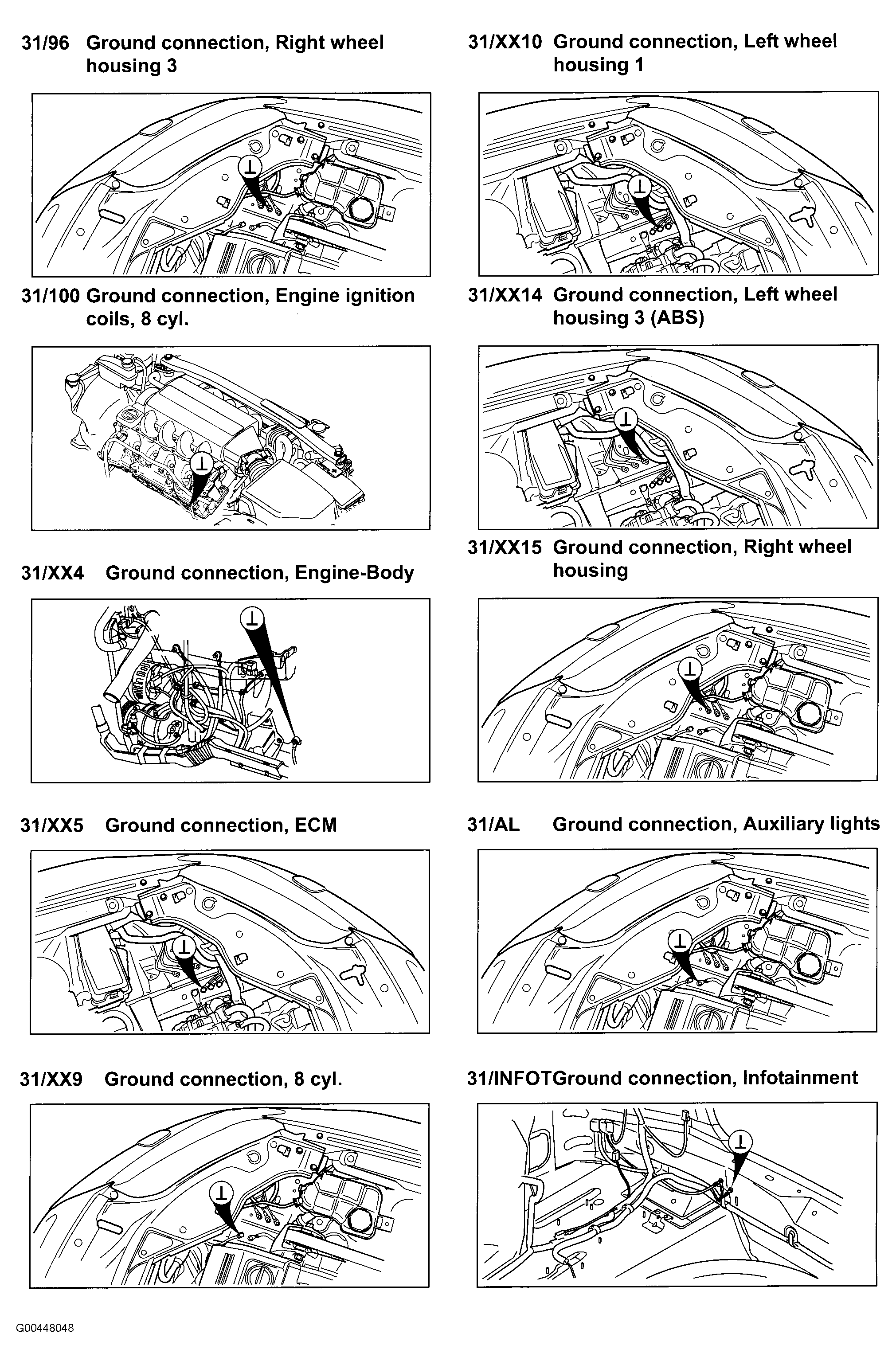

Fig 58: Components (31/96 To 31/INFOT)
Courtesy of VOLVO CARS OF NORTH AMERICA.

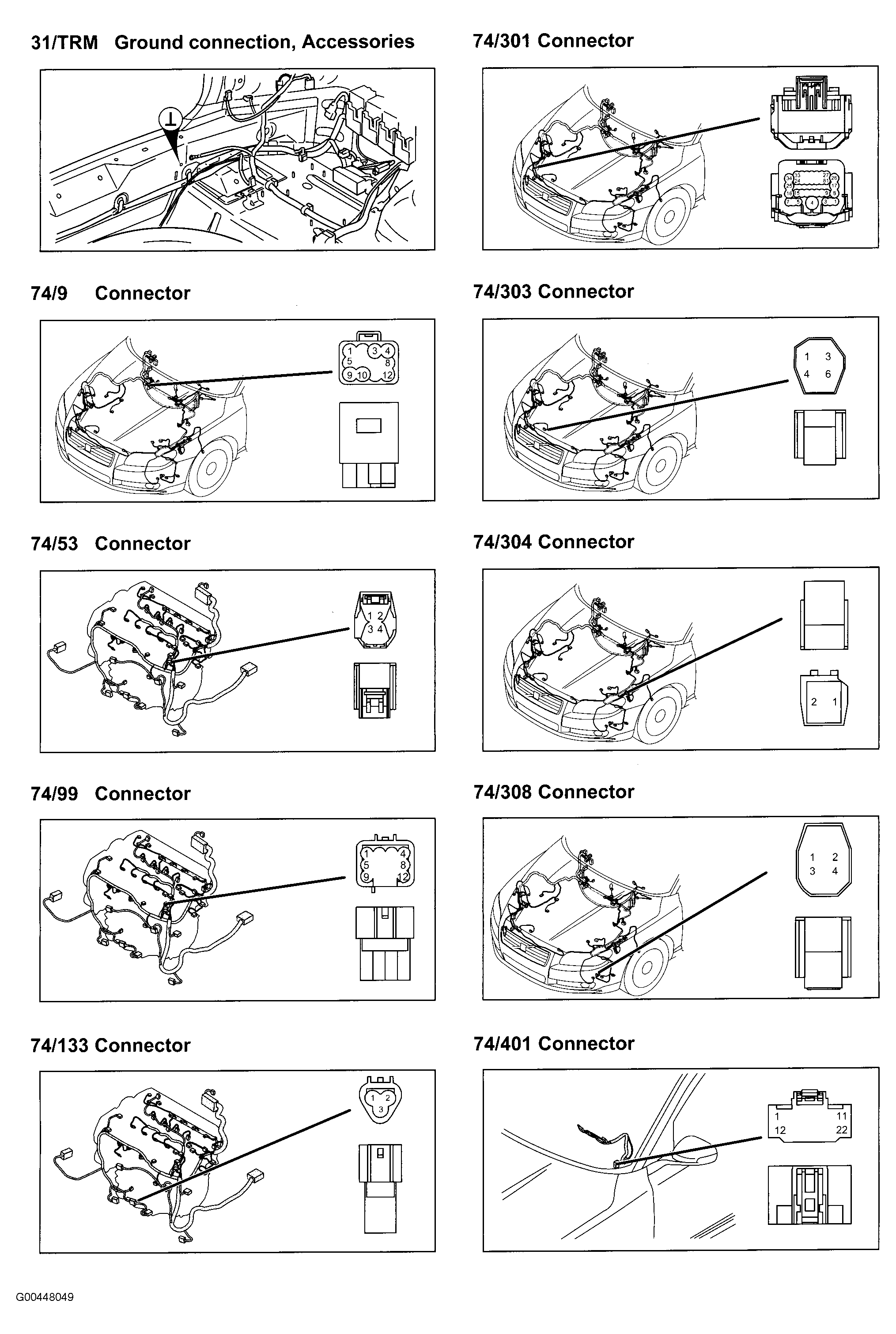

Fig 59: Components (31/TRM To 74/401)
Courtesy of VOLVO CARS OF NORTH AMERICA.

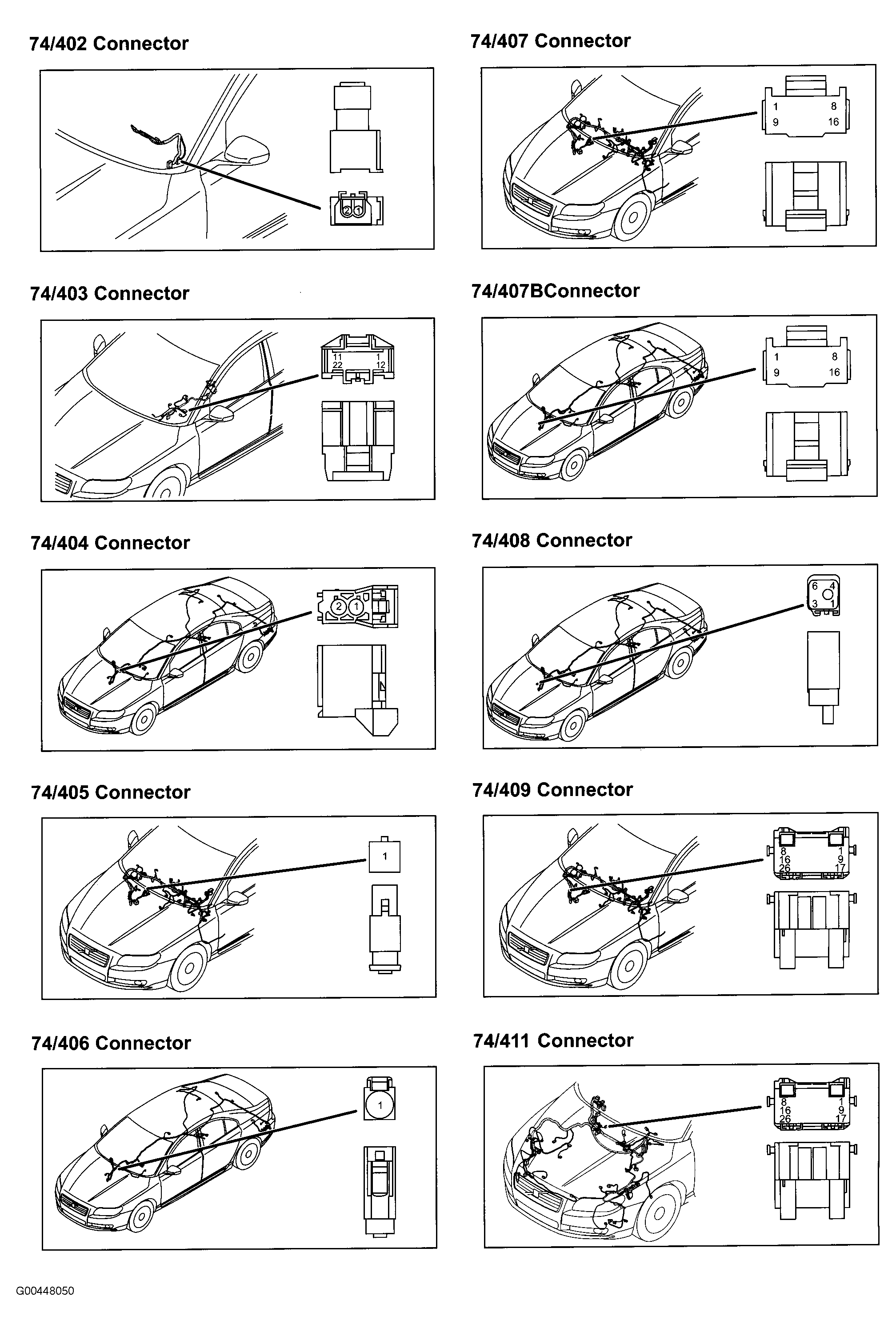

Fig 60: Components (74/402 To 74/411)
Courtesy of VOLVO CARS OF NORTH AMERICA.

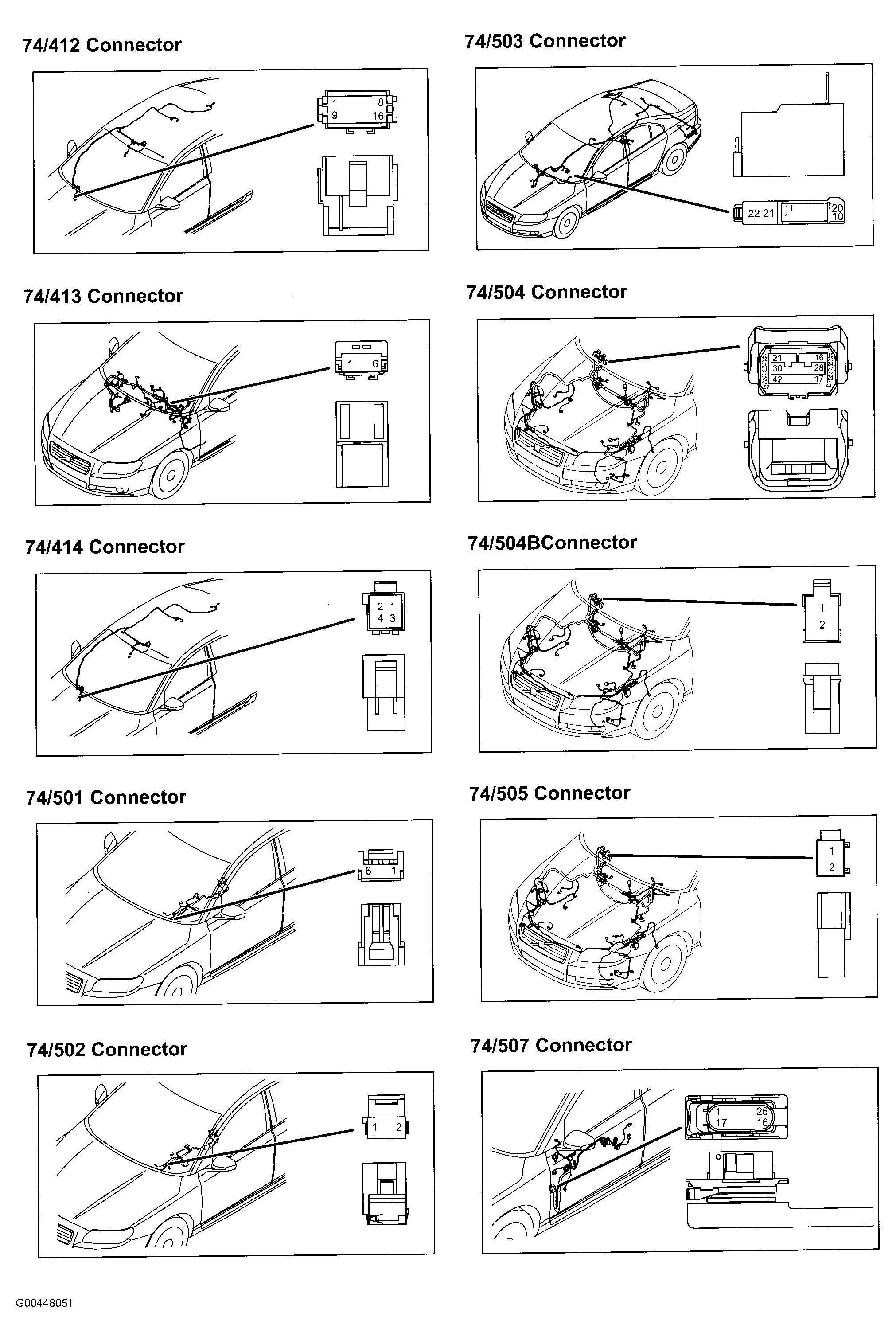

Fig 61: Components (74/412 To 74/507)
Courtesy of VOLVO CARS OF NORTH AMERICA.

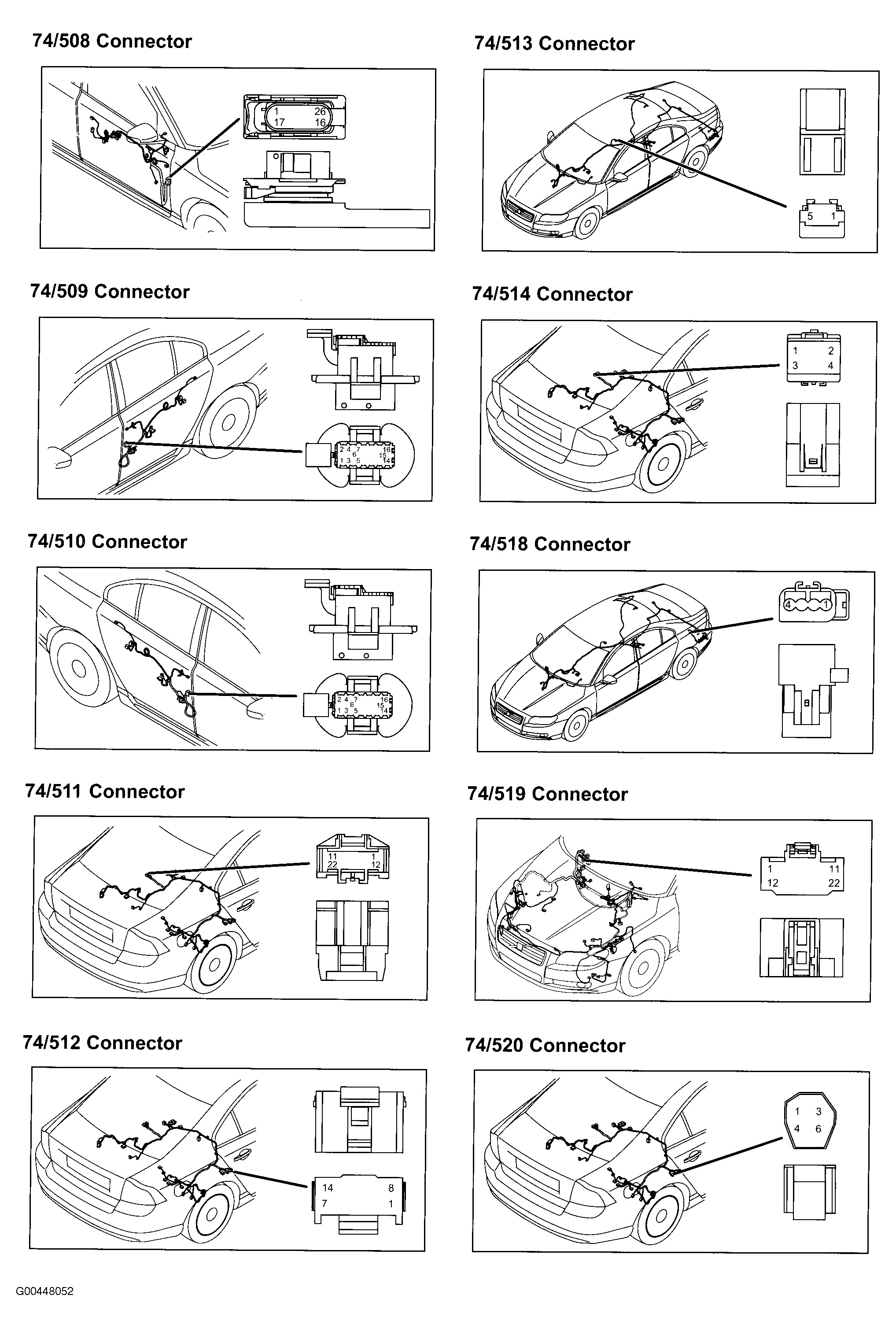

Fig 62: Components (74/508 To 74/520)
Courtesy of VOLVO CARS OF NORTH AMERICA.

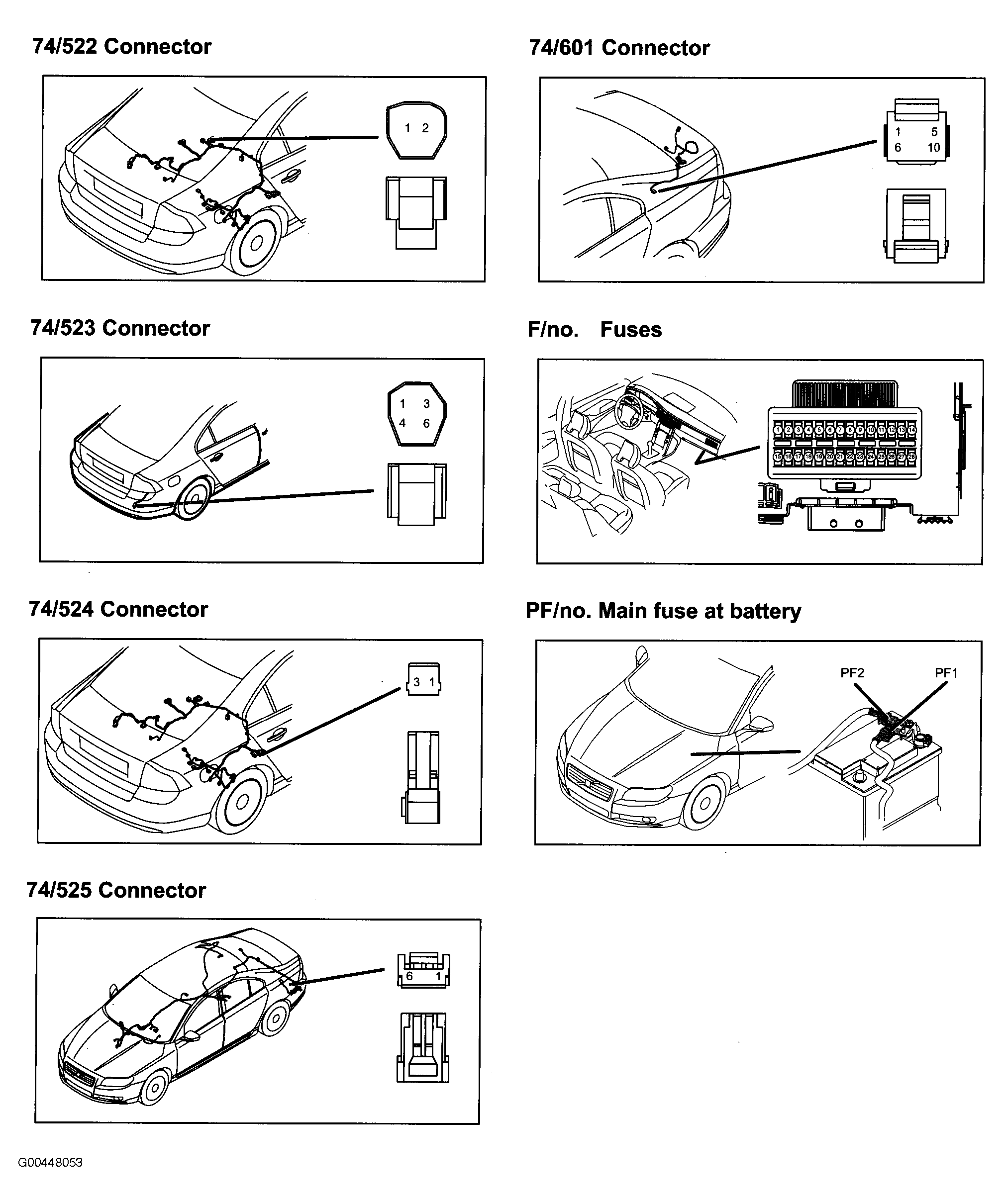

Fig 63: Components (74/522 To 74/601)
Courtesy of VOLVO CARS OF NORTH AMERICA.

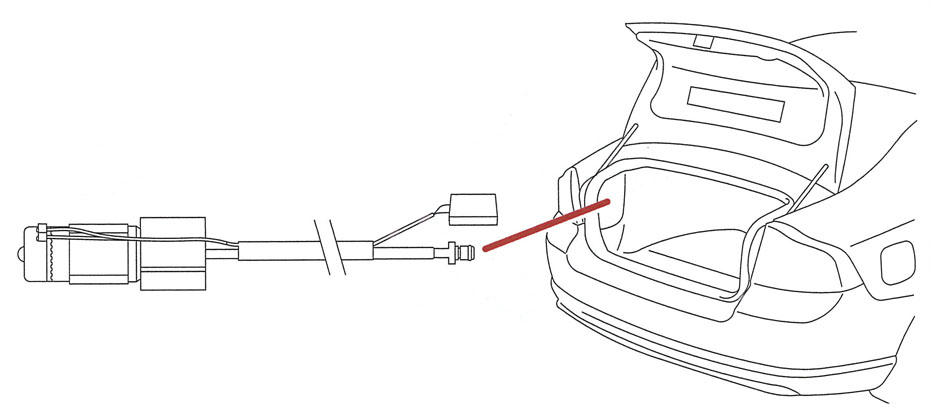

Fig 64: Left Rear Of Luggage Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.

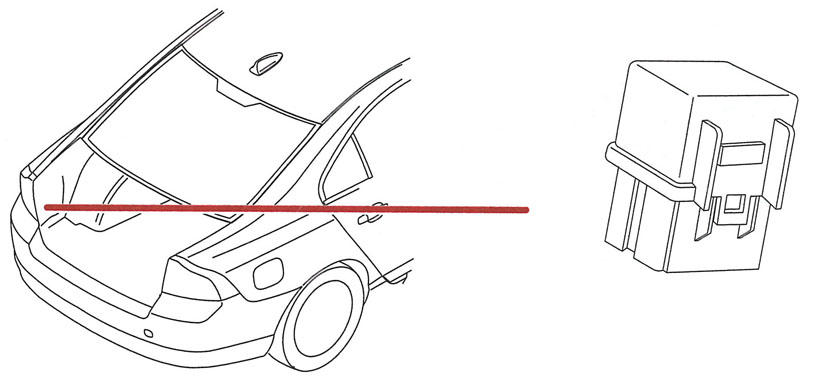

Fig 65: Left Rear Of Luggage Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 66: Left Rear Of Luggage Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.

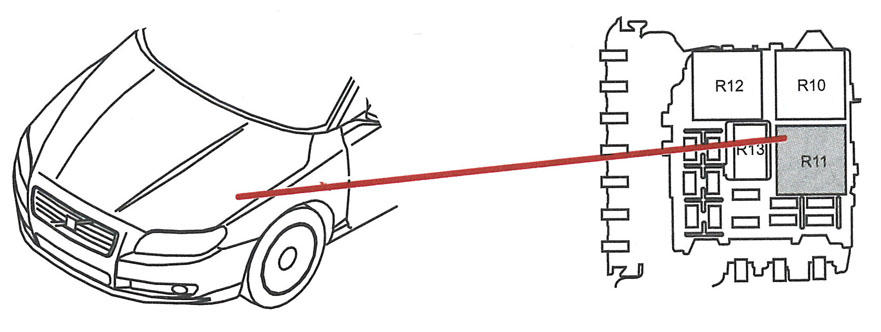

Fig 67: Left Side Of Engine Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 68: Left Rear Of Luggage Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.

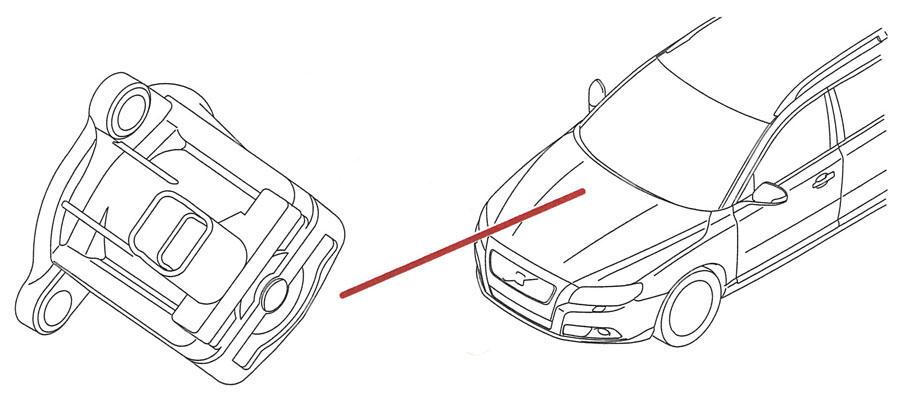

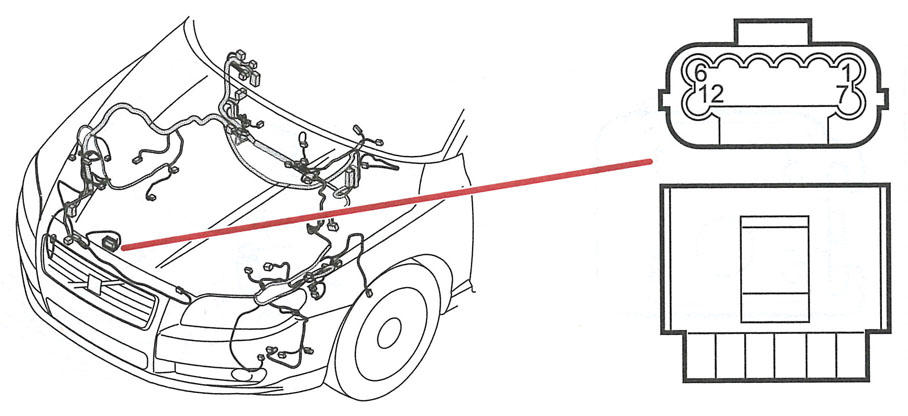

Fig 69: Front Of Engine Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.

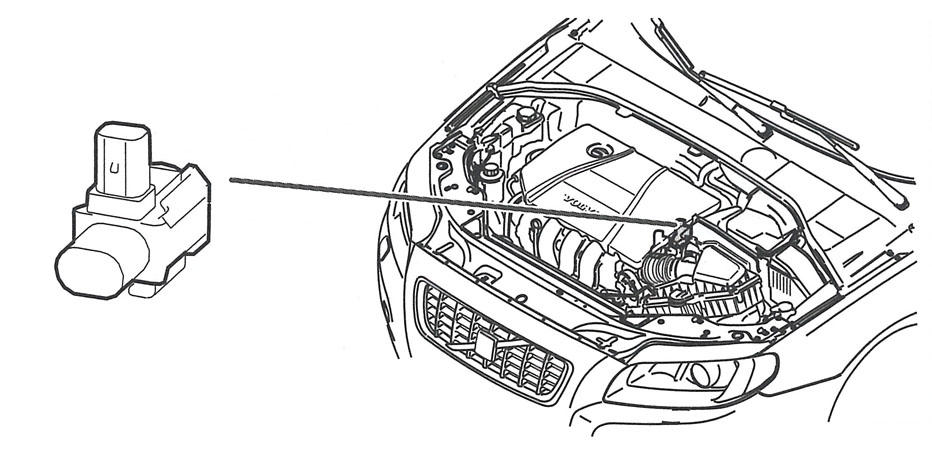

Fig 70: Right Front Of Engine Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.

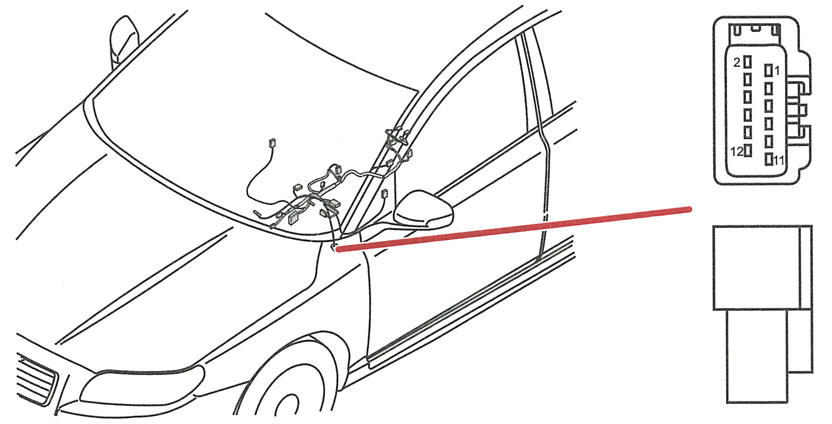

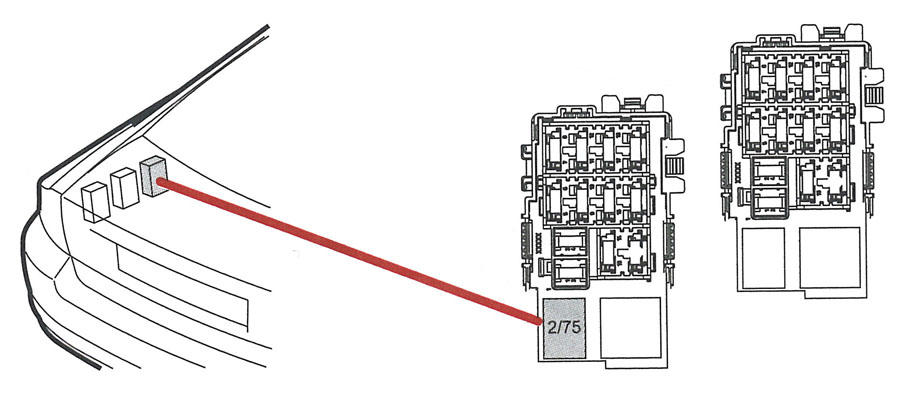

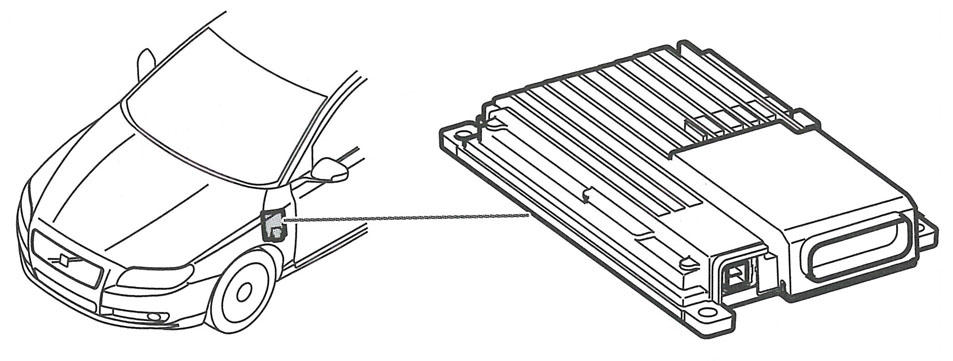

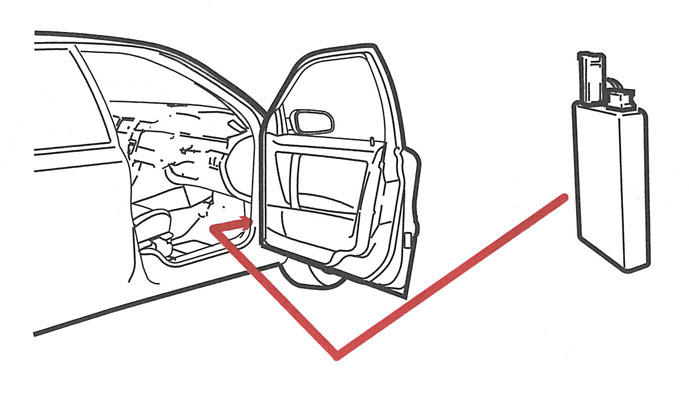

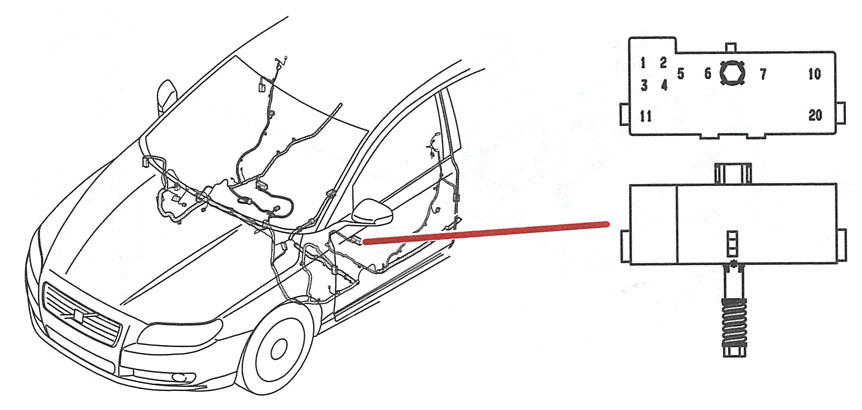

Fig 71: Left End Of Dash
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 72: Right Kick Panel
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 73: Left Rear Of Luggage Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.

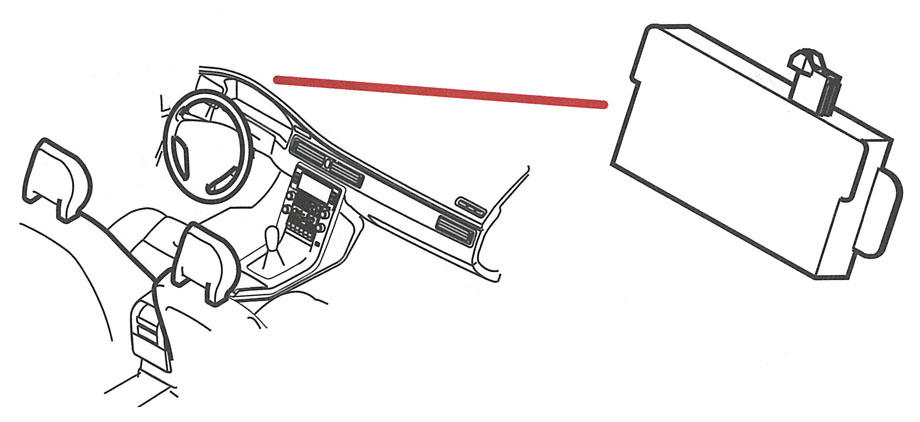

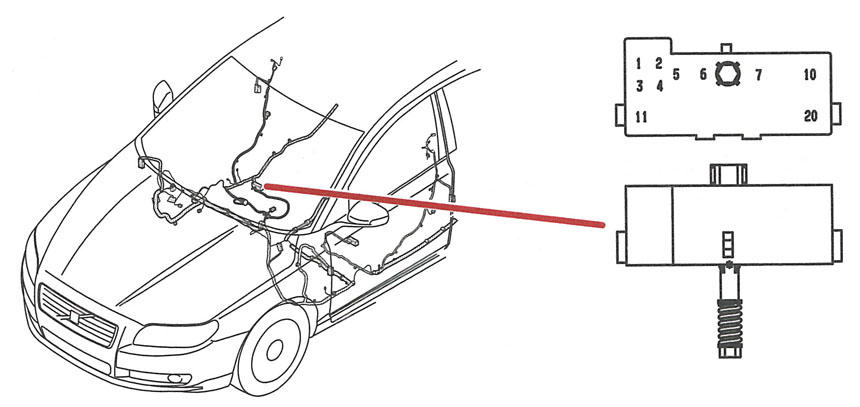

Fig 74: Left Side Of Dash
Courtesy of VOLVO CARS OF NORTH AMERICA.

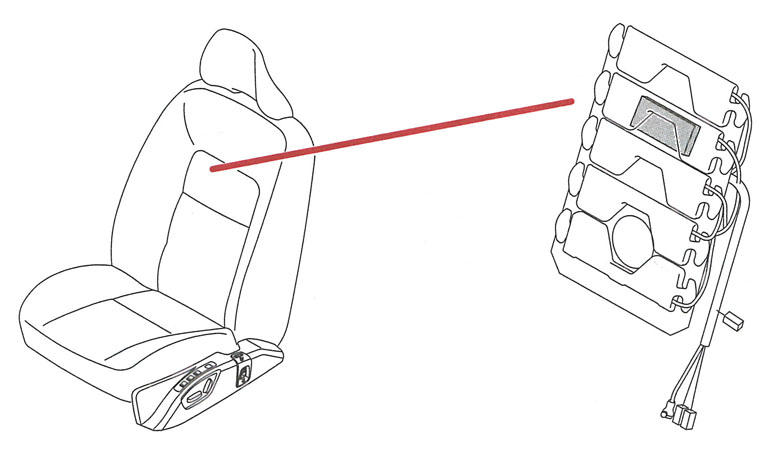

Fig 75: Front Seat Backrests
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 76: Left Rear Of Luggage Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.

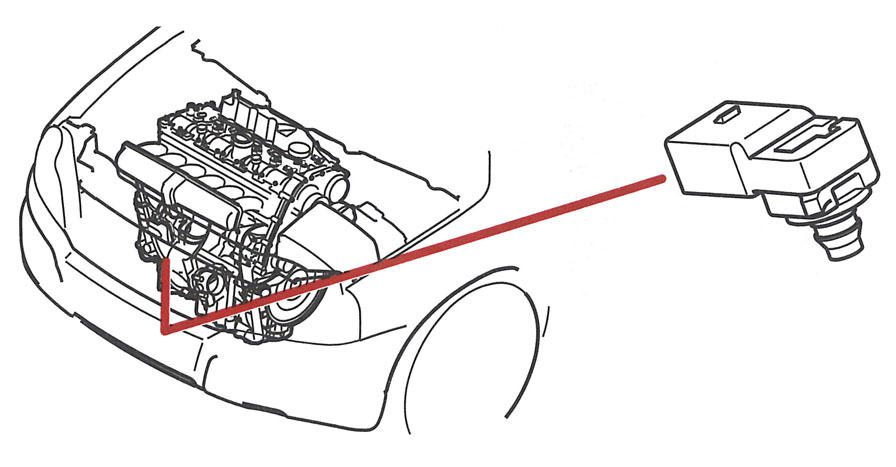

Fig 77: Left Front Of Engine (6-Cyl.)
Courtesy of VOLVO CARS OF NORTH AMERICA.

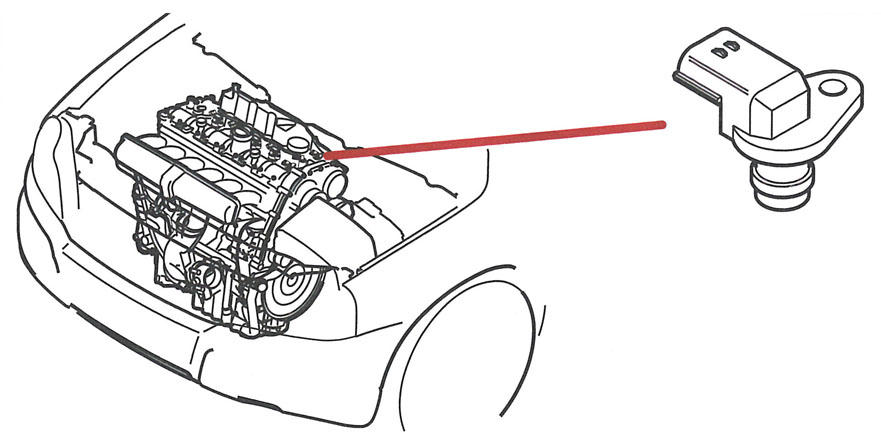

Fig 78: Top Rear Of Engine (6-Cyl.)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 79: Top Rear Of Engine (6-Cyl.)
Courtesy of VOLVO CARS OF NORTH AMERICA.

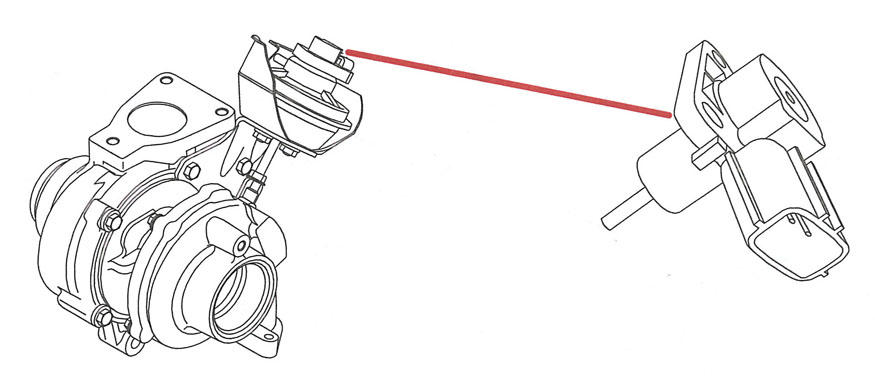

Fig 80: Left Side Of Engine (3.0L)
Courtesy of VOLVO CARS OF NORTH AMERICA.

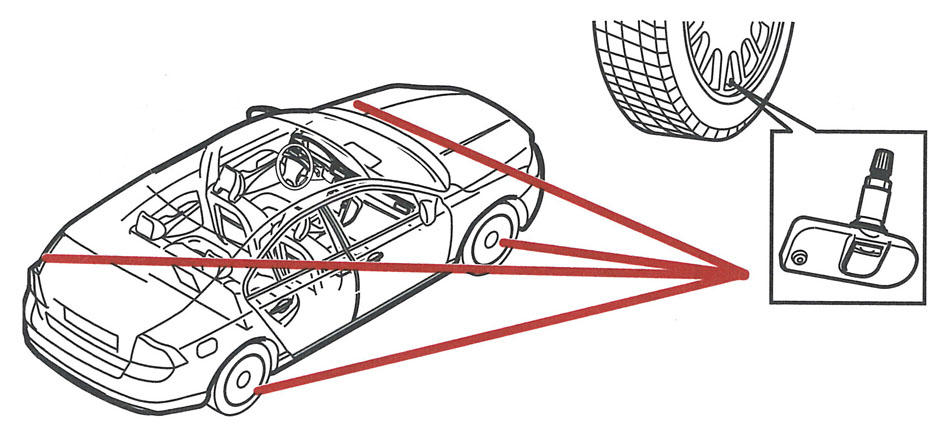

Fig 81: Vehicle Overview
Courtesy of VOLVO CARS OF NORTH AMERICA.

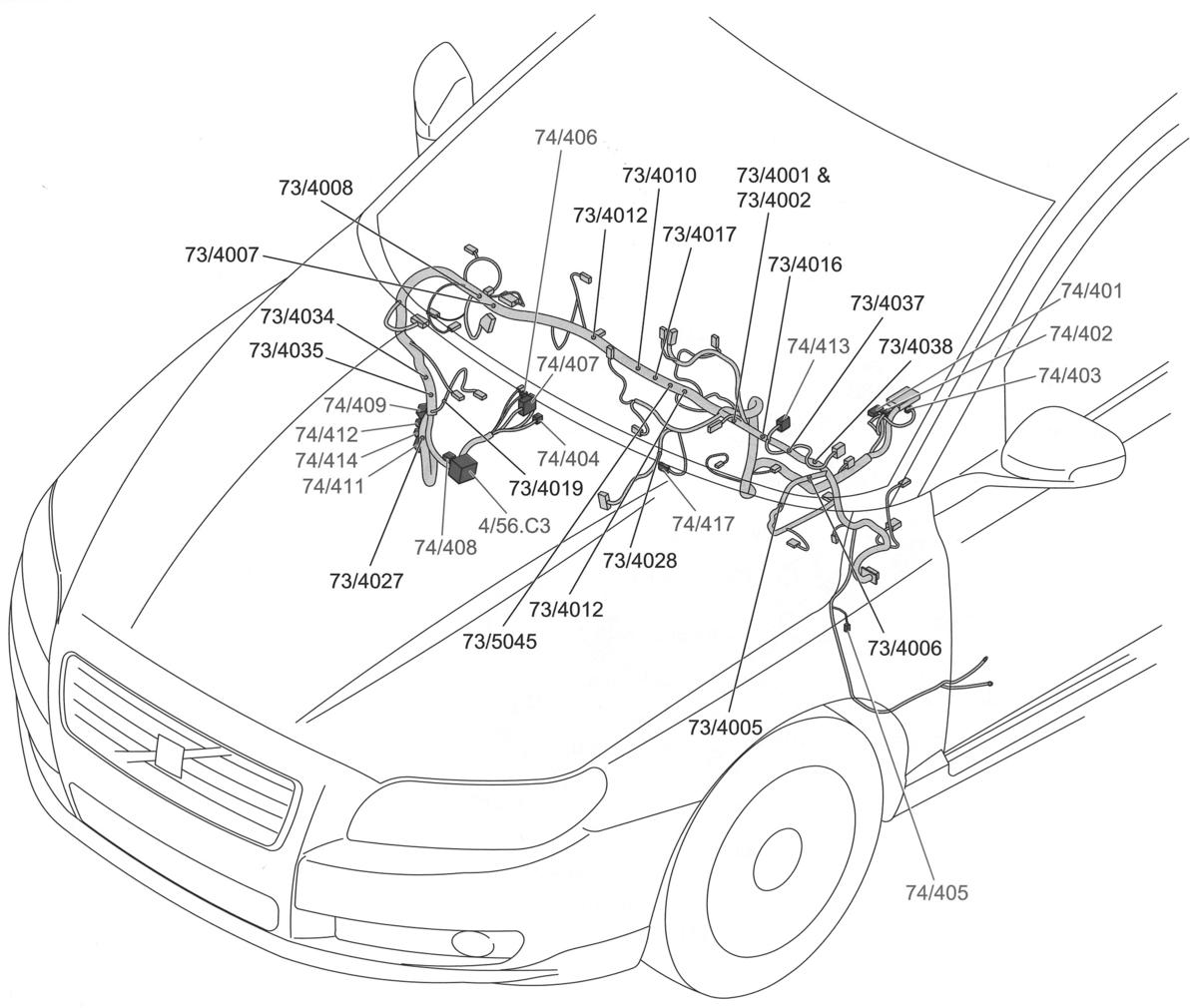

Fig 82: Engine Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 83: Top Rear Of Engine (4.4L)
Courtesy of VOLVO CARS OF NORTH AMERICA.

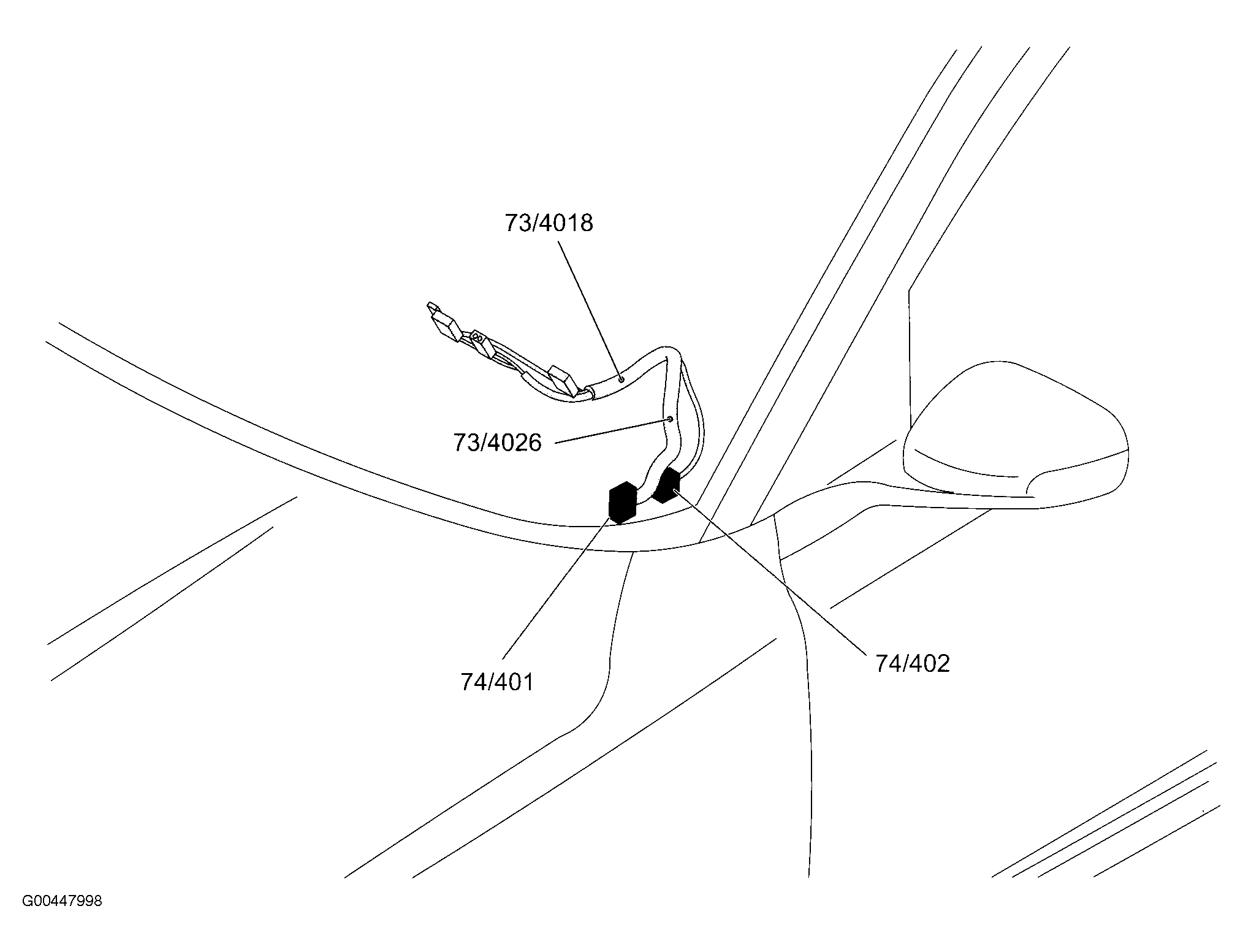

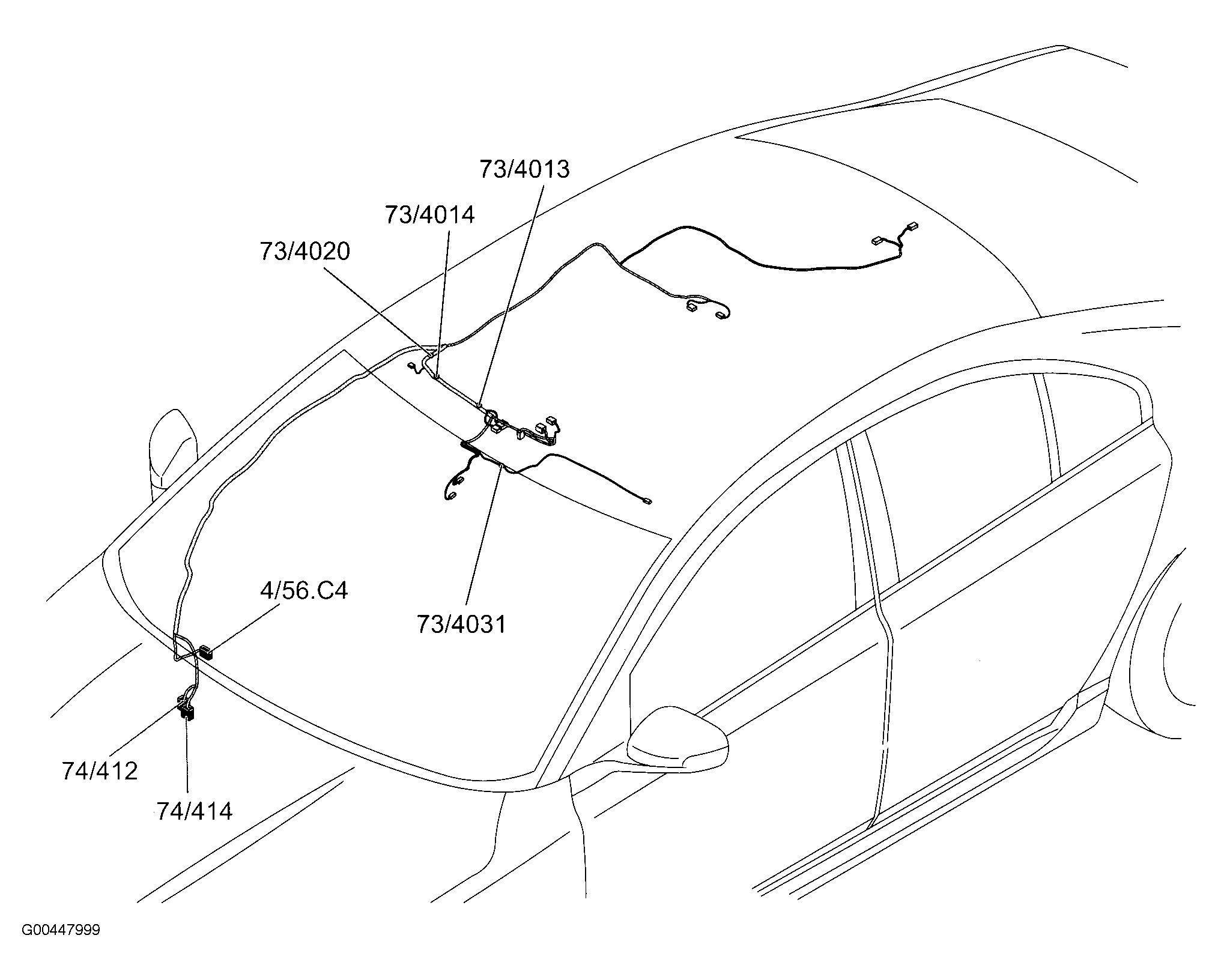

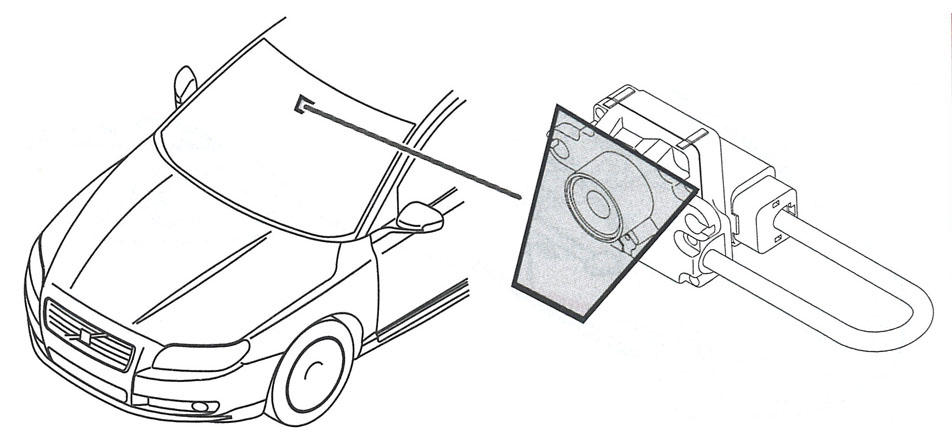

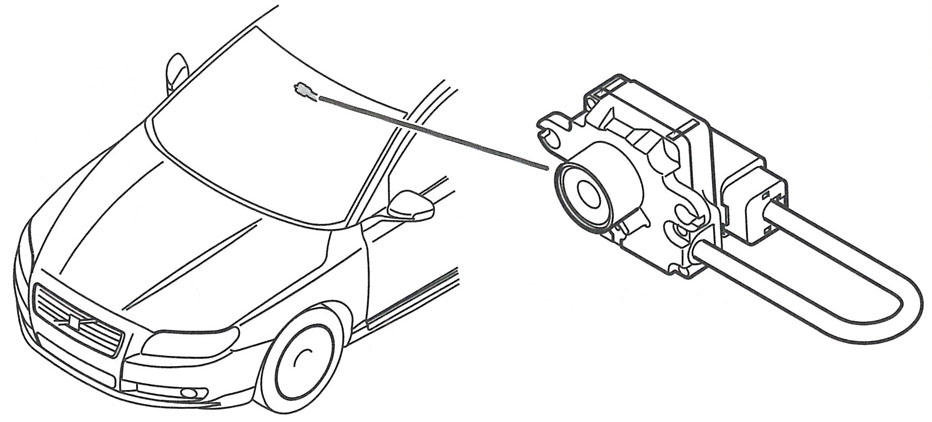

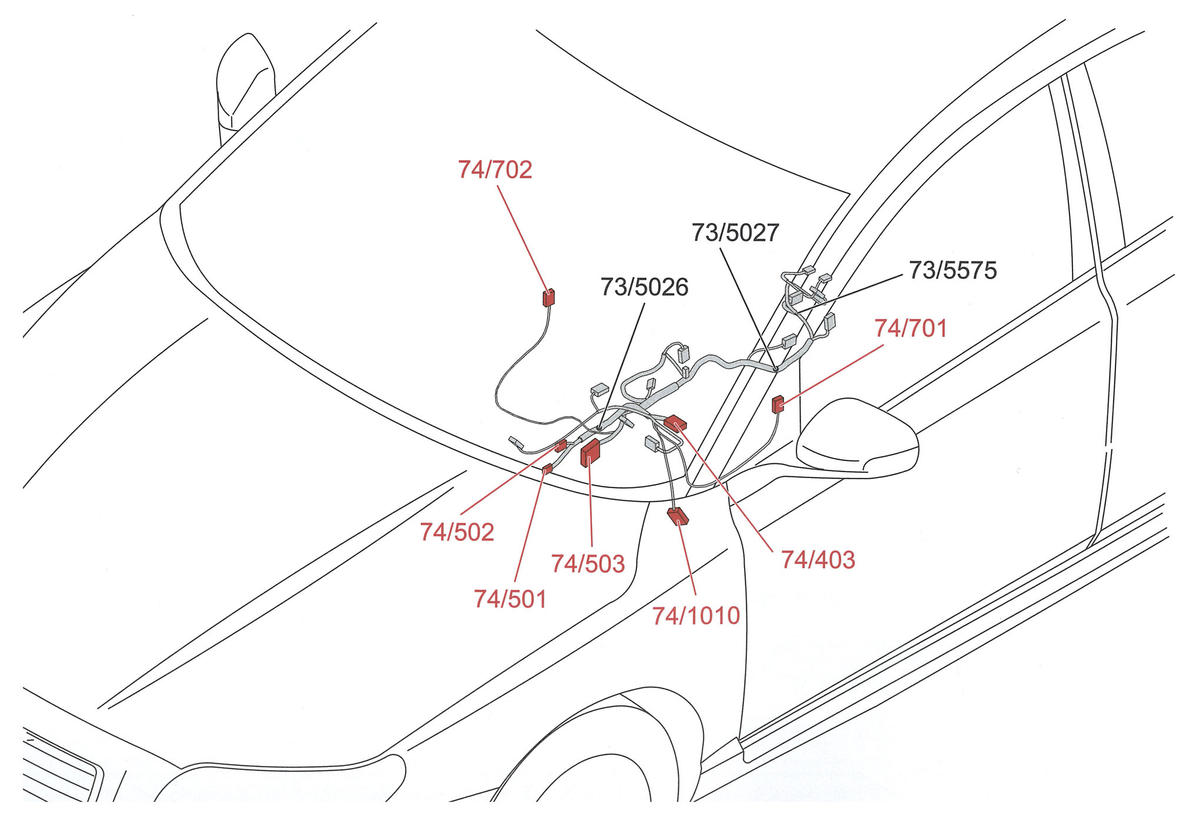

Fig 84: Windshield
Courtesy of VOLVO CARS OF NORTH AMERICA.

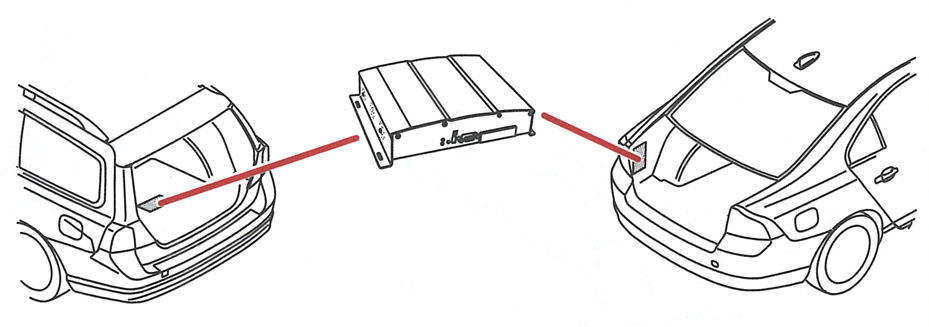

Fig 85: Left Rear Of Luggage Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.

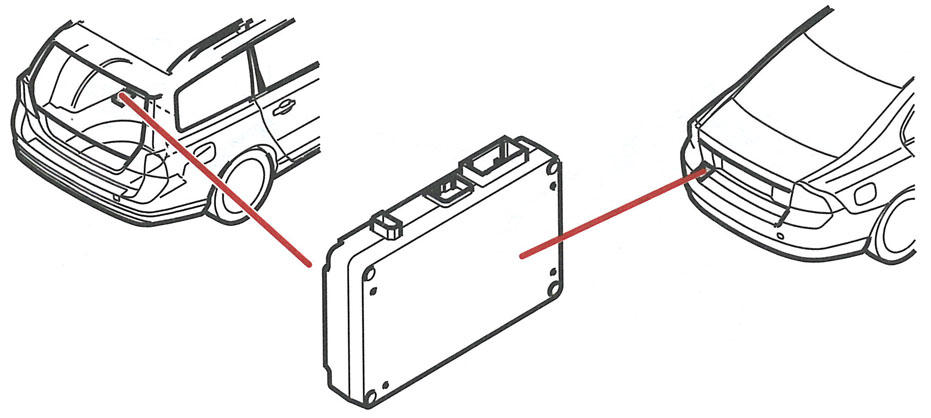

Fig 86: Rear Of Luggage Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 87: Right Kick Panel
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 88: Behind Rear Seats
Courtesy of VOLVO CARS OF NORTH AMERICA.

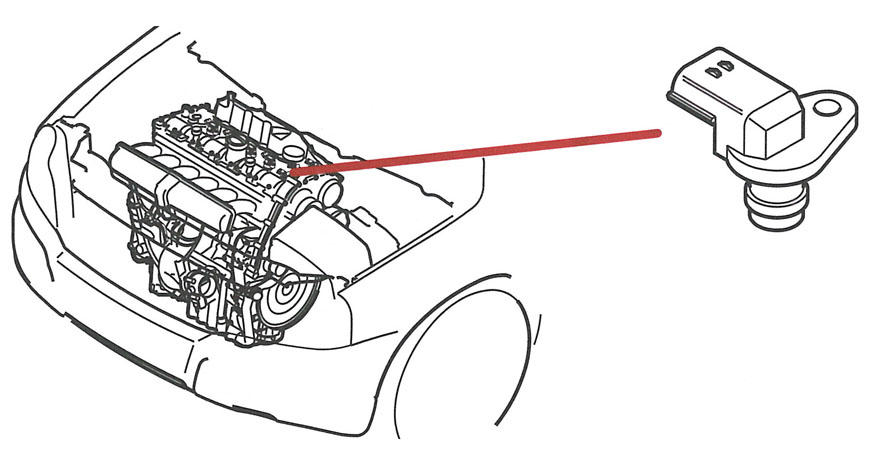

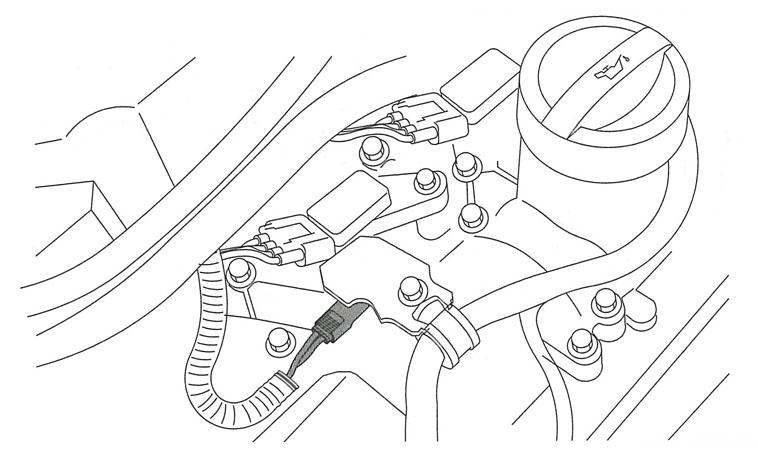

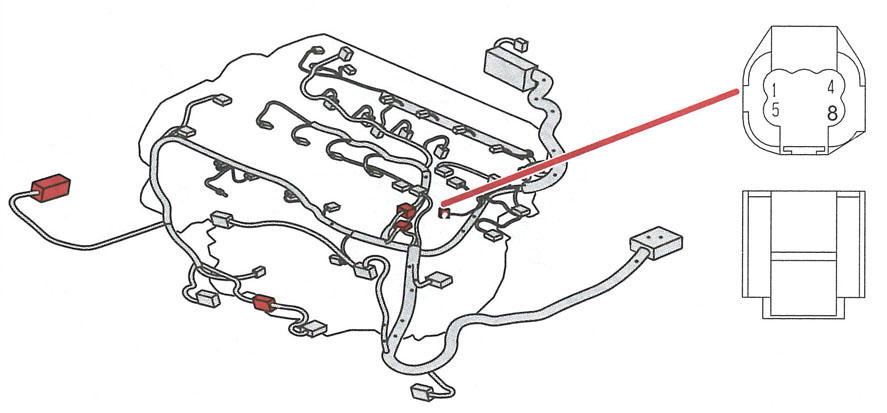

Fig 89: Top Of Engine
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 90: Top Of Fuel Tank
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 91: Windshield
Courtesy of VOLVO CARS OF NORTH AMERICA.

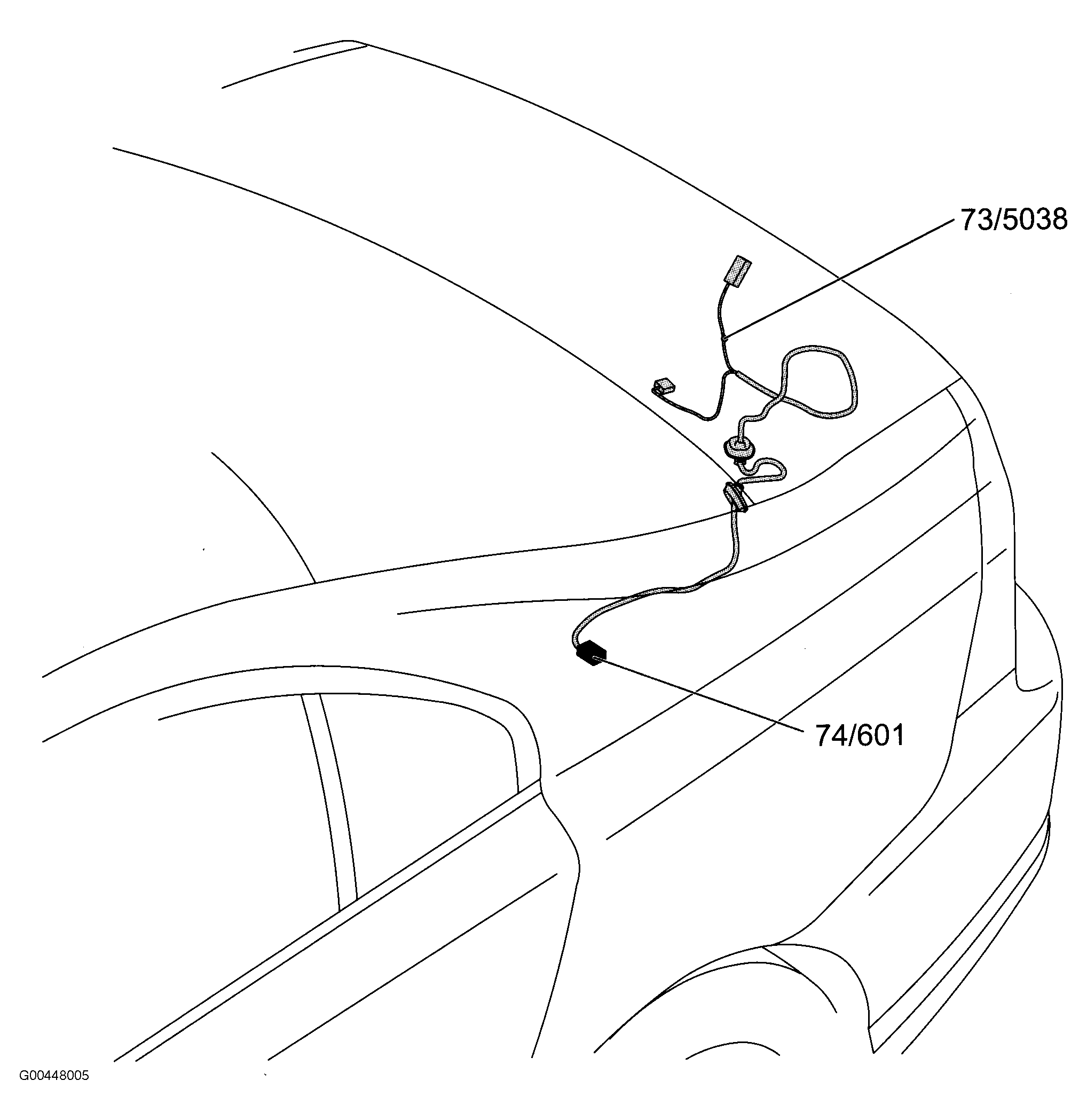

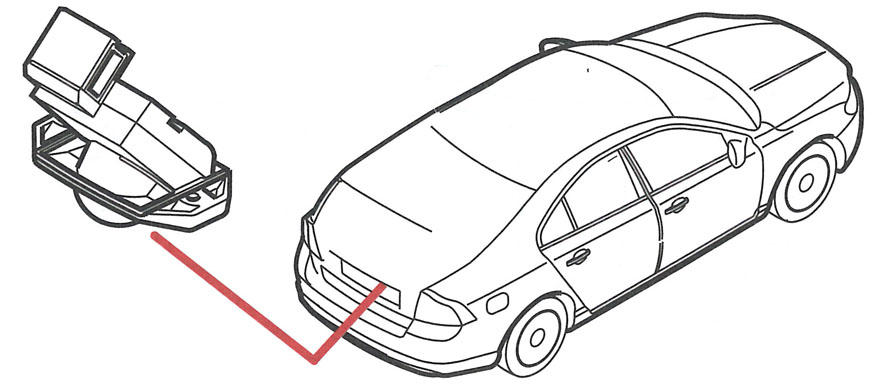

Fig 92: Center Rear Of Trunk Lid
Courtesy of VOLVO CARS OF NORTH AMERICA.

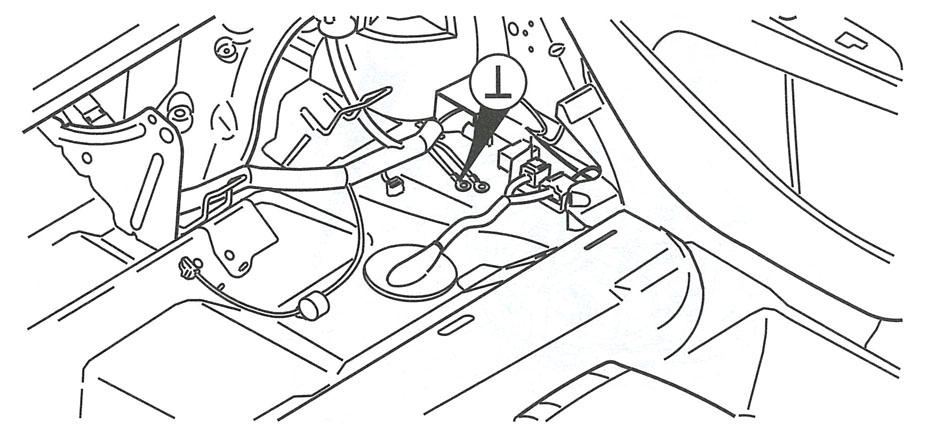

Fig 93: Base Of Left "C" Pillar
Courtesy of VOLVO CARS OF NORTH AMERICA.

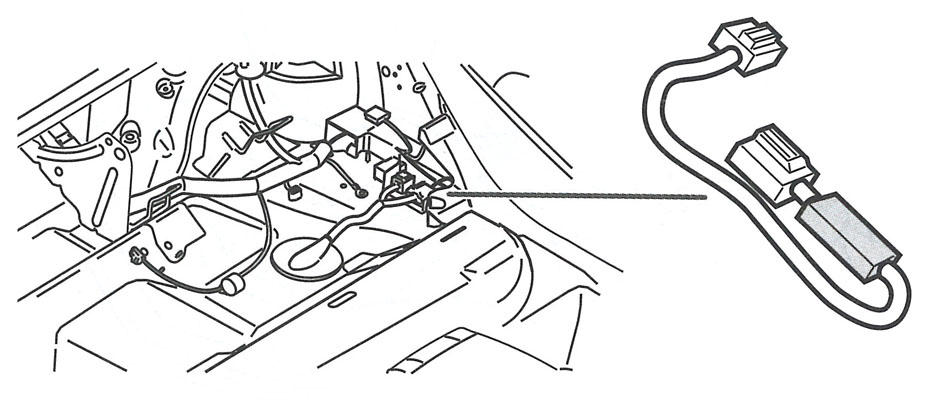

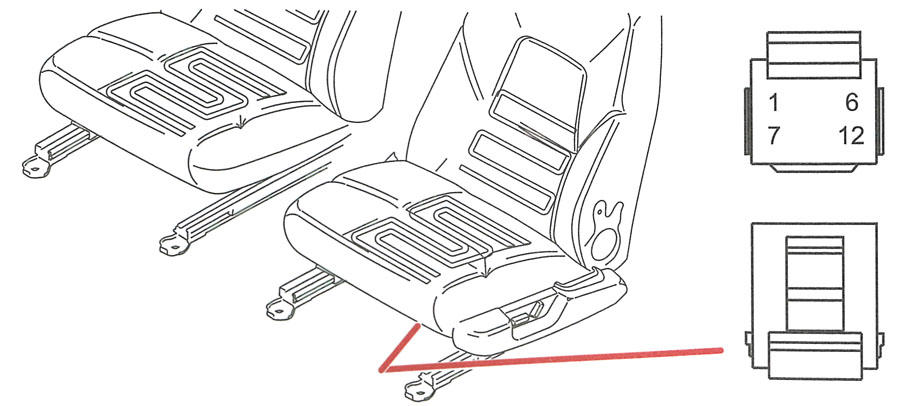

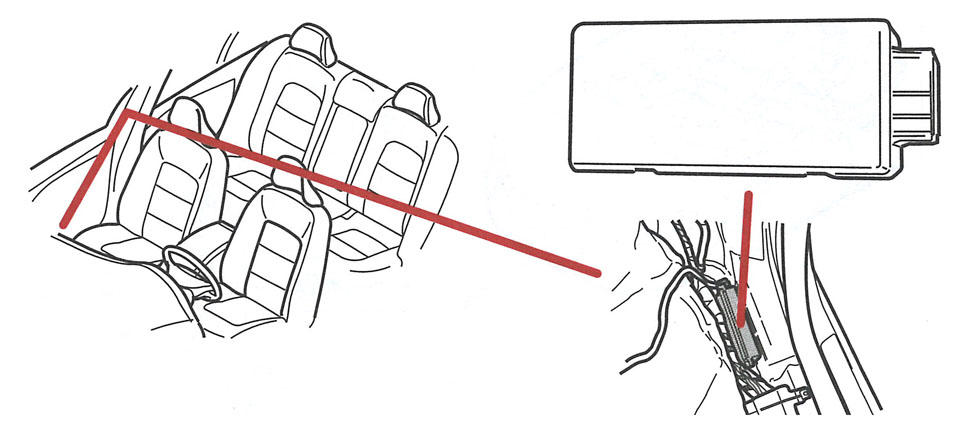

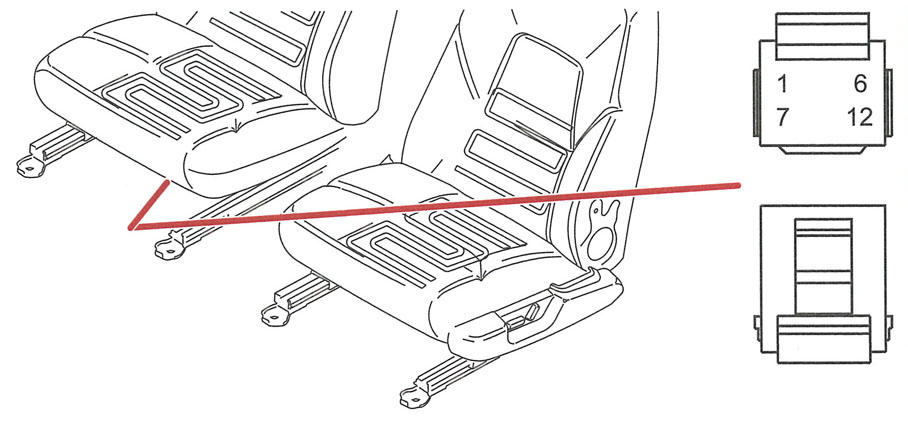

Fig 94: Under Driver's Seat
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 95: Under Front Passenger's Seat
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 96: Engine (4.4L)
Courtesy of VOLVO CARS OF NORTH AMERICA.

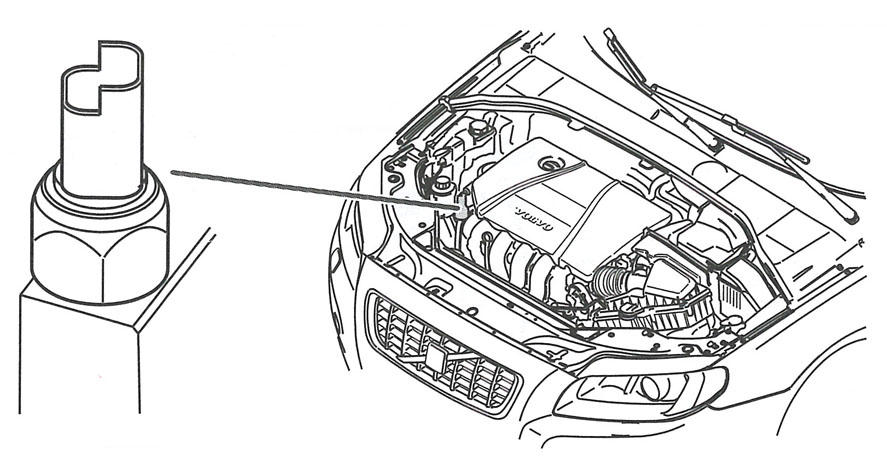

Fig 97: Right Front Of Engine Compartment
Courtesy of VOLVO CARS OF NORTH AMERICA.

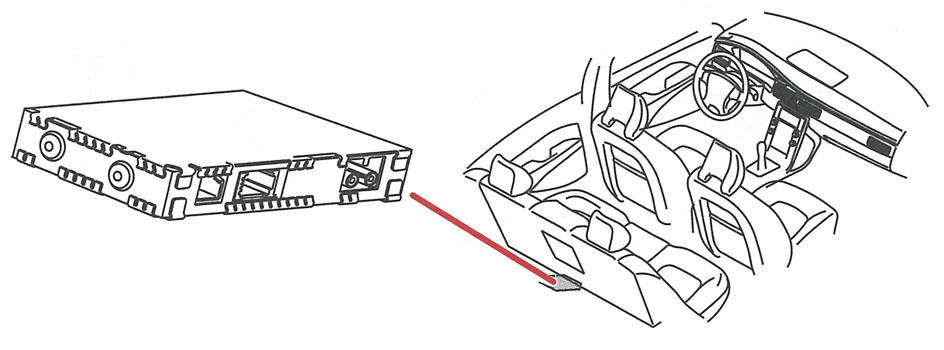

Fig 98: Under Rear Seats
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 99: Under Driver's Seat
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 100: Under Front Passenger's Seat
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 101: Under Center Console
Courtesy of VOLVO CARS OF NORTH AMERICA.
