Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

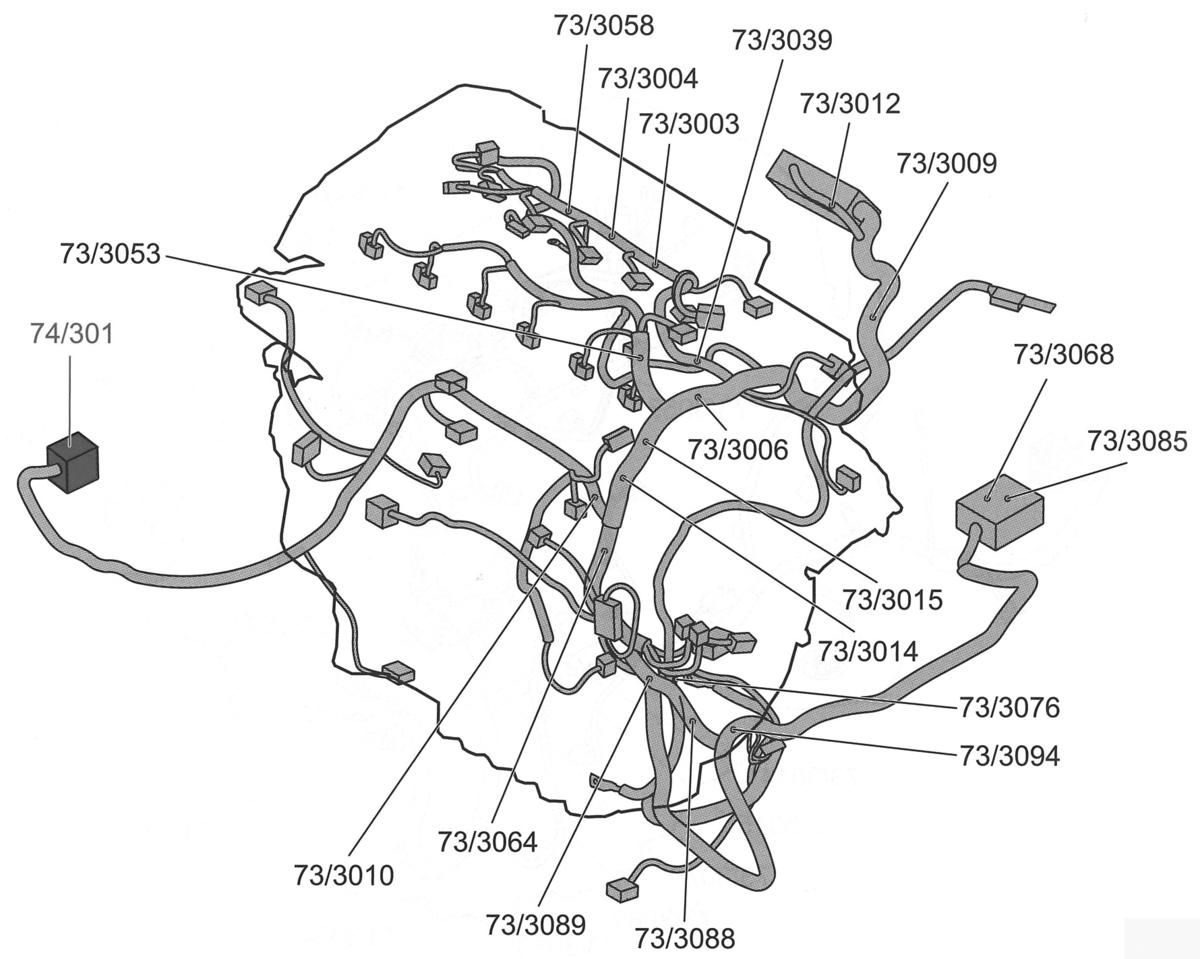

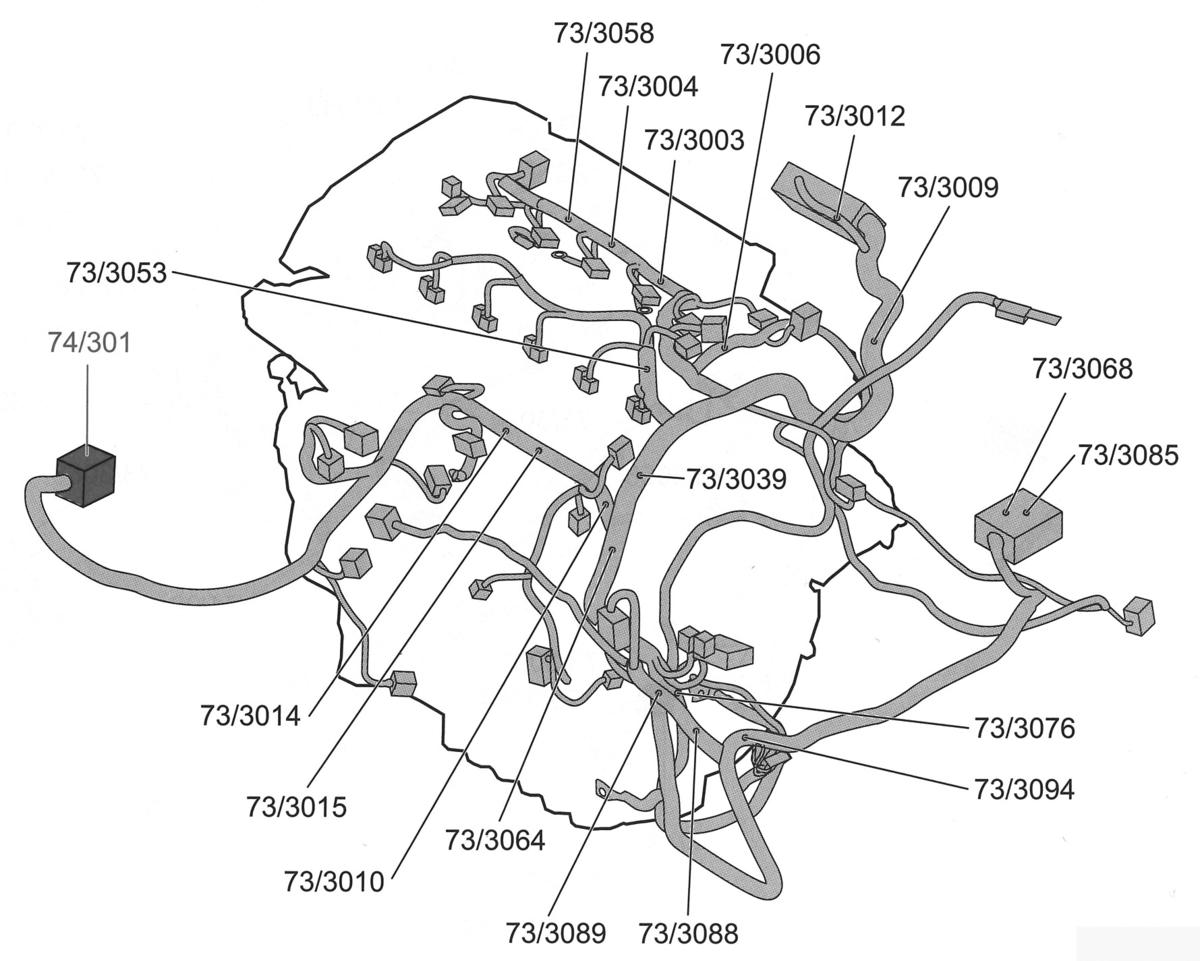

Fig 1: Engine (3.2L)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 2: Engine (3.0L)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 3: Dash
Courtesy of VOLVO CARS OF NORTH AMERICA.

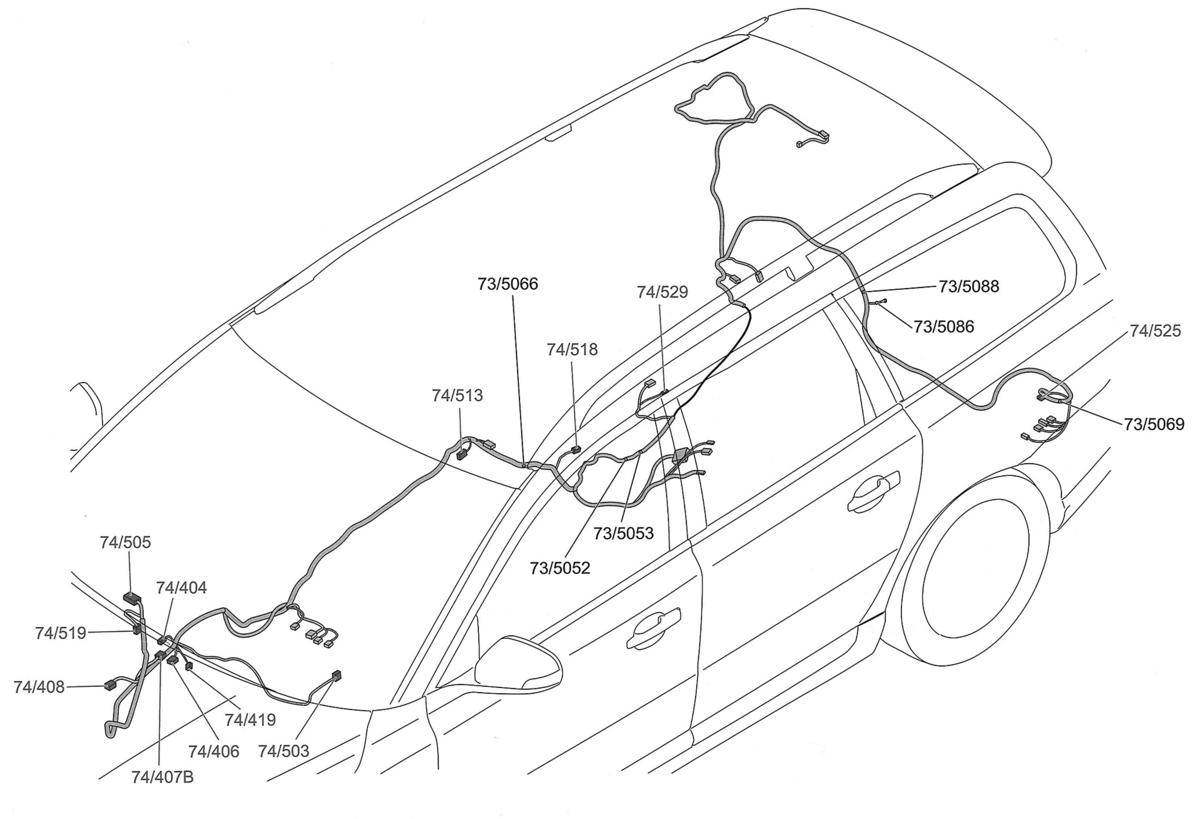

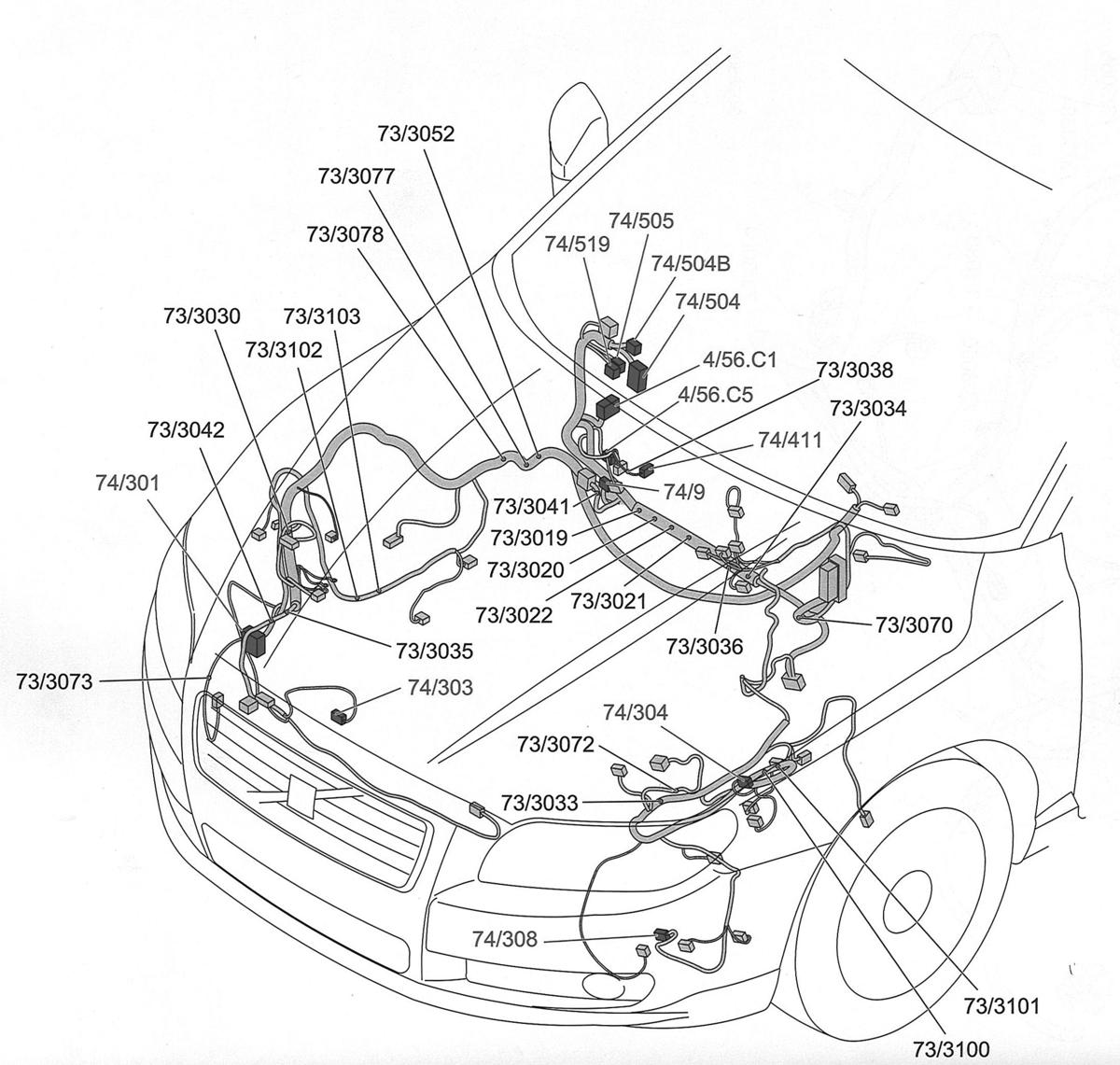

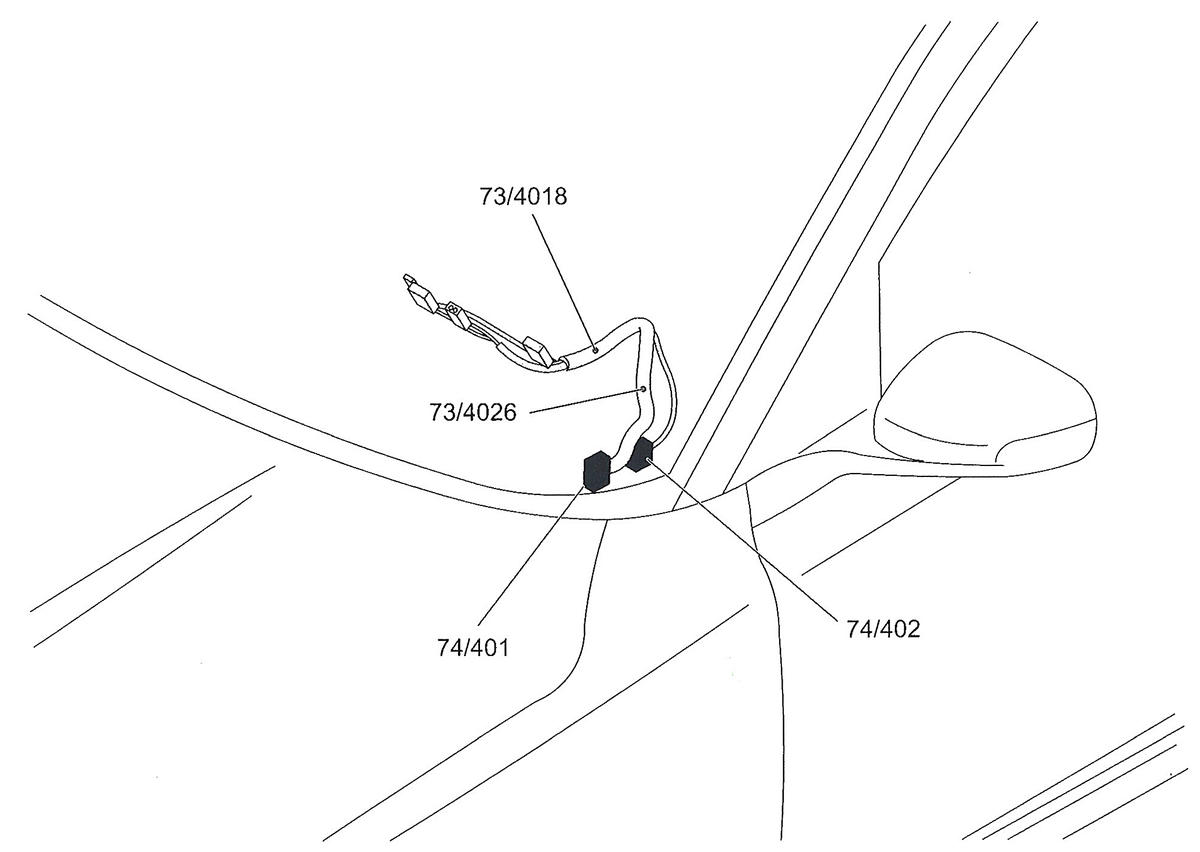

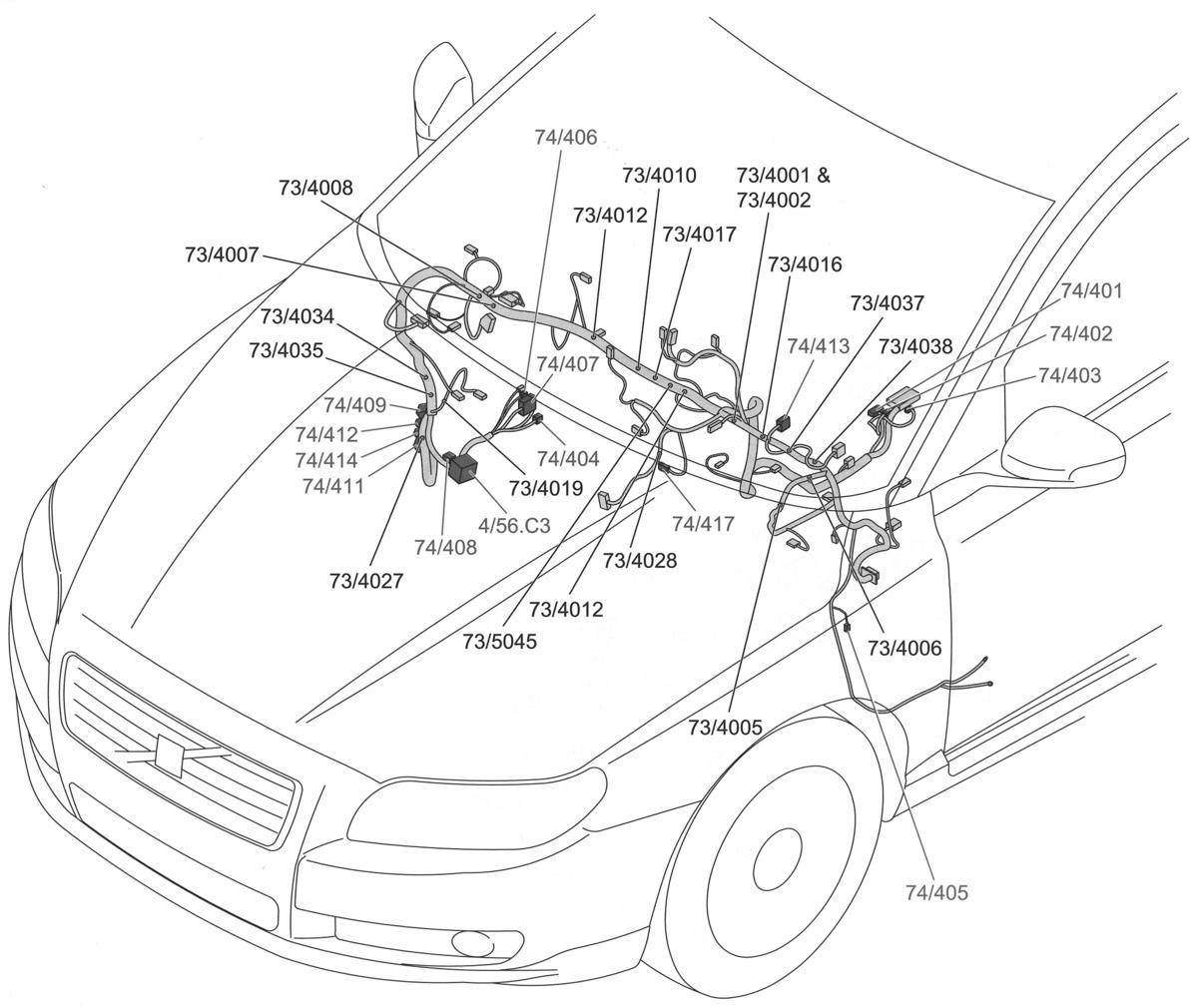

Fig 4: Vehicle Overview
Courtesy of VOLVO CARS OF NORTH AMERICA.

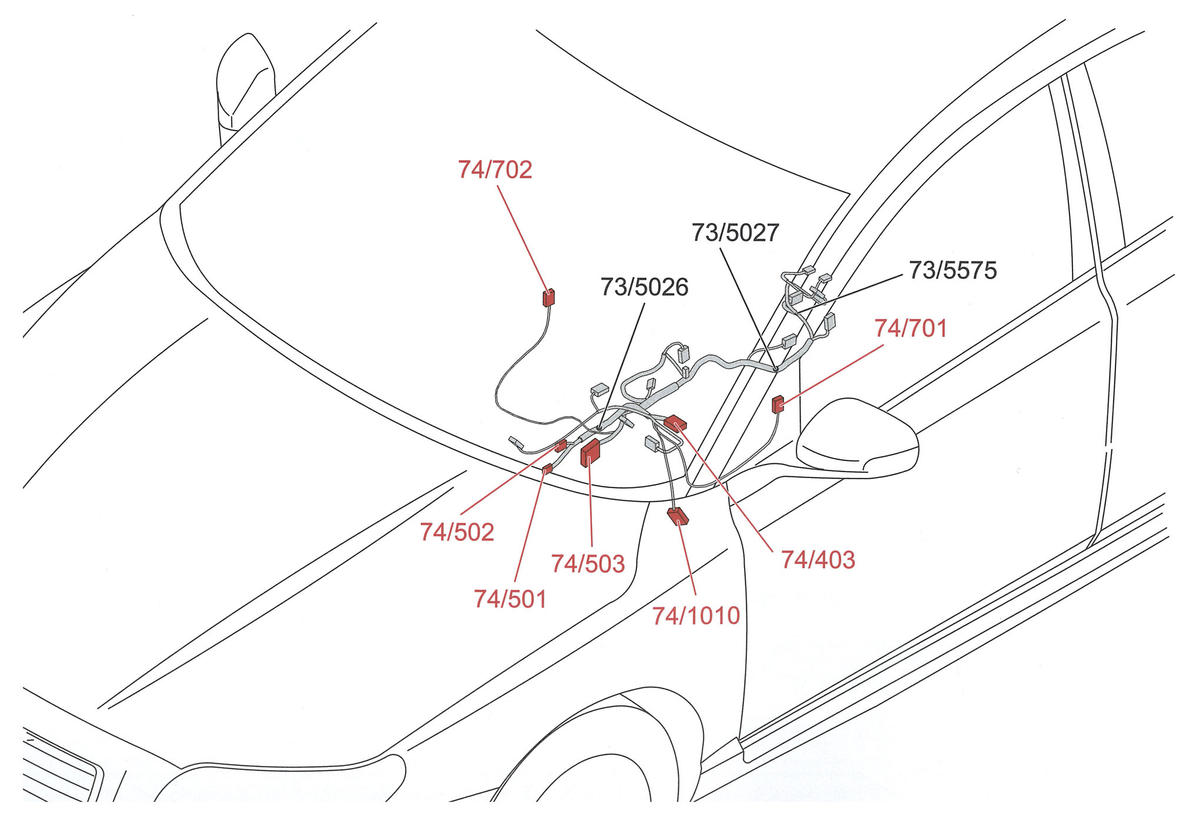

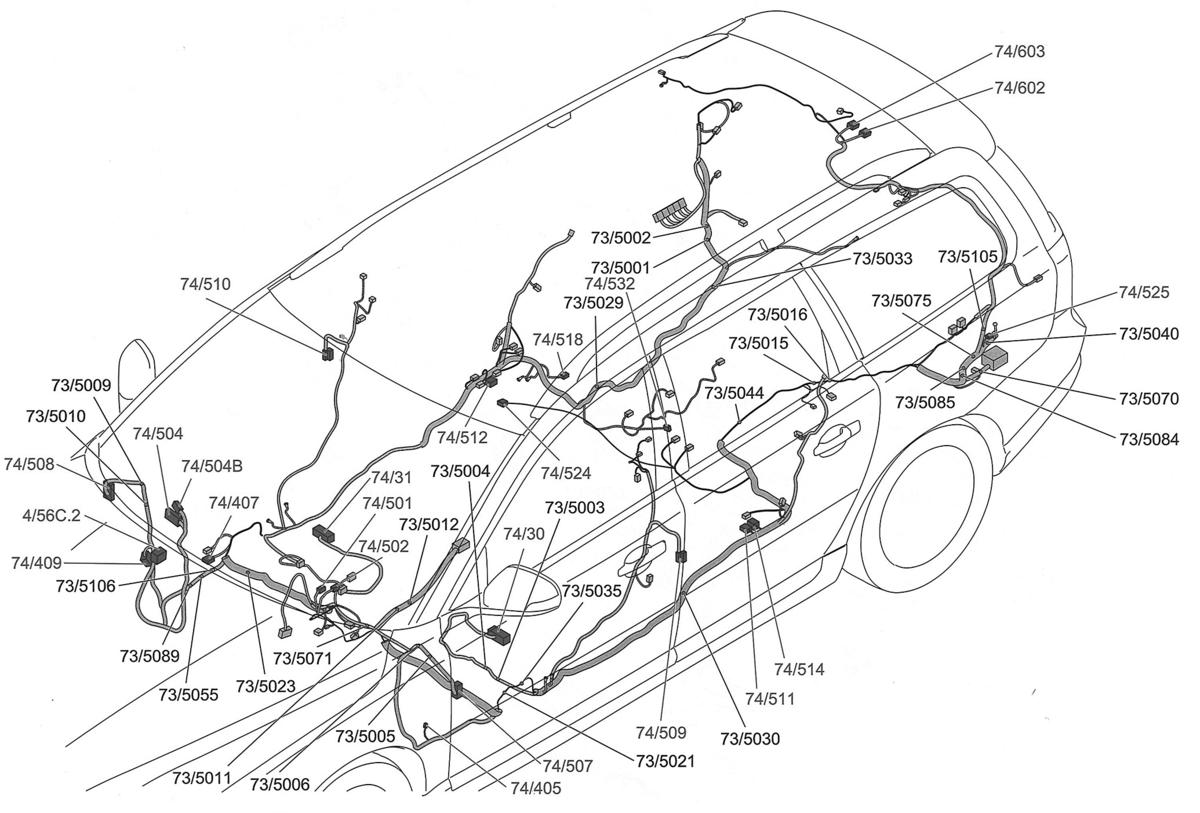

Fig 5: Vehicle Overview
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 6: Center Console
Courtesy of VOLVO CARS OF NORTH AMERICA.

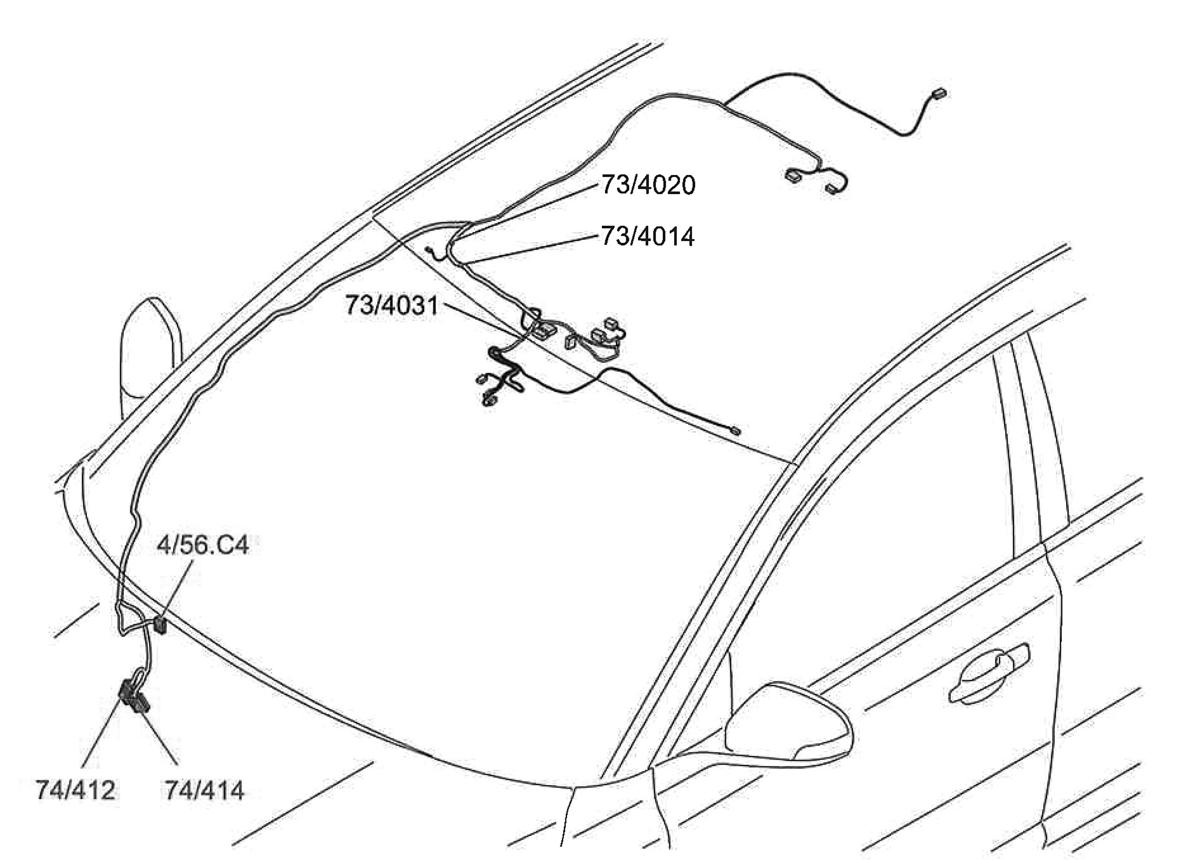

Fig 7: Roof
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 8: Under Center Of Vehicle
Courtesy of VOLVO CARS OF NORTH AMERICA.

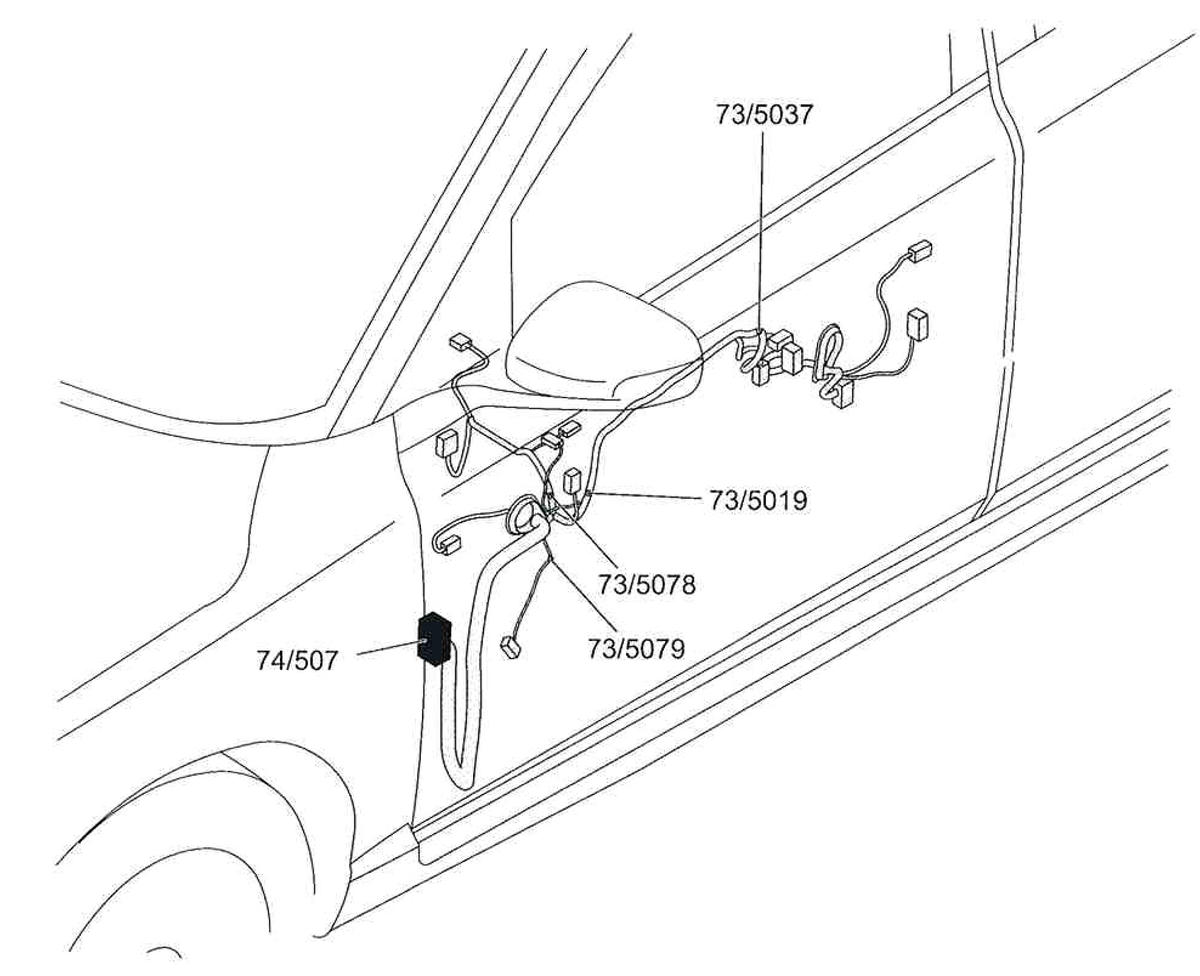

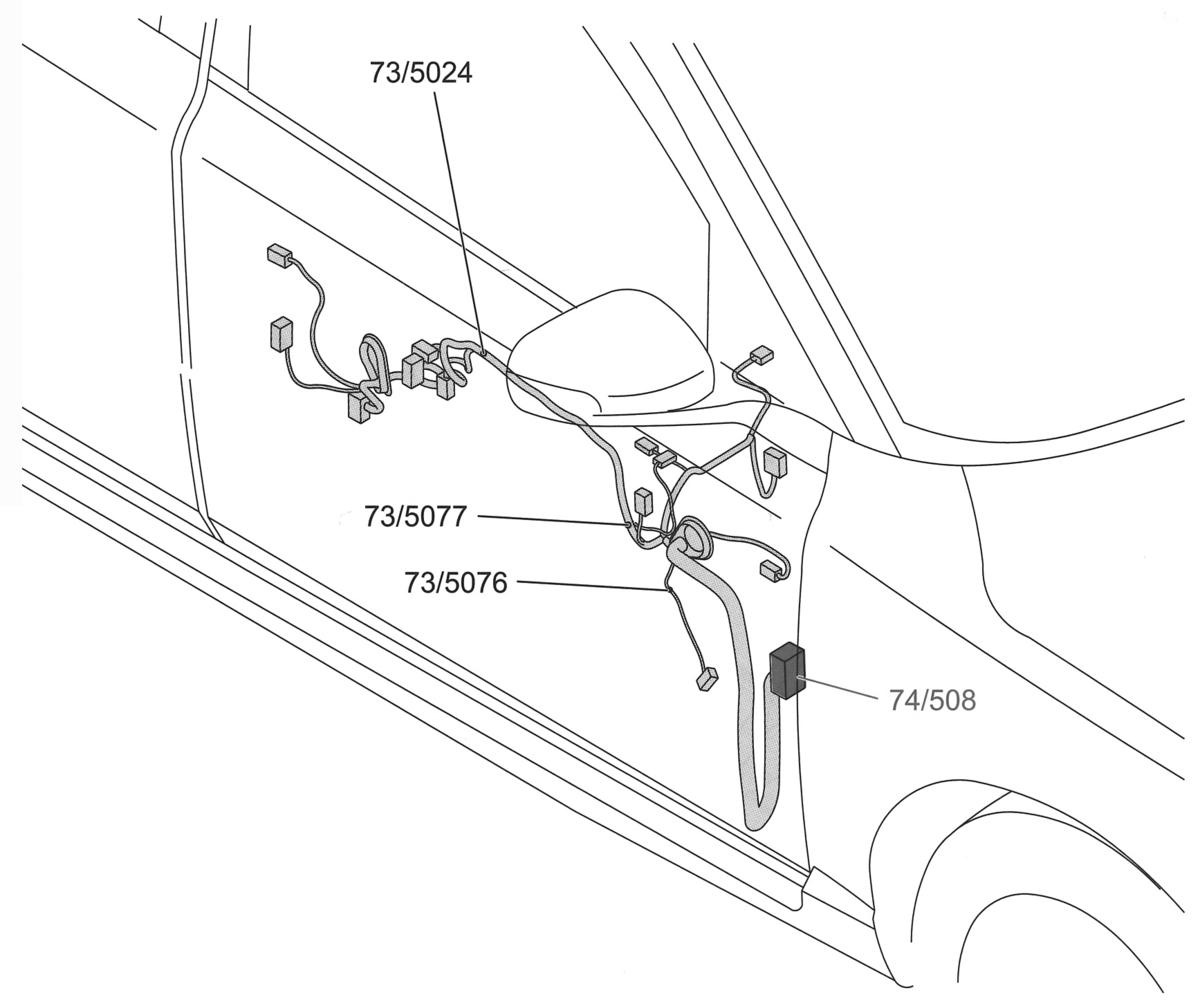

Fig 9: Left Front Door
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 10: Right Front Door
Courtesy of VOLVO CARS OF NORTH AMERICA.

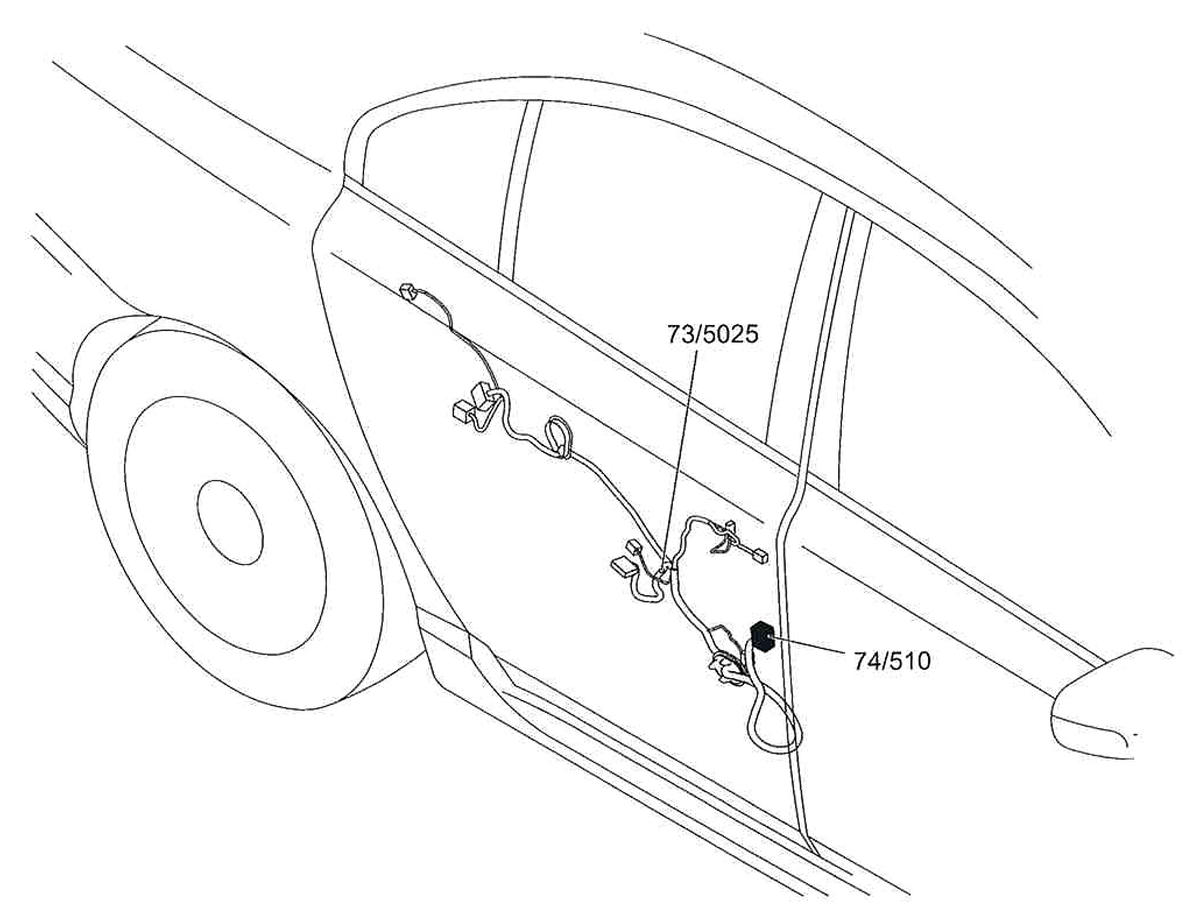

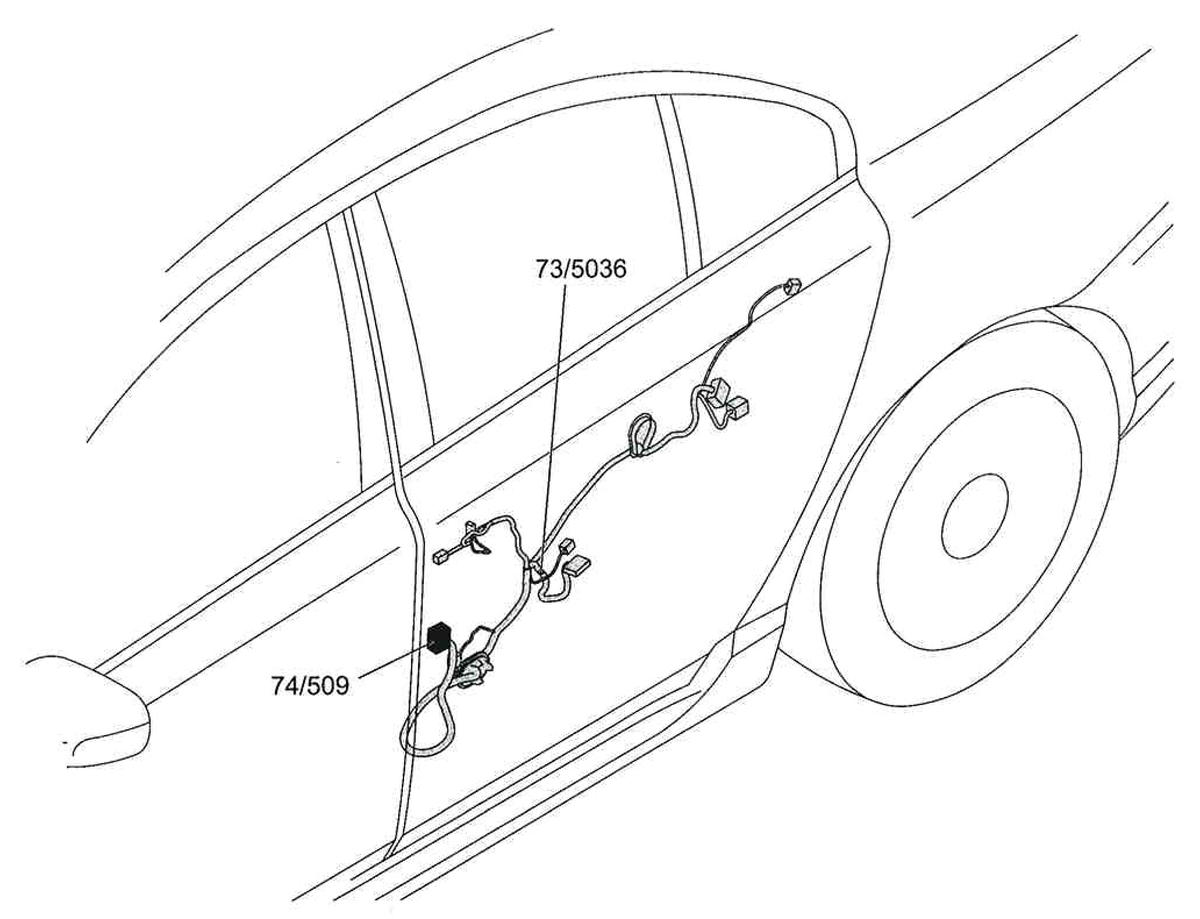

Fig 11: Left Rear Door
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 12: Right Rear Door
Courtesy of VOLVO CARS OF NORTH AMERICA.

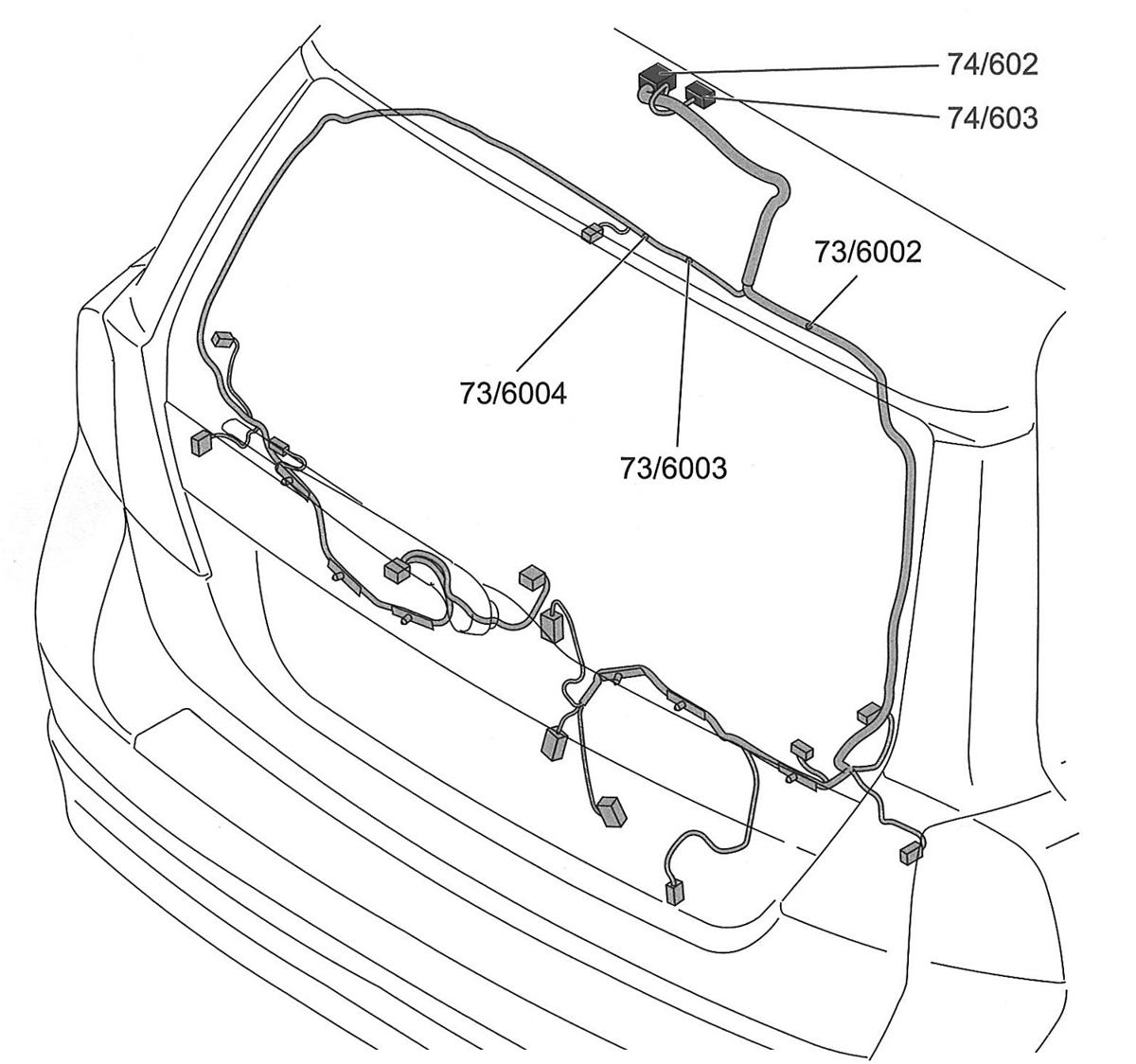

Fig 13: Tailgate
Courtesy of VOLVO CARS OF NORTH AMERICA.

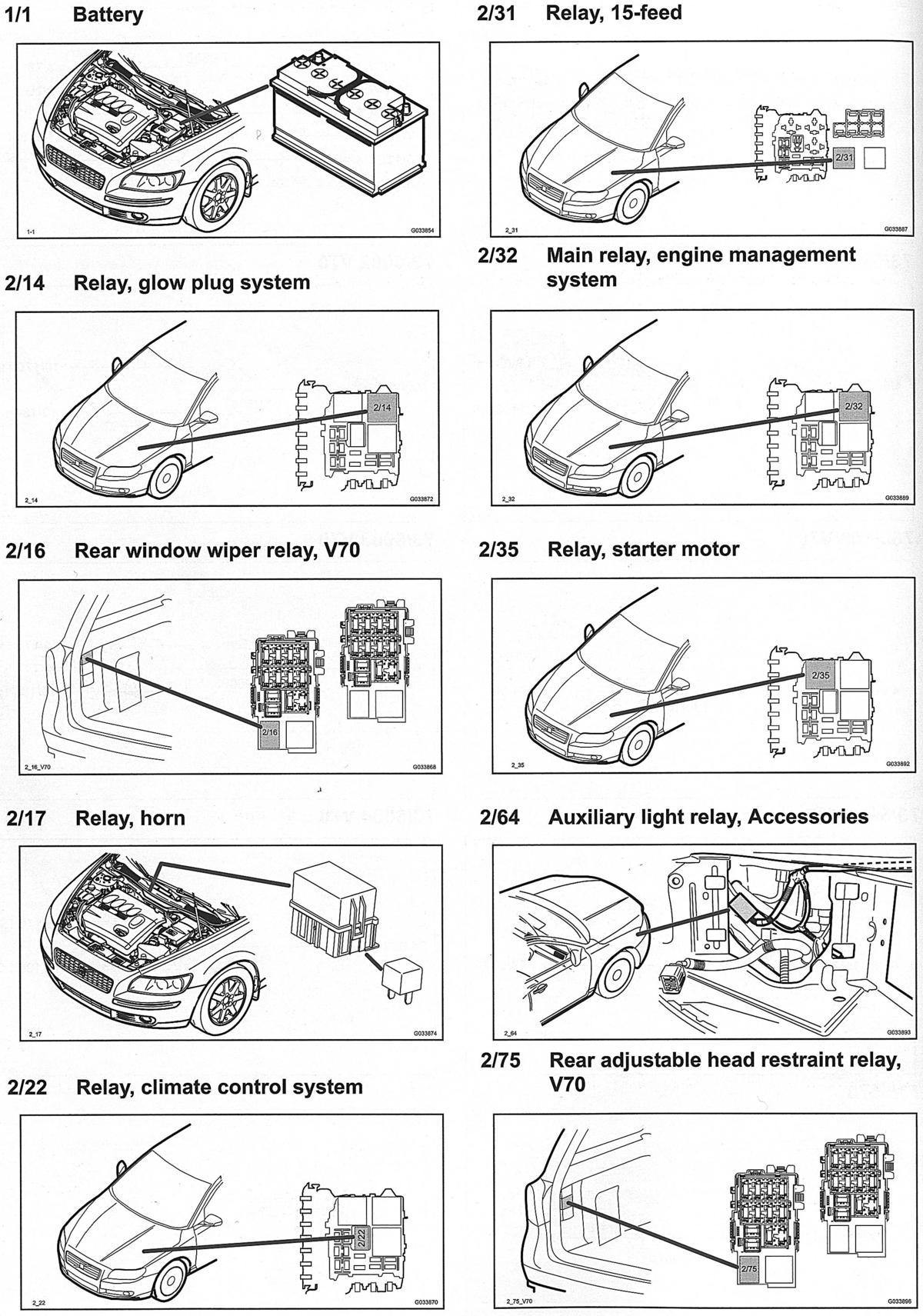

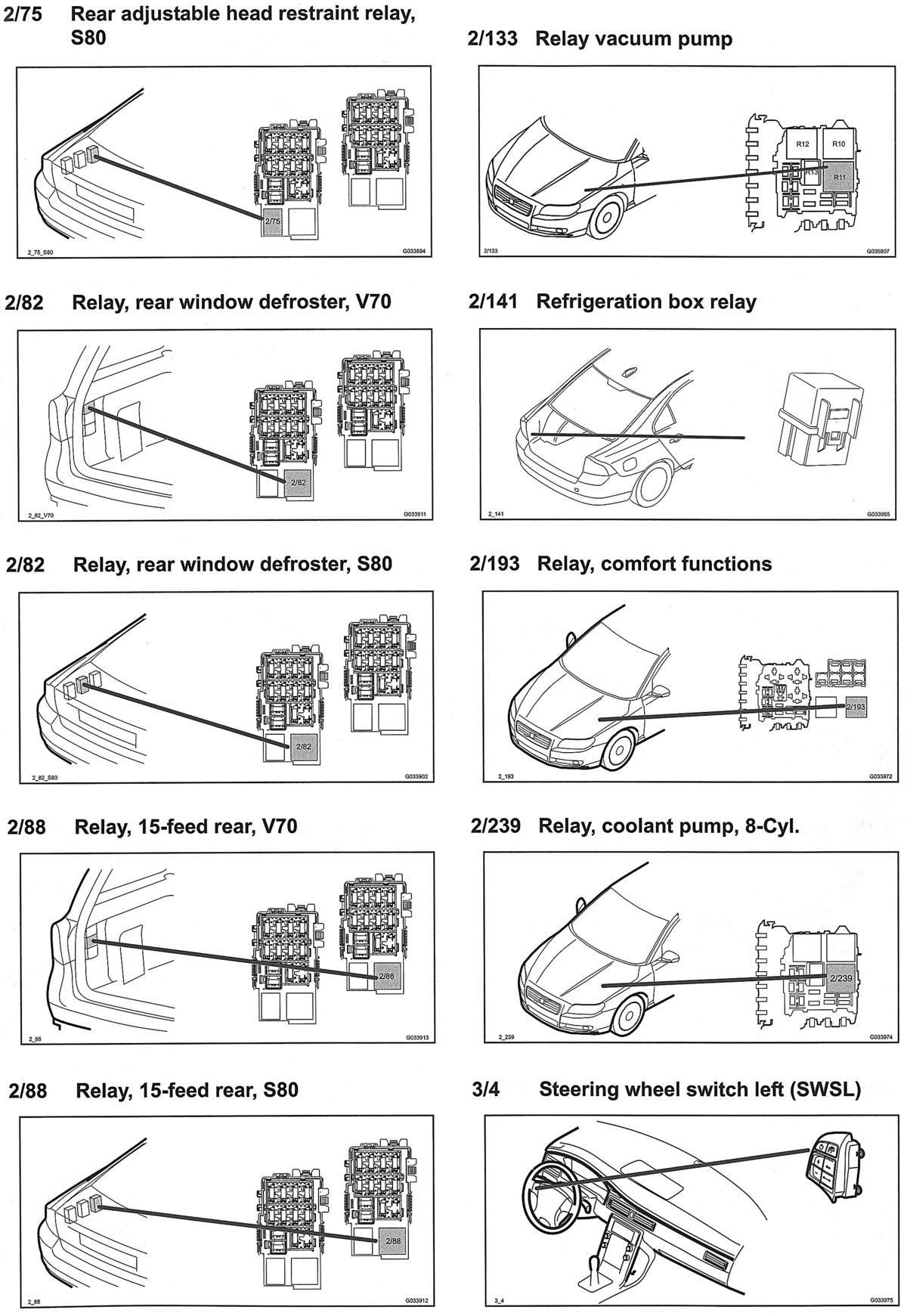

Fig 14: Components (1/1 To 2/75)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 15: Components (2/75 To 3/4)
Courtesy of VOLVO CARS OF NORTH AMERICA.

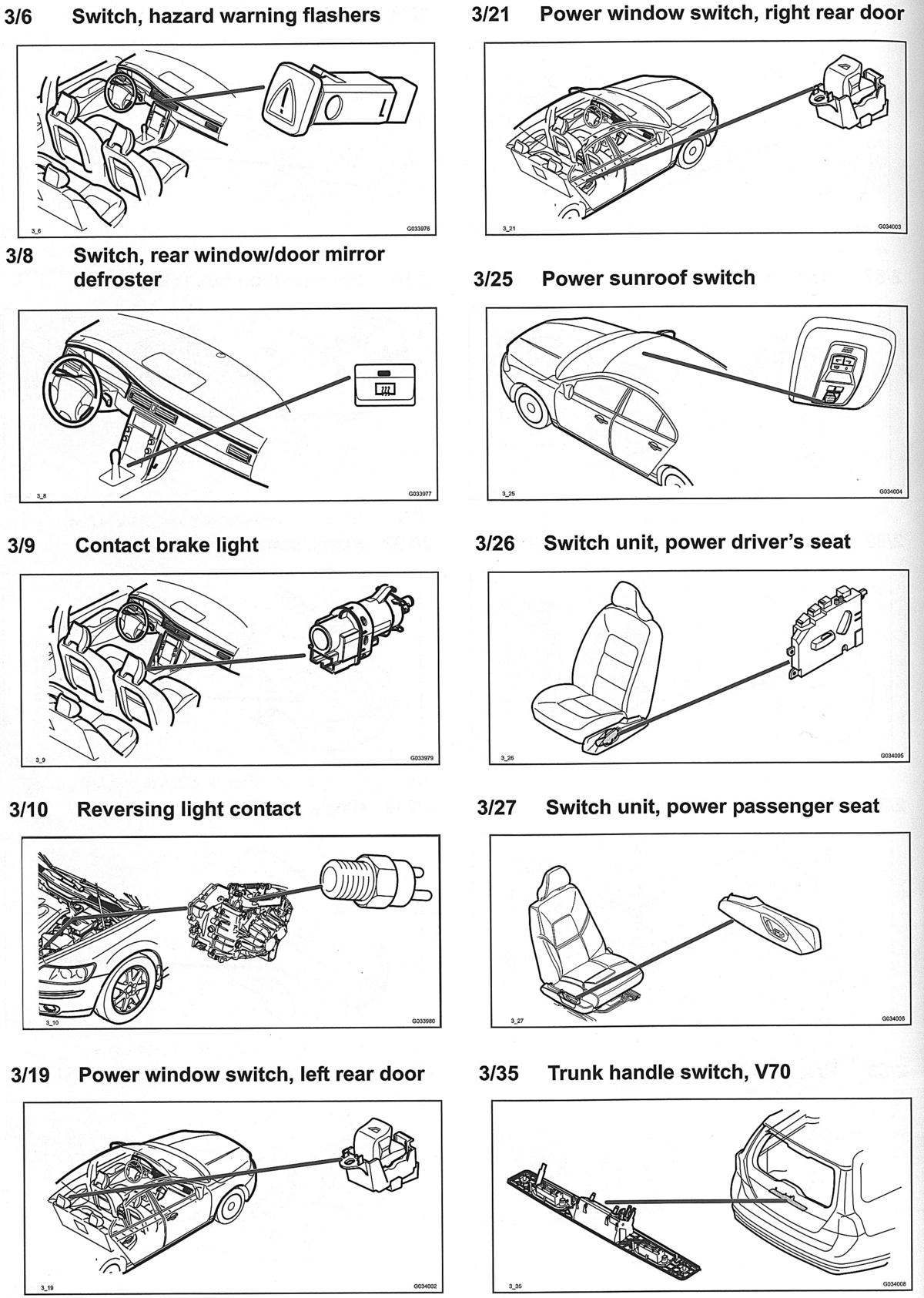

Fig 16: Components (3/6 To 3/35)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 17: Components (3/35 To 3/83)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 18: Components (3/93 To 3/129)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 19: Components (3/130 To 3/218)
Courtesy of VOLVO CARS OF NORTH AMERICA.

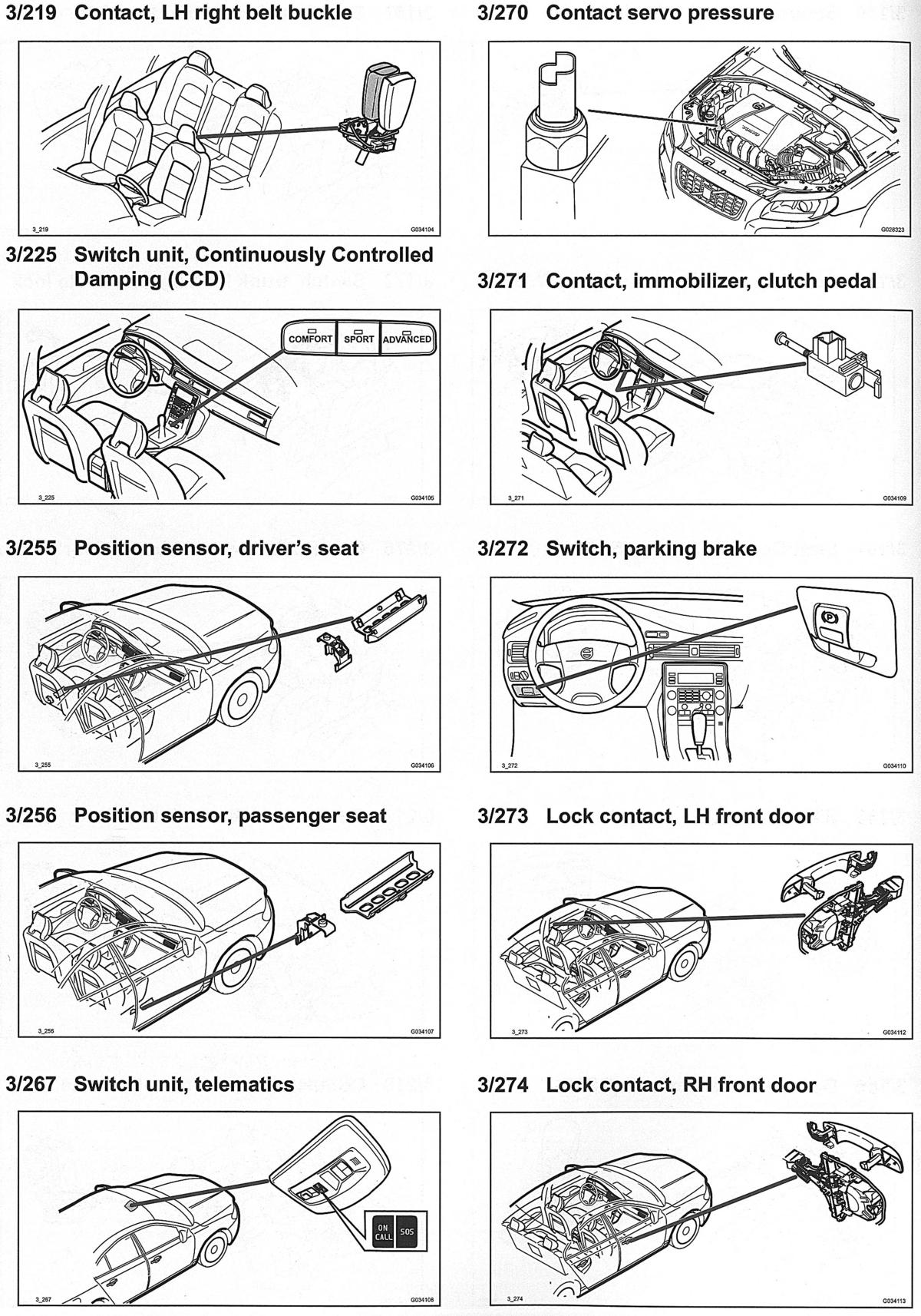

Fig 20: Components (3/219 To 3/274)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 21: Components (3/275 To 4/9)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 22: Components (4/16 To 4/46)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 23: Components (4/52 To 4/76)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 24: Components (4/80 To 4/109)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 25: Components (4/110 To 4/131)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 26: Components (4/133 To 6/25)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 27: Components (6/26 To 6/48)
Courtesy of VOLVO CARS OF NORTH AMERICA.

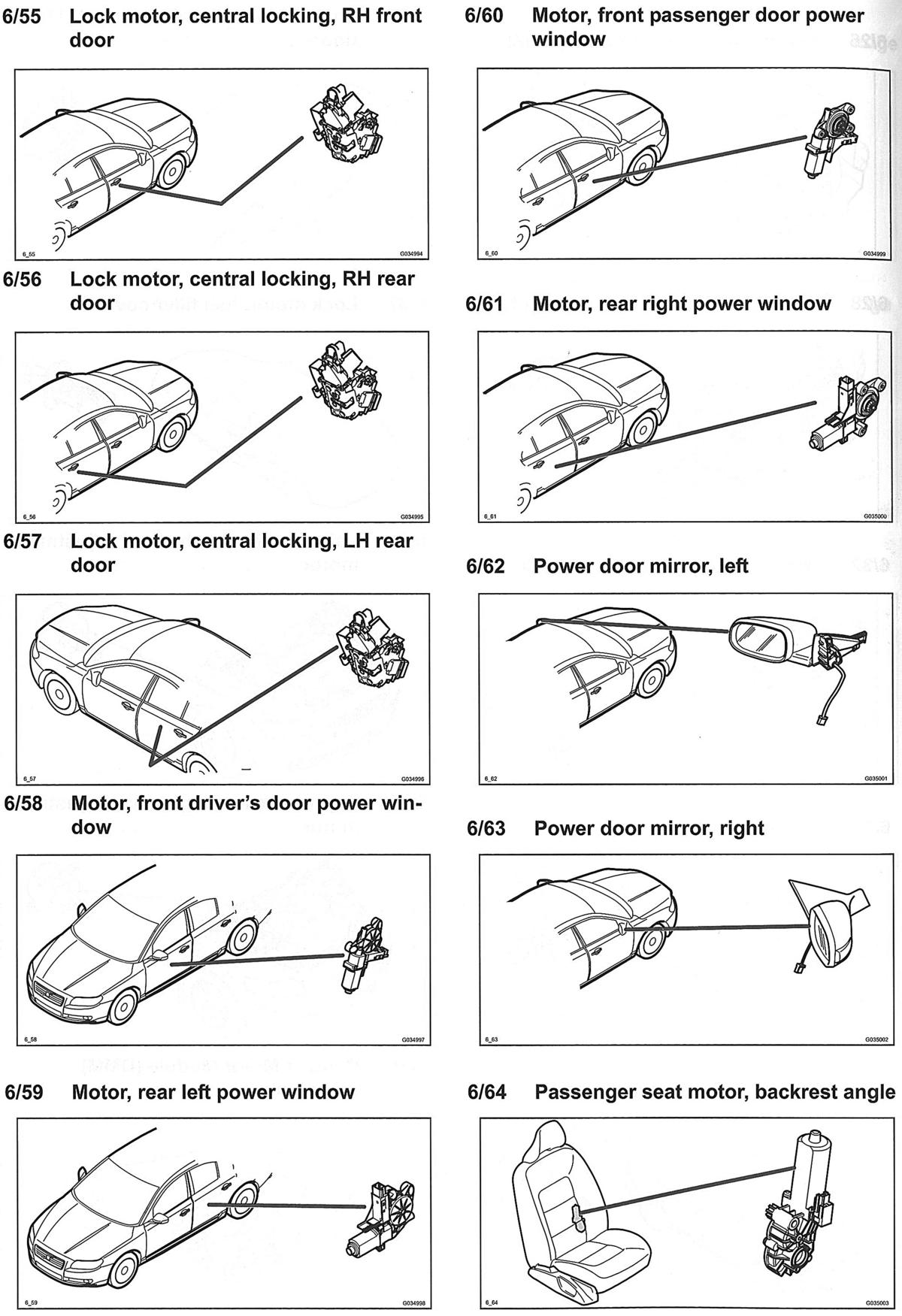

Fig 28: Components (6/55 To 6/64)
Courtesy of VOLVO CARS OF NORTH AMERICA.

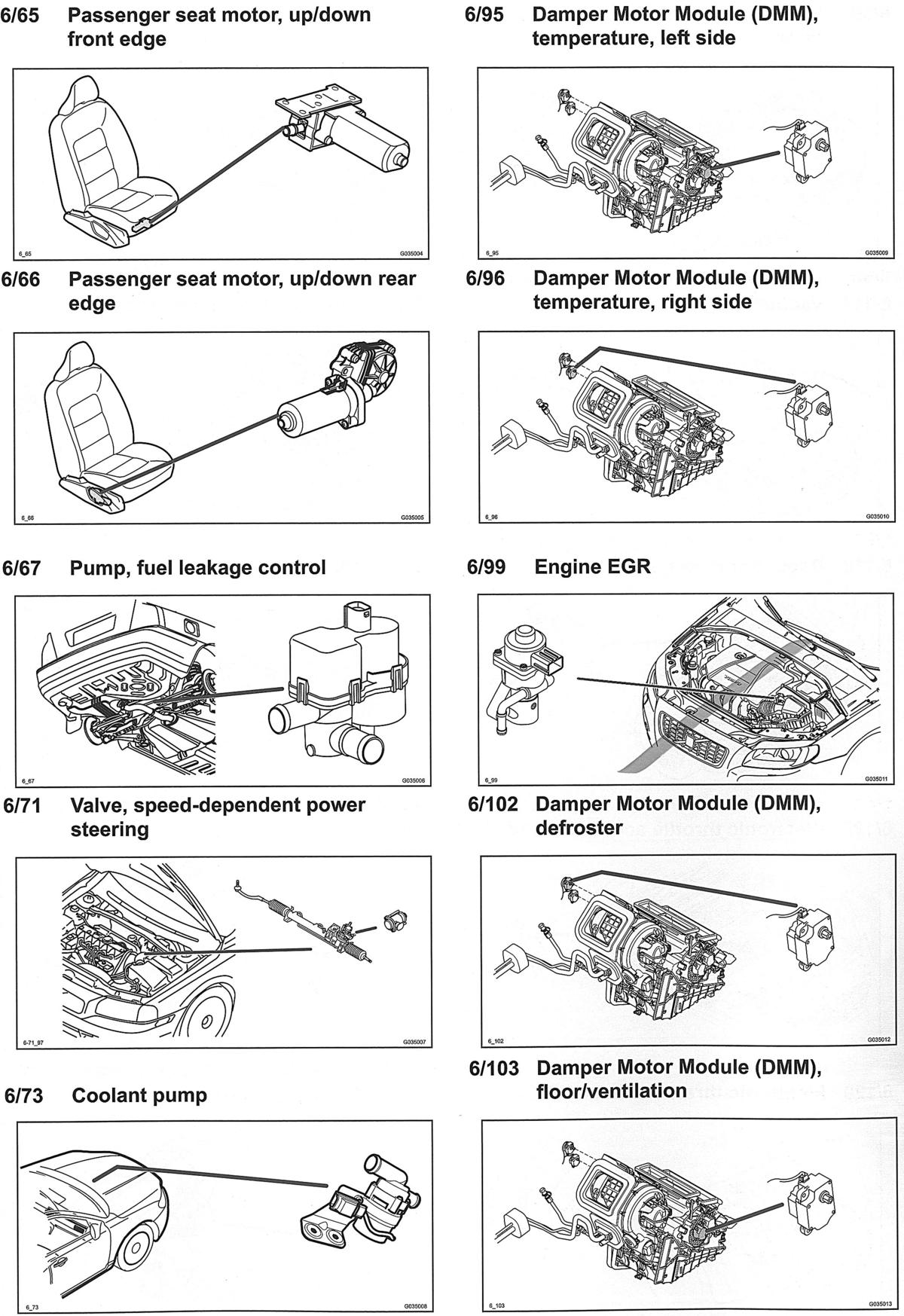

Fig 29: Components (6/65 To 6/103)
Courtesy of VOLVO CARS OF NORTH AMERICA.

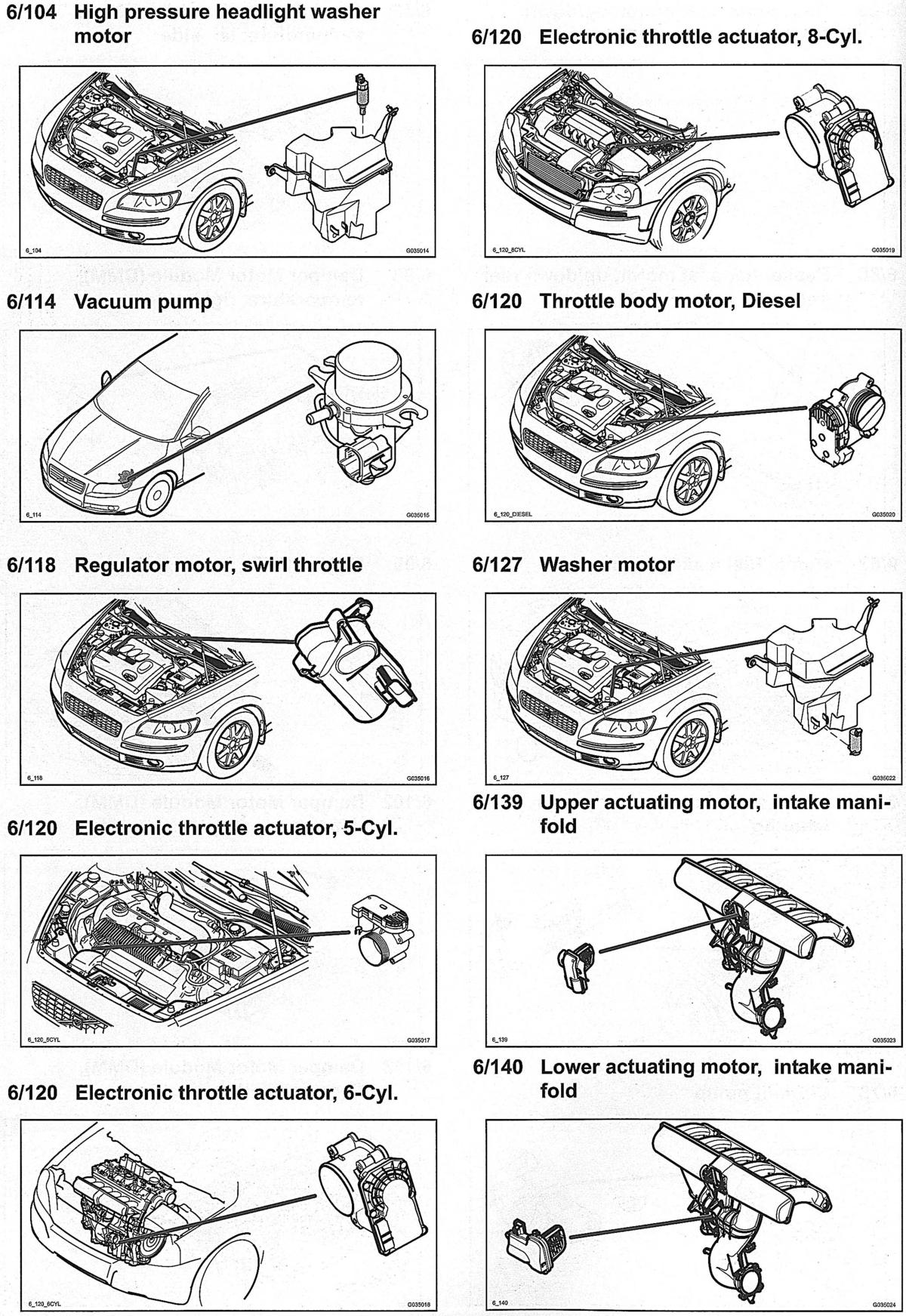

Fig 30: Components (6/104 To 6/140)
Courtesy of VOLVO CARS OF NORTH AMERICA.

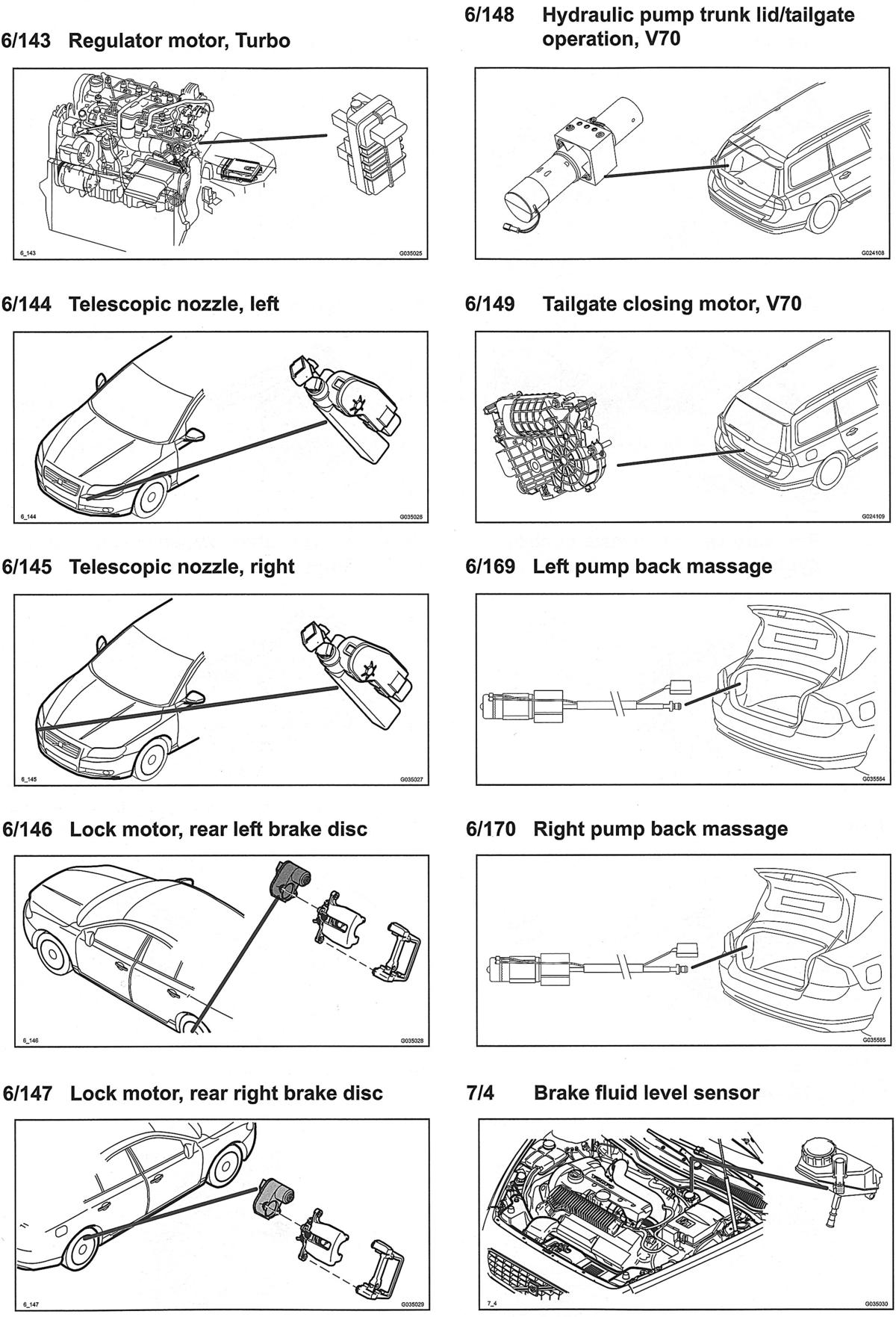

Fig 31: Components (6/143 To 7/4)
Courtesy of VOLVO CARS OF NORTH AMERICA.

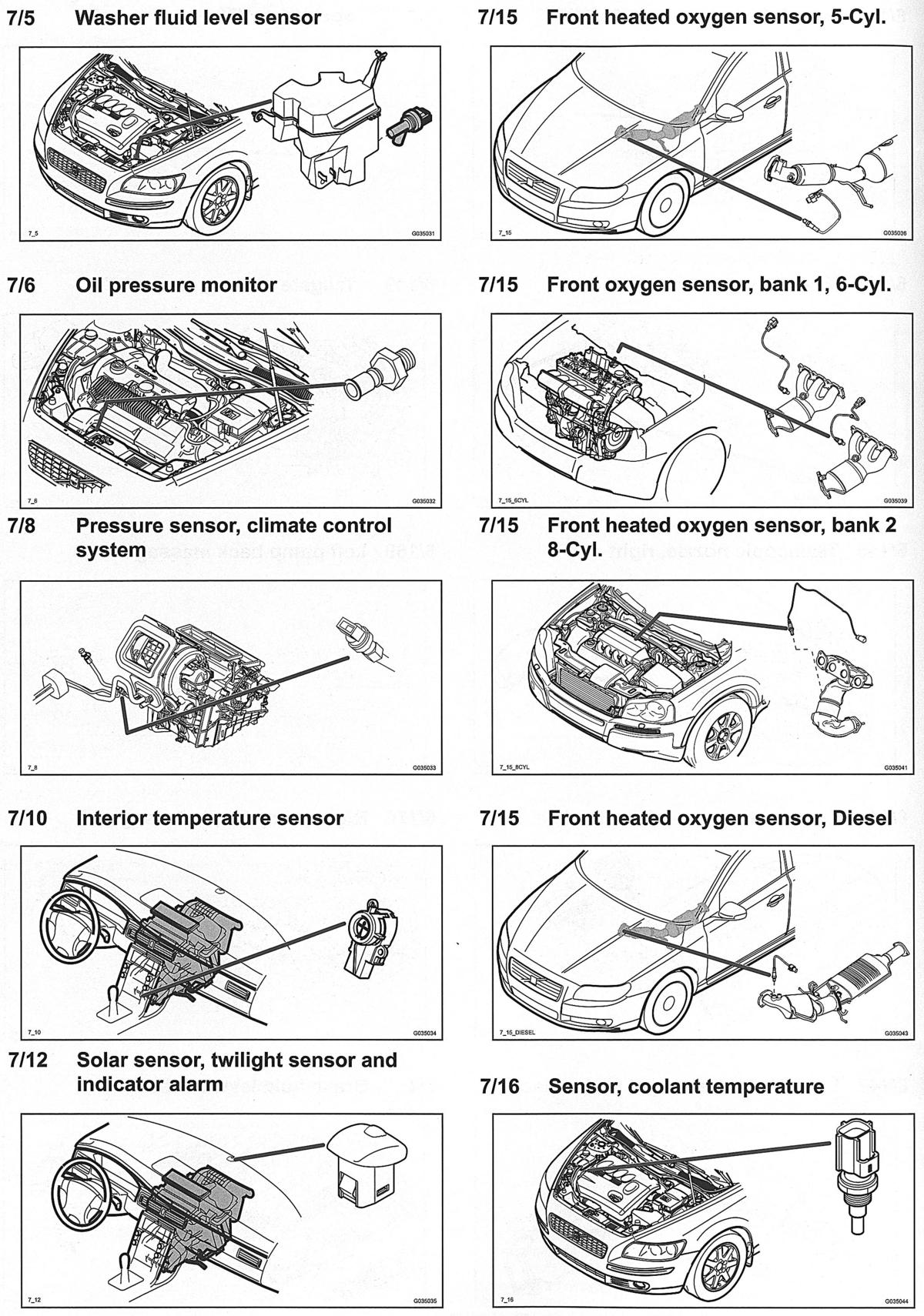

Fig 32: Components (7/5 To 7/16)
Courtesy of VOLVO CARS OF NORTH AMERICA.

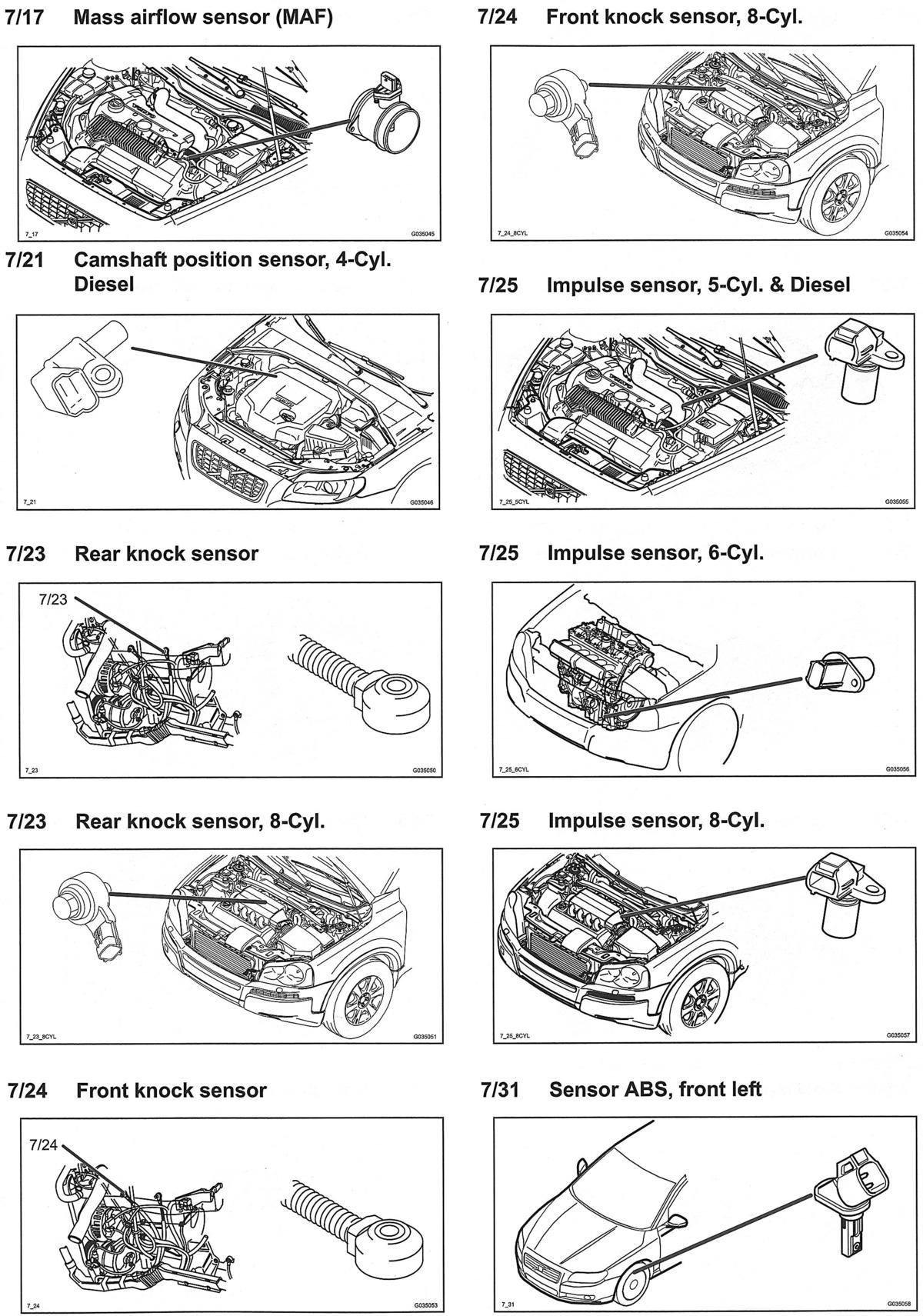

Fig 33: Components (7/17 To 7/31)
Courtesy of VOLVO CARS OF NORTH AMERICA.

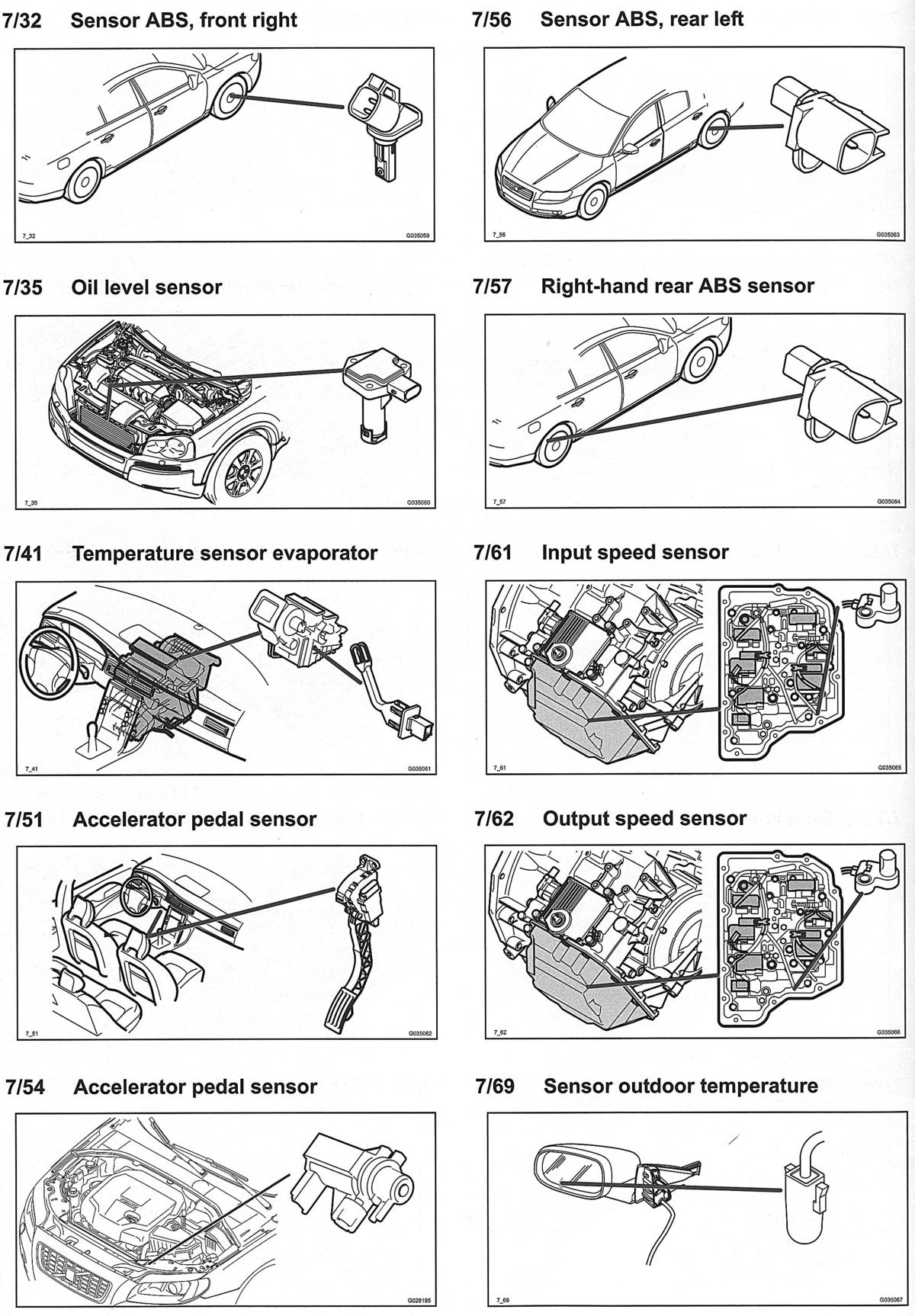

Fig 34: Components (7/32 To 7/69)
Courtesy of VOLVO CARS OF NORTH AMERICA.

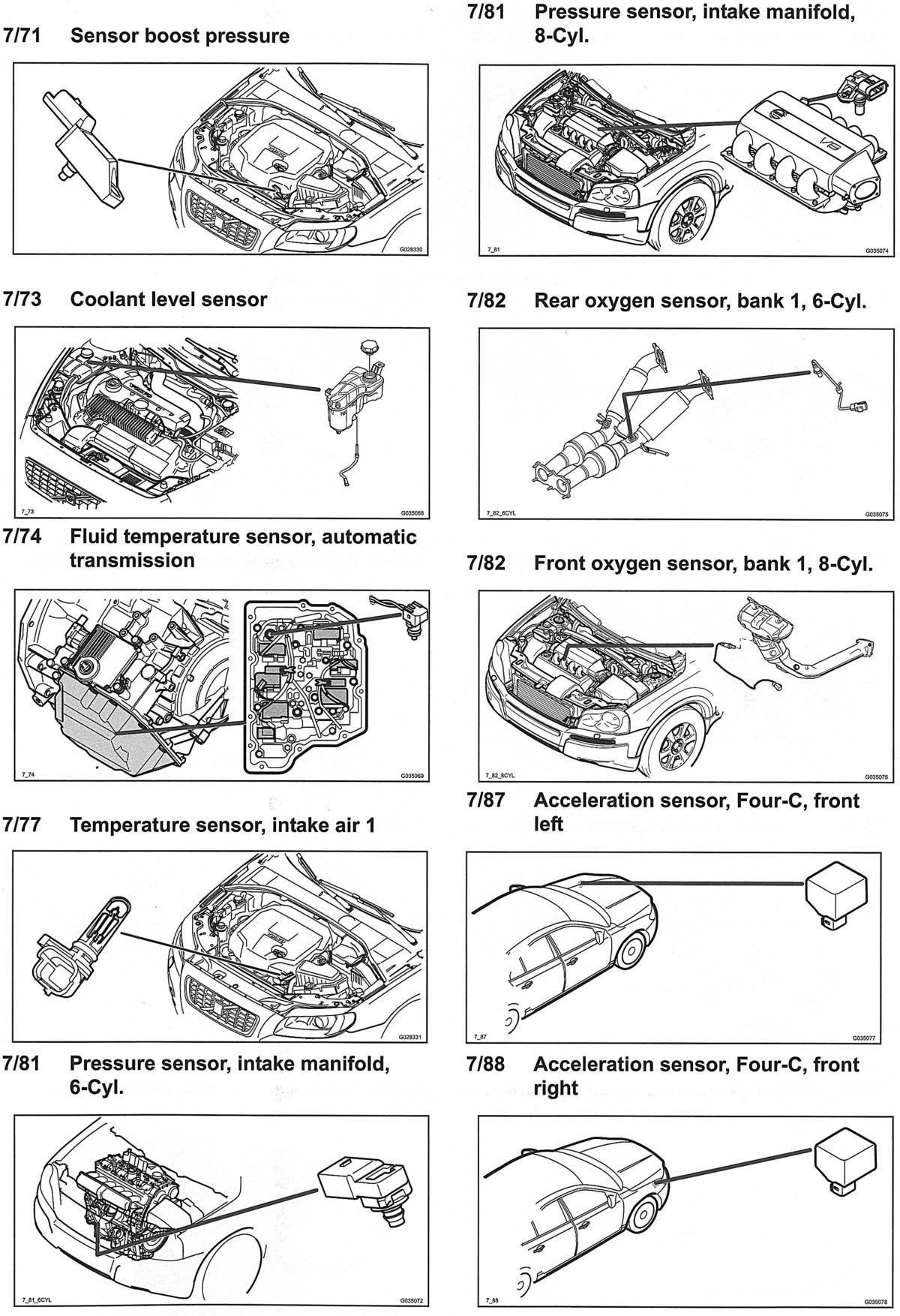

Fig 35: Components (7/71 To 7/88)
Courtesy of VOLVO CARS OF NORTH AMERICA.

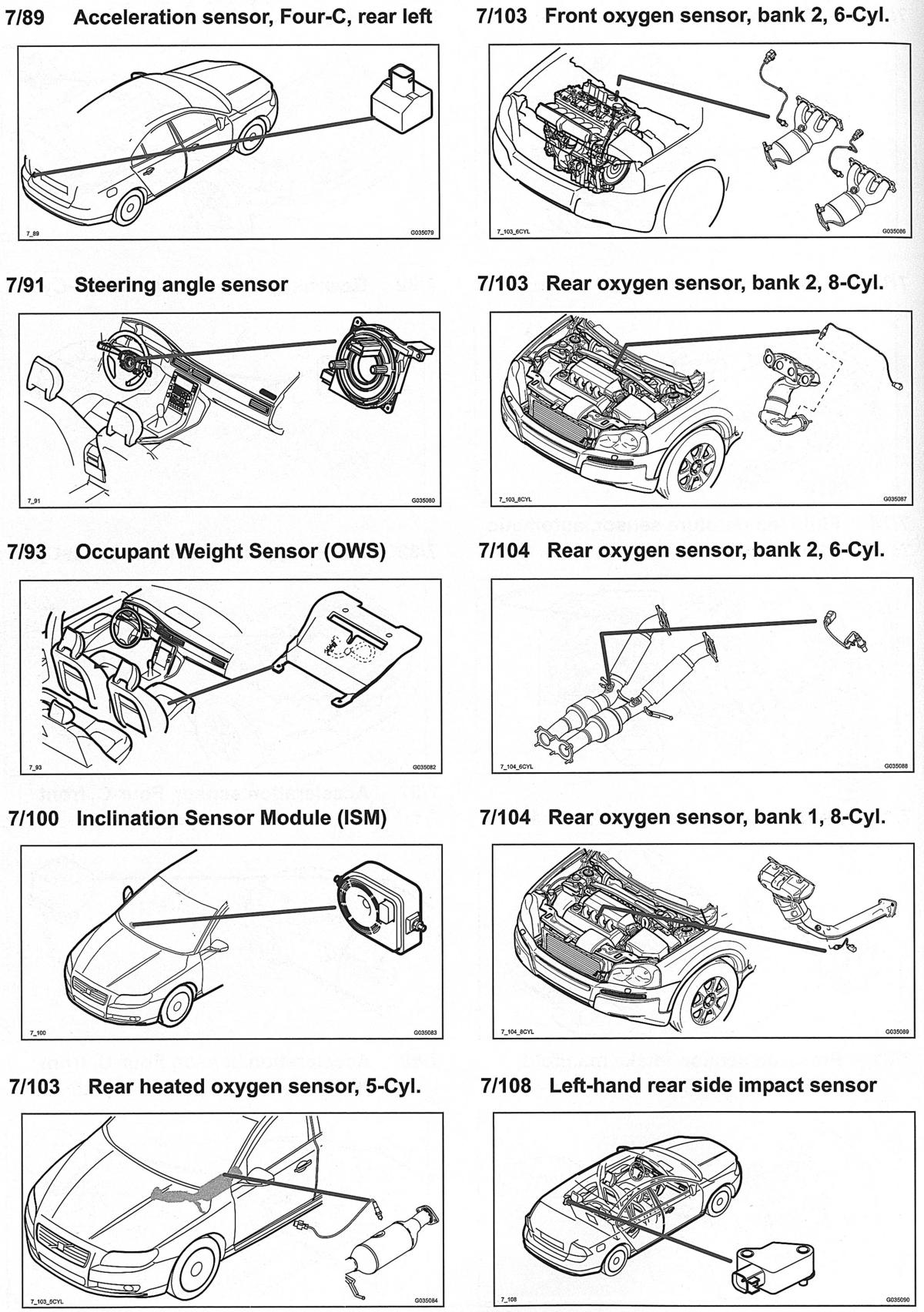

Fig 36: Components (7/89 To 7/108)
Courtesy of VOLVO CARS OF NORTH AMERICA.

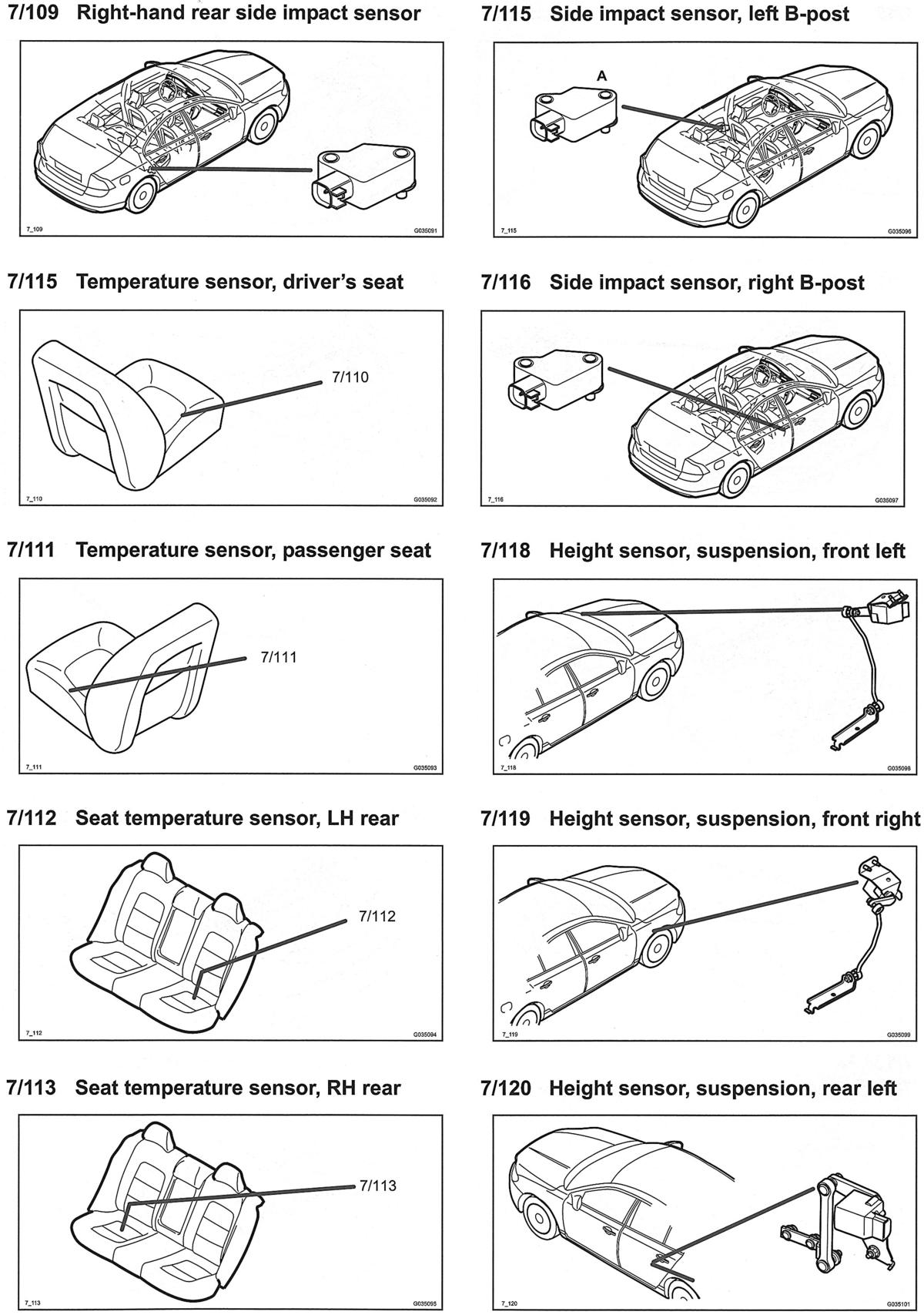

Fig 37: Components (7/109 To 7/120)
Courtesy of VOLVO CARS OF NORTH AMERICA.

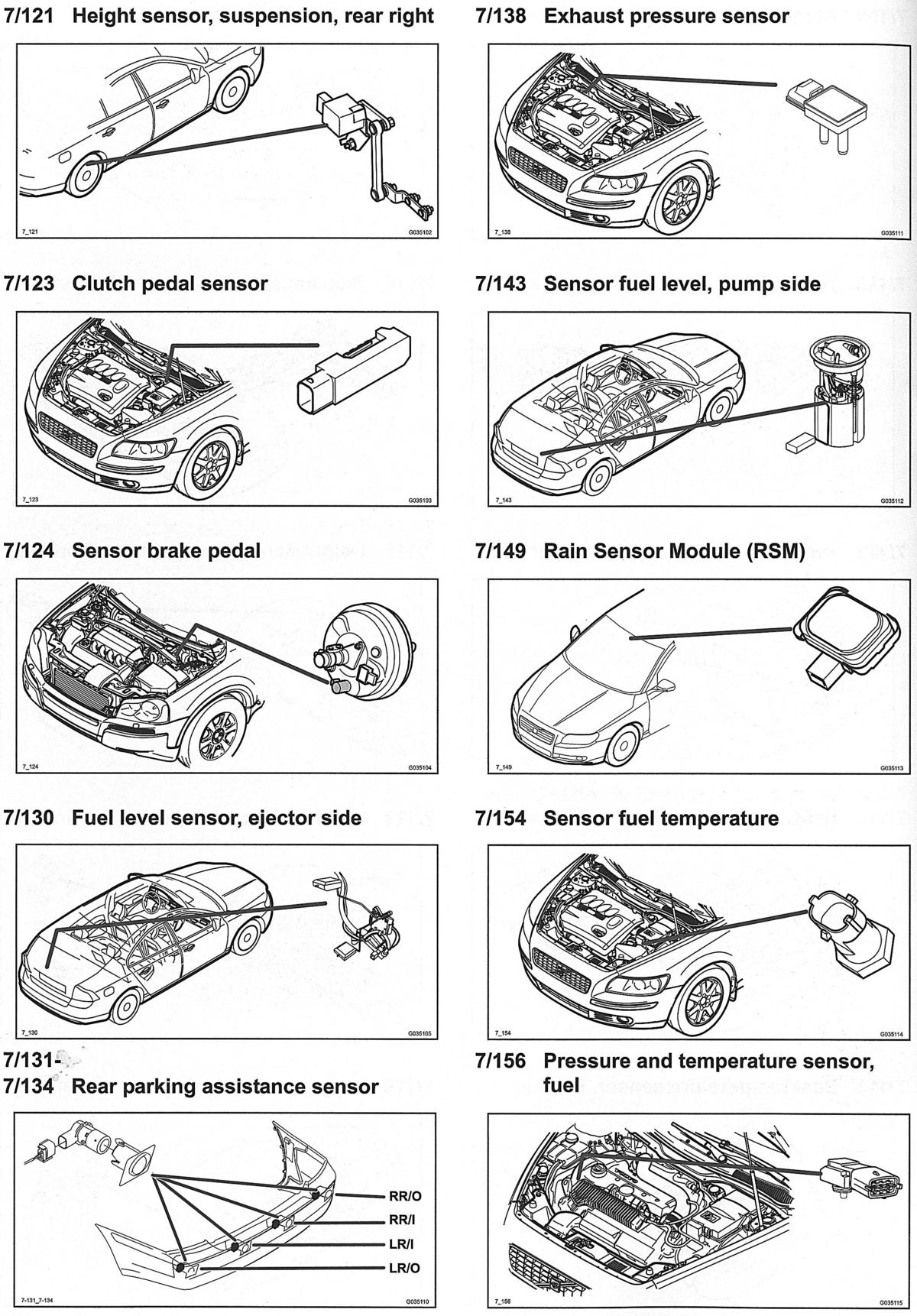

Fig 38: Components (7/121 To 7/156)
Courtesy of VOLVO CARS OF NORTH AMERICA.

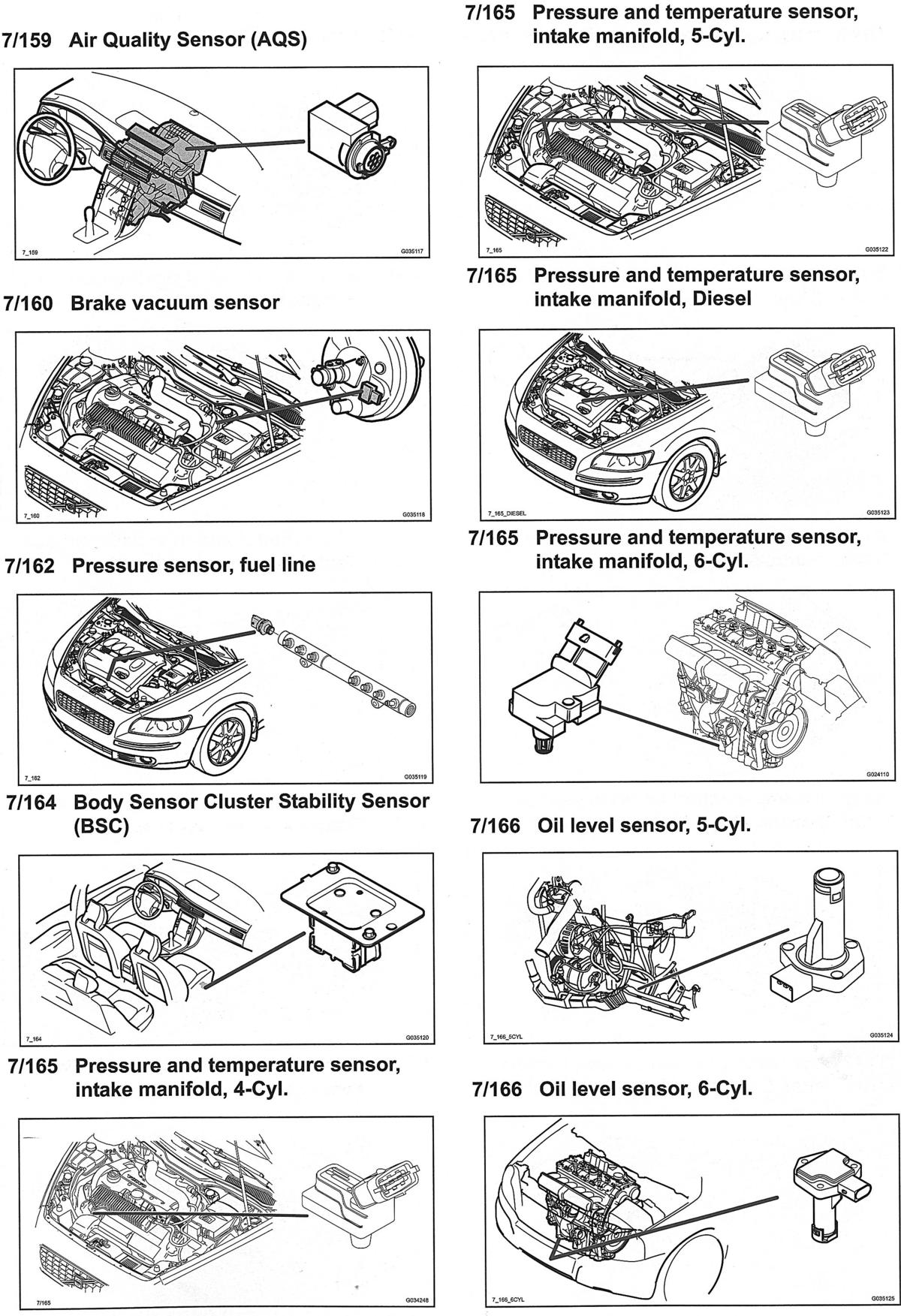

Fig 39: Components (7/159 To 7/166)
Courtesy of VOLVO CARS OF NORTH AMERICA.

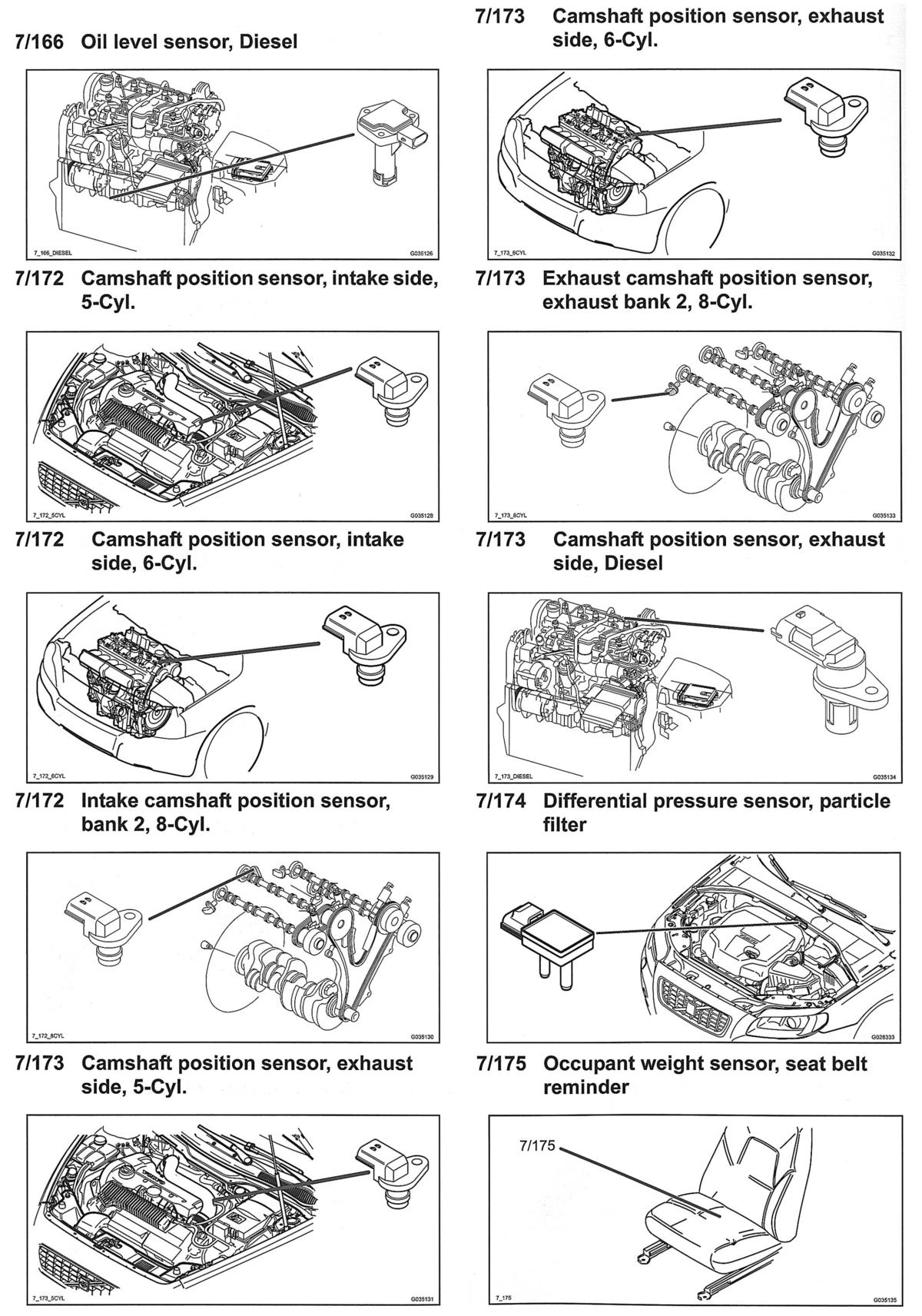

Fig 40: Components (7/166 To 7/175)
Courtesy of VOLVO CARS OF NORTH AMERICA.

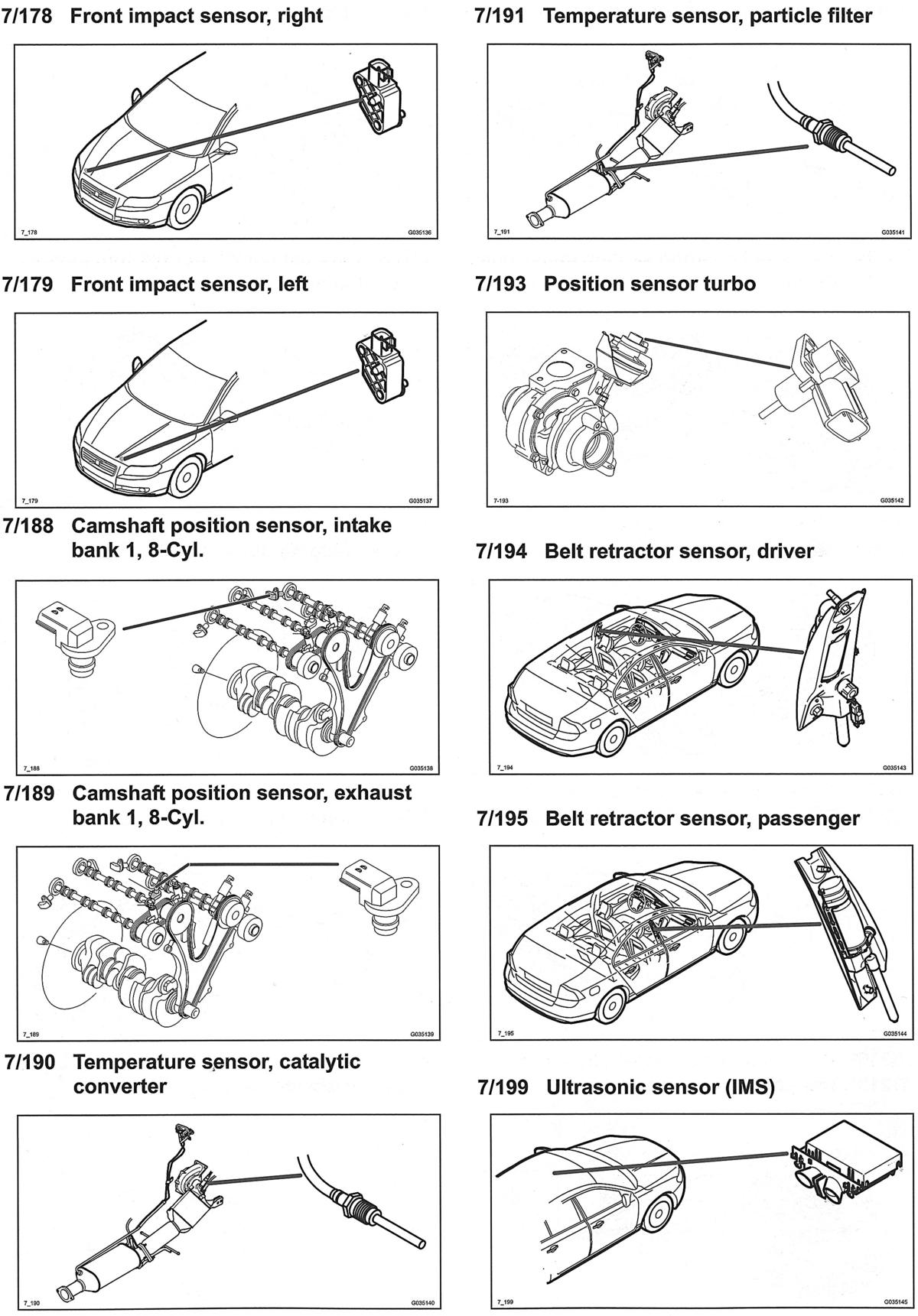

Fig 41: Components (7/178 To 7/199)
Courtesy of VOLVO CARS OF NORTH AMERICA.

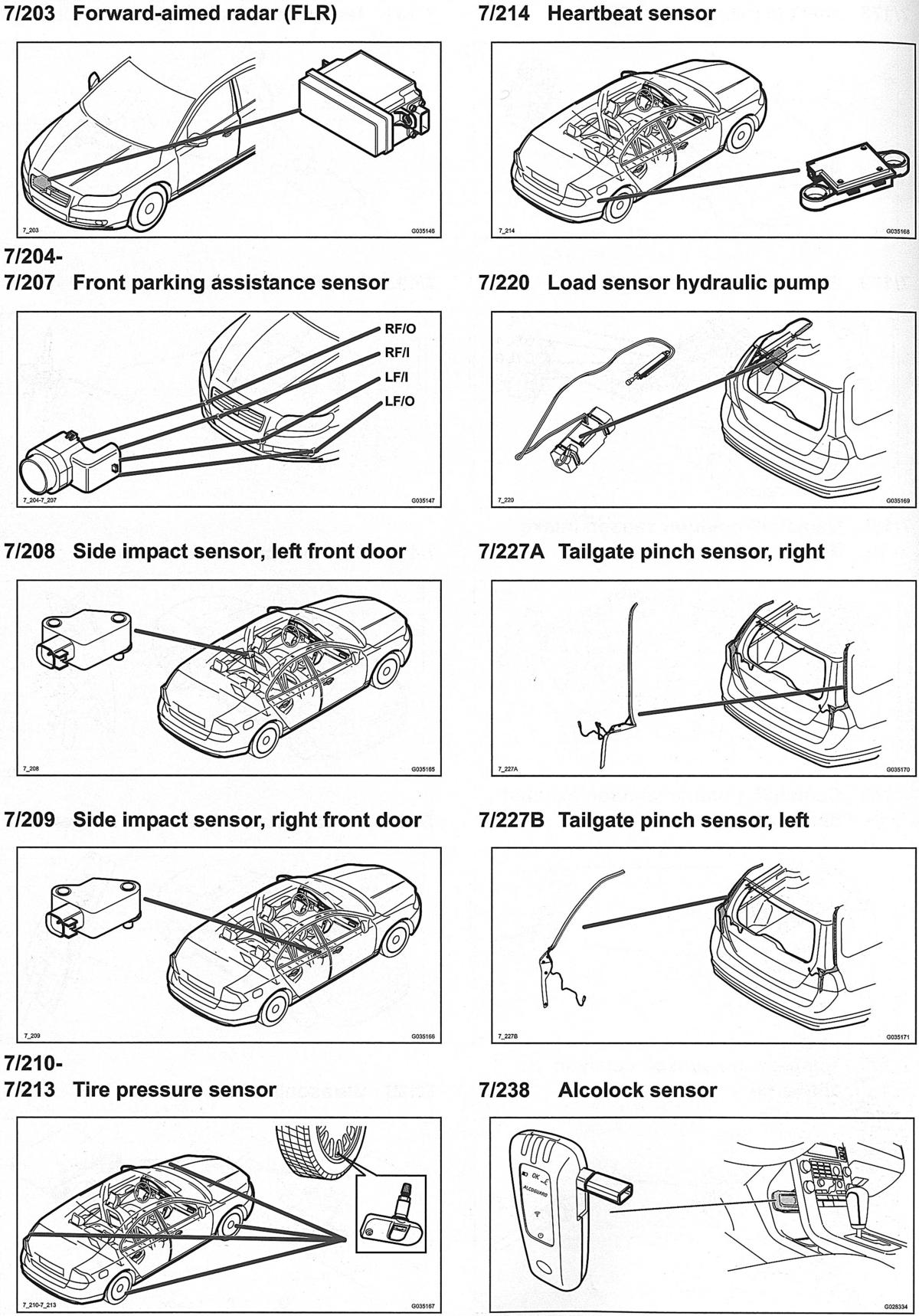

Fig 42: Components 7/203 To 7/238)
Courtesy of VOLVO CARS OF NORTH AMERICA.

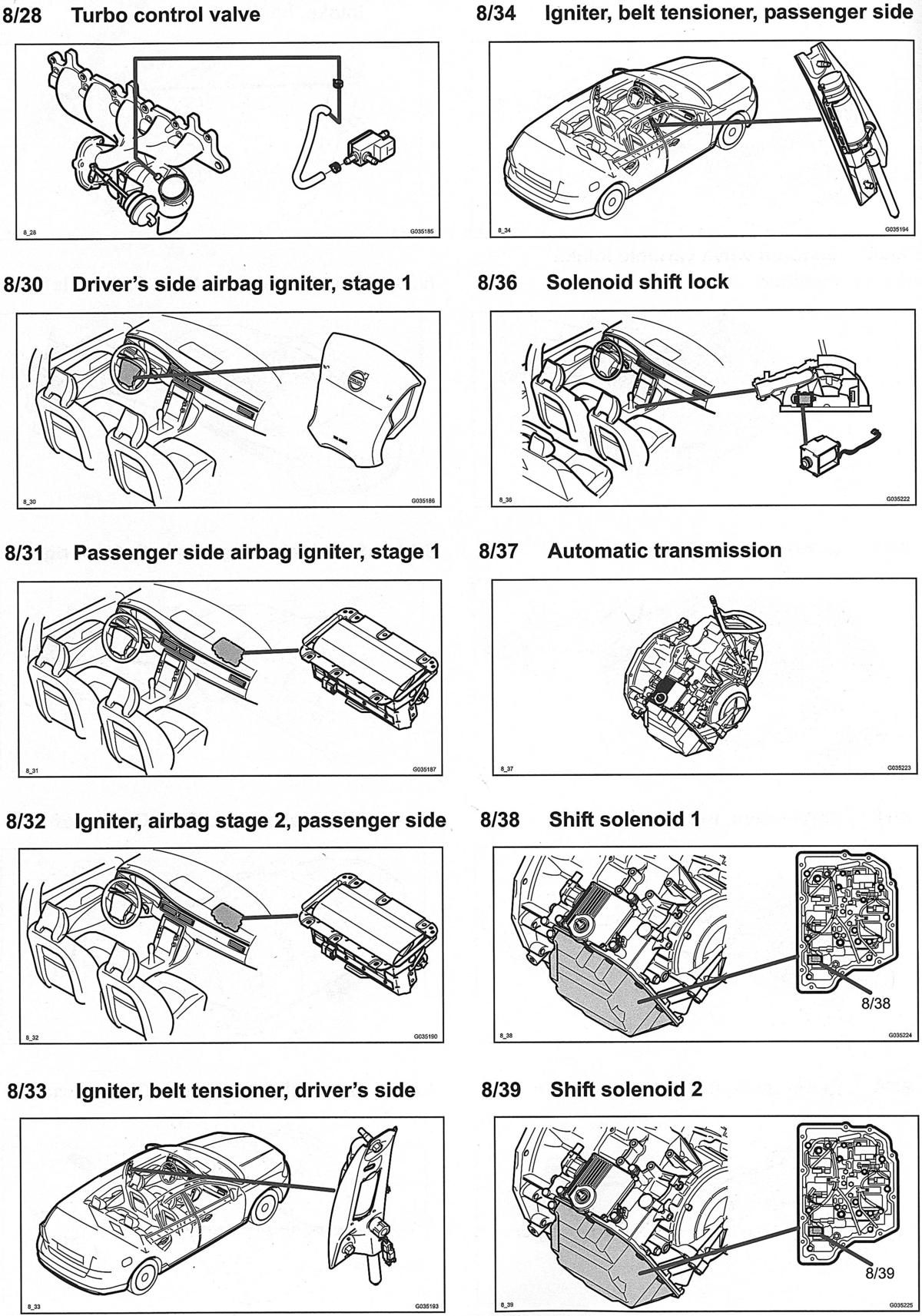

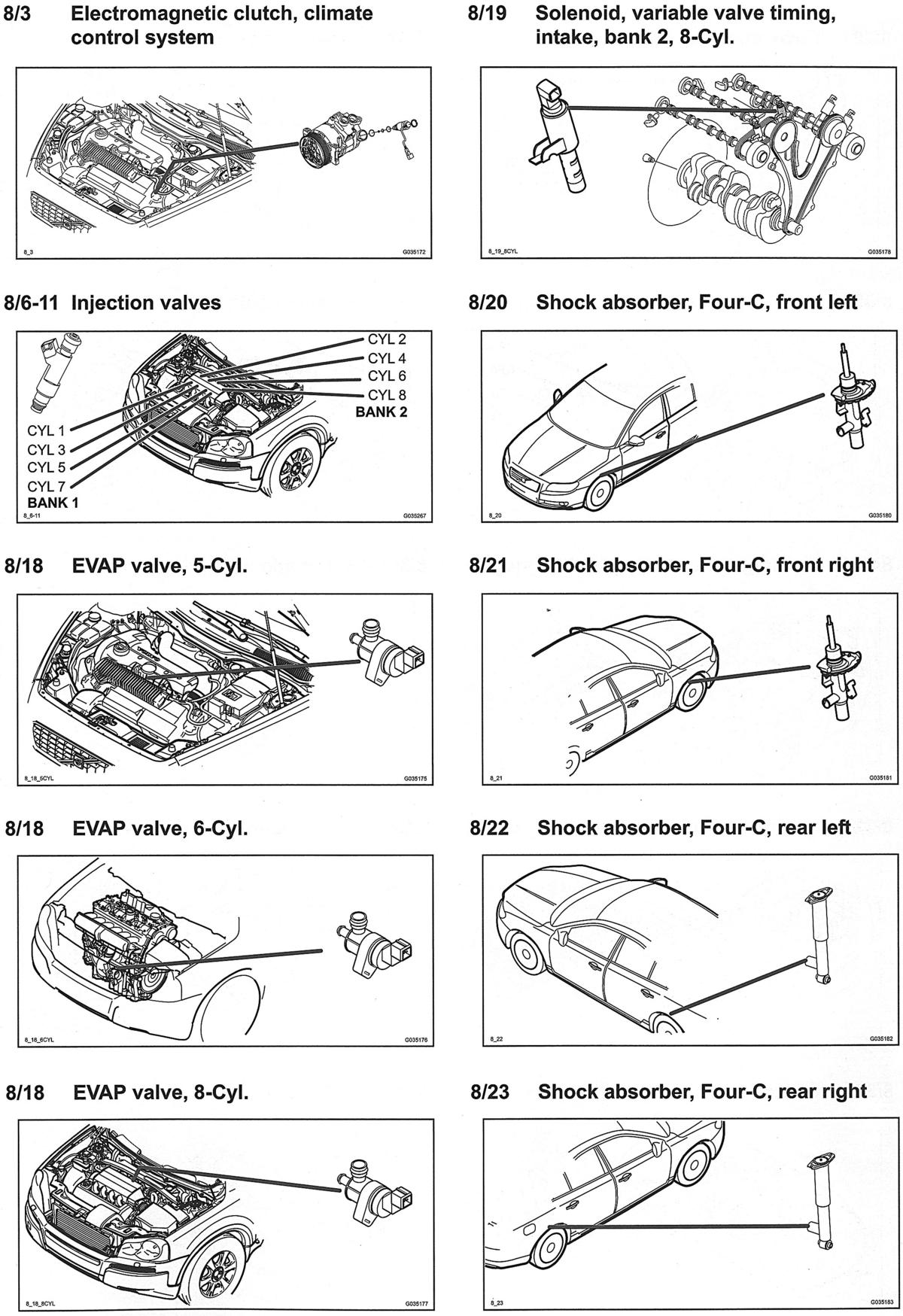

Fig 43: Components (8/3 To 8/23)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 44: Components (8/28 To 8/39)
Courtesy of VOLVO CARS OF NORTH AMERICA.

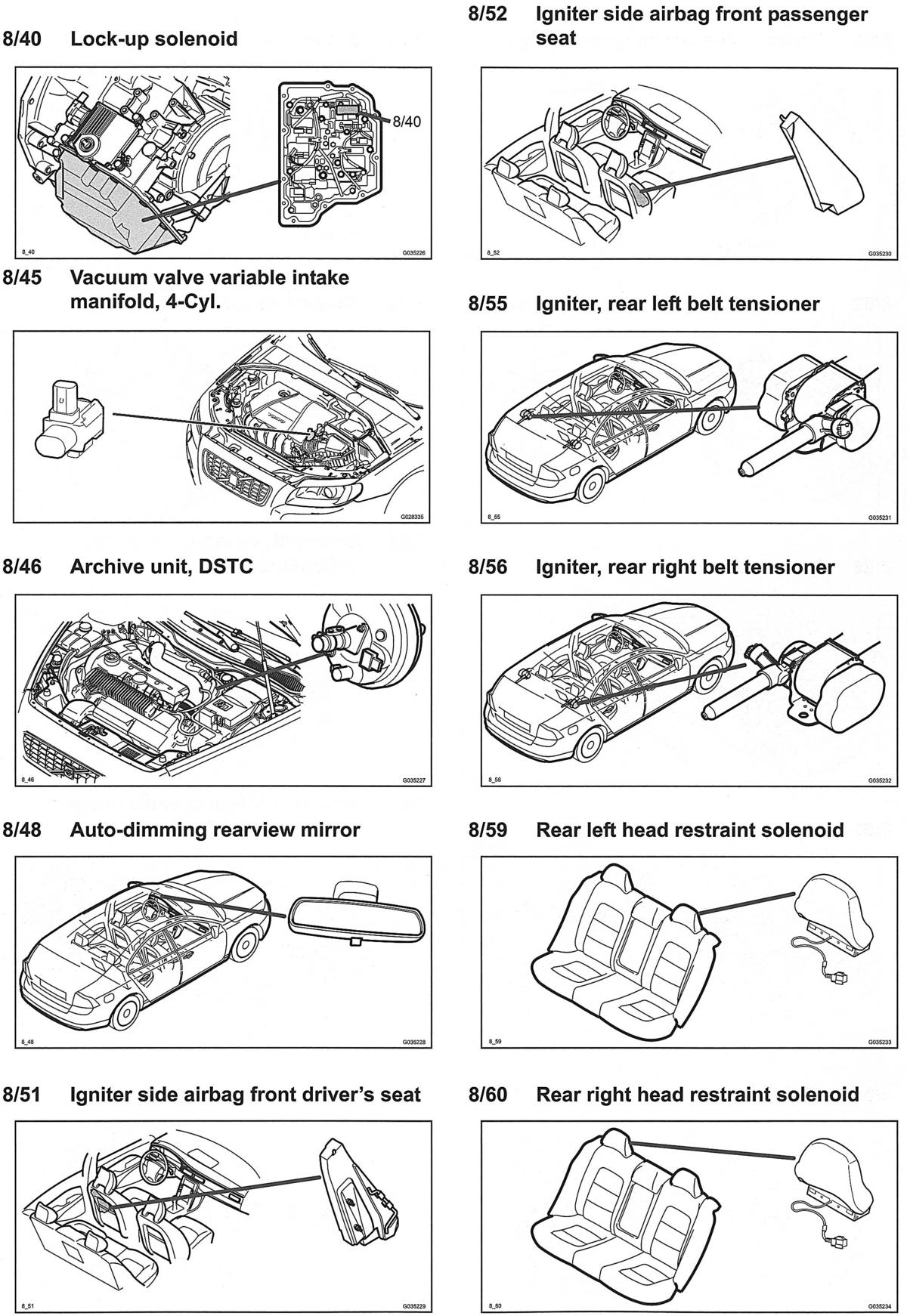

Fig 45: Components (8/40 To 8/60)
Courtesy of VOLVO CARS OF NORTH AMERICA.

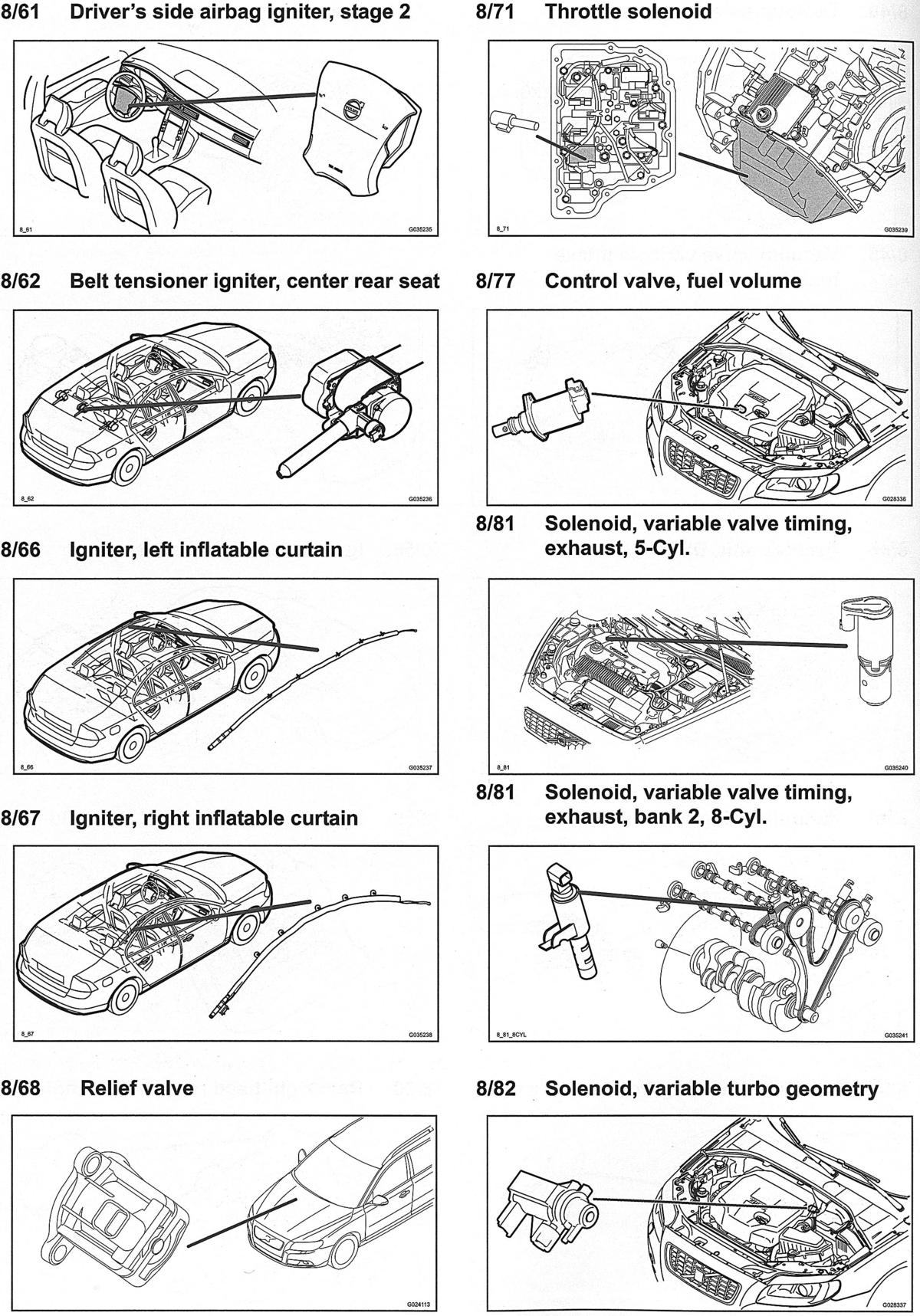

Fig 46: Components (8/61 To 8/82)
Courtesy of VOLVO CARS OF NORTH AMERICA.

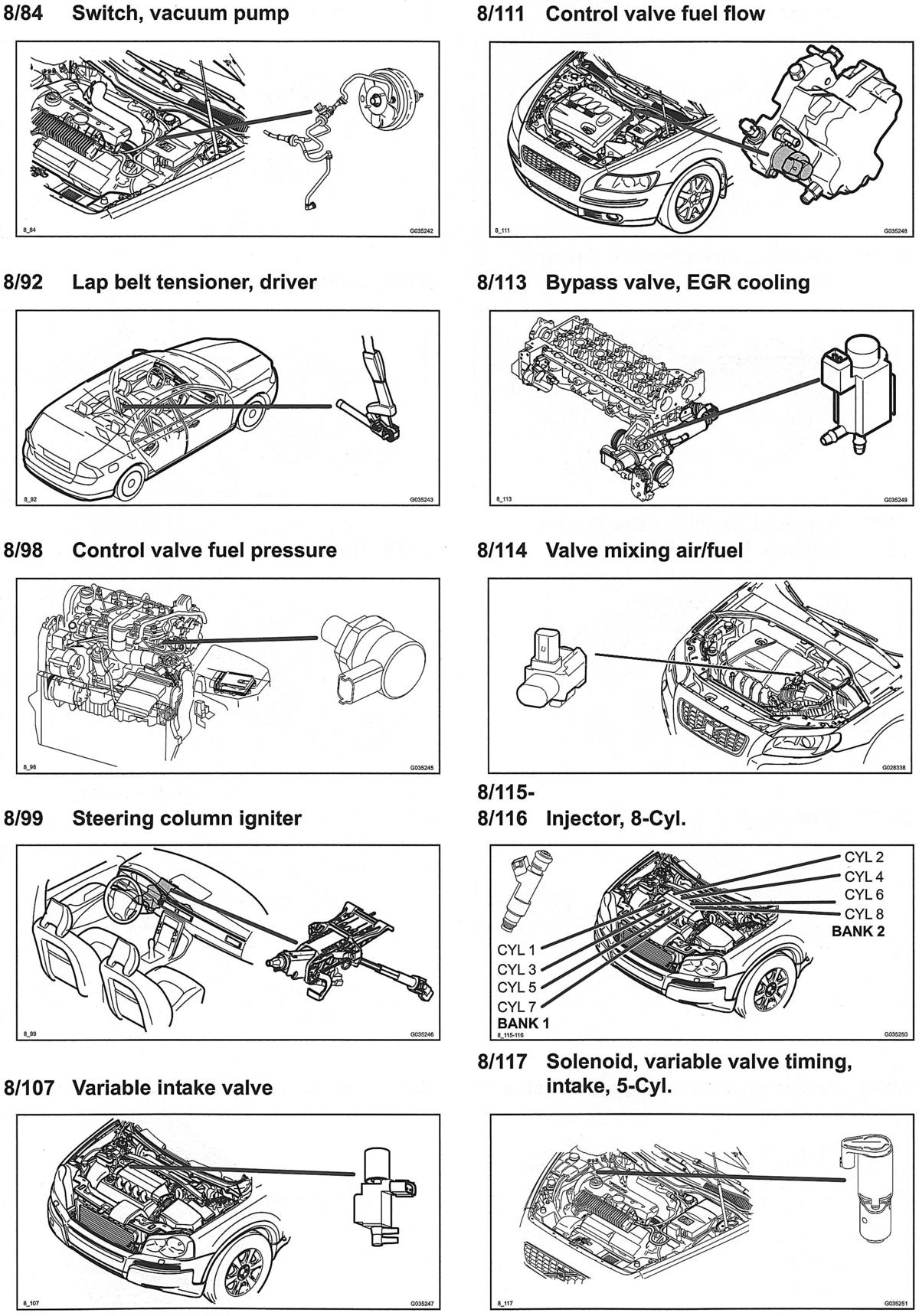

Fig 47: Components (8/84 To 8/117)
Courtesy of VOLVO CARS OF NORTH AMERICA.

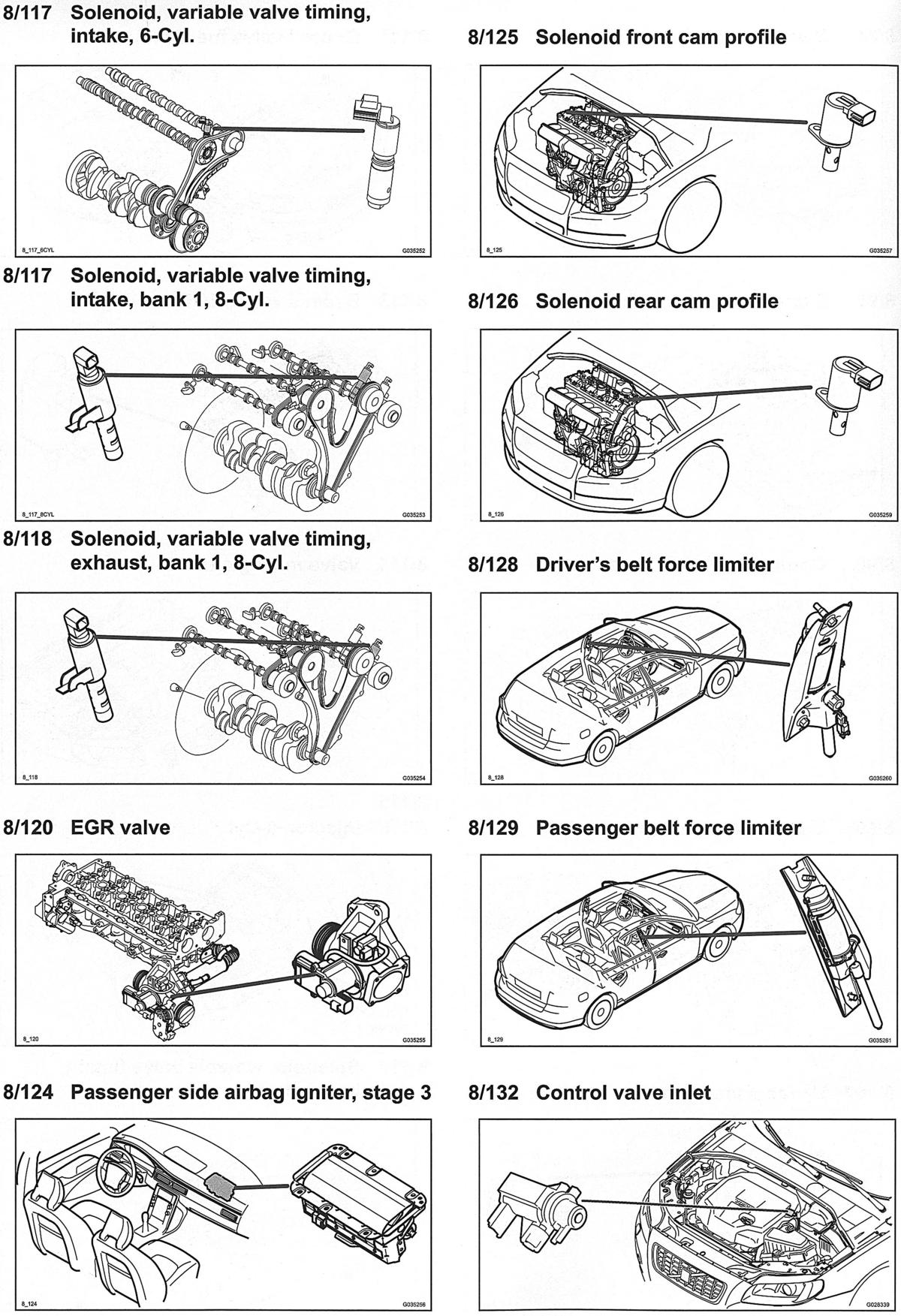

Fig 48: Components (8/117 To 8/132)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 49: Components (8/133 To 9/9)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 50: Components (9/10 To 9/19)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 51: Components (9/24 To 9/47)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 52: Components (10/286 To 15/32)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 53: Components (15/33 To 16/11)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 54: Components (16/16 To 16/60)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 55: Components (16/62 To 16/109)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 56: Components (16/136 To 17/13)
Courtesy of VOLVO CARS OF NORTH AMERICA.

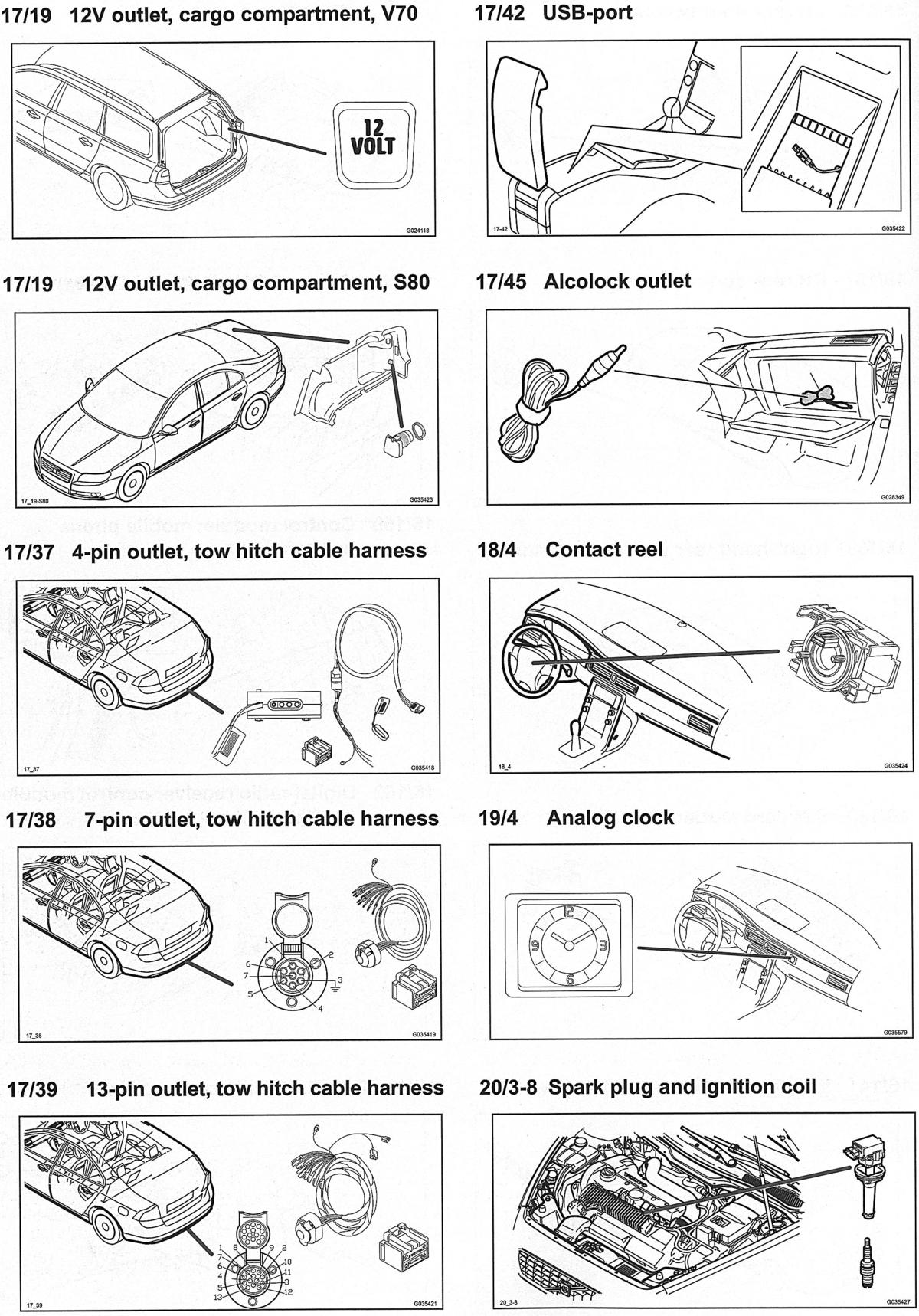

Fig 57: Components (17/19 To 20/3-8)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 58: Components (20/12-13 To 27/4)
Courtesy of VOLVO CARS OF NORTH AMERICA.

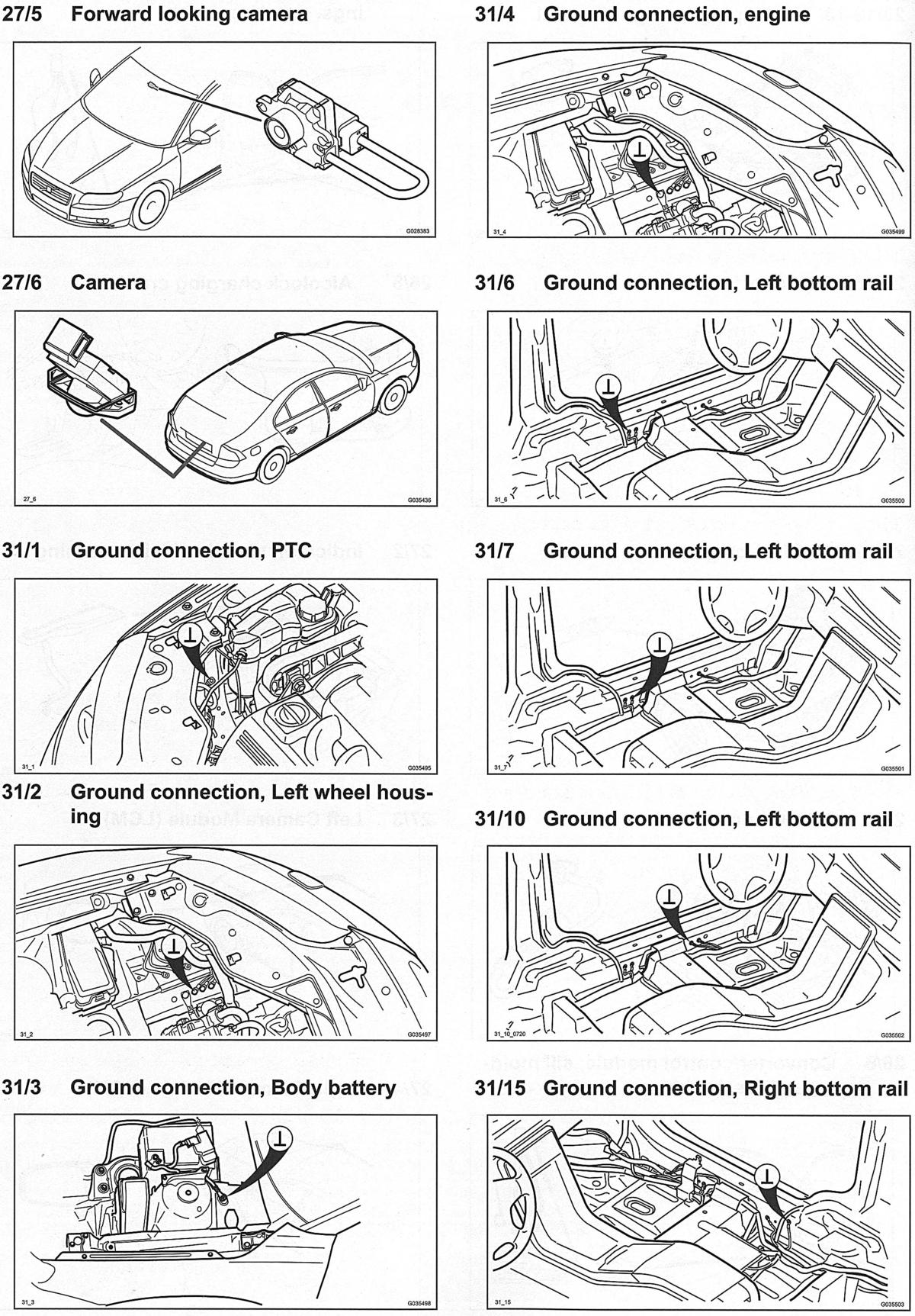

Fig 59: Components (27/5 To 31/15)
Courtesy of VOLVO CARS OF NORTH AMERICA.

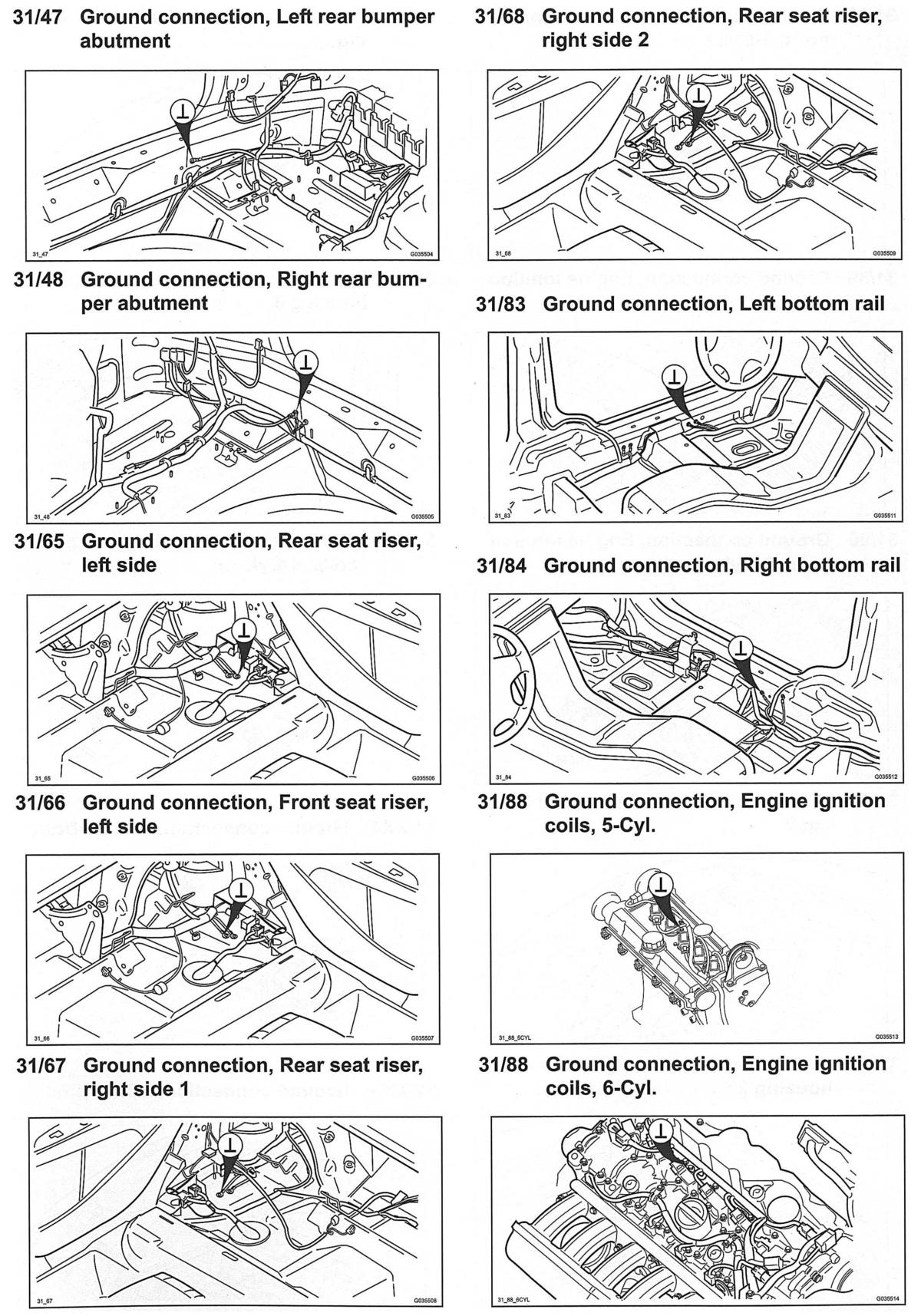

Fig 60: Components (31/47 To 31/88)
Courtesy of VOLVO CARS OF NORTH AMERICA.

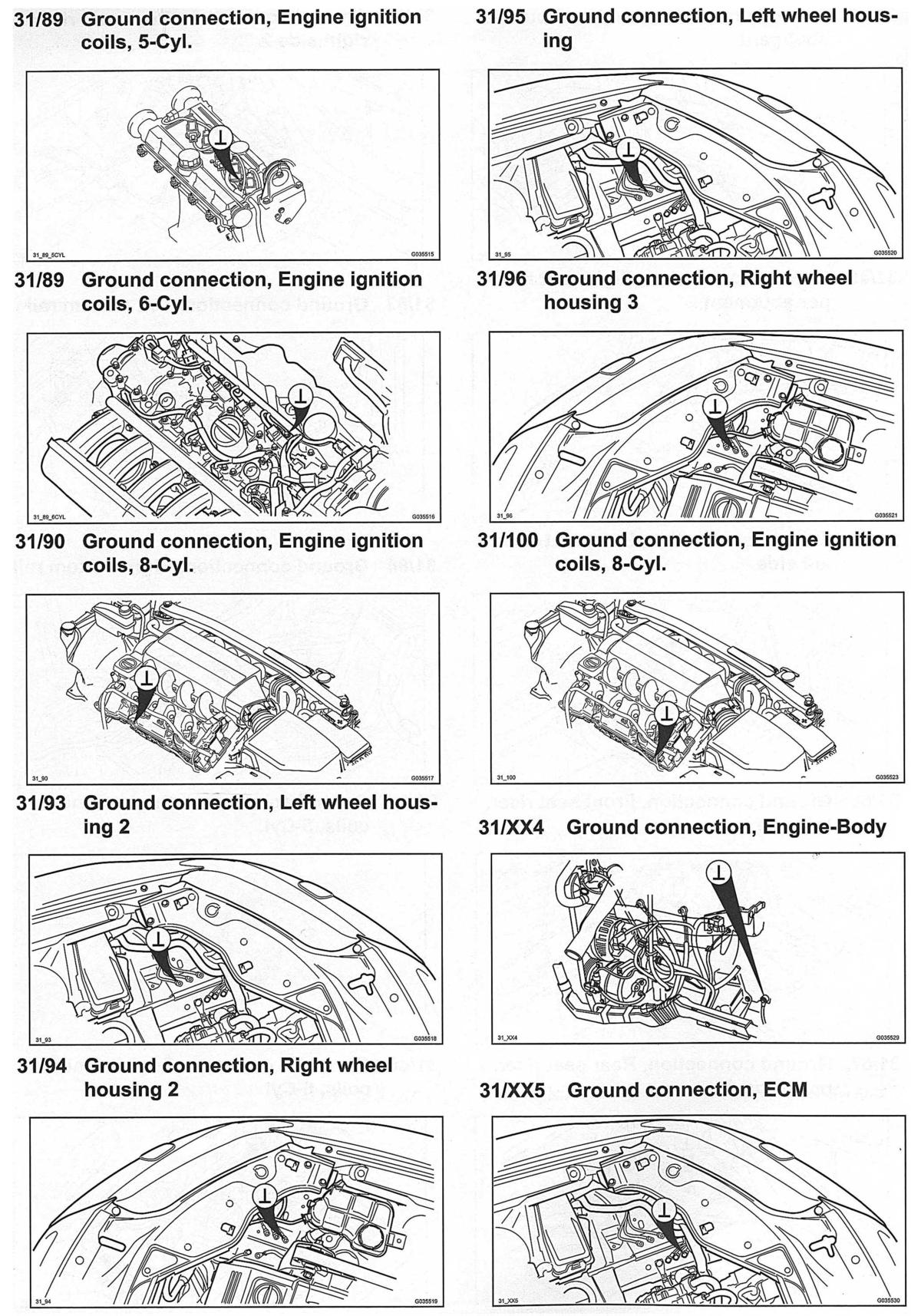

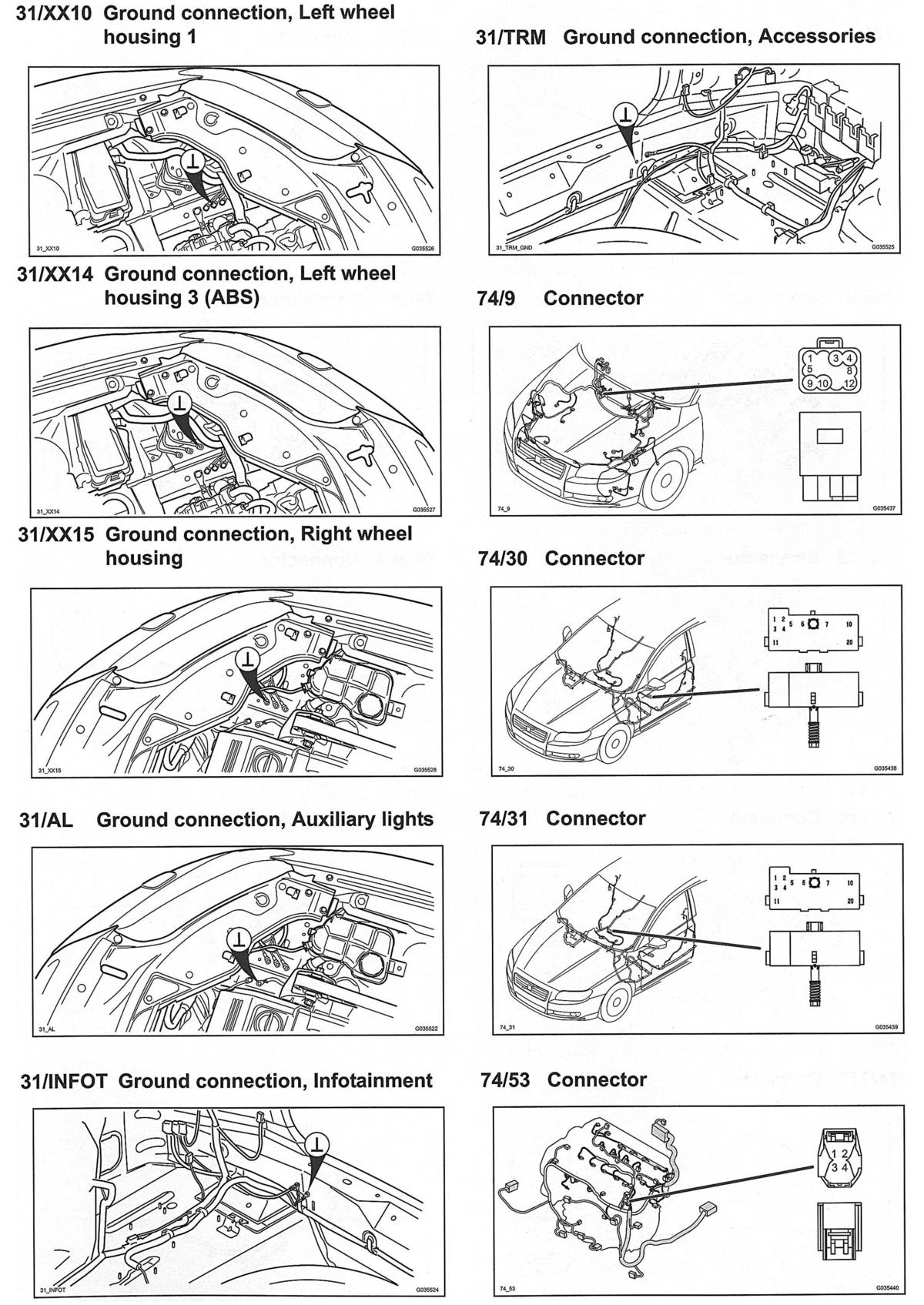

Fig 61: Components (31/89 To 31/XX5)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 62: Components (31/XX10 To 74/53)
Courtesy of VOLVO CARS OF NORTH AMERICA.

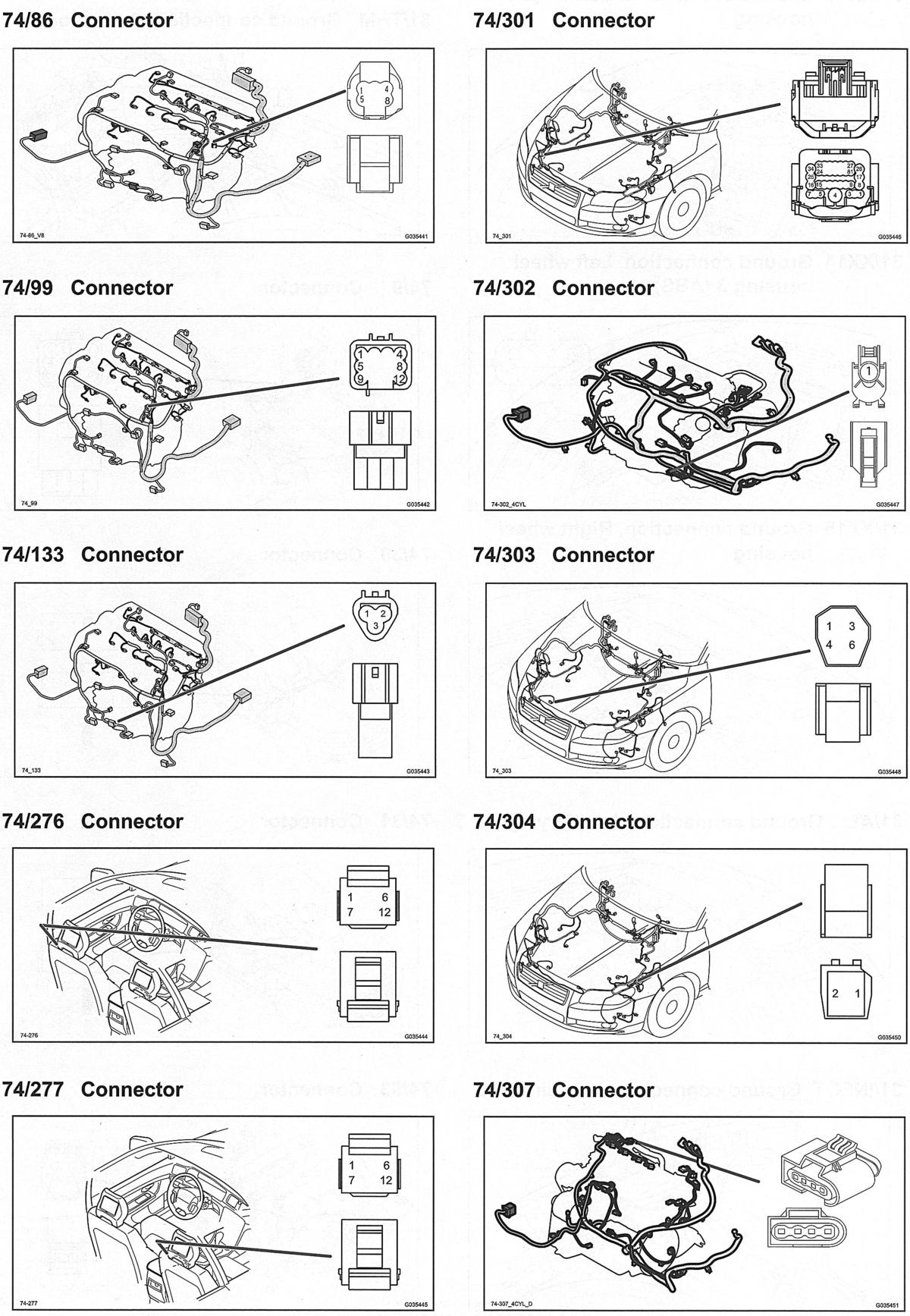

Fig 63: Components (74/86 To 74/307)
Courtesy of VOLVO CARS OF NORTH AMERICA.

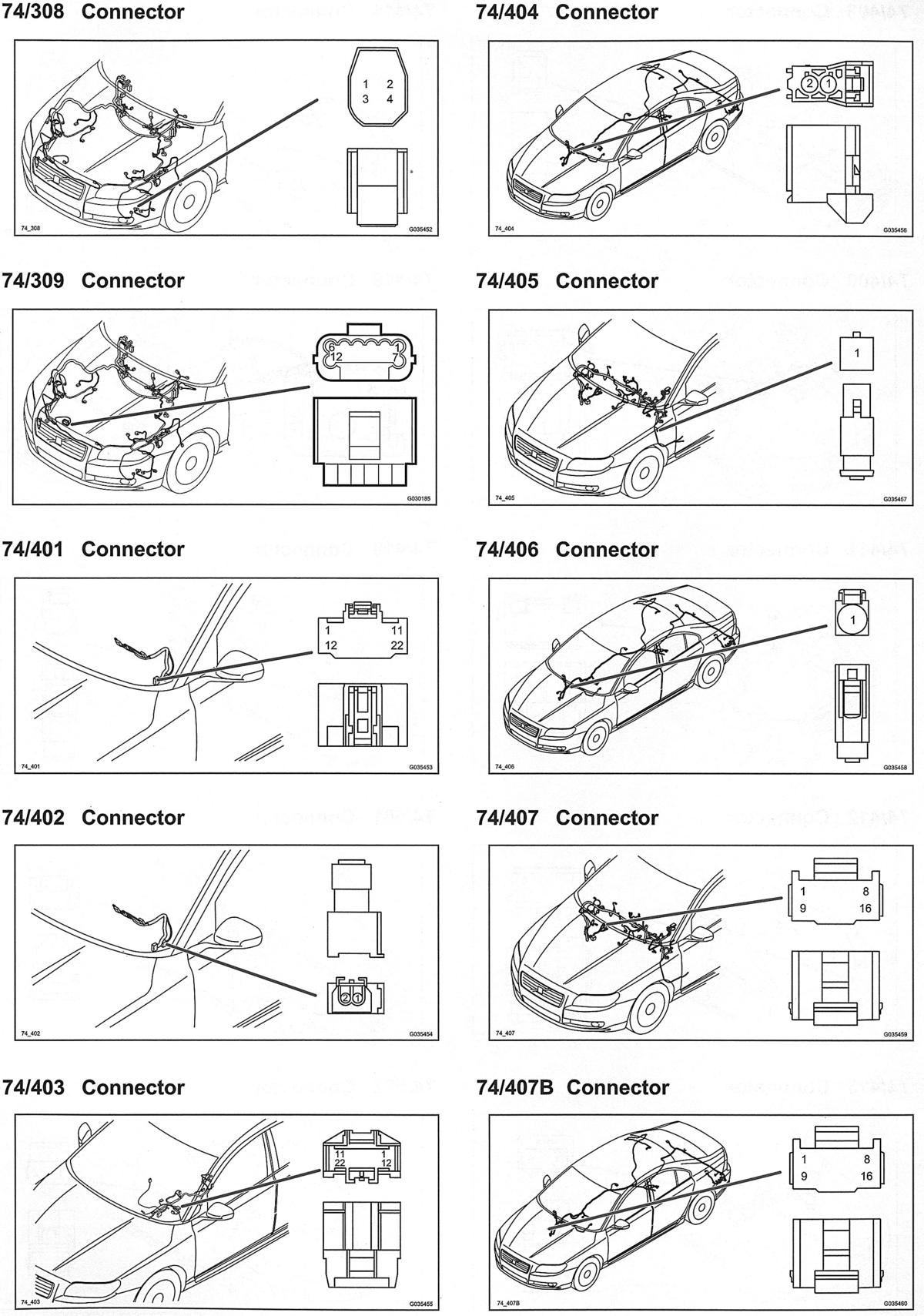

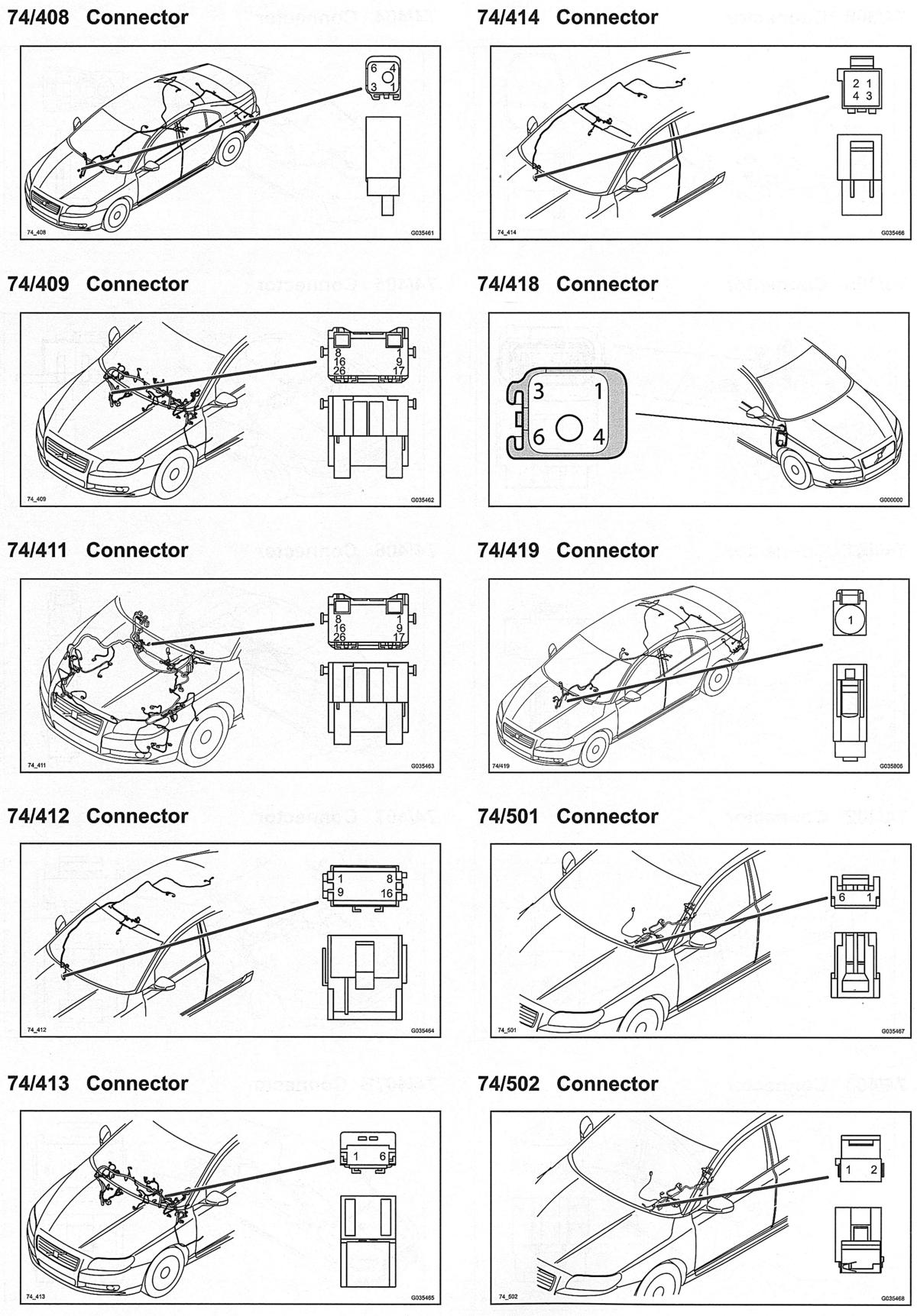

Fig 64: Components (74/308 To 74/407B)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 65: Components (74/408 To 74/502)
Courtesy of VOLVO CARS OF NORTH AMERICA.

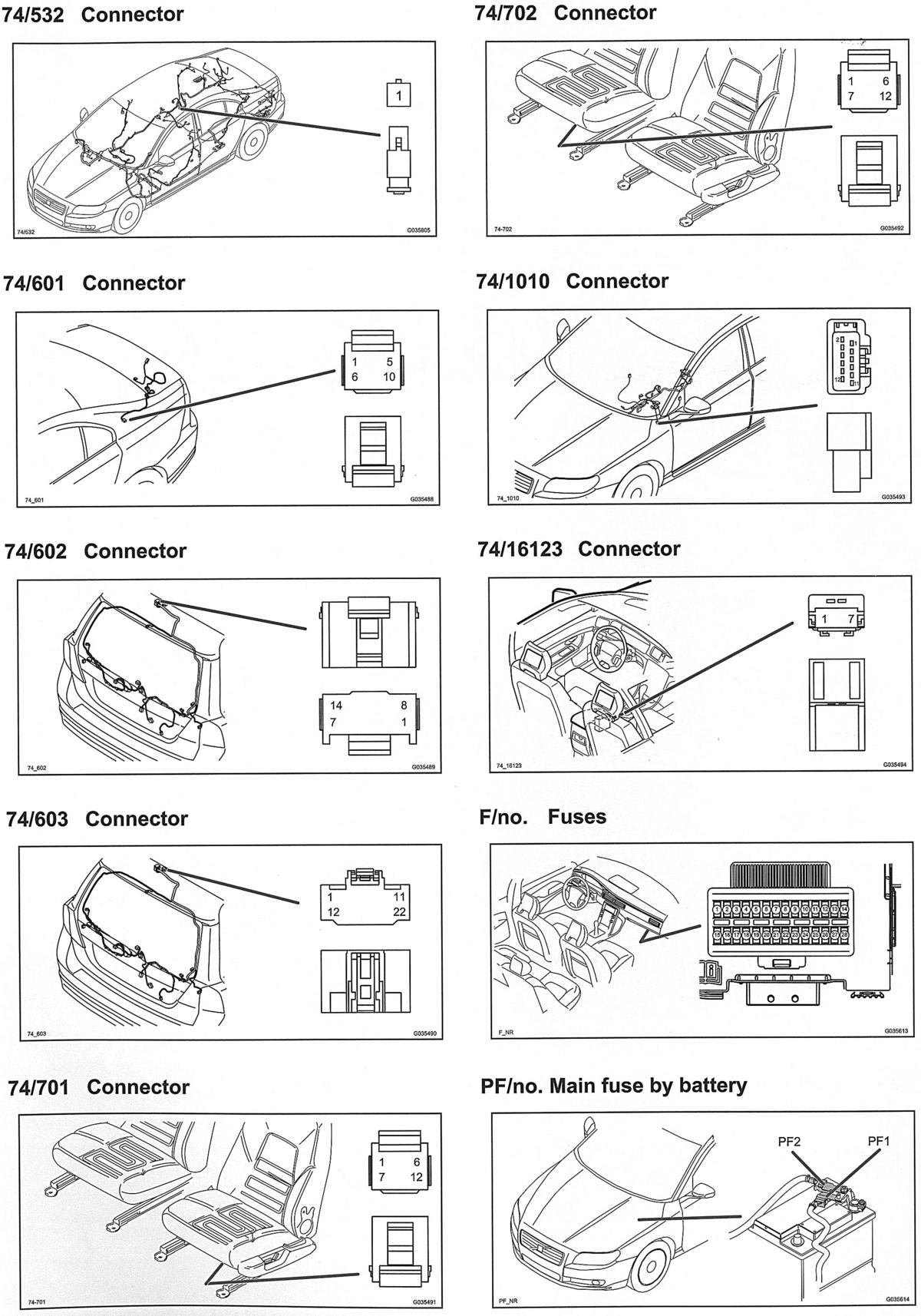

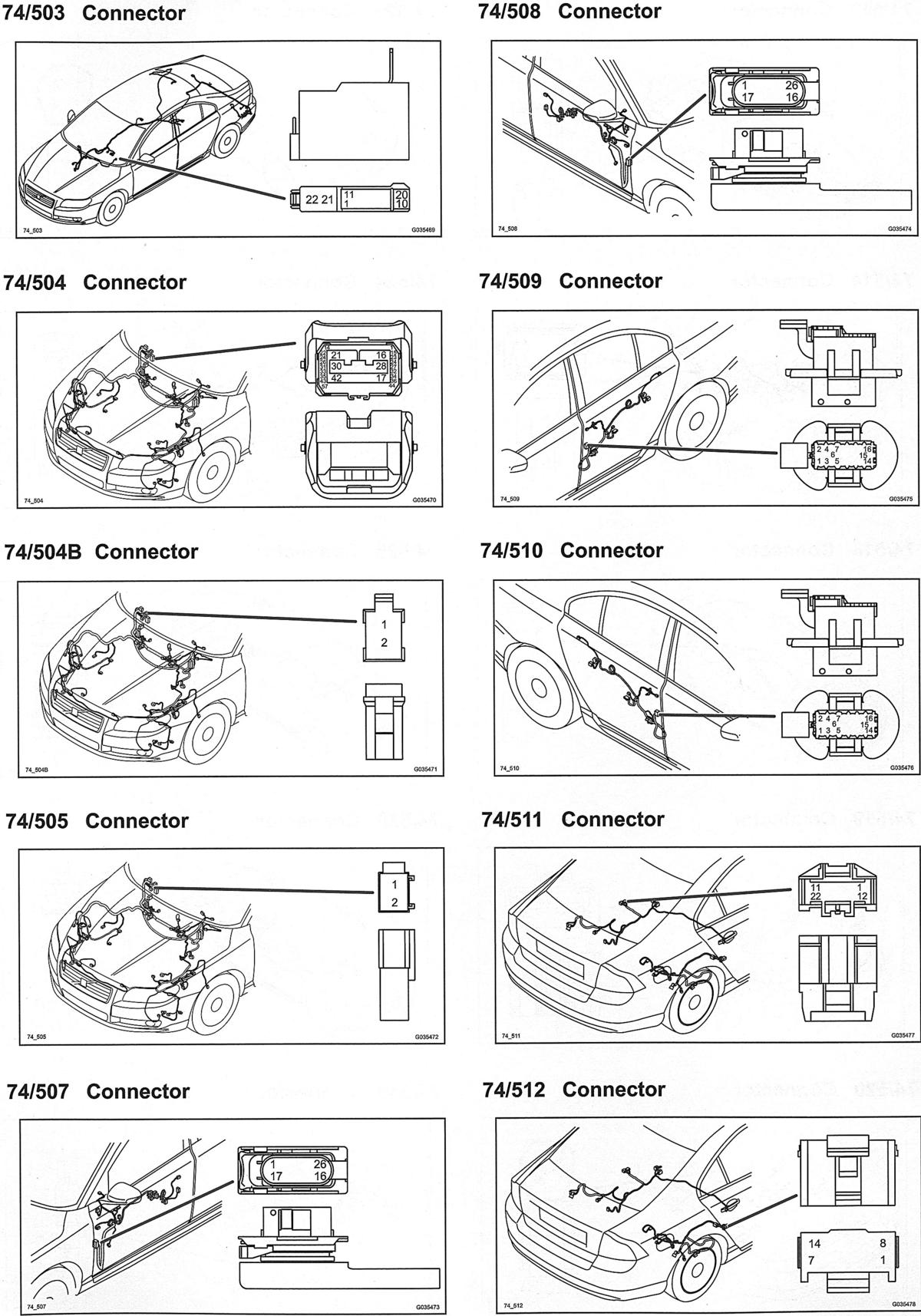

Fig 66: Components (74/503 To 74/512)
Courtesy of VOLVO CARS OF NORTH AMERICA.

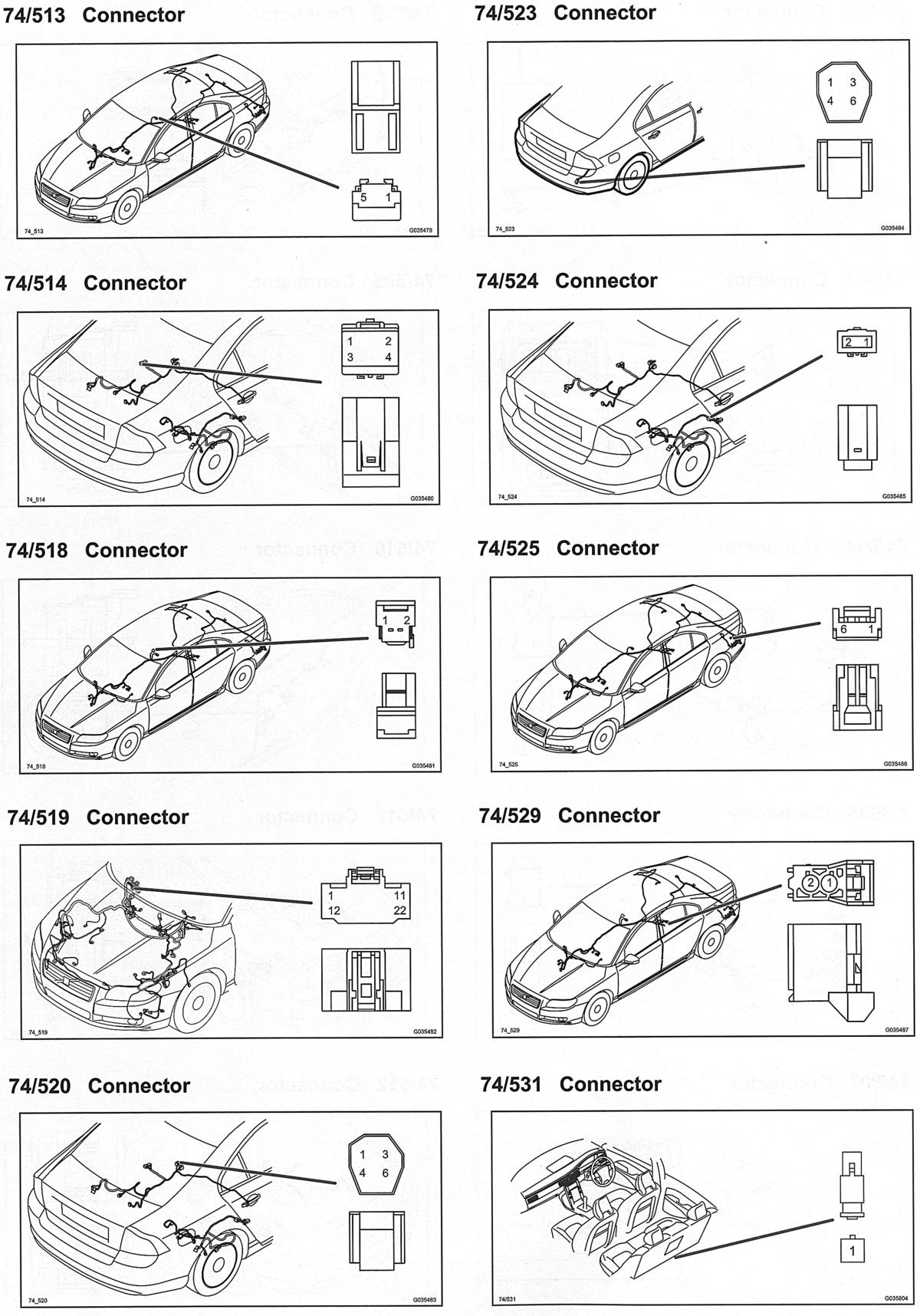

Fig 67: Components (74/513 To 74/531)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 68: Components (74/532 To PF/No. Main Fuse By Battery)
Courtesy of VOLVO CARS OF NORTH AMERICA.
Fig 69: Under Center Console
Courtesy of VOLVO CARS OF NORTH AMERICA.
